ГОУ ВПО УРАЛЬСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ ВОЕННАЯ КАФЕДРА СУХОПУТНЫХ ВОЙСК водообеспечение г. Екатеринбург 1
Тема № 1 «Общие сведения о полевом водообеспечении»
УЧЕБНЫЕ ВОПРОСЫ 1. Общие понятия о водоснабжении войск (виды источников воды, нормы потребности войск в воде, влияние МОП на организацию водообеспечения). 2. Классификация средств полевого водообеспечения. 3. Средства транспортировки и хранения воды.
Литература 1. Руководство по полевому водоснабжению войск, стр. 3 -26. 2. Наставление 3. Учебное по ВИД, стр. 411 -435. пособие «Инженерная разведка» , стр. 176 -183.

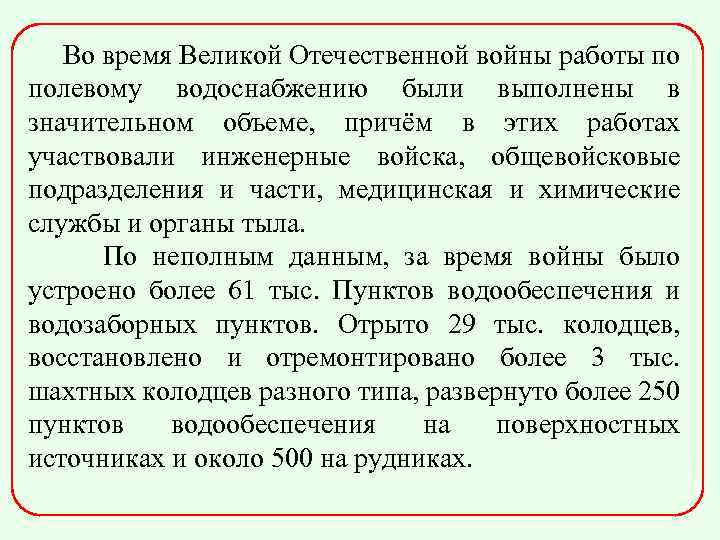

Во время Великой Отечественной войны работы по полевому водоснабжению были выполнены в значительном объеме, причём в этих работах участвовали инженерные войска, общевойсковые подразделения и части, медицинская и химические службы и органы тыла. По неполным данным, за время войны было устроено более 61 тыс. Пунктов водообеспечения и водозаборных пунктов. Отрыто 29 тыс. колодцев, восстановлено и отремонтировано более 3 тыс. шахтных колодцев разного типа, развернуто более 250 пунктов водообеспечения на поверхностных источниках и около 500 на рудниках.
1 УЧЕБНЫЙ ВОПРОС. Общие понятия о водоснабжении войск (виды источников воды, нормы потребности войск в воде, влияние МОП на организацию водообеспечения).

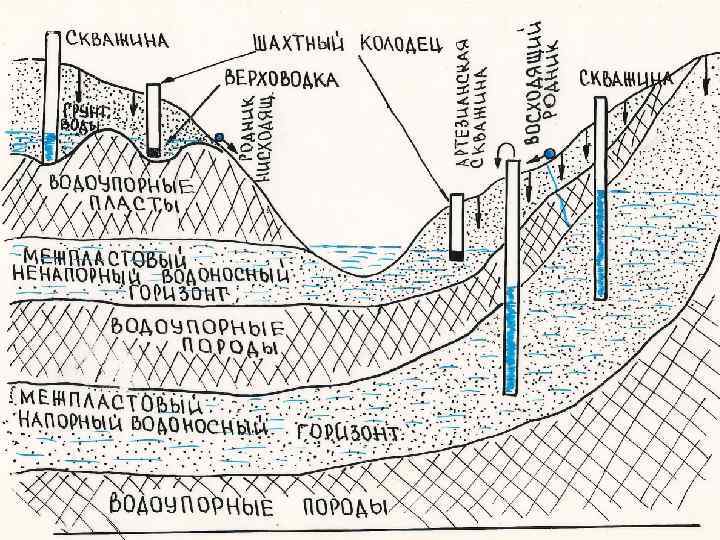

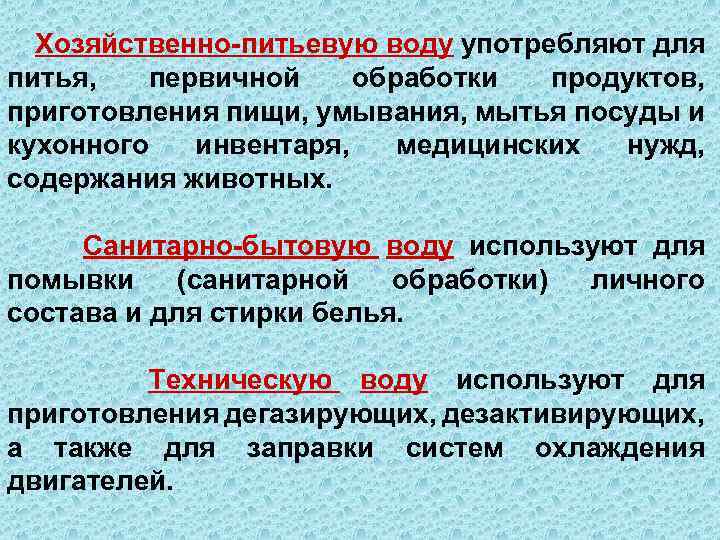

Хозяйственно-питьевую воду употребляют для питья, первичной обработки продуктов, приготовления пищи, умывания, мытья посуды и кухонного инвентаря, медицинских нужд, содержания животных. Санитарно-бытовую воду используют для помывки (санитарной обработки) личного состава и для стирки белья. Техническую воду используют для приготовления дегазирующих, дезактивирующих, а также для заправки систем охлаждения двигателей.

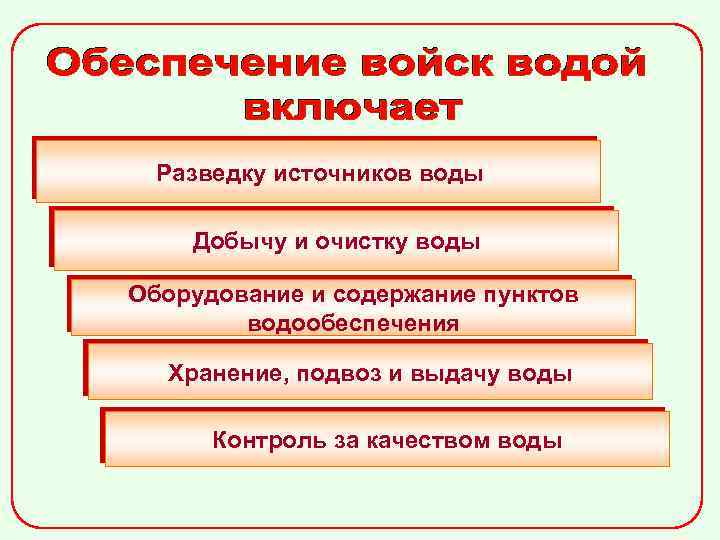

Разведку источников воды Добычу и очистку воды Оборудование и содержание пунктов водообеспечения Хранение, подвоз и выдачу воды Контроль за качеством воды

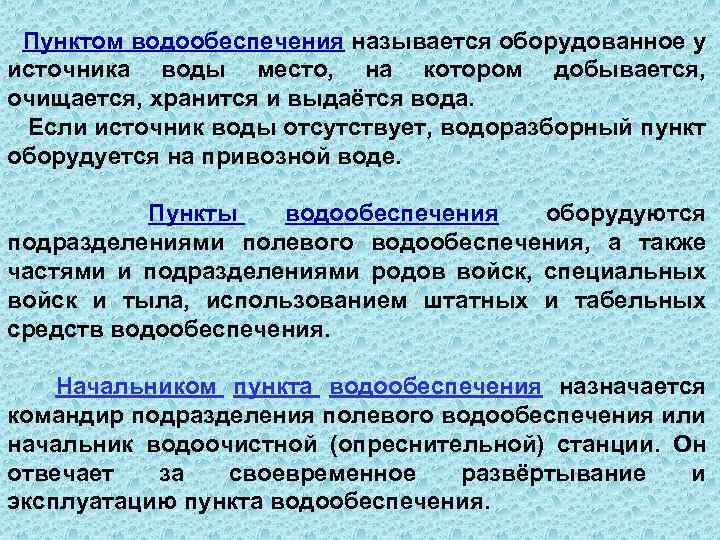

Пунктом водообеспечения называется оборудованное у источника воды место, на котором добывается, очищается, хранится и выдаётся вода. Если источник воды отсутствует, водоразборный пункт оборудуется на привозной воде. Пункты водообеспечения оборудуются подразделениями полевого водообеспечения, а также частями и подразделениями родов войск, специальных войск и тыла, использованием штатных и табельных средств водообеспечения. Начальником пункта водообеспечения назначается командир подразделения полевого водообеспечения или начальник водоочистной (опреснительной) станции. Он отвечает за своевременное развёртывание и эксплуатацию пункта водообеспечения.

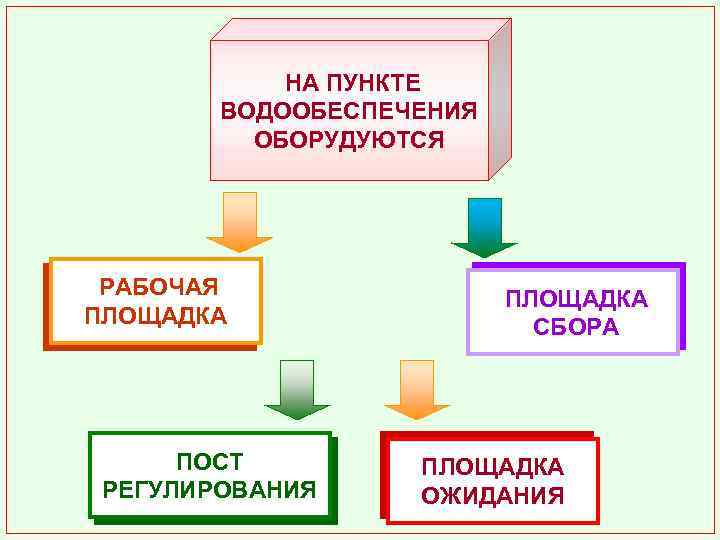

НА ПУНКТЕ ВОДООБЕСПЕЧЕНИЯ ОБОРУДУЮТСЯ РАБОЧАЯ ПЛОЩАДКА ПОСТ РЕГУЛИРОВАНИЯ ПЛОЩАДКА СБОРА ПЛОЩАДКА ОЖИДАНИЯ
На рабочей площадке добывают и очищают воду, хранят очищенную воду в резервуарах, а также выдают её с мест заполнения ёмкостей. В пределах рабочей площадки устанавливается строгий санитарно гигиенический контроль, Вход на неё посторонним лицам запрещён. Пост регулирования создаётся для организованной подачи транспорта на рабочую площадку к месту заполнения ёмкостей и проверки принадлежности транспортных средств. Площадка ожидания назначается, как правило, перед постом регулирования. Она предназначена для размещения транспорта и исключения его скопления на подъездных путях.

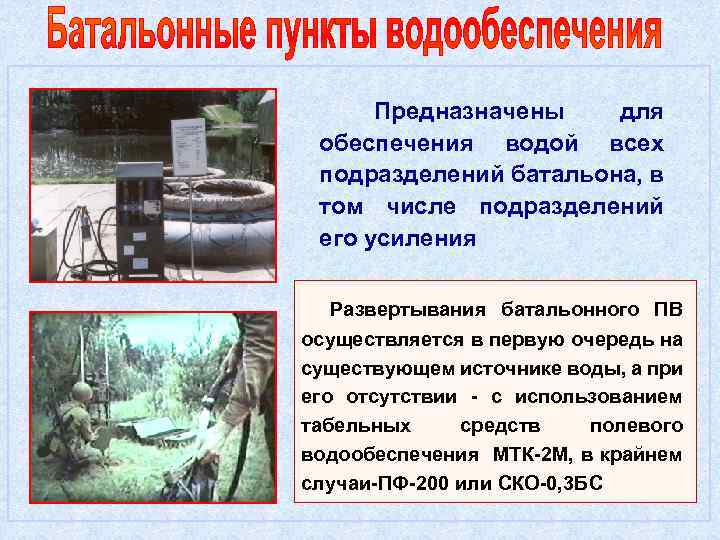

Предназначены для обеспечения водой всех подразделений батальона, в том числе подразделений его усиления Развертывания батальонного ПВ осуществляется в первую очередь на существующем источнике воды, а при его отсутствии - с использованием табельных средств полевого водообеспечения МТК-2 М, в крайнем случаи-ПФ-200 или СКО-0, 3 БС

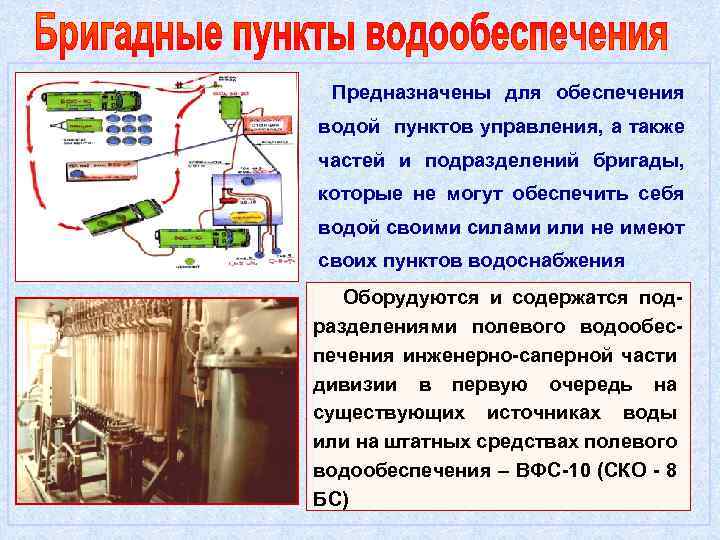

Предназначены для обеспечения водой пунктов управления, а также частей и подразделений бригады, которые не могут обеспечить себя водой своими силами или не имеют своих пунктов водоснабжения Оборудуются и содержатся подразделениями полевого водообеспечения инженерно-саперной части дивизии в первую очередь на существующих источниках воды или на штатных средствах полевого водообеспечения – ВФС-10 (СКО - 8 БС)

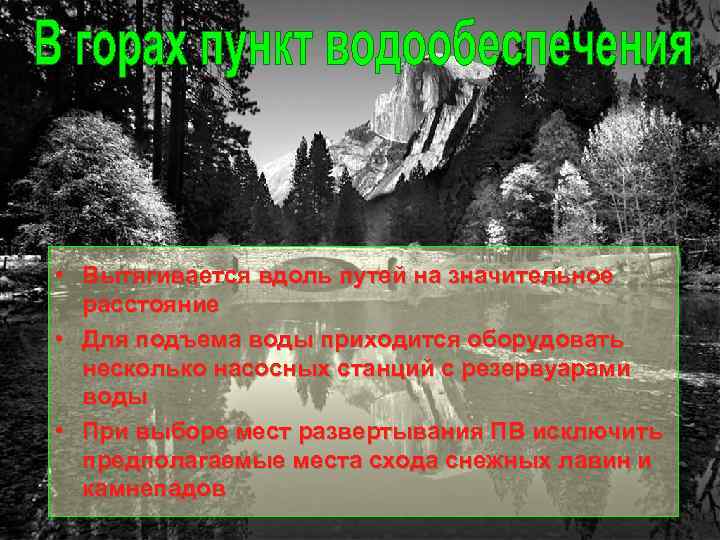

• Вытягивается вдоль путей на значительное расстояние • Для подъема воды приходится оборудовать несколько насосных станций с резервуарами воды • При выборе мест развертывания ПВ исключить предполагаемые места схода снежных лавин и камнепадов

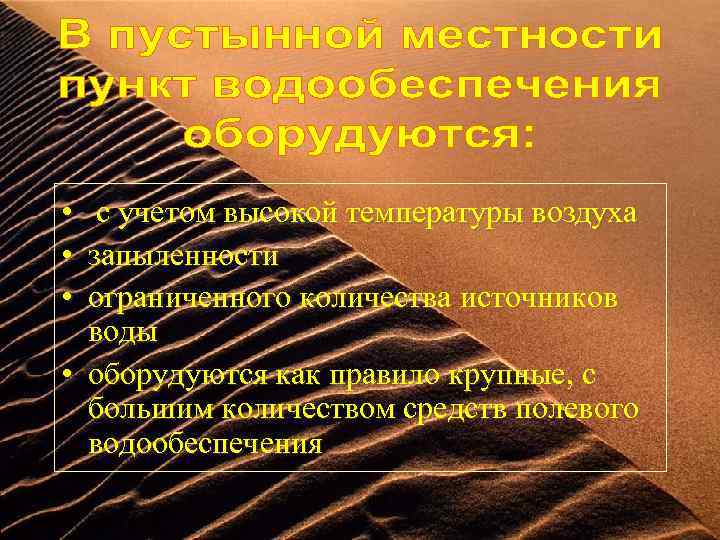

• • • с учетом высокой температуры воздуха запыленности ограниченного количества источников воды • оборудуются как правило крупные, с большим количеством средств полевого водообеспечения

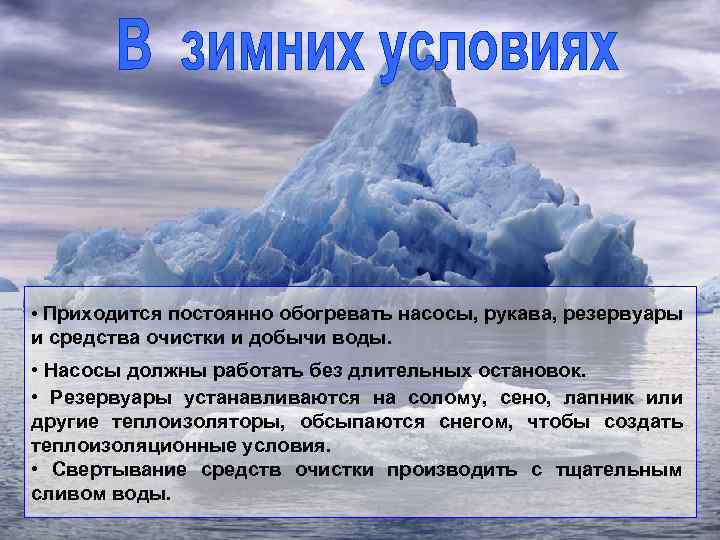

• Приходится постоянно обогревать насосы, рукава, резервуары и средства очистки и добычи воды. • Насосы должны работать без длительных остановок. • Резервуары устанавливаются на солому, сено, лапник или другие теплоизоляторы, обсыпаются снегом, чтобы создать теплоизоляционные условия. • Свертывание средств очистки производить с тщательным сливом воды.
на хозяйственно-питьевые нужды Вид потребления Общая (нормальная) норма потребления воды на одного человека. В том числе: чай и запас во флягах приготовление пищи и мытье кухонного инвентаря мытье индивидуальной посуды умывание Минимально допустимая норма на одного человека (на срок не более трех суток) На одну голову крупнорогатого скота (лошадь, мула и т. п) На одну голову мелкого скота (овцу, козу и т. п) На служебную собаку Обработка забитых на мясо животных (одной головы): крупнорогатого скота мелкого скота Выпечка одного кг хлеба Норма, л В жаркую В умеренную погоду 15 10 4 3, 8 1, 2 6 2, 5 3. 5 1 3 8 5 50 10 4 150 50 1
на санитарно-бытовые нужды Норма, л Вид потребления воды (учреждение) обычная Минимально допустимая Санитарная обработка или помывка в бане одного человека 45 Стирка 1 кг белья механическим способом 60 25 20 эвакопропускник, терапевтическое и хирургическое отделения 55 40 инфекционное отделение 140 50 В госпитале на одну койку с учетом потребностей обслуживающего персонала: для легко раненных Батальонный медицинский пункт Бригадный медицинский пункт 0, 5 куб. м/сут 3 куб. м/сут
2 УЧЕБНЫЙ ВОПРОС. «Классификация средств полевого водообеспечения» .
МТК 2 м Мелкий трубчатый колодец МТК-2 м предназначается для добычи грунтовых вод, залегающих в обводненных средне и крупнозернистых песках, путем устройства скважин вручную.

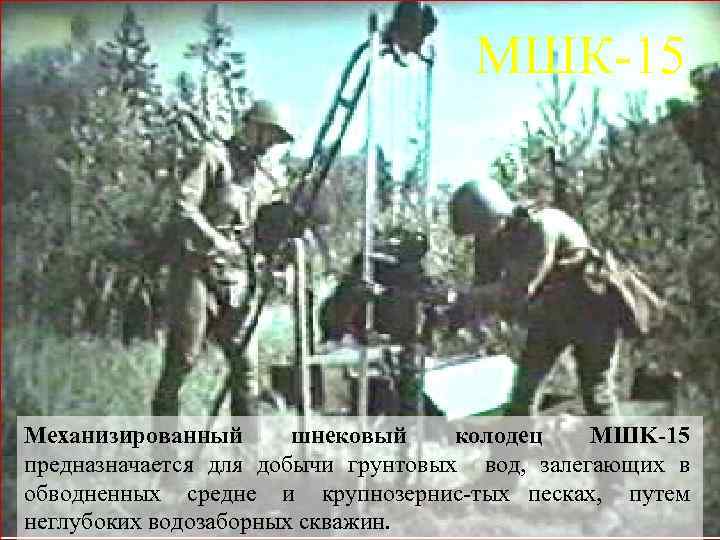

МШК 15 Механизированный шнековый колодец MШK-15 предназначается для добычи грунтовых вод, залегающих в обводненных средне и крупнозернис тых песках, путем неглубоких водозаборных скважин.

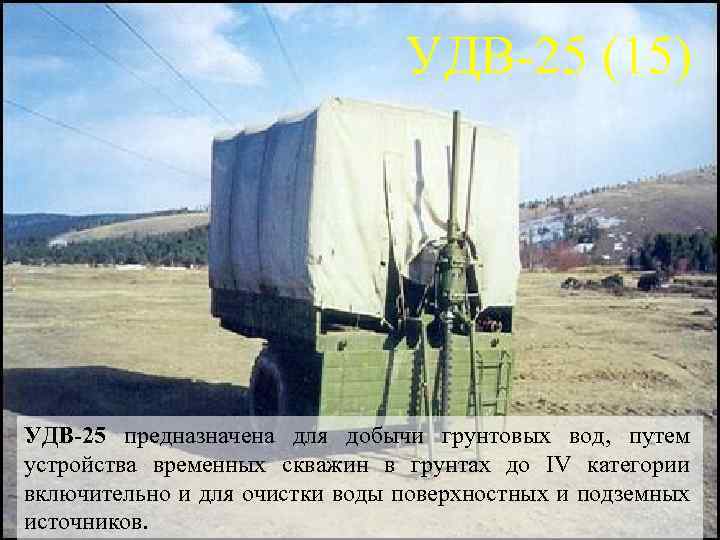

УДВ 25 (15) УДВ-25 предназначена для добычи грунтовых вод, путем устройства временных скважин в грунтах до IV категории включительно и для очистки воды поверхностных и подземных источников.

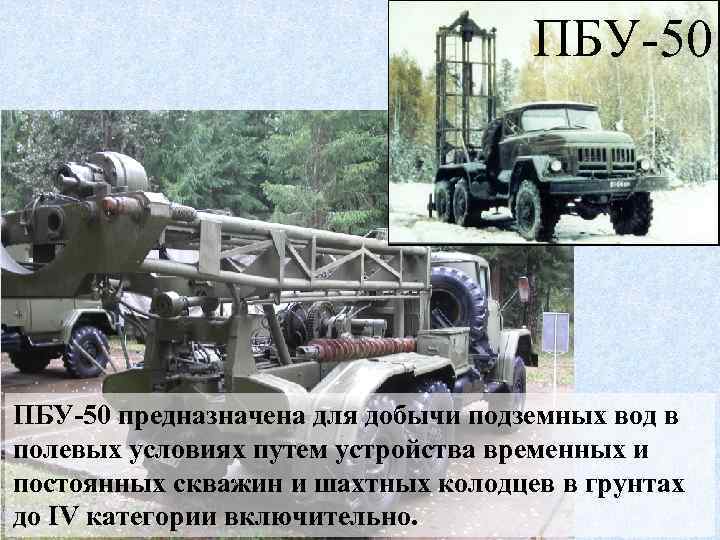

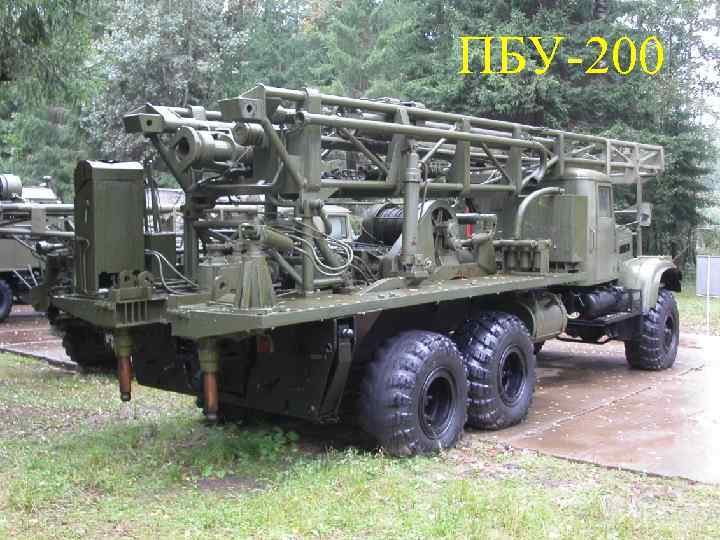

ПБУ 50 ПБУ-50 предназначена для добычи подземных вод в полевых условиях путем устройства временных и постоянных скважин и шахтных колодцев в грунтах до IV категории включительно.
ПБУ 200

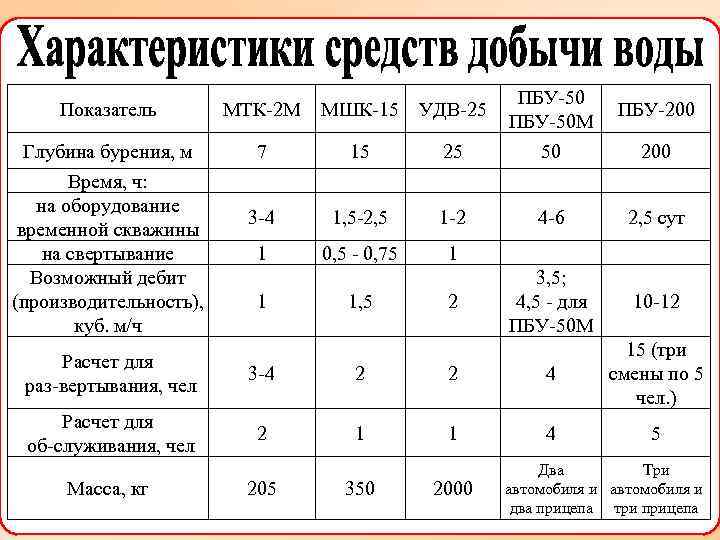

ПБУ 50 М ПБУ 200 25 50 200 1, 5 2, 5 1 2 4 6 2, 5 сут 0, 5 0, 75 1 3, 5; 4, 5 для ПБУ 50 М 10 12 Показатель МТК 2 М Глубина бурения, м 7 15 3 4 1 Время, ч: на оборудование временной скважины на свертывание Возможный дебит (производительность), куб. м/ч 1 МШК 15 УДВ 25 1, 5 2 Расчет для раз вертывания, чел 3 4 2 2 4 15 (три смены по 5 чел. ) Расчет для об служивания, чел 2 1 1 4 5 Масса, кг 205 350 2000 Два Три автомобиля и два прицепа три прицепа
Тканево-угольный фильтр ТУФ-200 предназначен для очистки воды от естественных загрязнений, а также ее дезактивации, обезвреживания и обеззараживания. Дезактивация заключается в удалении радиоактивных веществ РВ, обезвреживание – в разрушении и удалении отравляющих веществ ОВ и токсинов, а обеззараживание – в уничтожении болезнетворных микроорганизмов. Схема развертывания ТУФ-200 при снаряжении его карбоферрогелем-М и сульфоуглем: 1 – резервуары РДВ 100 для обработки воды; 2 – ручной насос; 3 – фильтр; 4 – карбоферрогель М; 5 – сульфоуголь; 6 – резервуар для очищенной воды
Войсковая фильтровальная станция ВФС-10 предназначена для очистки воды от естественных загрязнений, отравляющих и радиоактивных веществ и бактериальных средств при полевом водоснабжении войск. Очистка воды осуществляется путем коагулирования, хлорирования и отстаивания в резервуарах отстойниках с последующим фильтрованием через антра цитовый и сорбционный фильтры, загруженные соответственно антрацитовой крошкой и активным углем БАУ МФ или карбоферрогелем М (КФГ М). В состав станции ВФС-10 входят базовый, автомобиль ЗИЛ 131 с кузовом фургоном К 131, в котором размещается водоочистное оборудование станции, прицеп 2 ПН 2 М с фильтрующими материалами, реагентами и вспомогательным имуществом и лаборатория переносная для водоочистных станций ПЛВС.

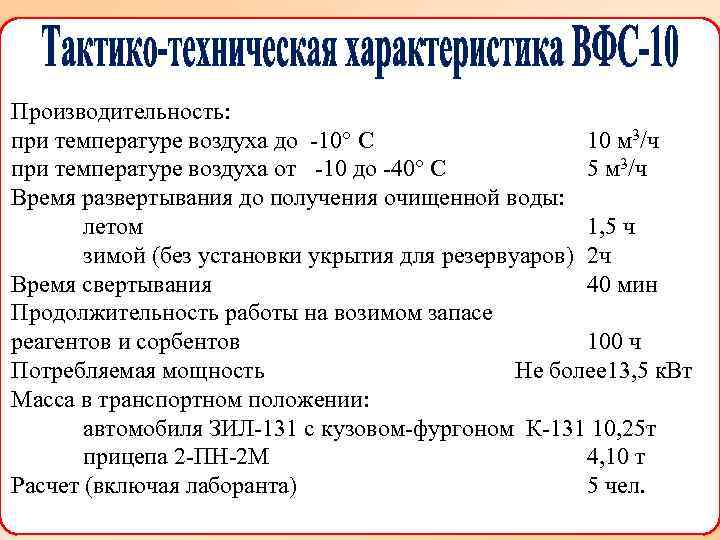

Производительность: при температуре воздуха до 10° С 10 м 3/ч при температуре воздуха от 10 до 40° С 5 м 3/ч Время развертывания до получения очищенной воды: летом 1, 5 ч зимой (без установки укрытия для резервуаров) 2 ч Время свертывания 40 мин Продолжительность работы на возимом запасе реагентов и сорбентов 100 ч Потребляемая мощность Не более 13, 5 к. Вт Масса в транспортном положении: автомобиля ЗИЛ 131 с кузовом фургоном К 131 10, 25 т прицепа 2 ПН 2 М 4, 10 т Расчет (включая лаборанта) 5 чел.
МАФС 3 МАФС предназначена для очистки воды от естественных загрязнителей (мутности, цветности, привкусов, запахов), радиоактивных веществ, отравляющих веществ и бактериальных средств болезнетворных микроаргонизмов и токсинов.

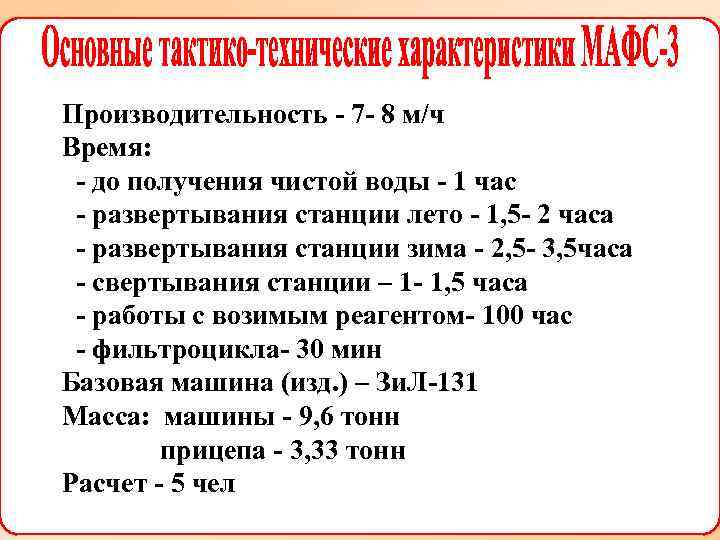

Производительность - 7 - 8 м/ч Время: - до получения чистой воды - 1 час - развертывания станции лето - 1, 5 - 2 часа - развертывания станции зима - 2, 5 - 3, 5 часа - свертывания станции – 1 - 1, 5 часа - работы с возимым реагентом- 100 час - фильтроцикла- 30 мин Базовая машина (изд. ) – Зи. Л-131 Масса: машины - 9, 6 тонн прицепа - 3, 33 тонн Расчет - 5 чел
СТАНЦИЯ КОМПЛЕКСНОЙ ОЧИСТКИ ВОДЫ СКО-10 Станция комплексной очистки воды СКО 10 принята на снабжение для замены находящейся на снабжении войсковой фильтровальной станции ВФС 10. В отличие от существующих средств, где очистка осуществляется реагентно резервуарным методом, новое средство основано на применении безреагентной мембранной технологии очистки воды. ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Базовое шасси – Урал 532361 Производительность по очистке воды – 10 куб. м/ч Ресурс по очистке воды – 1000 ч Время развертывания – 0, 5 ч Расчет – 3 человека
СТАНЦИЯ КОМПЛЕКСНОЙ ОЧИСТКИ И ОПРЕСНЕНИЯ ВОДЫ СКО-10/5 Станция комплексной очистки и опреснения воды СКО 10/5 разработана взамен находящихся на снабжении войсковых опреснительных станций ОПС, ОПС 5. В отличие от существующих средств, где опреснение осуществляется методом дистилляции, новое средство основано на применении безреагентной технологии очистки и опреснения воды (опреснение осуществляется на обратноосмотических мембранных элементах). ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Базовое шасси Урал 532361 Производительность при солесодержании исходной воды, м 3/ч: 2 -6 г/л 6… 5 6 -18 г/л 5… 3 18 -35 г/л 3… 1, 8 Время развертывания, ч 2 Ресурс обратноосмотических аппаратов, ч 500 Масса, т 21, 6 Расчет, чел. 4

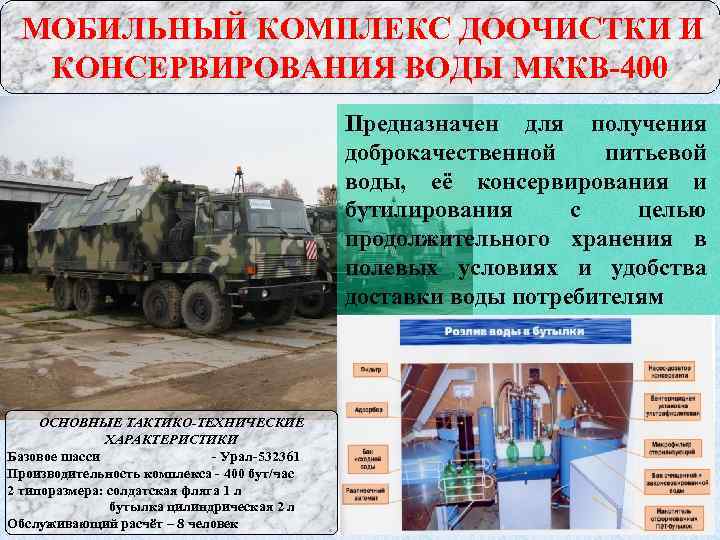

МОБИЛЬНЫЙ КОМПЛЕКС ДООЧИСТКИ И КОНСЕРВИРОВАНИЯ ВОДЫ МККВ-400 Предназначен для получения доброкачественной питьевой воды, её консервирования и бутилирования с целью продолжительного хранения в полевых условиях и удобства доставки воды потребителям ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Базовое шасси - Урал-532361 Производительность комплекса - 400 бут/час 2 типоразмера: солдатская фляга 1 л бутылка цилиндрическая 2 л Обслуживающий расчёт – 8 человек
3 УЧЕБНЫЙ ВОПРОС. Средстватранспортировки и хранения воды.
РДВ 12 РДВ 100 РДВ 3000 РДВ 1500 РДВ 5000

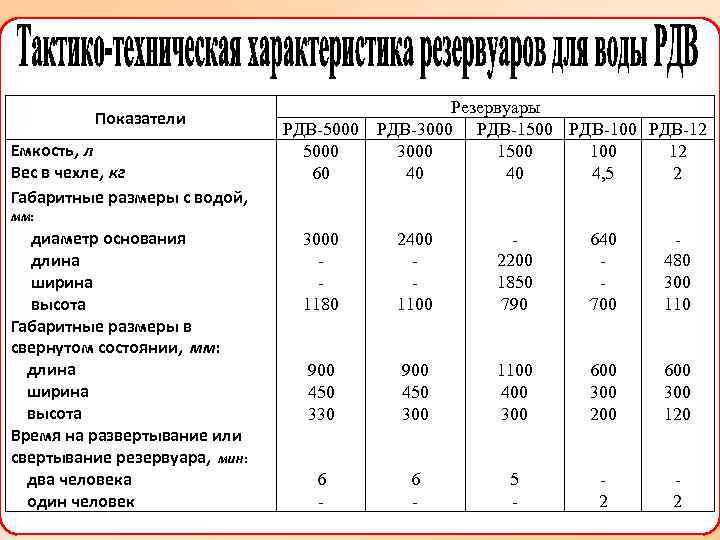

Показатели Емкость, л Вес в чехле, кг Габаритные размеры с водой, Резервуары РДВ 5000 РДВ 3000 РДВ 1500 РДВ 12 5000 3000 1500 12 60 40 40 4, 5 2 мм: диаметр основания длина ширина высота Габаритные размеры в свернутом состоянии, мм: длина ширина высота Время на развертывание или свертывание резервуара, мин: два человека один человек 3000 1180 2400 1100 2200 1850 790 640 700 480 300 110 900 450 330 900 450 300 1100 400 300 600 300 200 600 300 120 6 6 5 2 2
БИП 1
НФ 10

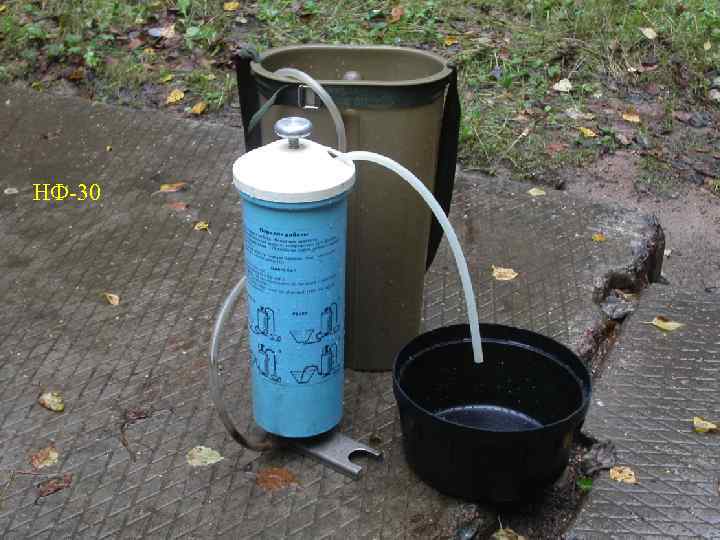

НФ 30

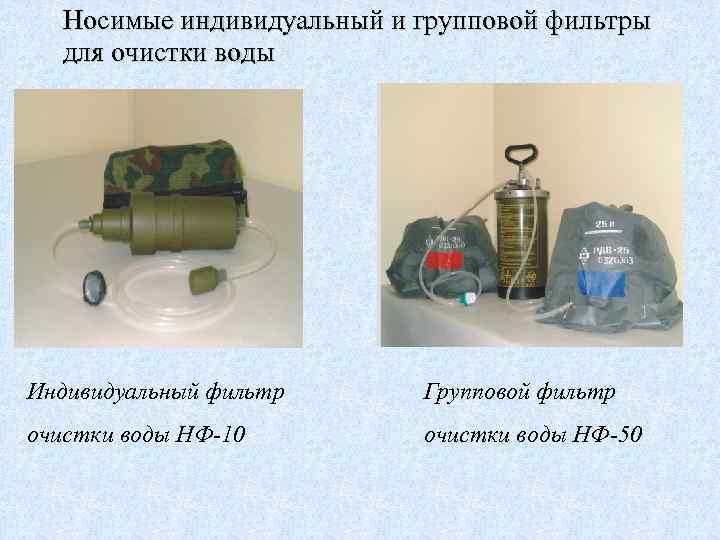

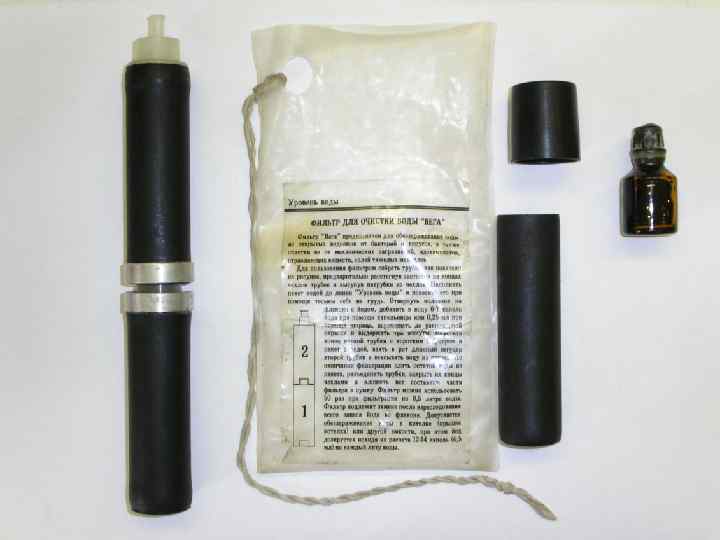

Носимые индивидуальный и групповой фильтры для очистки воды Индивидуальный фильтр Групповой фильтр очистки воды НФ-10 очистки воды НФ-50
