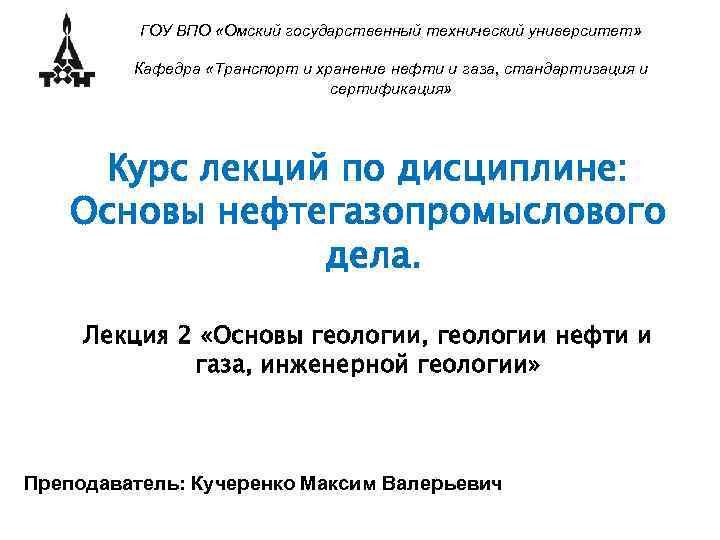

ГОУ ВПО «Омский государственный технический университет» Кафедра «Транспорт и хранение нефти и газа, стандартизация ГОУ ВПО «Омский государственный технический университет» Кафедра «Транспорт и хранение нефти и газа, стандартизация и сертификация» Курс лекций по дисциплине: Основы нефтегазопромыслового дела. Лекция 2 «Основы геологии, геологии нефти и газа, инженерной геологии» Преподаватель: Кучеренко Максим Валерьевич

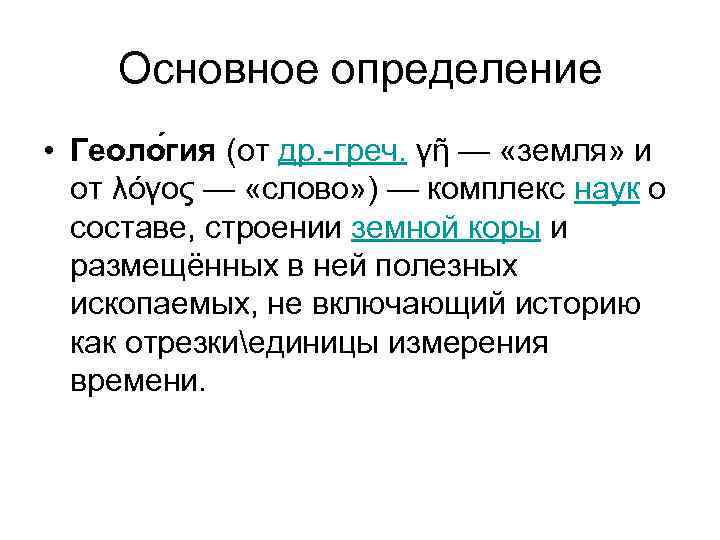

Основное определение • Геоло гия (от др. -греч. γῆ — «земля» и от λόγος Основное определение • Геоло гия (от др. -греч. γῆ — «земля» и от λόγος — «слово» ) — комплекс наук о составе, строении земной коры и размещённых в ней полезных ископаемых, не включающий историю как отрезкиединицы измерения времени.

Первые геологи Первые геологи

Профессия- геолог Профессия- геолог

Строение Земли Глубина, км Слой Плотность, г/см³ 0— 35 Кора 2, 2— 2, 9 Строение Земли Глубина, км Слой Плотность, г/см³ 0— 35 Кора 2, 2— 2, 9 (местами варьируется от 5 до 70 км) 35— 60 Самая 3, 4— 4, 4 верхняя часть мантии 35— 2890 Мантия 2890— 5100 Внешнее ядро 9, 9— 12, 2 5100— 6378 Внутреннее ядро 3, 4— 5, 6 12, 8— 13, 1

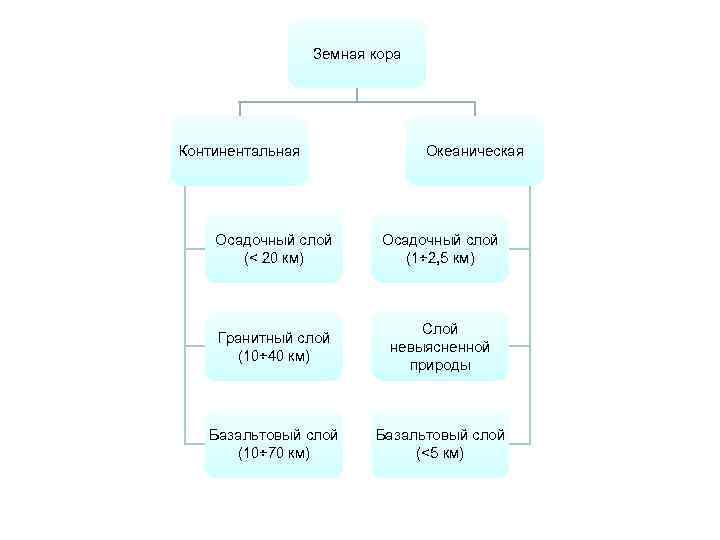

Земная кора Континентальная Океаническая Осадочный слой (< 20 км) Осадочный слой (1÷ 2, 5 Земная кора Континентальная Океаническая Осадочный слой (< 20 км) Осадочный слой (1÷ 2, 5 км) Гранитный слой (10÷ 40 км) Слой невыясненной природы Базальтовый слой (10÷ 70 км) Базальтовый слой (<5 км)

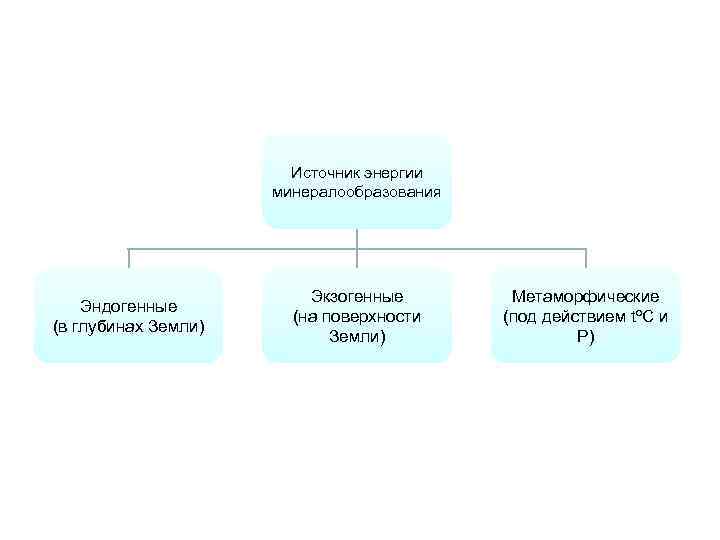

Источник энергии минералообразования Эндогенные (в глубинах Земли) Экзогенные (на поверхности Земли) Метаморфические (под действием Источник энергии минералообразования Эндогенные (в глубинах Земли) Экзогенные (на поверхности Земли) Метаморфические (под действием tºC и P)

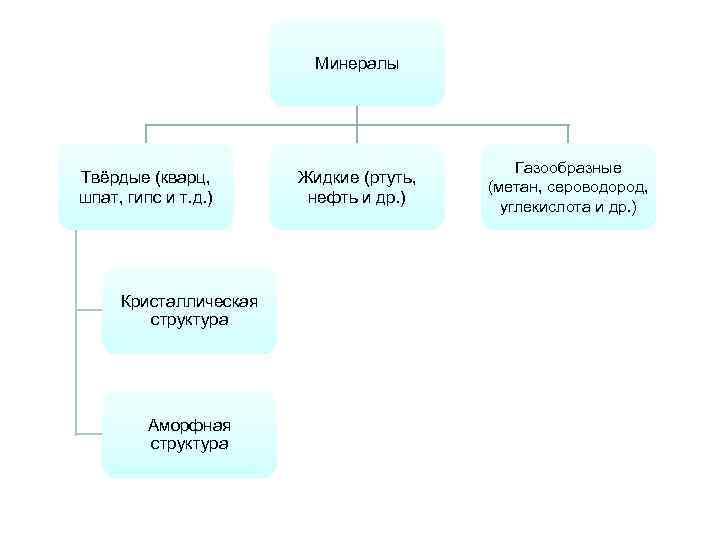

Минералы Твёрдые (кварц, шпат, гипс и т. д. ) Кристаллическая структура Аморфная структура Жидкие Минералы Твёрдые (кварц, шпат, гипс и т. д. ) Кристаллическая структура Аморфная структура Жидкие (ртуть, нефть и др. ) Газообразные (метан, сероводород, углекислота и др. )

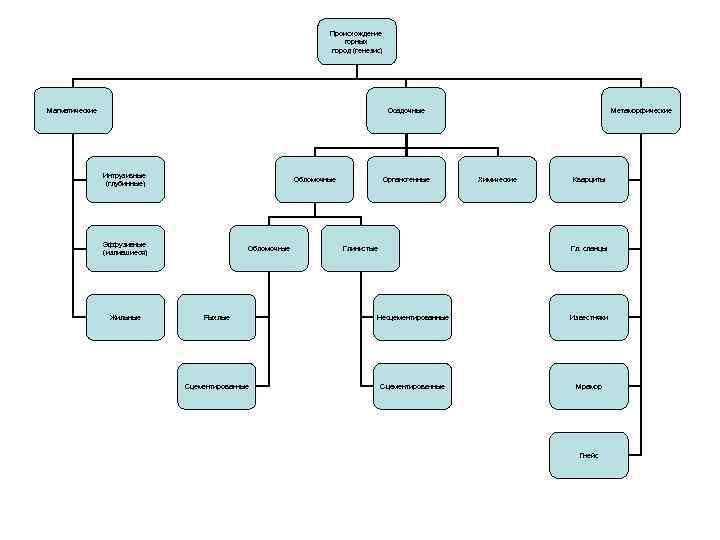

Происхождение горных пород (генезис) Магматические Осадочные Интрузивные (глубинные) Обломочные Эффузивные (излившиеся) Жильные Обломочные Органогенные Происхождение горных пород (генезис) Магматические Осадочные Интрузивные (глубинные) Обломочные Эффузивные (излившиеся) Жильные Обломочные Органогенные Глинистые Метаморфические Химические Кварциты Гл. сланцы Рыхлые Несцементированные Известняки Сцементированные Мрамор Гнейс

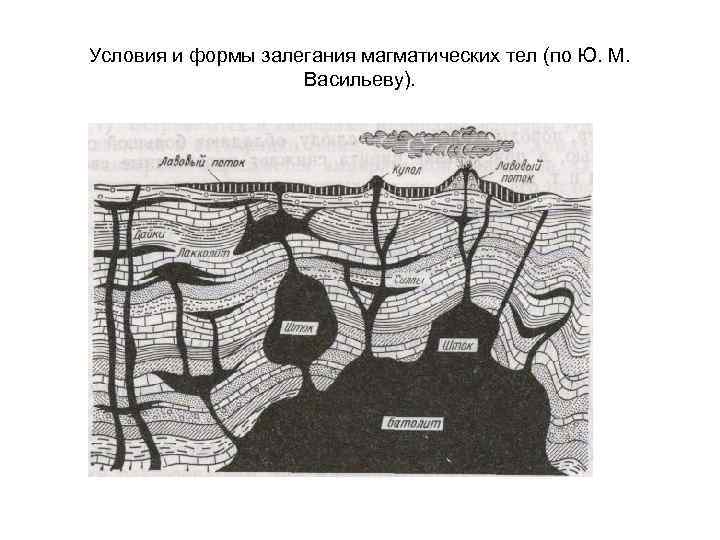

Условия и формы залегания магматических тел (по Ю. М. Васильеву). Условия и формы залегания магматических тел (по Ю. М. Васильеву).

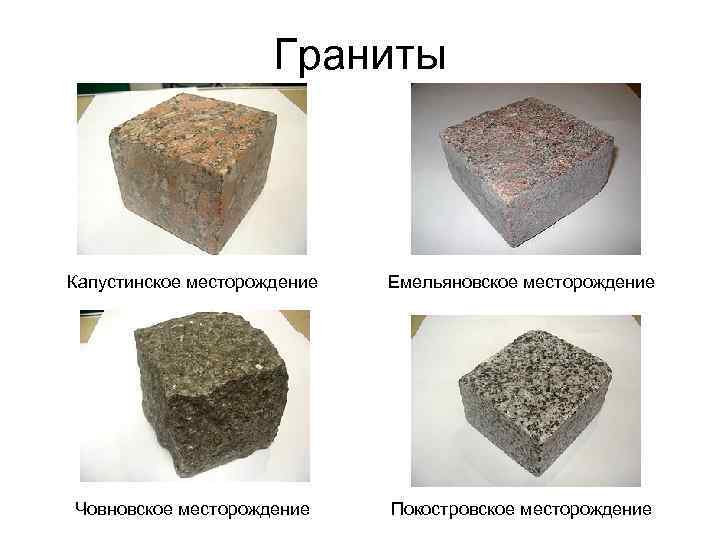

Граниты Капустинское месторождение Емельяновское месторождение Човновское месторождение Покостровское месторождение Граниты Капустинское месторождение Емельяновское месторождение Човновское месторождение Покостровское месторождение

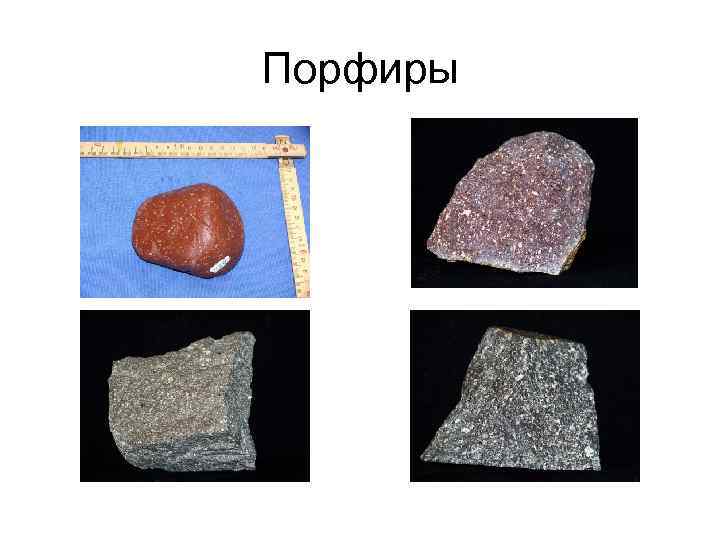

Порфиры Порфиры

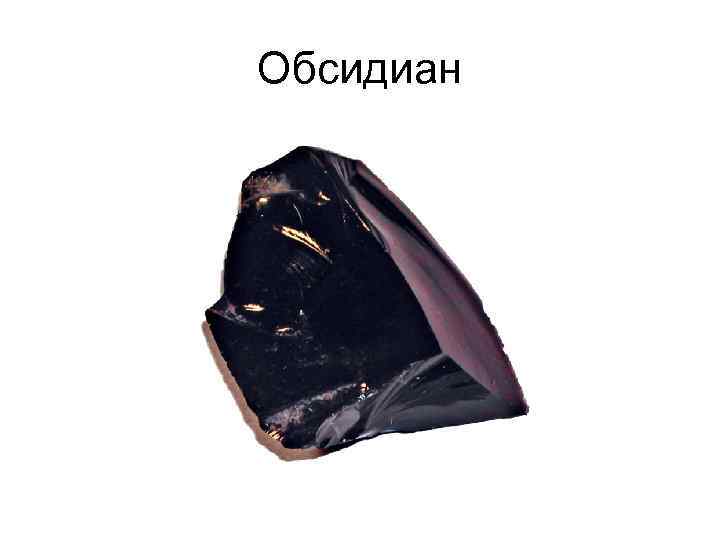

Обсидиан Обсидиан

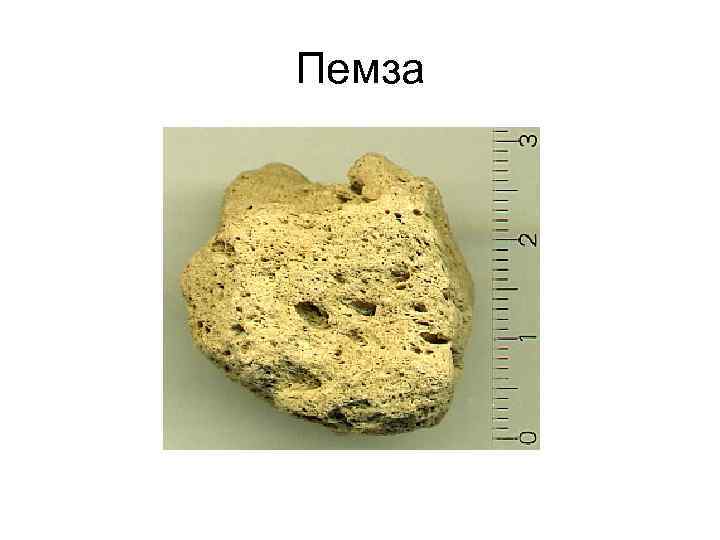

Пемза Пемза

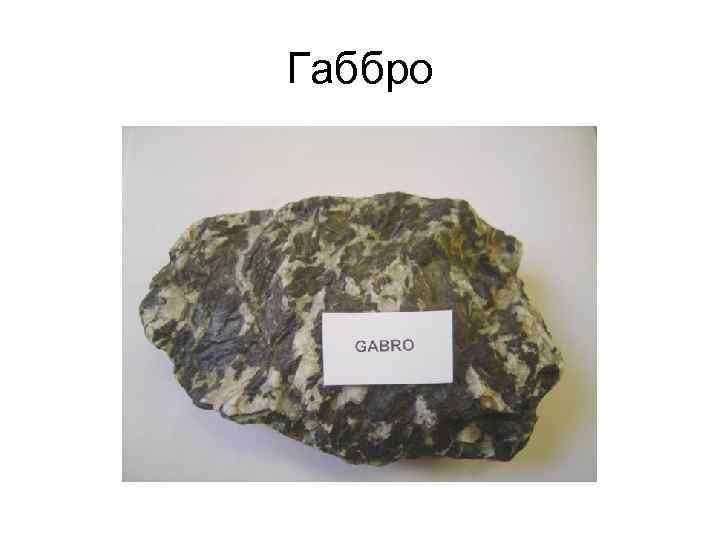

Габбро Габбро

Базальт Базальт

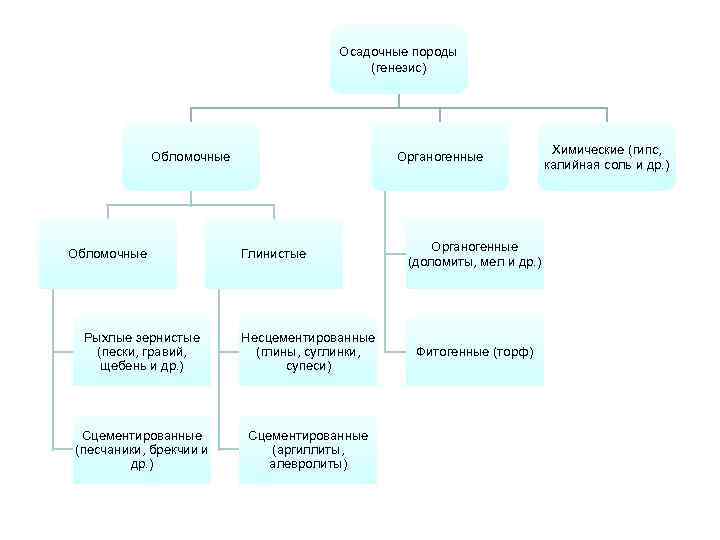

Осадочные породы (генезис) Обломочные Органогенные Глинистые Рыхлые зернистые (пески, гравий, щебень и др. ) Осадочные породы (генезис) Обломочные Органогенные Глинистые Рыхлые зернистые (пески, гравий, щебень и др. ) Несцементированные (глины, суглинки, супеси) Сцементированные (песчаники, брекчии и др. ) Сцементированные (аргиллиты, алевролиты) Органогенные (доломиты, мел и др. ) Фитогенные (торф) Химические (гипс, калийная соль и др. )

Классификация обломочных пород (по В. В. Охотину) Наименование и размер обломков, мм Рыхлые породы Классификация обломочных пород (по В. В. Охотину) Наименование и размер обломков, мм Рыхлые породы Сцементированные породы угловатые окатанные >200 Глыбы Валуны Брекчии (из угловых обломков) 200… 40 Щебень Галька - 40… 2 Дресва Гравий Конгломерат (из окатанных обломков) Песчаные 2… 0, 05 Песчаные Пылеватые 0, 05… 0, 005 Пылеватые Глинистые <0, 005 Глинистые Грубые Песчаники Алевролиты Аргиллиты

Песчаник Песчаник

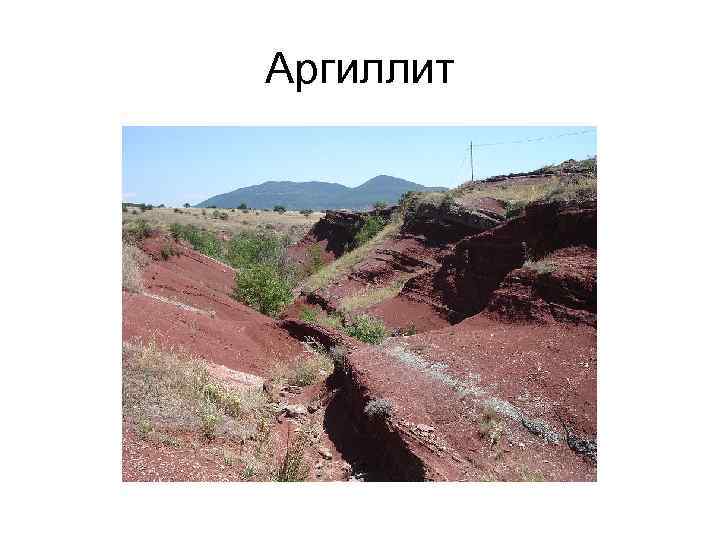

Аргиллит Аргиллит

Сланец Сланец

Мрамор Мрамор

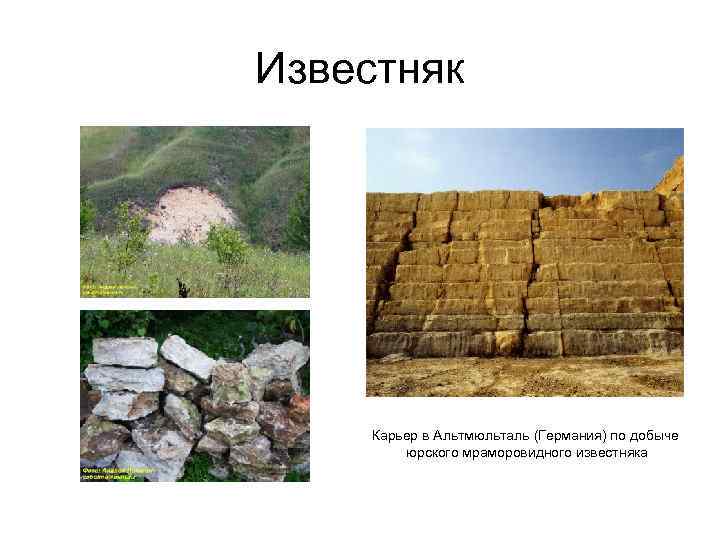

Известняк Карьер в Альтмюльталь (Германия) по добыче юрского мраморовидного известняка Известняк Карьер в Альтмюльталь (Германия) по добыче юрского мраморовидного известняка

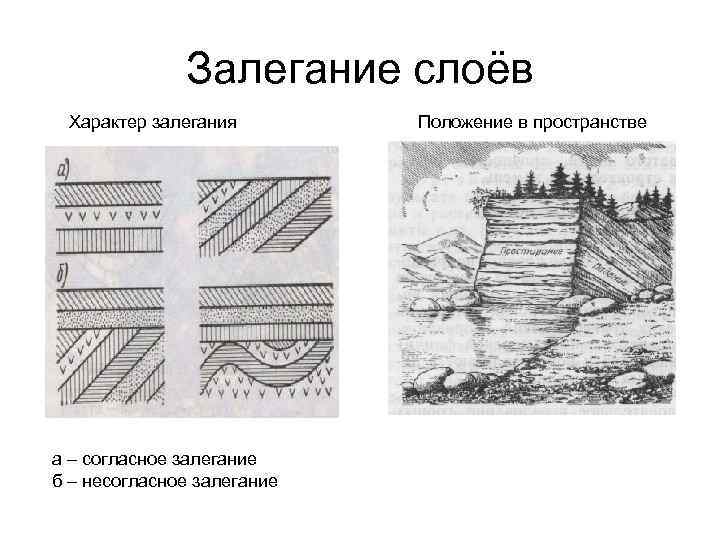

Залегание слоёв Характер залегания а – согласное залегание б – несогласное залегание Положение в Залегание слоёв Характер залегания а – согласное залегание б – несогласное залегание Положение в пространстве

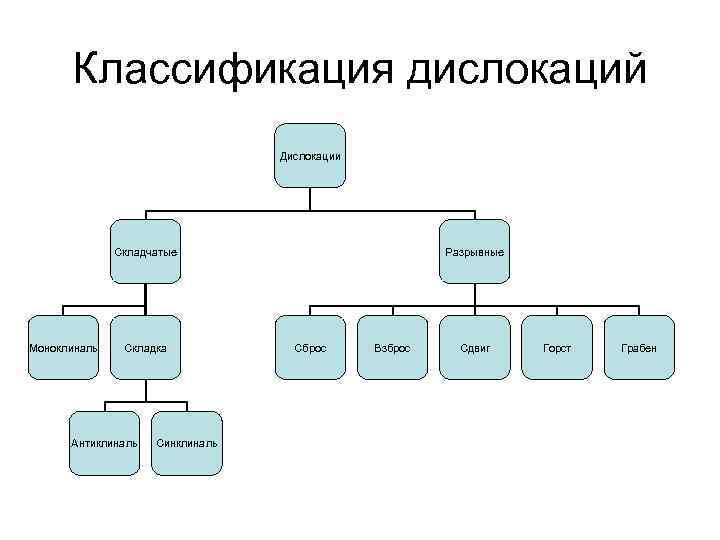

Классификация дислокаций Дислокации Складчатые Моноклиналь Складка Антиклиналь Синклиналь Разрывные Сброс Взброс Сдвиг Горст Грабен Классификация дислокаций Дислокации Складчатые Моноклиналь Складка Антиклиналь Синклиналь Разрывные Сброс Взброс Сдвиг Горст Грабен

Антиклиналь с синклиналью справа Антиклиналь с синклиналью справа

Разрывные дислокации Разрывные дислокации

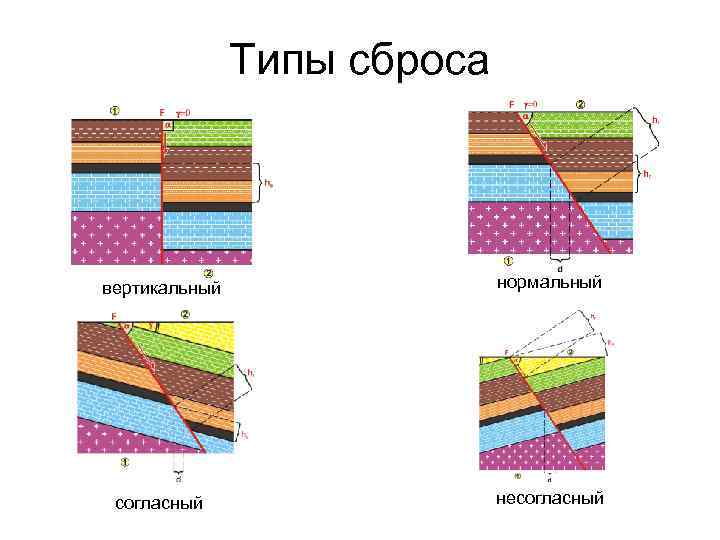

Типы сброса вертикальный нормальный согласный несогласный Типы сброса вертикальный нормальный согласный несогласный

Горст, грабен Горст, грабен

Стратиграфическая и геохронологическая шкалы Период (система) Эра (группа) Эпоха (отдел) Пермь Р Плиоценовая (верхний) Стратиграфическая и геохронологическая шкалы Период (система) Эра (группа) Эпоха (отдел) Пермь Р Плиоценовая (верхний) Миоценовая (нижний) Палеоген Р Олигоценовая (верхний) Эоценовая (средний) Палеоценовая (нижний) 41 Мел К Поздняя (верхний) Ранняя (нижний) 70 Юра f Поздняя (верхний) Средняя (средний) Ранняя (нижний) 65. . . 70 Поздняя (верхний) Средняя (средний) Ранняя (нижний) 50. . . 70 Поздняя (верхний) Ранняя (нижний) 30. . . 36 Ордовик O Поздняя (верхний) Средняя (средний) Ранняя (нижний) 60. . . 70 Кембрий Э 25 Карбон С Поздняя (верхний) Средняя (средний) Ранняя (нижний) 70. . . 80 Венд V 110 1, 0 Неоген N 45. . . 50 Силур 5 Палеозойская поздняя Голоцен (современный) Плейстоцен: поздняя (верхний) средняя (средний) ранняя (нижний) Поздняя (верхний) Ранняя Девон D Длитель ность периода, млн. лет Антропоге н четвертичн ый Q Кайнозойская 55. . . 58 Мезозойская Триас Т Поздняя (верхний) Средняя (средний) Ранняя (нижний) Палеозойская ранняя Протерозойская 40. . . 45 Поздний Cредний Рифей: R 1 R 2 R 3 400 Ранний РКг Архейская 600 Верхний Нижний 700 Более 1500

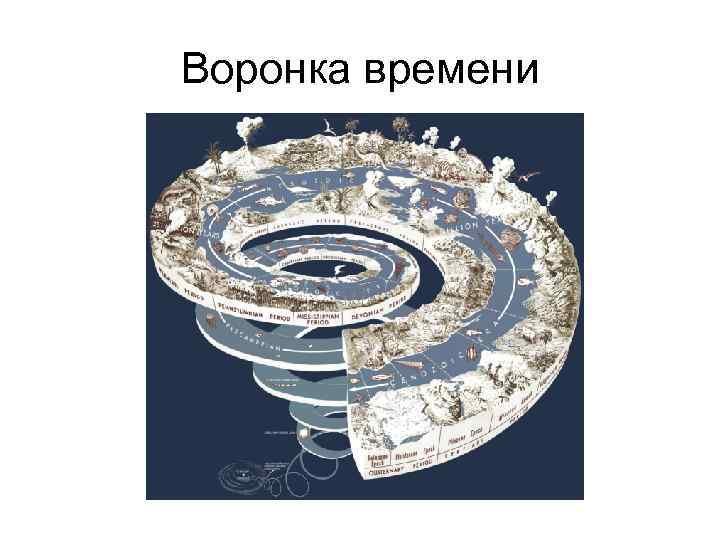

Воронка времени Воронка времени

Виды геологической разведки Методы поиска нефтяных и газовых месторождений Геологические Гидрогеохимичес кие методы Газовая Виды геологической разведки Методы поиска нефтяных и газовых месторождений Геологические Гидрогеохимичес кие методы Газовая съемка Радиоактивная съемка Геофизические Электрическая разведка Магниторазведка Гравиразведка

Этапы поисково-разведочных работ Поисковый • Непосредственный поиск месторождения Разведочный • Подготовка месторождения к разработке Этапы поисково-разведочных работ Поисковый • Непосредственный поиск месторождения Разведочный • Подготовка месторождения к разработке (уточнение данных)

Режимы работы залежей Типы режимов нефтяного пласта: а) жестководонапорный; б) газонапорный; в) растворённого газа; Режимы работы залежей Типы режимов нефтяного пласта: а) жестководонапорный; б) газонапорный; в) растворённого газа; г) гравитационный

Силы действующие в пласте • Запас потенциальной энергии создается: 1) напором краевых (контурных) вод; Силы действующие в пласте • Запас потенциальной энергии создается: 1) напором краевых (контурных) вод; 2) напором газовой шапки; 3) энергией растворенного газа, выделяющегося из нефти при снижении давления; 4) энергией, которой обладают сжатые нефть, вода и вмещающая их порода; 5) силой тяжести, действующей на жидкость

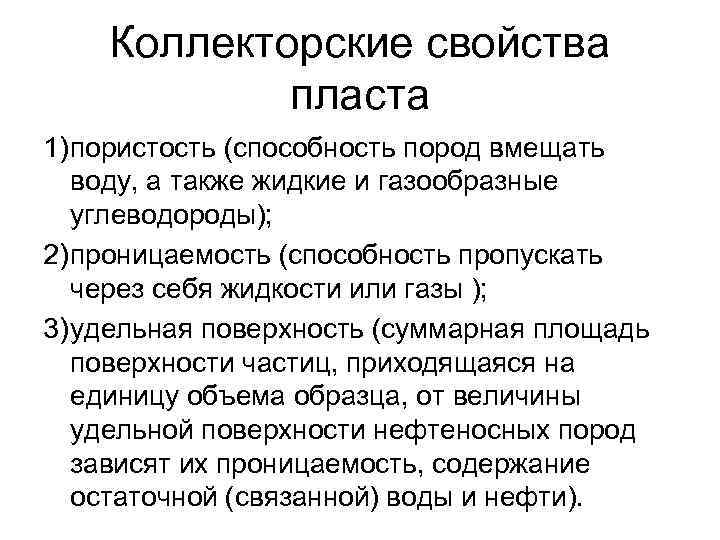

Коллекторские свойства пласта 1) пористость (способность пород вмещать воду, а также жидкие и газообразные Коллекторские свойства пласта 1) пористость (способность пород вмещать воду, а также жидкие и газообразные углеводороды); 2) проницаемость (способность пропускать через себя жидкости или газы ); 3) удельная поверхность (суммарная площадь поверхности частиц, приходящаяся на единицу объема образца, от величины удельной поверхности нефтеносных пород зависят их проницаемость, содержание остаточной (связанной) воды и нефти).

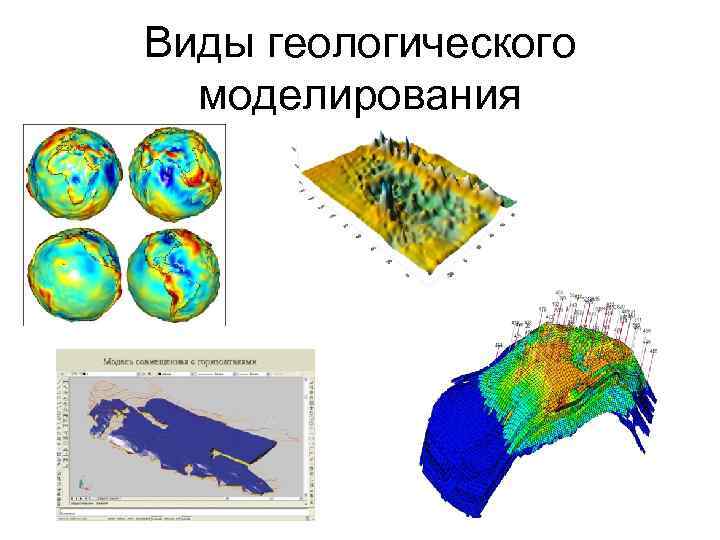

Виды геологического моделирования Виды геологического моделирования

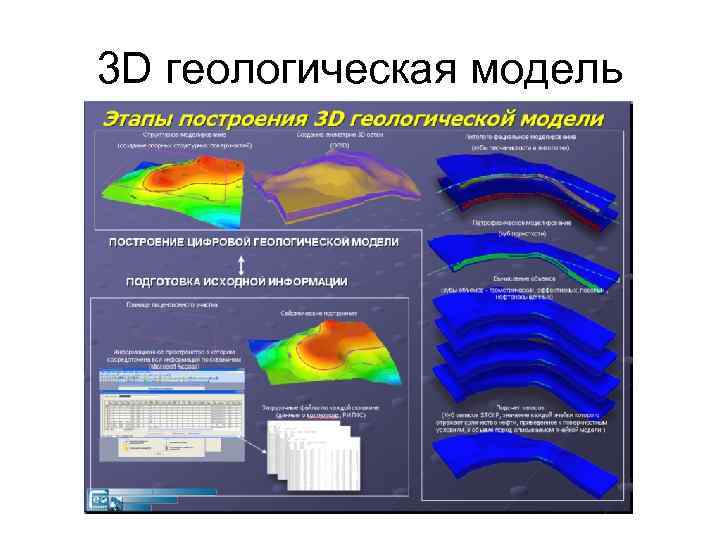

3 D геологическая модель 3 D геологическая модель
