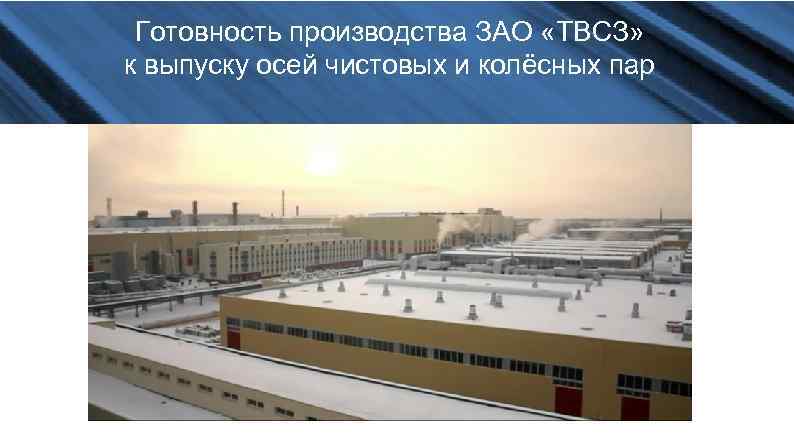

Готовность производства ЗАО «ТВСЗ» к выпуску осей чистовых и колёсных пар Готовность производства ЗАО «ТВСЗ» к выпуску осей чистовых и колёсных пар

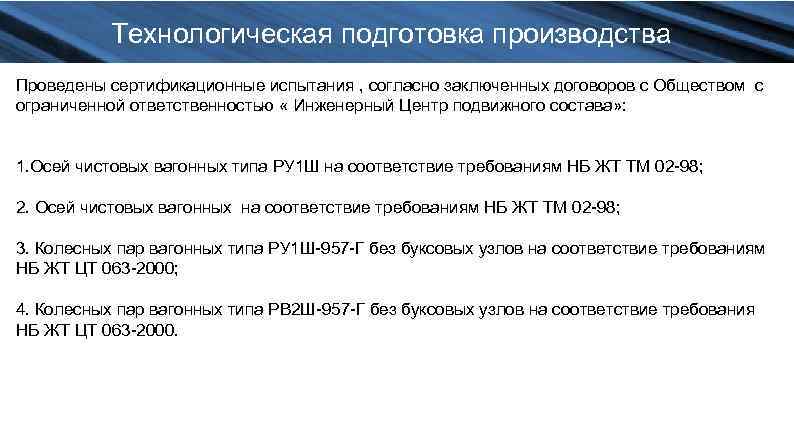

Заготовительное производство Технологическая подготовка производства Проведены сертификационные испытания , согласно заключенных договоров с Обществом Заготовительное производство Технологическая подготовка производства Проведены сертификационные испытания , согласно заключенных договоров с Обществом с ограниченной ответственностью « Инженерный Центр подвижного состава» : 1. Осей чистовых вагонных типа РУ 1 Ш на соответствие требованиям НБ ЖТ ТМ 02 -98; 2. Осей чистовых вагонных на соответствие требованиям НБ ЖТ ТМ 02 -98; 3. Колесных пар вагонных типа РУ 1 Ш-957 -Г без буксовых узлов на соответствие требованиям НБ ЖТ ЦТ 063 -2000; 4. Колесных пар вагонных типа РВ 2 Ш-957 -Г без буксовых узлов на соответствие требования НБ ЖТ ЦТ 063 -2000.

Технологии и технологическое оборудование Технологии и технологическое оборудование

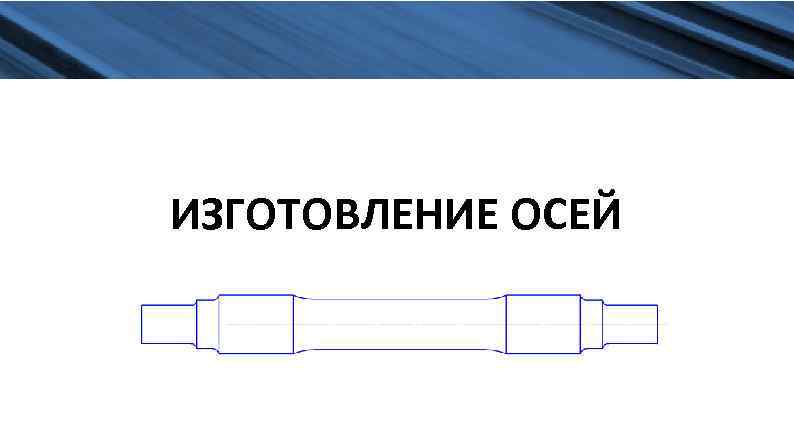

ИЗГОТОВЛЕНИЕ ОСЕЙ ИЗГОТОВЛЕНИЕ ОСЕЙ

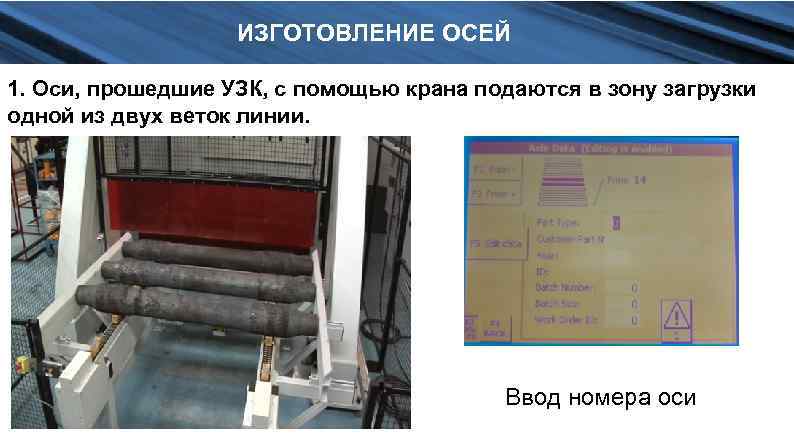

ИЗГОТОВЛЕНИЕ ОСЕЙ 1. Оси, прошедшие УЗК, с помощью крана подаются в зону загрузки одной ИЗГОТОВЛЕНИЕ ОСЕЙ 1. Оси, прошедшие УЗК, с помощью крана подаются в зону загрузки одной из двух веток линии. Ввод номера оси

ИЗГОТОВЛЕНИЕ ОСЕЙ 3. Перенос маркировки на торец оси. Производится автоматическая маркировка оси. Данные передаются ИЗГОТОВЛЕНИЕ ОСЕЙ 3. Перенос маркировки на торец оси. Производится автоматическая маркировка оси. Данные передаются с загрузочной позиции. Остаётся возможность сверить номер оси на средней части и торце.

ИЗГОТОВЛЕНИЕ ОСЕЙ 5. Чистовая обточка осей на токарном станке DANOBAT TCN 16 -2 T. ИЗГОТОВЛЕНИЕ ОСЕЙ 5. Чистовая обточка осей на токарном станке DANOBAT TCN 16 -2 T.

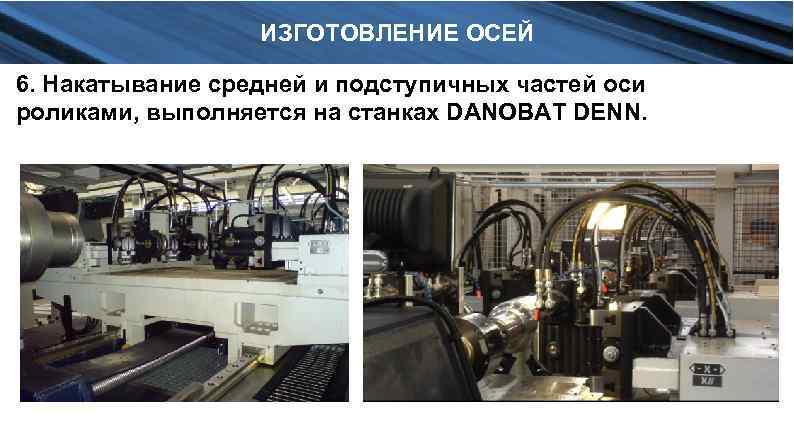

ИЗГОТОВЛЕНИЕ ОСЕЙ 6. Накатывание средней и подступичных частей оси роликами, выполняется на станках DANOBAT ИЗГОТОВЛЕНИЕ ОСЕЙ 6. Накатывание средней и подступичных частей оси роликами, выполняется на станках DANOBAT DENN.

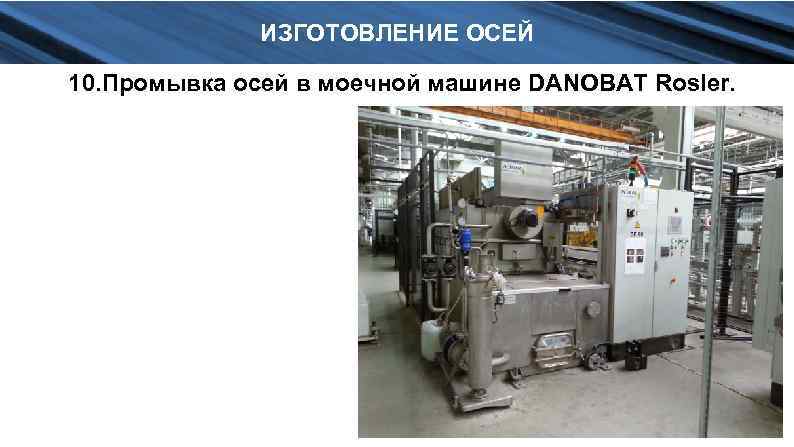

ИЗГОТОВЛЕНИЕ ОСЕЙ 10. Промывка осей в моечной машине DANOBAT Rosler. ИЗГОТОВЛЕНИЕ ОСЕЙ 10. Промывка осей в моечной машине DANOBAT Rosler.

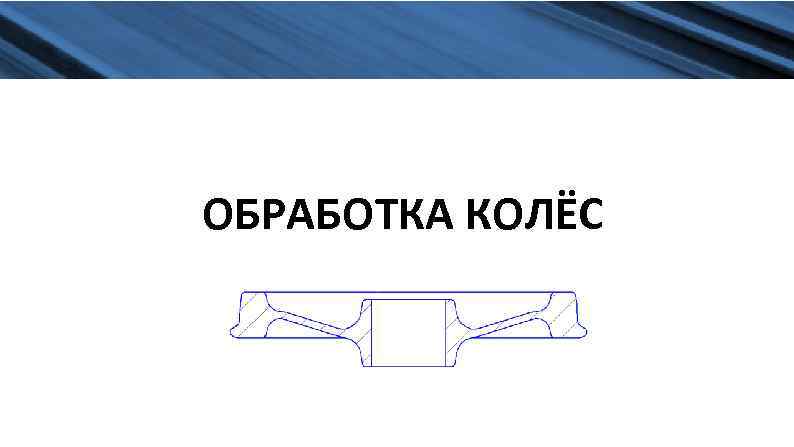

ИЗГОТОВЛЕНИЕ ОБРАБОТКА КОЛЁС ИЗГОТОВЛЕНИЕ ОБРАБОТКА КОЛЁС

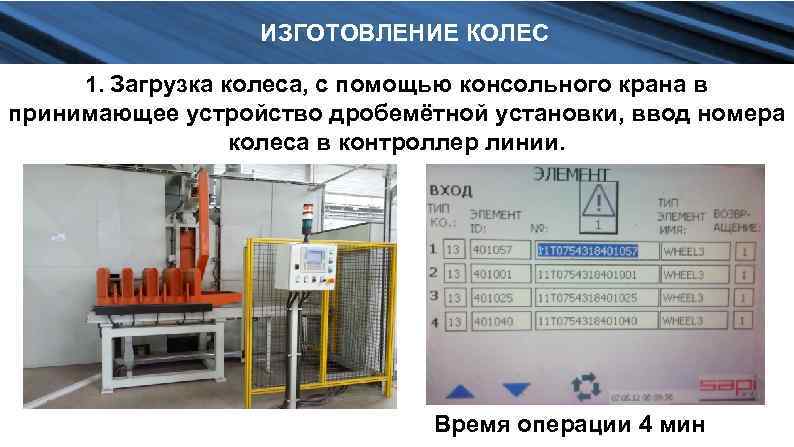

ИЗГОТОВЛЕНИЕ КОЛЕС 1. Загрузка колеса, с помощью консольного крана в принимающее устройство дробемётной установки, ИЗГОТОВЛЕНИЕ КОЛЕС 1. Загрузка колеса, с помощью консольного крана в принимающее устройство дробемётной установки, ввод номера колеса в контроллер линии. Время операции 4 мин

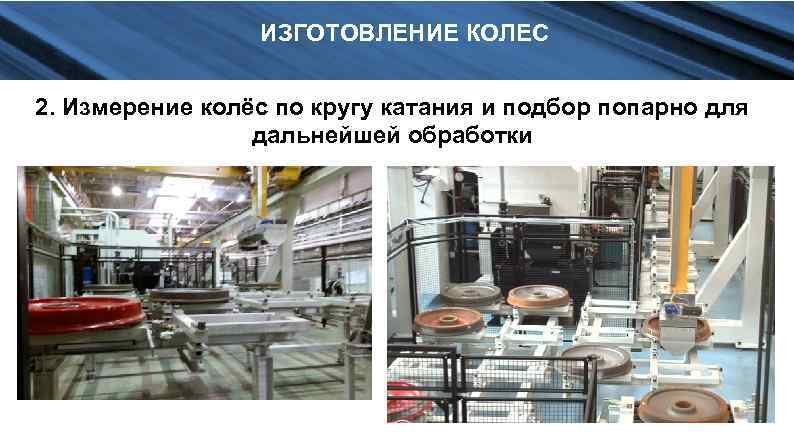

ИЗГОТОВЛЕНИЕ КОЛЕС 2. Измерение колёс по кругу катания и подбор попарно для дальнейшей обработки ИЗГОТОВЛЕНИЕ КОЛЕС 2. Измерение колёс по кругу катания и подбор попарно для дальнейшей обработки

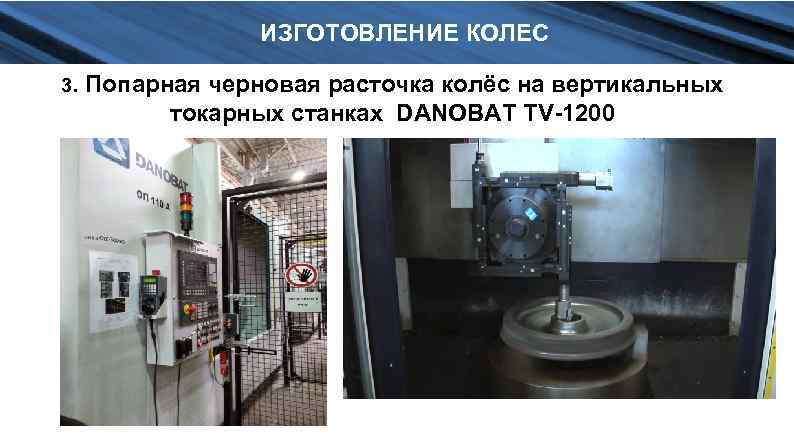

ИЗГОТОВЛЕНИЕ КОЛЕС 3. Попарная черновая расточка колёс на вертикальных токарных станках DANOBAT TV-1200 ИЗГОТОВЛЕНИЕ КОЛЕС 3. Попарная черновая расточка колёс на вертикальных токарных станках DANOBAT TV-1200

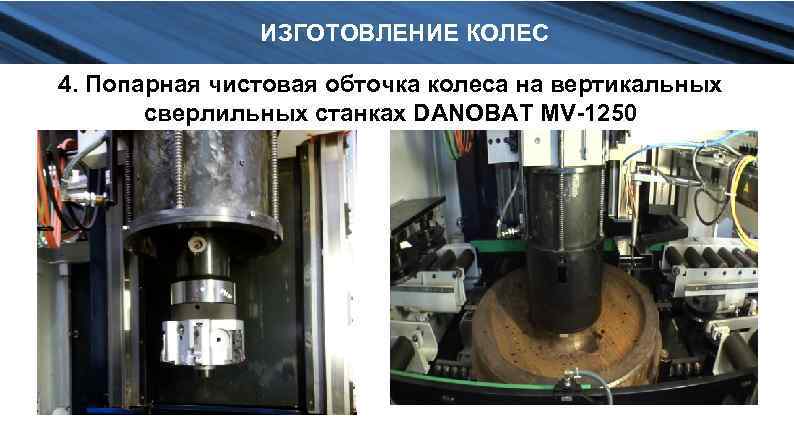

ИЗГОТОВЛЕНИЕ КОЛЕС 4. Попарная чистовая обточка колеса на вертикальных сверлильных станках DANOBAT MV-1250 ИЗГОТОВЛЕНИЕ КОЛЕС 4. Попарная чистовая обточка колеса на вертикальных сверлильных станках DANOBAT MV-1250

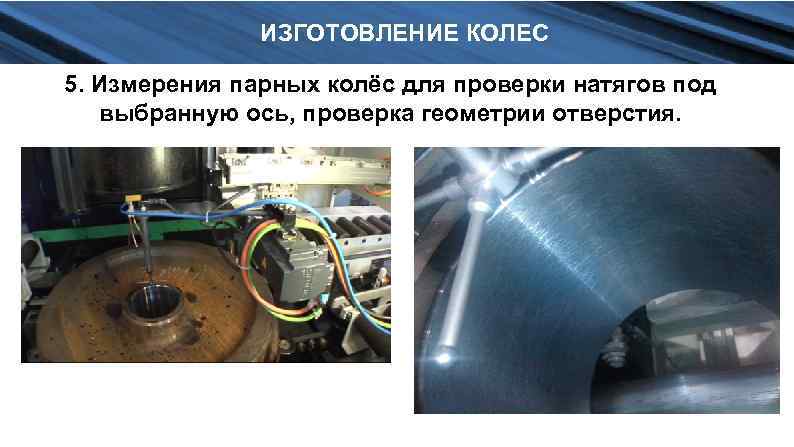

ИЗГОТОВЛЕНИЕ КОЛЕС 5. Измерения парных колёс для проверки натягов под выбранную ось, проверка геометрии ИЗГОТОВЛЕНИЕ КОЛЕС 5. Измерения парных колёс для проверки натягов под выбранную ось, проверка геометрии отверстия.

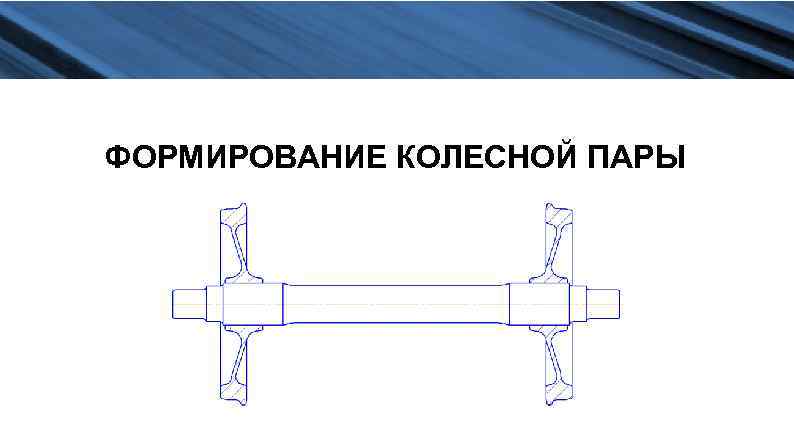

OP-120 ЧЕРНОВАЯ РАСТОЧКА КОЛЕСА ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ OP-120 ЧЕРНОВАЯ РАСТОЧКА КОЛЕСА ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ

ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ 1. Подготовка оси и колёс к прессованию. - подача пары колёс ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ 1. Подготовка оси и колёс к прессованию. - подача пары колёс к выбранной оси; - смазывание посадочных поверхностей.

ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ 2. Центрирование оси в прессе и посадка колёс на ось с ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ 2. Центрирование оси в прессе и посадка колёс на ось с записью диаграммы.

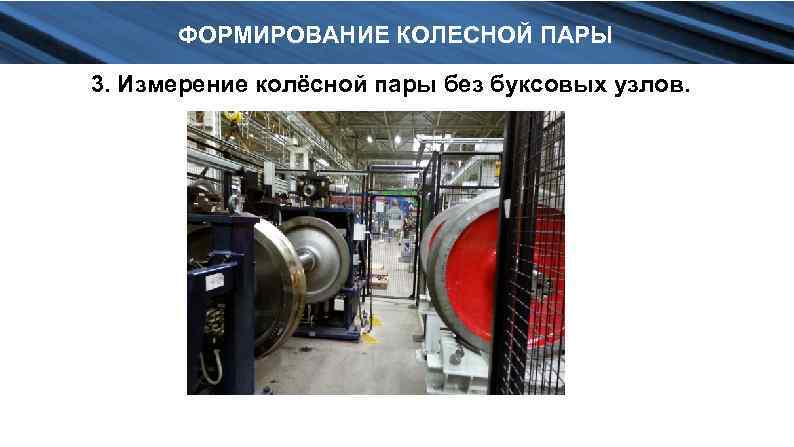

ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ 3. Измерение колёсной пары без буксовых узлов. ФОРМИРОВАНИЕ КОЛЕСНОЙ ПАРЫ 3. Измерение колёсной пары без буксовых узлов.

OP-120 ЧЕРНОВАЯ РАСТОЧКА КОЛЕСА СБОРКА КОЛЕСНОЙ ПАРЫ С БУКСОВЫМИ УЗЛАМИ OP-120 ЧЕРНОВАЯ РАСТОЧКА КОЛЕСА СБОРКА КОЛЕСНОЙ ПАРЫ С БУКСОВЫМИ УЗЛАМИ

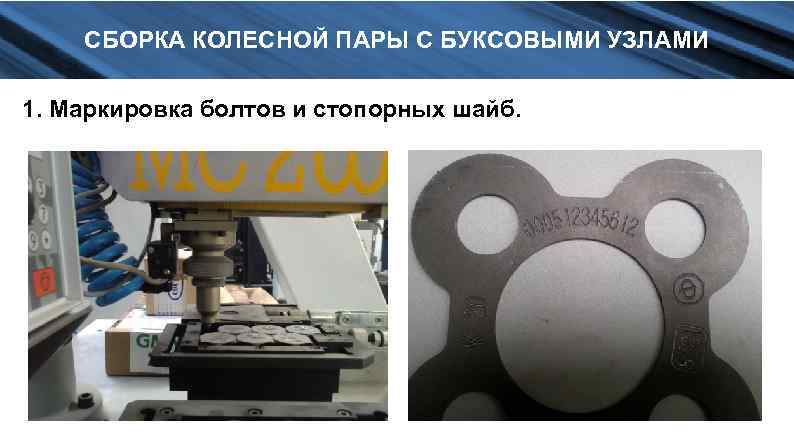

СБОРКА КОЛЕСНОЙ ПАРЫ С БУКСОВЫМИ УЗЛАМИ 1. Маркировка болтов и стопорных шайб. СБОРКА КОЛЕСНОЙ ПАРЫ С БУКСОВЫМИ УЗЛАМИ 1. Маркировка болтов и стопорных шайб.

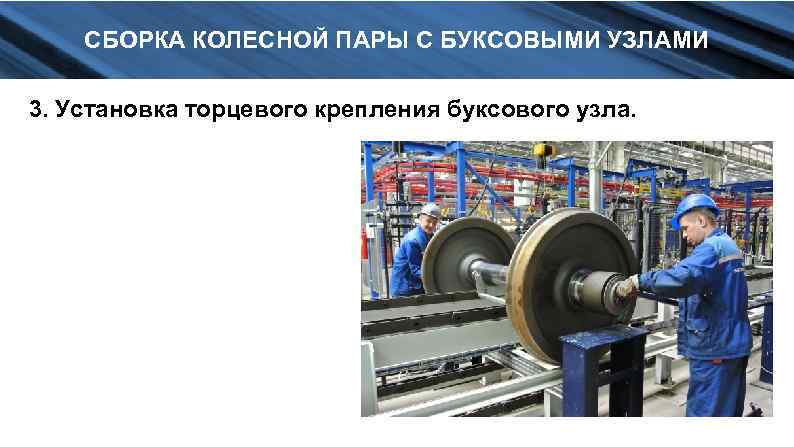

СБОРКА КОЛЕСНОЙ ПАРЫ С БУКСОВЫМИ УЗЛАМИ 3. Установка торцевого крепления буксового узла. СБОРКА КОЛЕСНОЙ ПАРЫ С БУКСОВЫМИ УЗЛАМИ 3. Установка торцевого крепления буксового узла.
