Готическое искусство Готика происходит от итал gotico

Готическое искусство

Готика происходит от итал. gotico – непривычный, варварский – и сначала используется в качестве бранного. Впервые понятие в современном смысле применил Джорджо Вазари для того, чтобы отделить эпоху Ренессанса от средневековья.

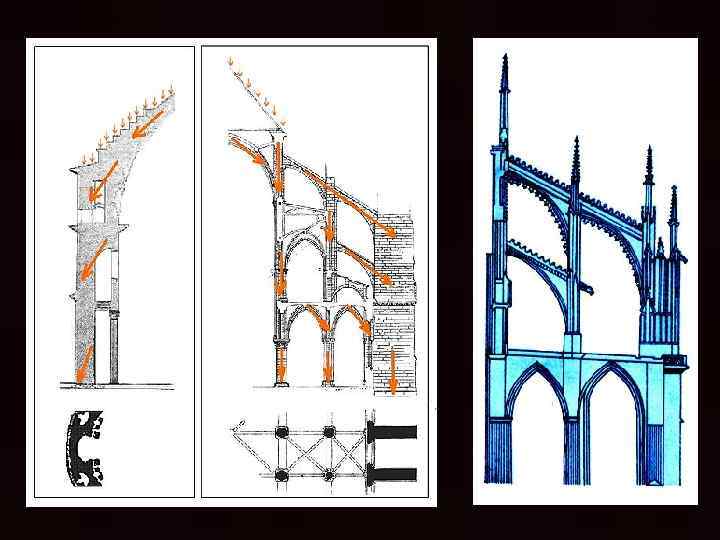

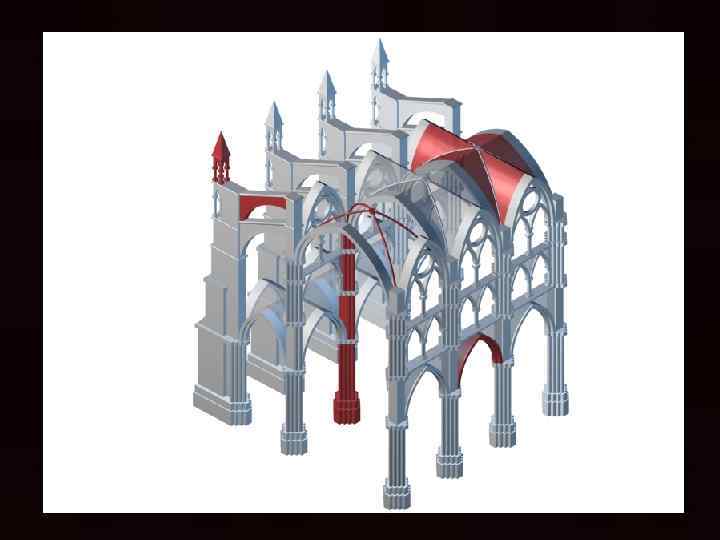

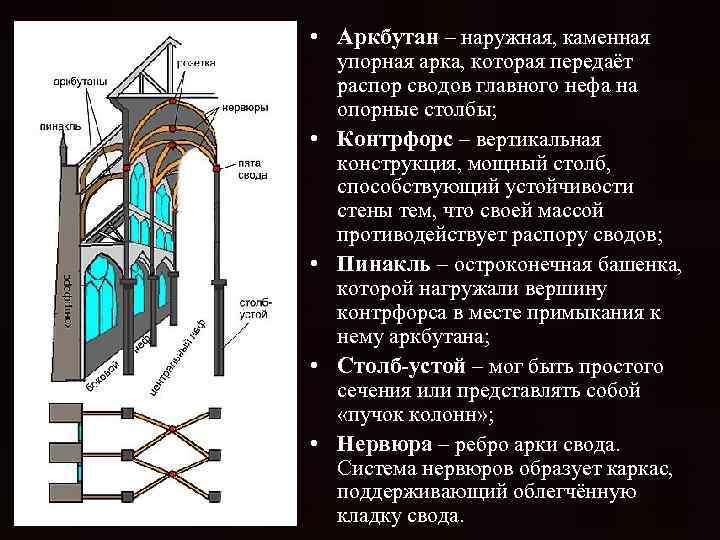

• Аркбутан – наружная, каменная • • упорная арка, которая передаёт распор сводов главного нефа на опорные столбы; Контрфорс – вертикальная конструкция, мощный столб, способствующий устойчивости стены тем, что своей массой противодействует распору сводов; Пинакль – остроконечная башенка, которой нагружали вершину контрфорса в месте примыкания к нему аркбутана; Столб-устой – мог быть простого сечения или представлять собой «пучок колонн» ; Нервюра – ребро арки свода. Система нервюров образует каркас, поддерживающий облегчённую кладку свода.

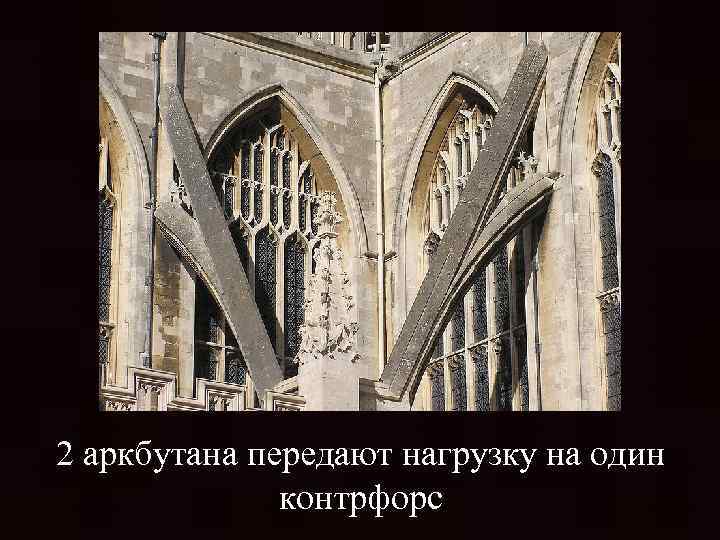

2 аркбутана передают нагрузку на один контрфорс

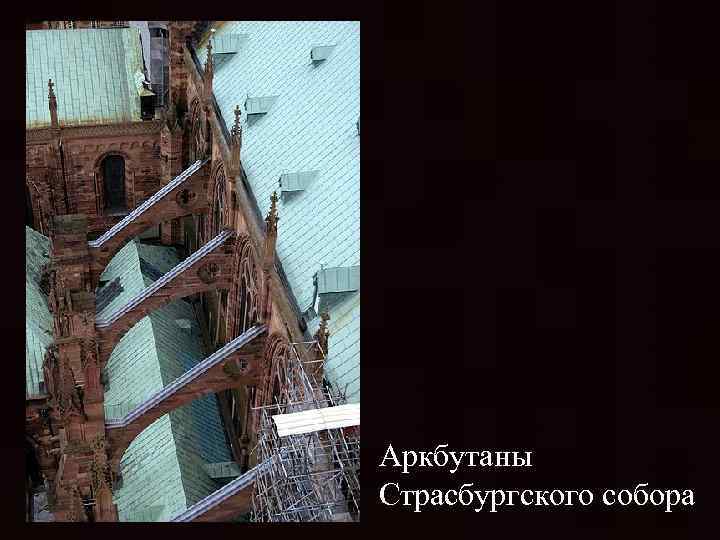

Аркбутаны Страсбургского собора

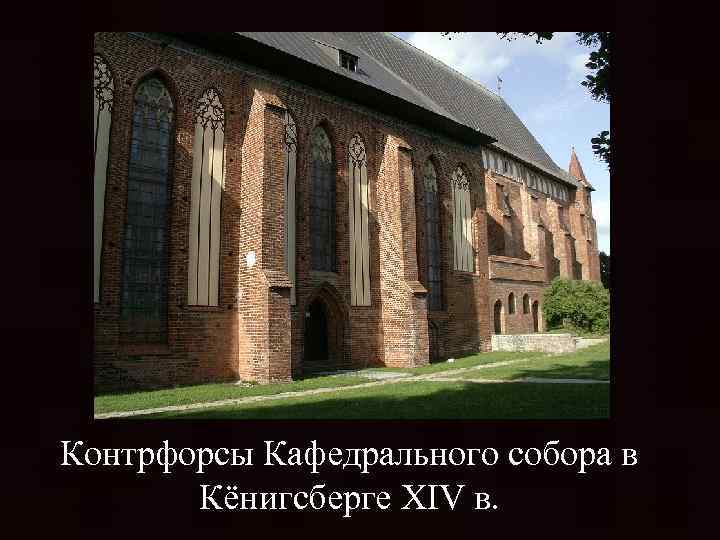

Контрфорсы Кафедрального собора в Кёнигсберге XIV в.

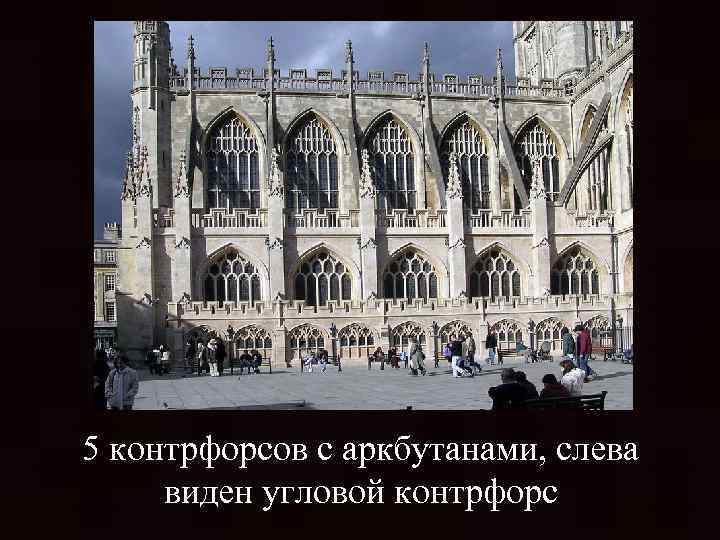

5 контрфорсов с аркбутанами, слева виден угловой контрфорс

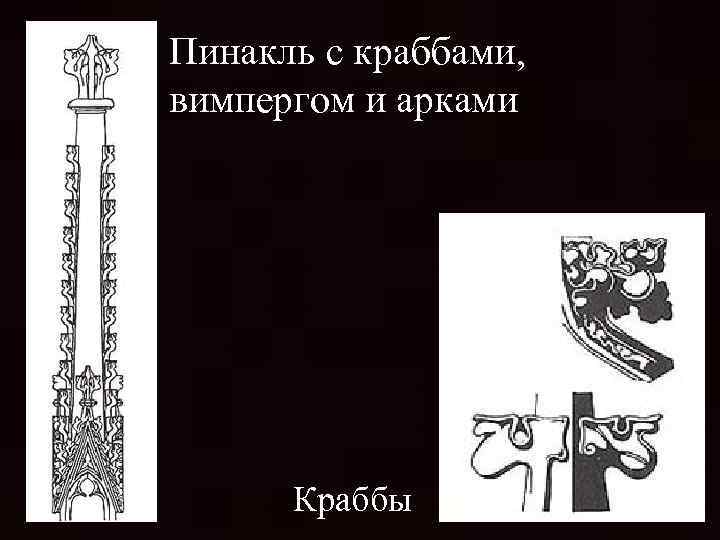

Пинакль с краббами, вимпергом и арками Краббы

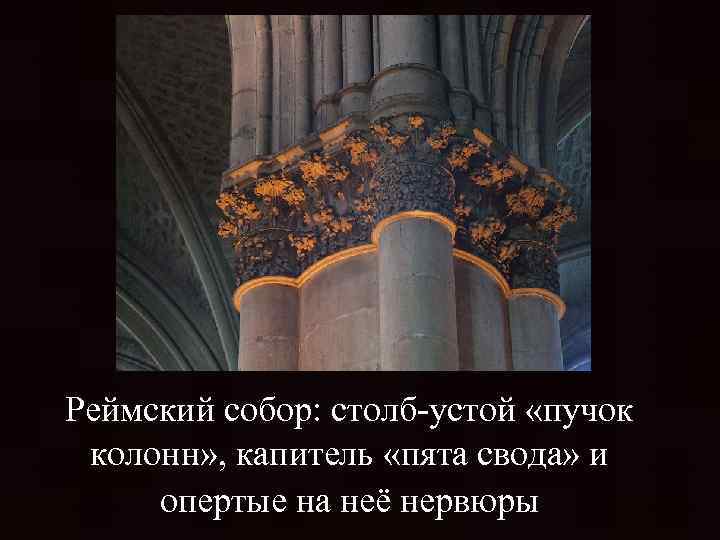

Реймский собор: столб-устой «пучок колонн» , капитель «пята свода» и опертые на неё нервюры

Схемы различных нервюрных сводов

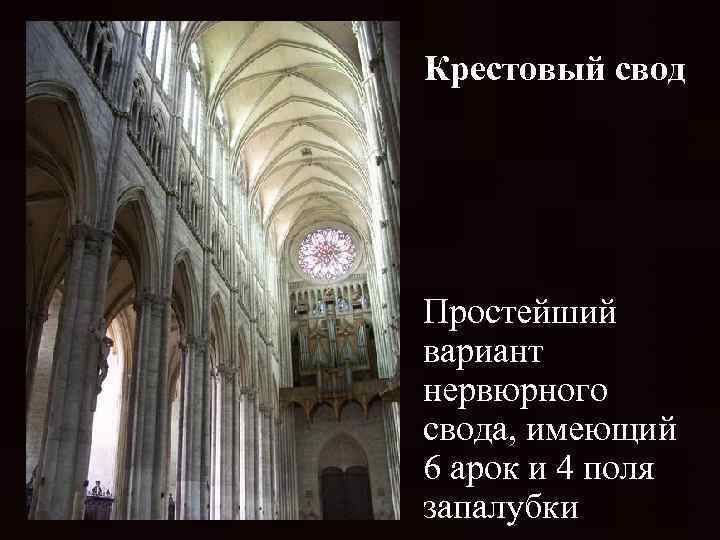

Крестовый свод Простейший вариант нервюрного свода, имеющий 6 арок и 4 поля запалубки

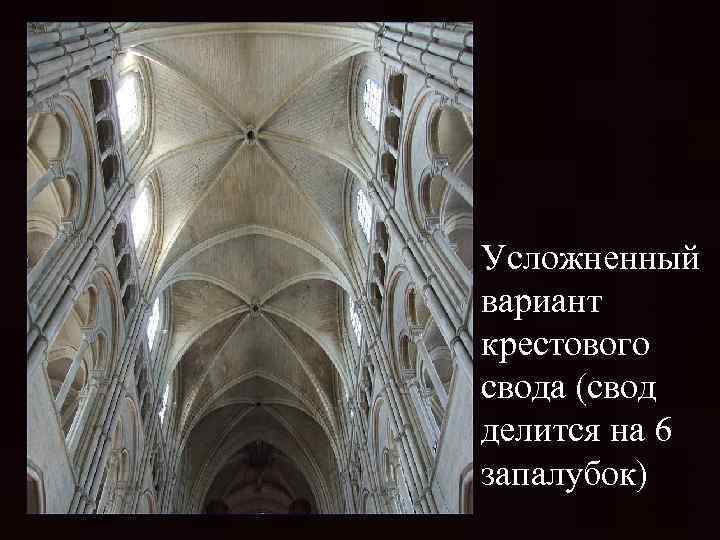

Усложненный вариант крестового свода (свод делится на 6 запалубок)

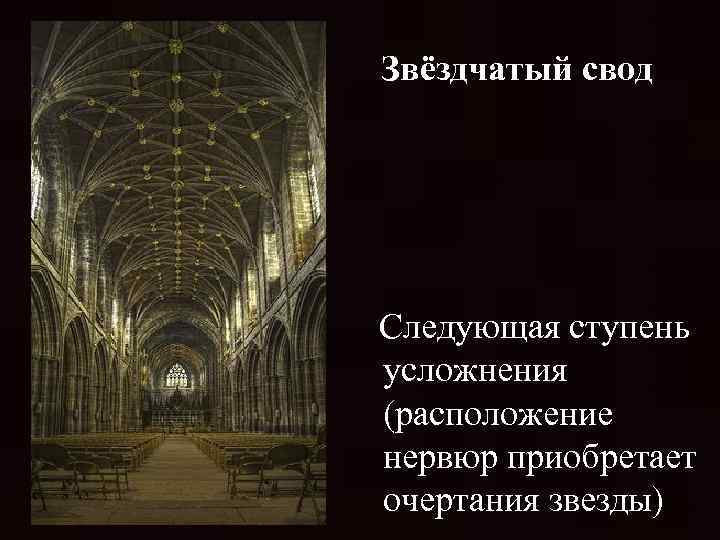

Звёздчатый свод Следующая ступень усложнения (расположение нервюр приобретает очертания звезды)

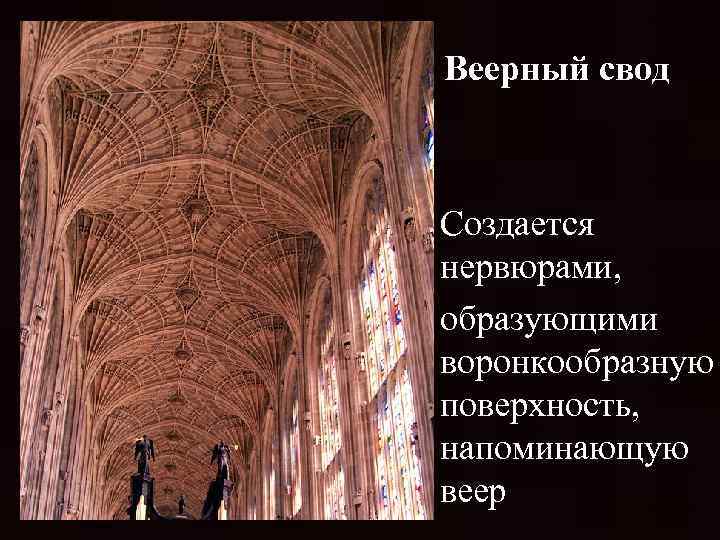

Веерный свод Создается нервюрами, образующими воронкообразную поверхность, напоминающую веер

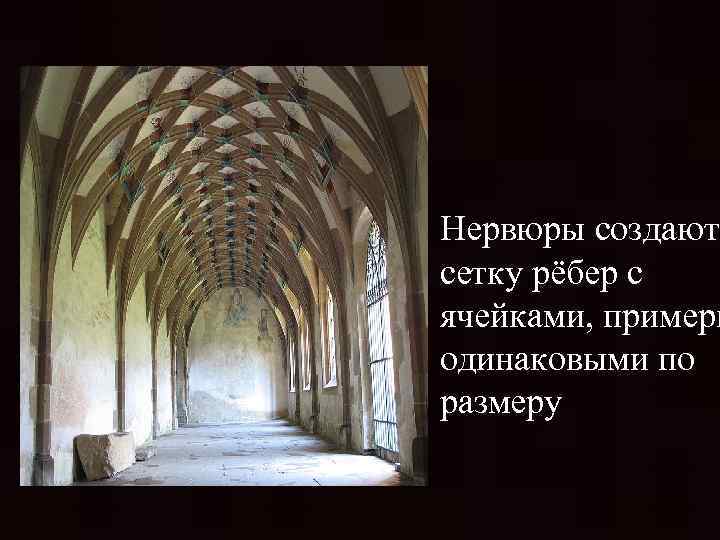

Нервюры создают сетку рёбер с ячейками, примерн одинаковыми по размеру

3 этапа развития готической архитектуры: 1. ранний 12 -сер. 13 вв. 2. зрелый (высокая готика) 13 -сер14 вв. 3. поздний (пламенеющая готика) 15 -нач. 16 вв.

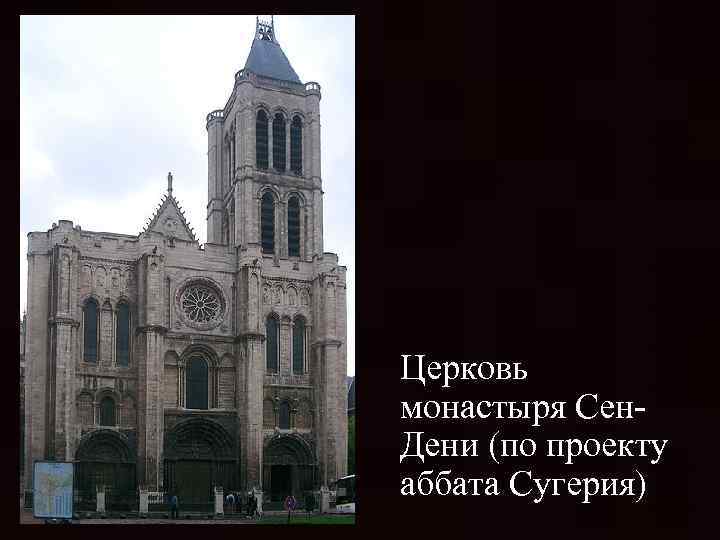

Церковь монастыря Сен. Дени (по проекту аббата Сугерия)

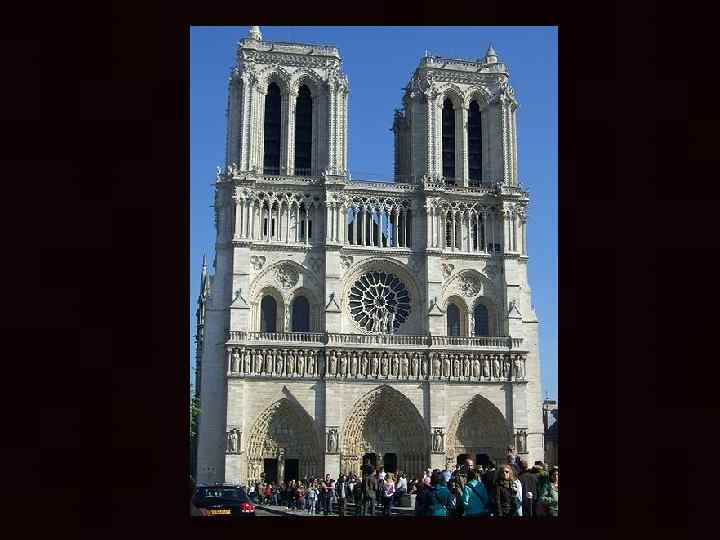

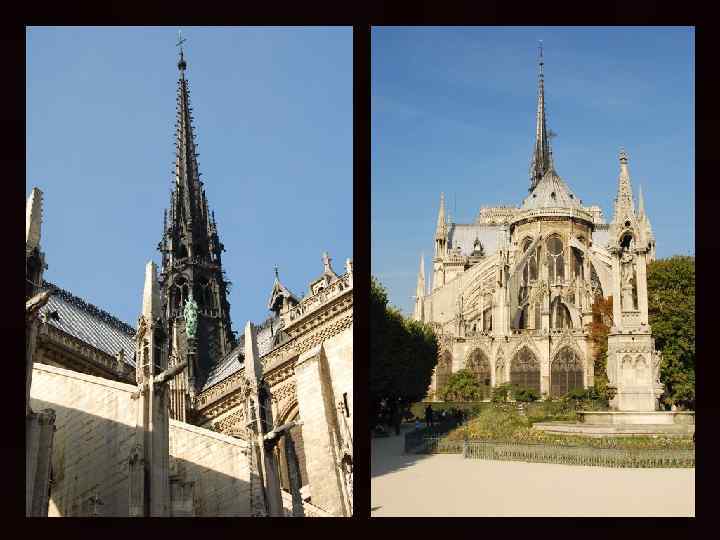

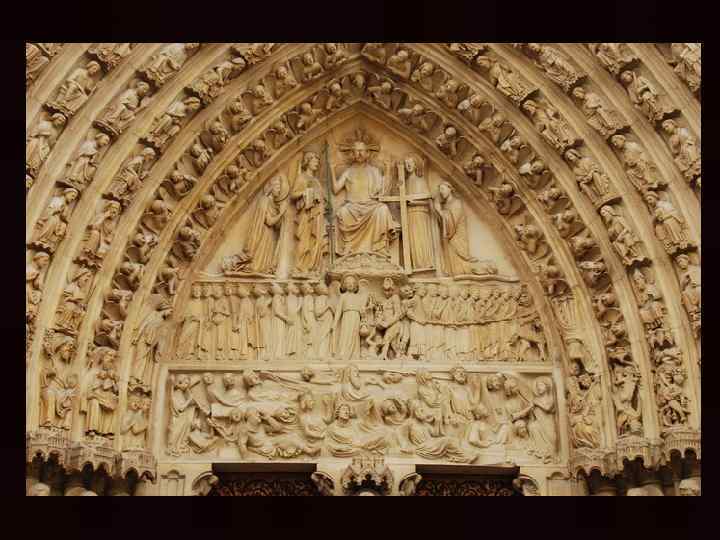

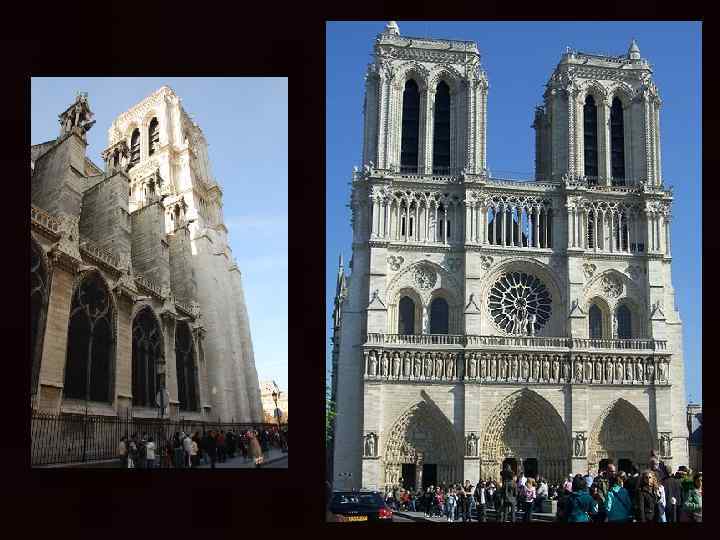

Собор Нотр-Дам в Париже 1163 – середина XIV в.

Западный фасад (ночью)

«Галерея королей»

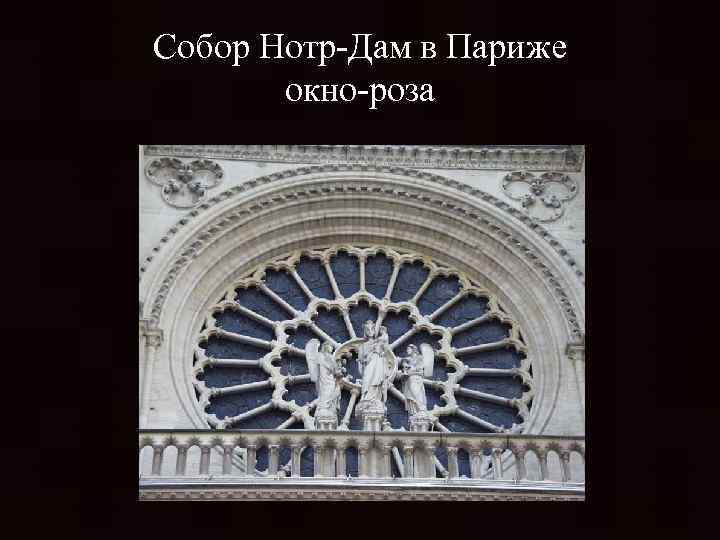

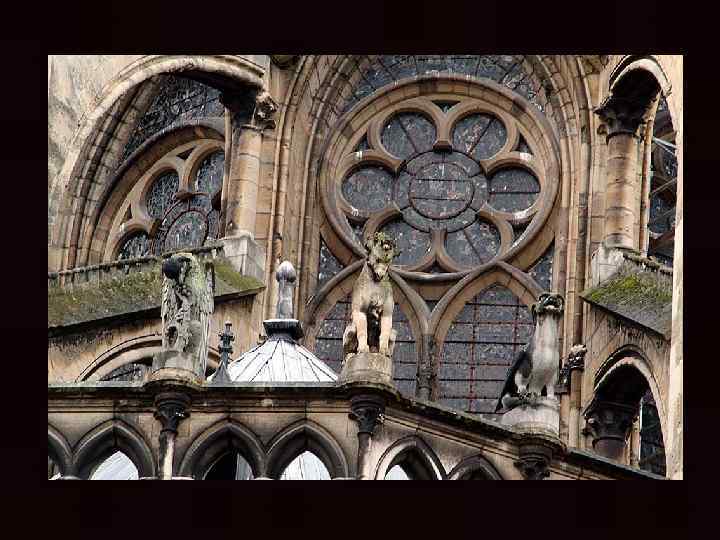

Собор Нотр-Дам в Париже окно-роза

Кафедральный Собор Святого Георга в Лимбурге

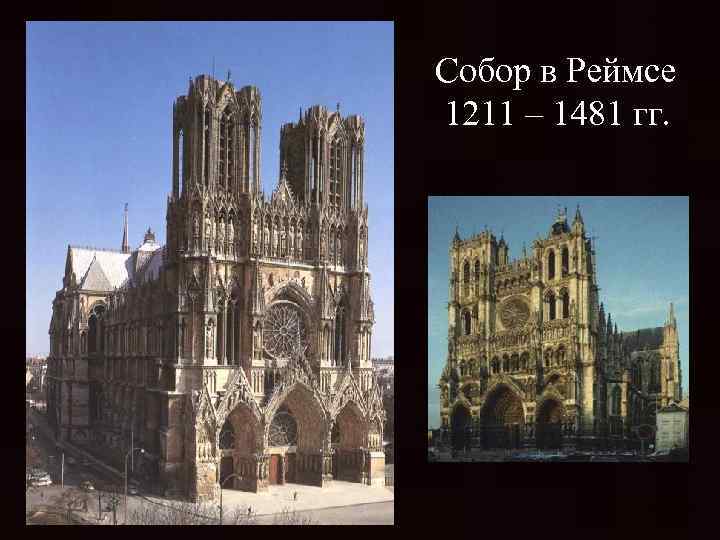

Собор в Реймсе 1211 – 1481 гг.

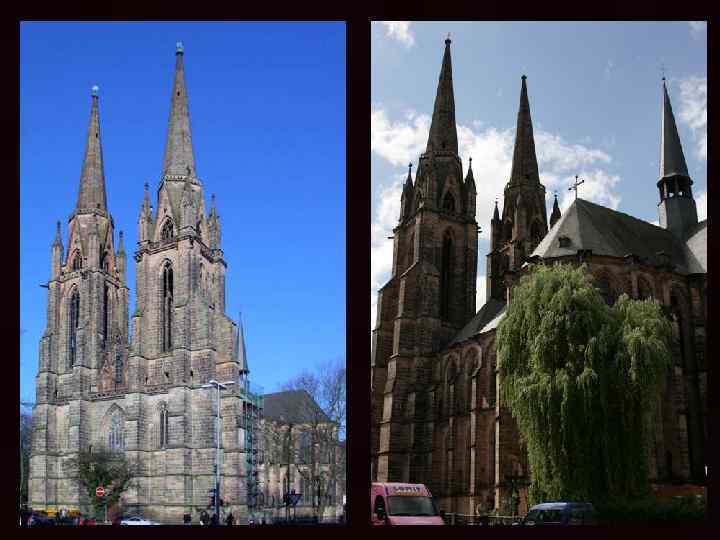

Церковь Св. Елизаветы в Марбурге

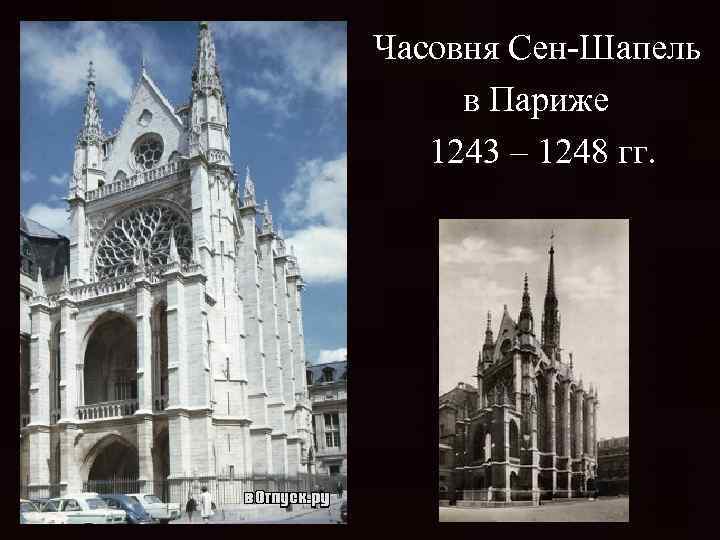

Часовня Сен-Шапель в Париже 1243 – 1248 гг.

Ратуша в Сен Кантене 1351 - 1509 гг. (фасад)

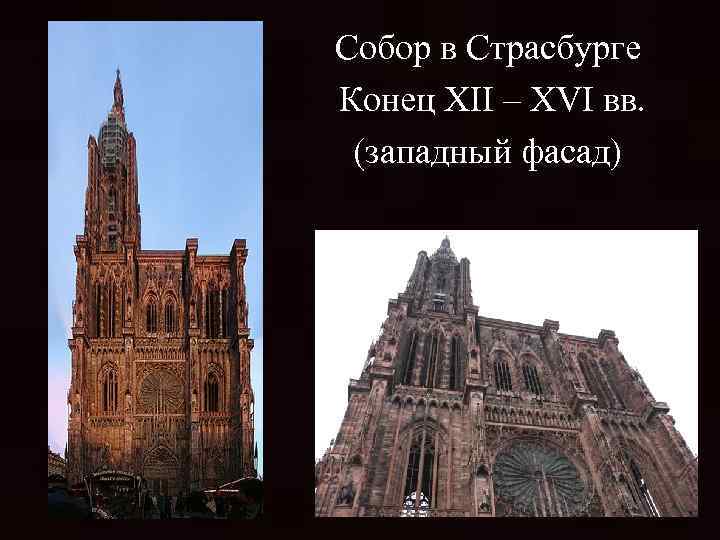

Собор в Страсбурге Конец XII – XVI вв. (западный фасад)

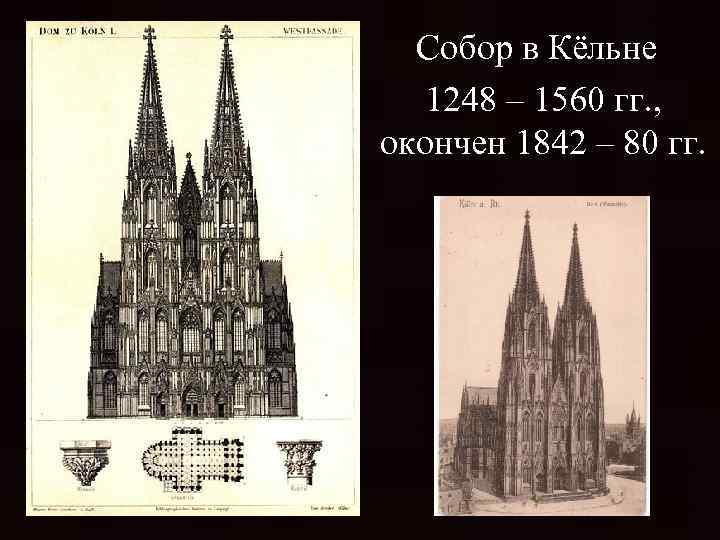

Собор в Кёльне 1248 – 1560 гг. , окончен 1842 – 80 гг.
