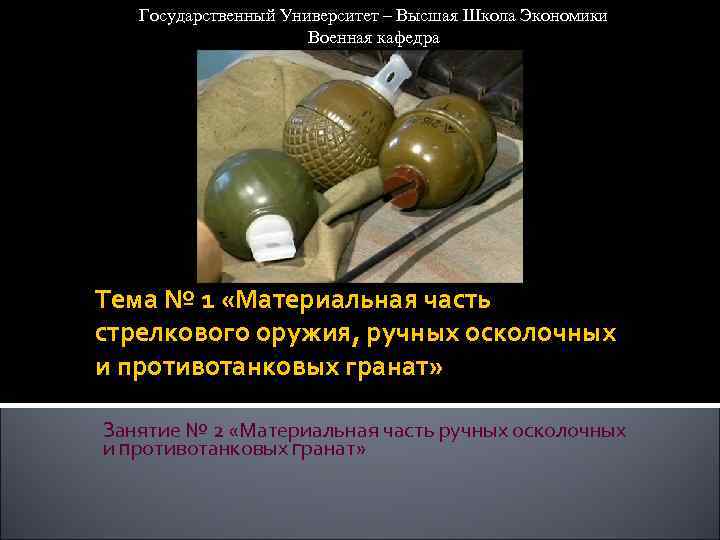

Государственный Университет – Высшая Школа Экономики Военная кафедра Тема № 1 «Материальная часть стрелкового оружия, ручных осколочных и противотанковых гранат» Занятие № 2 «Материальная часть ручных осколочных и противотанковых гранат»

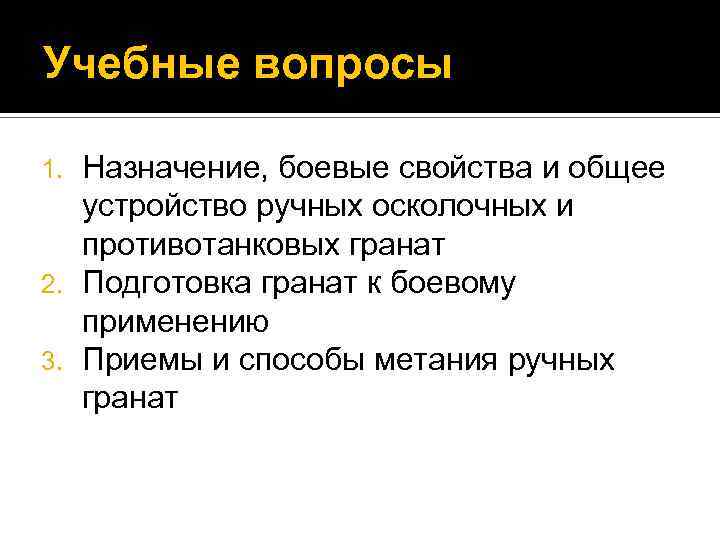

Учебные вопросы Назначение, боевые свойства и общее устройство ручных осколочных и противотанковых гранат 2. Подготовка гранат к боевому применению 3. Приемы и способы метания ручных гранат 1.

Историческая справка. Граната РГД 33 Граната (от латыни "зернистый") боеприпас, предназначенный для поражения живой силы и военной техники противника на ближних дис танциях. Поражение наносится осколками, ударной волной или кумулятив ной струей. Характеристики: Разработана: 1933 г. Относится к противопехотным осколочным ручным гранатам дистанционного действия двойного типа. Время горения замедлителя запала, сек: 3. 5 4 Вес: 600 гр. На ее основы были разработаны гранаты РГ 41 и РГ 42

Назначение Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою в различных условиях местности и в любое время года при температуре воздуха от +50 С до – 50 С а – РГД 5 б – РГ 42 в – Ф 1 Ручные осколочные гранаты: 1 капсюль – детонатор; 2 – замедлитель; 3 – корпус; 4 – трубка для запала; 5 – разрывной заряд; 6 – капсюль воспламенитель; 7 – ударник; 8 – боевая пружина; 9 – направляющая шайба; 10 – трубка ударного механизма; 11 – спусковой рычаг; 12 – запал; 13 – предохранительная чека; 14 – металлическая лента; 15 – соединительная втулка.

Граната РГ 42 Характеристики Масса гранаты — 420 г. Дальность броска — 30 40 м. Время замедления — 3, 2 4, 2 с. Радиус убойного действия осколков — до 25 м. Состоит на вооружении в ВС России и ряда других государств

Граната РГД 5 Характеристики Масса гранаты — 310 г. Дальность броска — 40 50 м. Время замедления — 3, 2 4, 2 с. Радиус убойного действия осколков — 25 м. Состоит на вооружении в ВС России и ряда других государств

Граната Ф 1 Характеристики: Масса гранаты, г 600 Масса чугунного чехла, г 540 Масса ВВ (Тротил), г 60 Средняя дальность броска, м 35 45 Время горения запала, 3, 2 4, 2 с Радиус убойного действия осколков, м 200

Запал гранаты УЗРГМ (УЗРГМ 2) 1 трубка ударного механизма; 2 направляющая шайба; 3 ударник; 4 капсюль воспламенитель; 5 втулка замедлителя; 6 спусковой рычаг; 7 капсюль детонатор; 8 замедлитель; 9 соединительная втулка; 10 шайба ударника; 11 боевая пружина; 12 предохранительная чека общий вид в разрезе

Граната РГН Вес снаряженной гранаты – 310 г Средняя дальность броска гранаты – 25 45 м Запал – УДЗ Время горения замедлителя запала – 3, 3 4, 3 сек Радиус разлёта убойных осколков – до 20 м Вес разрывного снаряда – 114 г Вид разрывного заряда – тротил с гексогеном Время дальнего взведения – 1, 0 1, 8 сек.

Граната РГО Вес снаряженной гранаты – 530 г Средняя дальность броска гранаты – 20 40 м Запал – УДЗ Время горения замедлителя запала – 3, 3 4, 3 сек Радиус разлёта убойных осколков – до 200 м Вес разрывного снаряда – 92 г Вид разрывного заряда – тротил с гексогеном Время дальнего взведения – 1, 0 1, 8 сек.

Противотанковая граната РКГ 3 Ручная кумулятивная граната РКГ 3 противотанковая граната направленного действия, предназначенная для борьбы с САУ, бронетранспортерами, БМП противника, а также для разрушения долговременных и полевых оборонительных средств и сооружений. Граната метается только из укрытия. Характеристики Дальность броска гранаты 15 20 м. Вес снаряженной гранаты 1070 г. Бронепробиваемость — 170 мм (РКГ 3 Е), 220 мм (РКГ 3 ЕМ). Состоит на вооружении в ВС России.

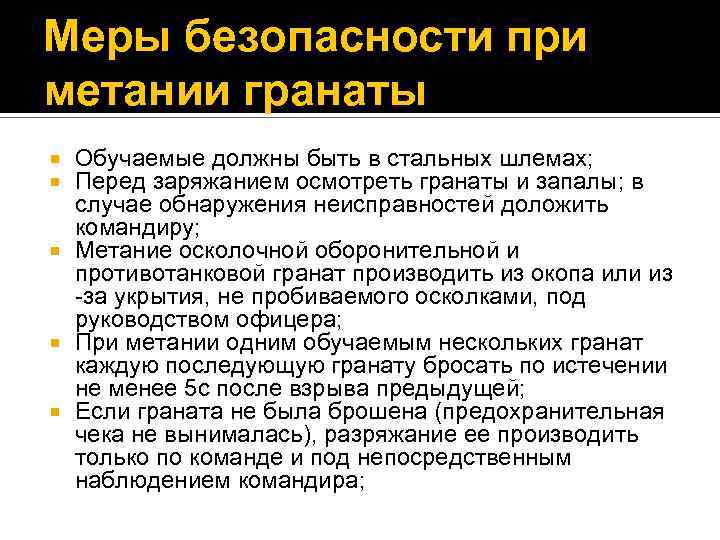

Меры безопасности при метании гранаты Обучаемые должны быть в стальных шлемах; Перед заряжанием осмотреть гранаты и запалы; в случае обнаружения неисправностей доложить командиру; Метание осколочной оборонительной и противотанковой гранат производить из окопа или из за укрытия, не пробиваемого осколками, под руководством офицера; При метании одним обучаемым нескольких гранат каждую последующую гранату бросать по истечении не менее 5 с после взрыва предыдущей; Если граната не была брошена (предохранительная чека не вынималась), разряжание ее производить только по команде и под непосредственным наблюдением командира;

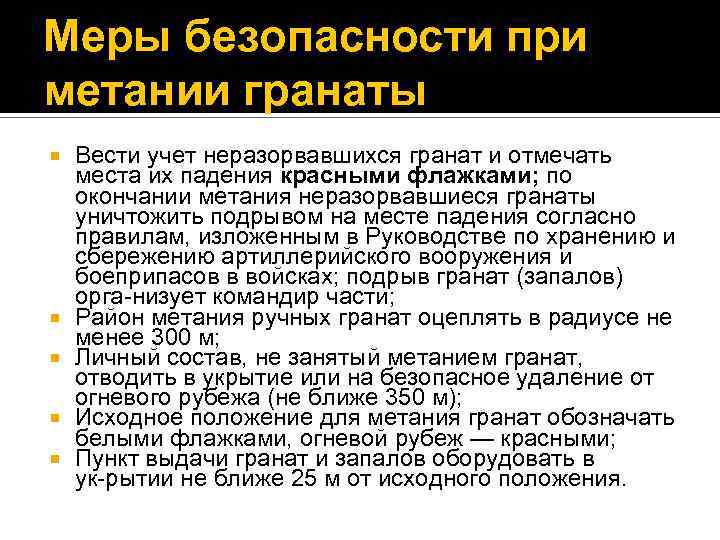

Меры безопасности при метании гранаты Вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания неразорвавшиеся гранаты уничтожить подрывом на месте падения согласно правилам, изложенным в Руководстве по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках; подрыв гранат (запалов) орга низует командир части; Район метания ручных гранат оцеплять в радиусе не менее 300 м; Личный состав, не занятый метанием гранат, отводить в укрытие или на безопасное удаление от огневого рубежа (не ближе 350 м); Исходное положение для метания гранат обозначать белыми флажками, огневой рубеж — красными; Пункт выдачи гранат и запалов оборудовать в ук рытии не ближе 25 м от исходного положения.

Подготовка гранат к боевому применению Гранаты поступают в войска в деревянных ящиках. В ящик, гранаты, рукоятки и запалы укладываются отдель но в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка. Все запасы гранат и запалов, кроме носимых, хранить в заводской укупорке. Гранаты солдатами переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь. В танках гранаты и отдельно от них запалы укладываются в сумки. Перед укладкой в гранатную сумку и перед заряжанием гранаты и запалы осматриваются. При осмотре обращать внимание на то, чтобы корпус гранаты не имел глубоких вмятин и проржавления; трубка для запала не была засоренной и не имела сквозных повреждений; запал был чистым и не имел проржавления и помятостей; концы предохранительной чеки были разведены и не имели тре щин на изгибах. Запалы с трещинами или с зеленым налетом к приме нению непригодны. Оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Если они были загрязнены или подмочены, при первой возможности гранаты тщатель но обтереть и просушить на солнце или в теплом помеще нии, но не около огня. Просушивать гранаты обязательно под наблюдением. Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на склад для уничтожения.

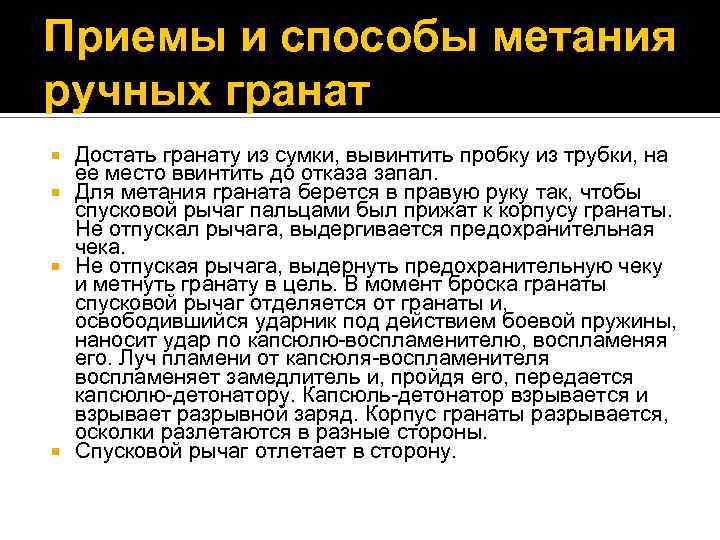

Приемы и способы метания ручных гранат Достать гранату из сумки, вывинтить пробку из трубки, на ее место ввинтить до отказа запал. Для метания граната берется в правую руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпускал рычага, выдергивается предохранительная чека. Не отпуская рычага, выдернуть предохранительную чеку и метнуть гранату в цель. В момент броска гранаты спусковой рычаг отделяется от гранаты и, освободившийся ударник под действием боевой пружины, наносит удар по капсюлю воспламенителю, воспламеняя его. Луч пламени от капсюля воспламенителя воспламеняет замедлитель и, пройдя его, передается капсюлю детонатору. Капсюль детонатор взрывается и взрывает разрывной заряд. Корпус гранаты разрывается, осколки разлетаются в разные стороны. Спусковой рычаг отлетает в сторону.
