Государственное бюджетное учреждение саратовской области среднего профессионального образования Поволжский колледж технологий и менеджмента Дипломный проект по теме: «Анализ системы эксплуатации и технического обслуживания КЭН-I энергоблока ВВЭР-1000» Выполнила: Студент гр. 127 Шестаев А. С. Руководитель: Демидов А. В.

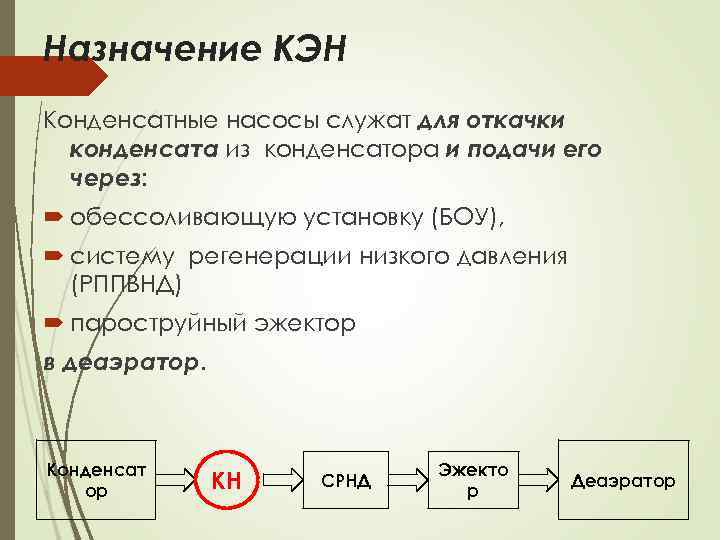

Назначение КЭН Конденсатные насосы служат для откачки конденсата из конденсатора и подачи его через: обессоливающую установку (БОУ), систему регенерации низкого давления (РППВНД) пароструйный эжектор в деаэратор. Конденсат ор КН СРНД Эжекто р Деаэратор

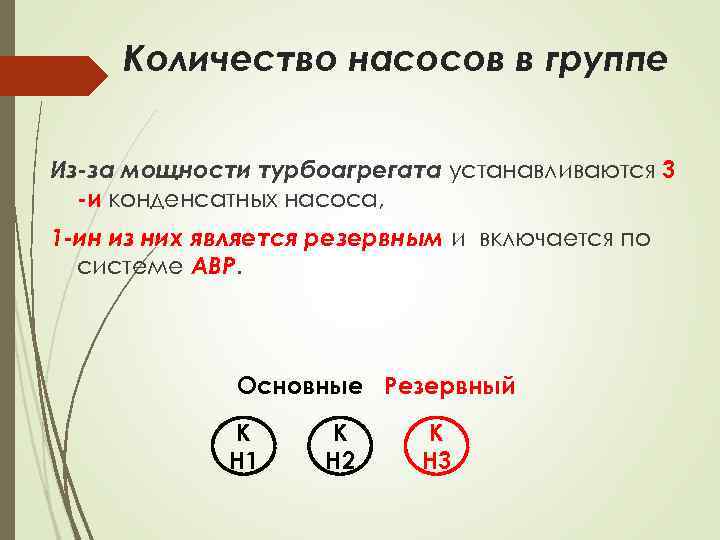

Количество насосов в группе Из-за мощности турбоагрегата устанавливаются 3 -и конденсатных насоса, 1 -ин из них является резервным и включается по системе АВР. Основные Резервный К Н 1 К Н 2 К Н 3

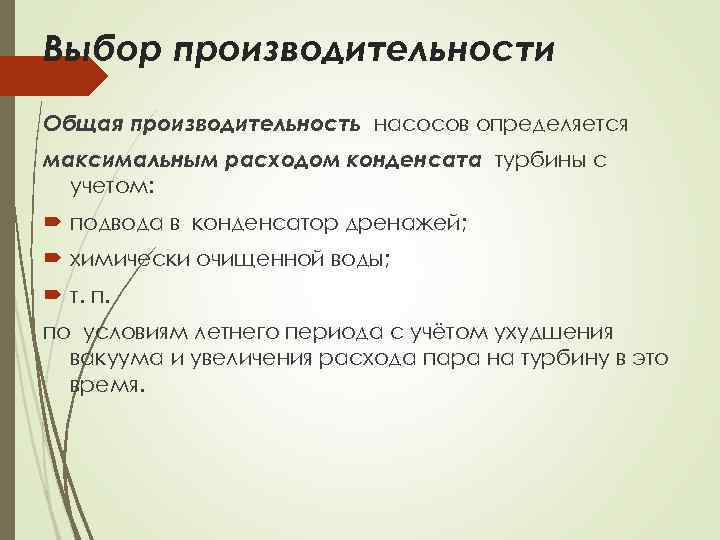

Выбор производительности Общая производительность насосов определяется максимальным расходом конденсата турбины с учетом: подвода в конденсатор дренажей; химически очищенной воды; т. п. по условиям летнего периода с учётом ухудшения вакуума и увеличения расхода пара на турбину в это время.

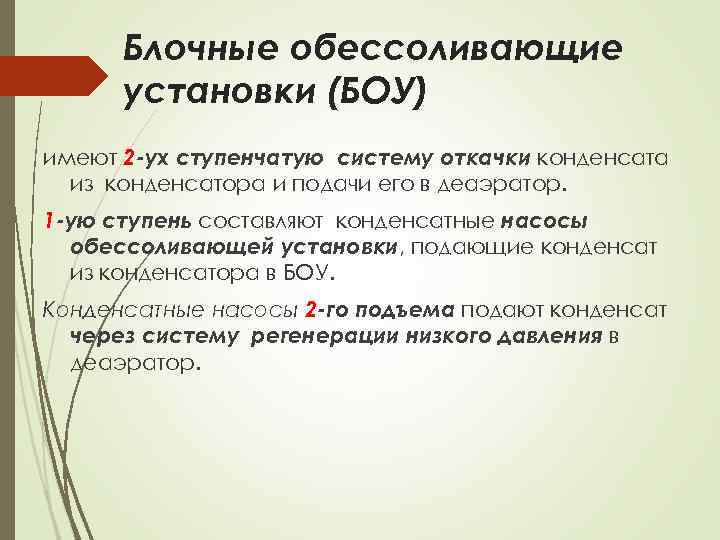

Блочные обессоливающие установки (БОУ) имеют 2 -ух ступенчатую систему откачки конденсата из конденсатора и подачи его в деаэратор. 1 -ую ступень составляют конденсатные насосы обессоливающей установки, подающие конденсат из конденсатора в БОУ. Конденсатные насосы 2 -го подъема подают конденсат через систему регенерации низкого давления в деаэратор.

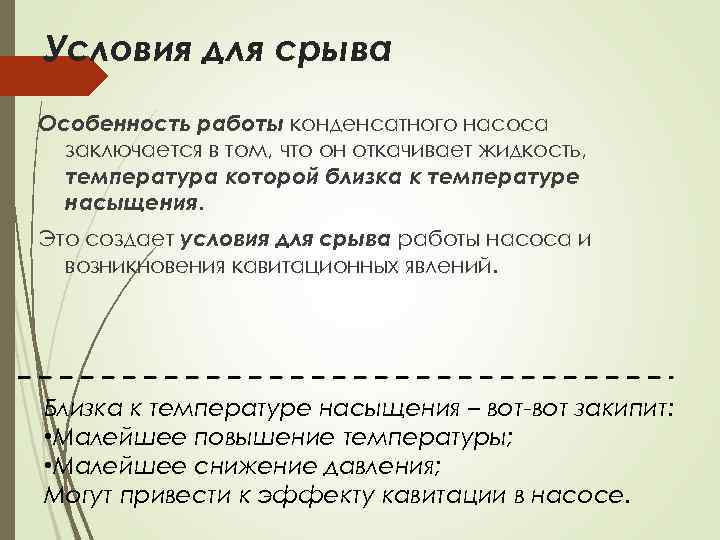

Условия для срыва Особенность работы конденсатного насоса заключается в том, что он откачивает жидкость, температура которой близка к температуре насыщения. Это создает условия для срыва работы насоса и возникновения кавитационных явлений. Близка к температуре насыщения – вот-вот закипит: • Малейшее повышение температуры; • Малейшее снижение давления; Могут привести к эффекту кавитации в насосе.

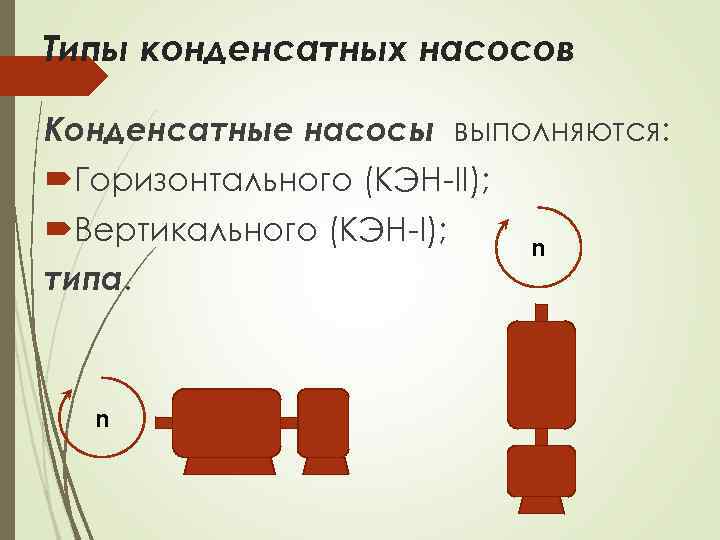

Типы конденсатных насосов Конденсатные насосы выполняются: Горизонтального (КЭН-II); Вертикального (КЭН-I); типа. n n

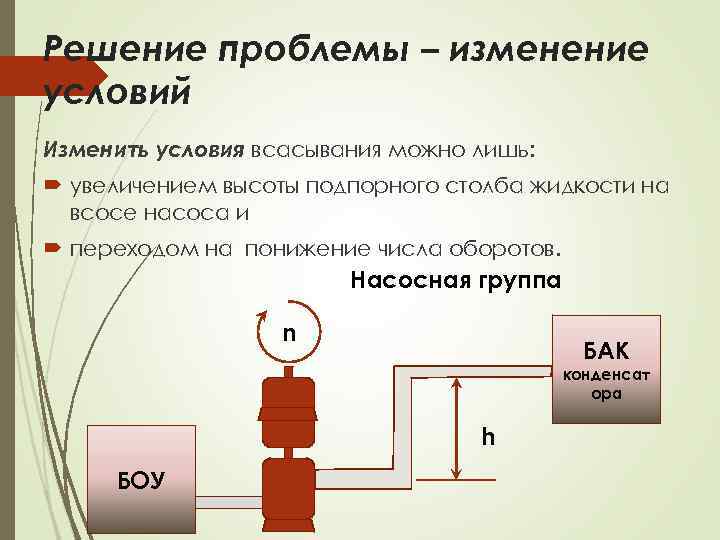

Решение проблемы – изменение условий Изменить условия всасывания можно лишь: увеличением высоты подпорного столба жидкости на всосе насоса и переходом на понижение числа оборотов. Насосная группа n БАК конденсат ора h БОУ

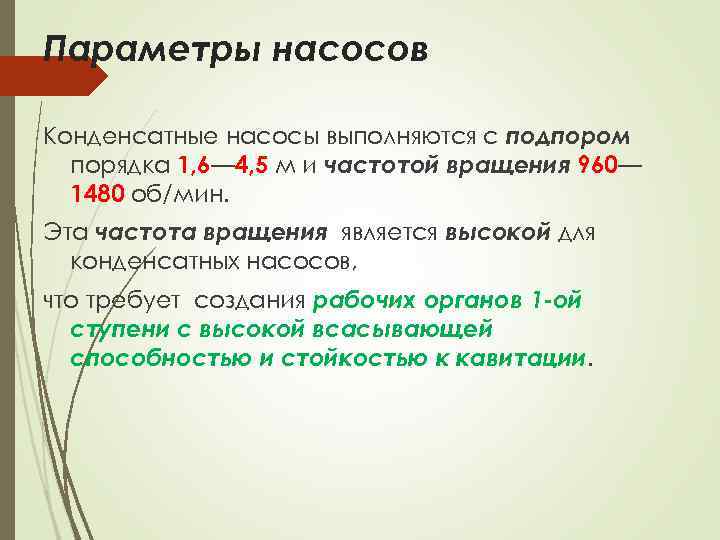

Параметры насосов Конденсатные насосы выполняются с подпором порядка 1, 6— 4, 5 м и частотой вращения 960— 1480 об/мин. Эта частота вращения является высокой для конденсатных насосов, что требует создания рабочих органов 1 -ой ступени с высокой всасывающей способностью и стойкостью к кавитации.

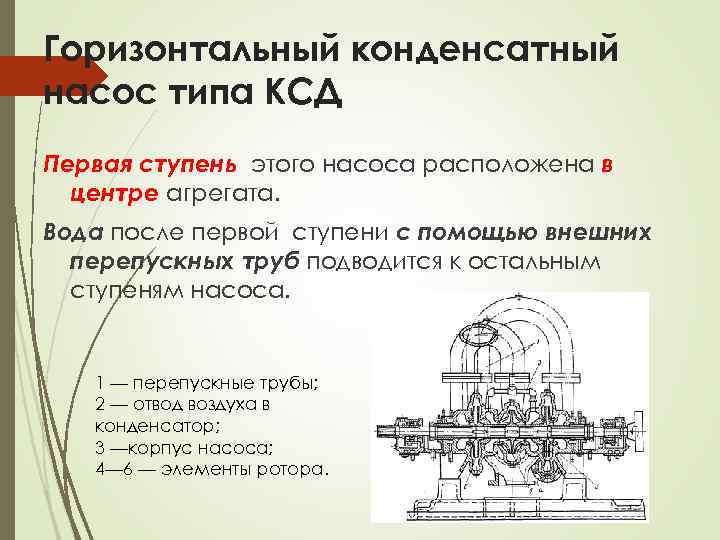

Горизонтальный конденсатный насос типа КСД Первая ступень этого насоса расположена в центре агрегата. Вода после первой ступени с помощью внешних перепускных труб подводится к остальным ступеням насоса. 1 — перепускные трубы; 2 — отвод воздуха в конденсатор; 3 —корпус насоса; 4— 6 — элементы ротора.

Вертикальный конденсатный насос типа Кс. В 1 — внешний корпус; 2 —внутренний корпус; 3 —вал; 4 — упорный подшипник; 5 —сальник; 6 — ввод конденсата к сальнику; 7 —муфта насоса; 8 —клапан; 9 — отвод воздуха в паровое простая конденсатора.

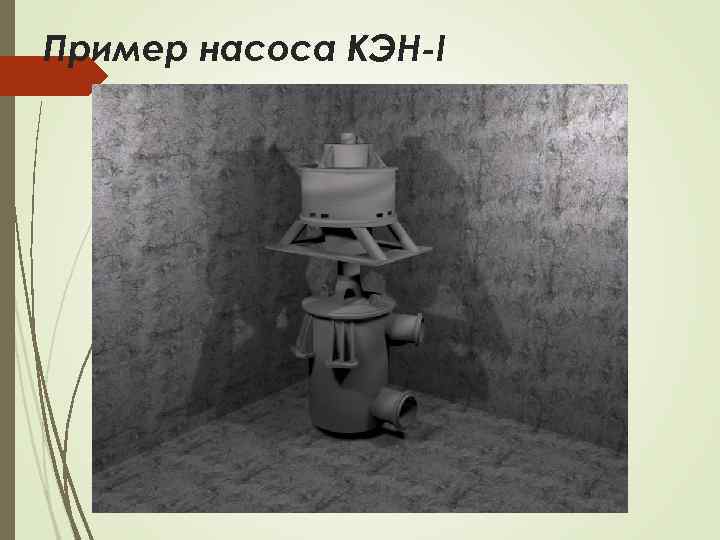

Пример насоса КЭН-I

Конструкция насоса 1 — наружный корпус; 2 — внутренний корпус; 3 — ротор; 4 и 5 — подшипник соответственно верхний и нижний; 6— упругопальцевая муфта;

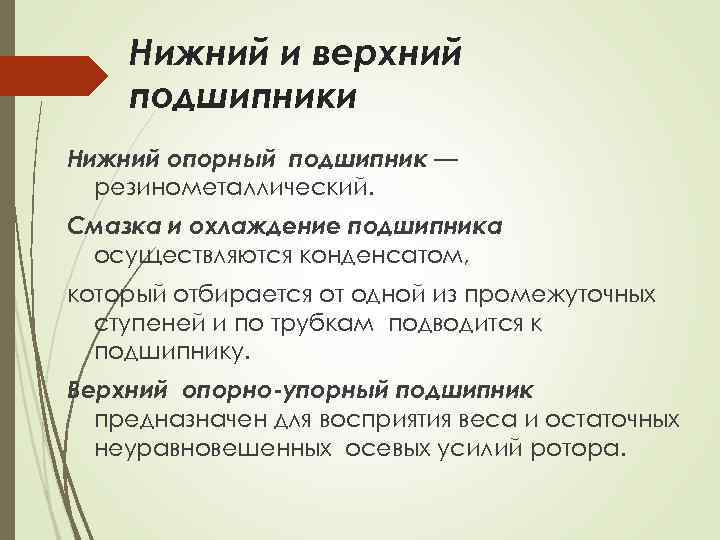

Нижний и верхний подшипники Нижний опорный подшипник — резинометаллический. Смазка и охлаждение подшипника осуществляются конденсатом, который отбирается от одной из промежуточных ступеней и по трубкам подводится к подшипнику. Верхний опорно-упорный подшипник предназначен для восприятия веса и остаточных неуравновешенных осевых усилий ротора.

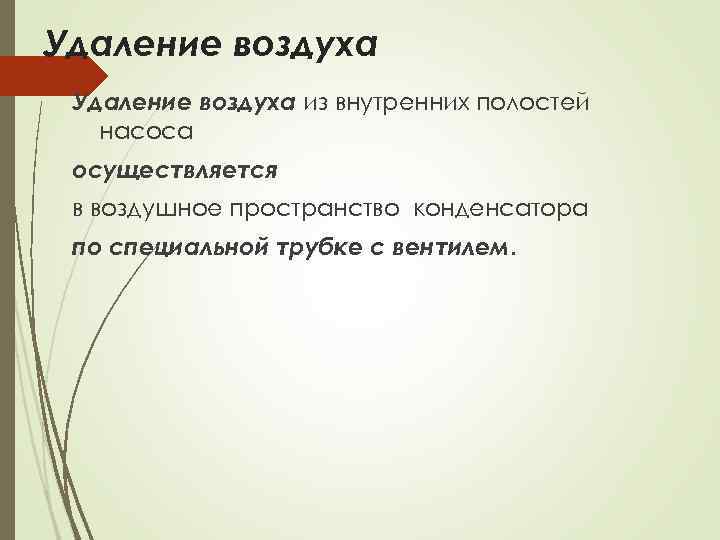

Удаление воздуха из внутренних полостей насоса осуществляется в воздушное пространство конденсатора по специальной трубке с вентилем.

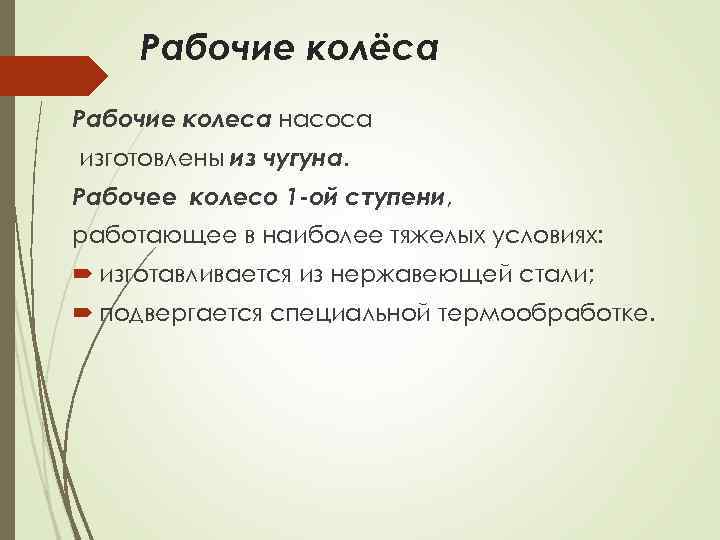

Рабочие колёса Рабочие колеса насоса изготовлены из чугуна. Рабочее колесо 1 -ой ступени, работающее в наиболее тяжелых условиях: изготавливается из нержавеющей стали; подвергается специальной термообработке.

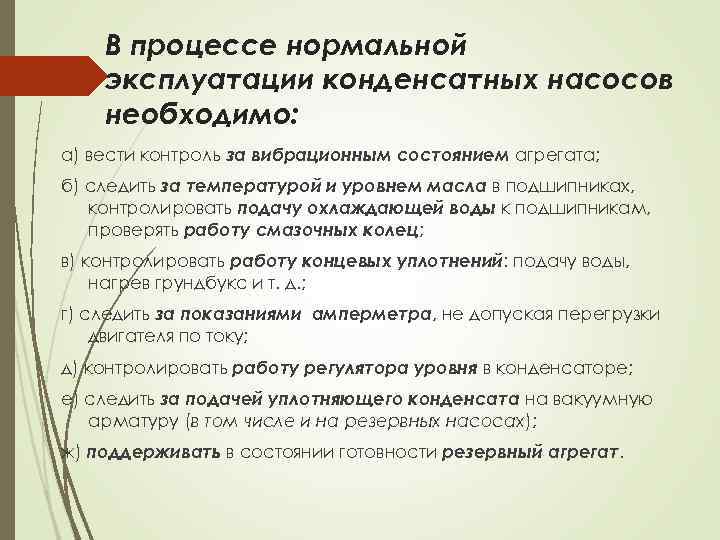

В процессе нормальной эксплуатации конденсатных насосов необходимо: а) вести контроль за вибрационным состоянием агрегата; б) следить за температурой и уровнем масла в подшипниках, контролировать подачу охлаждающей воды к подшипникам, проверять работу смазочных колец; в) контролировать работу концевых уплотнений: подачу воды, нагрев грундбукс и т. д. ; г) следить за показаниями амперметра, не допуская перегрузки двигателя по току; д) контролировать работу регулятора уровня в конденсаторе; е) следить за подачей уплотняющего конденсата на вакуумную арматуру (в том числе и на резервных насосах); ж) поддерживать в состоянии готовности резервный агрегат.

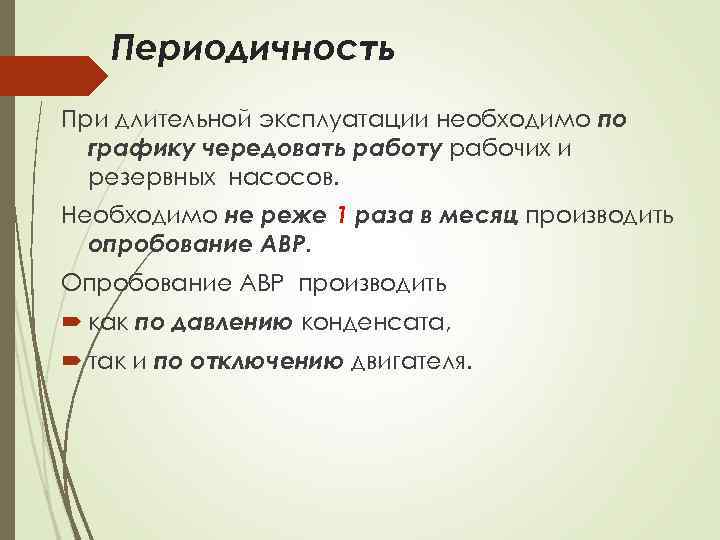

Периодичность При длительной эксплуатации необходимо по графику чередовать работу рабочих и резервных насосов. Необходимо не реже 1 раза в месяц производить опробование АВР. Опробование АВР производить как по давлению конденсата, так и по отключению двигателя.

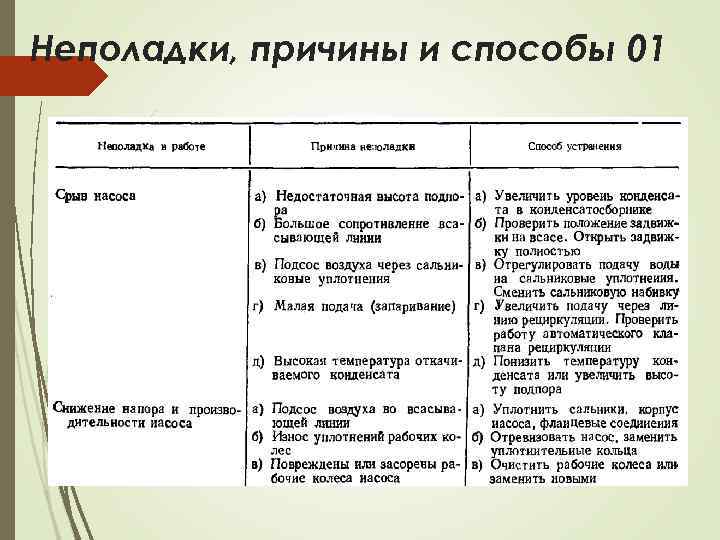

Неполадки, причины и способы 01

Неполадки, причины и способы 02

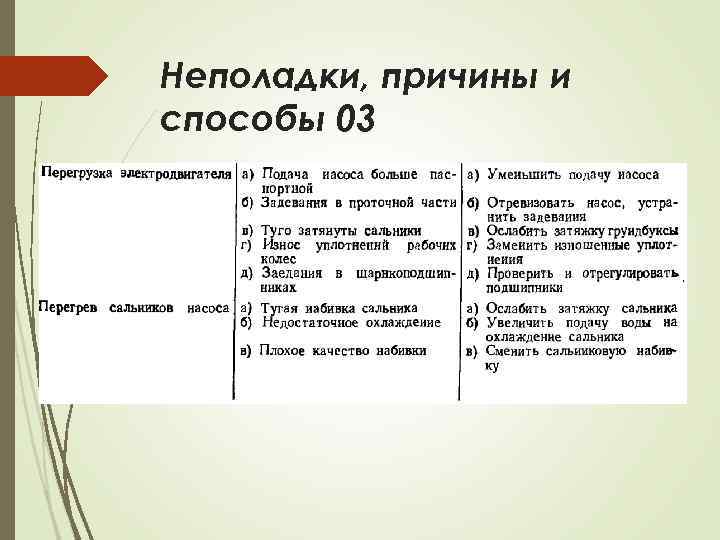

Неполадки, причины и способы 03

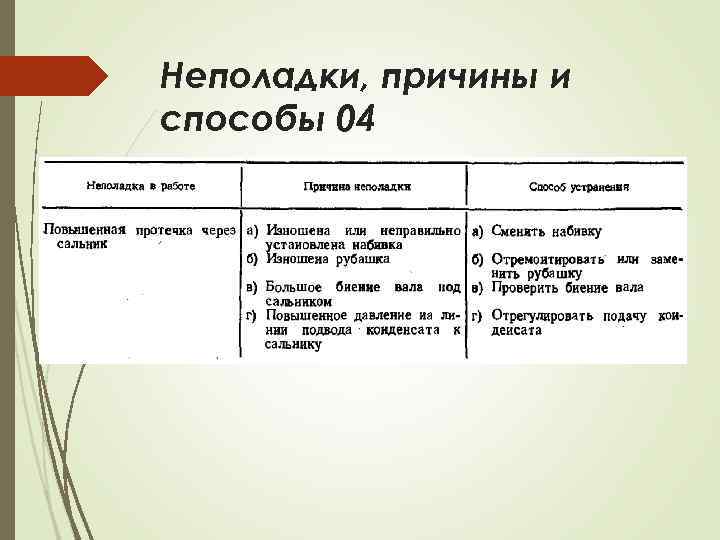

Неполадки, причины и способы 04

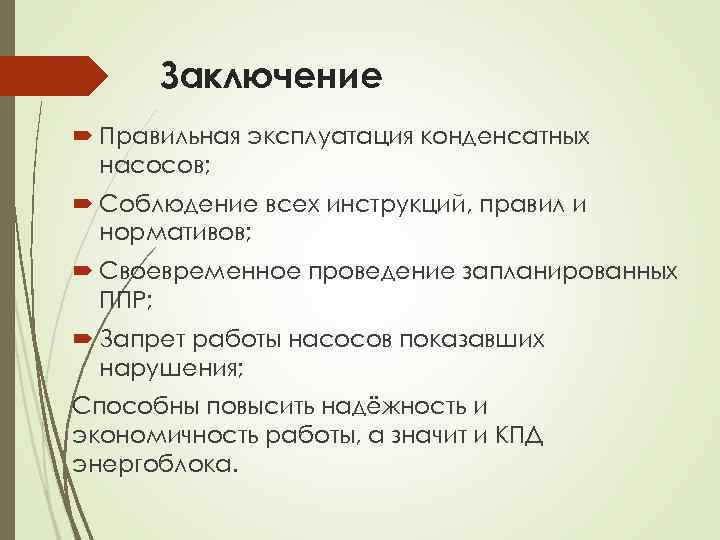

Заключение Правильная эксплуатация конденсатных насосов; Соблюдение всех инструкций, правил и нормативов; Своевременное проведение запланированных ППР; Запрет работы насосов показавших нарушения; Способны повысить надёжность и экономичность работы, а значит и КПД энергоблока.

ФИНИШ
