ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ЖИРНОВСКИЙ НЕФТЯНОЙ ТЕХНИКУМ» студент 6 курса, группа Э-290 Бакаев Замир Басырович Тема: Пути совершенствования щадящей перфорации скважин

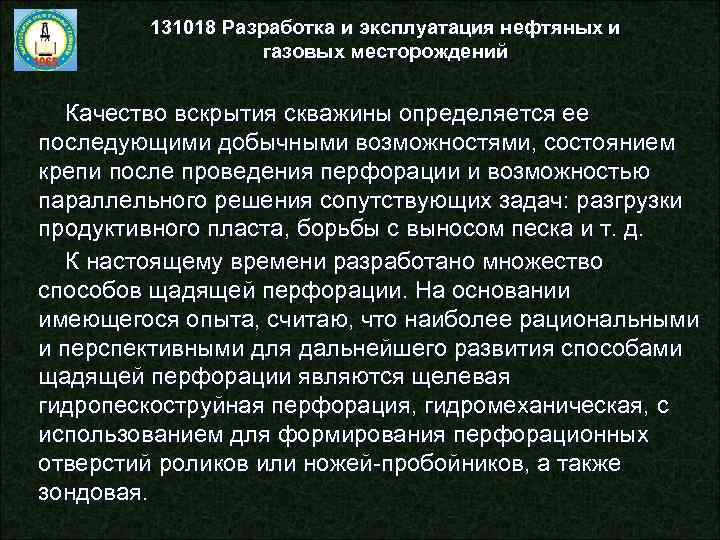

131018 Разработка и эксплуатация нефтяных и газовых месторождений Качество вскрытия скважины определяется ее последующими добычными возможностями, состоянием крепи после проведения перфорации и возможностью параллельного решения сопутствующих задач: разгрузки продуктивного пласта, борьбы с выносом песка и т. д. К настоящему времени разработано множество способов щадящей перфорации. На основании имеющегося опыта, считаю, что наиболее рациональными и перспективными для дальнейшего развития способами щадящей перфорации являются щелевая гидропескоструйная перфорация, гидромеханическая, с использованием для формирования перфорационных отверстий роликов или ножей-пробойников, а также зондовая.
131018 Разработка и эксплуатация нефтяных и газовых месторождений Суть щелевой гидропескоструйной перфорации заключается в перемещении работающего гидропескоструйного перфоратора в обсадной колонне с созданием реза (щели). Опытами было установлено, что при длине щели, равной 40 диаметрам насадки, отраженная струя не гасит входящую. Этим явлением объясняется факт увеличения на 20 – 30% глубины щели по сравнению с точечным вскрытием.

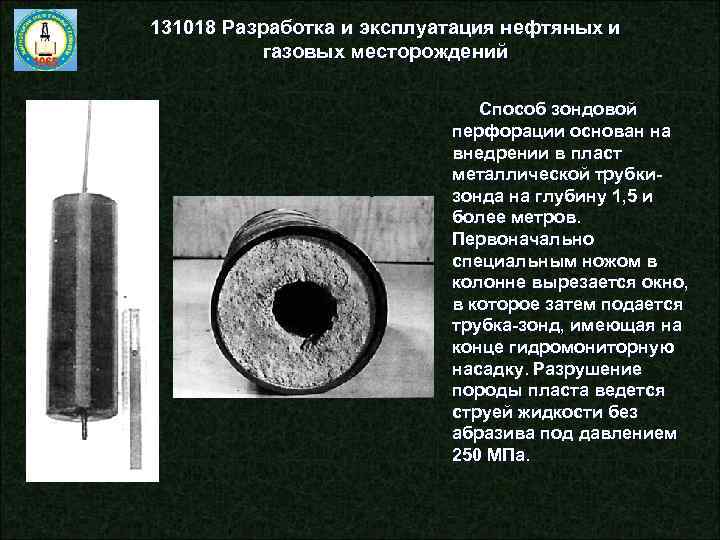

131018 Разработка и эксплуатация нефтяных и газовых месторождений Способ зондовой перфорации основан на внедрении в пласт металлической трубкизонда на глубину 1, 5 и более метров. Первоначально специальным ножом в колонне вырезается окно, в которое затем подается трубка-зонд, имеющая на конце гидромониторную насадку. Разрушение породы пласта ведется струей жидкости без абразива под давлением 250 МПа.

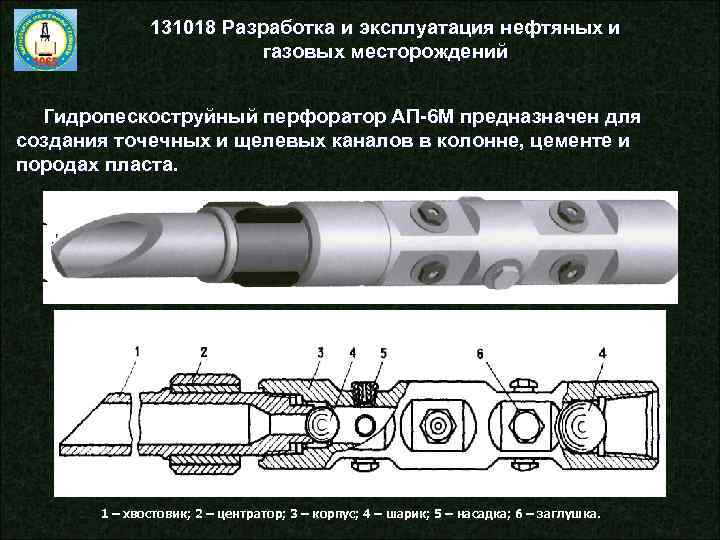

131018 Разработка и эксплуатация нефтяных и газовых месторождений Гидропескоструйный перфоратор АП-6 М предназначен для создания точечных и щелевых каналов в колонне, цементе и породах пласта. 1 – хвостовик; 2 – центратор; 3 – корпус; 4 – шарик; 5 – насадка; 6 – заглушка.
131018 Разработка и эксплуатация нефтяных и газовых месторождений Технология «Abrasi. FRAC» , разработанная специалистами компании «Шлюмберже» , за счет исключения необходимости использования пакера и колонн ГРП позволяет провести гидропескоструйную перфорацию через гибкие насосно-компрессорные трубы с последующим ГРП всего за одну техническую операцию. Применение данной технологии позволяет значительно сократить средние временные затраты на освоение скважины, ускоряет ее запуск в эксплуатацию и активизирует извлечение сырья из пласта.
131018 Разработка и эксплуатация нефтяных и газовых месторождений Гидромеханическая щелевая перфорация (ГМЩП) - заключается в следующем: перфоратор, спущенный в скважину на насоснокомпрессорных трубах и привязанный к нужному пласту геофизическим методом, производит в обсадной колонне непрерывные длинные продольные щели. После через эти щели под воздействием гидромониторной струи на горную породу и цементное кольцо, вымываются сплошные каверны.

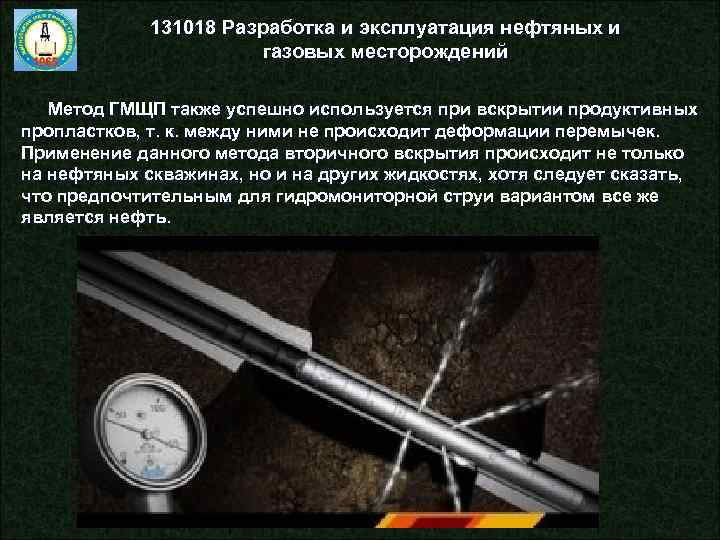

131018 Разработка и эксплуатация нефтяных и газовых месторождений Метод ГМЩП также успешно используется при вскрытии продуктивных пропластков, т. к. между ними не происходит деформации перемычек. Применение данного метода вторичного вскрытия происходит не только на нефтяных скважинах, но и на других жидкостях, хотя следует сказать, что предпочтительным для гидромониторной струи вариантом все же является нефть.

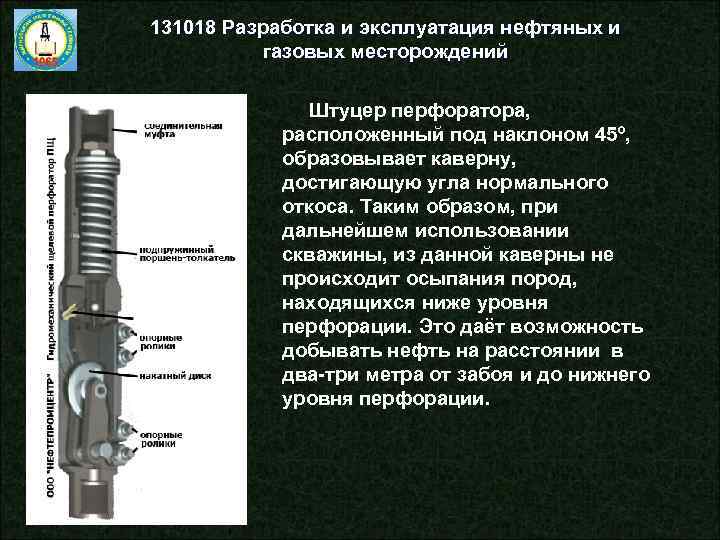

131018 Разработка и эксплуатация нефтяных и газовых месторождений Штуцер перфоратора, расположенный под наклоном 45º, образовывает каверну, достигающую угла нормального откоса. Таким образом, при дальнейшем использовании скважины, из данной каверны не происходит осыпания пород, находящихся ниже уровня перфорации. Это даёт возможность добывать нефть на расстоянии в два-три метра от забоя и до нижнего уровня перфорации.

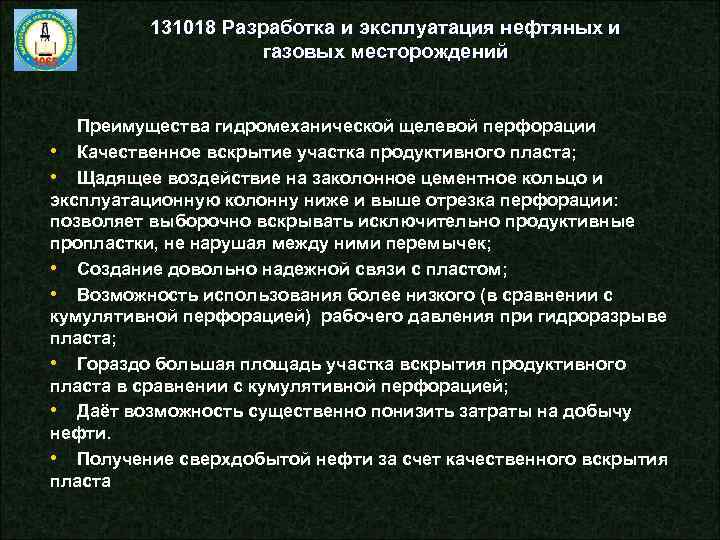

131018 Разработка и эксплуатация нефтяных и газовых месторождений Преимущества гидромеханической щелевой перфорации • Качественное вскрытие участка продуктивного пласта; • Щадящее воздействие на заколонное цементное кольцо и эксплуатационную колонну ниже и выше отрезка перфорации: позволяет выборочно вскрывать исключительно продуктивные пропластки, не нарушая между ними перемычек; • Создание довольно надежной связи с пластом; • Возможность использования более низкого (в сравнении с кумулятивной перфорацией) рабочего давления при гидроразрыве пласта; • Гораздо большая площадь участка вскрытия продуктивного пласта в сравнении с кумулятивной перфорацией; • Даёт возможность существенно понизить затраты на добычу нефти. • Получение сверхдобытой нефти за счет качественного вскрытия пласта

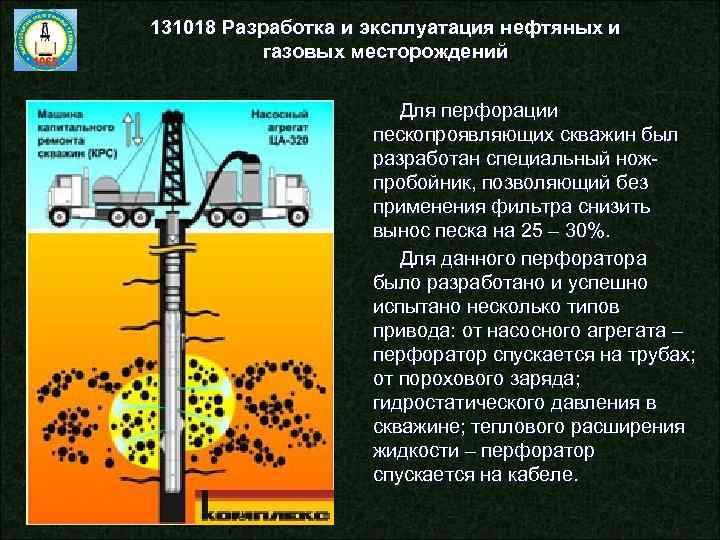

131018 Разработка и эксплуатация нефтяных и газовых месторождений Для перфорации пескопроявляющих скважин был разработан специальный ножпробойник, позволяющий без применения фильтра снизить вынос песка на 25 – 30%. Для данного перфоратора было разработано и успешно испытано несколько типов привода: от насосного агрегата – перфоратор спускается на трубах; от порохового заряда; гидростатического давления в скважине; теплового расширения жидкости – перфоратор спускается на кабеле.

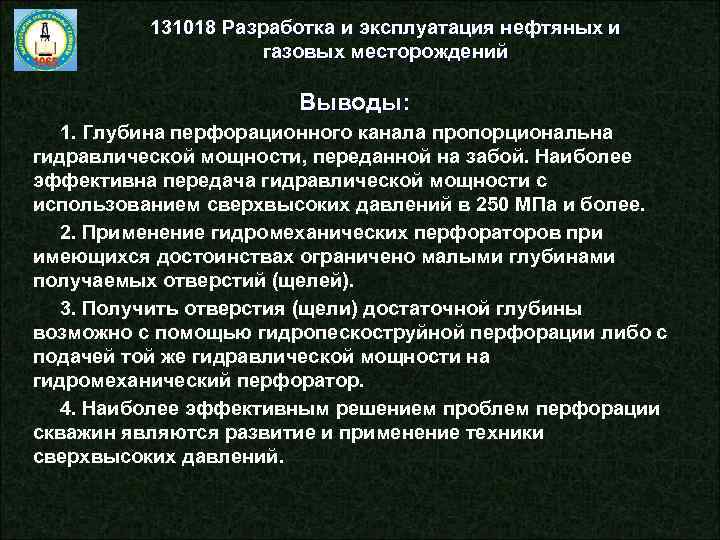

131018 Разработка и эксплуатация нефтяных и газовых месторождений Выводы: 1. Глубина перфорационного канала пропорциональна гидравлической мощности, переданной на забой. Наиболее эффективна передача гидравлической мощности с использованием сверхвысоких давлений в 250 МПа и более. 2. Применение гидромеханических перфораторов при имеющихся достоинствах ограничено малыми глубинами получаемых отверстий (щелей). 3. Получить отверстия (щели) достаточной глубины возможно с помощью гидропескоструйной перфорации либо с подачей той же гидравлической мощности на гидромеханический перфоратор. 4. Наиболее эффективным решением проблем перфорации скважин являются развитие и применение техники сверхвысоких давлений.
