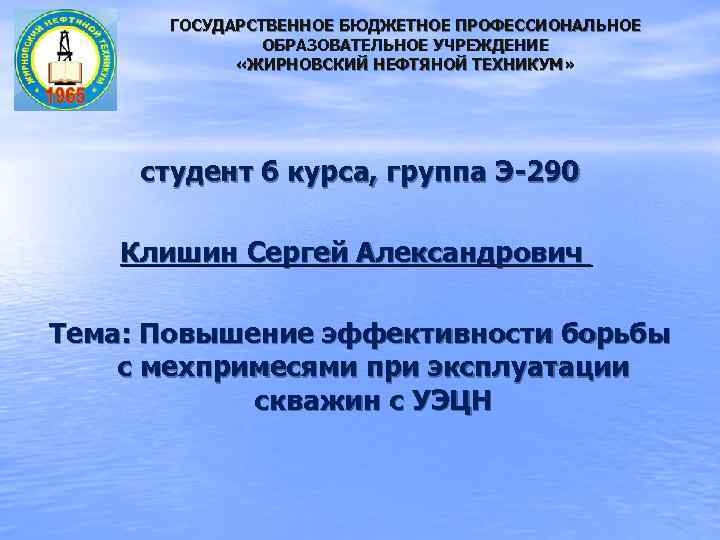

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ЖИРНОВСКИЙ НЕФТЯНОЙ ТЕХНИКУМ» студент 6 курса, группа Э 290 Клишин Сергей Александрович Тема: Повышение эффективности борьбы с мехпримесями при эксплуатации скважин с УЭЦН

131018 Разработка и эксплуатация нефтяных и газовых месторождений В последнее десятилетие на скважинах, оборудованных УЭЦН, наметилась устойчивая тенденция увеличения отказов оборудования по причине высокого содержания в продукции мехпримесей, выносимых из пласта за счет техногенного воздействия. Существующие в настоящее время способы уменьшения количества взвешенных частиц (КВЧ) недостаточно эффективны. Поэтому перспективными направлениями решения проблемы являются дальнейшее совершенствование разработки методов прогнозирования накопления мехпримесей, выбор технологий и технических средств, направленных на минимизацию КВЧ.

131018 Разработка и эксплуатация нефтяных и газовых месторождений Механические примеси являются одним из наиболее неблагоприятных факторов, осложняющих добычу нефти в современных условиях. Применительно к УЭЦН механические примеси служат главной причиной поломок и образования дефектов конструкции. Принято считать, что крупные механические частицы вызывают заклинивание насоса, а мелкие – вибрацию и повышенный абразивный износ. Основные причины отказов УЭЦН Причина отказа Доля в процентах от общего числа механические примеси 35 -50 коррозия 20 -25 солеобразование 15 -20

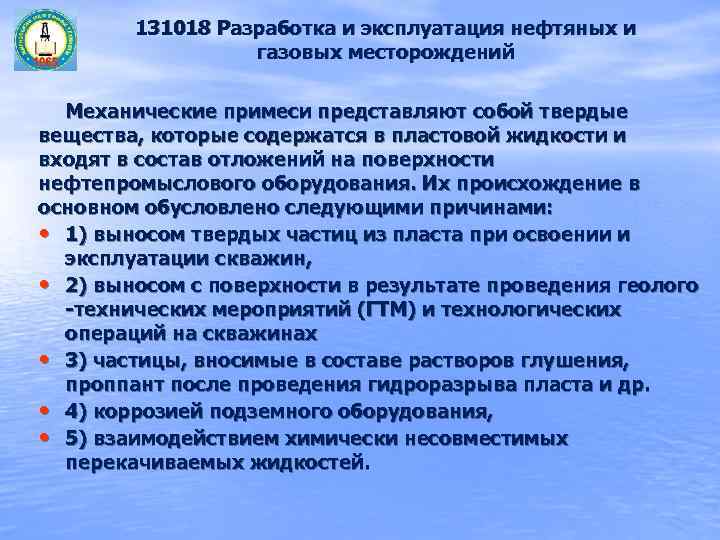

131018 Разработка и эксплуатация нефтяных и газовых месторождений Механические примеси представляют собой твердые вещества, которые содержатся в пластовой жидкости и входят в состав отложений на поверхности нефтепромыслового оборудования. Их происхождение в основном обусловлено следующими причинами: • 1) выносом твердых частиц из пласта при освоении и эксплуатации скважин, • 2) выносом с поверхности в результате проведения геолого технических мероприятий (ГТМ) и технологических операций на скважинах • 3) частицы, вносимые в составе растворов глушения, проппант после проведения гидроразрыва пласта и др. • 4) коррозией подземного оборудования, • 5) взаимодействием химически несовместимых перекачиваемых жидкостей.

131018 Разработка и эксплуатация нефтяных и газовых месторождений Существуют две группы технологий эксплуатации нефтяных скважин с пескопроявлением: технологии, которые позволяют работать с мехпримесями, и технологии, направленные на предотвращение или снижение выноса мехпримесей.

131018 Разработка и эксплуатация нефтяных и газовых месторождений Применяются фильтры различной конструкции, в том числе забойные фильтры, фильтры под УЭЦН и фильтры в составе УЭЦН. Фильтр ФС-73 относится к группе забойных. Щелевой фильтр устанавливается в зоне перфорации с помощью отсекающего пакера и и комплектов переводников. Основное преимущество данного фильтра состоит в возможности нескольких рейсов УЭЦН без подъема фильтра.

131018 Разработка и эксплуатация нефтяных и газовых месторождений Следующий из внедрявшихся фильтров — ФНТ. Это фильтр- насадка, щелевой фильтр, который вместе с пакером устанавливается непосредственно под УЭЦН. Фильтр работает хорошо, с увеличением наработки, но имеет недостаток — проблему с пакером: в 25% случаев пакер не сработал

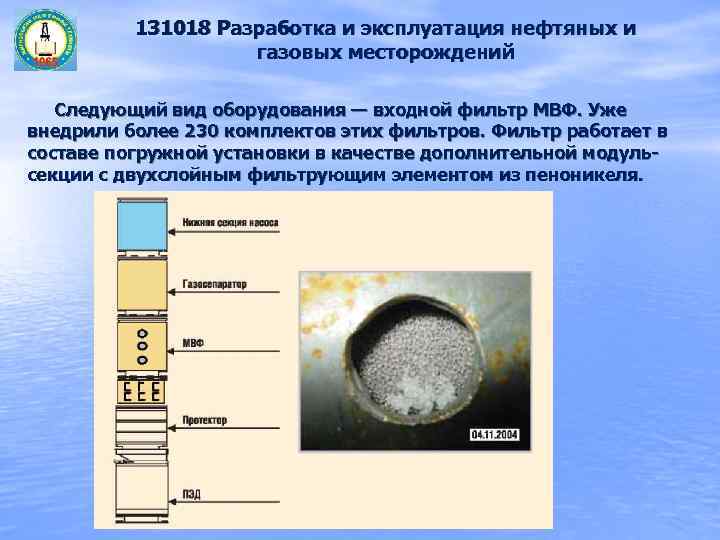

131018 Разработка и эксплуатация нефтяных и газовых месторождений Следующий вид оборудования — входной фильтр МВФ. Уже внедрили более 230 комплектов этих фильтров. Фильтр работает в составе погружной установки в качестве дополнительной модуль секции с двухслойным фильтрующим элементом из пеноникеля.

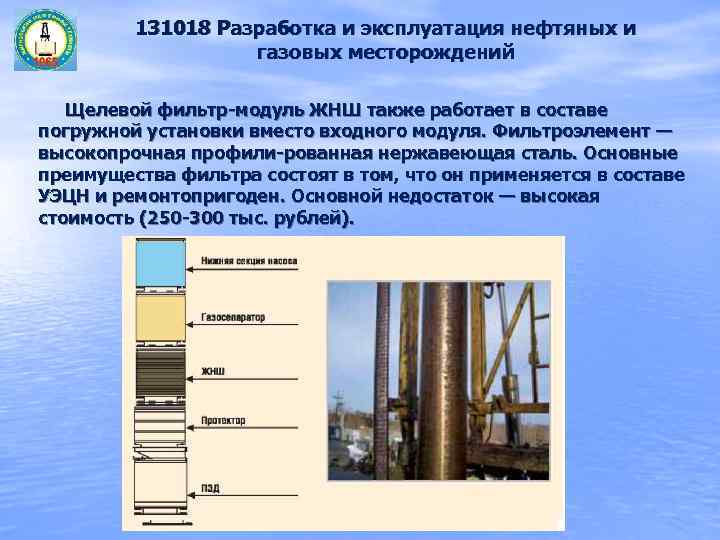

131018 Разработка и эксплуатация нефтяных и газовых месторождений Щелевой фильтр модуль ЖНШ также работает в составе погружной установки вместо входного модуля. Фильтроэлемент — высокопрочная профили рованная нержавеющая сталь. Основные преимущества фильтра состоят в том, что он применяется в составе УЭЦН и ремонтопригоден. Основной недостаток — высокая стоимость (250 300 тыс. рублей).

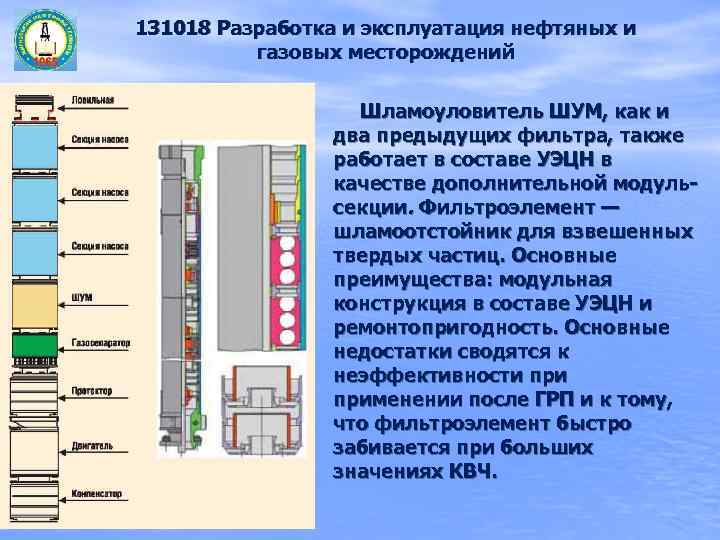

131018 Разработка и эксплуатация нефтяных и газовых месторождений Шламоуловитель ШУМ, как и два предыдущих фильтра, также работает в составе УЭЦН в качестве дополнительной модуль секции. Фильтроэлемент — шламоотстойник для взвешенных твердых частиц. Основные преимущества: модульная конструкция в составе УЭЦН и ремонтопригодность. Основные недостатки сводятся к неэффективности при применении после ГРП и к тому, что фильтроэлемент быстро забивается при больших значениях КВЧ.

131018 Разработка и эксплуатация нефтяных и газовых месторождений Испытывалось новое оборудование для защиты от мехпримесей — сепаратор мехпримесей ПСМ 5 114, который обеспечивает сепарацию и накопление в контейнере механических частиц, защиту УЭЦН от пикового выноса механических примесей из пласта при пуске УЭЦН, двухступенчатую сепарацию газа и оборудован гидравлическим разобщителем. Испытания показали рост наработки составил порядка 111 суток.

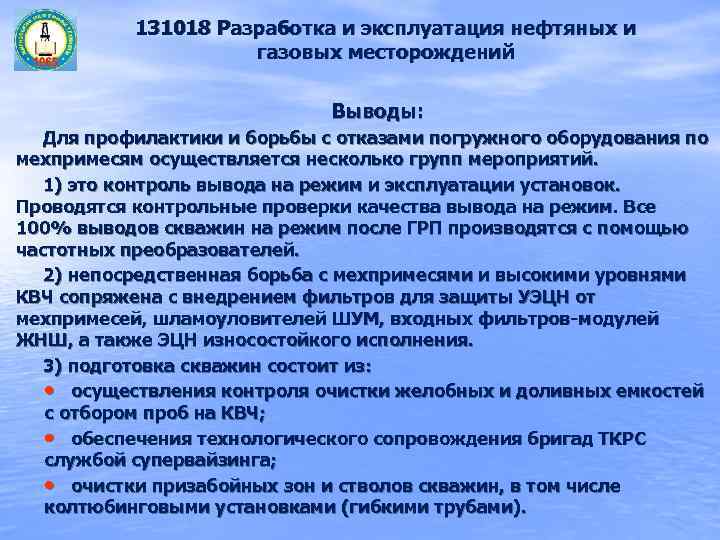

131018 Разработка и эксплуатация нефтяных и газовых месторождений Выводы: Для профилактики и борьбы с отказами погружного оборудования по мехпримесям осуществляется несколько групп мероприятий. 1) это контроль вывода на режим и эксплуатации установок. Проводятся контрольные проверки качества вывода на режим. Все 100% выводов скважин на режим после ГРП производятся с помощью частотных преобразователей. 2) непосредственная борьба с мехпримесями и высокими уровнями КВЧ сопряжена с внедрением фильтров для защиты УЭЦН от мехпримесей, шламоуловителей ШУМ, входных фильтров модулей ЖНШ, а также ЭЦН износостойкого исполнения. 3) подготовка скважин состоит из: • осуществления контроля очистки желобных и доливных емкостей с отбором проб на КВЧ; • обеспечения технологического сопровождения бригад ТКРС службой супервайзинга; • очистки призабойных зон и стволов скважин, в том числе колтюбинговыми установками (гибкими трубами).
