Государственное бюджетное образовательное учреждение высшего профессионального образования «Самарский государственный медицинский университет» Министерства здравоохранения Российской Федерации Разработка технологии и организация производства систем автоматизированного планирования, управления и контроля результатов хирургического лечения 7, 8, 9 -й этап

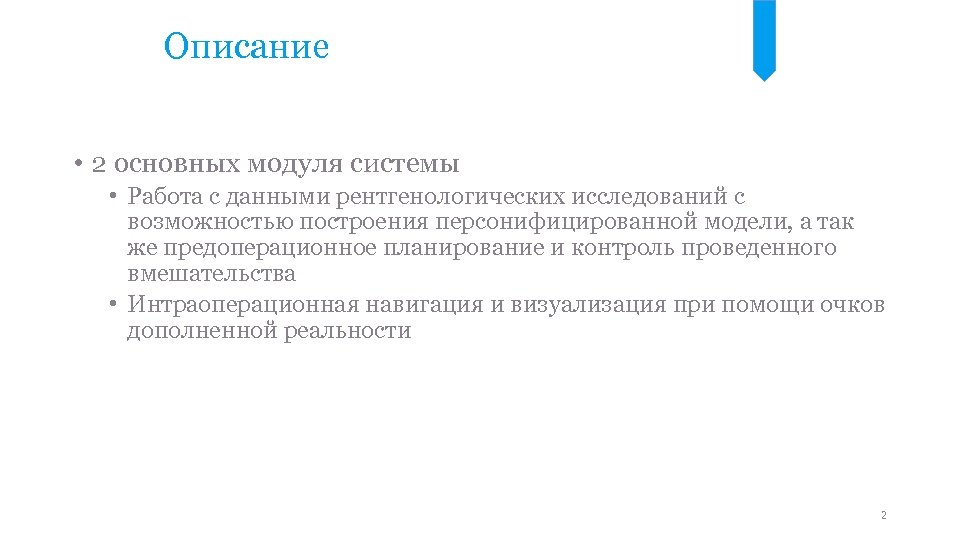

Описание • 2 основных модуля системы • Работа с данными рентгенологических исследований с возможностью построения персонифицированной модели, а так же предоперационное планирование и контроль проведенного вмешательства • Интраоперационная навигация и визуализация при помощи очков дополненной реальности 2

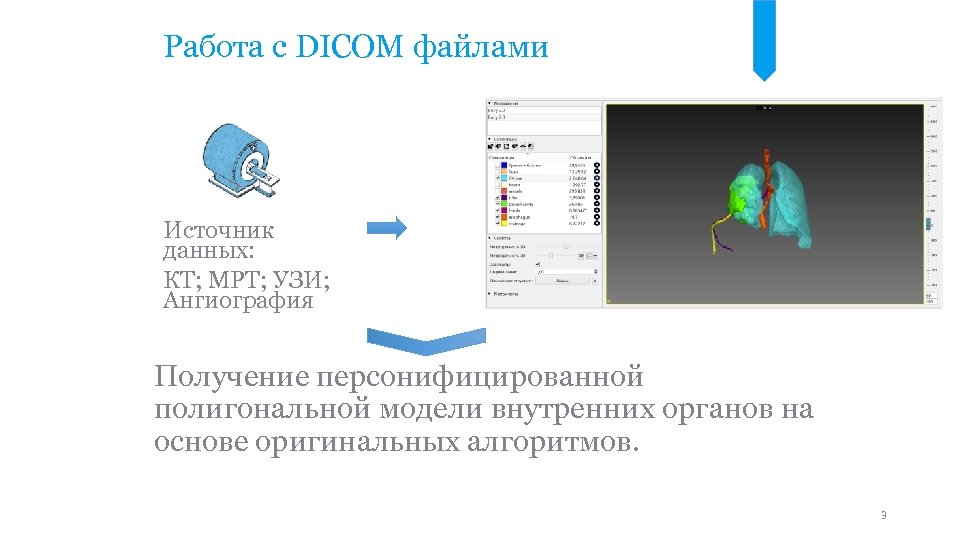

Работа с DICOM файлами Источник данных: КТ; МРТ; УЗИ; Ангиография Получение персонифицированной полигональной модели внутренних органов на основе оригинальных алгоритмов. 3

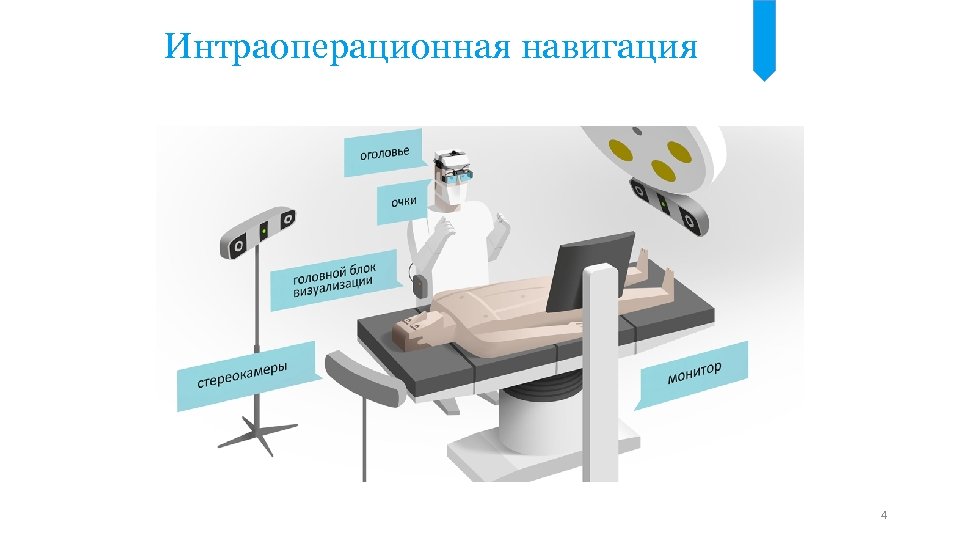

Интраоперационная навигация 4

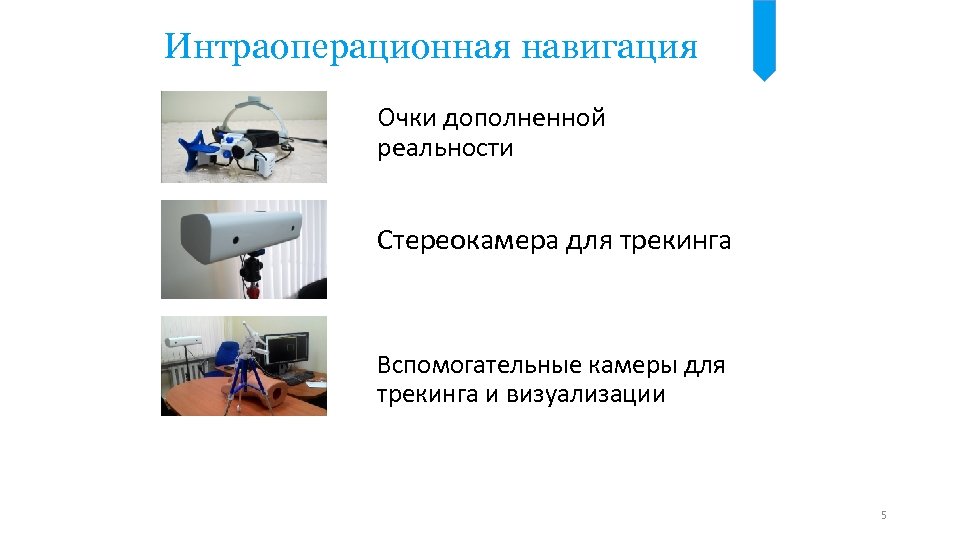

Интраоперационная навигация Очки дополненной реальности Стереокамера для трекинга Вспомогательные камеры для трекинга и визуализации 5

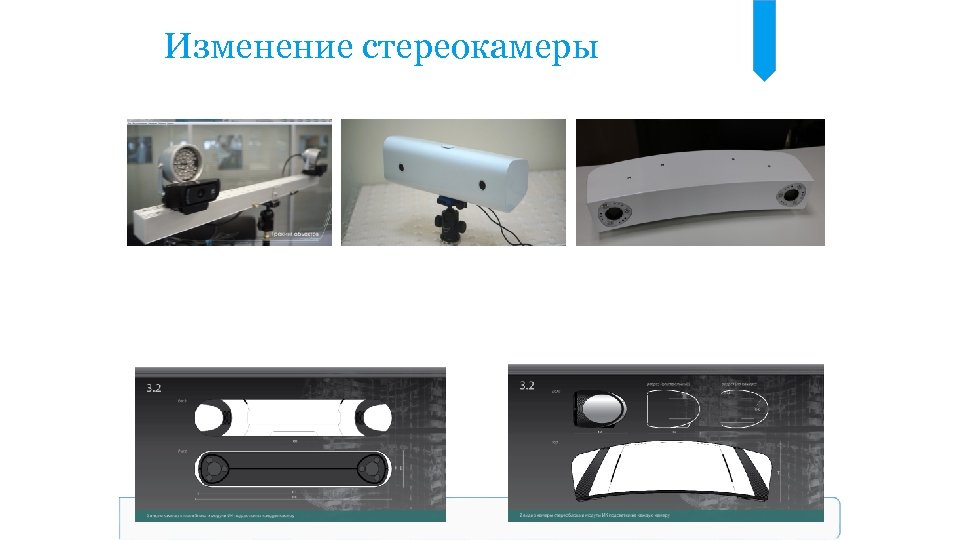

Изменение стереокамеры

Изменение медицинских очков

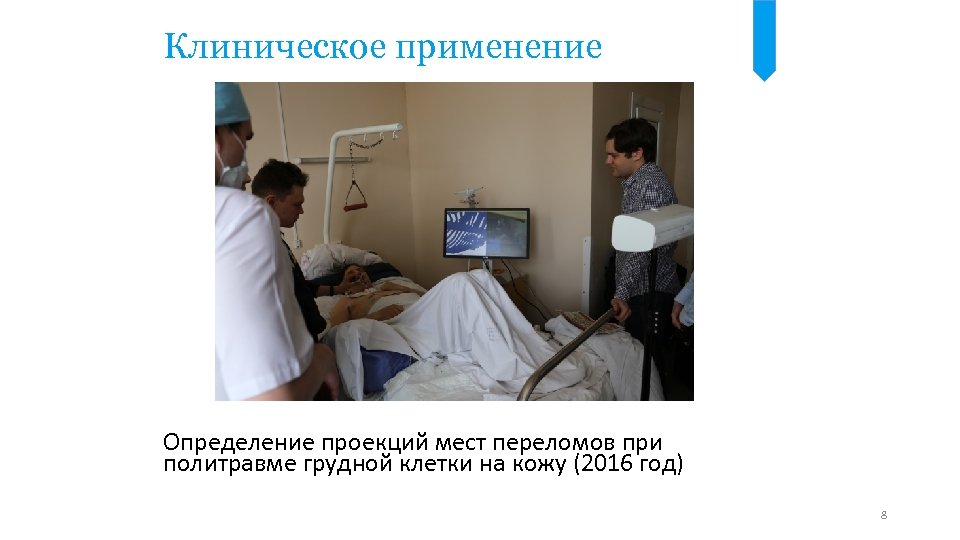

Клиническое применение Определение проекций мест переломов при политравме грудной клетки на кожу (2016 год) 8

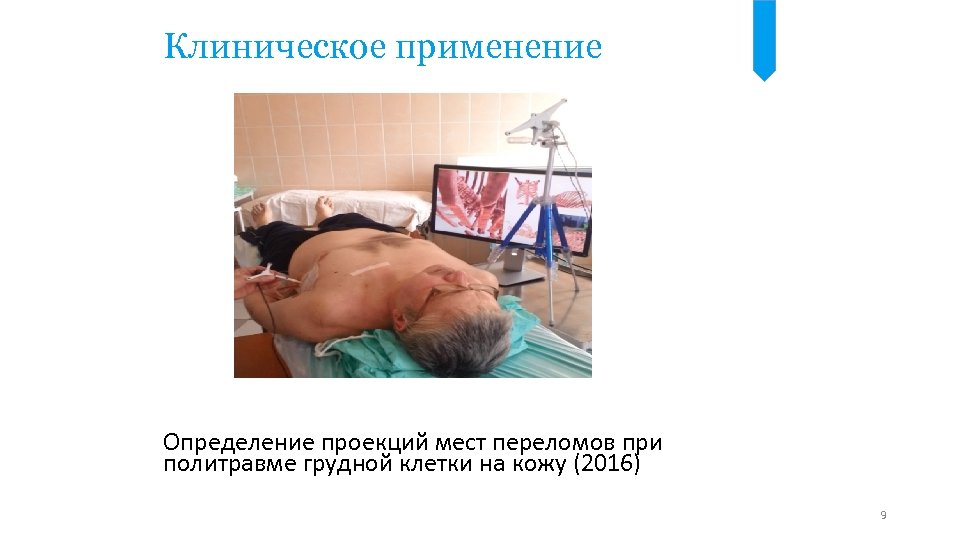

Клиническое применение Определение проекций мест переломов при политравме грудной клетки на кожу (2016) 9

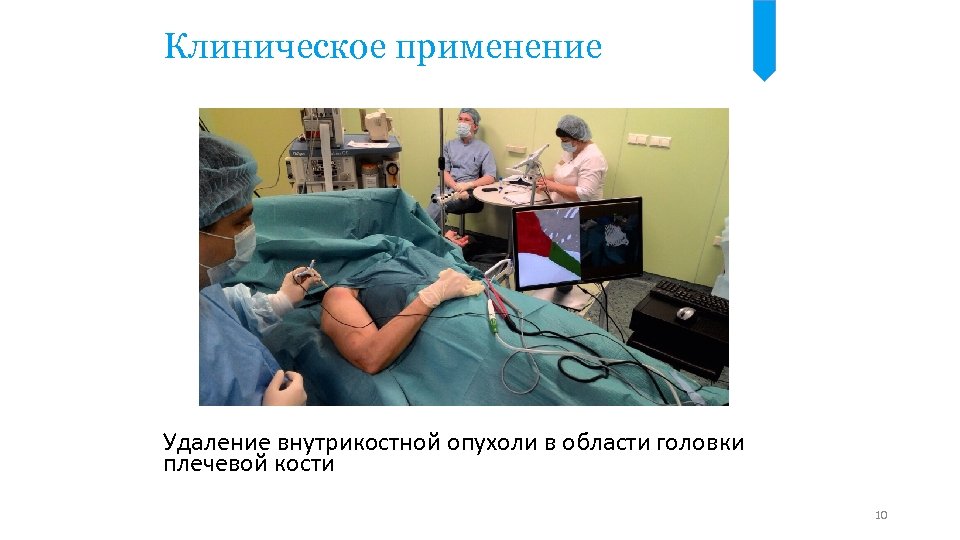

Клиническое применение Удаление внутрикостной опухоли в области головки плечевой кости 10

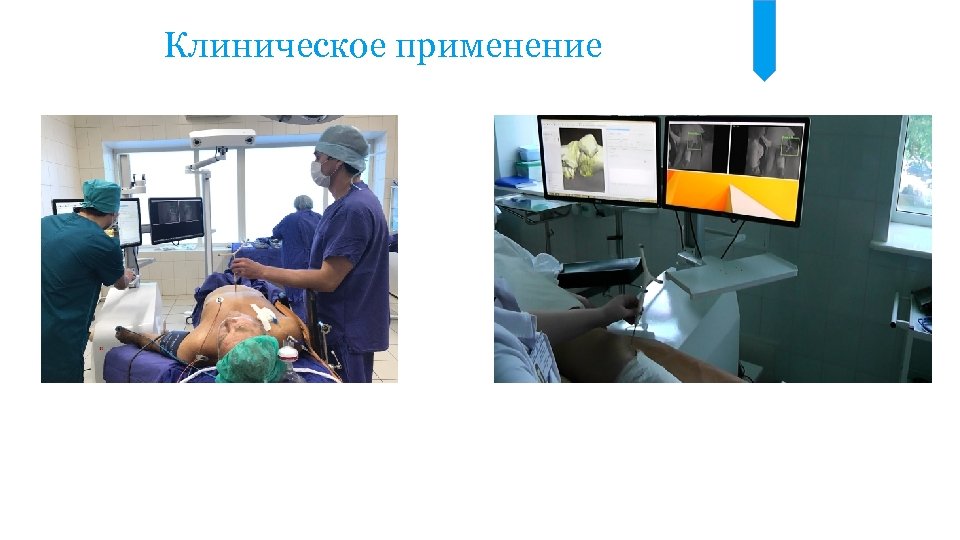

Клиническое применение

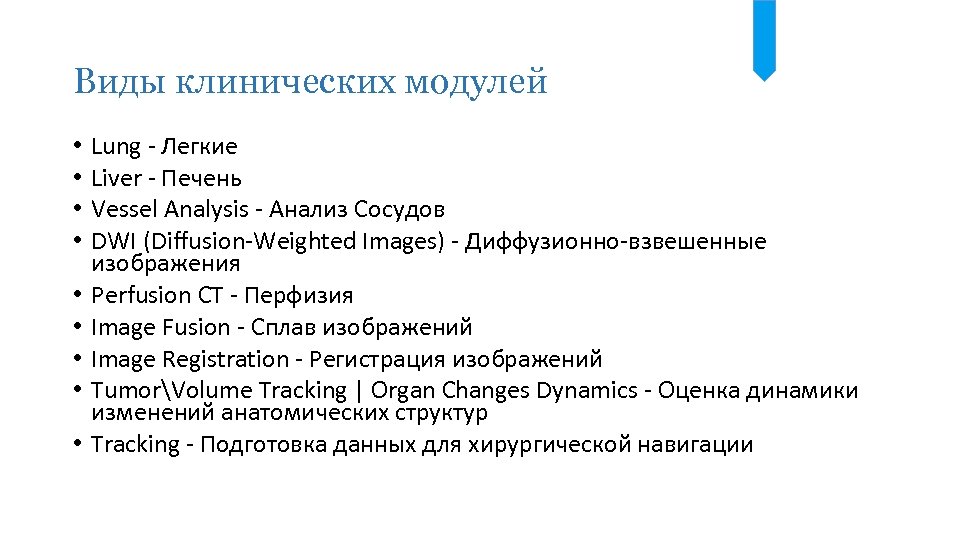

Виды клинических модулей • • • Lung - Легкие Liver - Печень Vessel Analysis - Анализ Сосудов DWI (Diffusion-Weighted Images) - Диффузионно-взвешенные изображения Perfusion CT - Перфизия Image Fusion - Сплав изображений Image Registration - Регистрация изображений TumorVolume Tracking | Organ Changes Dynamics - Оценка динамики изменений анатомических структур Tracking - Подготовка данных для хирургической навигации

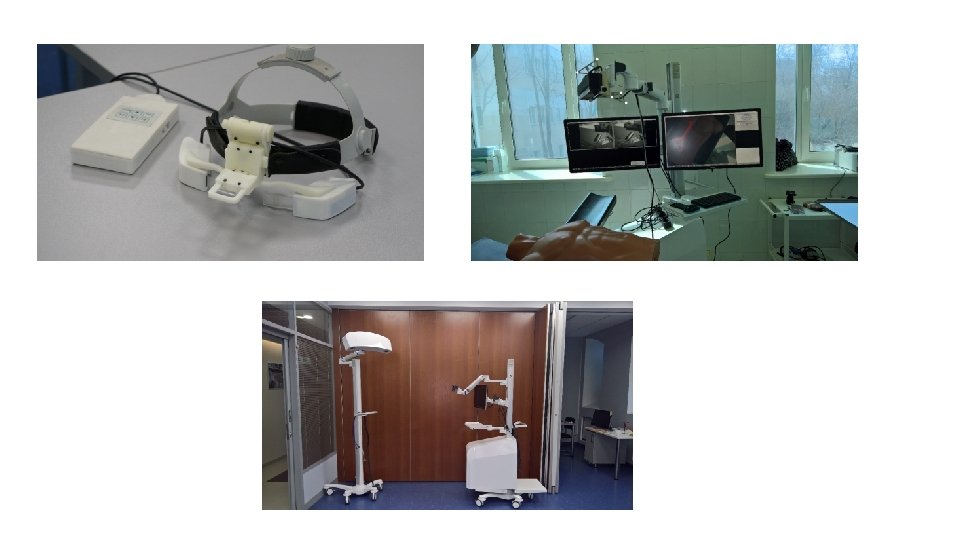

Комплектность изделия • Оголовье с биокулярными очками • • с осветителем с линзами видеокамерой комбинированный • Оголовье с моноокулярными очками • Интраоперационный монитор с бесконтактным переключением • Стойка интраоперационная навигационная со стереокамерой и TOF камерой • Стойка с камерой дополненной реальности Все стойки предусматривают установку на пол либо крепление к потолку в гибридных операционных

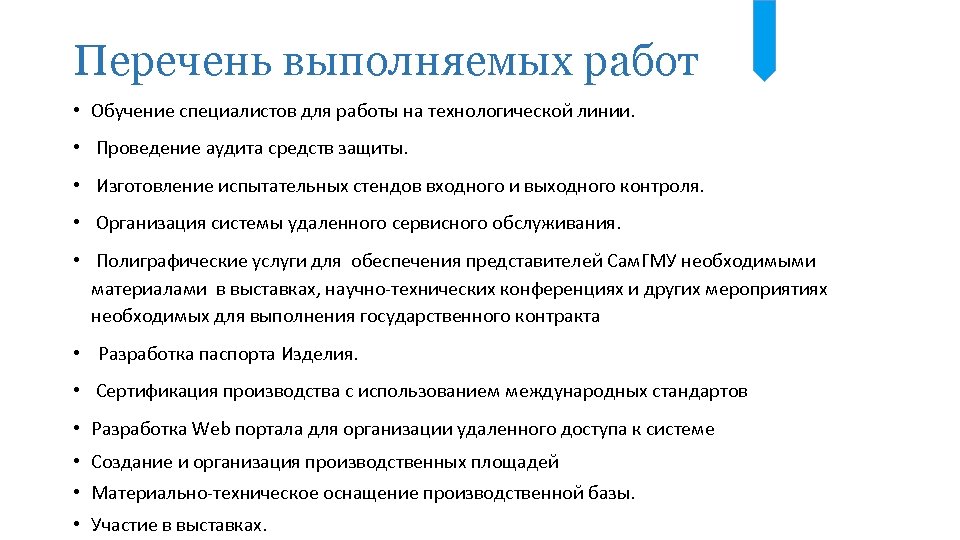

Перечень выполняемых работ • Обучение специалистов для работы на технологической линии. • Проведение аудита средств защиты. • Изготовление испытательных стендов входного и выходного контроля. • Организация системы удаленного сервисного обслуживания. • Полиграфические услуги для обеспечения представителей Сам. ГМУ необходимыми материалами в выставках, научно-технических конференциях и других мероприятиях необходимых для выполнения государственного контракта • Разработка паспорта Изделия. • Сертификация производства с использованием международных стандартов • Разработка Web портала для организации удаленного доступа к системе • Создание и организация производственных площадей • Материально-техническое оснащение производственной базы. • Участие в выставках.

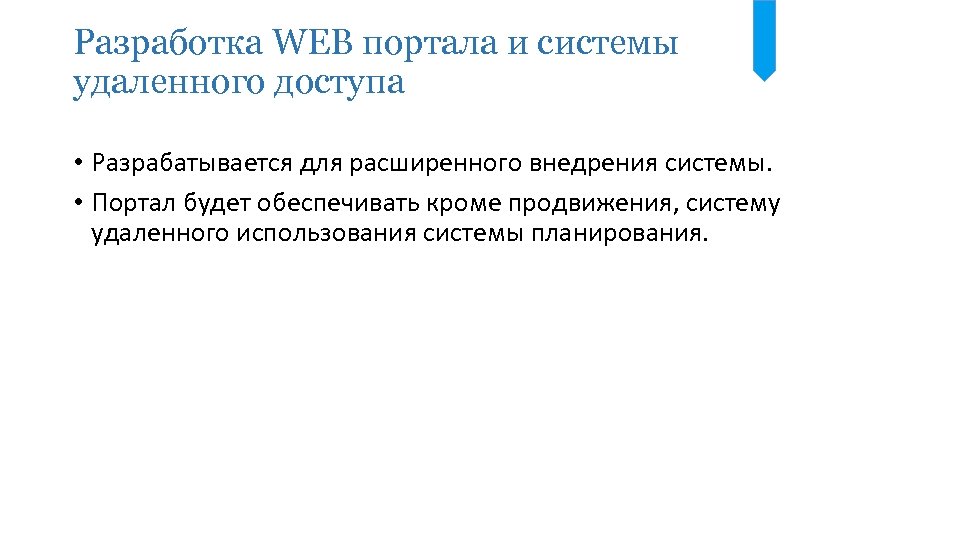

Разработка WEB портала и системы удаленного доступа • Разрабатывается для расширенного внедрения системы. • Портал будет обеспечивать кроме продвижения, систему удаленного использования системы планирования.

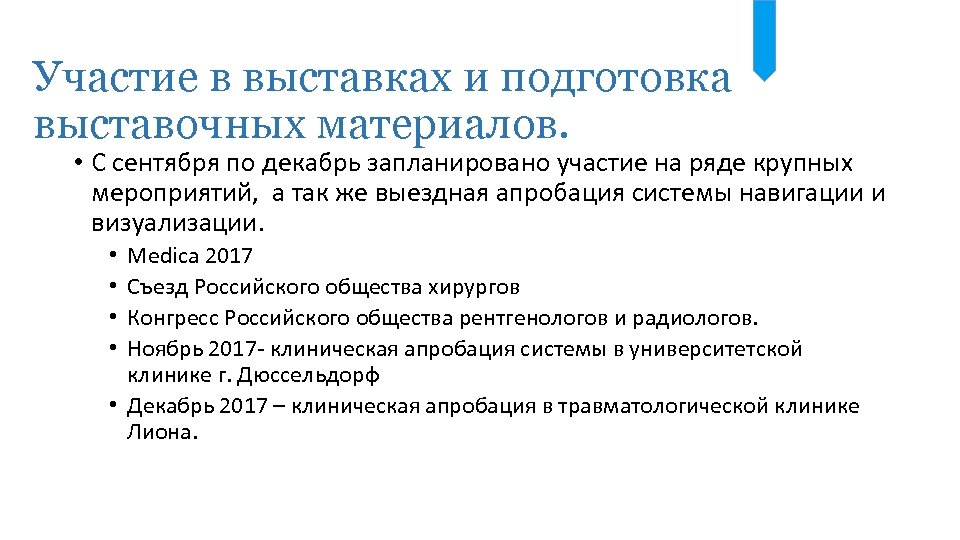

Участие в выставках и подготовка выставочных материалов. • С сентября по декабрь запланировано участие на ряде крупных мероприятий, а так же выездная апробация системы навигации и визуализации. Medica 2017 Съезд Российского общества хирургов Конгресс Российского общества рентгенологов и радиологов. Ноябрь 2017 - клиническая апробация системы в университетской клинике г. Дюссельдорф • Декабрь 2017 – клиническая апробация в травматологической клинике Лиона. • •

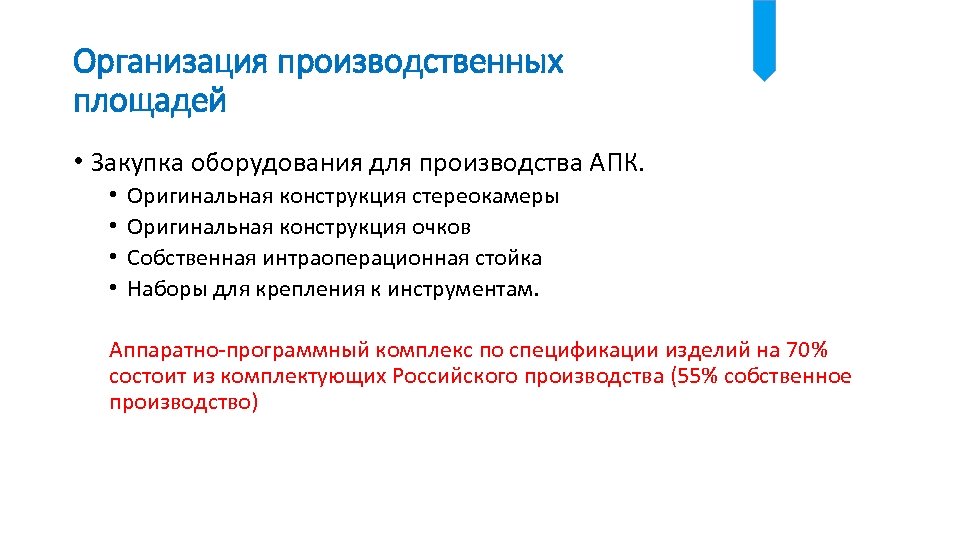

Организация производственных площадей • Закупка оборудования для производства АПК. • • Оригинальная конструкция стереокамеры Оригинальная конструкция очков Собственная интраоперационная стойка Наборы для крепления к инструментам. Аппаратно-программный комплекс по спецификации изделий на 70% состоит из комплектующих Российского производства (55% собственное производство)

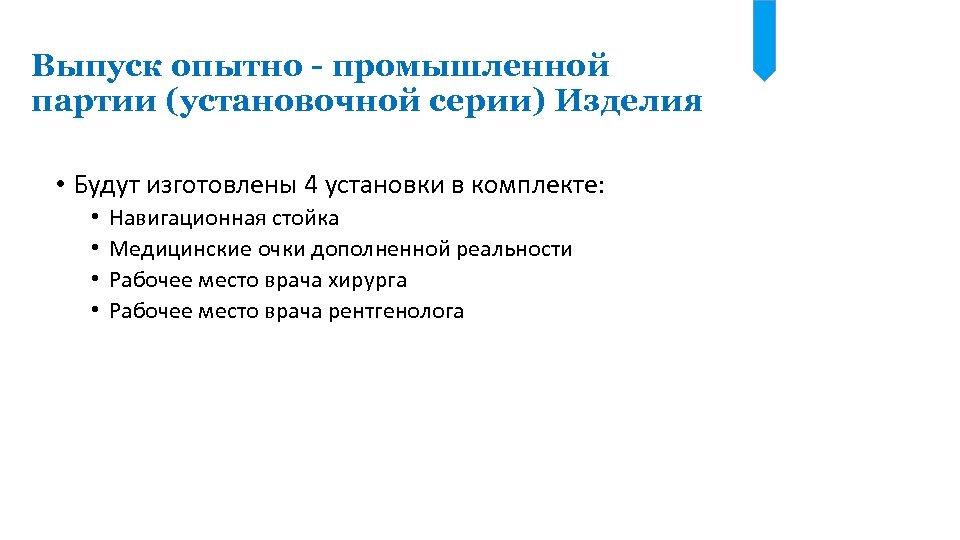

Выпуск опытно - промышленной партии (установочной серии) Изделия • Будут изготовлены 4 установки в комплекте: • • Навигационная стойка Медицинские очки дополненной реальности Рабочее место врача хирурга Рабочее место врача рентгенолога

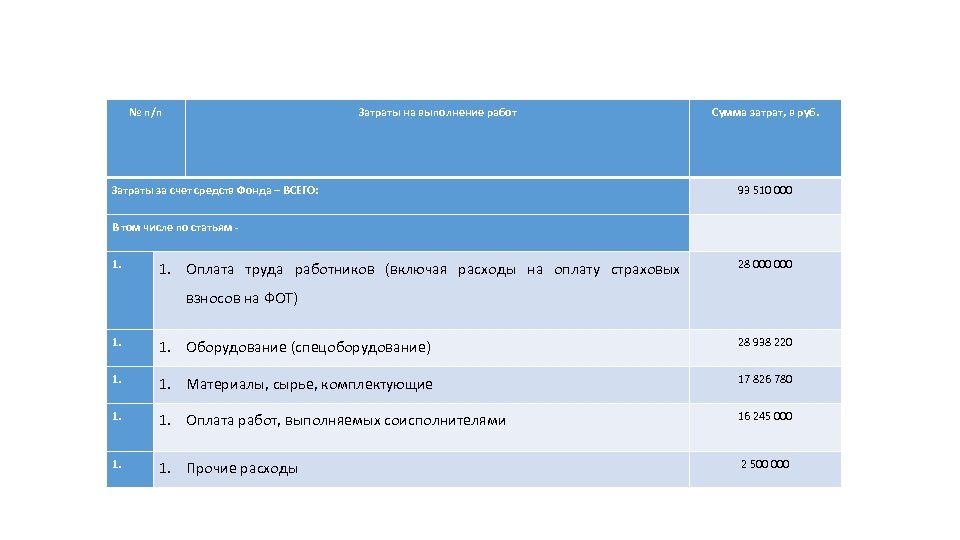

№ п/п Затраты на выполнение работ Затраты за счет средств Фонда – ВСЕГО: В том числе по статьям - 1. 1. Оплата труда работников (включая расходы на оплату страховых Сумма затрат, в руб. 93 510 000 28 000 взносов на ФОТ) 1. 1. Оборудование (спецоборудование) 28 938 220 1. 1. Материалы, сырье, комплектующие 17 826 780 1. 1. Оплата работ, выполняемых соисполнителями 16 245 000 1. 1. Прочие расходы 2 500 000

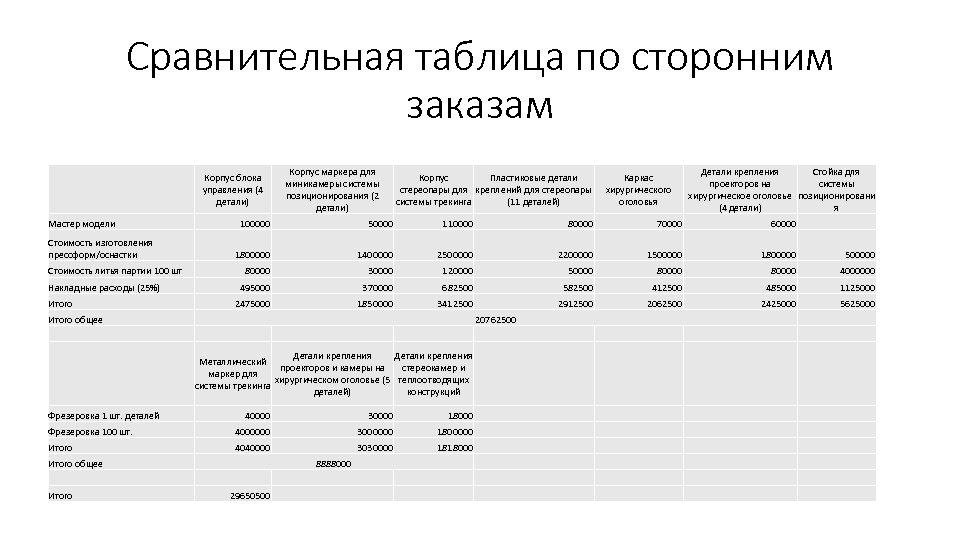

Сравнительная таблица по сторонним заказам Корпус блока управления (4 детали) Мастер модели Стоимость изготовления прессформ/оснастки Стоимость литья партии 100 шт Накладные расходы (25%) Итого Корпус маркера для миникамеры системы позиционирования (2 детали) Корпус Пластиковые детали стереопары для креплений для стереопары системы трекинга (11 деталей) 50000 110000 80000 70000 60000 1800000 1400000 2500000 2200000 1500000 1800000 500000 80000 30000 120000 50000 80000 4000000 495000 370000 682500 582500 412500 485000 1125000 2475000 1850000 3412500 2912500 2062500 2425000 5625000 20762500 Детали крепления Металлический проекторов и камеры на стереокамер и маркер для хирургическом оголовье (5 теплоотводящих системы трекинга деталей) конструкций 40000 30000 18000 Фрезеровка 100 шт. 4000000 3000000 1800000 Итого 4040000 3030000 1818000 Итого общее Итого Детали крепления Стойка для проекторов на системы хирургическое оголовье позиционировани (4 детали) я 100000 Итого общее Фрезеровка 1 шт. деталей Каркас хирургического оголовья 8888000 29650500

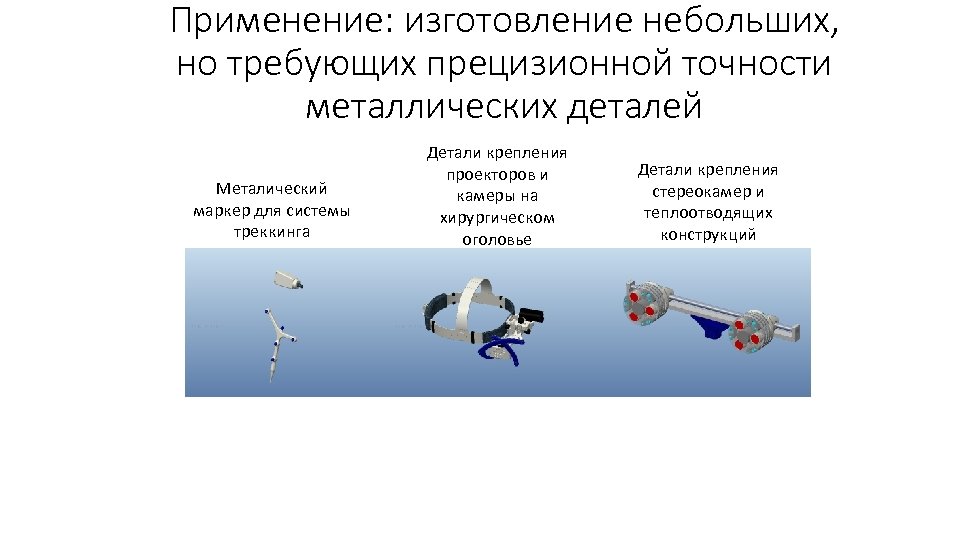

Применение: изготовление небольших, но требующих прецизионной точности металлических деталей Металический маркер для системы треккинга Детали крепления проекторов и камеры на хирургическом оголовье Детали крепления стереокамер и теплоотводящих конструкций

Металлические детали крепления проекторов и камеры на хирургическом оголовье:

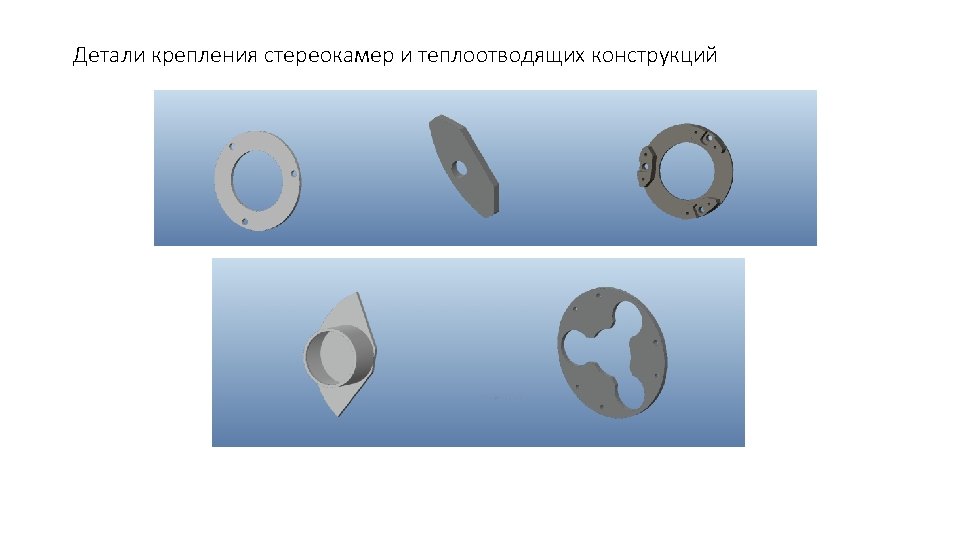

Детали крепления стереокамер и теплоотводящих конструкций

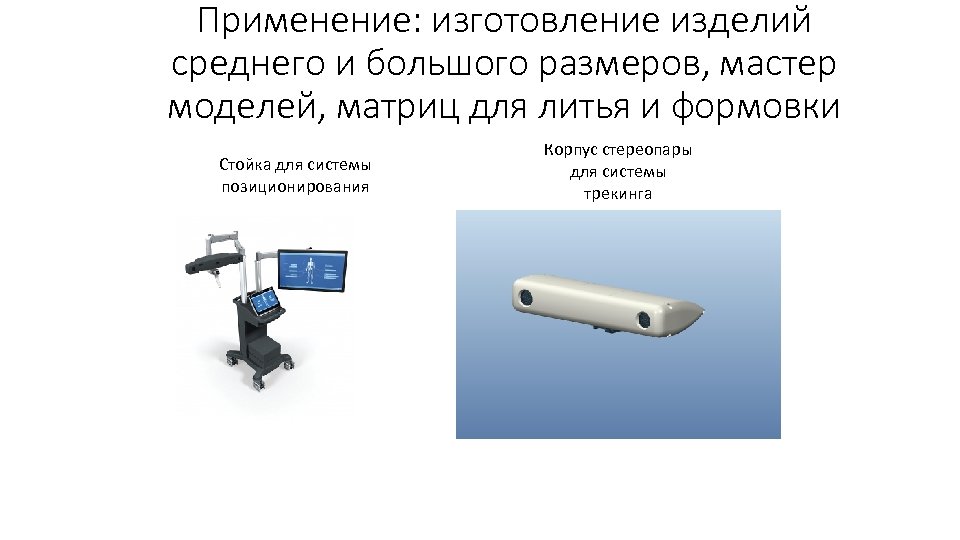

Применение: изготовление изделий среднего и большого размеров, мастер моделей, матриц для литья и формовки Стойка для системы позиционирования Корпус стереопары для системы трекинга

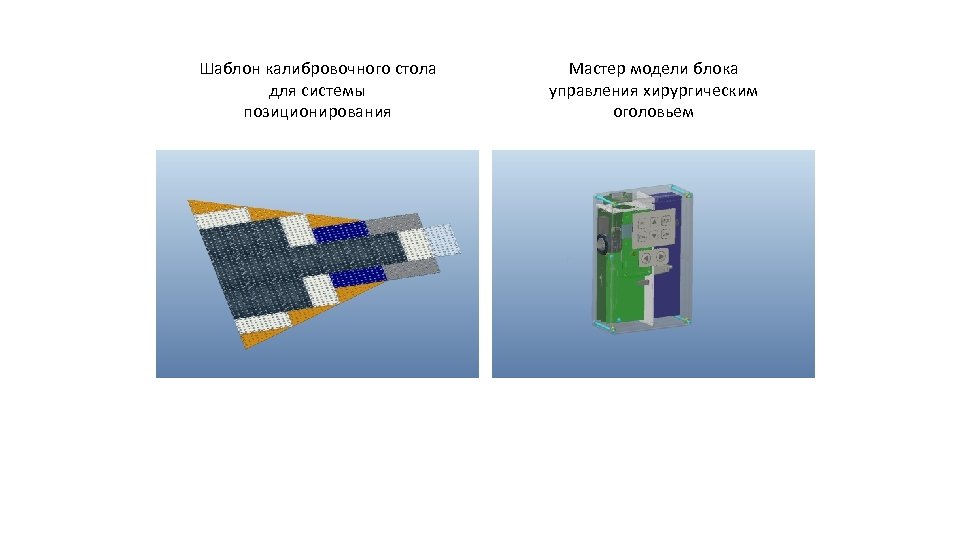

Шаблон калибровочного стола для системы позиционирования Мастер модели блока управления хирургическим оголовьем

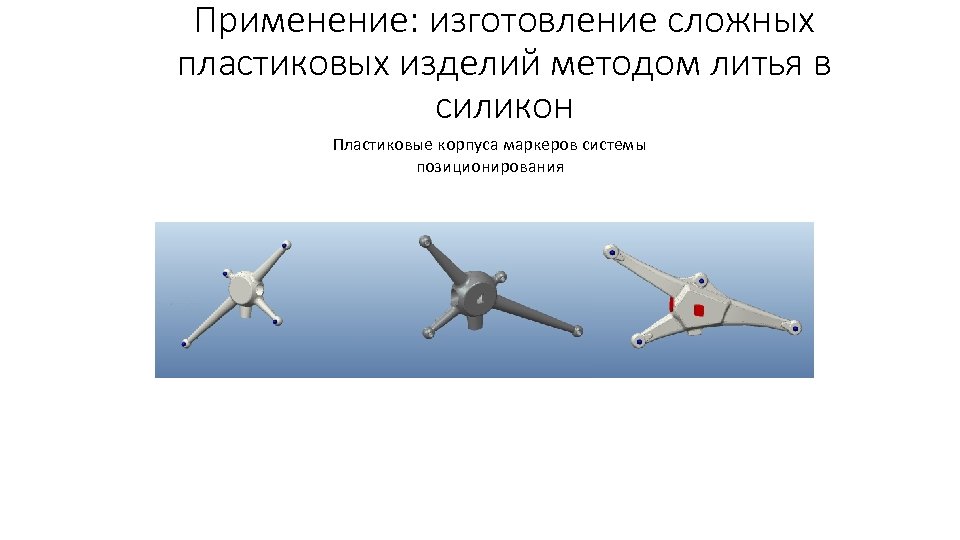

Применение: изготовление сложных пластиковых изделий методом литья в силикон Пластиковые корпуса маркеров системы позиционирования

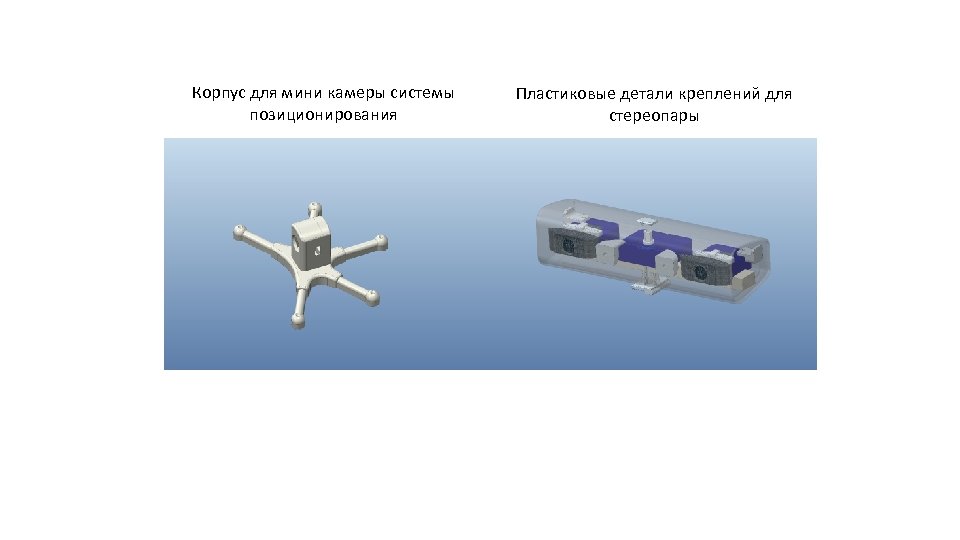

Корпус для мини камеры системы позиционирования Пластиковые детали креплений для стереопары

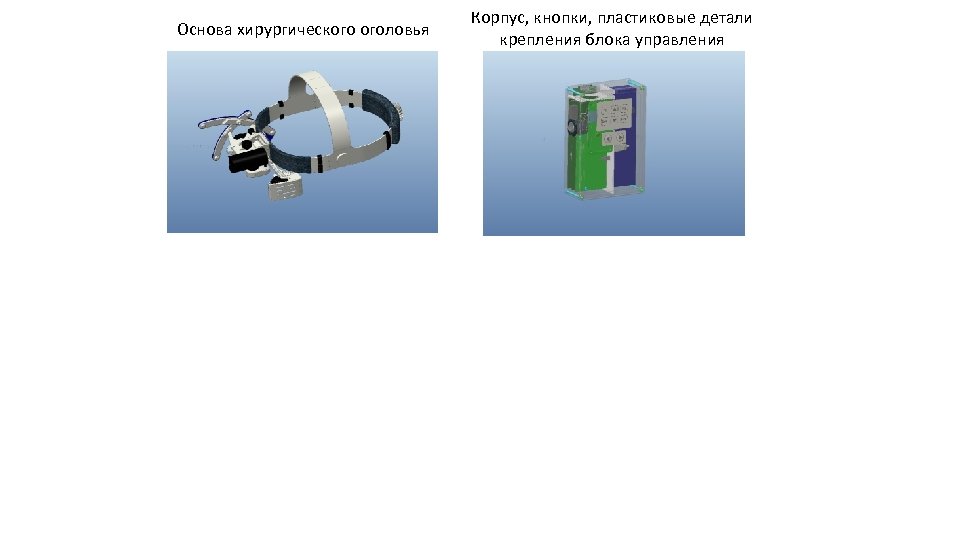

Основа хирургического оголовья Корпус, кнопки, пластиковые детали крепления блока управления

Спасибо за внимание 31
