государственное бюджетное образовательное учреждение профессиональная образовательная организация (ПОО) «Магнитогорский технологический колледж имени В. П. Омельченко» Описание технологических процессов электрогазосварки конструкции из легированной стали, резке конструкции из углеродистой стали Братцев Алексей Евгеньевич студент группы № 122 профессия 150709. 02 «Сварщик»

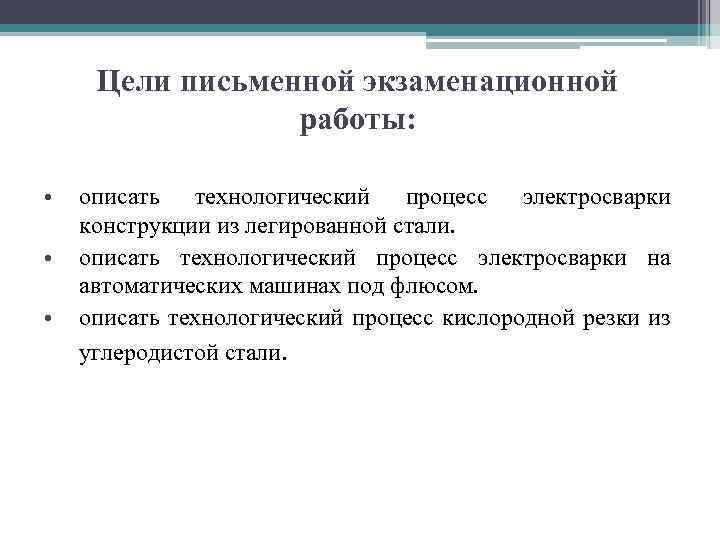

Цели письменной экзаменационной работы: • • • описать технологический процесс электросварки конструкции из легированной стали. описать технологический процесс электросварки на автоматических машинах под флюсом. описать технологический процесс кислородной резки из углеродистой стали.

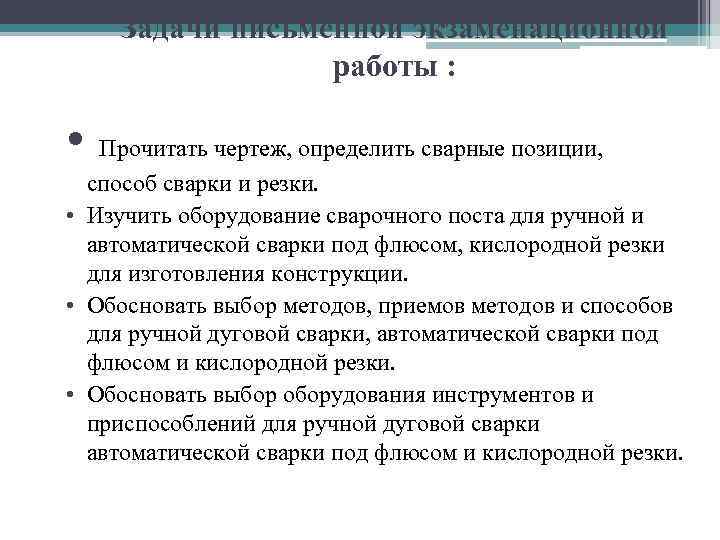

Задачи письменной экзаменационной работы : • Прочитать чертеж, определить сварные позиции, способ сварки и резки. • Изучить оборудование сварочного поста для ручной и автоматической сварки под флюсом, кислородной резки для изготовления конструкции. • Обосновать выбор методов, приемов методов и способов для ручной дуговой сварки, автоматической сварки под флюсом и кислородной резки. • Обосновать выбор оборудования инструментов и приспособлений для ручной дуговой сварки автоматической сварки под флюсом и кислородной резки.

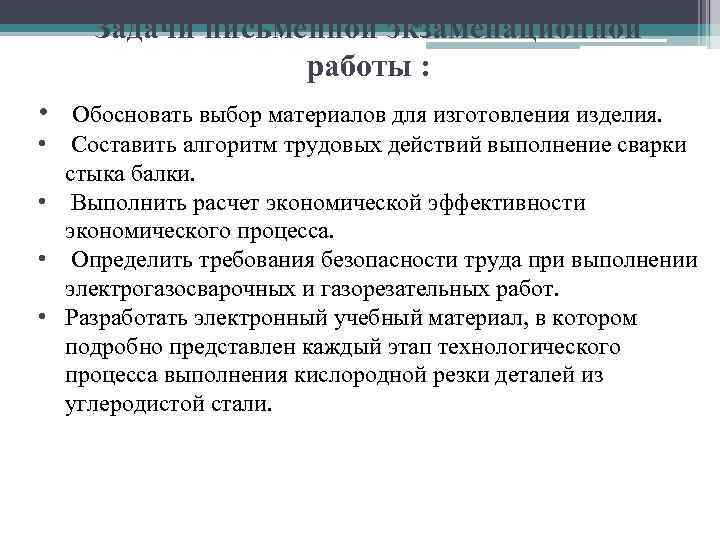

Задачи письменной экзаменационной работы : • Обосновать выбор материалов для изготовления изделия. • Составить алгоритм трудовых действий выполнение сварки стыка балки. • Выполнить расчет экономической эффективности экономического процесса. • Определить требования безопасности труда при выполнении электрогазосварочных и газорезательных работ. • Разработать электронный учебный материал, в котором подробно представлен каждый этап технологического процесса выполнения кислородной резки деталей из углеродистой стали.

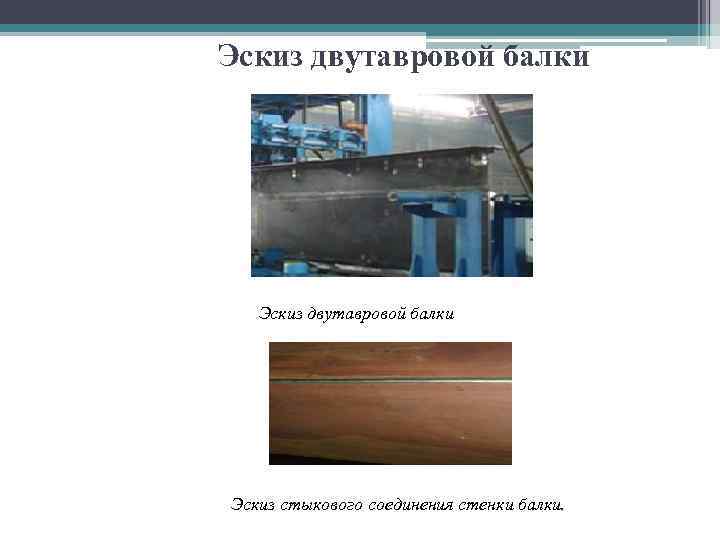

Эскиз двутавровой балки Эскиз стыкового соединения стенки балки.

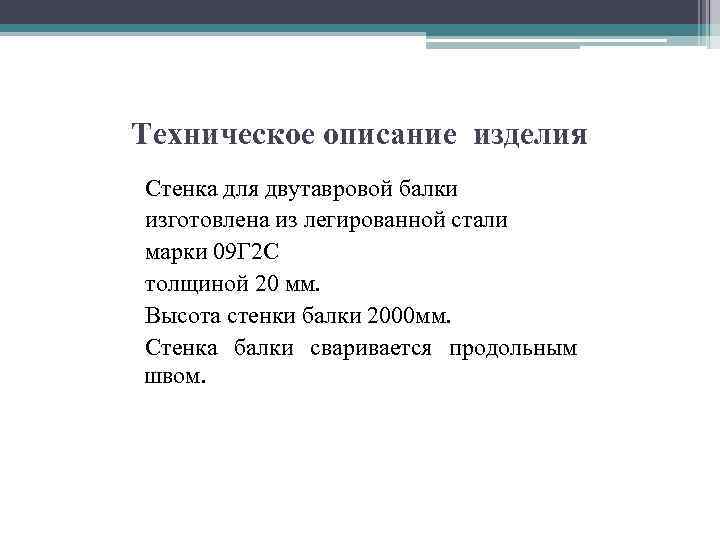

Техническое описание изделия Стенка для двутавровой балки изготовлена из легированной стали марки 09 Г 2 С толщиной 20 мм. Высота стенки балки 2000 мм. Стенка балки сваривается продольным швом.

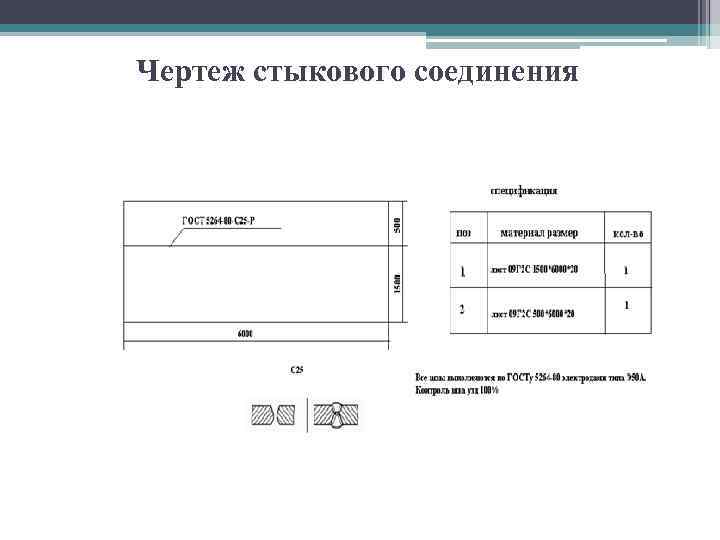

Чертеж стыкового соединения стыкового

Обоснование выбора методов и приемов, способов сварки ММА-сварка Преимущества: Основное преимущество этого метода сварки – мобильность. Оборудование для ручной сварки компактно и легко поддается транспортировке. Исследуя длинные электрические кабели, можно перемещаться по территории объекта, а также выполнять сварочные работы в труднодоступных местах. Недостатки: К недостаткам ручной сварки можно отнести низкий КПД, зависимость качества выполняемой работы от квалификации сварщика, слабые гигиенические характеристики. Сущность способа сварки

Материалы для изготовления стыкового соединения стенки балки Лист марки стали 09 Г 2 С толщиной 20 мм Электроды УОНИ 13/55

Оборудование для сварки Выпрямитель ВДУ-1250 Машина для прямолинейной газовой резки листов CG-1

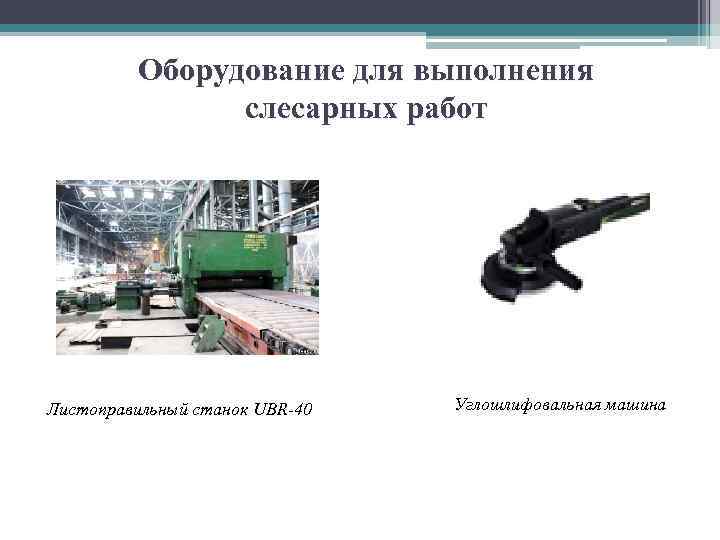

Оборудование для выполнения слесарных работ Листоправильный станок UBR-40 Углошлифовальная машина

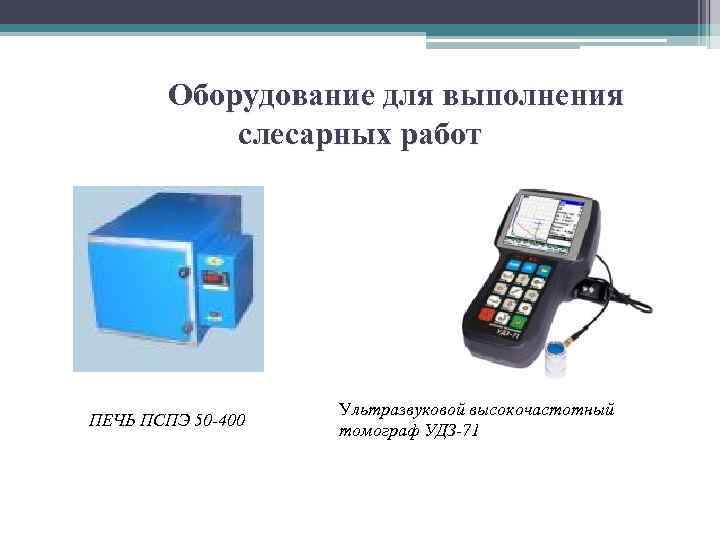

Оборудование для выполнения слесарных работ ПЕЧЬ ПСПЭ 50 -400 Ультразвуковой высокочастотный томограф УДЗ-71

Алгоритм трудовых действий электросварщика • • Выполнить подготовительные работы. Изучить чертеж Выполнить слесарные работы. Выполнить сварку. Проверить качество изделия. Сдать готовую продукцию заказчику. Выполнить заключительные работы.

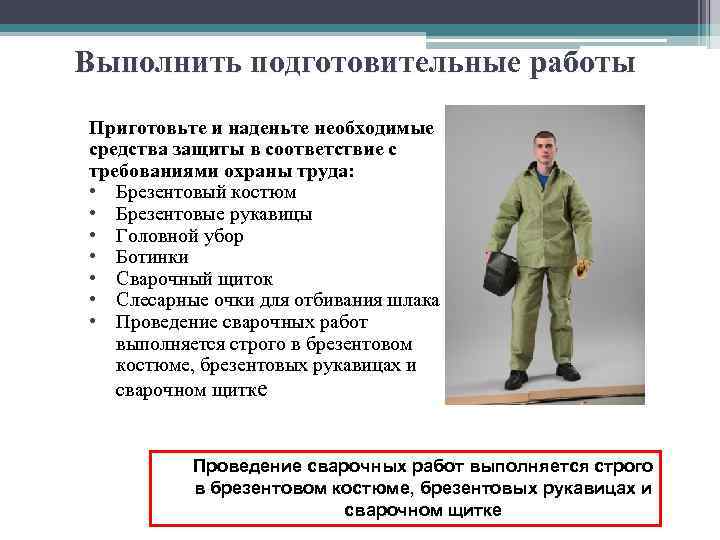

Выполнить подготовительные работы Приготовьте и наденьте необходимые средства защиты в соответствие с требованиями охраны труда: • Брезентовый костюм • Брезентовые рукавицы • Головной убор • Ботинки • Сварочный щиток • Слесарные очки для отбивания шлака • Проведение сварочных работ выполняется строго в брезентовом костюме, брезентовых рукавицах и сварочном щитке

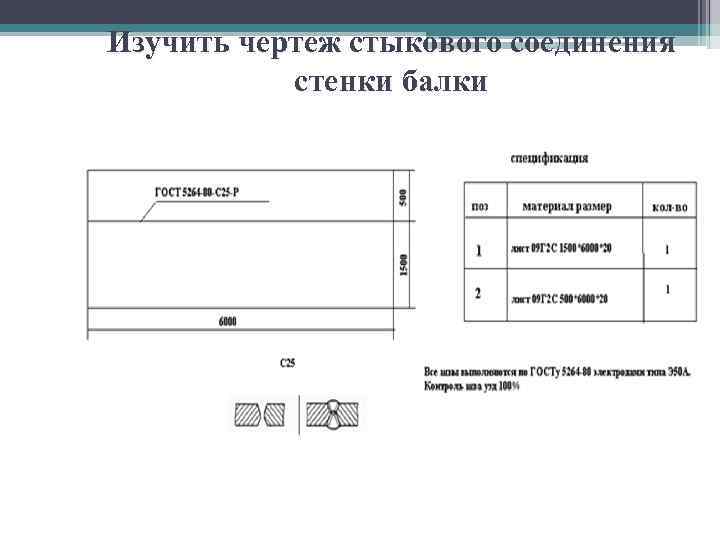

Изучить чертеж стыкового соединения стенки балки

Выполнить слесарные работы Очистить металл от грязи Углошлифовальная машина Править листы металла Листогибочный стан UBR-40

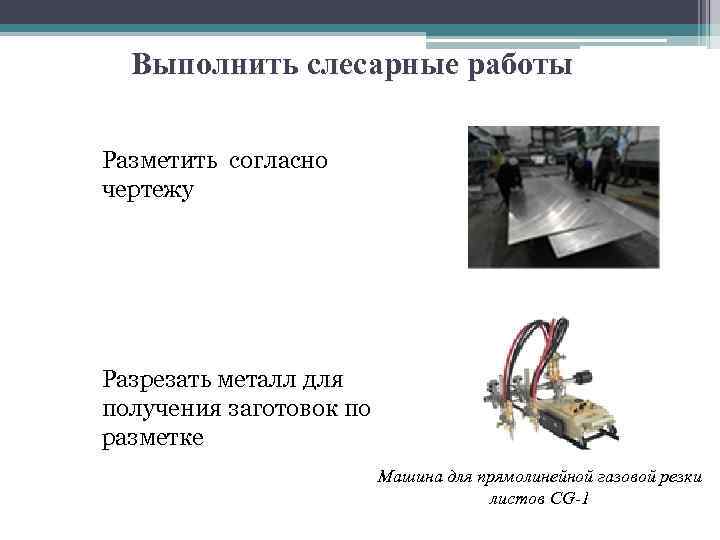

Выполнить слесарные работы Разметить согласно чертежу Разрезать металл для получения заготовок по разметке Машина для прямолинейной газовой резки листов CG-1

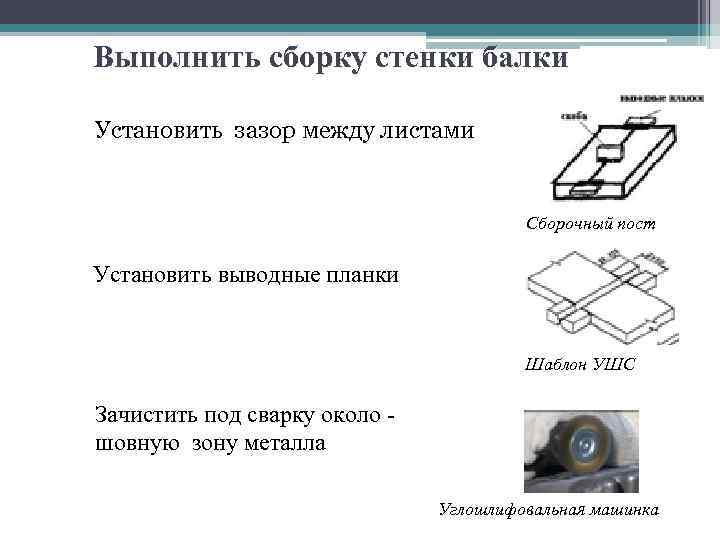

Выполнить сборку стенки балки Установить зазор между листами Сборочный пост Установить выводные планки Шаблон УШС Зачистить под сварку около шовную зону металла Углошлифовальная машинка

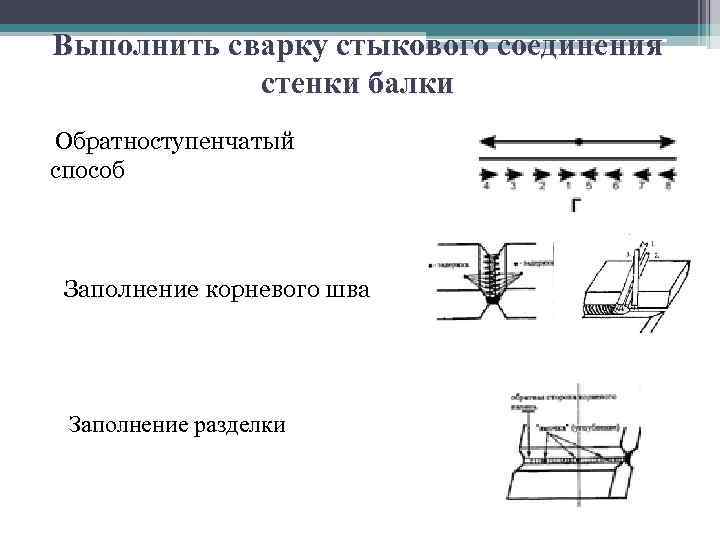

Выполнить сварку стыкового соединения стенки балки Обратноступенчатый способ Заполнение корневого шва Заполнение разделки

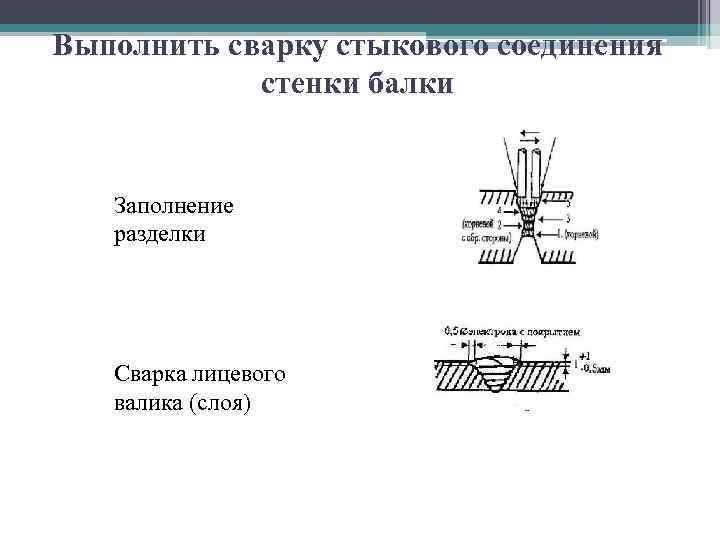

Выполнить сварку стыкового соединения стенки балки Заполнение разделки Сварка лицевого валика (слоя)

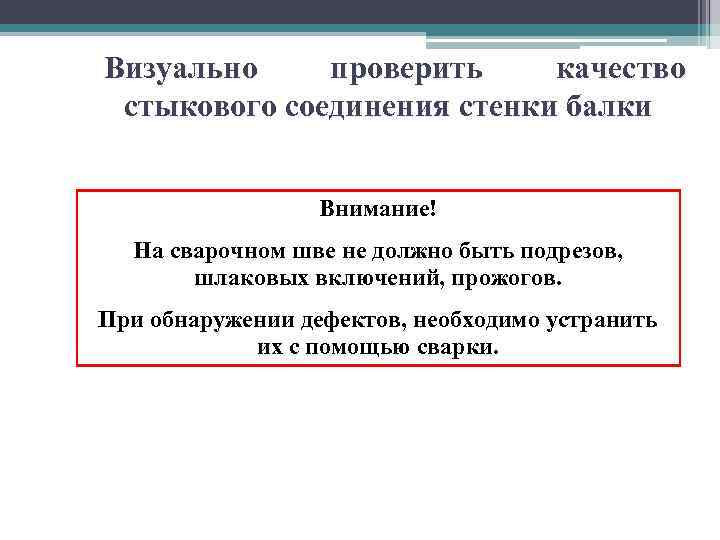

Визуально проверить качество стыкового соединения стенки балки Внимание! На сварочном шве не должно быть подрезов, шлаковых включений, прожогов. При обнаружении дефектов, необходимо устранить их с помощью сварки.

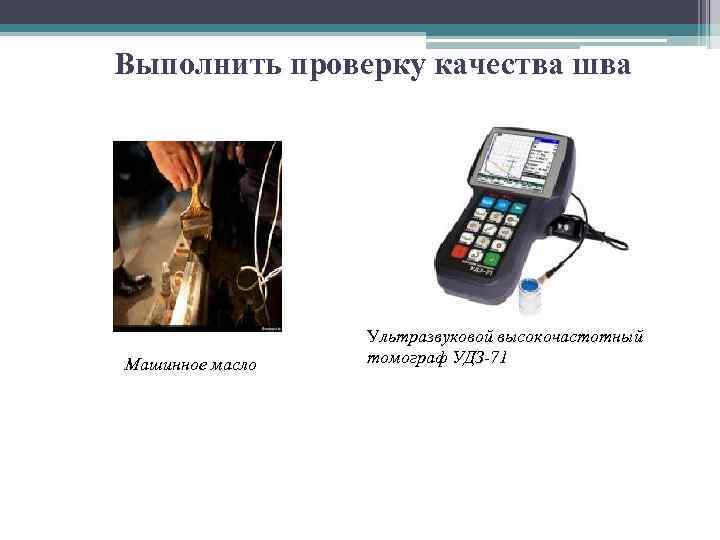

Выполнить проверку качества шва Машинное масло Ультразвуковой высокочастотный томограф УДЗ-71

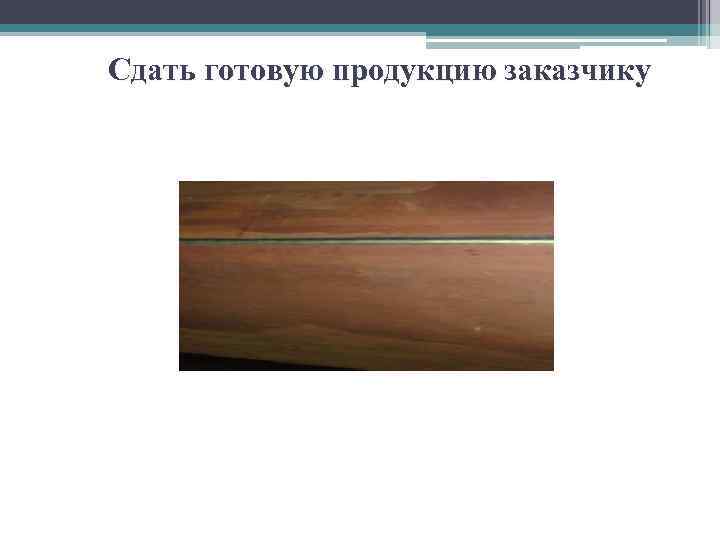

Сдать готовую продукцию заказчику

Выполнить заключительные работы • Отключить выпрямитель. • Привести в порядок рабочее место, собрать инструмент, смотать в бухты сварочные провода и убрать в отведенные для их хранения места. • Убедиться в отсутствии очагов загорания, при их наличии залить водой. • Обо всех нарушениях требований безопасности имевших место в процессе выполнения работы сообщить бригадиру или руководителю работ.

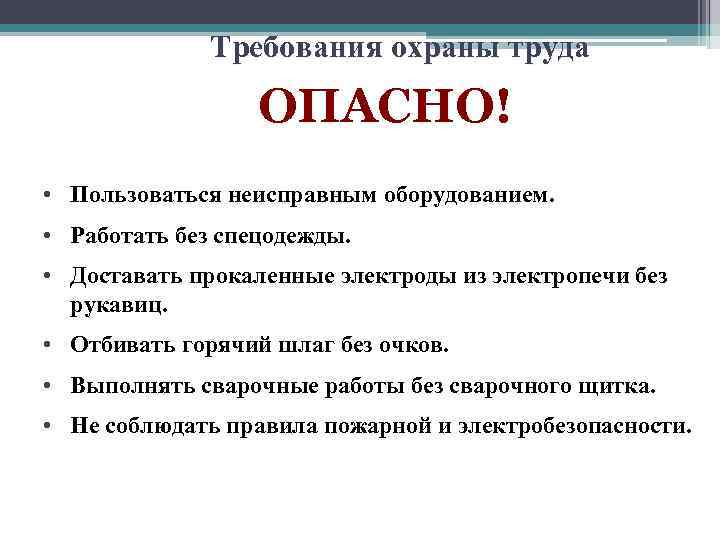

Требования охраны труда ОПАСНО! • Пользоваться неисправным оборудованием. • Работать без спецодежды. • Доставать прокаленные электроды из электропечи без рукавиц. • Отбивать горячий шлаг без очков. • Выполнять сварочные работы без сварочного щитка. • Не соблюдать правила пожарной и электробезопасности.

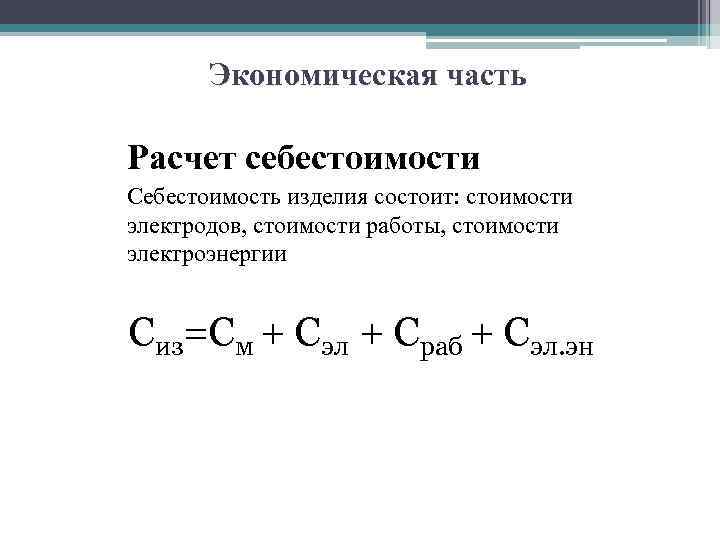

Экономическая часть Расчет себестоимости Себестоимость изделия состоит: стоимости электродов, стоимости работы, стоимости электроэнергии Сиз=См + Сэл + Сраб + Сэл. эн

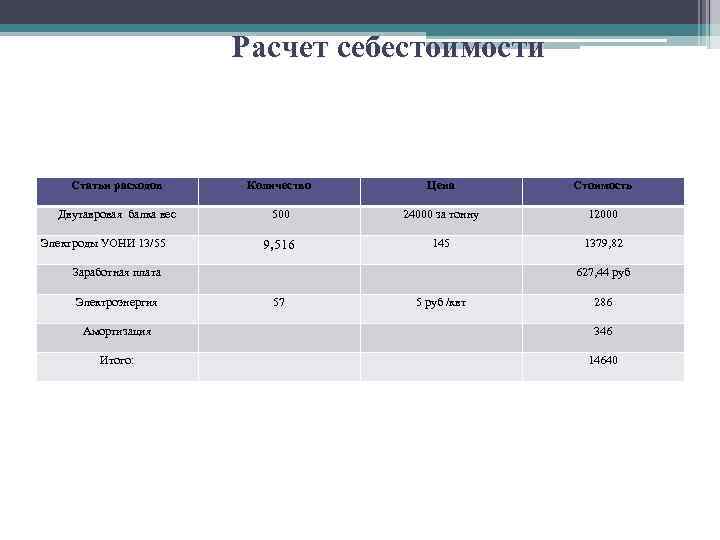

Расчет себестоимости Статьи расходов Количество Цена Стоимость Двутавровая балка вес 500 24000 за тонну 12000 9, 516 145 1379, 82 Электроды УОНИ 13/55 Заработная плата Электроэнергия 627, 44 руб 57 5 руб /квт 286 Амортизация 346 Итого: 14640

Расчет прибыли Прибыль - разница между доходом и полными издержками производства ЧП = 17900 – 14640, = 3260 рублей.

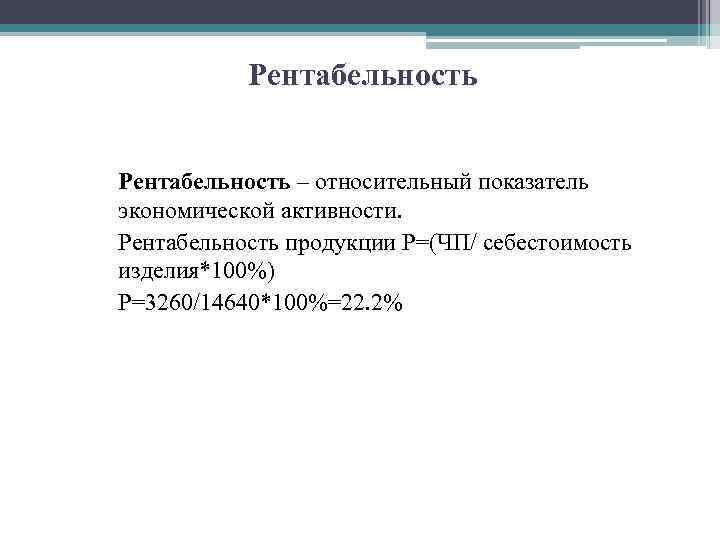

Рентабельность – относительный показатель экономической активности. Рентабельность продукции Р=(ЧП/ себестоимость изделия*100%) Р=3260/14640*100%=22. 2%

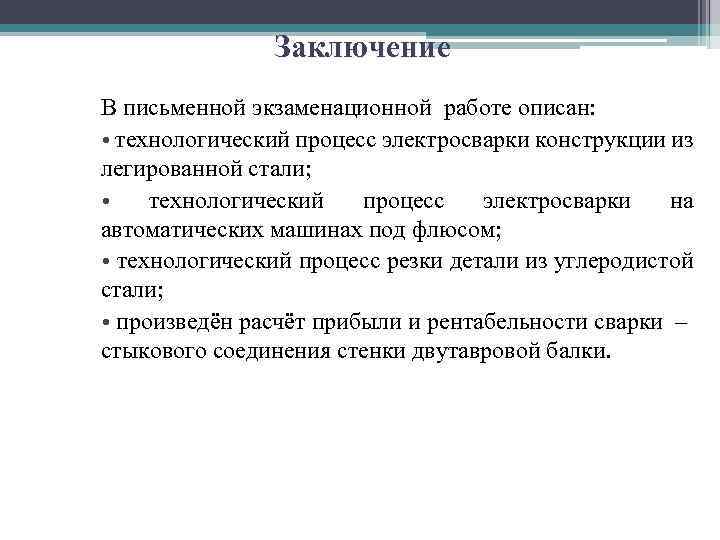

Заключение В письменной экзаменационной работе описан: • технологический процесс электросварки конструкции из легированной стали; • технологический процесс электросварки на автоматических машинах под флюсом; • технологический процесс резки детали из углеродистой стали; • произведён расчёт прибыли и рентабельности сварки – стыкового соединения стенки двутавровой балки.
