Государственное автономное образовательное учреждение Среднего профессионального образования Саратовской области «Поволжский Колледж Технологий и Менеджмента» Тема работы: «Анализ системы эксплуатации и технического обслуживания регенеративных подогревателей питательной воды низкого давления энергоблока ВВЭР-1000» Выполнил: Красильнюк А. А. Руководитель: А. В. Демидов
Цель работы Выполнить анализ систем: • Эксплуатации; • Технического обслуживания; • Расчёта и выбора; • Начисления заработной платы за техническое обслуживание; регенеративных подогревателей низкого давления энергоблока ВВЭР-1000.

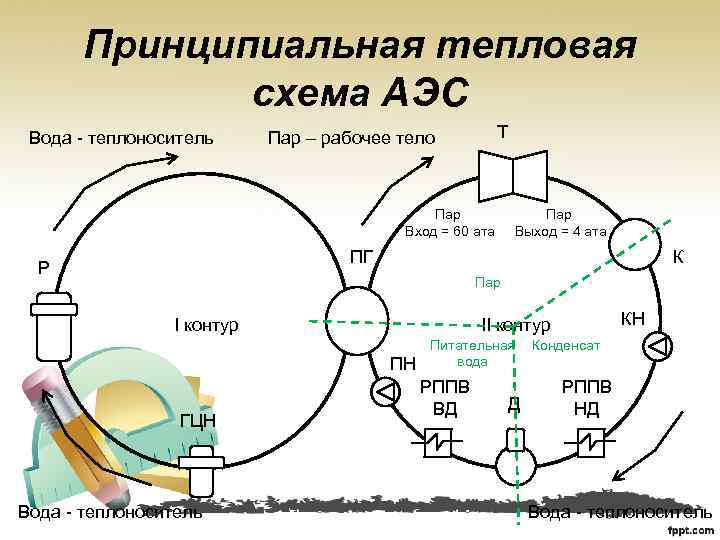

Принципиальная тепловая схема АЭС Вода - теплоноситель Т Пар – рабочее тело Пар Вход = 60 ата Пар Выход = 4 ата ПГ Р К Пар I контур ПН ГЦН Вода - теплоноситель КН II контур Питательная вода РППВ ВД Д Конденсат РППВ НД Вода - теплоноситель

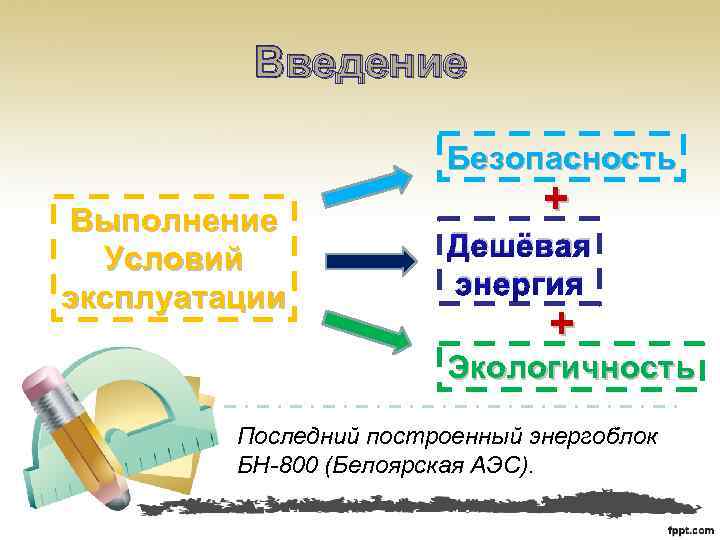

Введение Безопасность Выполнение Условий эксплуатации + Дешёвая энергия + Экологичность Последний построенный энергоблок БН-800 (Белоярская АЭС).

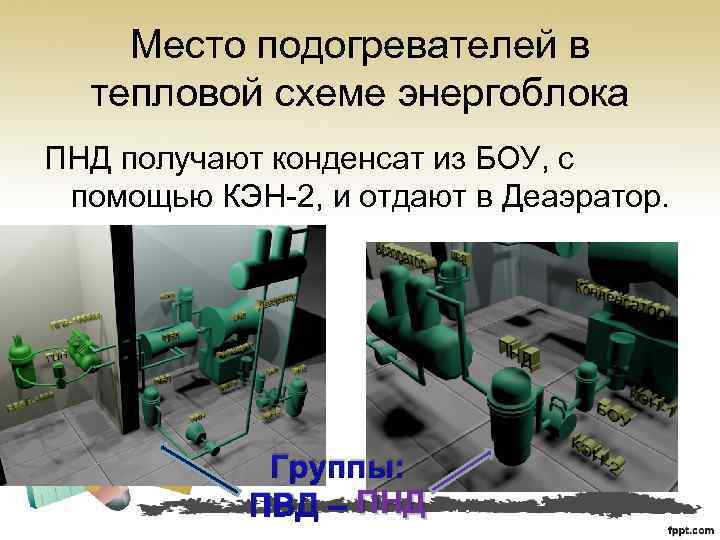

Место подогревателей в тепловой схеме энергоблока ПНД получают конденсат из БОУ, с помощью КЭН-2, и отдают в Деаэратор. Группы: ПВД – ПНД
Назначение подогревателей Итоговая КПД энергоблока ВВЭР ~ 32%. Благодаря подогревателям + 5%.
Конструкция подогревателей • Вертикальный (экономия места); • Поверхностного типа (передача энергии через металлическую стенку); • Нагрев от пара к воде (не электрическими тенами);
АСУ подогревателями Контроль уровня конденсата в корпусе подогревателей.

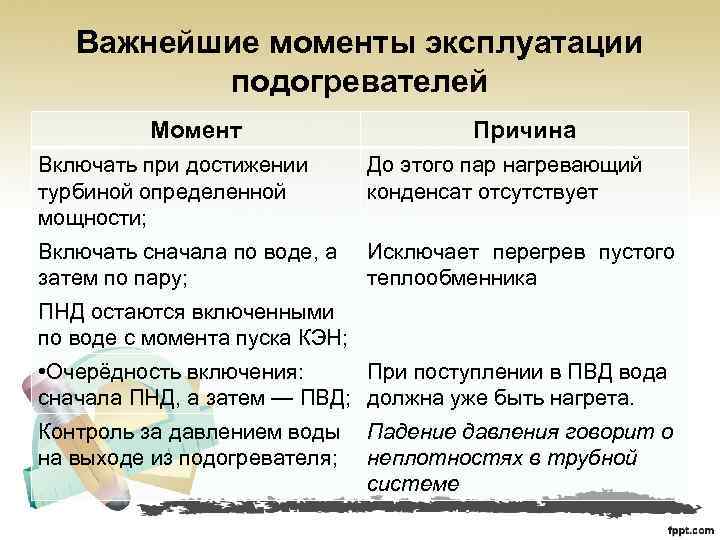

Важнейшие моменты эксплуатации подогревателей Момент Причина Включать при достижении турбиной определенной мощности; До этого пар нагревающий конденсат отсутствует Включать сначала по воде, а затем по пару; Исключает перегрев пустого теплообменника ПНД остаются включенными по воде с момента пуска КЭН; • Очерёдность включения: сначала ПНД, а затем — ПВД; Контроль за давлением воды на выходе из подогревателя; При поступлении в ПВД вода должна уже быть нагрета. Падение давления говорит о неплотностях в трубной системе
Резервирование подогревателей Резервирования нет. При неисправности, (подогреватель шунтируется, предусмотрен байпас).

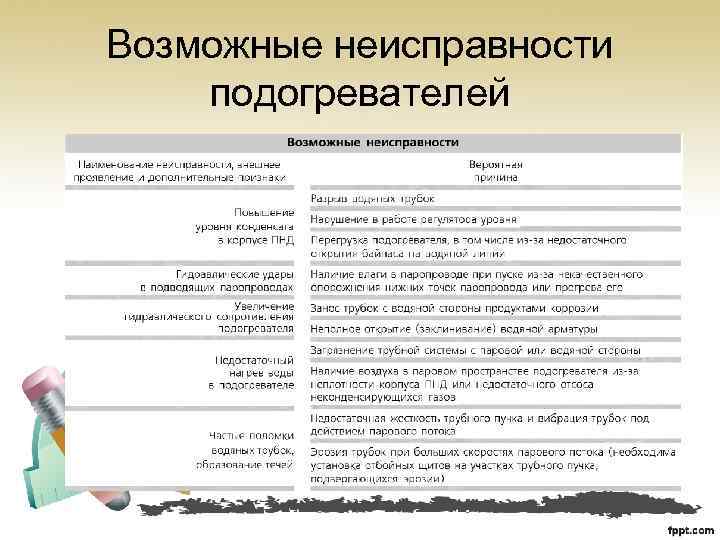

Возможные неисправности подогревателей

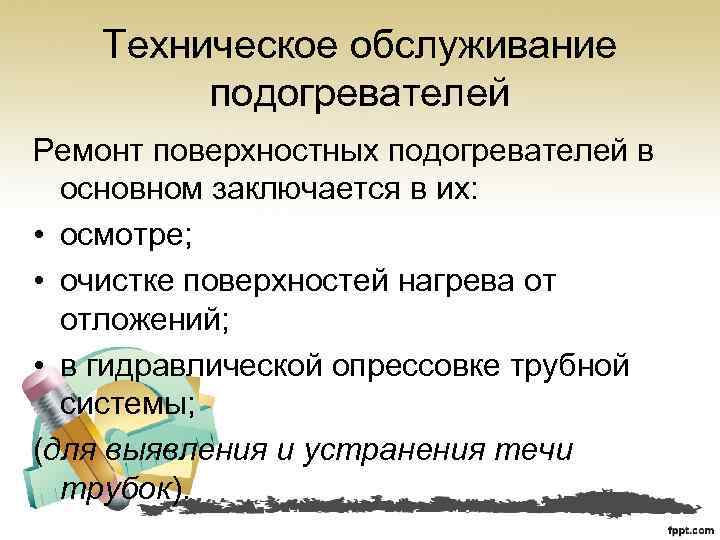

Техническое обслуживание подогревателей Ремонт поверхностных подогревателей в основном заключается в их: • осмотре; • очистке поверхностей нагрева от отложений; • в гидравлической опрессовке трубной системы; (для выявления и устранения течи трубок).
Расчёт подогревателя № 01 Результат расчёта – площадь теплообмена: F = 2846, 162 м 2

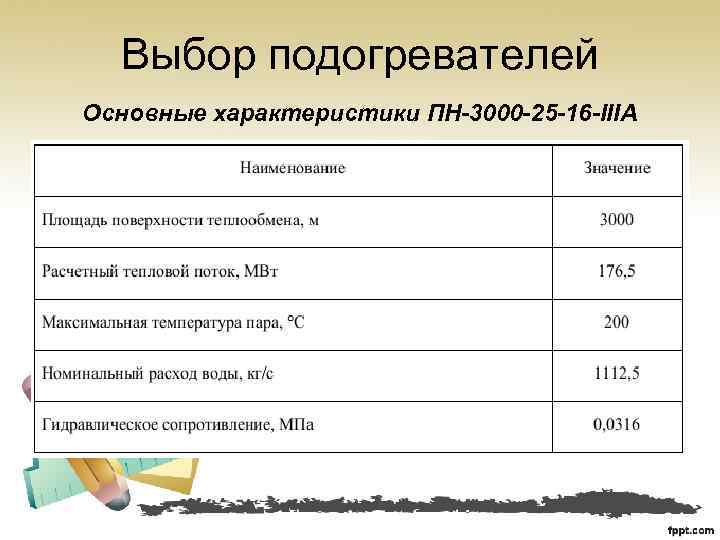

Выбор подогревателей Основные характеристики ПН-3000 -25 -16 -IIIА

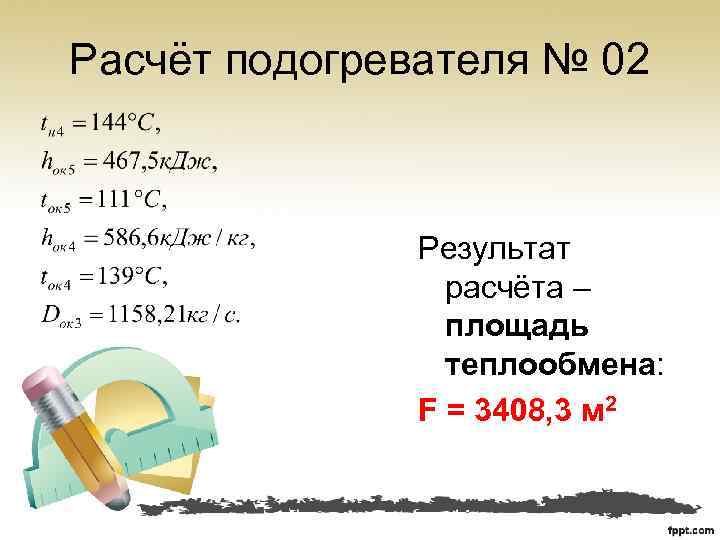

Расчёт подогревателя № 02 Результат расчёта – площадь теплообмена: F = 3408, 3 м 2
Выбор подогревателей Основные характеристики ПН-3200 -30 -16 -IIА

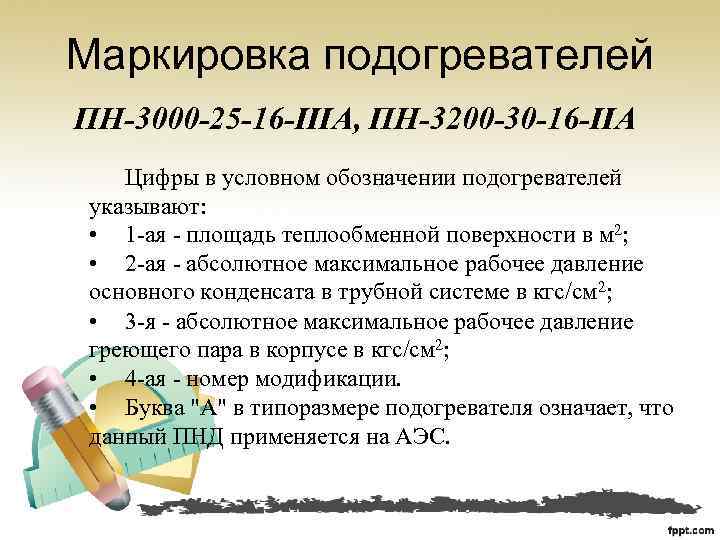

Маркировка подогревателей ПН-3000 -25 -16 -IIIА, ПН-3200 -30 -16 -IIА Цифры в условном обозначении подогревателей указывают: • 1 -ая - площадь теплообменной поверхности в м 2; • 2 -ая - абсолютное максимальное рабочее давление основного конденсата в трубной системе в кгс/см 2; • 3 -я - абсолютное максимальное рабочее давление греющего пара в корпусе в кгс/см 2; • 4 -ая - номер модификации. • Буква "А" в типоразмере подогревателя означает, что данный ПНД применяется на АЭС.
Экономическая часть – исходные данные Как отразится на себестоимости электрической энергии изменение (рост) нормы амортизации на реновацию? Нам 1 3% Нам 2 3, 3% Нам 3 3, 6%
Экономическая часть - итоги Зависимость годовых амортизационных отчислений от изменений. . . 4, 100. 00 3, 900. 00 3, 700. 00 3, 500. 00 3, 300. 00 3, 100. 00 2, 900. 00 1 2 Зависимость себестоимости производства энергии от изменения амортизации. . . 10, 900. 000 10, 700. 000 10, 500. 000 10, 300. 000 10, 100. 000 9, 900. 000 9, 700. 000 Зависимость годовых амортизацион ных отчислений от изменений аммортизации на реновации 3 Зависимость себестоимости производства энергии от изменения амортизации на реновации 1 Зависимость себестоимости одного киловата от изменения амортизации на реновации 0. 420000 0. 400000 0. 380000 0. 360000 1 2 3 Зависимость себестоимости одного киловата от изменения амортизации на реновации 2 3
Заключение При выполнении всех • требуемых инструкций по эксплуатации, • норм и правил по соблюдению безопасного выполнения работ, • Своевременному выполнению технического обслуживания, применение результатов работы на практике способно принести определённый экономический эффект.
