Государственное автономное образовательное LOGO учреждение Среднего профессионального образования Саратовской области «Поволжский Колледж Технологий и Менеджмента» Демонстративно-иллюстрационный материал по теме: Анализ эксплуатации теплофикационной установки БАЭС Выполнил: студент группы 327 Щедрин Роман Преподаватель: Демидов А. В.

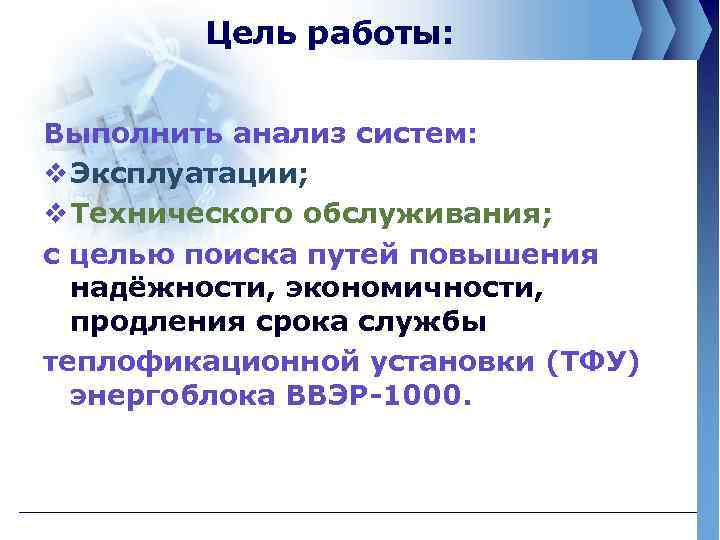

Цель работы: Выполнить анализ систем: v Эксплуатации; v Технического обслуживания; с целью поиска путей повышения надёжности, экономичности, продления срока службы теплофикационной установки (ТФУ) энергоблока ВВЭР-1000.
Карта климатического районирования

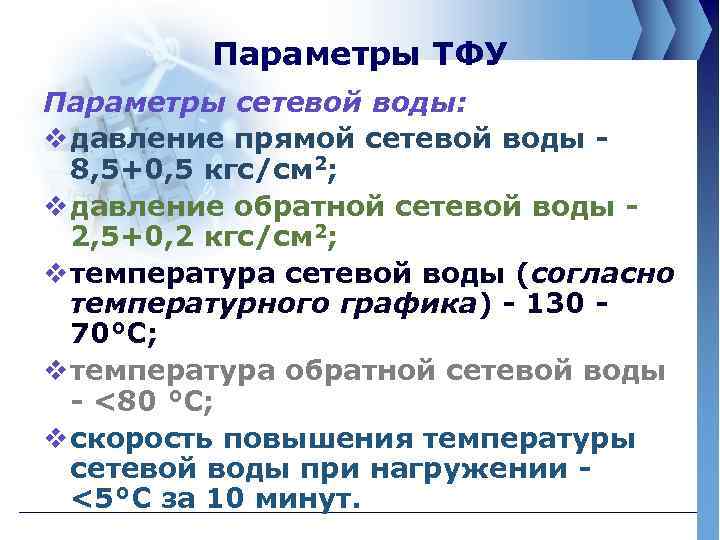

Параметры ТФУ Параметры сетевой воды: v давление прямой сетевой воды 8, 5+0, 5 кгс/см 2; v давление обратной сетевой воды 2, 5+0, 2 кгс/см 2; v температура сетевой воды (согласно температурного графика) - 130 70°С; v температура обратной сетевой воды - <80 °С; v скорость повышения температуры сетевой воды при нагружении <5°С за 10 минут.
Схема греющего пара и конденсата греющего пара ПСВ
Подогреватели сетевой воды ПСВ-500 -14 -23; ПСВ-500 -3 -23; Поверхность нагрева – 500 м 2; Давление воды – 14 (3) ата; Давление пара – 23 ата;
Пуск теплофикационной установки 1 -подогреватель; 2 -успокоительный сосуд уровнемера; 3 -дифманометр мембранный; 4 -указатель положения регулятора уровня; 5 -усилитель электрического сигнала; 6 -колонка управления регулятором; 7 -электродвигатель; 8 -регулирующий клапан; 9 -линия отвода конденсата;
Сетевой насос типа СЭ 1250 -140

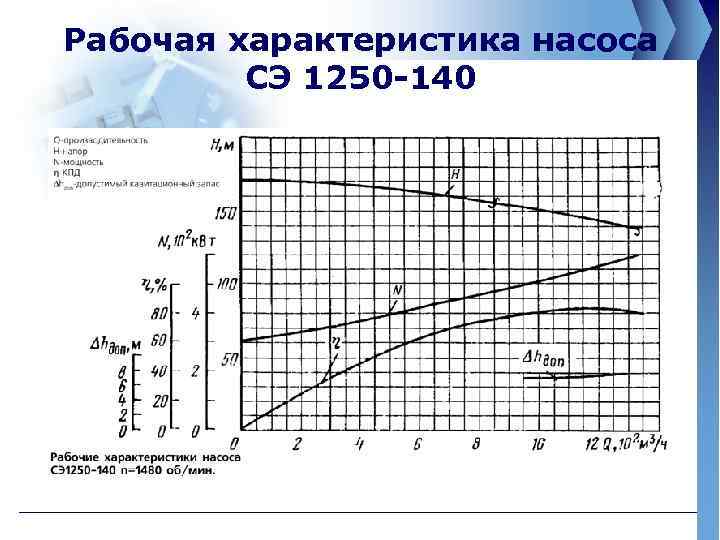

Рабочая характеристика насоса СЭ 1250 -140

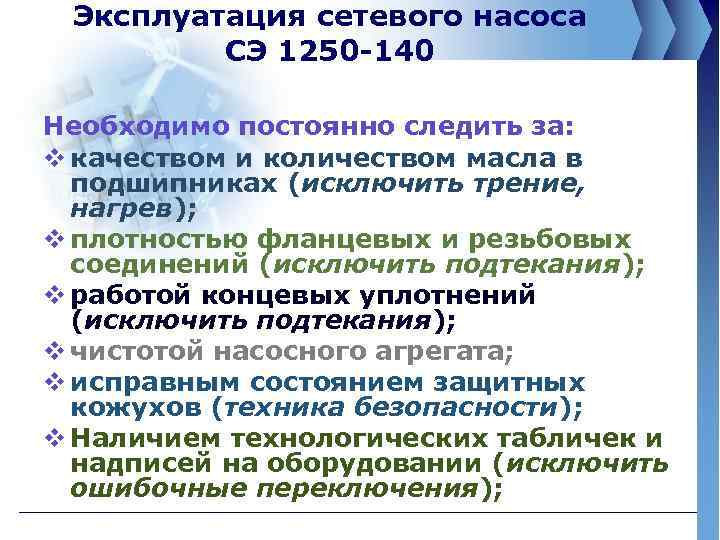

Эксплуатация сетевого насоса СЭ 1250 -140 Необходимо постоянно следить за: v качеством и количеством масла в подшипниках (исключить трение, нагрев); v плотностью фланцевых и резьбовых соединений (исключить подтекания); v работой концевых уплотнений (исключить подтекания); v чистотой насосного агрегата; v исправным состоянием защитных кожухов (техника безопасности); v Наличием технологических табличек и надписей на оборудовании (исключить ошибочные переключения);

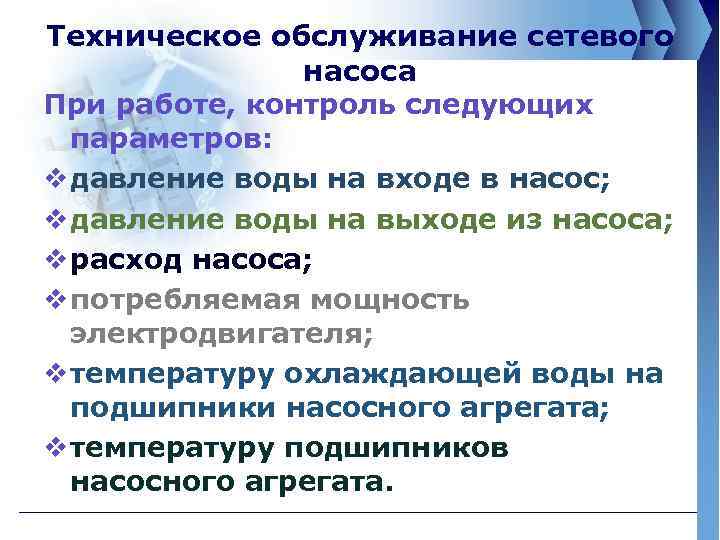

Техническое обслуживание сетевого насоса При работе, контроль следующих параметров: v давление воды на входе в насос; v давление воды на выходе из насоса; v расход насоса; v потребляемая мощность электродвигателя; v температуру охлаждающей воды на подшипники насосного агрегата; v температуру подшипников насосного агрегата.

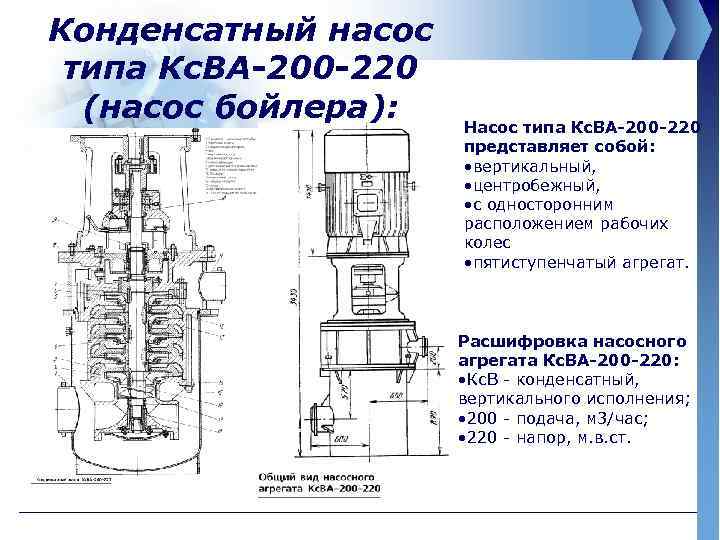

Конденсатный насос типа Кс. ВА-200 -220 (насос бойлера): Насос типа Кс. ВА-200 -220 представляет собой: • вертикальный, • центробежный, • с односторонним расположением рабочих колес • пятиступенчатый агрегат. Расшифровка насосного агрегата Кс. ВА-200 -220: • Кс. В - конденсатный, вертикального исполнения; • 200 - подача, м 3/час; • 220 - напор, м. в. ст.
Рабочая характеристика насосного агрегата Кс. ВА 200 -220

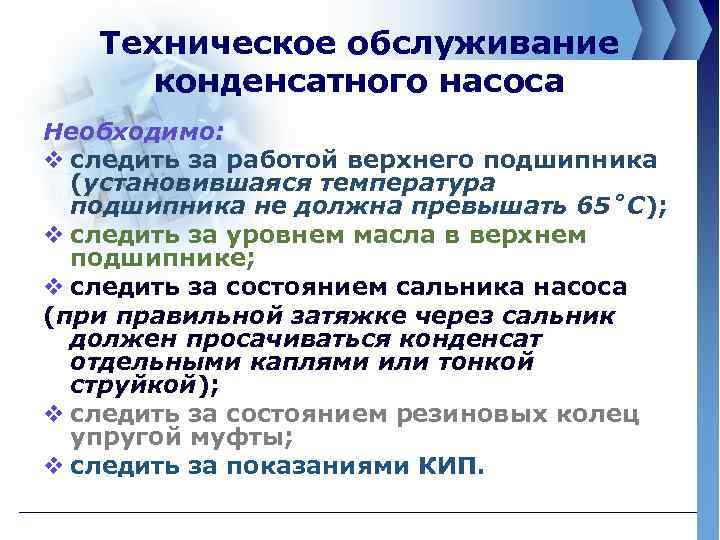

Техническое обслуживание конденсатного насоса Необходимо: v следить за работой верхнего подшипника (установившаяся температура подшипника не должна превышать 65˚C); v следить за уровнем масла в верхнем подшипнике; v следить за состоянием сальника насоса (при правильной затяжке через сальник должен просачиваться конденсат отдельными каплями или тонкой струйкой); v следить за состоянием резиновых колец упругой муфты; v следить за показаниями КИП.

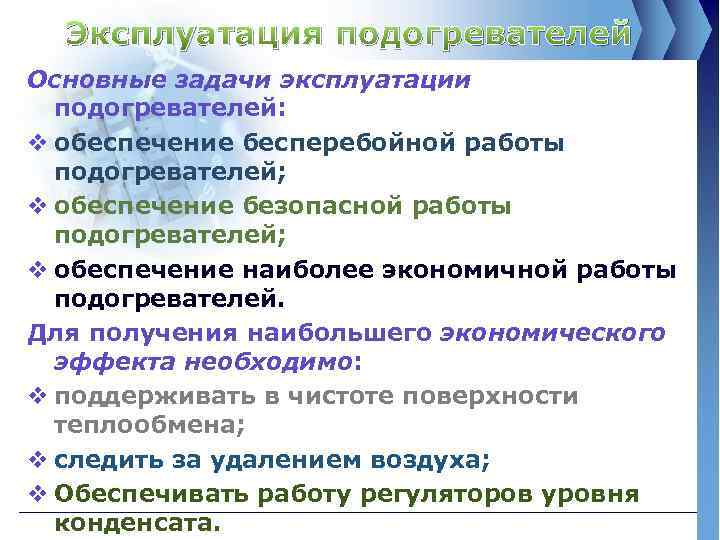

Эксплуатация подогревателей Основные задачи эксплуатации подогревателей: v обеспечение бесперебойной работы подогревателей; v обеспечение безопасной работы подогревателей; v обеспечение наиболее экономичной работы подогревателей. Для получения наибольшего экономического эффекта необходимо: v поддерживать в чистоте поверхности теплообмена; v следить за удалением воздуха; v Обеспечивать работу регуляторов уровня конденсата.

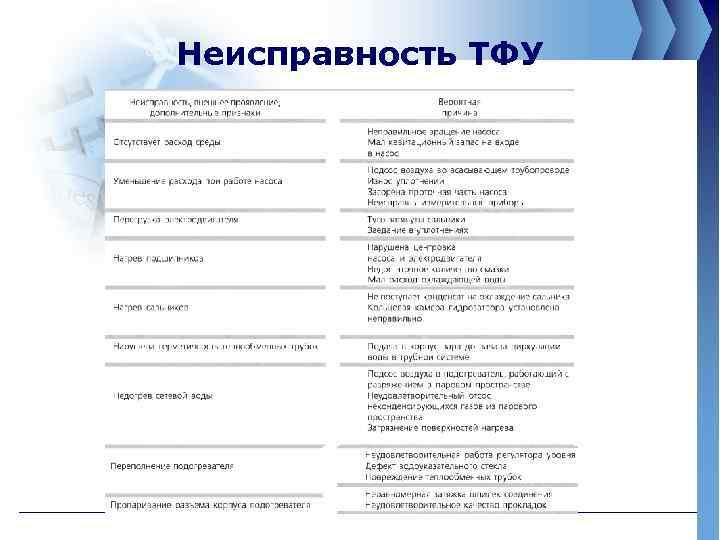

Неисправность ТФУ

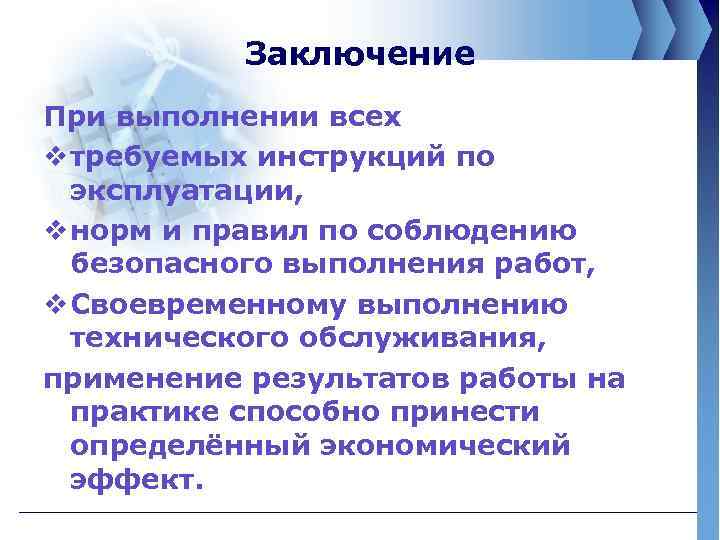

Заключение При выполнении всех v требуемых инструкций по эксплуатации, v норм и правил по соблюдению безопасного выполнения работ, v Своевременному выполнению технического обслуживания, применение результатов работы на практике способно принести определённый экономический эффект.
