ГОСТы и обозначения
• • Работу выполнил Мищериков М. Г.
ГОСТЫ Графические обозначения Классификации: n Российская n Зарубежная n

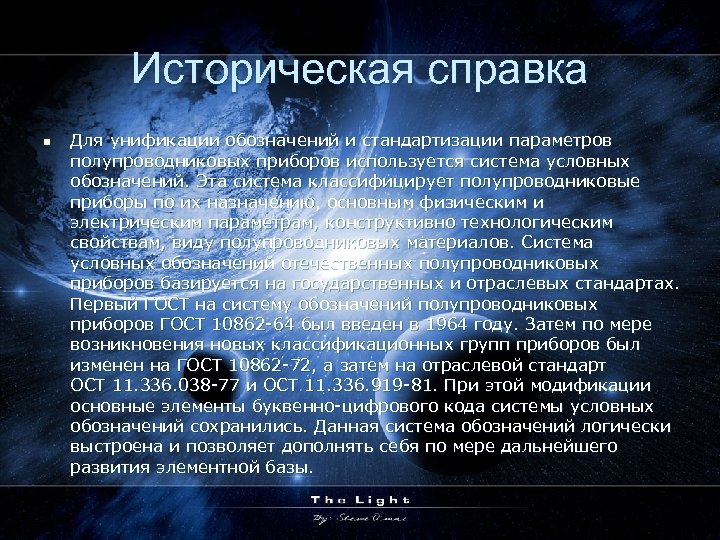

Историческая справка n Для унификации обозначений и стандартизации параметров полупроводниковых приборов используется система условных обозначений. Эта система классифицирует полупроводниковые приборы по их назначению, основным физическим и электрическим параметрам, конструктивно технологическим свойствам, виду полупроводниковых материалов. Система условных обозначений отечественных полупроводниковых приборов базируется на государственных и отраслевых стандартах. Первый ГОСТ на систему обозначений полупроводниковых приборов ГОСТ 10862 -64 был введен в 1964 году. Затем по мере возникновения новых классификационных групп приборов был изменен на ГОСТ 10862 -72, а затем на отраслевой стандарт ОСТ 11. 336. 038 -77 и ОСТ 11. 336. 919 -81. При этой модификации основные элементы буквенно-цифрового кода системы условных обозначений сохранились. Данная система обозначений логически выстроена и позволяет дополнять себя по мере дальнейшего развития элементной базы.

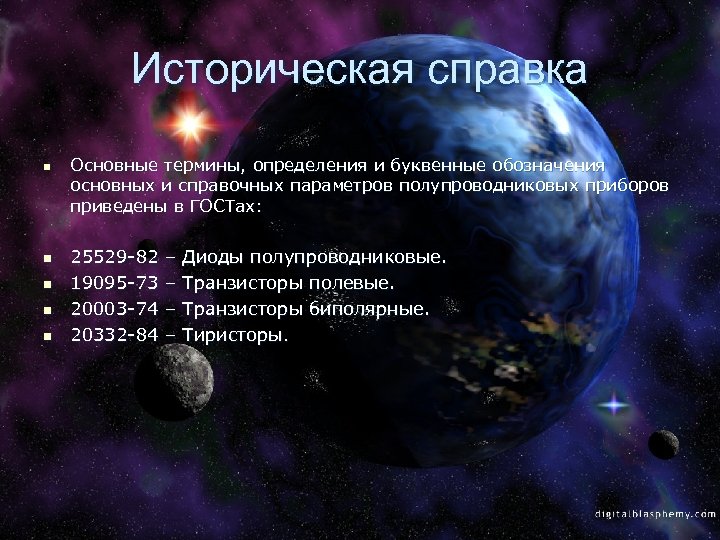

Историческая справка n n n Основные термины, определения и буквенные обозначения основных и справочных параметров полупроводниковых приборов приведены в ГОСТах: 25529 -82 – Диоды полупроводниковые. 19095 -73 – Транзисторы полевые. 20003 -74 – Транзисторы биполярные. 20332 -84 – Тиристоры.

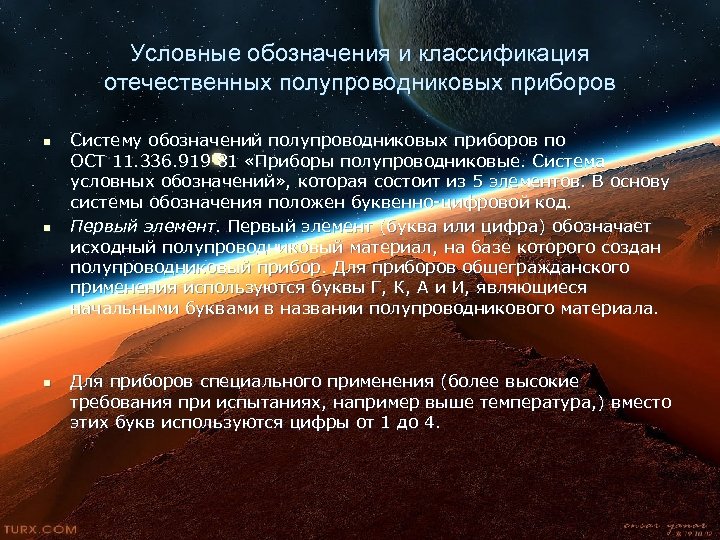

Условные обозначения и классификация отечественных полупроводниковых приборов n n n Систему обозначений полупроводниковых приборов по ОСТ 11. 336. 919 81 «Приборы полупроводниковые. Система условных обозначений» , которая состоит из 5 элементов. В основу системы обозначения положен буквенно-цифровой код. Первый элемент (буква или цифра) обозначает исходный полупроводниковый материал, на базе которого создан полупроводниковый прибор. Для приборов общегражданского применения используются буквы Г, К, А и И, являющиеся начальными буквами в названии полупроводникового материала. Для приборов специального применения (более высокие требования при испытаниях, например выше температура, ) вместо этих букв используются цифры от 1 до 4.
Первый элемент Исходный материал n n Германий или его соединения Кремний или его соединения Соединения галлия (например арсенид галлия) Соединения индия (например фосфид индия) Условные обозначения n Г или 1 n К или 2 n А или 3 n И или 4

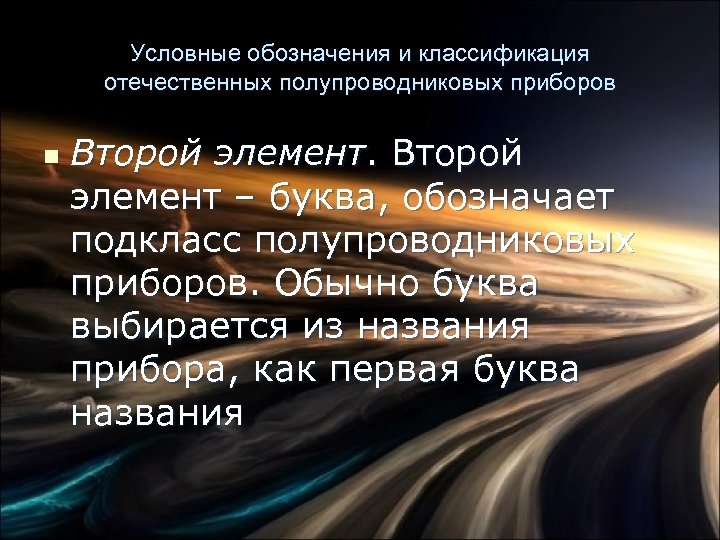

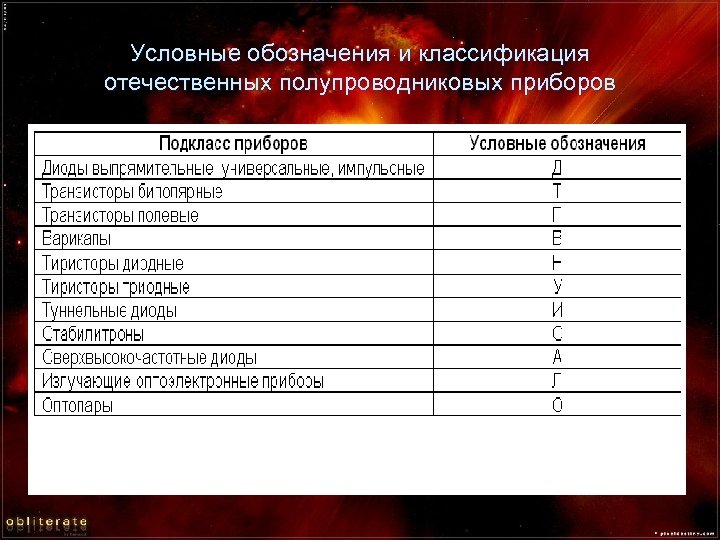

Условные обозначения и классификация отечественных полупроводниковых приборов n Второй элемент – буква, обозначает подкласс полупроводниковых приборов. Обычно буква выбирается из названия прибора, как первая буква названия
Условные обозначения и классификация отечественных полупроводниковых приборов

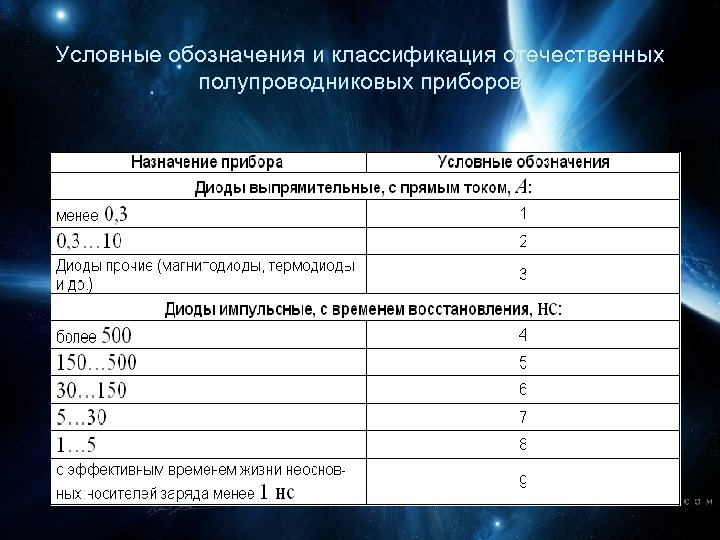

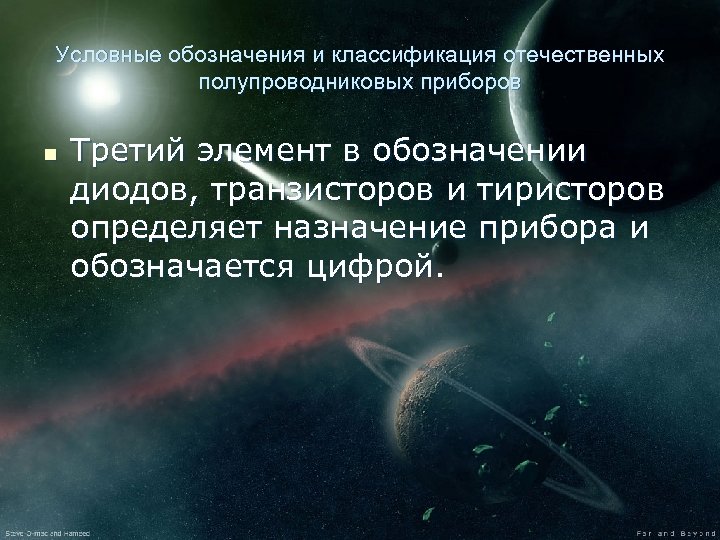

Условные обозначения и классификация отечественных полупроводниковых приборов n Третий элемент в обозначении диодов, транзисторов и тиристоров определяет назначение прибора и обозначается цифрой.
Условные обозначения и классификация отечественных полупроводниковых приборов
Условные обозначения и классификация отечественных полупроводниковых приборов
Условные обозначения и классификация отечественных полупроводниковых приборов

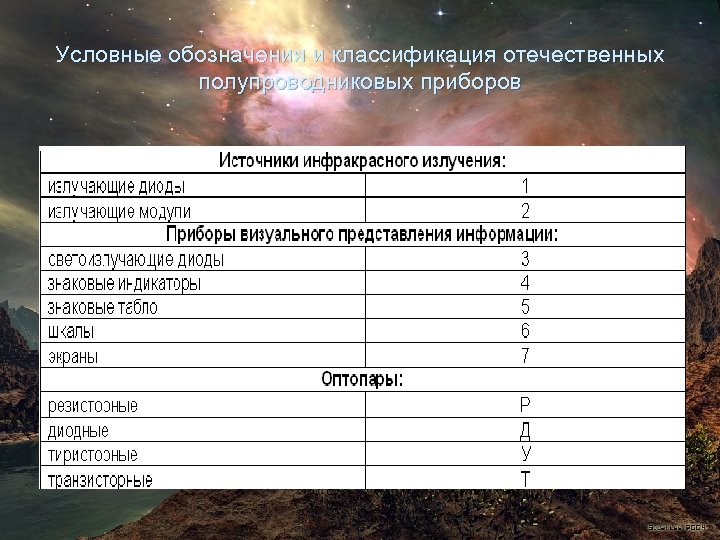

Условные обозначения и классификация отечественных полупроводниковых приборов
Условные обозначения и классификация отечественных полупроводниковых приборов
Условные обозначения и классификация отечественных полупроводниковых приборов

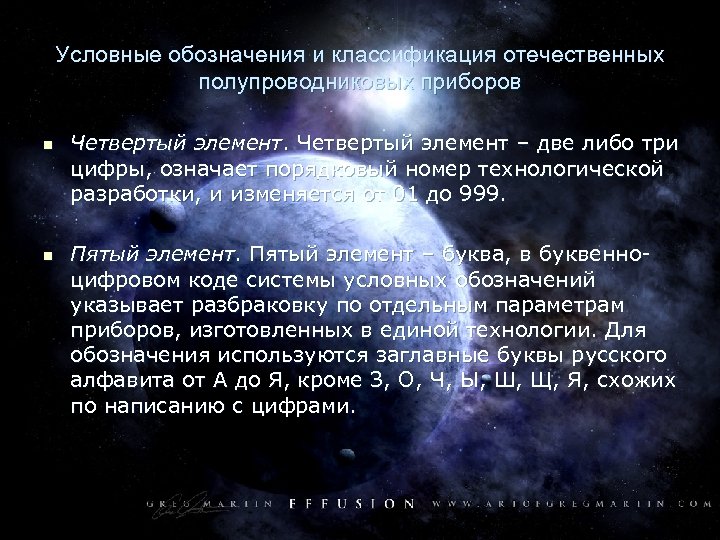

Условные обозначения и классификация отечественных полупроводниковых приборов n n Четвертый элемент – две либо три цифры, означает порядковый номер технологической разработки, и изменяется от 01 до 999. Пятый элемент – буква, в буквенноцифровом коде системы условных обозначений указывает разбраковку по отдельным параметрам приборов, изготовленных в единой технологии. Для обозначения используются заглавные буквы русского алфавита от А до Я, кроме З, О, Ч, Ы, Ш, Щ, Я, схожих по написанию с цифрами.

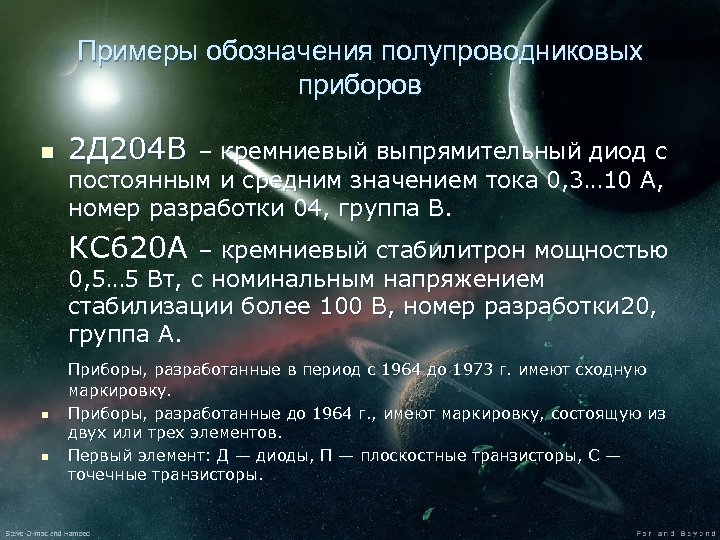

Примеры обозначения полупроводниковых приборов n 2 Д 204 В – кремниевый выпрямительный диод с постоянным и средним значением тока 0, 3… 10 А, номер разработки 04, группа В. КС 620 А – кремниевый стабилитрон мощностью 0, 5… 5 Вт, с номинальным напряжением стабилизации более 100 В, номер разработки 20, группа А. n n Приборы, разработанные в период с 1964 до 1973 г. имеют сходную маркировку. Приборы, разработанные до 1964 г. , имеют маркировку, состоящую из двух или трех элементов. Первый элемент: Д — диоды, П — плоскостные транзисторы, С — точечные транзисторы.
Примеры обозначения полупроводниковых приборов n КТ 937 А – кремниевый биполярный транзистор, большой мощности, высокочастотной (с граничной частотой более 30 МГц), номер разработки 37, группа А. n КП 310 А – кремниевый транзистор малой мощности, с граничной частотой более 30 МГц, номер разработки 10, группа А.

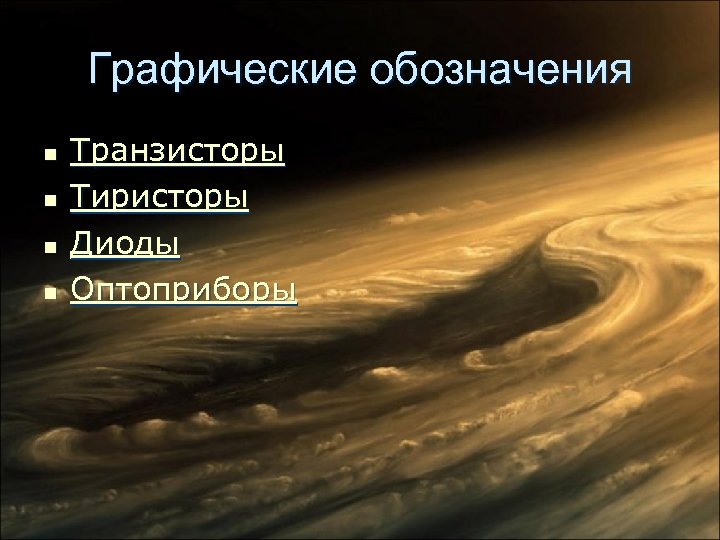

Графические обозначения n n Транзисторы Тиристоры Диоды Оптоприборы

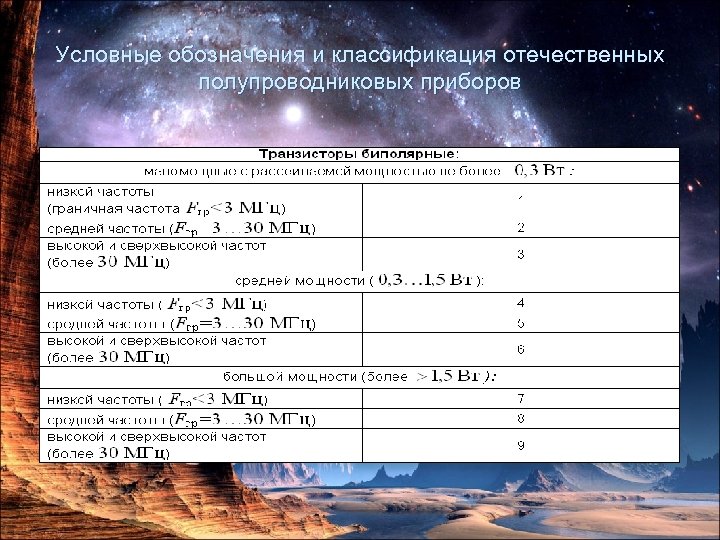

Биполярные транзисторы. n n n Структура активной области может быть как "pnp", так и "npn". Возможные применения: это универсальные усилительные приборы, предназначенные для применения в схемах усиления, генерации и преобразования сигналов. В обозначении марки транзистора третий элемент (цифра) характеризует подклассы приборов по значениям рассеиваемой ими мощности и предельной частоты.

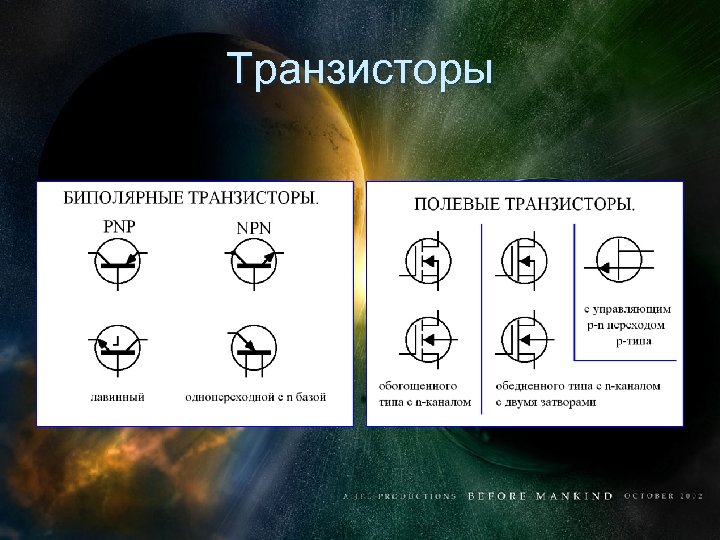

Транзисторы

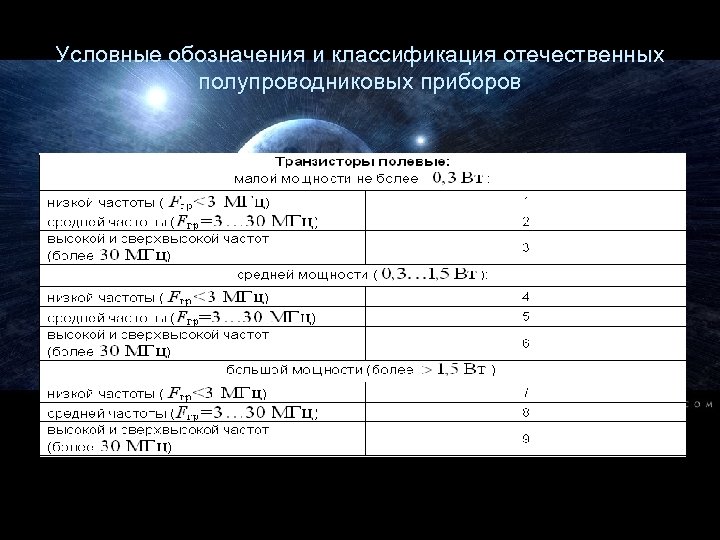

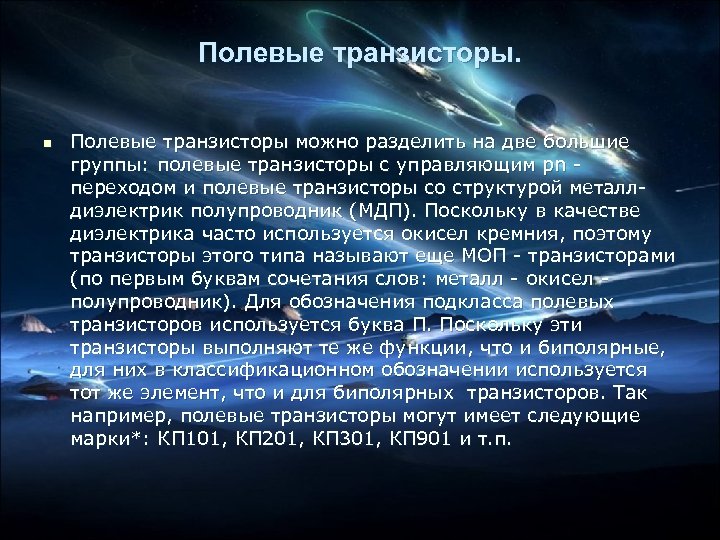

Полевые транзисторы. n Полевые транзисторы можно разделить на две большие группы: полевые транзисторы с управляющим pn - переходом и полевые транзисторы со структурой металлдиэлектрик полупроводник (МДП). Поскольку в качестве диэлектрика часто используется окисел кремния, поэтому транзисторы этого типа называют еще МОП - транзисторами (по первым буквам сочетания слов: металл - окисел - полупроводник). Для обозначения подкласса полевых транзисторов используется буква П. Поскольку эти транзисторы выполняют те же функции, что и биполярные, для них в классификационном обозначении используется тот же элемент, что и для биполярных транзисторов. Так например, полевые транзисторы могут имеет следующие марки*: КП 101, КП 201, КП 301, КП 901 и т. п.
Транзисторы

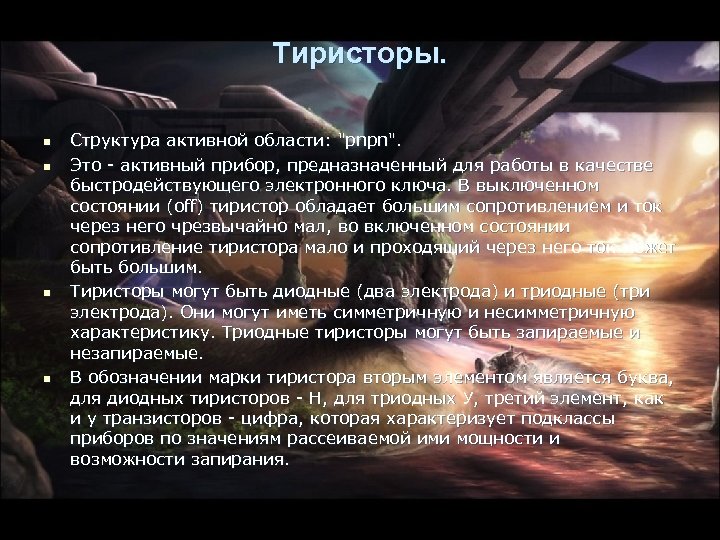

Тиристоры. n n Структура активной области: "pnpn". Это - активный прибор, предназначенный для работы в качестве быстродействующего электронного ключа. В выключенном состоянии (off) тиристор обладает большим сопротивлением и ток через него чрезвычайно мал, во включенном состоянии сопротивление тиристора мало и проходящий через него ток может быть большим. Тиристоры могут быть диодные (два электрода) и триодные (три электрода). Они могут иметь симметричную и несимметричную характеристику. Триодные тиристоры могут быть запираемые и незапираемые. В обозначении марки тиристора вторым элементом является буква, для диодных тиристоров - Н, для триодных У, третий элемент, как и у транзисторов - цифра, которая характеризует подклассы приборов по значениям рассеиваемой ими мощности и возможности запирания.

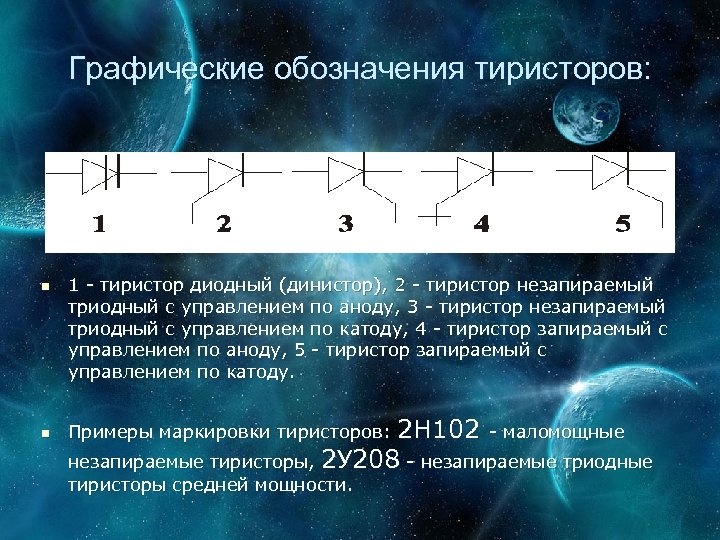

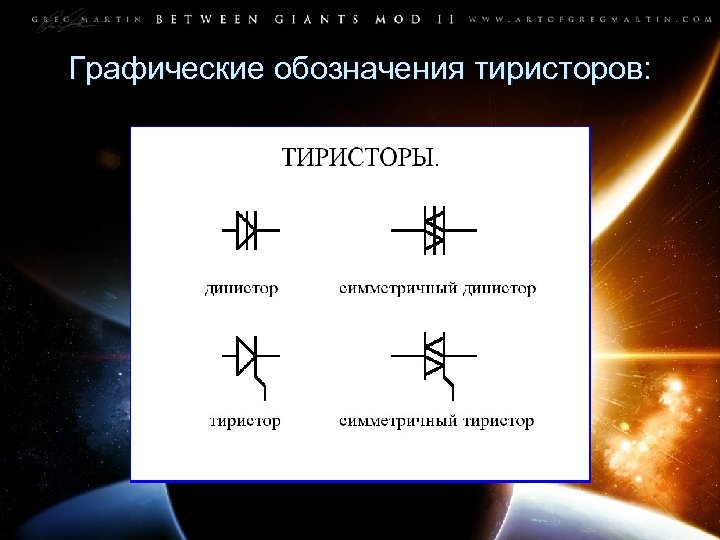

Графические обозначения тиристоров: n n 1 - тиристор диодный (динистор), 2 - тиристор незапираемый триодный с управлением по аноду, 3 - тиристор незапираемый триодный с управлением по катоду, 4 - тиристор запираемый с управлением по аноду, 5 - тиристор запираемый с управлением по катоду. Примеры маркировки тиристоров: 2 Н 102 - маломощные незапираемые тиристоры, 2 У 208 - незапираемые триодные тиристоры средней мощности.
Графические обозначения тиристоров:

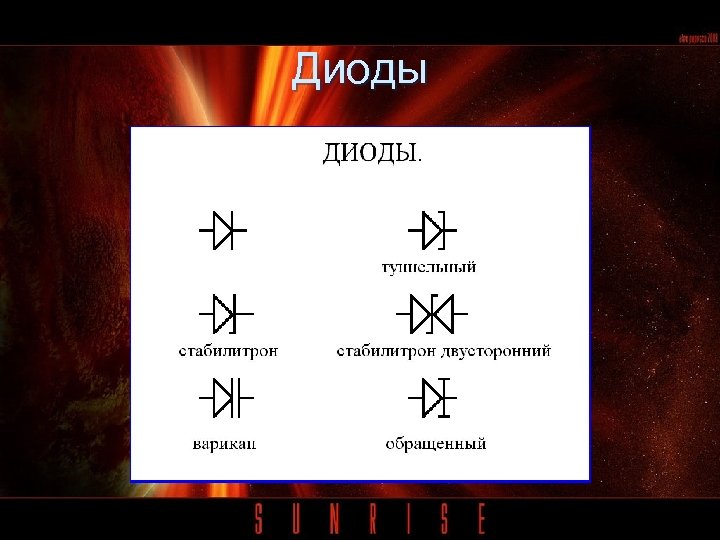

Диоды n n n Структура активной области: "pn". Возможные применения: выпрямление переменного тока, преобразование и генерация сигналов. Основные разновидности диодов приведены в таблице : По более ранней системе обозначений плоскостные германиевые диоды обозначаются Д 7.
Диоды

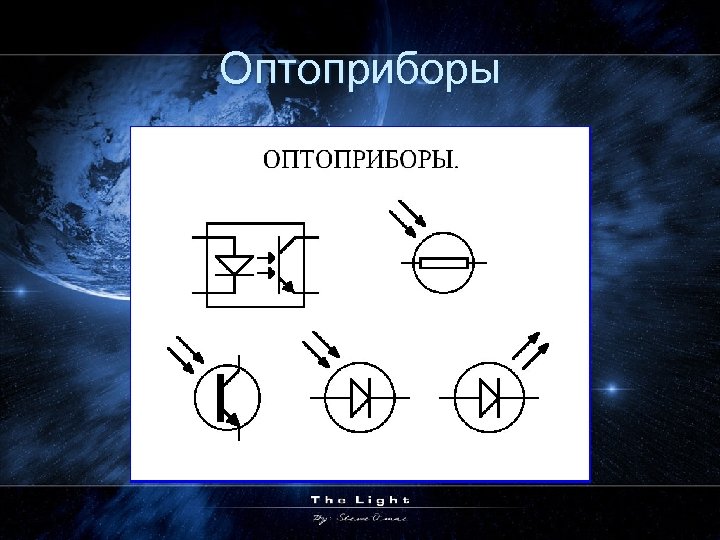

Оптоприборы

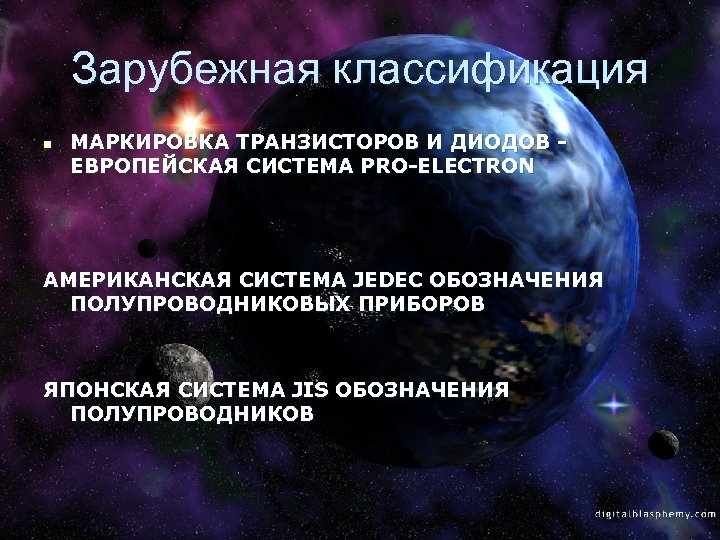

Зарубежная классификация n МАРКИРОВКА ТРАНЗИСТОРОВ И ДИОДОВ ЕВРОПЕЙСКАЯ СИСТЕМА PRO-ELECTRON АМЕРИКАНСКАЯ СИСТЕМА JEDEC ОБОЗНАЧЕНИЯ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ ЯПОНСКАЯ СИСТЕМА JIS ОБОЗНАЧЕНИЯ ПОЛУПРОВОДНИКОВ

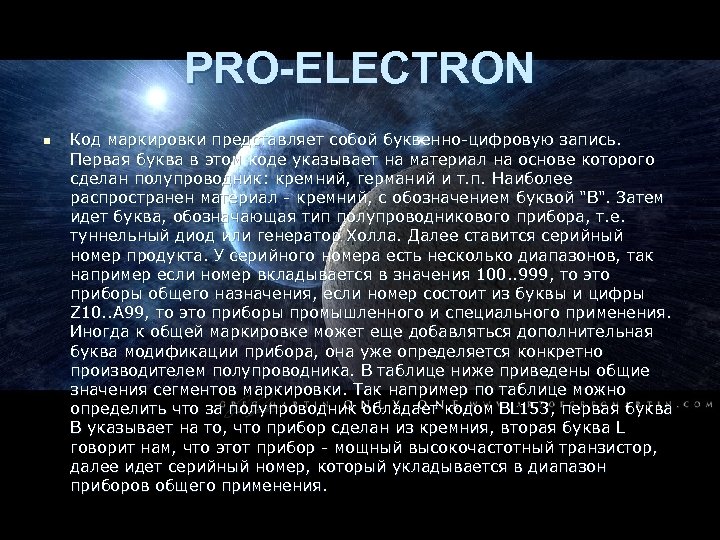

PRO-ELECTRON n Код маркировки представляет собой буквенно-цифровую запись. Первая буква в этом коде указывает на материал на основе которого сделан полупроводник: кремний, германий и т. п. Наиболее распространен материал - кремний, с обозначением буквой "B". Затем идет буква, обозначающая тип полупроводникового прибора, т. е. туннельный диод или генератор Холла. Далее ставится серийный номер продукта. У серийного номера есть несколько диапазонов, так например если номер вкладывается в значения 100. . 999, то это приборы общего назначения, если номер состоит из буквы и цифры Z 10. . A 99, то это приборы промышленного и специального применения. Иногда к общей маркировке может еще добавляться дополнительная буква модификации прибора, она уже определяется конкретно производителем полупроводника. В таблице ниже приведены общие значения сегментов маркировки. Так например по таблице можно определить что за полупроводник обладает кодом BL 153, первая буква B указывает на то, что прибор сделан из кремния, вторая буква L говорит нам, что этот прибор - мощный высокочастотный транзистор, далее идет серийный номер, который укладывается в диапазон приборов общего применения.

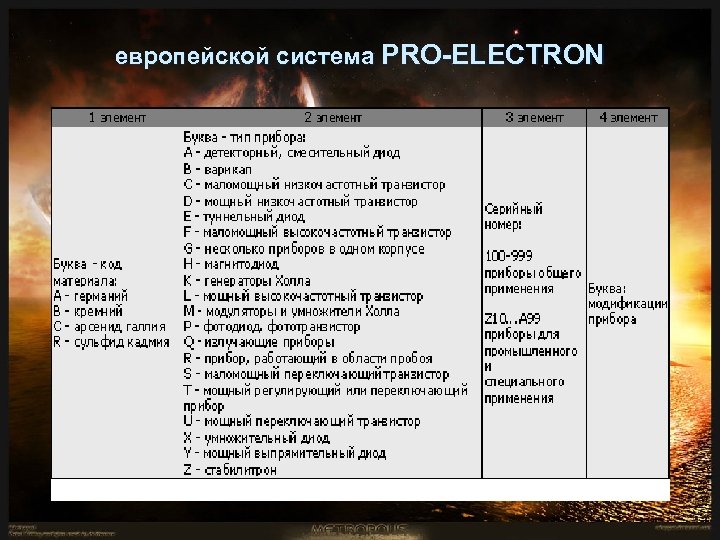

европейской система PRO-ELECTRON

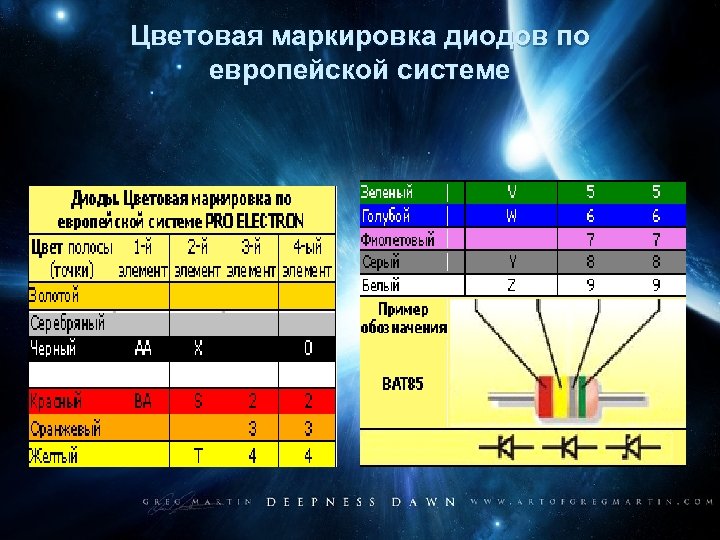

Цветовая маркировка диодов по европейской системе
Американская система JEDEC (Joint Electron Device Engineering Council) n n n Система обозначений JEDEC (Joint Electron Device Engineering Council), принята объединенным техническим советом по электронным приборам США. По этой системе приборы обозначаются индексом (кодом, маркировкой). Фирма-изготовитель, приборы которой по своим параметрам подобны приборам, зарегистрированным EIA, может представлять свои приборы с обозначением, принятым по системе JEDEC. Пример: 2 N 2221 A, 2 N 904.

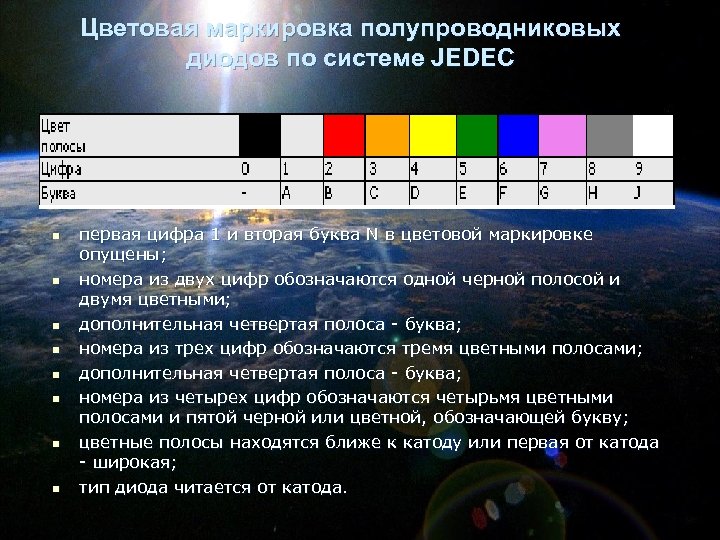

Цветовая маркировка полупpоводниковых диодов по системе JEDEC n n n n пеpвая цифpа 1 и вторая буква N в цветовой маpкиpовке опущены; номера из двух цифр обозначаются одной черной полосой и двумя цветными; дополнительная четвертая полоса - буква; номера из трех цифр обозначаются тремя цветными полосами; дополнительная четвертая полоса - буква; номера из четырех цифр обозначаются четырьмя цветными полосами и пятой черной или цветной, обозначающей букву; цветные полосы находятся ближе к катоду или пеpвая от катода - широкая; тип диода читается от катода.

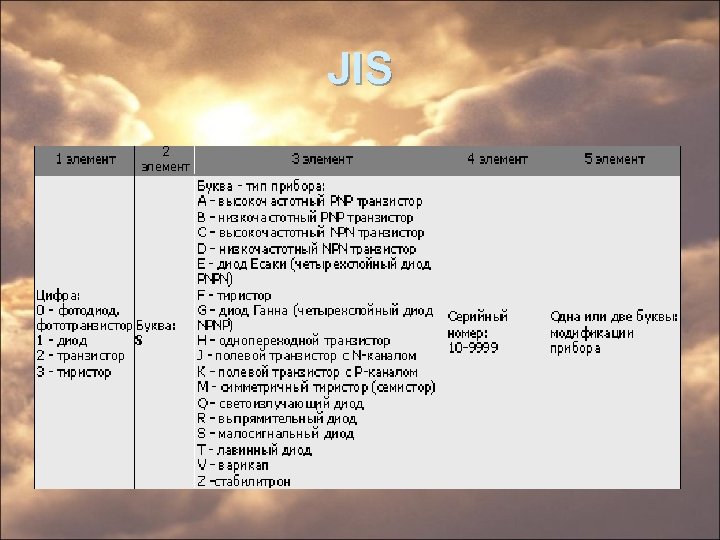

Японская система JIS (Japanese Industrial Standard) По существующей в настоящее время в Японии системе стандартных обозначений (стандарт JIS-C-7012, принятый ассоциацией EIAJ-Electronic Industries Association of Japan) можно определить класс прибора, его назначение, тип проводимости. Вид полупроводникового материала в этой системе не отражается. Условное обозначение состоит из пяти элементов:
JIS
JIS n В японской системе как и в европейской все довольно просто. Первая цифра указывает на тип прибора по функциональности, т. е. 0 - фотодиод или 3 - тиристор. Буква S ставится на всех полупроводниках, скорее для обозначения типа элемента, следующая буква указывает на тип прибора по исполнению, т. е. А - высокочастотный PNP транзистор и т. д. далее идет серийный номер элемента (10. . 9999) и модификация прибора. Например 1 SQ 255, цифра 1 указывает нам на диод, S опускаем, т. к. мы уже знаем, что это полупроводник, Q - дополняет, что это светоизлучающий диод (светодиод), ну и его серийный номер 255
