Горочное программнозадающие устройство ГПЗУ-В

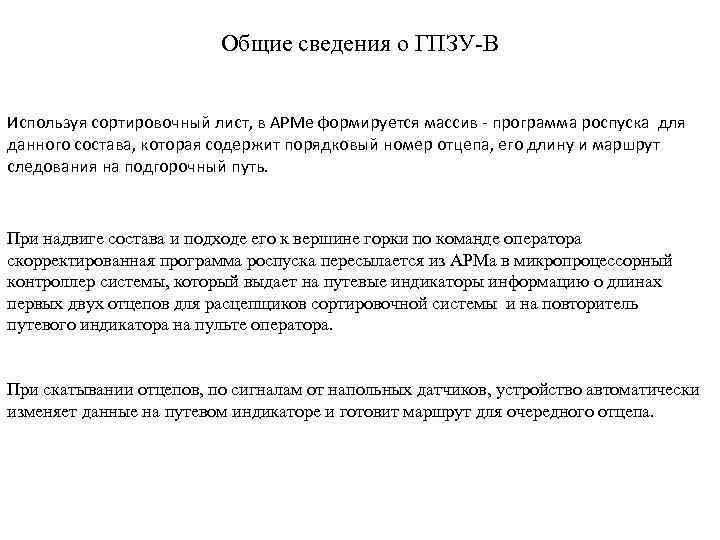

Общие сведения о ГПЗУ-В Используя сортировочный лист, в АРМе формируется массив - программа роспуска для данного состава, которая содержит порядковый номер отцепа, его длину и маршрут следования на подгорочный путь. При надвиге состава и подходе его к вершине горки по команде оператора скорректированная программа роспуска пересылается из АРМа в микропроцессорный контроллер системы, который выдает на путевые индикаторы информацию о длинах первых двух отцепов для расцепщиков сортировочной системы и на повторитель путевого индикатора на пульте оператора. При скатывании отцепов, по сигналам от напольных датчиков, устройство автоматически изменяет данные на путевом индикаторе и готовит маршрут для очередного отцепа.

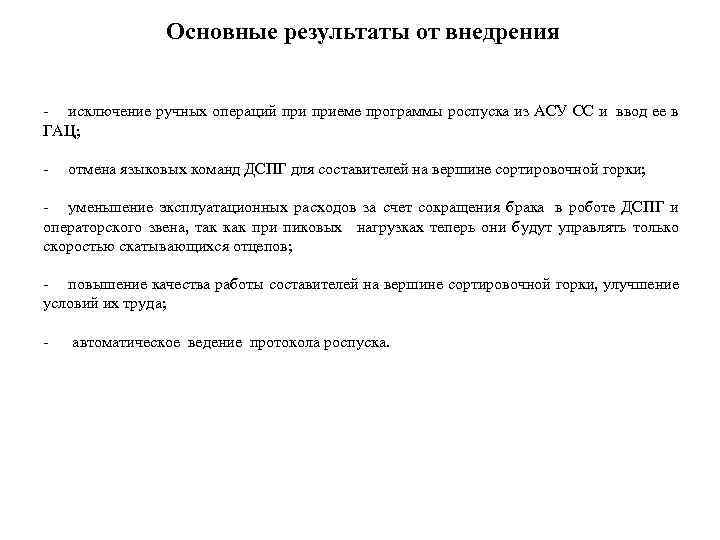

Основные результаты от внедрения - исключение ручных операций приеме программы роспуска из АСУ СС и ввод ее в ГАЦ; - отмена языковых команд ДСПГ для составителей на вершине сортировочной горки; - уменьшение эксплуатационных расходов за счет сокращения брака в роботе ДСПГ и операторского звена, так как при пиковых нагрузках теперь они будут управлять только скоростью скатывающихся отцепов; - повышение качества работы составителей на вершине сортировочной горки, улучшение условий их труда; - автоматическое ведение протокола роспуска.

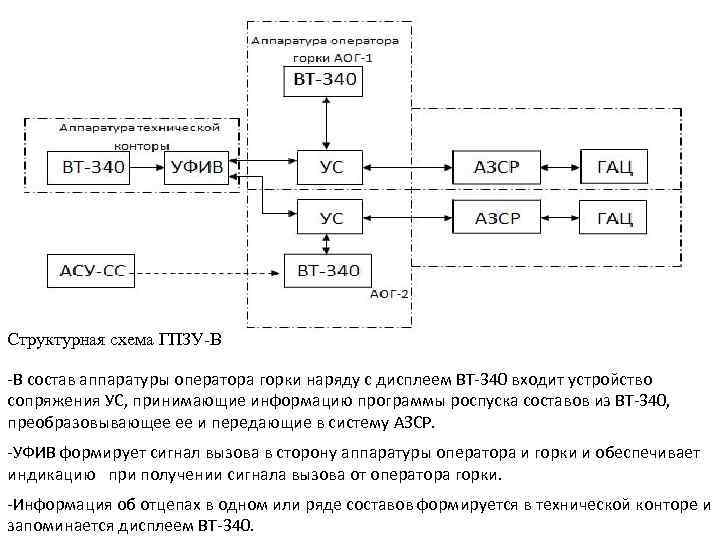

Структурная схема ГПЗУ-В -В состав аппаратуры оператора горки наряду с дисплеем ВТ-340 входит устройство сопряжения УС, принимающие информацию программы роспуска составов из ВТ-340, преобразовывающее ее и передающие в систему АЗСР. -УФИВ формирует сигнал вызова в сторону аппаратуры оператора и горки и обеспечивает индикацию при получении сигнала вызова от оператора горки. -Информация об отцепах в одном или ряде составов формируется в технической конторе и запоминается дисплеем ВТ-340.

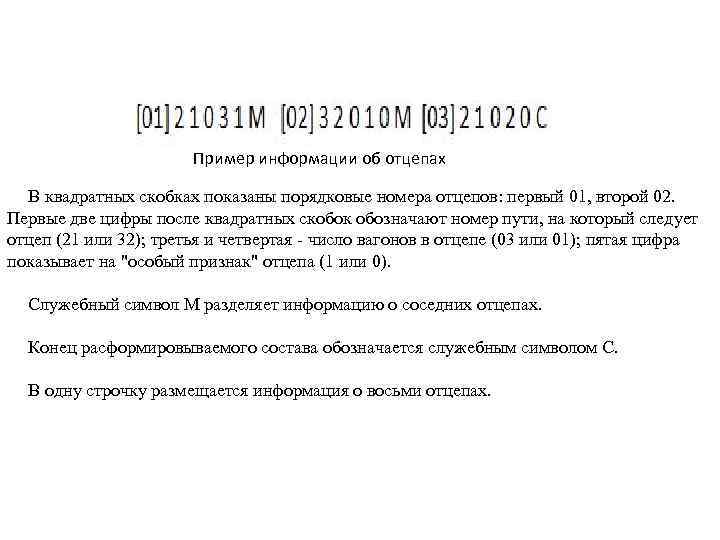

Пример информации об отцепах В квадратных скобках показаны порядковые номера отцепов: первый 01, второй 02. Первые две цифры после квадратных скобок обозначают номер пути, на который следует отцеп (21 или 32); третья и четвертая - число вагонов в отцепе (03 или 01); пятая цифра показывает на "особый признак" отцепа (1 или 0). Служебный символ М разделяет информацию о соседних отцепах. Конец расформировываемого состава обозначается служебным символом С. В одну строчку размещается информация о восьми отцепах.

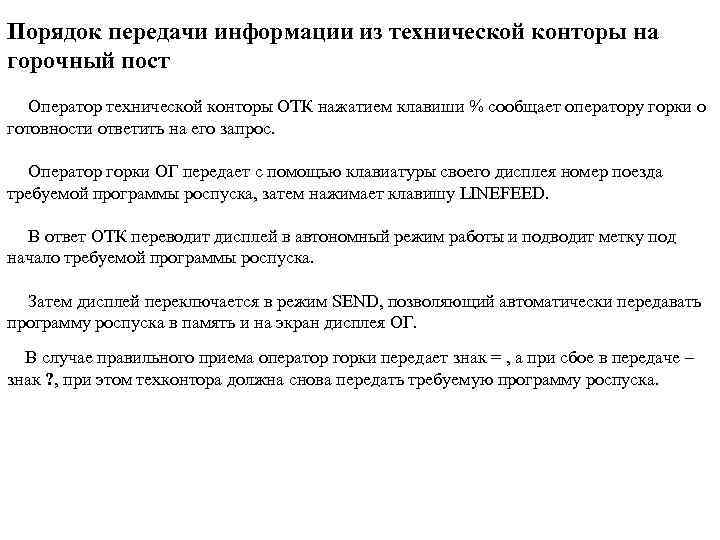

Порядок передачи информации из технической конторы на горочный пост Оператор технической конторы ОТК нажатием клавиши % сообщает оператору горки о готовности ответить на его запрос. Оператор горки ОГ передает с помощью клавиатуры своего дисплея номер поезда требуемой программы роспуска, затем нажимает клавишу LINEFEED. В ответ ОТК переводит дисплей в автономный режим работы и подводит метку под начало требуемой программы роспуска. Затем дисплей переключается в режим SEND, позволяющий автоматически передавать программу роспуска в память и на экран дисплея ОГ. В случае правильного приема оператор горки передает знак = , а при сбое в передаче – знак ? , при этом техконтора должна снова передать требуемую программу роспуска.

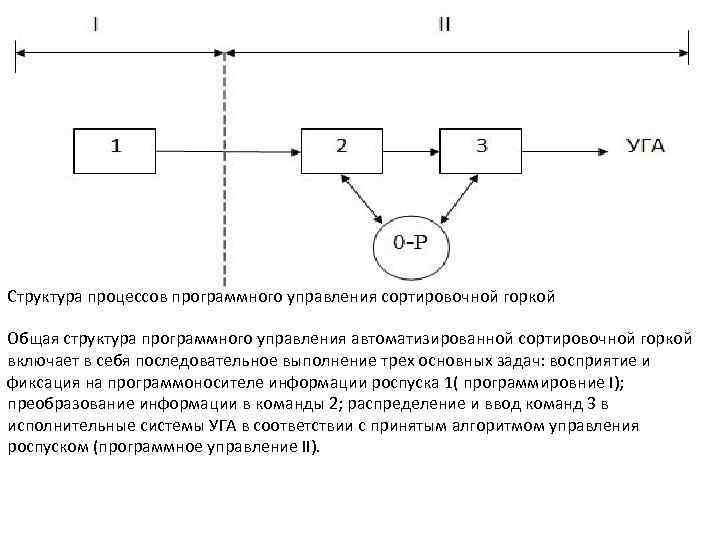

Структура процессов программного управления сортировочной горкой Общая структура программного управления автоматизированной сортировочной горкой включает в себя последовательное выполнение трех основных задач: восприятие и фиксация на программоносителе информации роспуска 1( программировние I); преобразование информации в команды 2; распределение и ввод команд 3 в исполнительные системы УГА в соответствии с принятым алгоритмом управления роспуском (программное управление II).
Обобщенная структурно-функциональная схема система ГПЗУпредусматривает максимальный набор выполняемых функций: ввод-выборку данных, получаемых от источника программоноситель (перфокарту – ПК, перфоленту – ПЛ), ввод и фиксацию программы в распределителе, откуда она в виде отдельных команд-информаций последовательно транслируется в устройства горочной автоматики.

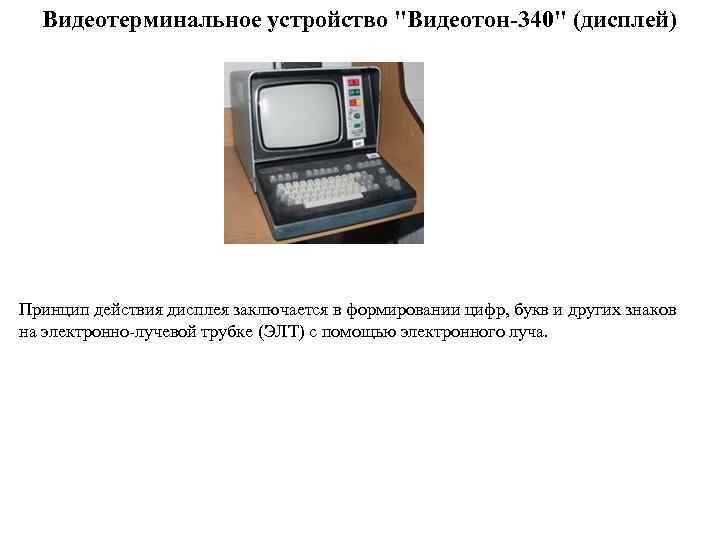

Видеотерминальное устройство "Видеотон-340" (дисплей) Принцип действия дисплея заключается в формировании цифр, букв и других знаков на электронно-лучевой трубке (ЭЛТ) с помощью электронного луча.

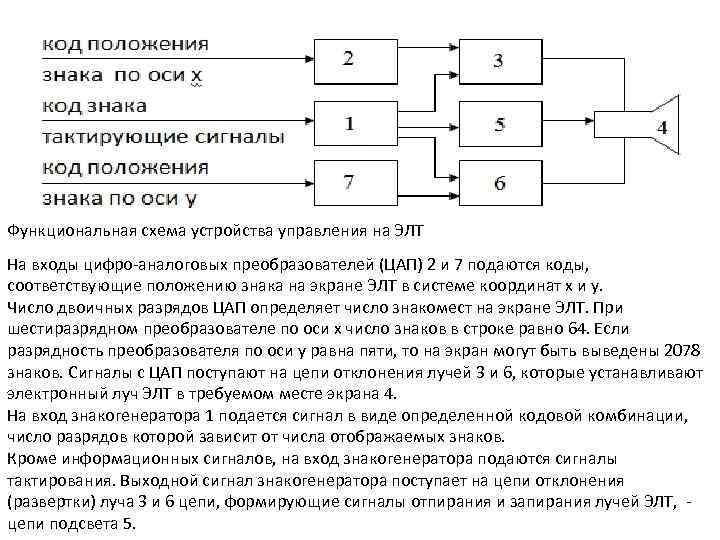

Функциональная схема устройства управления на ЭЛТ На входы цифро-аналоговых преобразователей (ЦАП) 2 и 7 подаются коды, соответствующие положению знака на экране ЭЛТ в системе координат х и у. Число двоичных разрядов ЦАП определяет число знакомест на экране ЭЛТ. При шестиразрядном преобразователе по оси х число знаков в строке равно 64. Если разрядность преобразователя по оси у равна пяти, то на экран могут быть выведены 2078 знаков. Сигналы с ЦАП поступают на цепи отклонения лучей 3 и 6, которые устанавливают электронный луч ЭЛТ в требуемом месте экрана 4. На вход знакогенератора 1 подается сигнал в виде определенной кодовой комбинации, число разрядов которой зависит от числа отображаемых знаков. Кроме информационных сигналов, на вход знакогенератора подаются сигналы тактирования. Выходной сигнал знакогенератора поступает на цепи отклонения (развертки) луча 3 и 6 цепи, формирующие сигналы отпирания и запирания лучей ЭЛТ, - цепи подсвета 5.

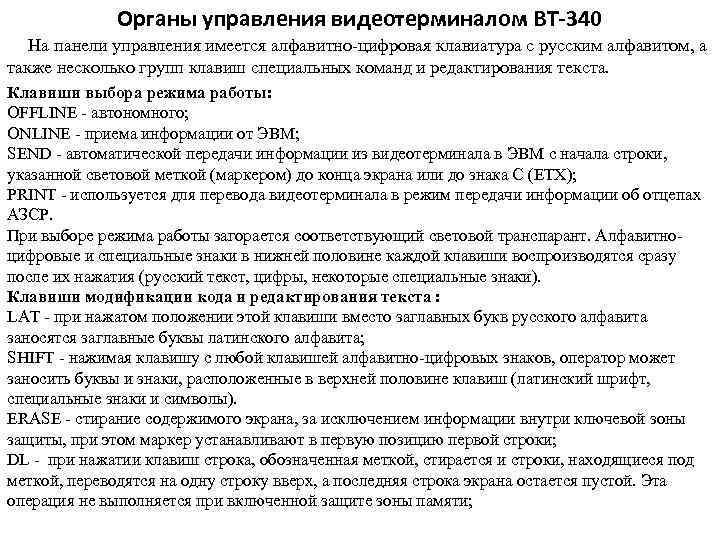

Органы управления видеотерминалом ВТ-340 На панели управления имеется алфавитно-цифровая клавиатура с русским алфавитом, а также несколько групп клавиш специальных команд и редактирования текста. Клавиши выбора режима работы: OFFLINE - автономного; ONLINE - приема информации от ЭВМ; SEND - автоматической передачи информации из видеотерминала в ЭВМ с начала строки, указанной световой меткой (маркером) до конца экрана или до знака С (ETX); PRINT - используется для перевода видеотерминала в режим передачи информации об отцепах АЗСР. При выборе режима работы загорается соответствующий световой транспарант. Алфавитноцифровые и специальные знаки в нижней половине каждой клавиши воспроизводятся сразу после их нажатия (русский текст, цифры, некоторые специальные знаки). Клавиши модификации кода и редактирования текста : LAT - при нажатом положении этой клавиши вместо заглавных букв русского алфавита заносятся заглавные буквы латинского алфавита; SHIFT - нажимая клавишу с любой клавишей алфавитно-цифровых знаков, оператор может заносить буквы и знаки, расположенные в верхней половине клавиш (латинский шрифт, специальные знаки и символы). ERASE - стирание содержимого экрана, за исключением информации внутри ключевой зоны защиты, при этом маркер устанавливают в первую позицию первой строки; DL - при нажатии клавиш строка, обозначенная меткой, стирается и строки, находящиеся под меткой, переводятся на одну строку вверх, а последняя строка экрана остается пустой. Эта операция не выполняется при включенной защите зоны памяти;

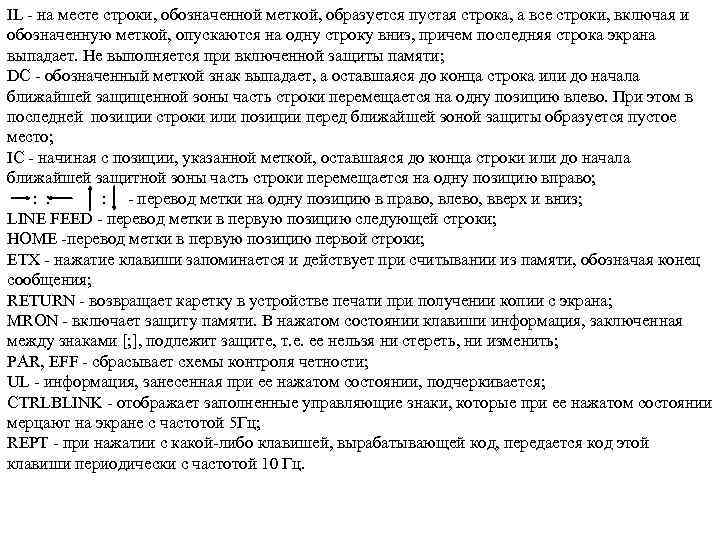

IL - на месте строки, обозначенной меткой, образуется пустая строка, а все строки, включая и обозначенную меткой, опускаются на одну строку вниз, причем последняя строка экрана выпадает. Не выполняется при включенной защиты памяти; DC - обозначенный меткой знак выпадает, а оставшаяся до конца строка или до начала ближайшей защищенной зоны часть строки перемещается на одну позицию влево. При этом в последней позиции строки или позиции перед ближайшей зоной защиты образуется пустое место; IC - начиная с позиции, указанной меткой, оставшаяся до конца строки или до начала ближайшей защитной зоны часть строки перемещается на одну позицию вправо; : : - перевод метки на одну позицию в право, влево, вверх и вниз; LINE FEED - перевод метки в первую позицию следующей строки; HOME -перевод метки в первую позицию первой строки; ETX - нажатие клавиши запоминается и действует при считывании из памяти, обозначая конец сообщения; RETURN - возвращает каретку в устройстве печати при получении копии с экрана; MRON - включает защиту памяти. В нажатом состоянии клавиши информация, заключенная между знаками [; ], подлежит защите, т. е. ее нельзя ни стереть, ни изменить; PAR, EFF - сбрасывает схемы контроля четности; UL - информация, занесенная при ее нажатом состоянии, подчеркивается; CTRLBLINK - отображает заполненные управляющие знаки, которые при ее нажатом состоянии мерцают на экране с частотой 5 Гц; REPT - при нажатии с какой-либо клавишей, вырабатывающей код, передается код этой клавиши периодически с частотой 10 Гц.

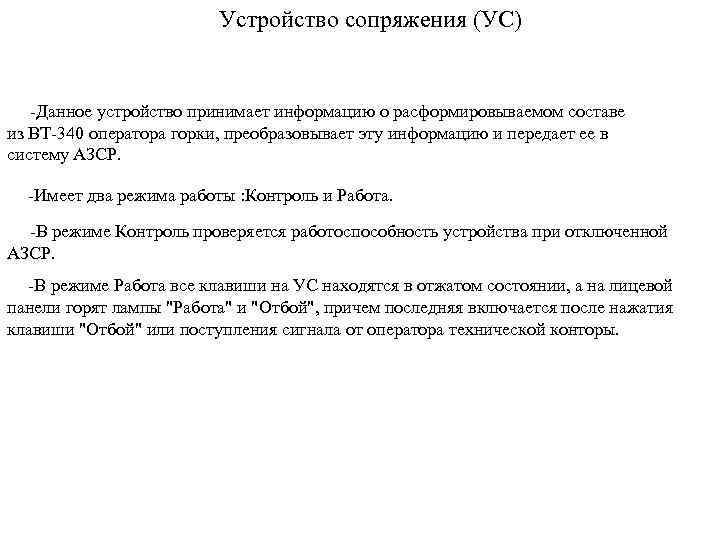

Устройство сопряжения (УС) -Данное устройство принимает информацию о расформировываемом составе из ВТ-340 оператора горки, преобразовывает эту информацию и передает ее в систему АЗСР. -Имеет два режима работы : Контроль и Работа. -В режиме Контроль проверяется работоспособность устройства при отключенной АЗСР. -В режиме Работа все клавиши на УС находятся в отжатом состоянии, а на лицевой панели горят лампы "Работа" и "Отбой", причем последняя включается после нажатия клавиши "Отбой" или поступления сигнала от оператора технической конторы.

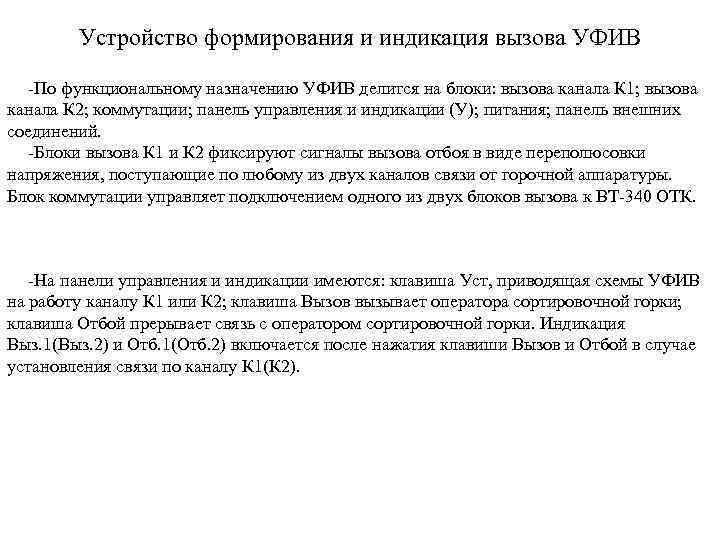

Устройство формирования и индикация вызова УФИВ -По функциональному назначению УФИВ делится на блоки: вызова канала К 1; вызова канала К 2; коммутации; панель управления и индикации (У); питания; панель внешних соединений. -Блоки вызова К 1 и К 2 фиксируют сигналы вызова отбоя в виде переполюсовки напряжения, поступающие по любому из двух каналов связи от горочной аппаратуры. Блок коммутации управляет подключением одного из двух блоков вызова к ВТ-340 ОТК. -На панели управления и индикации имеются: клавиша Уст, приводящая схемы УФИВ на работу каналу К 1 или К 2; клавиша Вызов вызывает оператора сортировочной горки; клавиша Отбой прерывает связь с оператором сортировочной горки. Индикация Выз. 1(Выз. 2) и Отб. 1(Отб. 2) включается после нажатия клавиши Вызов и Отбой в случае установления связи по каналу К 1(К 2).
