Глобальная геодинамика и геотектоника Земли

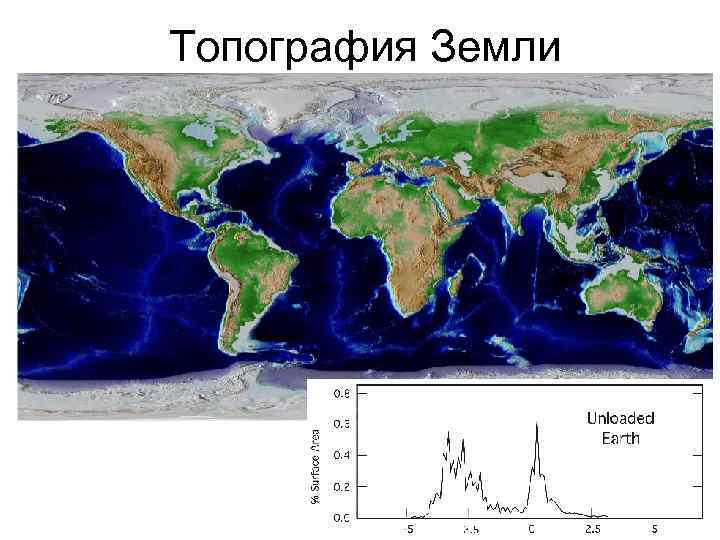

Топография Земли

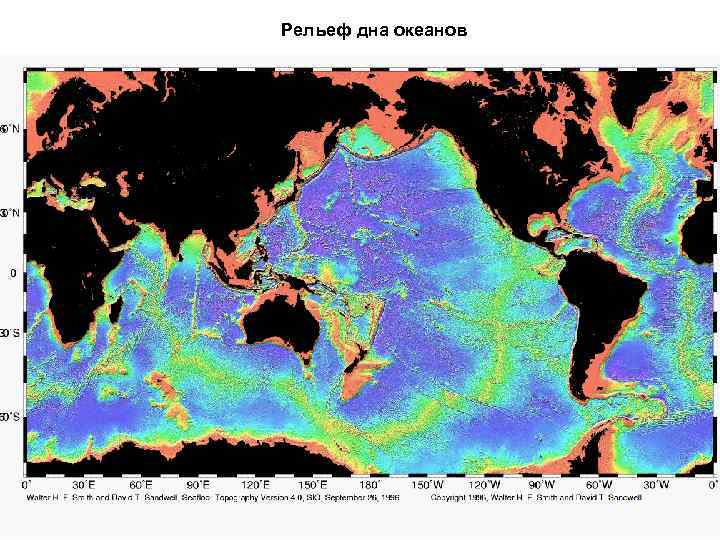

Рельеф дна океанов

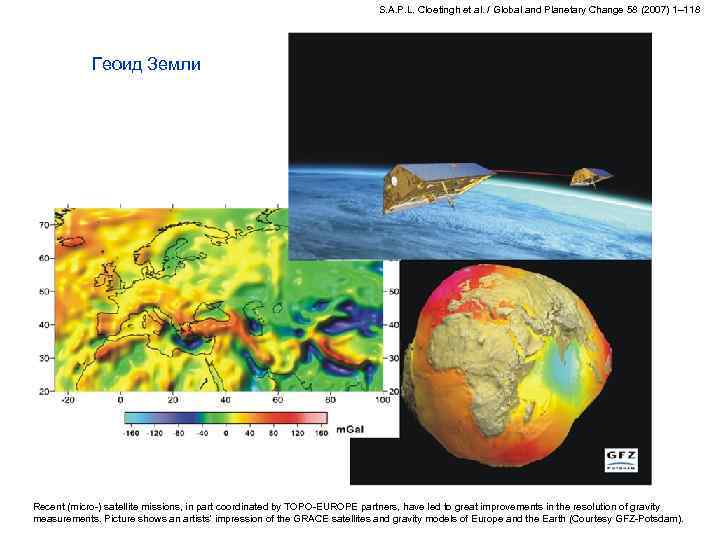

S. A. P. L. Cloetingh et al. / Global and Planetary Change 58 (2007) 1– 118 Геоид Земли Recent (micro-) satellite missions, in part coordinated by TOPO-EUROPE partners, have led to great improvements in the resolution of gravity measurements. Picture shows an artists' impression of the GRACE satellites and gravity models of Europe and the Earth (Courtesy GFZ-Potsdam).

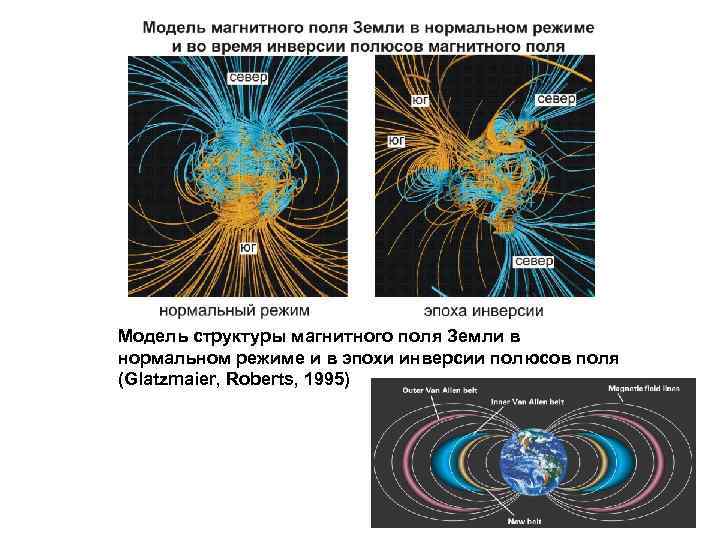

Модель структуры магнитного поля Земли в нормальном режиме и в эпохи инверсии полюсов поля (Glatzmaier, Roberts, 1995)

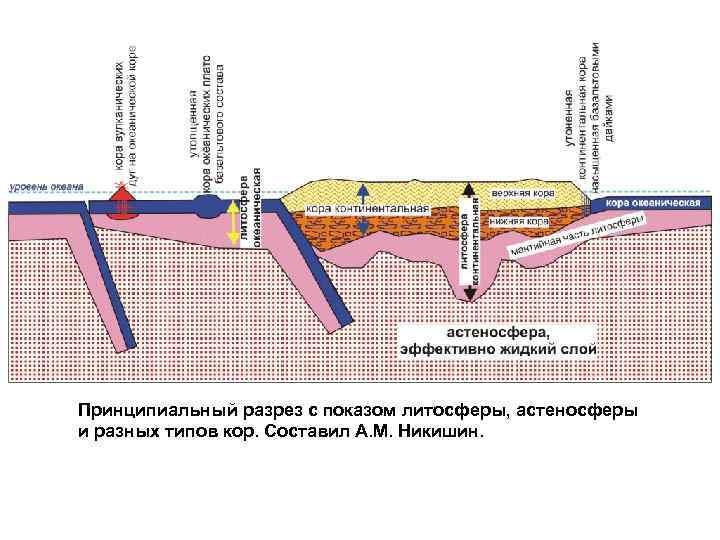

Принципиальный разрез с показом литосферы, астеносферы и разных типов кор. Составил А. М. Никишин.

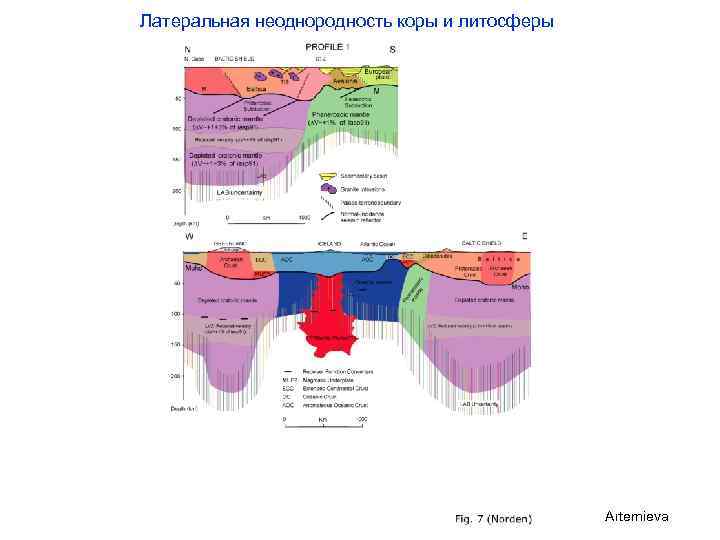

Латеральная неоднородность коры и литосферы Artemieva

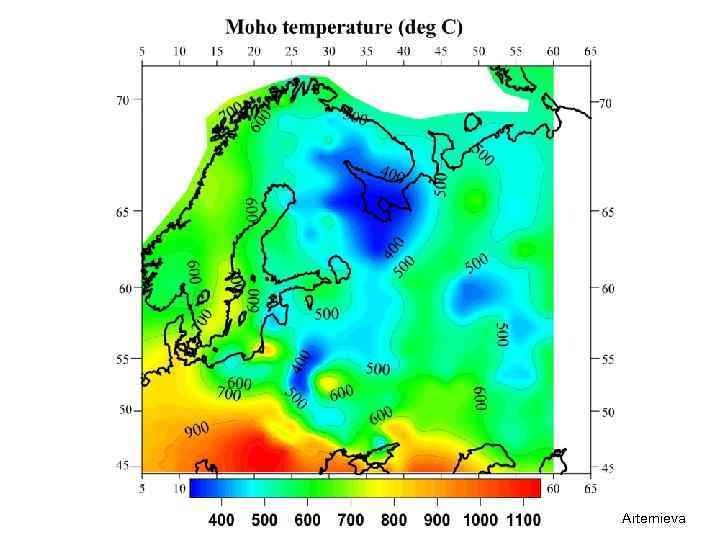

Artemieva
Тектоника плит

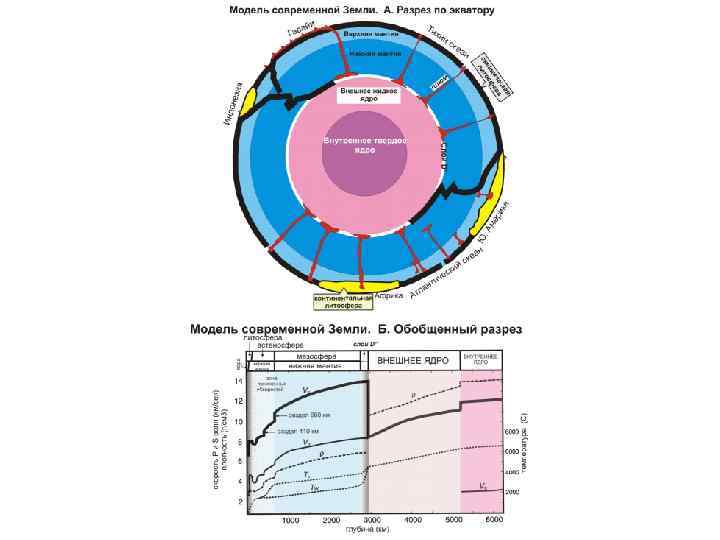

Разрез Земли с показом крупных элементов ее поверхности. Составил А. М. Никишин с использованием данных в (Twiss, Moores, 1992)

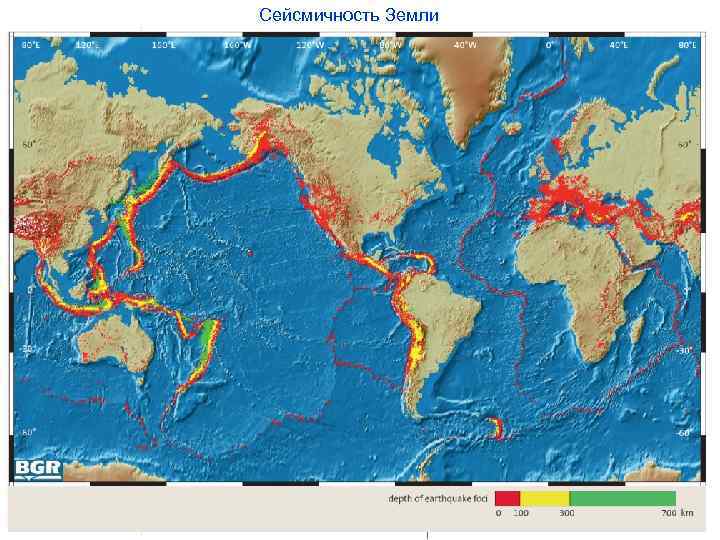

Сейсмичность Земли
Направления движения плит
Типы основных границ литосферных плит

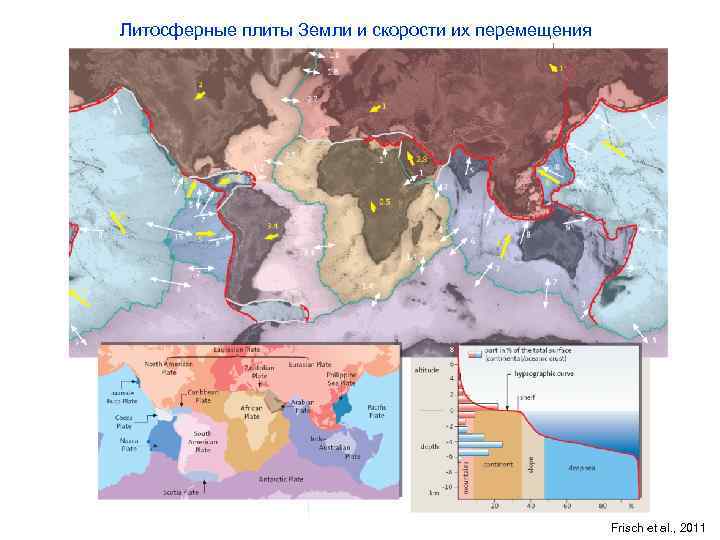

Литосферные плиты Земли и скорости их перемещения Frisch et al. , 2011
рифтинг

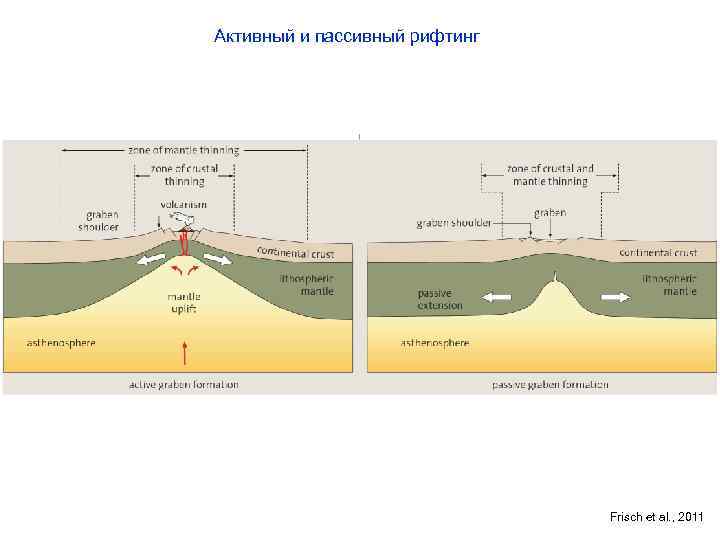

Активный и пассивный рифтинг Frisch et al. , 2011

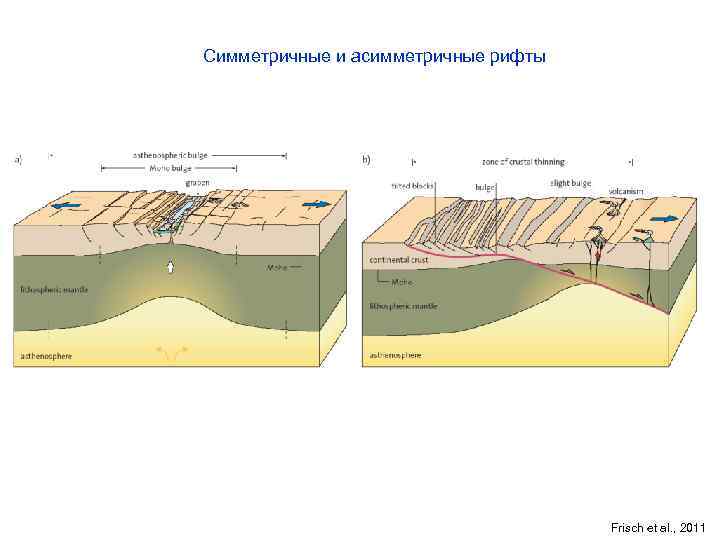

Симметричные и асимметричные рифты Frisch et al. , 2011

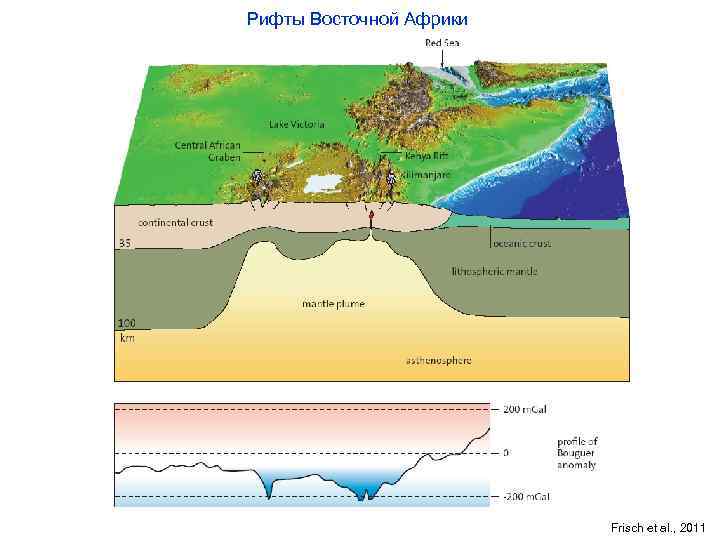

Рифты Восточной Африки Frisch et al. , 2011

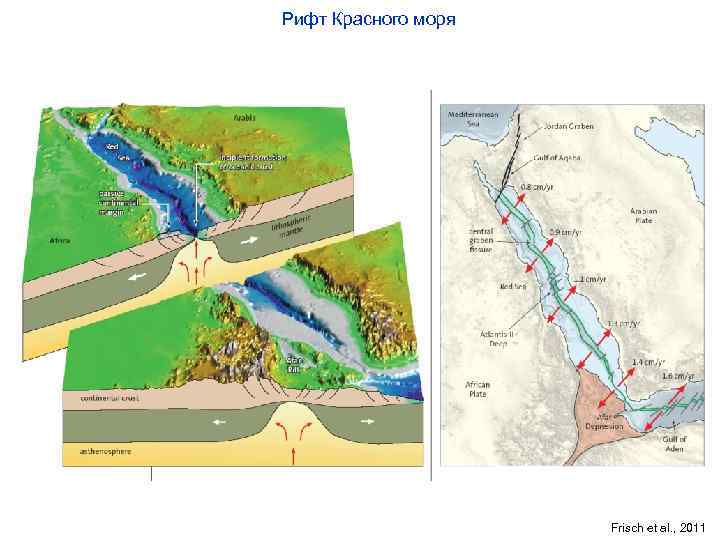

Рифт Красного моря Frisch et al. , 2011

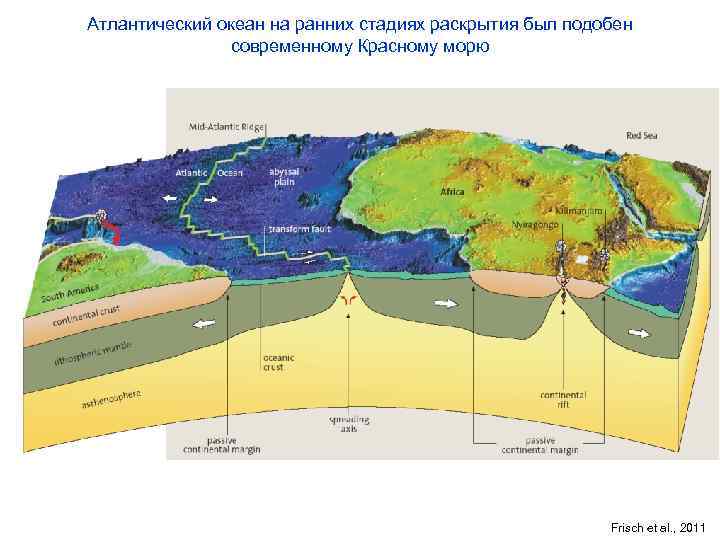

Атлантический океан на ранних стадиях раскрытия был подобен современному Красному морю Frisch et al. , 2011
спрединг океанической коры

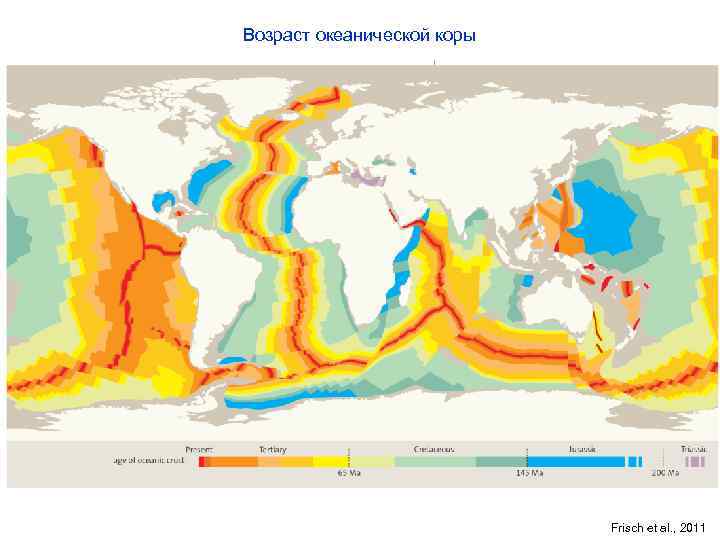

Возраст океанической коры Frisch et al. , 2011

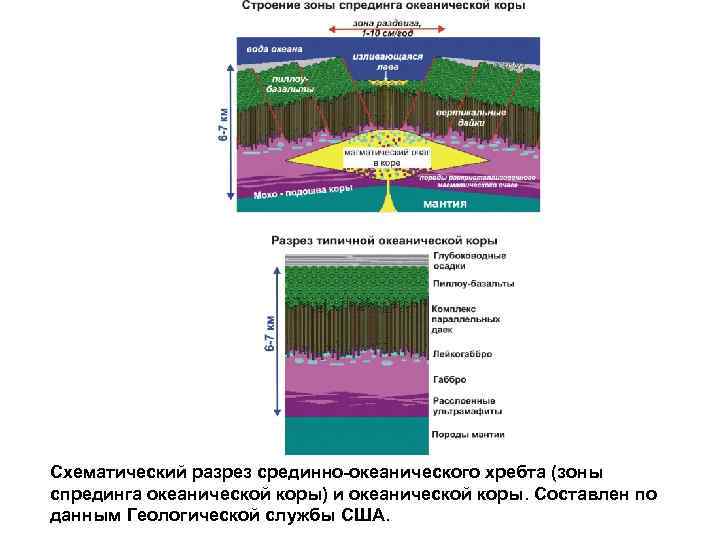

Схематический разрез срединно-океанического хребта (зоны спрединга океанической коры) и океанической коры. Составлен по данным Геологической службы США.

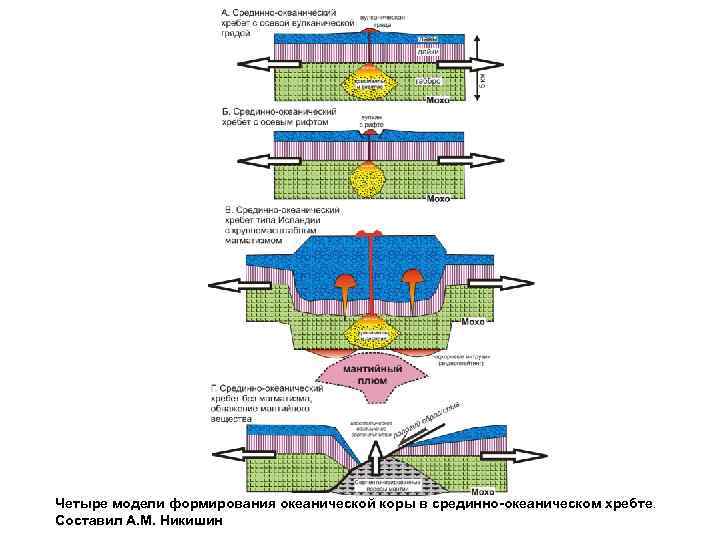

Четыре модели формирования океанической коры в срединно-океаническом хребте. Составил А. М. Никишин
процессы на активных континентальных окраинах
Сейсмотомография района вулканической дуги Тонга и зоны субдукции. Субдуцирующая часть плиты (слэб) хорошо видна как высокоскоростная зона (холодное геологическое тело). Зона субдукции прослеживается во всей верхней мантии (Zhao et al. , 1997).

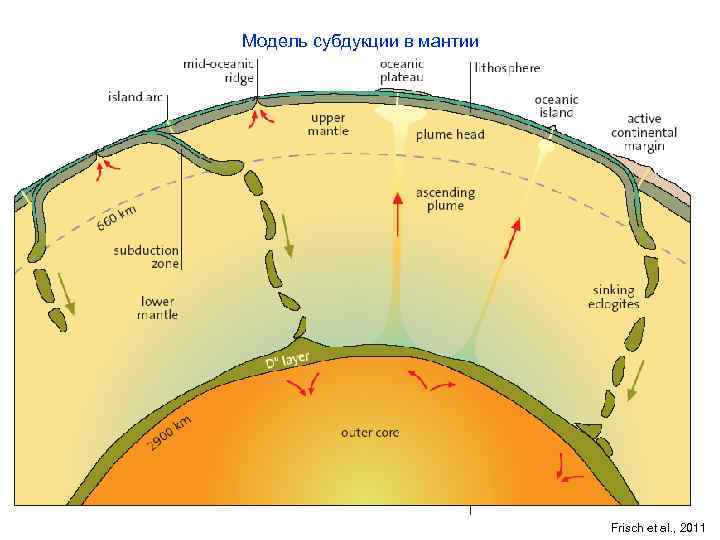

Модель субдукции в мантии Frisch et al. , 2011

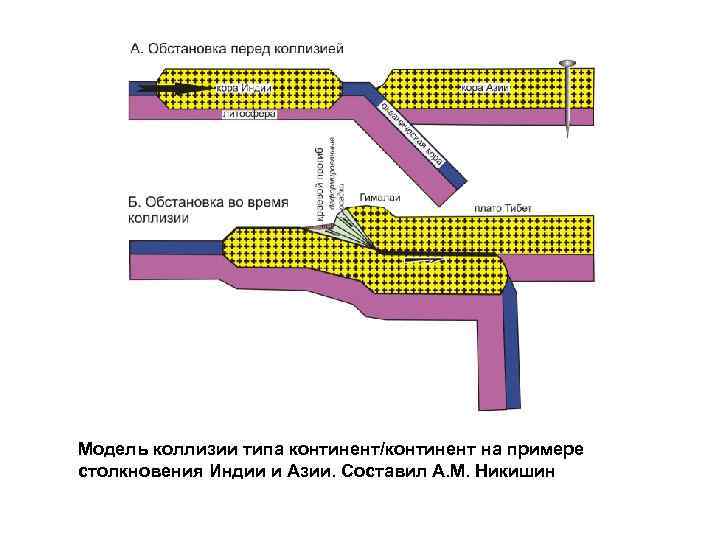

Модель коллизии типа континент/континент на примере столкновения Индии и Азии. Составил А. М. Никишин

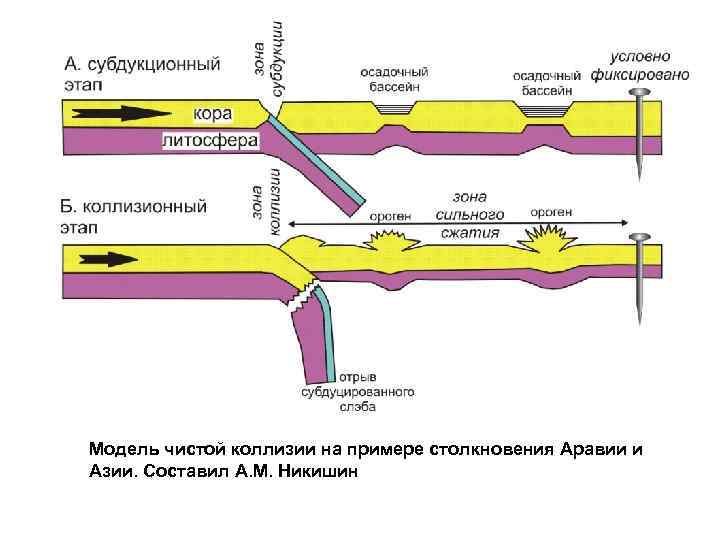

Модель чистой коллизии на примере столкновения Аравии и Азии. Составил А. М. Никишин

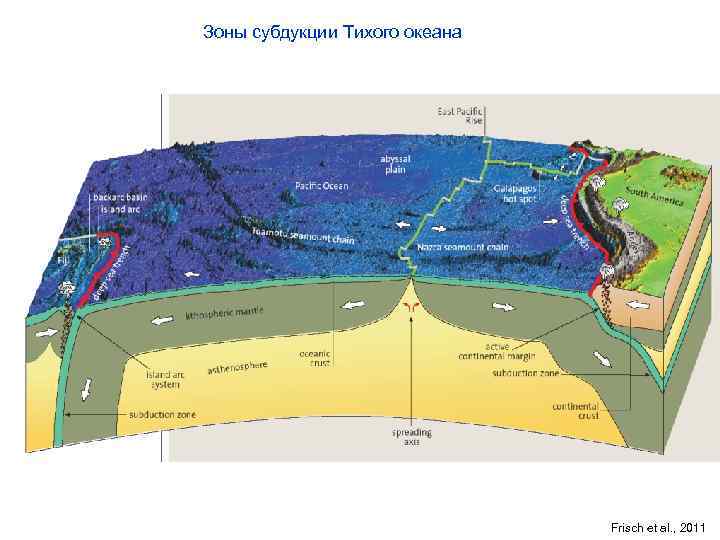

Зоны субдукции Тихого океана Frisch et al. , 2011

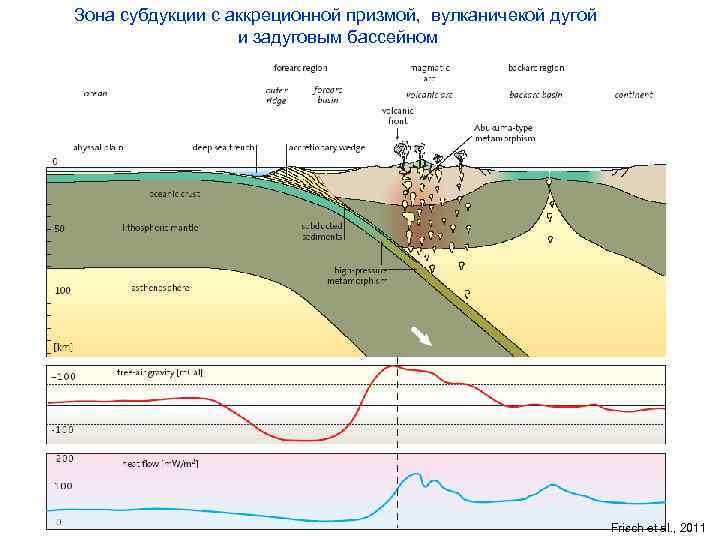

Зона субдукции с аккреционной призмой, вулканичекой дугой и задуговым бассейном Frisch et al. , 2011

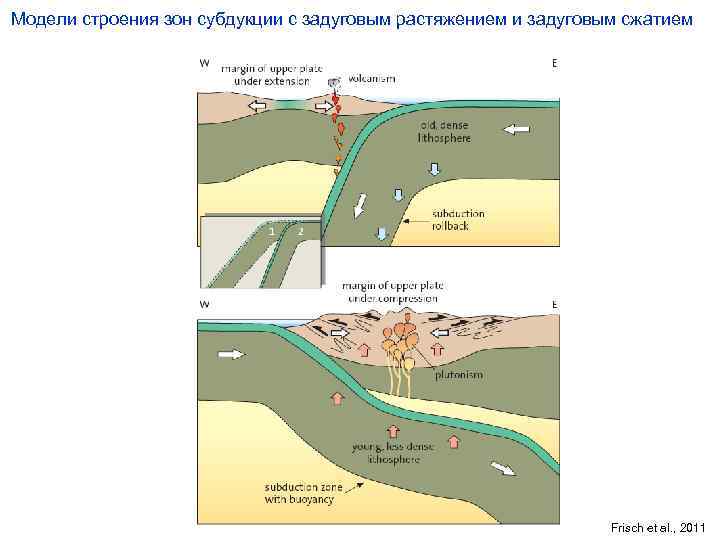

Модели строения зон субдукции с задуговым растяжением и задуговым сжатием Frisch et al. , 2011
Основные процессы над зоной субдукции Раскрытие междугового бассейна и трансформация его в задуговой Раскрытие задугового бассейна Надсубдукционное и задуговое сжатие Отрыв субдуцированного слэба и быстрый орогенез Frisch et al. , 2011

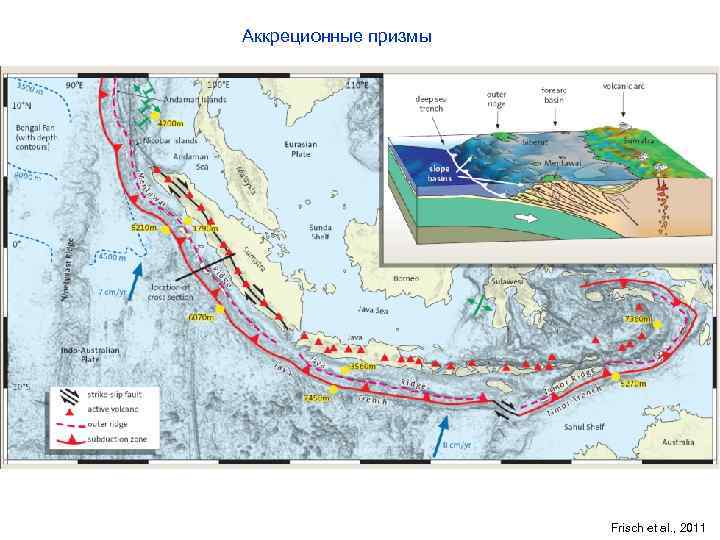

Аккреционные призмы Frisch et al. , 2011

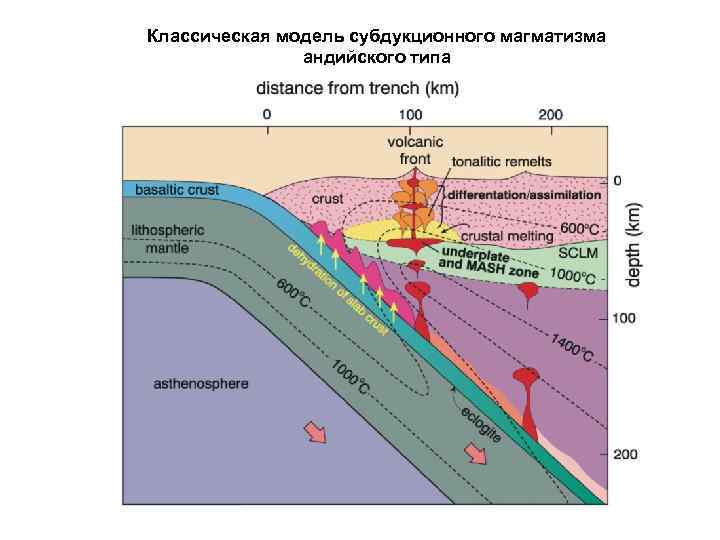

Классическая модель субдукционного магматизма андийского типа

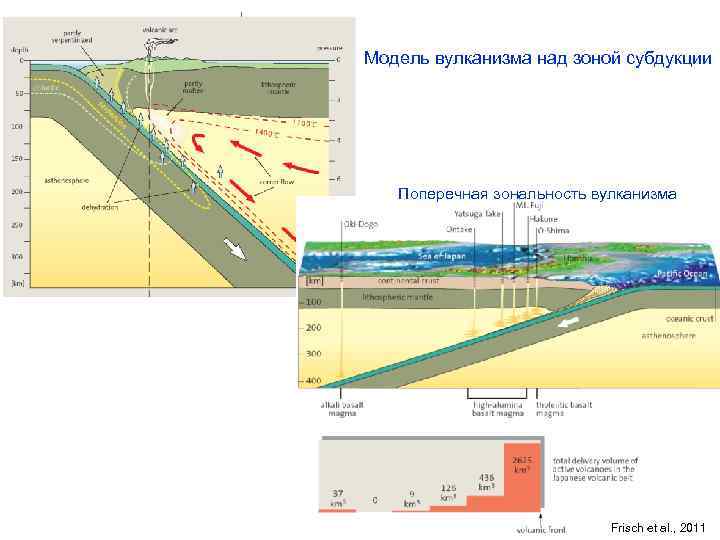

Модель вулканизма над зоной субдукции Поперечная зональность вулканизма Frisch et al. , 2011
мантийные плюмы

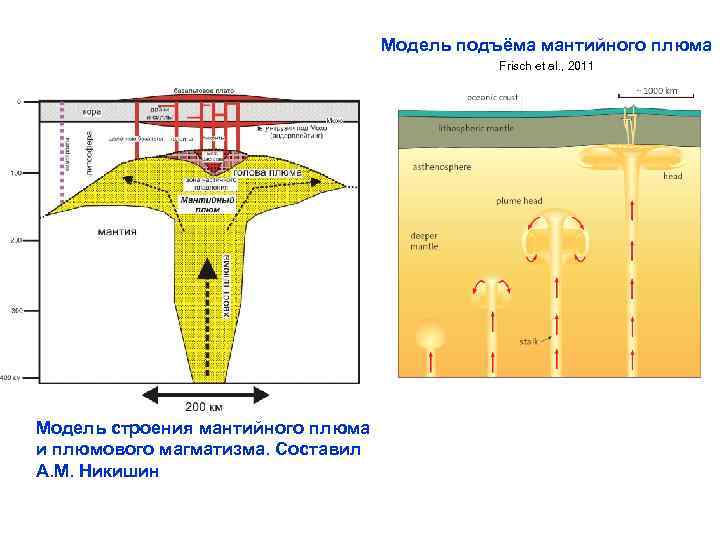

Модель подъёма мантийного плюма Frisch et al. , 2011 Модель строения мантийного плюма и плюмового магматизма. Составил А. М. Никишин
Модель формирования цепочки вулканических островов (типа Гавайских) Мантийный плюм стоит на месте, над ним движется литосфера Frisch et al. , 2011
континентальная кора

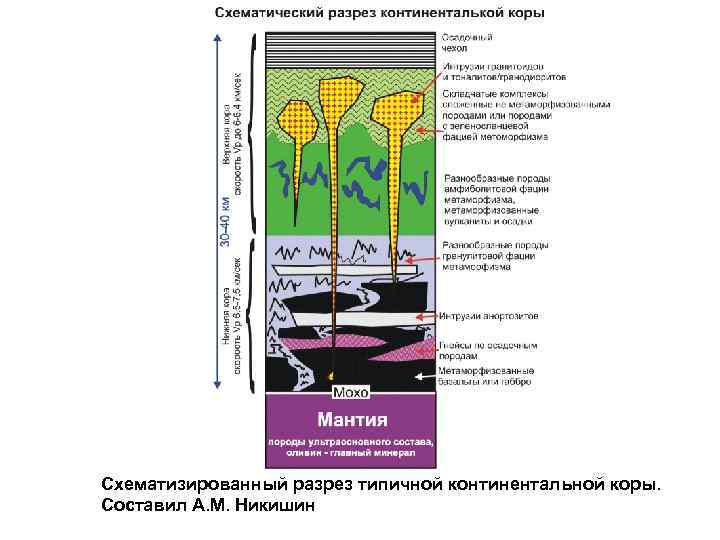

Схематизированный разрез типичной континентальной коры. Составил А. М. Никишин
глобальные напряжения

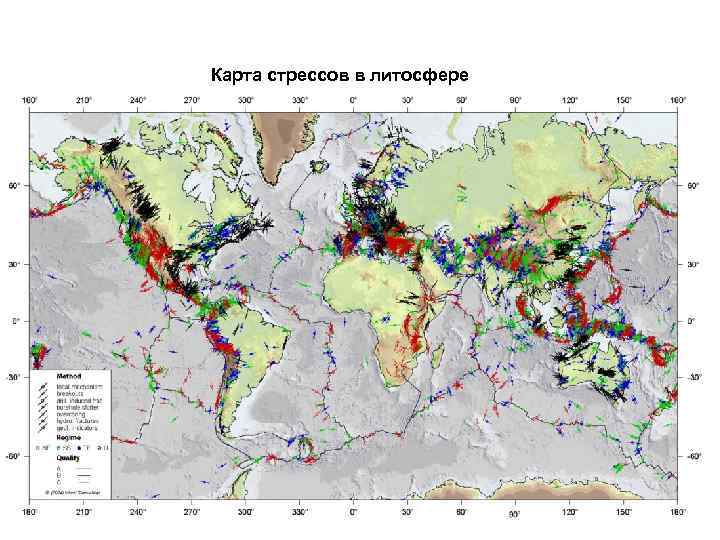

Карта стрессов в литосфере

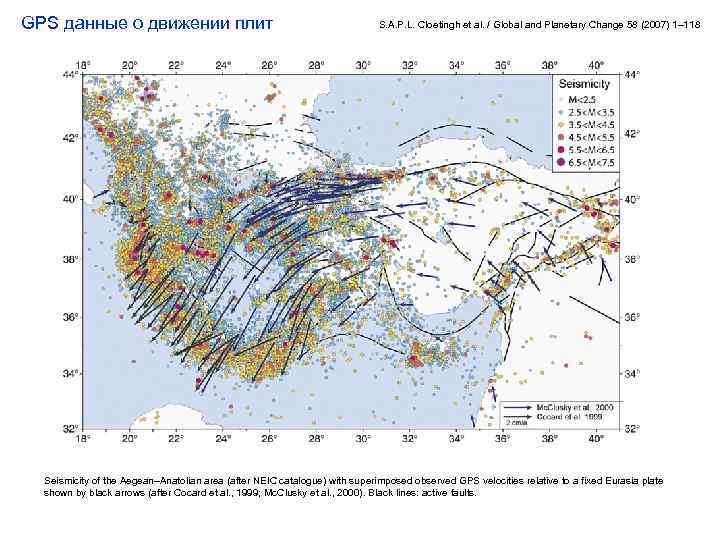

GPS данные о движении плит S. A. P. L. Cloetingh et al. / Global and Planetary Change 58 (2007) 1– 118 Seismicity of the Aegean–Anatolian area (after NEIC catalogue) with superimposed observed GPS velocities relative to a fixed Eurasia plate shown by black arrows (after Cocard et al. , 1999; Mc. Clusky et al. , 2000). Black lines: active faults.
Плитотектонические реконструкции • История раскрытия Северной Атлантики

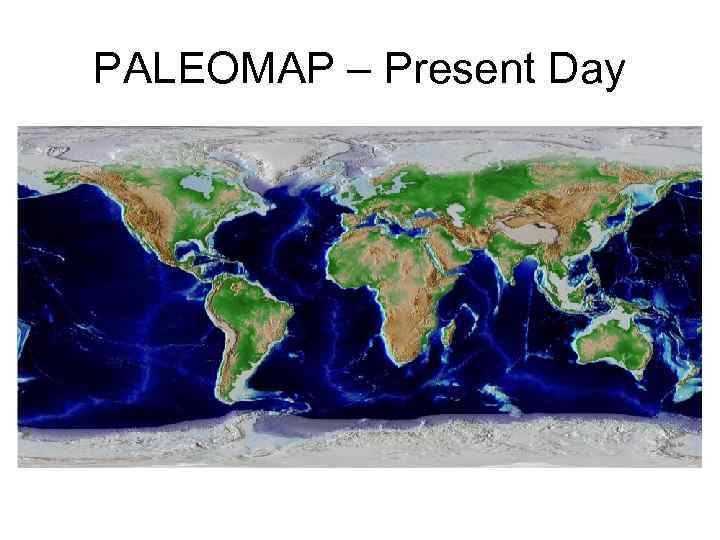

PALEOMAP – Present Day

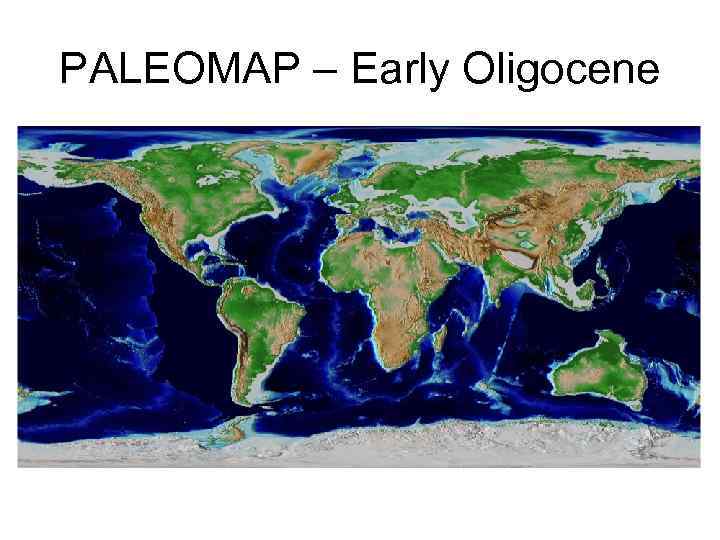

PALEOMAP – Early Oligocene

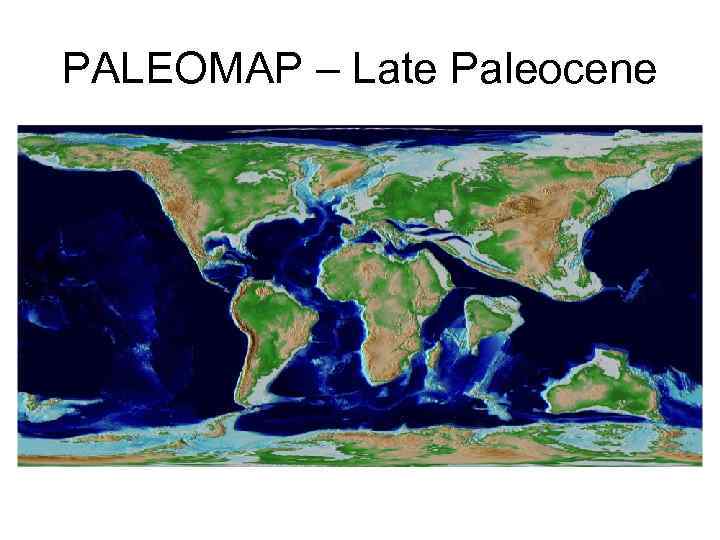

PALEOMAP – Late Paleocene

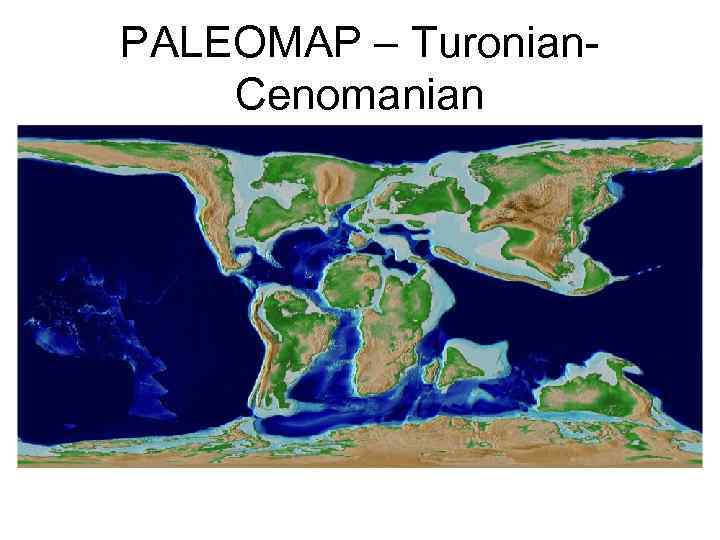

PALEOMAP – Turonian. Cenomanian

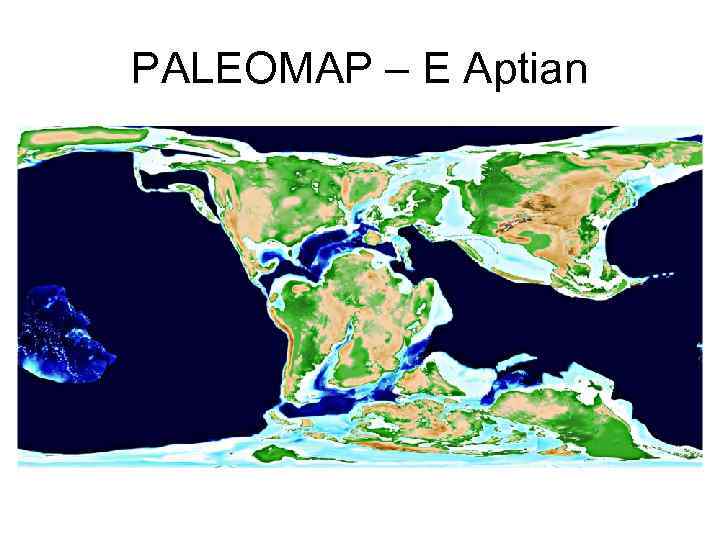

PALEOMAP – E Aptian

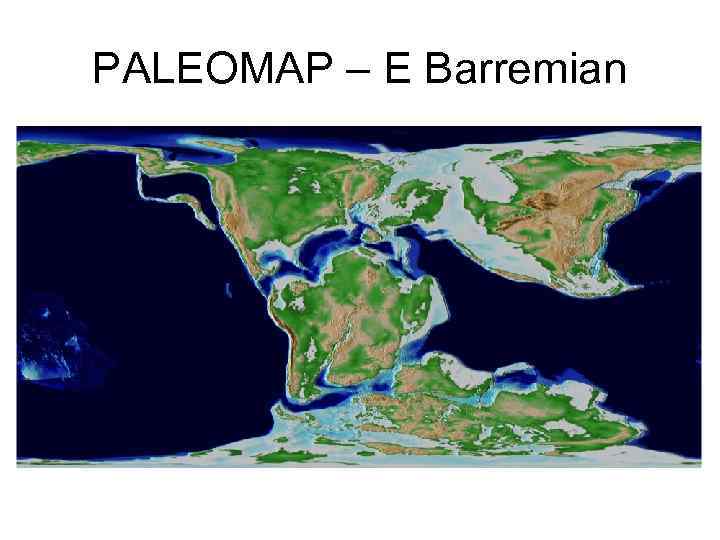

PALEOMAP – E Barremian

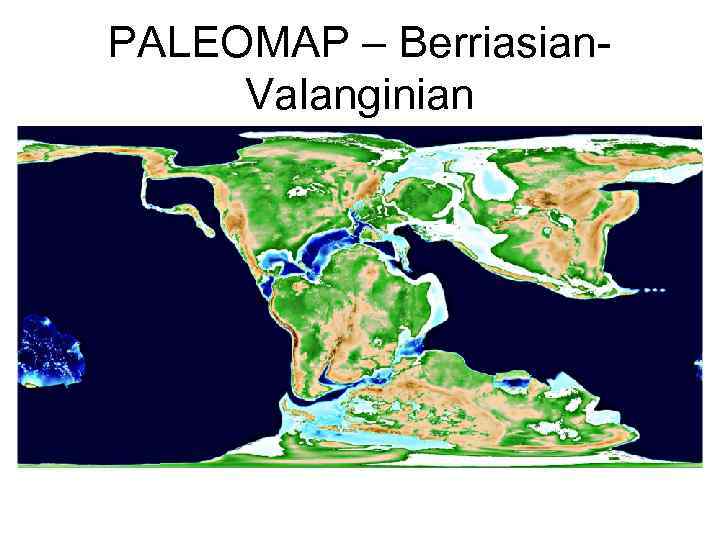

PALEOMAP – Berriasian. Valanginian
PALEOMAP – Kimmeridgian

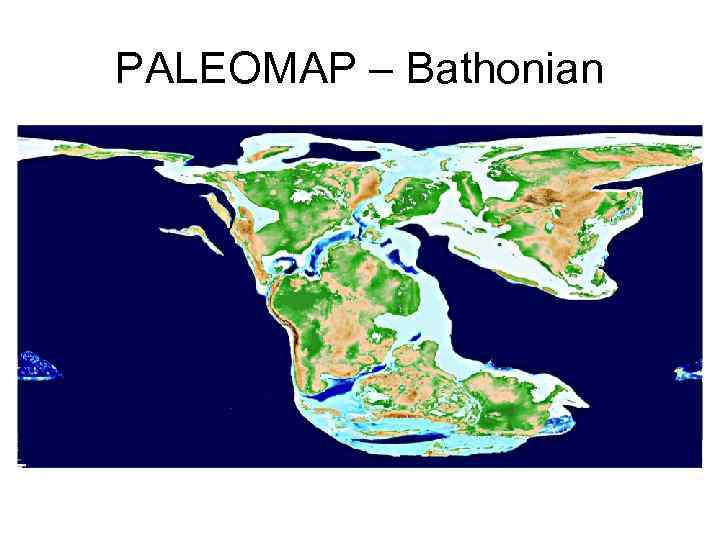

PALEOMAP – Bathonian

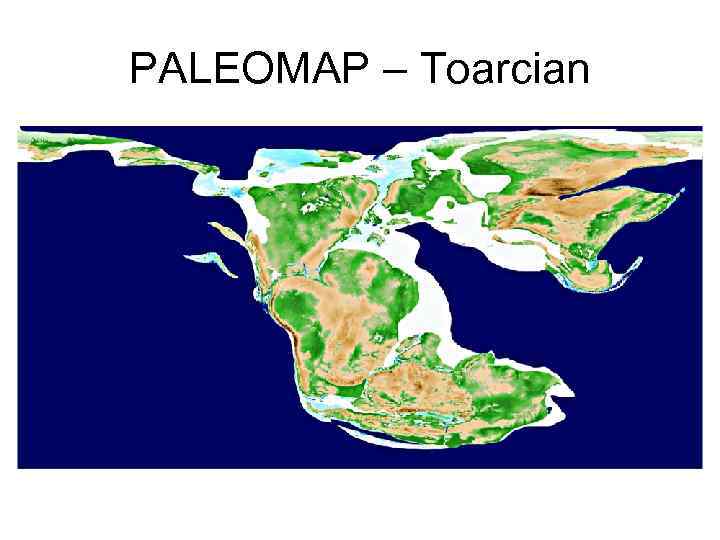

PALEOMAP – Toarcian

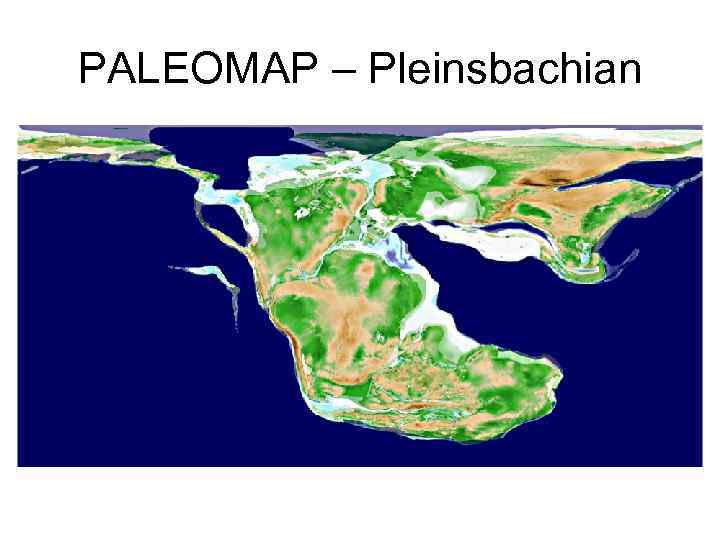

PALEOMAP – Pleinsbachian

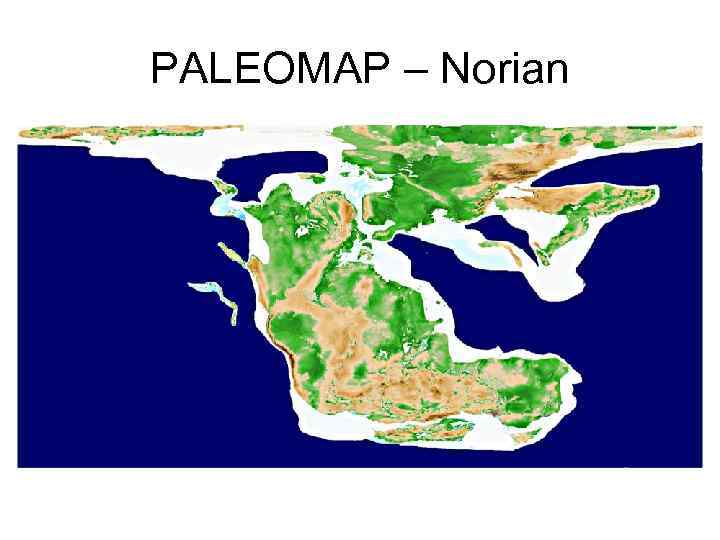

PALEOMAP – Norian

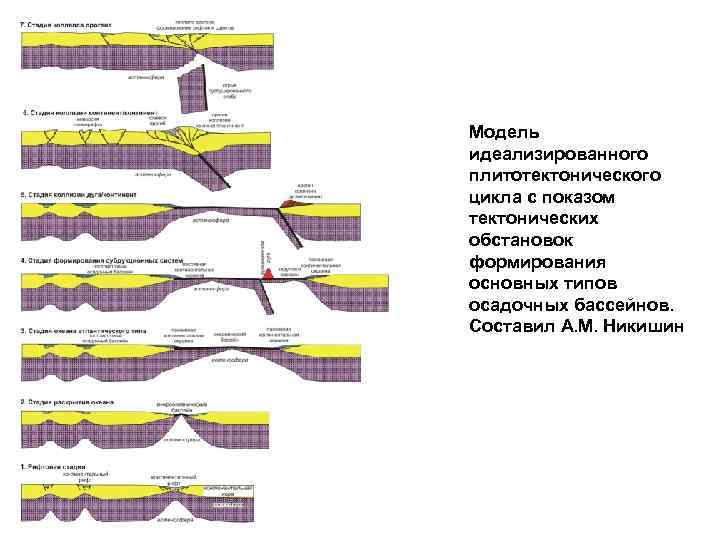

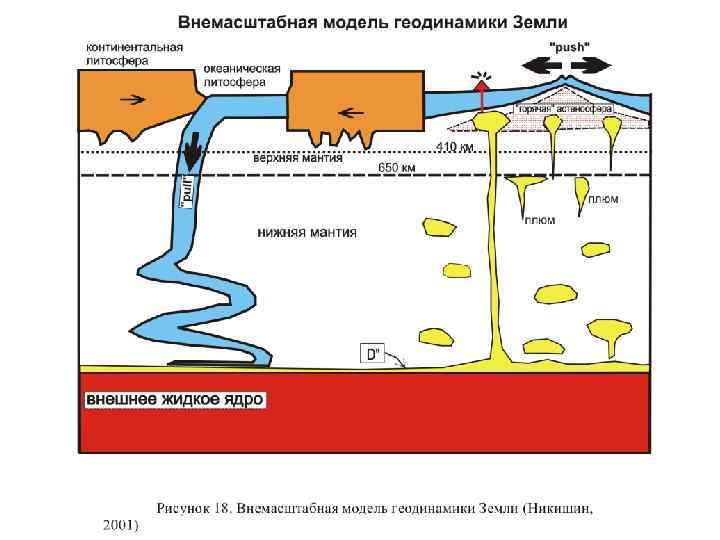

Модель идеализированного плитотектонического цикла с показом тектонических обстановок формирования основных типов осадочных бассейнов. Составил А. М. Никишин
