ГЛАВА 9. ТЕХНОЛОГИЯ РУБОК УХОДА

Скачать презентацию ГЛАВА 9. ТЕХНОЛОГИЯ  РУБОК УХОДА Скачать презентацию ГЛАВА 9. ТЕХНОЛОГИЯ РУБОК УХОДА

Занятие 9 КП Лес-во-Технология РУ.ppt

  • Количество слайдов: 46

>ГЛАВА 9. ТЕХНОЛОГИЯ  РУБОК УХОДА      1 ГЛАВА 9. ТЕХНОЛОГИЯ РУБОК УХОДА 1

>  Классификация технологий рубок ухода     Соответствие ширины Критериальные параметры Классификация технологий рубок ухода Соответствие ширины Критериальные параметры Наименование группы пасек (Вп ) величине ширины пасек*, м технологии верхней высоты древостоя (Нд) интервалы рекомендуемые** Широкопасечная Вп > 2 Нд >64 м 80. . . 120 технология Среднепасечная технология (сложная) (2 -го уровня) Вп = (1, 5. . . 2, 0)Нд 41. . . 64 48… 64 Среднепасечная технология Вп = (1, 0… 1, 5)Нд. , 26. . . 36 до 40 32… 36 (1 -го уровня) или (0, 8… 1, 5) Нд 24 (25) Узкопасечная технология Вп = (0, 5… 1, 0)Нд , 16. . . 24 (25) 16 или (0, 5. . . 0, 75)Нд Линейно-пасечная Вп = (0, 25… 0, 5)Нд 8. . . 15 8 технология Линейная технология Вп ≤ 0, 25 Нд , <8 м 6(5) 2

> Широкопасечная технология • Применяют при проведении рубок ухода в  молодняках, первом прореживании. Широкопасечная технология • Применяют при проведении рубок ухода в молодняках, первом прореживании. При ширине пасек более 2 Нд или свыше 60… 64 м до 80… 120 м для извлечения из древостоя вырубленных в центре технологической полосы деревьев или их частей, как правило (исключая сильно редкие древостой), требуется прокладка технологических визиров шириной 0, 8. . . 1, 2 м. 3

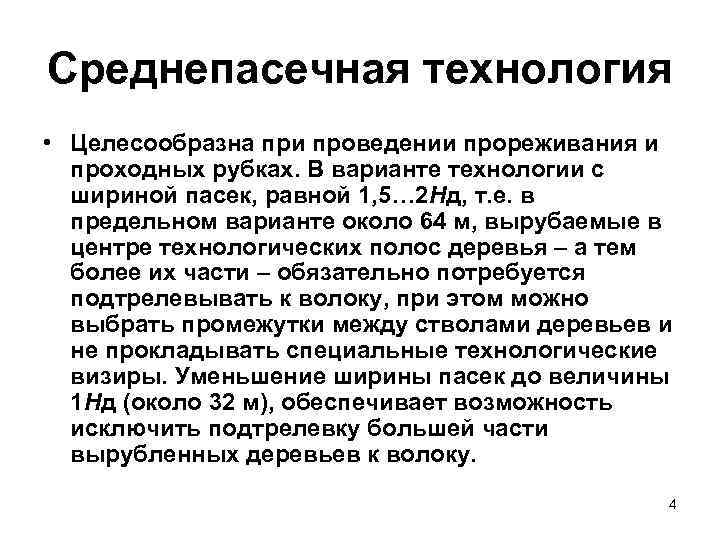

>Среднепасечная технология • Целесообразна при проведении прореживания и  проходных рубках. В варианте технологии Среднепасечная технология • Целесообразна при проведении прореживания и проходных рубках. В варианте технологии с шириной пасек, равной 1, 5… 2 Нд, т. е. в предельном варианте около 64 м, вырубаемые в центре технологических полос деревья – а тем более их части – обязательно потребуется подтрелевывать к волоку, при этом можно выбрать промежутки между стволами деревьев и не прокладывать специальные технологические визиры. Уменьшение ширины пасек до величины 1 Нд (около 32 м), обеспечивает возможность исключить подтрелевку большей части вырубленных деревьев к волоку. 4

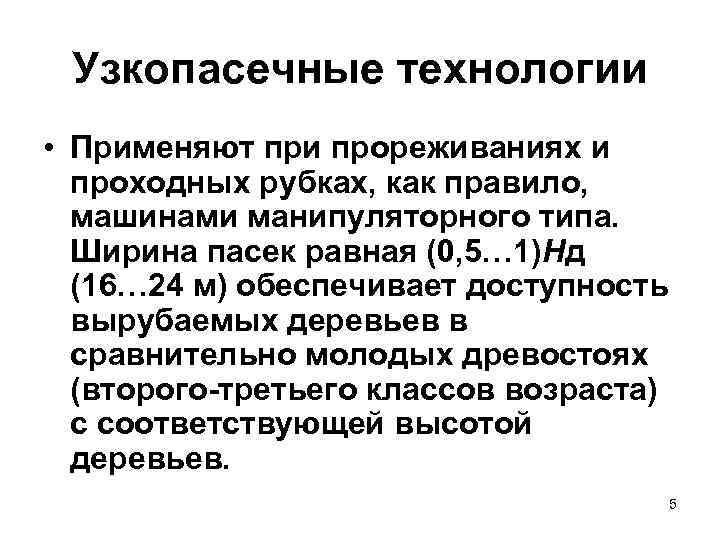

> Узкопасечные технологии • Применяют при прореживаниях и  проходных рубках, как правило, Узкопасечные технологии • Применяют при прореживаниях и проходных рубках, как правило, машинами манипуляторного типа. Ширина пасек равная (0, 5… 1)Нд (16… 24 м) обеспечивает доступность вырубаемых деревьев в сравнительно молодых древостоях (второго третьего классов возраста) с соответствующей высотой деревьев. 5

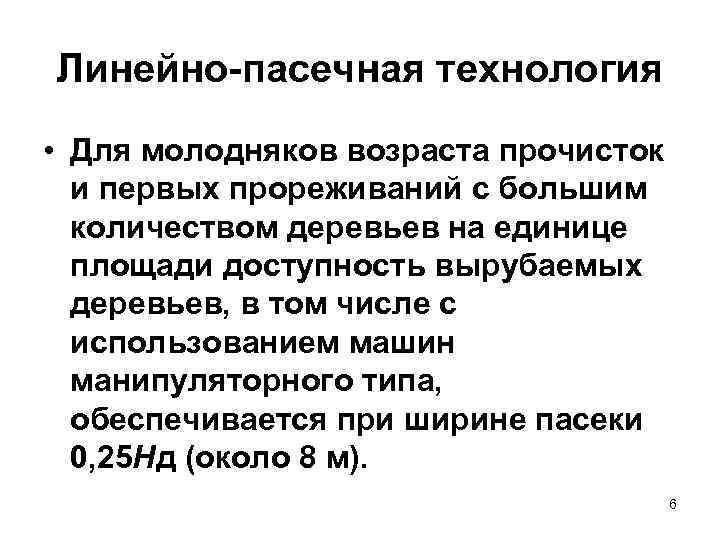

>Линейно пасечная технология • Для молодняков возраста прочисток  и первых прореживаний с большим Линейно пасечная технология • Для молодняков возраста прочисток и первых прореживаний с большим количеством деревьев на единице площади доступность вырубаемых деревьев, в том числе с использованием машин манипуляторного типа, обеспечивается при ширине пасеки 0, 25 Нд (около 8 м). 6

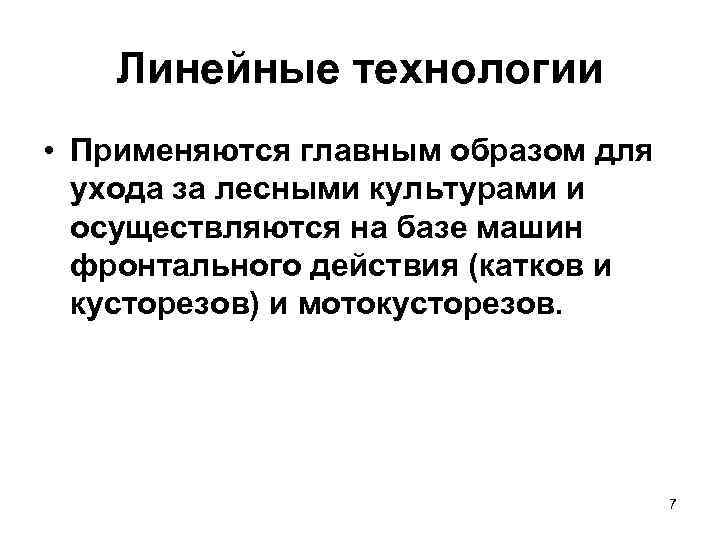

>  Линейные технологии • Применяются главным образом для  ухода за лесными культурами Линейные технологии • Применяются главным образом для ухода за лесными культурами и осуществляются на базе машин фронтального действия (катков и кусторезов) и мотокусторезов. 7

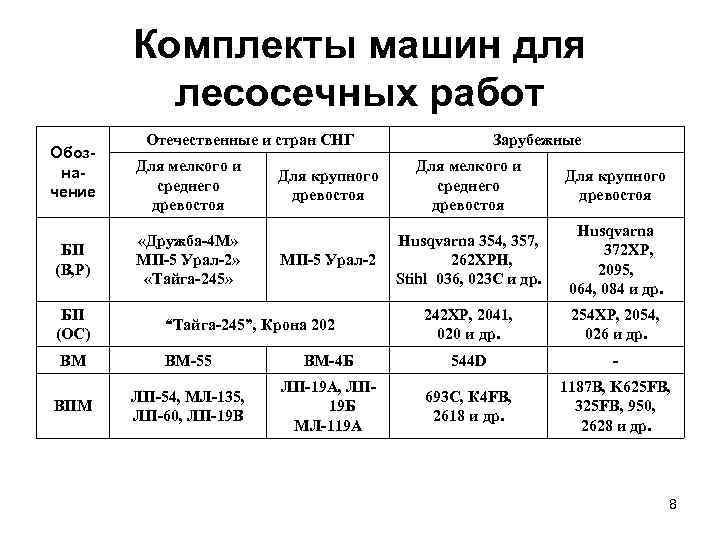

>  Комплекты машин для  лесосечных работ   Отечественные и стран СНГ Комплекты машин для лесосечных работ Отечественные и стран СНГ Зарубежные Обоз на Для мелкого и Для крупного чение среднего древостоя Husqvarna «Дружба-4 М» Husqvarna 354, 357, БП 372 ХР, МП-5 Урал-2» МП-5 Урал-2 262 ХРН, (В, Р) 2095, «Тайга-245» Stihl 036, 023 C и др. 064, 084 и др. БП 242 ХР, 2041, 254 ХР, 2054, “Тайга-245”, Крона 202 (ОС) 020 и др. 026 и др. ВМ-55 ВМ-4 Б 544 D - ЛП-19 А, ЛП- 1187 B, K 625 FB, ЛП-54, МЛ-135, 693 С, К 4 FB, ВПМ 19 Б 325 FB, 950, ЛП-60, ЛП-19 В 2618 и др. МЛ-119 А 2628 и др. 8

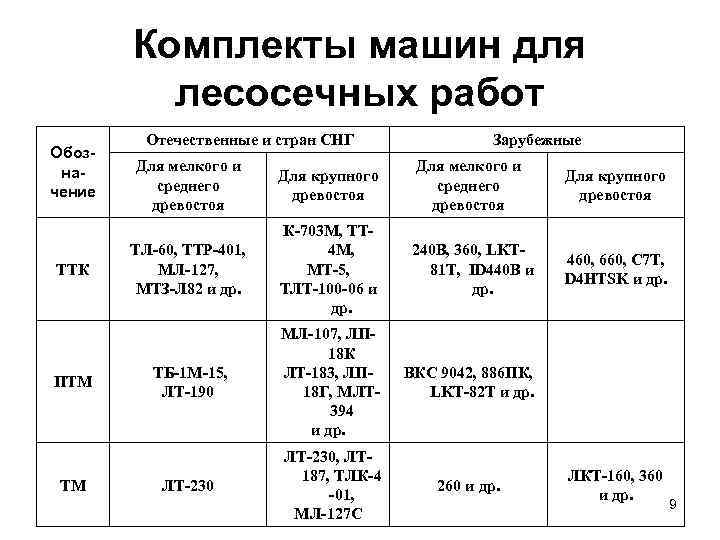

>  Комплекты машин для  лесосечных работ   Отечественные и стран СНГ Комплекты машин для лесосечных работ Отечественные и стран СНГ Зарубежные Обоз на Для мелкого и Для крупного чение среднего древостоя К-703 М, ТТ- ТЛ-60, ТТР-401, 4 М, 240 В, 360, LKT- 460, 660, C 7 T, ТТК МЛ-127, МТ-5, 81 T, ID 440 B и D 4 HTSK и др. МТЗ-Л 82 и др. ТЛТ-100 -06 и др. МЛ-107, ЛП- 18 К ТБ-1 М-15, ЛТ-183, ЛП- ВКС 9042, 886 ПК, ПТМ ЛТ-190 18 Г, МЛТ- LKT-82 T и др. 394 и др. ЛТ-230, ЛТ- 187, ТЛК-4 ЛКТ-160, 360 ТМ ЛТ-230 260 и др. -01, и др. 9 МЛ-127 С

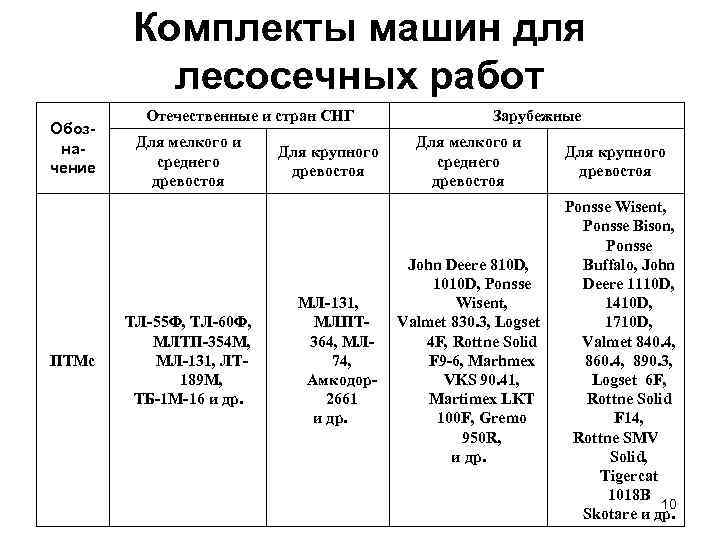

>  Комплекты машин для  лесосечных работ  Отечественные и стран СНГ Комплекты машин для лесосечных работ Отечественные и стран СНГ Зарубежные Обоз на Для мелкого и Для крупного чение среднего древостоя Ponsse Wisent, Ponsse Bison, Ponsse John Deere 810 D, Buffalo, John 1010 D, Ponsse Deere 1110 D, МЛ-131, Wisent, 1410 D, ТЛ-55 Ф, ТЛ-60 Ф, МЛПТ- Valmet 830. 3, Logset 1710 D, МЛТП-354 М, 364, МЛ- 4 F, Rottne Solid Valmet 840. 4, ПТМс МЛ-131, ЛТ- 74, F 9 -6, Marhmex 860. 4, 890. 3, 189 М, Амкодор- VKS 90. 41, Logset 6 F, ТБ-1 М-16 и др. 2661 Martimex LKT Rottne Solid и др. 100 F, Gremo F 14, 950 R, Rottne SMV и др. Solid, Tigercat 1018 B 10 Skotare и др.

>  Комплекты машин для  лесосечных работ  Отечественные и стран СНГ Комплекты машин для лесосечных работ Отечественные и стран СНГ Зарубежные Обоз на Для мелкого и Для крупного чение среднего древостоя древостоя ВМ-4 В, ЛП-49, ЛП-58 А, ВТМ ЛП-17 А, ЛЗ-235 97 -ЛС МЛ-65 и др. ВСТМ МЛ-45, МЛ-55 ЛП-33 А, СМ- МОС ЛП-30 Г, ЛТК-08 38 ЛО-120, ЛО-123, ЛО-126, СМ-35 NIAB-5, HYPRO СРМ CМ-33, и др. 11

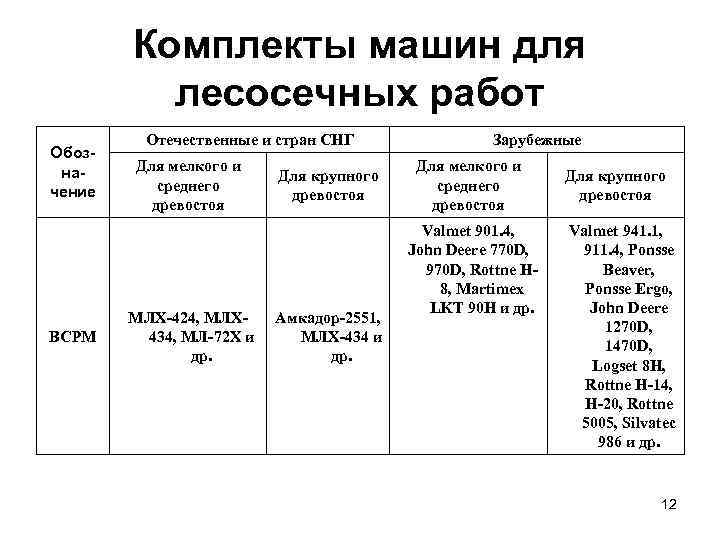

>  Комплекты машин для  лесосечных работ   Отечественные и стран СНГ Комплекты машин для лесосечных работ Отечественные и стран СНГ Зарубежные Обоз на Для мелкого и Для крупного чение среднего древостоя древостоя Valmet 901. 4, Valmet 941. 1, John Deere 770 D, 911. 4, Ponsse 970 D, Rottne Н- Beaver, 8, Martimex Ponsse Ergo, LKT 90 H и др. John Deere МЛХ-424, МЛХ- Амкадор-2551, 1270 D, ВСРМ 434, МЛ-72 Х и МЛХ-434 и 1470 D, др. Logset 8 H, Rottne Н-14, Н-20, Rottne 5005, Silvatec 986 и др. 12

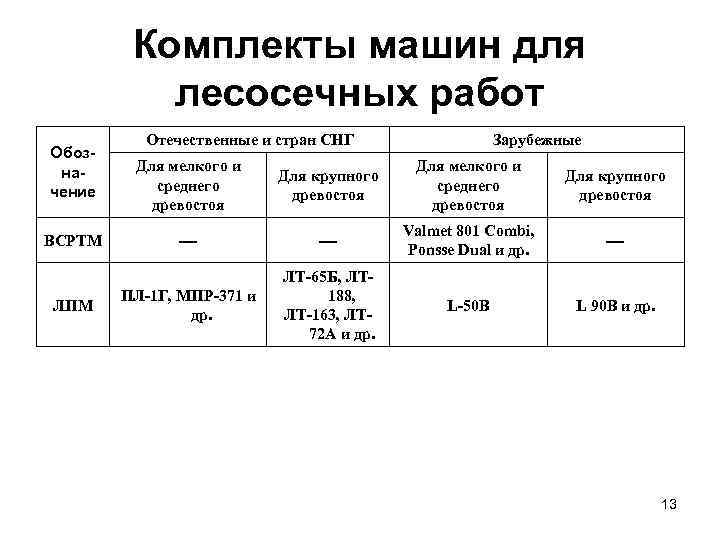

>   Комплекты машин для  лесосечных работ  Отечественные и стран СНГ Комплекты машин для лесосечных работ Отечественные и стран СНГ Зарубежные Обоз на Для мелкого и Для крупного чение среднего древостоя древостоя Valmet 801 Соmbi, ВСРТМ Ponsse Dual и др. ЛТ-65 Б, ЛТ- ПЛ-1 Г, МПР-371 и 188, ЛПМ L-50 B L 90 B и др. ЛТ-163, ЛТ- 72 А и др. 13

>  ПРИМЕЧАНИЯ •  1) Операции технологического процесса: В – валка; ОС – ПРИМЕЧАНИЯ • 1) Операции технологического процесса: В – валка; ОС – очистка деревьев от сучьев; Р – раскряжевка; П – пакетирование; Т – трелевка; С – сортировка; ШП – штабелевка, погрузка; ПР – продольная распиловка; ВВ – вывозка. • 2) Оборудование и машины: БП – бензиномоторная пила; ТТК – трелевочный трактор с канатно чокерным оборудованием (типа ТЛТ 100); ПТМ – пакетировочно трелевочная машина (типа ТБ 1 М); ТМ – машина для трелевки сформированных пачек деревьев (типа ЛТ 187); ЛПМ – лесопогрузочная машина (типа ПЛ 1 В); ПТМс – пакетировочно трелевочная машина для сортиментов (типа МЛХ 364); ВМ – валочная машина (типа ВМ 55); ВТМ – валочно пакетировочно трелевочная машина (типа ЛП 58); СРМ – сучкорезно раскряжевочная машина (типа СМ 35); МОС – машина для очистки деревьев от сучьев (типа ЛП 30 Г); ВСТМ – валочно сучкорезно трелевочная машина (типа МЛ 45); ВСРМ – валочно сучкорезно раскряжевочная машина (типа МЛХ 434); ВСРТМ − валочно сучкорезно раскряжевочно трелевочная машина (харвардер); ВСРРМ – валочно рубительная машина (типа Valmet 801 Combi Bioenergy); ПРМ – передвижная рубительная машина; АЛ – автолесовоз (типа МАЗ 5434+ГКБ 9383); САП – самопогружающийся автопоезд (типа ТМ 33); ПЛПУ – передвижная лесопильная установка (типа ленточной пилорамы «Хускварна» ); АВЩ автощеповоз. 14

> УХОД В МОЛОДНЯКАХ • Для срезания  нежелательной  растительности при  рубках УХОД В МОЛОДНЯКАХ • Для срезания нежелательной растительности при рубках ухода в молодняках (в рядах лесных культур, полосах и пасеках) применяют ранцевые мотокусторезы: "Секор 44 М"; МКР 2, 5 и "Хускварна 245 RX" и др. 15

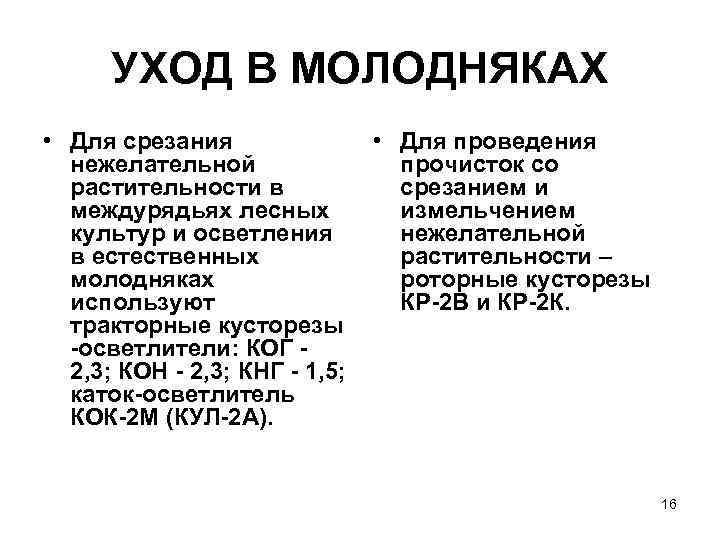

> УХОД В МОЛОДНЯКАХ • Для срезания   • Для проведения  нежелательной УХОД В МОЛОДНЯКАХ • Для срезания • Для проведения нежелательной прочисток со растительности в срезанием и междурядьях лесных измельчением культур и осветления нежелательной в естественных растительности – молодняках роторные кусторезы используют КР 2 В и КР 2 К. тракторные кусторезы осветлители: КОГ 2, 3; КОН 2, 3; КНГ 1, 5; каток осветлитель КОК 2 М (КУЛ 2 А). 16

> Технология лесосечных работ при прореживании и  проходных рубках    Технология лесосечных работ при прореживании и проходных рубках 17

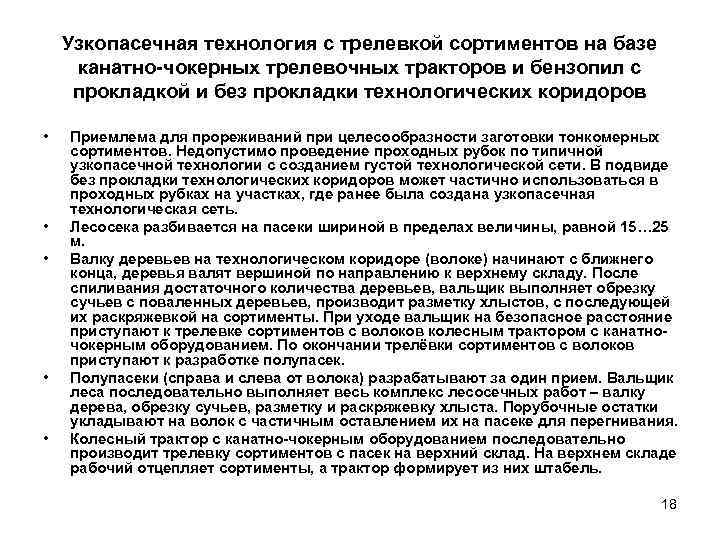

>  Узкопасечная технология с трелевкой сортиментов на базе канатно чокерных трелевочных тракторов и Узкопасечная технология с трелевкой сортиментов на базе канатно чокерных трелевочных тракторов и бензопил с прокладкой и без прокладки технологических коридоров • Приемлема для прореживаний при целесообразности заготовки тонкомерных сортиментов. Недопустимо проведение проходных рубок по типичной узкопасечной технологии с созданием густой технологической сети. В подвиде без прокладки технологических коридоров может частично использоваться в проходных рубках на участках, где ранее была создана узкопасечная технологическая сеть. • Лесосека разбивается на пасеки шириной в пределах величины, равной 15… 25 м. • Валку деревьев на технологическом коридоре (волоке) начинают с ближнего конца, деревья валят вершиной по направлению к верхнему складу. После спиливания достаточного количества деревьев, вальщик выполняет обрезку сучьев с поваленных деревьев, производит разметку хлыстов, с последующей их раскряжевкой на сортименты. При уходе вальщик на безопасное расстояние приступают к трелевке сортиментов с волоков колесным трактором с канатно чокерным оборудованием. По окончании трелёвки сортиментов с волоков приступают к разработке полупасек. • Полупасеки (справа и слева от волока) разрабатывают за один прием. Вальщик леса последовательно выполняет весь комплекс лесосечных работ – валку дерева, обрезку сучьев, разметку и раскряжевку хлыста. Порубочные остатки укладывают на волок с частичным оставлением их на пасеке для перегнивания. • Колесный трактор с канатно чокерным оборудованием последовательно производит трелевку сортиментов с пасек на верхний склад. На верхнем складе рабочий отцепляет сортименты, а трактор формирует из них штабель. 18

>Схема разработки лесосеки по узкопасечной технологии с трелевкой сортиментов на базе канатно чокерных трелевочных Схема разработки лесосеки по узкопасечной технологии с трелевкой сортиментов на базе канатно чокерных трелевочных тракторов и мотопил: 1 – лесовозная дорога; 2 – вальщик; 3 – срубленные деревья; 4 – сортименты, заготовленные при разрубке лент; 5 – магистральный волок; 6 – пасечный технологический коридор (волок); 7 – колесный трактор с канатно чокерным оборудованием; 8 – верхний склад; 9 – штабель сортиментов; 10 – разворотное кольцо; 11 – пни на лесосеке; 12 – граница пасек; 13 – сортименты, заготовленные при прорубке коридора; 14 – вальщик при разрубке волока 19

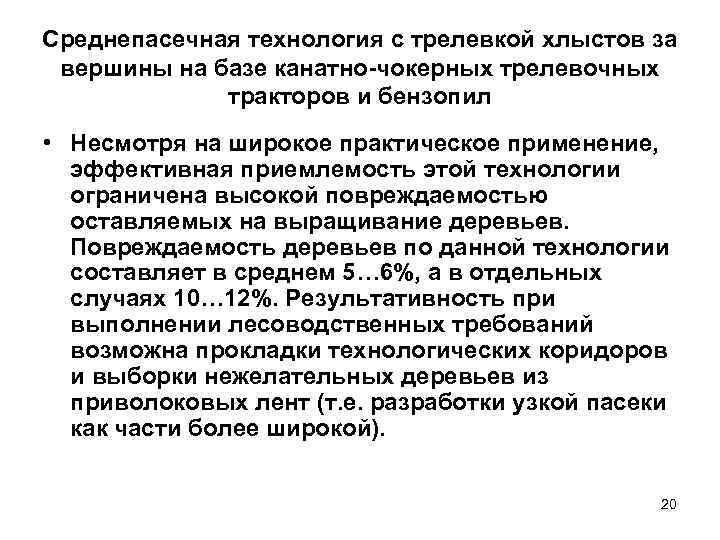

>Среднепасечная технология с трелевкой хлыстов за вершины на базе канатно чокерных трелевочных  Среднепасечная технология с трелевкой хлыстов за вершины на базе канатно чокерных трелевочных тракторов и бензопил • Несмотря на широкое практическое применение, эффективная приемлемость этой технологии ограничена высокой повреждаемостью оставляемых на выращивание деревьев. Повреждаемость деревьев по данной технологии составляет в среднем 5… 6%, а в отдельных случаях 10… 12%. Результативность при выполнении лесоводственных требований возможна прокладки технологических коридоров и выборки нежелательных деревьев из приволоковых лент (т. е. разработки узкой пасеки как части более широкой). 20

> Схема разработки лесосек с трелевкой хлыстов за вершины на базе канатно чокерных Схема разработки лесосек с трелевкой хлыстов за вершины на базе канатно чокерных тракторов и бензопил по среднепасечной технологии (выборочная рубка): 1 − лесовозный ус; 2 – лесопогрузочный пункт; 3 − штабель хлыстов; 4 – магистральный волок; 5 − зона безопасности; 6 – растущий лес; 7 − пни; 8 − хлысты; 9 − обрезчик сучьев; 10 − сохраненный подрост; 11 – спиленные деревья; 12 – вальщик леса; 13 – пасечный волок; 14 – очередность разработки лент; 15– трелевочный трактор; 16 – порубочные остатки; 17 – раскряжевщик; 18 − штабель сортиментов 21

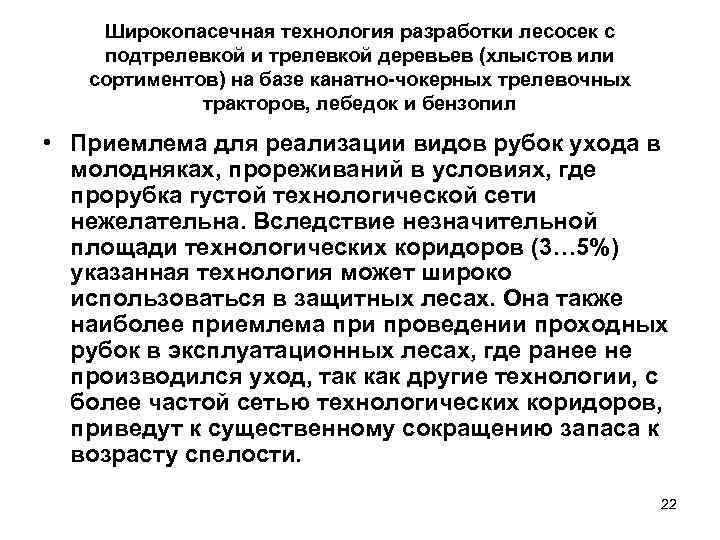

>  Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или сортиментов) на базе канатно чокерных трелевочных тракторов, лебедок и бензопил • Приемлема для реализации видов рубок ухода в молодняках, прореживаний в условиях, где прорубка густой технологической сети нежелательна. Вследствие незначительной площади технологических коридоров (3… 5%) указанная технология может широко использоваться в защитных лесах. Она также наиболее приемлема при проведении проходных рубок в эксплуатационных лесах, где ранее не производился уход, так как другие технологии, с более частой сетью технологических коридоров, приведут к существенному сокращению запаса к возрасту спелости. 22

>  Схема разработки лесосек по широкопасечной технологии с трелевкой деревьев за комли на Схема разработки лесосек по широкопасечной технологии с трелевкой деревьев за комли на базе канатно чокерных трелевочных тракторов, лебедок и бензопил: 1 – технологическая полоса до рубки ухода, 2 – оставляемые деревья; 3 – деревья, подлежащие рубке; 4 – вырубленные деревья на волоке; 5 – технологический коридор (волок); 6 – прорубка технологических визиров; 7 – подтрелевка деревьев, вырубленных на визирах, лебедкой к волоку; 8 – вырубленные на технологических полосах (между визирами) нежелательные деревья; 9 – подтрелевка лебедкой к волоку деревьев, вырубленных между визирами; 10 – пачки деревьев, подтрелеванных лебедкой к волоку; 11 – трелевочный трактор; 12 – насаждение после ухода; 13– пни 23

> Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или сортиментов) на Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или сортиментов) на базе канатно чокерных трелевочных тракторов, лебедок и бензопил • Лесосека разбивается на пасеки шириной 65… 120 м в зависимости от угла примыкания технологических визиров к технологическому кори дору. Посредине пасеки прокладывается технологический коридор (волок) шириной около 4 м, примыкающий к магистральному волоку, по которому лес трелюют на лесопогрузочные пункты. На полупасеках под углом 35. . . 45° к волоку с расстоянием 10. . . 20 м прорубаются параллельные техно логические визиры шириной 0, 8. . . 1, 2 м по которым предусматривается подтрелевка деревьев (хлыстов или сортиментов) к волоку с использова ниеммотолебедок, в т. ч. самоходных, а также тракторных. Прокладку технологических визиров следует вести от каждого волока до середины технологической полосы при трелевке в одном направлении или однонаправленных визиров, соединяющих волоки, при возможности трелевки по ним деревьев в разных направлениях. 24

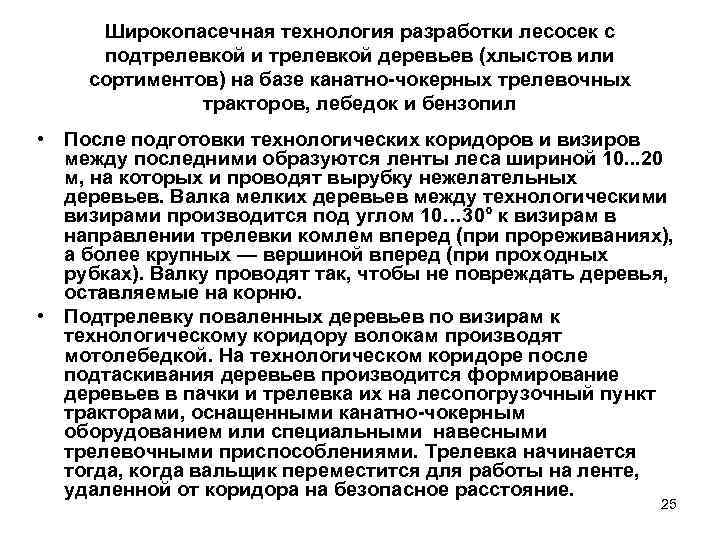

> Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или сортиментов) на Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или сортиментов) на базе канатно чокерных трелевочных тракторов, лебедок и бензопил • После подготовки технологических коридоров и визиров между последними образуются ленты леса шириной 10. . . 20 м, на которых и проводят вырубку нежелательных деревьев. Валка мелких деревьев между технологическими визирами производится под углом 10… 30° к визирам в направлении трелевки комлем вперед (при прореживаниях), а более крупных — вершиной вперед (при проходных рубках). Валку проводят так, чтобы не повреждать деревья, оставляемые на корню. • Подтрелевку поваленных деревьев по визирам к технологическому коридору волокам производят мотолебедкой. На технологическом коридоре после подтаскивания деревьев производится формирование деревьев в пачки и трелевка их на лесопогрузочный пункт тракторами, оснащенными канатно чокерным оборудованием или специальными навесными трелевочными приспособлениями. Трелевка начинается тогда, когда вальщик переместится для работы на ленте, удаленной от коридора на безопасное расстояние. 25

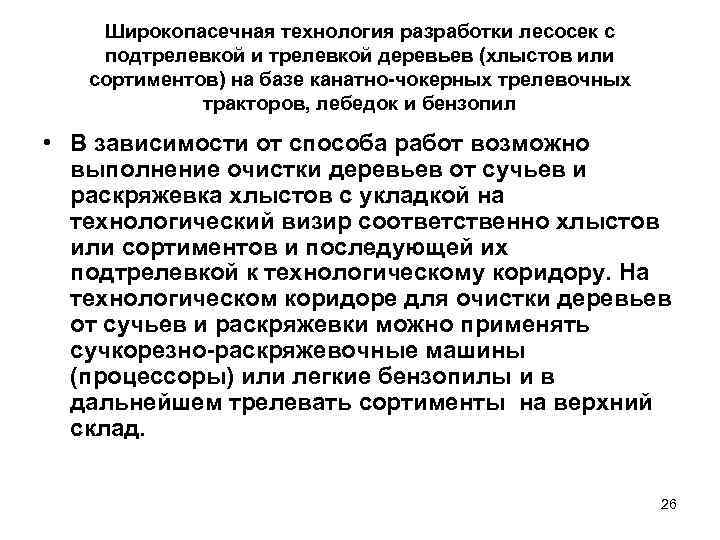

>  Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или Широкопасечная технология разработки лесосек с подтрелевкой и трелевкой деревьев (хлыстов или сортиментов) на базе канатно чокерных трелевочных тракторов, лебедок и бензопил • В зависимости от способа работ возможно выполнение очистки деревьев от сучьев и раскряжевка хлыстов с укладкой на технологический визир соответственно хлыстов или сортиментов и последующей их подтрелевкой к технологическому коридору. На технологическом коридоре для очистки деревьев от сучьев и раскряжевки можно применять сучкорезно раскряжевочные машины (процессоры) или легкие бензопилы и в дальнейшем трелевать сортименты на верхний склад. 26

>  Технологии разработки лесосек c трелевкой  сортиментов на базе форвардеров и бензопил Технологии разработки лесосек c трелевкой сортиментов на базе форвардеров и бензопил • Узкопасечная технология с трелевкой сортиментов на базе форвардеров и бензопил приемлема для эффективного осуществления многих видов рубок ухода на всех этапах динамики насаждений, кроме молодняков. В варианте с прокладкой коридоров для проведения прореживаний. В варианте без прокладки коридоров или при их наличии – проходных и выборочных санитарных рубок, рубок обновления насаждений. 27

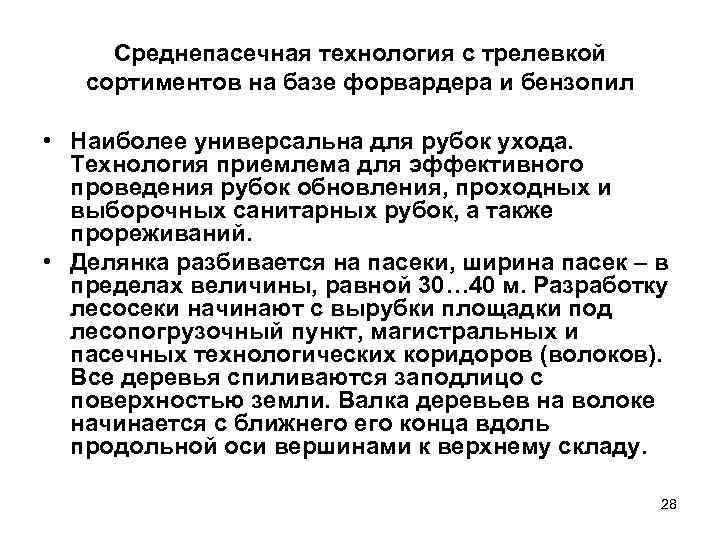

> Среднепасечная технология с трелевкой  сортиментов на базе форвардера и бензопил  • Среднепасечная технология с трелевкой сортиментов на базе форвардера и бензопил • Наиболее универсальна для рубок ухода. Технология приемлема для эффективного проведения рубок обновления, проходных и выборочных санитарных рубок, а также прореживаний. • Делянка разбивается на пасеки, ширина пасек – в пределах величины, равной 30… 40 м. Разработку лесосеки начинают с вырубки площадки под лесопогрузочный пункт, магистральных и пасечных технологических коридоров (волоков). Все деревья спиливаются заподлицо с поверхностью земли. Валка деревьев на волоке начинается с ближнего конца вдоль продольной оси вершинами к верхнему складу. 28

>Схема разработки лесосеки на рубках ухода с использованием бензопил и форвардера:  1 – Схема разработки лесосеки на рубках ухода с использованием бензопил и форвардера: 1 – лесовозный ус; 2 – верхний склад; 3 – магистральный волок; 4 – пасечный технологический коридор; 5 – граница лент; 6 –граница пасек; 7 – древостой на лесосеке до рубки; 8 – зоны безопасности; 9– вальщик при прорубке коридора; 10 – срубленные деревья; 11 – сортименты, заготовленные при разрубке волока; 12 – вальщик при валке деревьев на пасеках; 13 – форвардер; 14 – сортименты, заготовленные на пасеки; 15 – пни; 16 – порубочные остатки 29

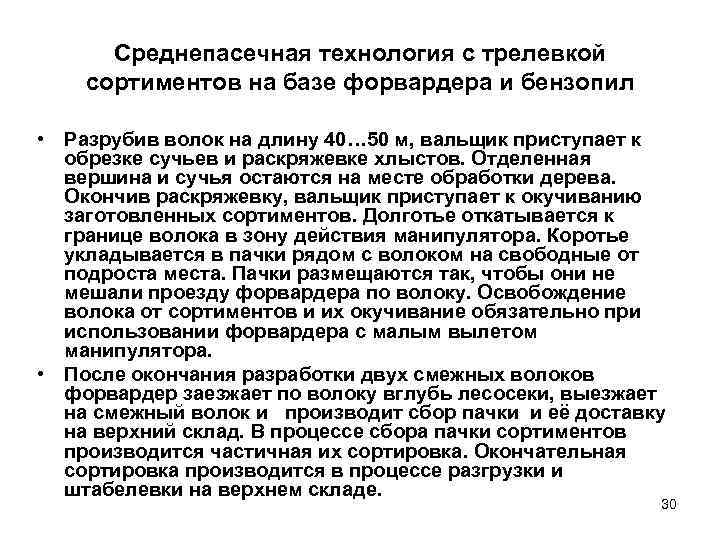

> Среднепасечная технология с трелевкой сортиментов на базе форвардера и бензопил  • Разрубив Среднепасечная технология с трелевкой сортиментов на базе форвардера и бензопил • Разрубив волок на длину 40… 50 м, вальщик приступает к обрезке сучьев и раскряжевке хлыстов. Отделенная вершина и сучья остаются на месте обработки дерева. Окончив раскряжевку, вальщик приступает к окучиванию заготовленных сортиментов. Долготье откатывается к границе волока в зону действия манипулятора. Коротье укладывается в пачки рядом с волоком на свободные от подроста места. Пачки размещаются так, чтобы они не мешали проезду форвардера по волоку. Освобождение волока от сортиментов и их окучивание обязательно при использовании форвардера с малым вылетом манипулятора. • После окончания разработки двух смежных волоков форвардер заезжает по волоку вглубь лесосеки, выезжает на смежный волок и производит сбор пачки и её доставку на верхний склад. В процессе сбора пачки сортиментов производится частичная их сортировка. Окончательная сортировка производится в процессе разгрузки и штабелевки на верхнем складе. 30

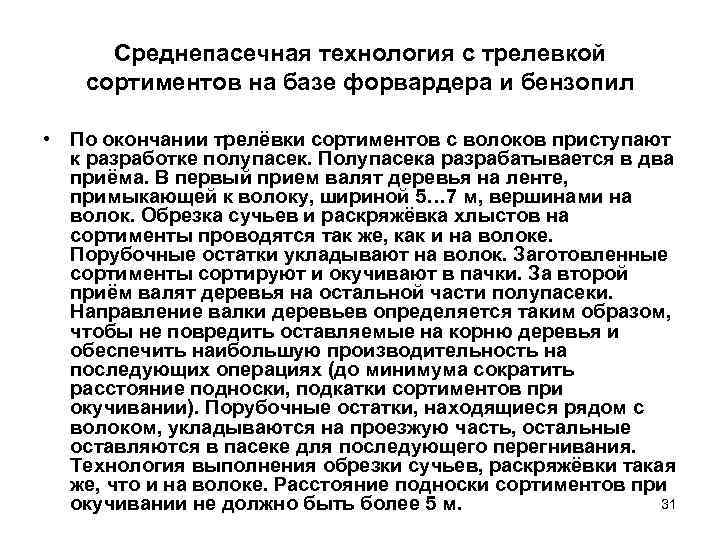

> Среднепасечная технология с трелевкой сортиментов на базе форвардера и бензопил  • По Среднепасечная технология с трелевкой сортиментов на базе форвардера и бензопил • По окончании трелёвки сортиментов с волоков приступают к разработке полупасек. Полупасека разрабатывается в два приёма. В первый прием валят деревья на ленте, примыкающей к волоку, шириной 5… 7 м, вершинами на волок. Обрезка сучьев и раскряжёвка хлыстов на сортименты проводятся так же, как и на волоке. Порубочные остатки укладывают на волок. Заготовленные сортименты сортируют и окучивают в пачки. За второй приём валят деревья на остальной части полупасеки. Направление валки деревьев определяется таким образом, чтобы не повредить оставляемые на корню деревья и обеспечить наибольшую производительность на последующих операциях (до минимума сократить расстояние подноски, подкатки сортиментов при окучивании). Порубочные остатки, находящиеся рядом с волоком, укладываются на проезжую часть, остальные оставляются в пасеке для последующего перегнивания. Технология выполнения обрезки сучьев, раскряжёвки такая же, что и на волоке. Расстояние подноски сортиментов при окучивании не должно быть более 5 м. 31

> Среднепасечная технология с трелевкой  сортиментов на базе форвардера и бензопил  • Среднепасечная технология с трелевкой сортиментов на базе форвардера и бензопил • После сбора и трелевки заготовленных сортиментов форвардером на первой полупасеке, производится разработка следующей полупасеки. После окончания лесосечных работ производится доочистка делянки оправка и освобождение подроста хвойных пород от порубочных остатков, уборка сильно поврежденных деревьев. • В варианте работ с шириной пасек, равной (1, 5… 2)Нд, сортименты, расположенные в центре технологических полос обязательно потребуется подтрелевывать к технологическому коридору. Для этого можно использовать машины на базе малогабаритных тракторов, а также мотолебедки и специальные машины, предназначенные работать под пологом леса. 32

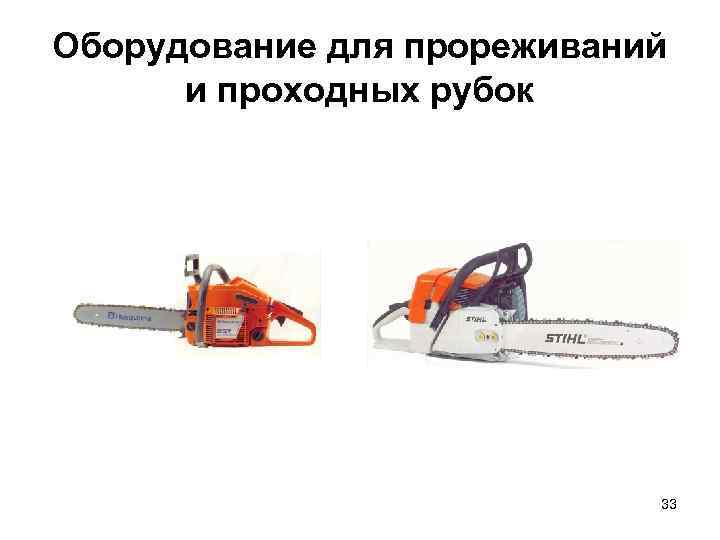

>Оборудование для прореживаний  и проходных рубок       33 Оборудование для прореживаний и проходных рубок 33

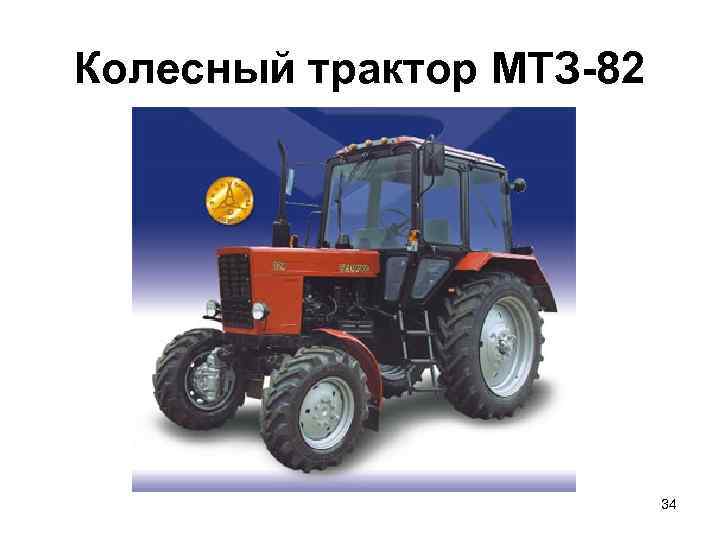

>Колесный трактор МТЗ 82      34 Колесный трактор МТЗ 82 34

>Лесовоз Беларус МПТ 461      35 Лесовоз Беларус МПТ 461 35

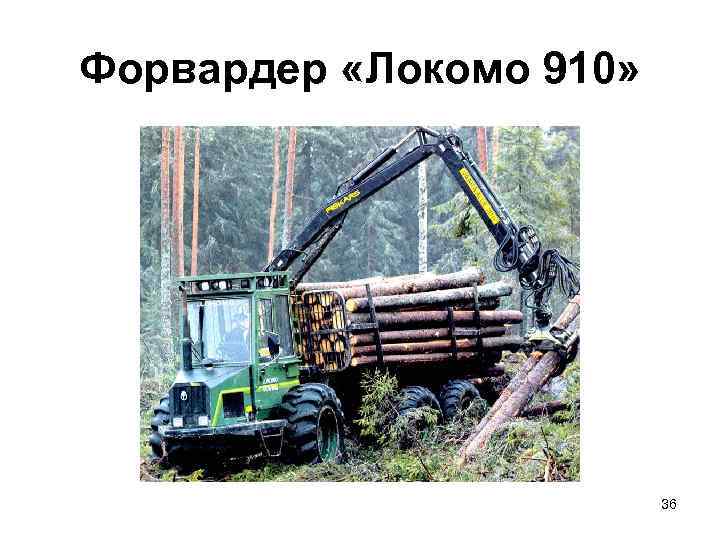

>Форвардер «Локомо 910»      36 Форвардер «Локомо 910» 36

>      Форма 12.  Технология рубок ухода за лесом Форма 12. Технология рубок ухода за лесом Выр Технологические операции рубок Выр у- Ин- у- раск Год, бае- тен- Об бае- - меся Вид мый сив- валк очис ъ- мый обре ряж ц рубк запа ност а т-ка ек запа з-ка ев- треле рубк и с, об ь дере мест т с, сучь ка в-ка и - рубк - рубо м 3/г ев хлы щий, и, % вьев к а с- м 3 тов 37

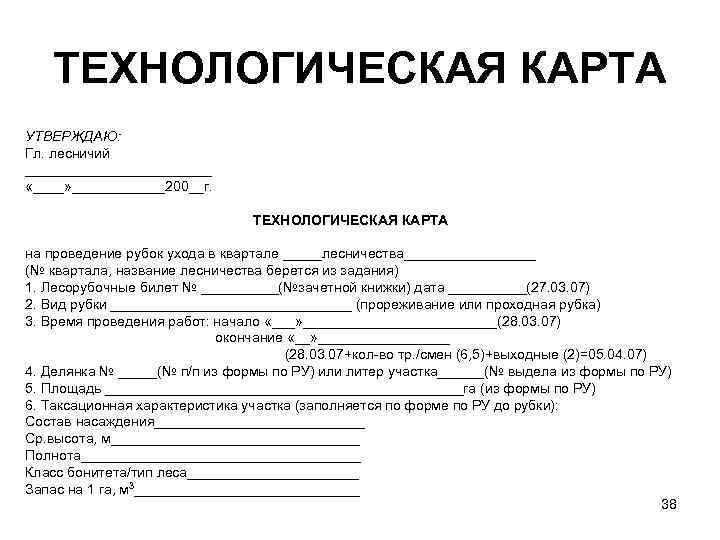

>  ТЕХНОЛОГИЧЕСКАЯ КАРТА УТВЕРЖДАЮ: Гл. лесничий ____________ «____» ______200__г.    ТЕХНОЛОГИЧЕСКАЯ КАРТА УТВЕРЖДАЮ: Гл. лесничий ____________ «____» ______200__г. ТЕХНОЛОГИЧЕСКАЯ КАРТА на проведение рубок ухода в квартале _____лесничества_________ (№ квартала, название лесничества берется из задания) 1. Лесорубочные билет № _____(№зачетной книжки) дата _____(27. 03. 07) 2. Вид рубки ________________ (прореживание или проходная рубка) 3. Время проведения работ: начало «___» _____________(28. 03. 07) окончание «__» _________ (28. 03. 07+кол во тр. /смен (6, 5)+выходные (2)=05. 04. 07) 4. Делянка № _____(№ п/п из формы по РУ) или литер участка______(№ выдела из формы по РУ) 5. Площадь _______________________га (из формы по РУ) 6. Таксационная характеристика участка (заполняется по форме по РУ до рубки): Состав насаждения______________ Ср. высота, м________________ Полнота__________________ Класс бонитета/тип леса___________ Запас на 1 га, м 3_______________ 38

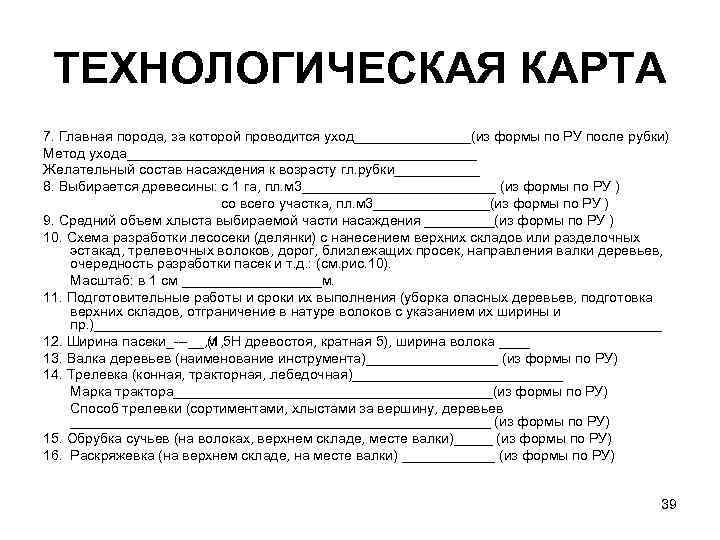

> ТЕХНОЛОГИЧЕСКАЯ КАРТА 7. Главная порода, за которой проводится уход________(из формы по РУ после ТЕХНОЛОГИЧЕСКАЯ КАРТА 7. Главная порода, за которой проводится уход________(из формы по РУ после рубки) Метод ухода_______________________ Желательный состав насаждения к возрасту гл. рубки______ 8. Выбирается древесины: с 1 га, пл. м 3_____________ (из формы по РУ ) со всего участка, пл. м 3________(из формы по РУ ) 9. Средний объем хлыста выбираемой части насаждения _____(из формы по РУ ) 10. Схема разработки лесосеки (делянки) с нанесением верхних складов или разделочных эстакад, трелевочных волоков, дорог, близлежащих просек, направления валки деревьев, очередность разработки пасек и т. д. : (см. рис. 10). Масштаб: в 1 см _________м. 11. Подготовительные работы и сроки их выполнения (уборка опасных деревьев, подготовка верхних складов, отграничение в натуре волоков с указанием их ширины и пр. )_____________________________________ 12. Ширина пасеки_ __, м(1, 5 Н древостоя, кратная 5), ширина волока ____ 13. Валка деревьев (наименование инструмента)_________ (из формы по РУ) 14. Трелевка (конная, тракторная, лебедочная)______________ Марка трактора_____________________(из формы по РУ) Способ трелевки (сортиментами, хлыстами за вершину, деревьев ___________________________ (из формы по РУ) 15. Обрубка сучьев (на волоках, верхнем складе, месте валки)_____ (из формы по РУ) 16. Раскряжевка (на верхнем складе, на месте валки) ______ (из формы по РУ) 39

> ТЕХНОЛОГИЧЕСКАЯ КАРТА 17. Очистка лесосеки (укладка порубочных остатков на волоки, сбор в мелкие ТЕХНОЛОГИЧЕСКАЯ КАРТА 17. Очистка лесосеки (укладка порубочных остатков на волоки, сбор в мелкие кучи с оставлением на перегнивание или сжигание на прогалинах, разбрасывание и т. д. )_____________(укладка порубочных остатков на волоки) 18. Количество малых комплексных бригад_____________ (одна) 19. Состав бригад_______________человек, в т. ч. : (из формы по РУ) тракторист_____________________, вальщик______________________, пом. вальщика___________________, чокеровщик____________________, сучкорубы_____________________. 20. Сменное задание на бригаду________ пл. м 3 (норма выработки из формы по РУ) 21. Количество тракторов ______________________ 22. Количество мотоинструментов (бензопил, мотоагрегатов и т. д. )_______________________________в т. ч. : резервных_____________________________ 23. Другие сведения (рубки ухода должны выполняться квалифицированной комплексной бригадой) ________________________________________ 40

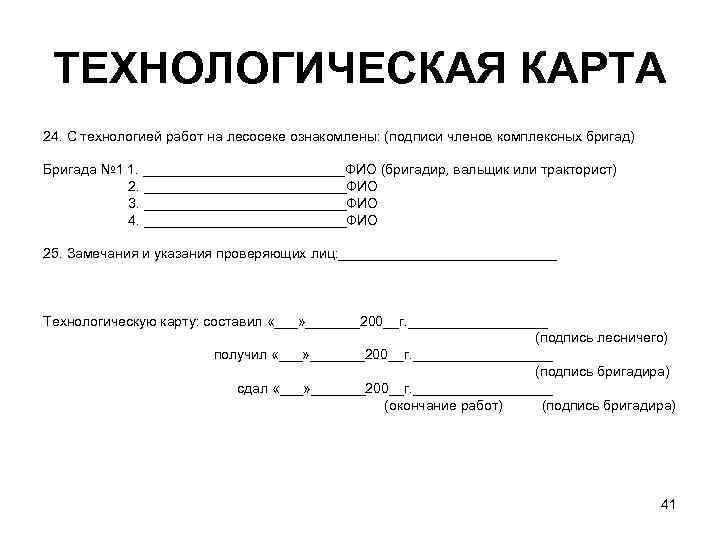

> ТЕХНОЛОГИЧЕСКАЯ КАРТА 24. С технологией работ на лесосеке ознакомлены: (подписи членов комплексных бригад) ТЕХНОЛОГИЧЕСКАЯ КАРТА 24. С технологией работ на лесосеке ознакомлены: (подписи членов комплексных бригад) Бригада № 1 1. _____________ФИО (бригадир, вальщик или тракторист) 2. _____________ФИО 3. _____________ФИО 4. _____________ФИО 25. Замечания и указания проверяющих лиц: ______________ Технологическую карту: составил «___» _______200__г. _________ (подпись лесничего) получил «___» _______200__г. _________ (подпись бригадира) сдал «___» _______200__г. _________ (окончание работ) (подпись бригадира) 41

>Схемы размещения волоков.  Метод широкого фронта.    •  1 – Схемы размещения волоков. Метод широкого фронта. • 1 – лесовозный ус; 2 – погрузочные площадки; 3 – пасеки; 4 – пасечные волоки; 5 – магистральные волоки; l – длина лесосеки; b – ширина лесосеки • схема характеризуется частым расположением погрузочных площадок вдоль лесовозного уса и применяется в тех случаях, когда погрузочные пункты просты, затраты на их подготовку очень малы и ограничиваются расчисткой их бульдозером. Штабеля хлыстов могут располагаться рядом друг с другом, необходим лишь разрыв для выезда порожнего трелевочного трактора. По этой схеме создаются обычно запасы хлыстов у трасс лесовозных дорог. Волоки при методе широкого фронта располагают параллельно один другому. На одну площадку хлысты трелюют с одного двух волоков. Среднее расстояние трелевки при методе широкого фронта 42

>Параллельная схема  •  Эта схема применяется при равнинном   рельефе местности Параллельная схема • Эта схема применяется при равнинном рельефе местности и позволяет более строго выдерживать их разметку на местности, упрощает обеспечение очередности работ с соблюдением условий безопасности, при этом несколько увеличивается среднее расстояние трелевки древесины. Как правило, данную схему применяют в тех случаях, когда требуется концентрация стрелеванного леса в одном месте, например к сучкорезной машине. При этом несколько пасечных, параллельных другу волоков выходят на один магистральный волок, по которому лес трелюют на погрузочный пункт. • Параллельная схема может применяться также в тех случаях, когда по условиям рельефа или другим причинам нельзя разместить несколько площадок вдоль уса, как это делается при методе широкого фронта. Среднее расстояние трелевки при методе широкого фронта 43

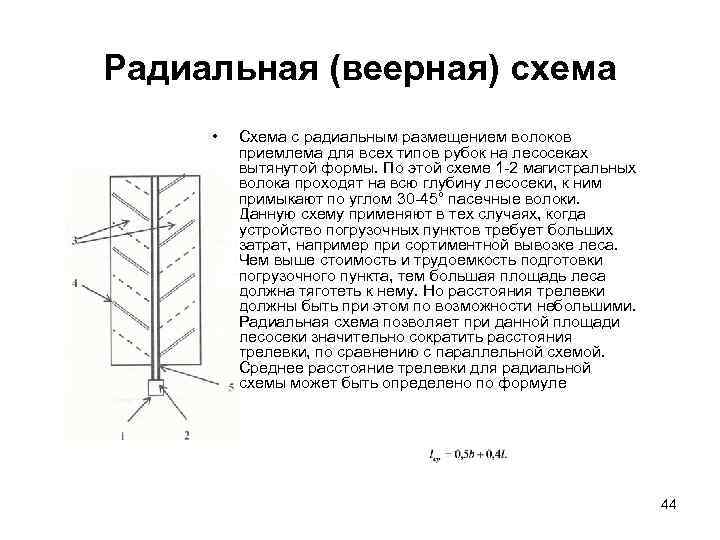

>Радиальная (веерная) схема  •  Схема с радиальным размещением волоков   приемлема Радиальная (веерная) схема • Схема с радиальным размещением волоков приемлема для всех типов рубок на лесосеках вытянутой формы. По этой схеме 1 2 магистральных волока проходят на всю глубину лесосеки, к ним примыкают по углом 30 45° пасечные волоки. Данную схему применяют в тех случаях, когда устройство погрузочных пунктов требует больших затрат, например при сортиментной вывозке леса. Чем выше стоимость и трудоемкость подготовки погрузочного пункта, тем большая площадь леса должна тяготеть к нему. Но расстояния трелевки должны быть при этом по возможности небольшими. Радиальная схема позволяет при данной площади лесосеки значительно сократить расстояния трелевки, по сравнению с параллельной схемой. Среднее расстояние трелевки для радиальной схемы может быть определено по формуле 44

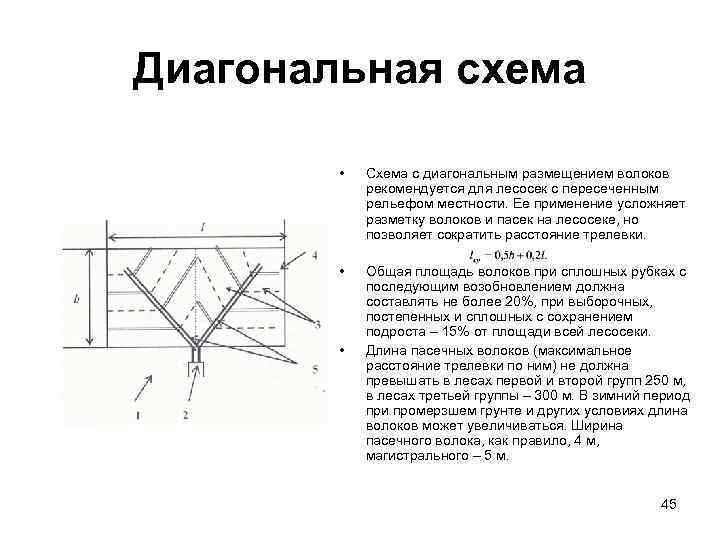

>Диагональная схема  •  Схема с диагональным размещением волоков   рекомендуется для Диагональная схема • Схема с диагональным размещением волоков рекомендуется для лесосек с пересеченным рельефом местности. Ее применение усложняет разметку волоков и пасек на лесосеке, но позволяет сократить расстояние трелевки. • Общая площадь волоков при сплошных рубках с последующим возобновлением должна составлять не более 20%, при выборочных, постепенных и сплошных с сохранением подроста – 15% от площади всей лесосеки. • Длина пасечных волоков (максимальное расстояние трелевки по ним) не должна превышать в лесах первой и второй групп 250 м, в лесах третьей группы – 300 м. В зимний период при промерзшем грунте и других условиях длина волоков может увеличиваться. Ширина пасечного волока, как правило, 4 м, магистрального – 5 м. 45

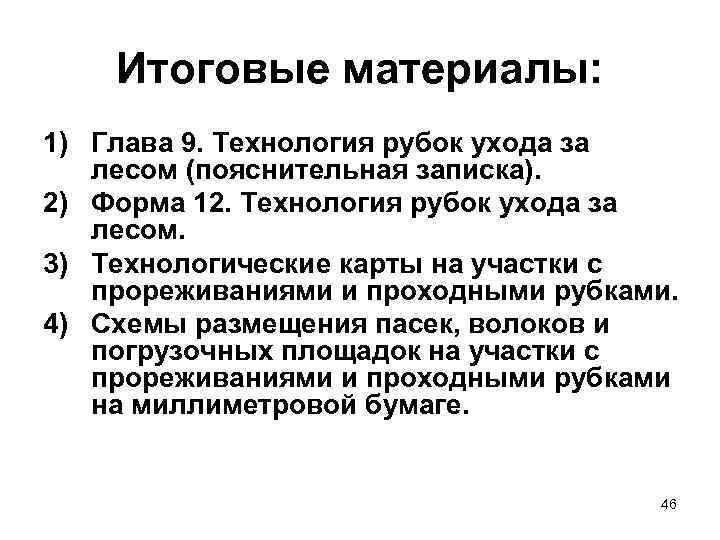

>  Итоговые материалы: 1) Глава 9. Технология рубок ухода за  лесом (пояснительная Итоговые материалы: 1) Глава 9. Технология рубок ухода за лесом (пояснительная записка). 2) Форма 12. Технология рубок ухода за лесом. 3) Технологические карты на участки с прореживаниями и проходными рубками. 4) Схемы размещения пасек, волоков и погрузочных площадок на участки с прореживаниями и проходными рубками на миллиметровой бумаге. 46
