Глава 1. Введение в коммутируемые сети Маршрутизация и коммутация Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 1
Глава 1 1. 0 Введение 1. 1 Проектирование локальной сети (LAN) 1. 2 Коммутируемая среда 1. 3 Заключение Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 2
Глава 1. Цели § Описание сходимости голосовых, видео- и других типов данных в контексте коммутируемых сетей § Описание коммутируемой сети для предприятия малого и среднего бизнеса § Объяснение процесса пересылки кадров в коммутируемой сети § Сравнение коллизионного домена с доменом широковещательной рассылки Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 3
Объединённые сети Растущая многокомпонентность современных сетей § Цифровой мир непрерывно развивается. § Сегодня доступ к информации не должен зависеть от местоположения пользователя. § Компьютерные сети должны быть безопасны, надёжны и максимально доступны. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 4
Объединённые сети Элементы объединённой сети § Коллективная работа является требованием § Для координации коллективной работы в сетях применяются конвергентные технологии. § Такими решениями являются сервисы данных, например, голосовые системы, IP-телефоны, голосовые шлюзы, видеоподдержка и видеоконференции. § Распространёнными средствами также являются управление вызовами, голосовые сообщения, мобильность и автоматический оператор. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 5
Объединённые сети Элементы объединённой сети § Преимуществами объединённой (конвергентной) сети являются: • Несколько типов трафика; управление только одной сетью; • Существенная экономия на установке и управлении отдельными сетями для передачи голосовых, видео- и других типов данных; • Интегрированное управление ИТресурсами. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 6
Объединённые сети Коммутируемые сети без границ § Архитектура сети без границ Cisco сочетает ряд инноваций и условий проектирования, которые в свою очередь позволяют организации предоставлять доступ к сети любому сотруднику, в любое время, из любой точки и с любого устройства — безопасно, надежно и эффективно. § Эта сетевая архитектура разработана специально для решения информационных и деловых вопросов, например поддержки объединённой сети и непрерывно меняющихся схем организации работ. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 7
Объединённые сети Иерархия в коммутируемой сети без границ § Руководство по проектированию коммутируемой сети без границ построено на следующих принципах: • Иерархичность; • Модульность; • Отказоустойчивость; • Гибкость. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 8
Объединённые сети Уровни ядра, распределения, доступа Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 9
Коммутируемые сети Роль коммутируемых сетей § Роль коммутируемых сетей изменилась. § Коммутируемая LAN обеспечивает большую гибкость и управление трафиком, § А также поддерживает гарантированное качество обслуживания, устанавливает дополнительную защиту, поддерживает беспроводные и IP-технологии и мобильные сервисы. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 10
Коммутируемые сети Форм-фактор § Стационарные сети Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 11
Коммутируемые сети Форм-фактор § Модульные сети Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 12
Коммутируемые сети Форм-фактор § Наращиваемые сети Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 13
Пересылка кадров Коммутация как общая концепция § Решения, принимаемые коммутатором, основаны на адресах отправителя и получателя. § Коммутатор LAN ведёт таблицу, с помощью которой определяет, как пересылать трафик через коммутатор. § Коммутаторы Cisco для локальных сетей пересылают кадры Ethernet, основываясь на MAC-адресе назначения кадров. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 14
Пересылка кадров Динамическое заполнение таблицы MAC-адресов коммутатора § Перед пересылкой кадра коммутатору необходимо выяснить, какие устройства существуют на каждом порту. § Коммутатор создаёт таблицу MAC-адресов, или таблицу ассоциативной памяти (таблицу CAM). § Сопоставляемое устройство <-> порт, хранящийся в таблице CAM. § CAM (ассоциативная память, англ. Content Addressable Memory) — это особый тип памяти, используемый в приложениях быстрого поиска. § Данные таблицы MAC-адресов используются для пересылки кадров. § Если коммутатор получает входящий кадр с MAC-адресом, отсутствующим в таблице MAC-адресов, он организует лавинную рассылку на все порты, кроме порт, на котором был получен кадр. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 15

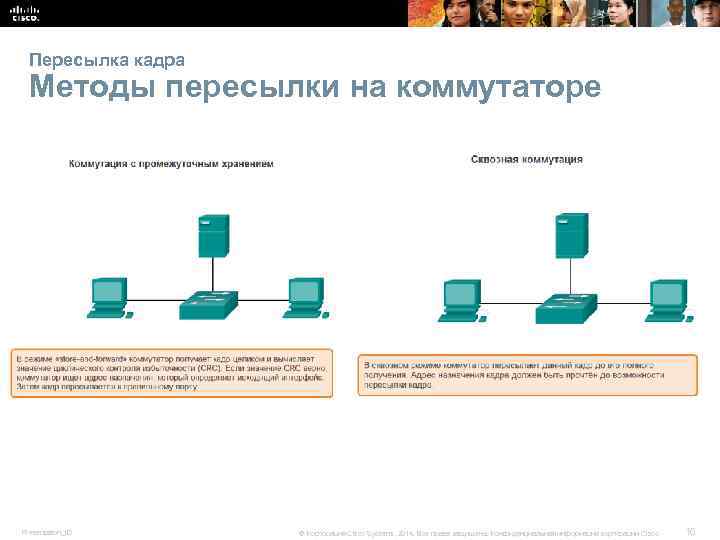

Пересылка кадра Методы пересылки на коммутаторе Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 16
Пересылка кадра Коммутация с промежуточным хранением § Коммутация с промежуточным хранением (режим «store-and-forward» ) позволяет коммутатору выполнять ряд действий: проверка на наличие ошибок (при помощи проверки FCS); выполнение автоматической буферизации; § Более медленная пересылка. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 17
Пересылка кадра Сквозная коммутация § Сквозная коммутация позволяет коммутатору начать пересылку примерно через 10 микросекунд § Без проверки FCS и § Без автоматической буферизации. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 18

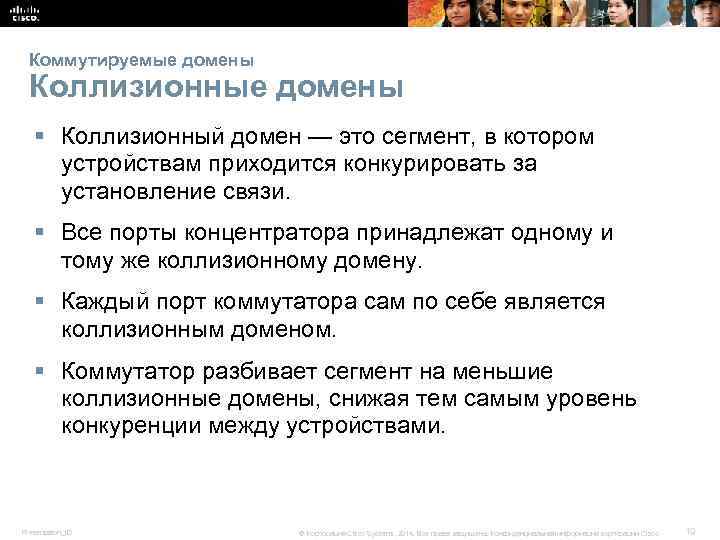

Коммутируемые домены Коллизионные домены § Коллизионный домен — это сегмент, в котором устройствам приходится конкурировать за установление связи. § Все порты концентратора принадлежат одному и тому же коллизионному домену. § Каждый порт коммутатора сам по себе является коллизионным доменом. § Коммутатор разбивает сегмент на меньшие коллизионные домены, снижая тем самым уровень конкуренции между устройствами. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 19

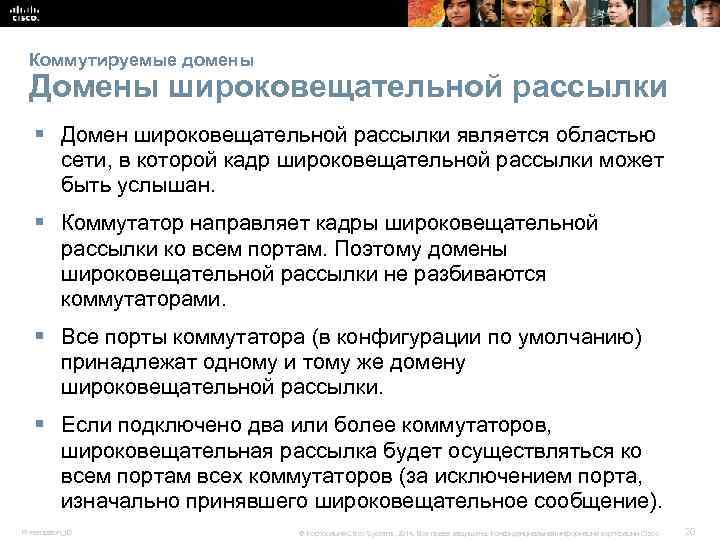

Коммутируемые домены Домены широковещательной рассылки § Домен широковещательной рассылки является областью сети, в которой кадр широковещательной рассылки может быть услышан. § Коммутатор направляет кадры широковещательной рассылки ко всем портам. Поэтому домены широковещательной рассылки не разбиваются коммутаторами. § Все порты коммутатора (в конфигурации по умолчанию) принадлежат одному и тому же домену широковещательной рассылки. § Если подключено два или более коммутаторов, широковещательная рассылка будет осуществляться ко всем портам всех коммутаторов (за исключением порта, изначально принявшего широковещательное сообщение). Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 20
Коммутируемые домены Снижение перегрузок сети Коммутаторы помогают снизить перегрузку сети следующими способами: § Упрощение процесса сегментации LAN на отдельные коллизионные домены; § Обеспечение полнодуплексной связи между устройствами; § Использование преимуществ высокой плотности портов; § Использование буферизации больших кадров; § Задействование высокоскоростных портов; § Использование преимуществ быстрой внутренней коммутации; § Низкая стоимость портов. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 21
Глава 1. Заключение § В изученной главе подчёркивается, что наблюдается тенденция ко все более широкому использованию объединённых сетей для передачи голосовых, видео- и других типов данных. § Кроме того, произошли резкие изменения в организации деятельности предприятий. § Исчез сдерживающий фактор, связанный с физическим расположением офисов или географическими границами. Теперь ресурсы должны быть доступны в любое время и в любой точке мира. § Архитектура сетей без границ Cisco делает доступными различные элементы (от ключей доступа до точек беспроводного доступа) для коллективной работы и позволяет пользователям осуществлять доступ к ресурсам из любого места и в любое время. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 22

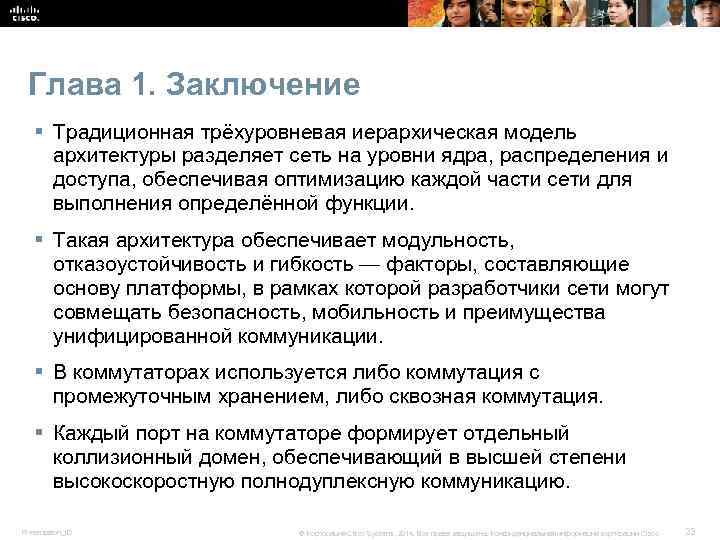

Глава 1. Заключение § Традиционная трёхуровневая иерархическая модель архитектуры разделяет сеть на уровни ядра, распределения и доступа, обеспечивая оптимизацию каждой части сети для выполнения определённой функции. § Такая архитектура обеспечивает модульность, отказоустойчивость и гибкость — факторы, составляющие основу платформы, в рамках которой разработчики сети могут совмещать безопасность, мобильность и преимущества унифицированной коммуникации. § В коммутаторах используется либо коммутация с промежуточным хранением, либо сквозная коммутация. § Каждый порт на коммутаторе формирует отдельный коллизионный домен, обеспечивающий в высшей степени высокоскоростную полнодуплексную коммуникацию. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 23
Глава 1. Заключение § Порты коммутатора не блокируют широковещательные сообщения, а объединение коммутаторов может увеличить размер широковещательного домена, что, в свою очередь, может привести к снижению производительности сети. Presentation_ID © Корпорация Cisco Systems, 2014. Все права защищены. Конфиденциальная информация корпорации Cisco 24
