ГИС в Геологии www. Data. Plus. ru Arc. GIS в Геологии

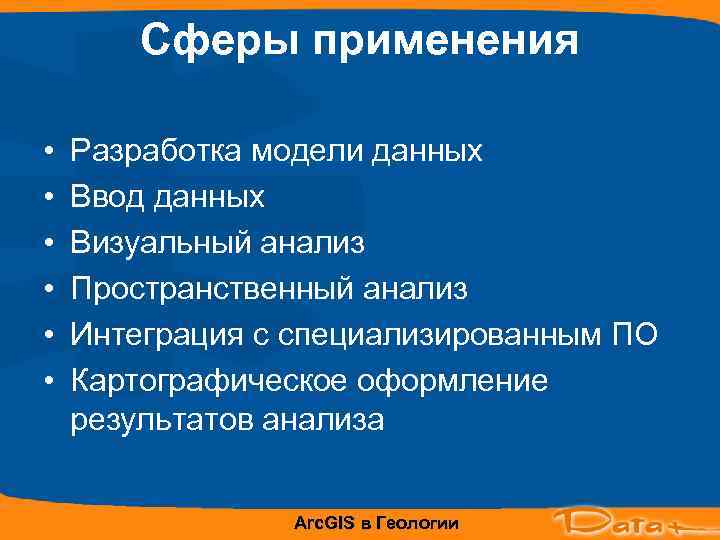

Сферы применения • Разработка модели данных • Ввод данных • Визуальный анализ • Пространственный анализ • Интеграция с специализированным ПО • Картографическое оформление результатов анализа Arc. GIS в Геологии

Хранение информации Модель данных Правила Взаимоотношения Алгоритмы обработки Поведение Файлы Из различных источников • Это Контейнер – Для данных ГИС – Покрытий, shape-фалов, растров, таблиц и других типов данных – Любого размера и сложности 1234 sdfs qwefe – Объектные связи 1234 sdfs qwefe • Хранение в РСУБД 1234 sdfs qwefe Arc. GIS в Геологии

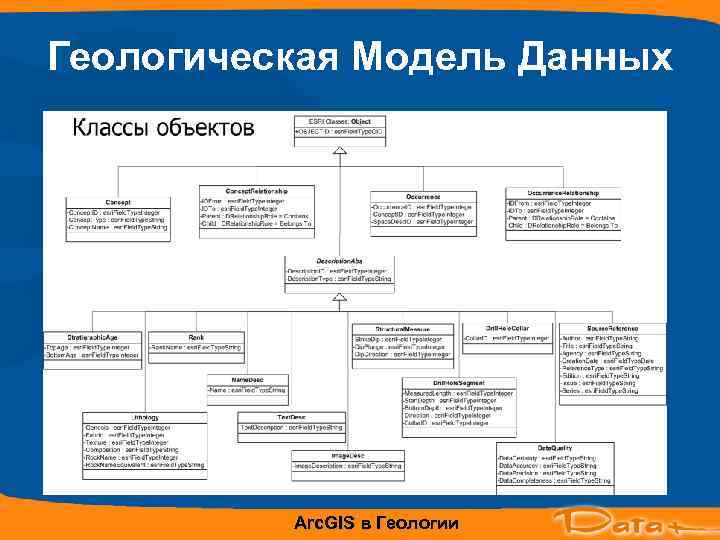

Геологическая Модель Данных Arc. GIS в Геологии

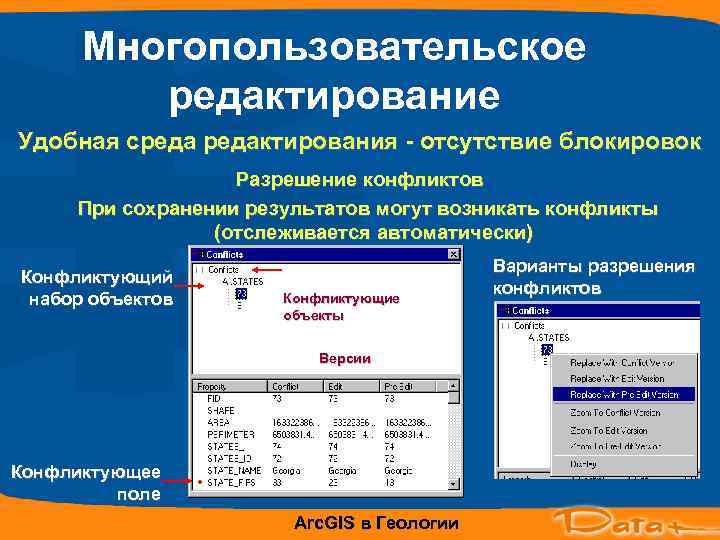

Многопользовательское редактирование Удобная средактирования - отсутствие блокировок Разрешение конфликтов При сохранении результатов могут возникать конфликты (отслеживается автоматически) Варианты разрешения Конфликтующий конфликтов набор объектов Конфликтующие объекты Версии Конфликтующее поле Arc. GIS в Геологии

Автономное редактирование • Создание реплики для Arc. Editor локального БГД • Версии: multi-user + синхронизация Arc. Info • Без соединения с общей сетью • Редактирование в режиме Offline • Проверка изменений Arc. View LAN или WAN Laptop, мобильное устройство, База Геоданных и т. д. Arc. GIS в Геологии

Полуавтоматический ввод данных • Модуль Arc. GIS Arc. Scan • Интеграция с Arc. Map • Полуавтоматический ввод данных в стандарте Arc. GIS • Возможность растровой предобработки и постобработки результатов векторизации Arc. GIS в Геологии

Arc. GIS Survey Analyst Кадастровые приложения Arc. GIS Survey Analyst Arc. GIS модуль Arc. Catalog Arc. Tool. Box Arc. Map Модуль обработки геод. измерений Данные полученные контроль, запись и Данные в результате геод. съемки уравнивание Подготовка, База геоданных Arc. SDE Единая база пространственных данных Oracle, IBM Informix, SQL server Инструменты и методики обеспечивающие непрерывную цепочку обработки геодезических и кадастровых данных в одной геоинформационной системе Arc. GIS в Геологии

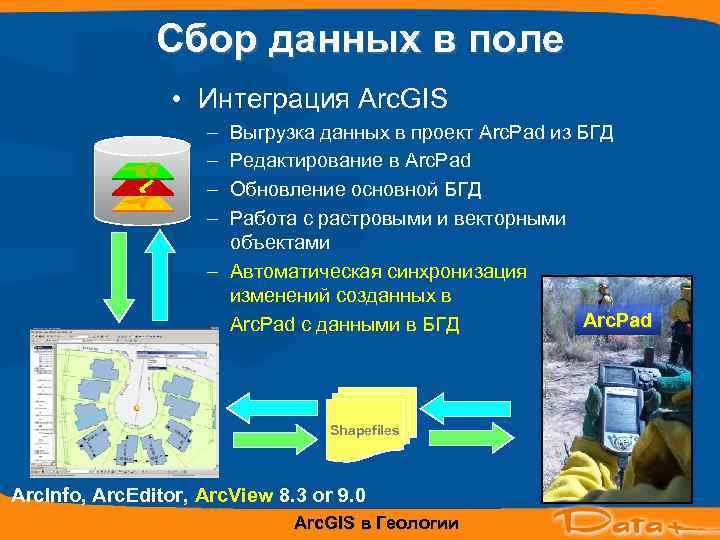

Сбор данных в поле • Интеграция Arc. GIS – Выгрузка данных в проект Arc. Pad из БГД – Редактирование в Arc. Pad – Обновление основной БГД – Работа с растровыми и векторными объектами – Автоматическая синхронизация изменений созданных в Arc. Pad с данными в БГД Arc. Pad Shapefiles Arc. Info, Arc. Editor, Arc. View 8. 3 or 9. 0 Arc. GIS в Геологии

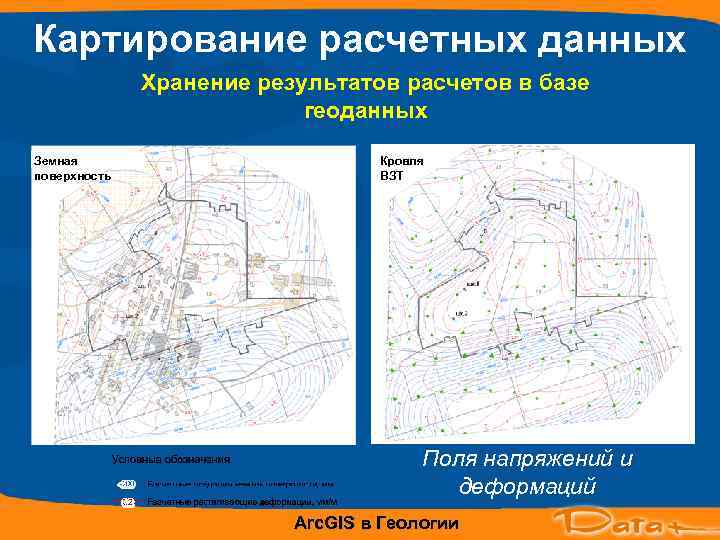

Картирование расчетных данных Хранение результатов расчетов в базе геоданных Земная Кровля поверхность ВЗТ Поля напряжений и деформаций Arc. GIS в Геологии

Анализ пространственных данных Анализ характера залегания и свойств пластов Поверхность ВЗТ Кровля пл. В Строение породного Прочностные свойства массива Arc. GIS в Геологии

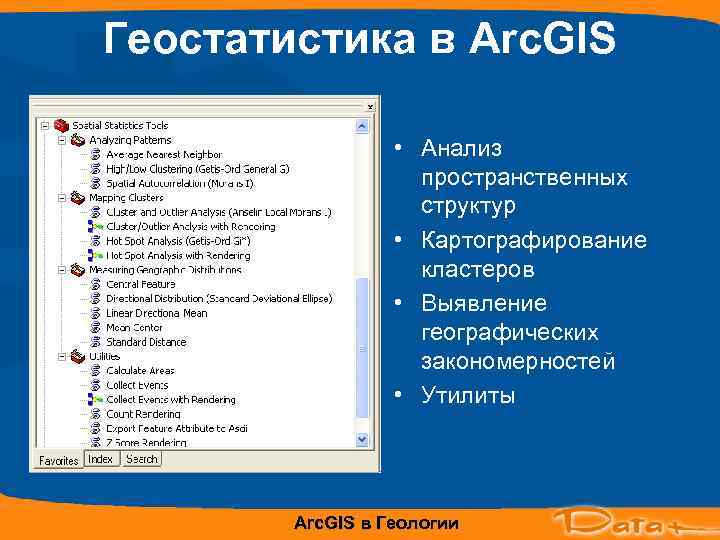

Геостатистика в Arc. GIS • Анализ пространственных структур • Картографирование кластеров • Выявление географических закономерностей • Утилиты Arc. GIS в Геологии

Arc. GIS Spatial Analyst • Анализ растров • Интерполяция поверхностей • Пространственный анализ • Моделирование процессов, гидрологическое моделирование • Алгебра растров Arc. GIS в Геологии

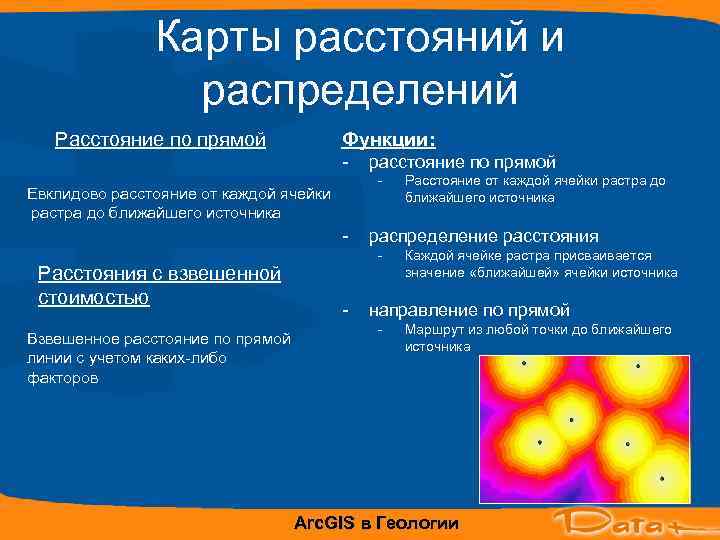

Карты расстояний и распределений Расстояние по прямой Функции: - расстояние по прямой - Расстояние от каждой ячейки растра до Евклидово расстояние от каждой ячейки ближайшего источника растра до ближайшего источника - распределение расстояния - Каждой ячейке растра присваивается Расстояния с взвешенной значение «ближайшей» ячейки источника стоимостью - направление по прямой - Маршрут из любой точки до ближайшего Взвешенное расстояние по прямой источника линии с учетом каких-либо факторов Arc. GIS в Геологии

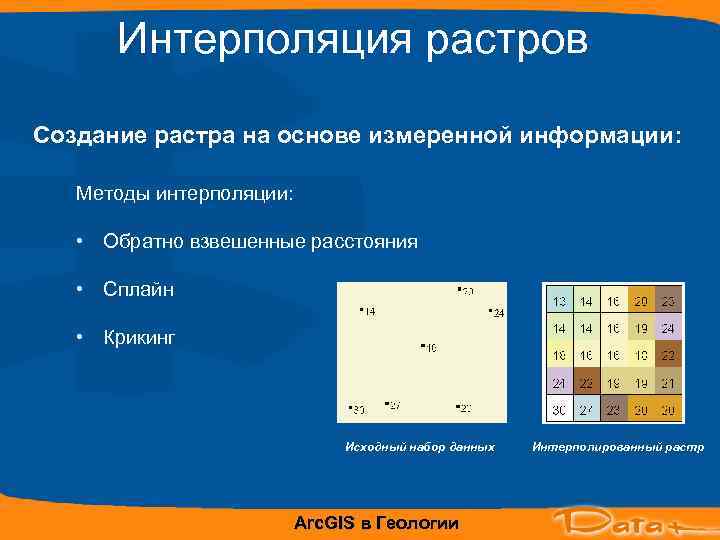

Интерполяция растров Создание растра на основе измеренной информации: Методы интерполяции: • Обратно взвешенные расстояния • Сплайн • Крикинг Исходный набор данных Интерполированный растр Arc. GIS в Геологии

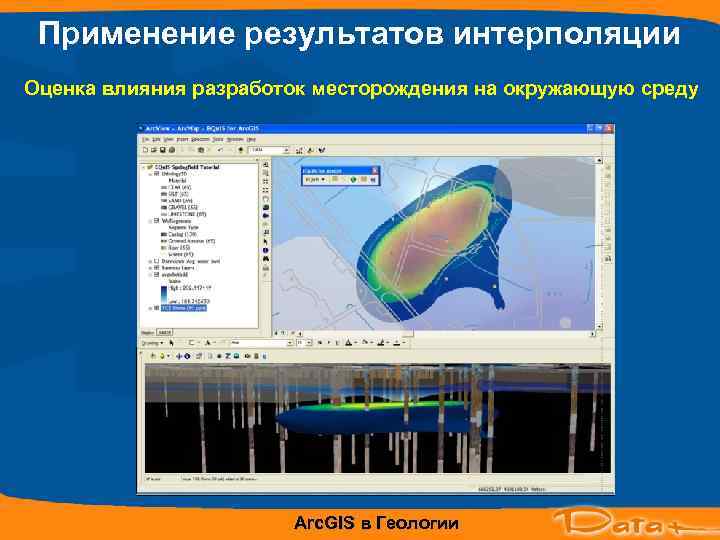

Применение результатов интерполяции Оценка влияния разработок месторождения на окружающую среду Arc. GIS в Геологии

Анализ близости Наикратчайший маршрут Входные Наикратчайшие данные расстояния Направления Стоимостные поверхности Распределение Arc. GIS в Геологии

Анализ растровых данных • Получение информации о каждой ячейки • Статистика и Гистограмма по значениям ячеек в растре выбранных: – Для всего растра, SQL запросом, пространственными объектами • SQL запрос по атрибутам растра Arc. GIS в Геологии

Функции Зонального Анализа Углы наклонов Среднее значение угла наклона для Водосбора Водосборы Arc. GIS в Геологии

Анализ Поверхностей Поверхность • Отмывка • Уклоны • Экспозиция • Видимость • Насыпи Выемки • Изолинии A Arc. GIS в Геологии

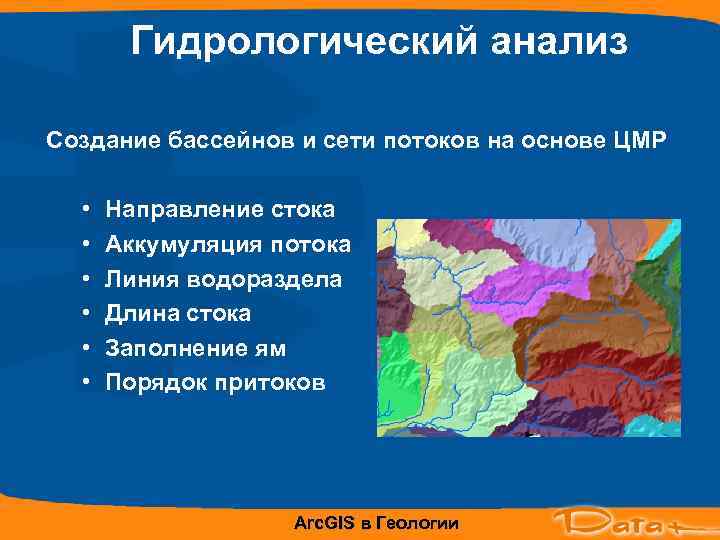

Гидрологический анализ Создание бассейнов и сети потоков на основе ЦМР • Направление стока • Аккумуляция потока • Линия водораздела • Длина стока • Заполнение ям • Порядок притоков Arc. GIS в Геологии

Гидрологический анализ Заполненная Яма Исток Направление потока Водораздел 0 0 0 1 1 0 1 1 2 2 0 1 1 1 2 0 3 7 5 4 0 1 0 0 0 20 0 1 2 0 0 0 1 24 0 3 4 0 2 4 7 35 1 3 7 Накопление потока Трассировка потока Порядок потоков Arc. GIS в Геологии

Моделирование Грунтовых Вод • Создание полей потоков грунтовых вод • Двумерная адвекция и моделирование дисперсии • Функции Tracking particles from a contaminant spill to a pumping well using the Particle Track tool. From – Поток по Дарси this analysis it can be determined if the contaminant is getting into the – Скорость по Дарси drinking water for a nearby town. – Трек частицы – Фильтрация в водоносном горизонте Arc. GIS в Геологии

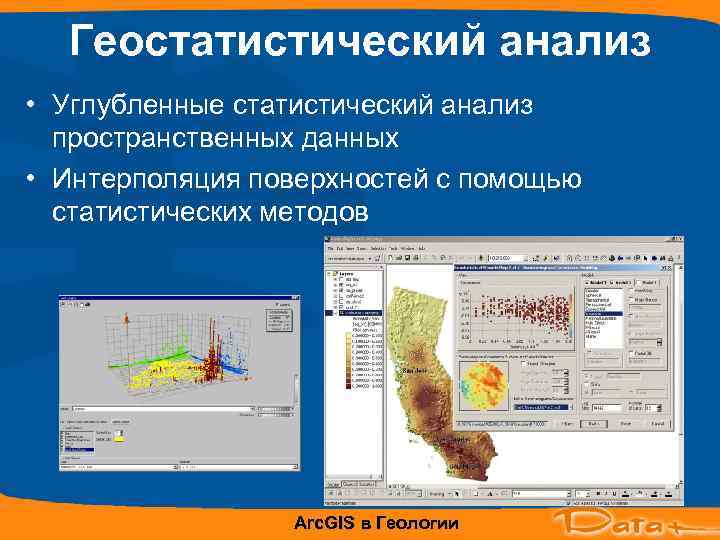

Геостатистический анализ • Углубленные статистический анализ пространственных данных • Интерполяция поверхностей с помощью статистических методов Arc. GIS в Геологии

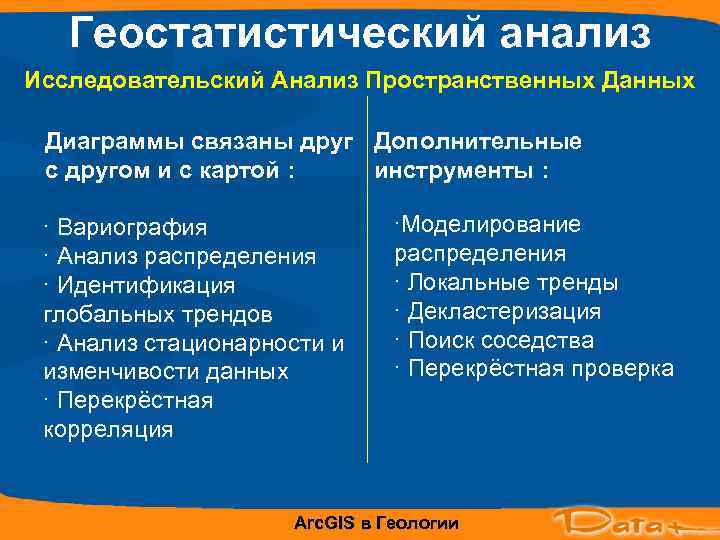

Геостатистический анализ Исследовательский Анализ Пространственных Данных Диаграммы связаны друг Дополнительные с другом и с картой : инструменты : · Вариография ·Моделирование · Анализ распределения · Идентификация · Локальные тренды глобальных трендов · Декластеризация · Анализ стационарности и · Поиск соседства изменчивости данных · Перекрёстная проверка · Перекрёстная корреляция Arc. GIS в Геологии

Геостатистический анализ Методы интерполяции • Интерполяция по методу взвешенных расстояний • Радиальные базисные функции: плоский сплайн, сплайн с натяжением, вполне регулярный сплайн, мультиквадрики и обратные мультиквадрики • Анализ тренда поверхностей: интерполяция глобальных и локальных полиномов • Геостатистика: простой, ординарный, универ-сальный, индикаторный, интерполяционный и дизъюнктивный кригинг и кокригинг Arc. GIS в Геологии

Конечное оформление результатов анализа Оценка геохимической ситуации Arc. GIS в Геологии

3 х мерное отображение данных 3 D Analyst -Набор инструментов для моделирования поверхностей и их анализа - А также приложения для трехмерной визуализации данных Arc. GIS в Геологии

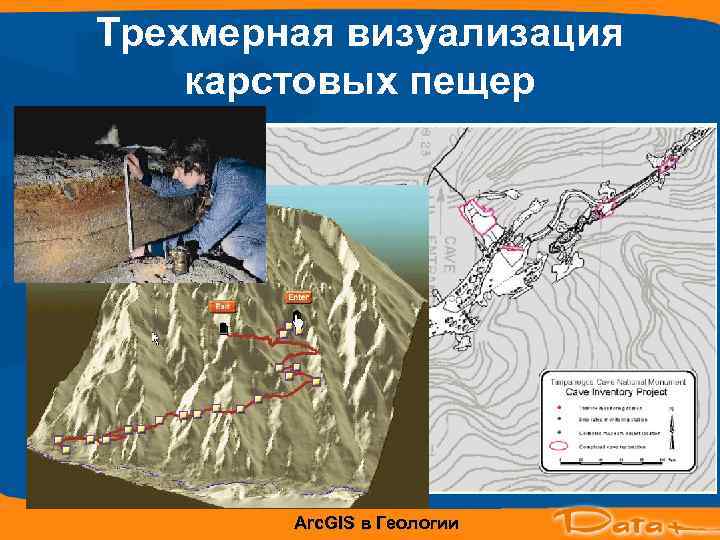

Трехмерная визуализация карстовых пещер Arc. GIS в Геологии

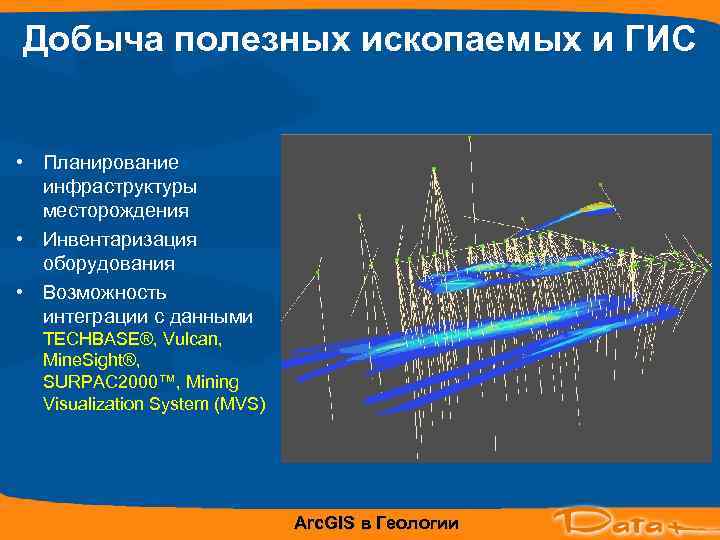

Добыча полезных ископаемых и ГИС • Планирование инфраструктуры месторождения • Инвентаризация оборудования • Возможность интеграции с данными TECHBASE®, Vulcan, Mine. Sight®, SURPAC 2000™, Mining Visualization System (MVS) Arc. GIS в Геологии

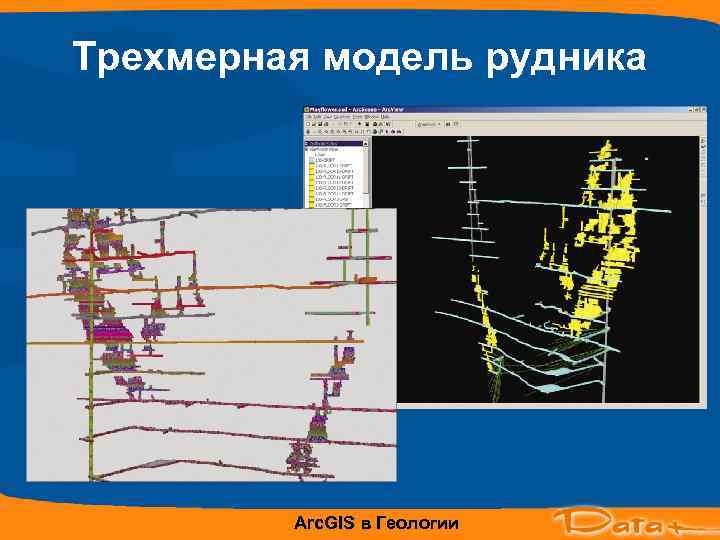

Трехмерная модель рудника Arc. GIS в Геологии

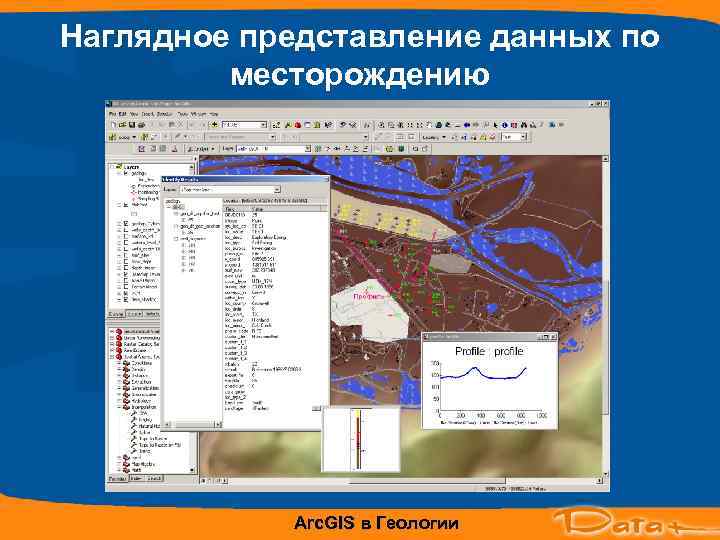

Наглядное представление данных по месторождению Arc. GIS в Геологии

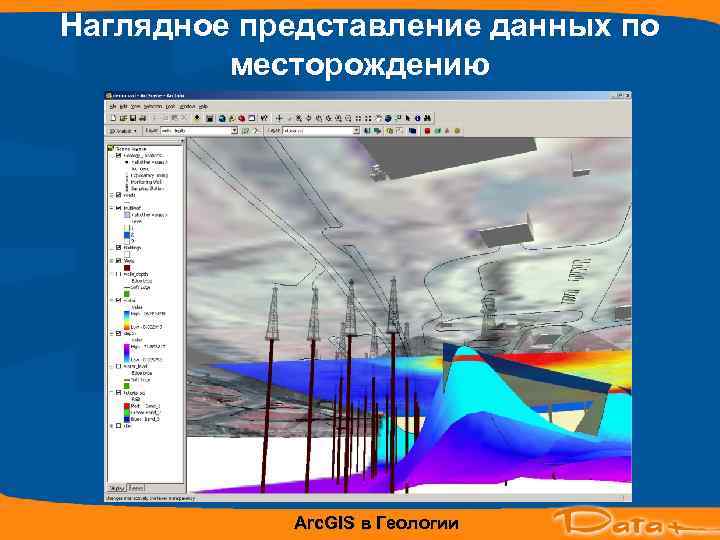

Наглядное представление данных по месторождению Arc. GIS в Геологии

Интеграция с Finder • При помощи модуля Smart. View – Быстрый просмотр, отображение и печать данных из Finder в Arc. GIS – Инструментарий Arc. GIS для картографии и пространственного анализа на основе данных Finder Arc. GIS в Геологии

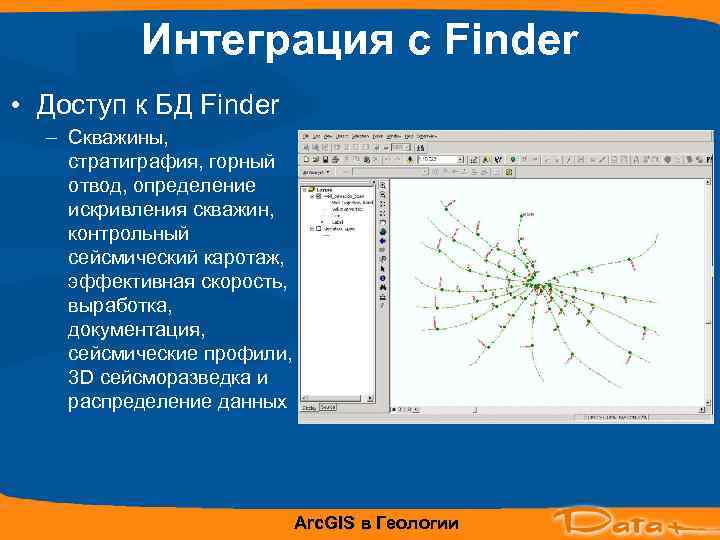

Интеграция с Finder • Доступ к БД Finder – Скважины, стратиграфия, горный отвод, определение искривления скважин, контрольный сейсмический каротаж, эффективная скорость, выработка, документация, сейсмические профили, 3 D сейсморазведка и распределение данных Arc. GIS в Геологии

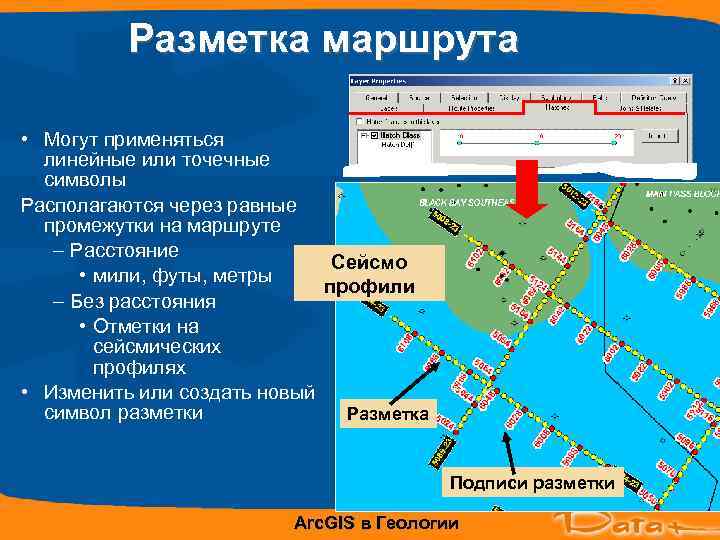

Разметка маршрута • Могут применяться линейные или точечные символы Располагаются через равные промежутки на маршруте – Расстояние Сейсмо • мили, футы, метры профили – Без расстояния • Отметки на сейсмических профилях • Изменить или создать новый символ разметки Разметка Подписи разметки Arc. GIS в Геологии

Модуль расширения Data Interoperability Чтение данных напрямую и их преобразования Прямое чтение Преобразование данных S 57 GML VPF XMC DGN Data Interoperability 65+ Data TIGER форматов DXF Switch Yard MIF DWG Geo. Media DLG SDTS 40+ форматов MIF GML M. S. MIF Arc. GIS в Геологии

Модуль расширения Data Interoperability Чтение данных напрямую и их преобразования Новые инструменты для обработки Картография Анализ Визуализация Интеграция с геообработкой Arc. GIS в Геологии

Спасибо за Внимание www. dataplus. ru Arc. GIS в Геологии
