ГИС-технологии в лесной отрасли Подготовила студентка Г 51

ГИС-технологии в лесной отрасли Подготовила студентка Г– 51 Приходько Е. В.

проектирования мероприятий; выполнения отводов участков леса; освидетельствования проведенных работ; внесения изменений в лесные карты; управления лесным хозяйством; мониторинга лесных ресурсов; контроля в области использования, восстановления и оборота лесного фонда; получения официальных актуальных сведений о самых разных аспектах лесного хозяйства.

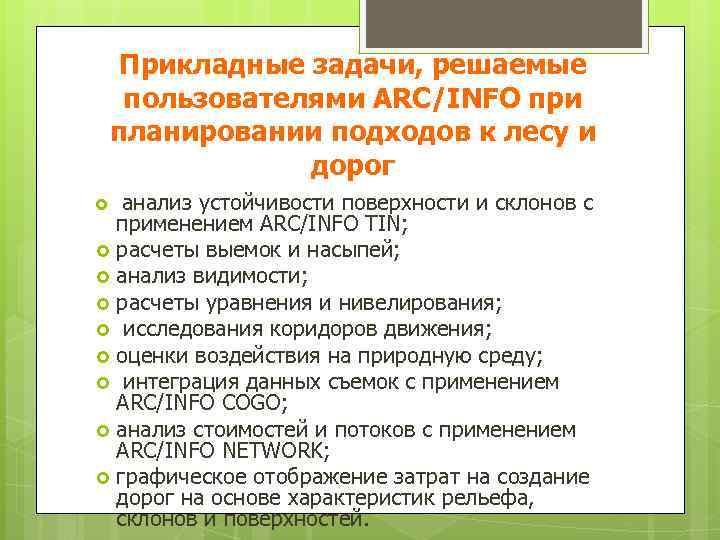

Прикладные задачи, решаемые пользователями ARC/INFO при планировании подходов к лесу и дорог анализ устойчивости поверхности и склонов с применением ARC/INFO TIN; расчеты выемок и насыпей; анализ видимости; расчеты уравнения и нивелирования; исследования коридоров движения; оценки воздействия на природную среду; интеграция данных съемок с применением ARC/INFO COGO; анализ стоимостей и потоков с применением ARC/INFO NETWORK; графическое отображение затрат на создание дорог на основе характеристик рельефа, склонов и поверхностей.

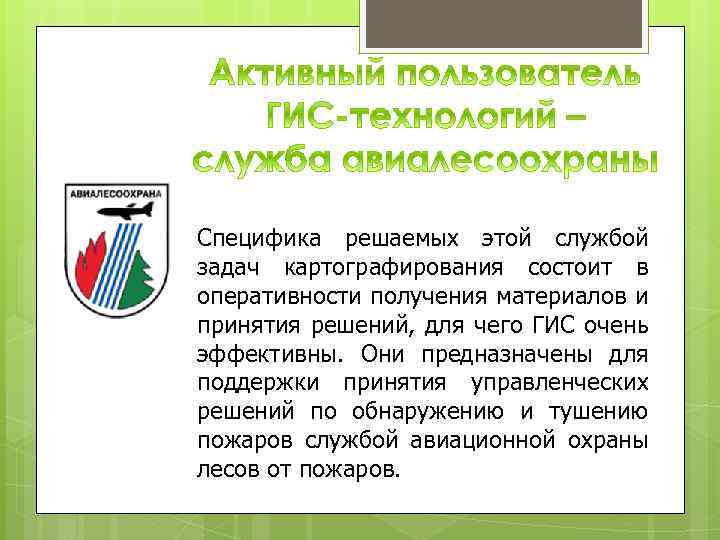

Специфика решаемых этой службой задач картографирования состоит в оперативности получения материалов и принятия решений, для чего ГИС очень эффективны. Они предназначены для поддержки принятия управленческих решений по обнаружению и тушению пожаров службой авиационной охраны лесов от пожаров.

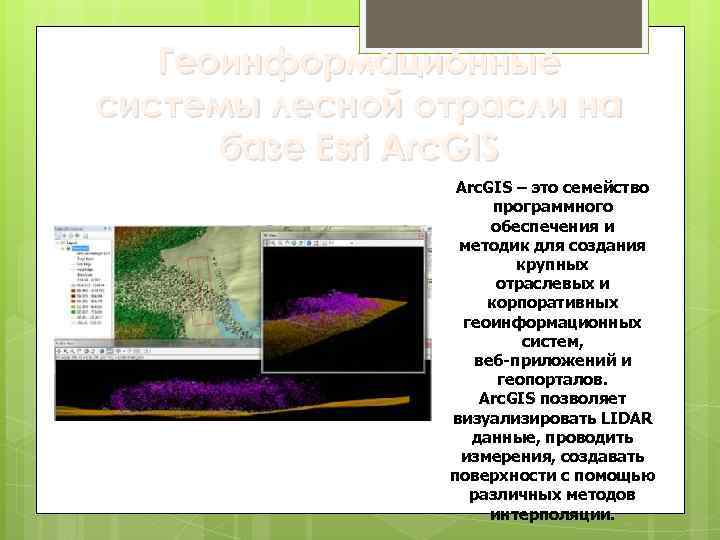

Геоинформационные системы лесной отрасли на базе Esri Arc. GIS – это семейство программного обеспечения и методик для создания крупных отраслевых и корпоративных геоинформационных систем, веб-приложений и геопорталов. Arc. GIS позволяет визуализировать LIDAR данные, проводить измерения, создавать поверхности с помощью различных методов интерполяции.

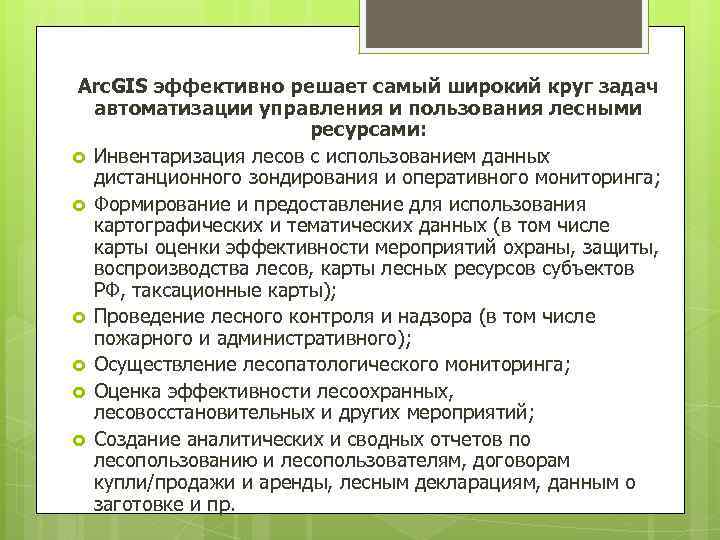

Arc. GIS эффективно решает самый широкий круг задач автоматизации управления и пользования лесными ресурсами: Инвентаризация лесов с использованием данных дистанционного зондирования и оперативного мониторинга; Формирование и предоставление для использования картографических и тематических данных (в том числе карты оценки эффективности мероприятий охраны, защиты, воспроизводства лесов, карты лесных ресурсов субъектов РФ, таксационные карты); Проведение лесного контроля и надзора (в том числе пожарного и административного); Осуществление лесопатологического мониторинга; Оценка эффективности лесоохранных, лесовосстановительных и других мероприятий; Создание аналитических и сводных отчетов по лесопользованию и лесопользователям, договорам купли/продажи и аренды, лесным декларациям, данным о заготовке и пр.

Arc. GIS обеспечивает как работу с картографической основой (т. е. топографическими и тематическими картами и данными дистанционного зондирования), так и ведение базы геоданных картографической основы Рослесхоза (электронные карты, ДДЗ, измерения).

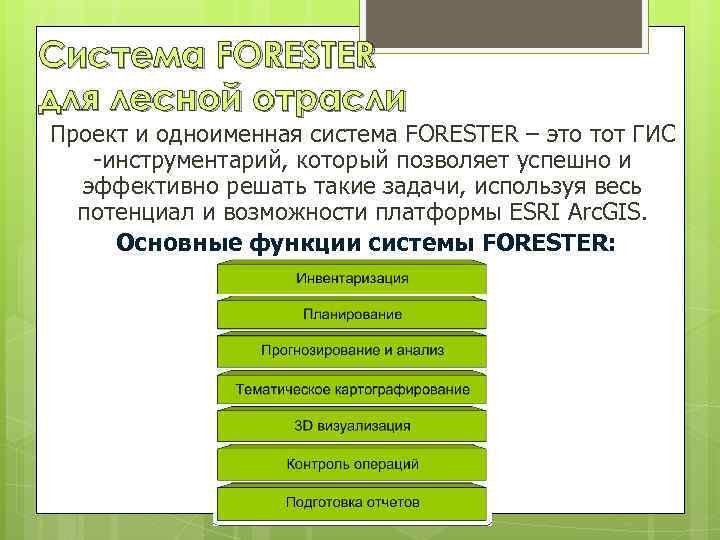

Система FORESTER для лесной отрасли Проект и одноименная система FORESTER – это тот ГИС -инструментарий, который позволяет успешно и эффективно решать такие задачи, используя весь потенциал и возможности платформы ESRI Arc. GIS. Основные функции системы FORESTER:

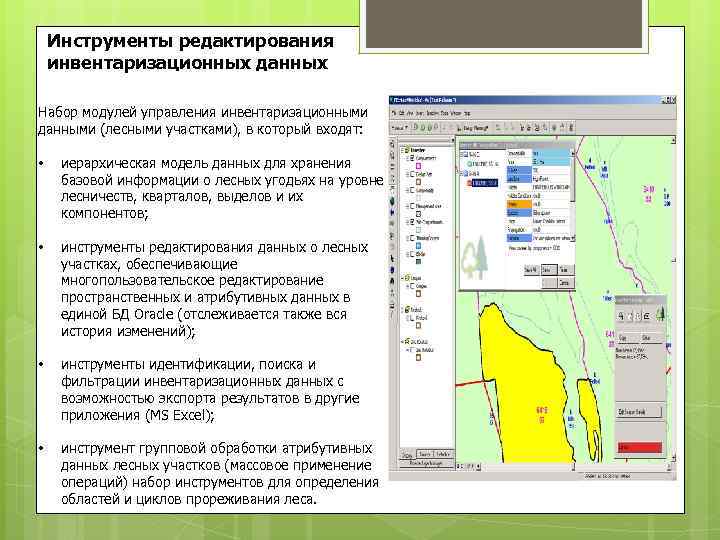

Инструменты редактирования инвентаризационных данных Набор модулей управления инвентаризационными данными (лесными участками), в который входят: • иерархическая модель данных для хранения базовой информации о лесных угодьях на уровне лесничеств, кварталов, выделов и их компонентов; • инструменты редактирования данных о лесных участках, обеспечивающие многопользовательское редактирование пространственных и атрибутивных данных в единой БД Oracle (отслеживается также вся история изменений); • инструменты идентификации, поиска и фильтрации инвентаризационных данных с возможностью экспорта результатов в другие приложения (MS Excel); • инструмент групповой обработки атрибутивных данных лесных участков (массовое применение операций) набор инструментов для определения областей и циклов прореживания леса.

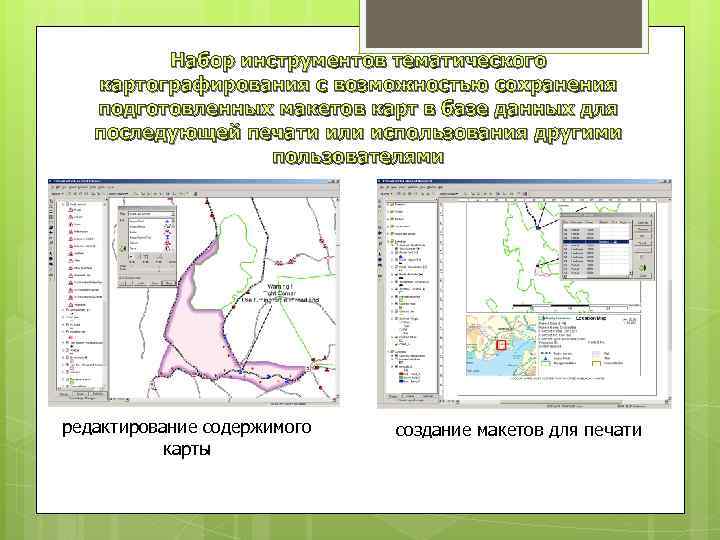

Набор инструментов тематического картографирования с возможностью сохранения подготовленных макетов карт в базе данных для последующей печати или использования другими пользователями редактирование содержимого карты создание макетов для печати

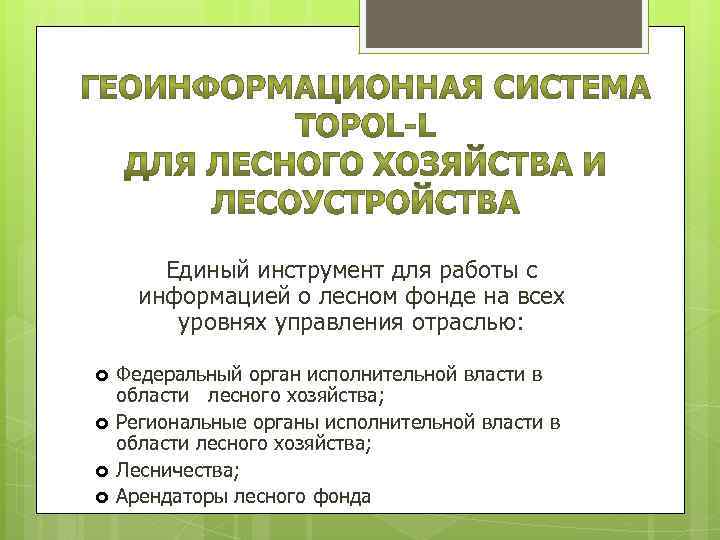

Единый инструмент для работы с информацией о лесном фонде на всех уровнях управления отраслью: Федеральный орган исполнительной власти в области лесного хозяйства; Региональные органы исполнительной власти в области лесного хозяйства; Лесничества; Арендаторы лесного фонда

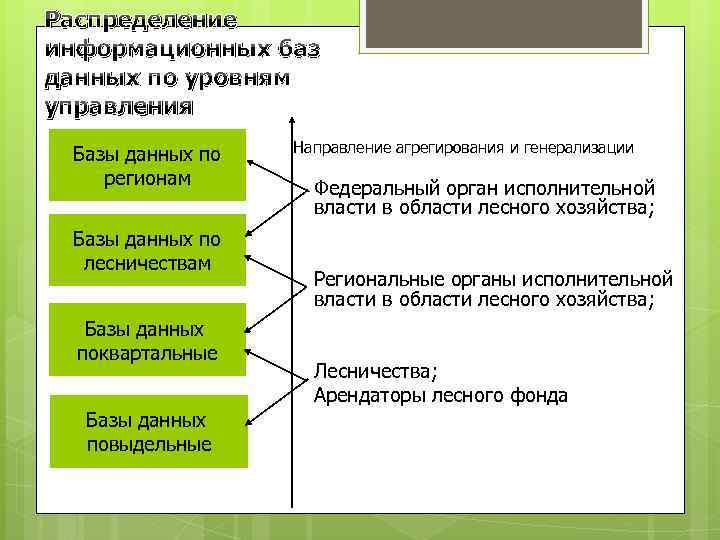

Распределение информационных баз данных по уровням управления Базы данных по регионам Базы данных по лесничествам Базы данных поквартальные Базы данных повыдельные Направление агрегирования и генерализации Федеральный орган исполнительной власти в области лесного хозяйства; Региональные органы исполнительной власти в области лесного хозяйства; Лесничества; Арендаторы лесного фонда

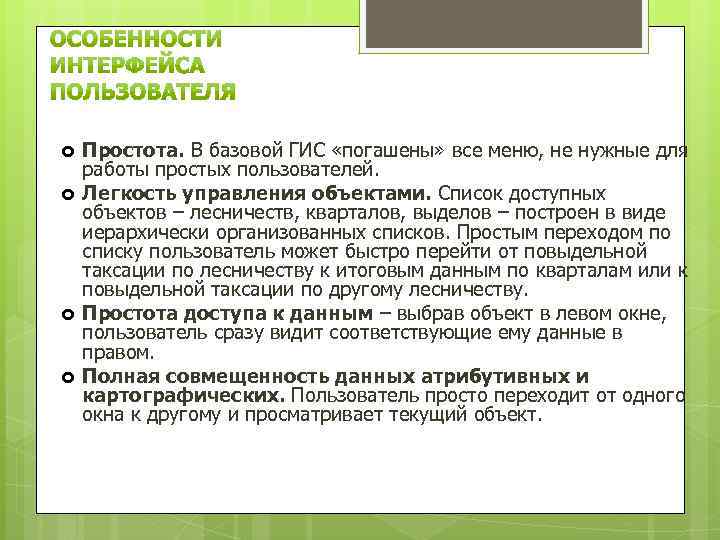

Простота. В базовой ГИС «погашены» все меню, не нужные для работы простых пользователей. Легкость управления объектами. Список доступных объектов – лесничеств, кварталов, выделов – построен в виде иерархически организованных списков. Простым переходом по списку пользователь может быстро перейти от повыдельной таксации по лесничеству к итоговым данным по кварталам или к повыдельной таксации по другому лесничеству. Простота доступа к данным – выбрав объект в левом окне, пользователь сразу видит соответствующие ему данные в правом. Полная совмещенность данных атрибутивных и картографических. Пользователь просто переходит от одного окна к другому и просматривает текущий объект.

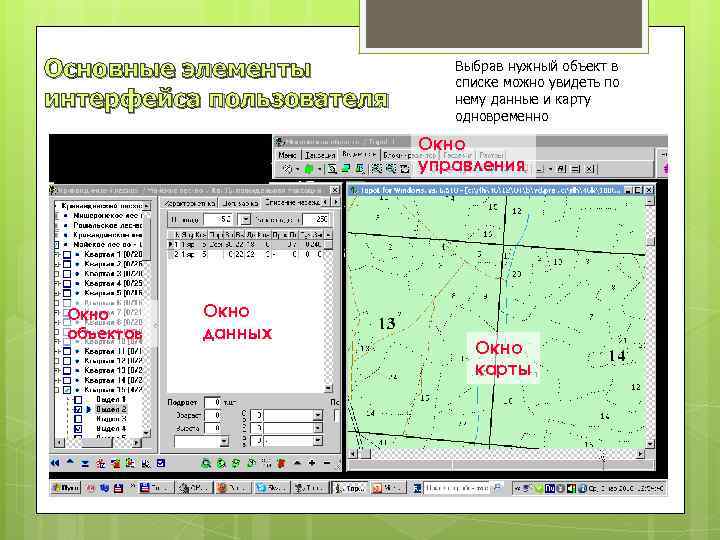

Основные элементы интерфейса пользователя Выбрав нужный объект в списке можно увидеть по нему данные и карту одновременно Окно управления Окно объектов Окно данных Окно карты

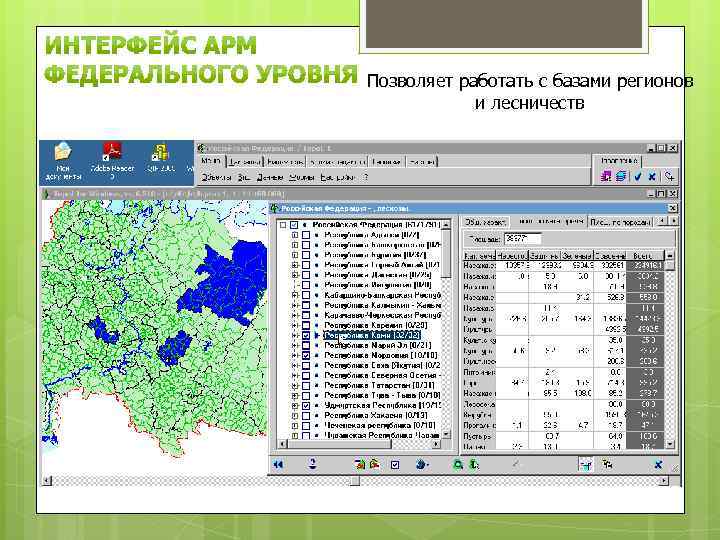

Позволяет работать с базами регионов и лесничеств

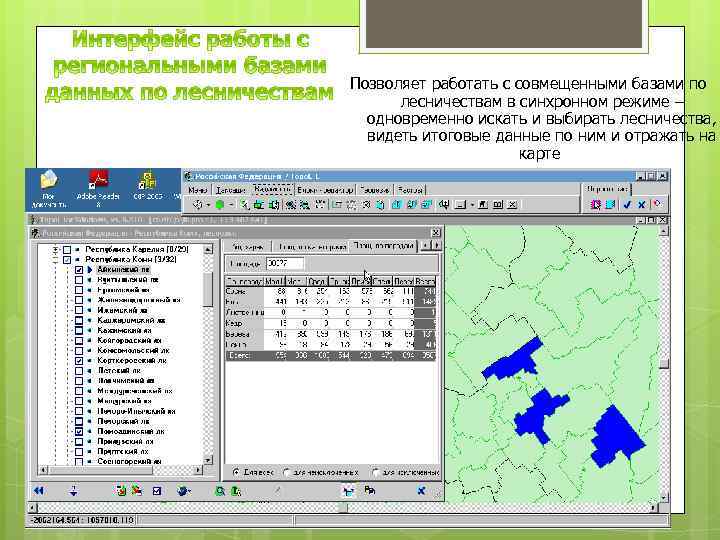

Позволяет работать с совмещенными базами по лесничествам в синхронном режиме – одновременно искать и выбирать лесничества, видеть итоговые данные по ним и отражать на карте.

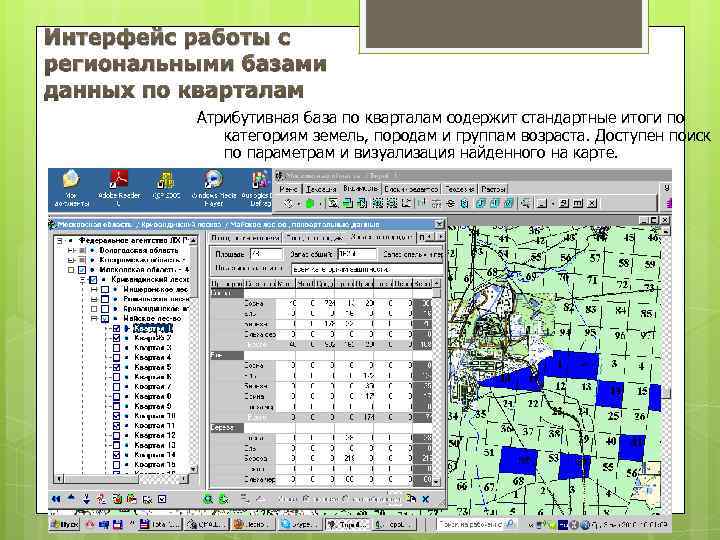

Интерфейс работы с региональными базами данных по кварталам Атрибутивная база по кварталам содержит стандартные итоги по категориям земель, породам и группам возраста. Доступен поиск по параметрам и визуализация найденного на карте.

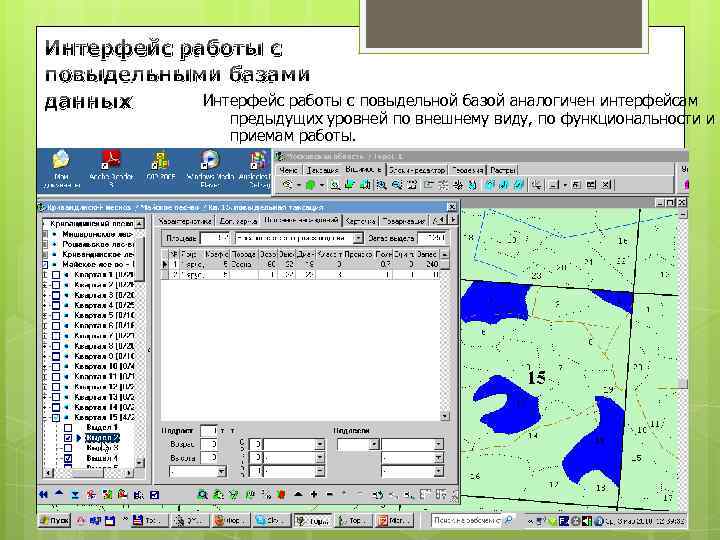

Интерфейс работы с повыдельными базами Интерфейс работы с повыдельной базой аналогичен интерфейсам данных предыдущих уровней по внешнему виду, по функциональности и приемам работы.

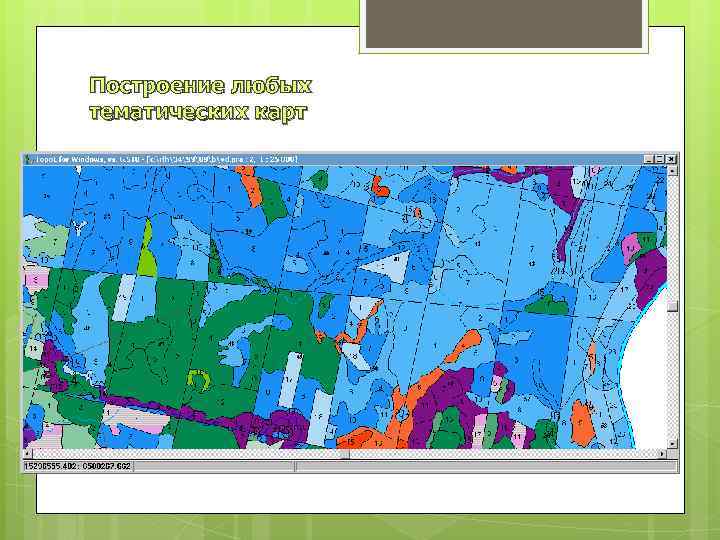

Построение любых тематических карт

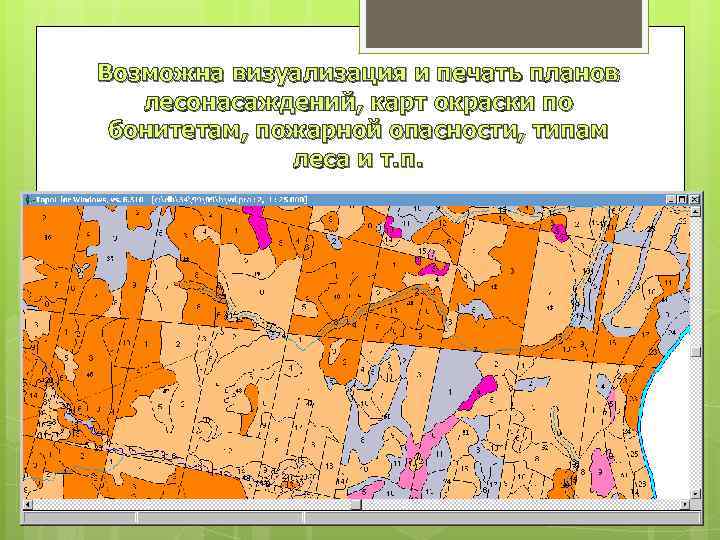

Возможна визуализация и печать планов лесонасаждений, карт окраски по бонитетам, пожарной опасности, типам леса и т. п.

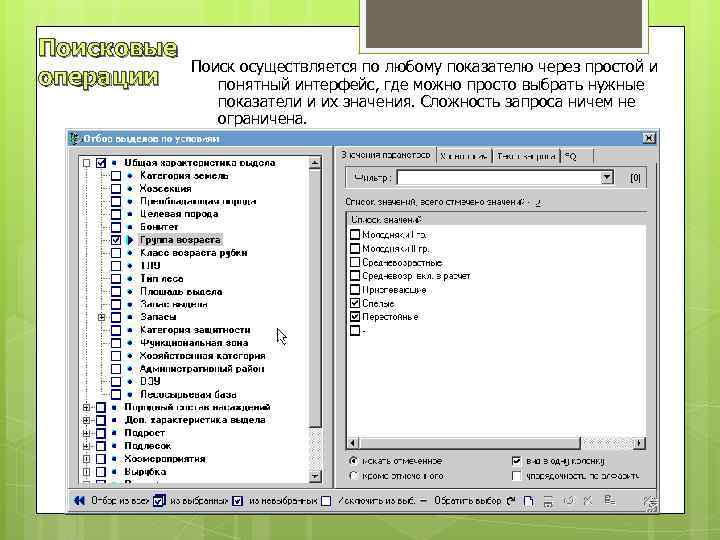

Поисковые операции Поиск осуществляется по любому показателю через простой и понятный интерфейс, где можно просто выбрать нужные показатели и их значения. Сложность запроса ничем не ограничена.

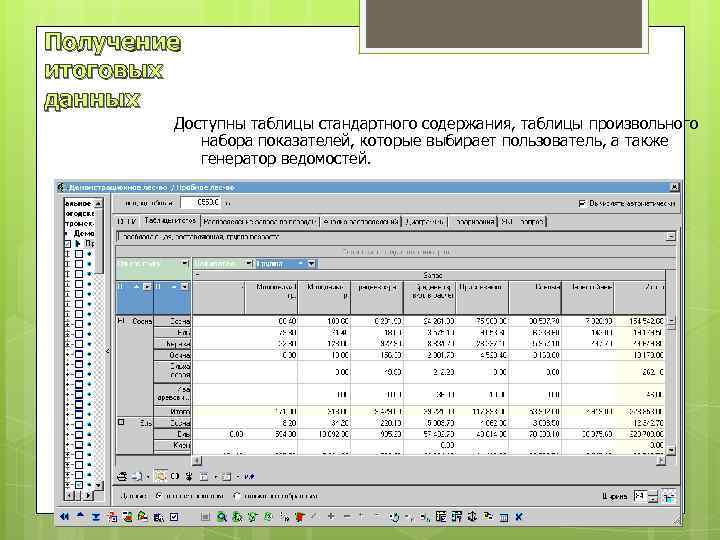

Получение итоговых данных Доступны таблицы стандартного содержания, таблицы произвольного набора показателей, которые выбирает пользователь, а также генератор ведомостей.

Проектирование отвода лесосек Система проектирования лесосек позволяет формировать их границы всеми доступными способами (геоход, прорисовка, GPS), автоматически пересчитать площади, запасы и МДО. Отведенные лесосеки хранятся в отдельной базе данных.

Внесение текущих изменений осуществляется синхронно в картографию и таксацию. Для изменений в картографии доступны любые технологии – геоход, GPS, космоснимки. . . Данные таксации после встраивания контуров лесосеки пересчитываются автоматически. Доступен протокольный способ корректировки таксации (макросы).

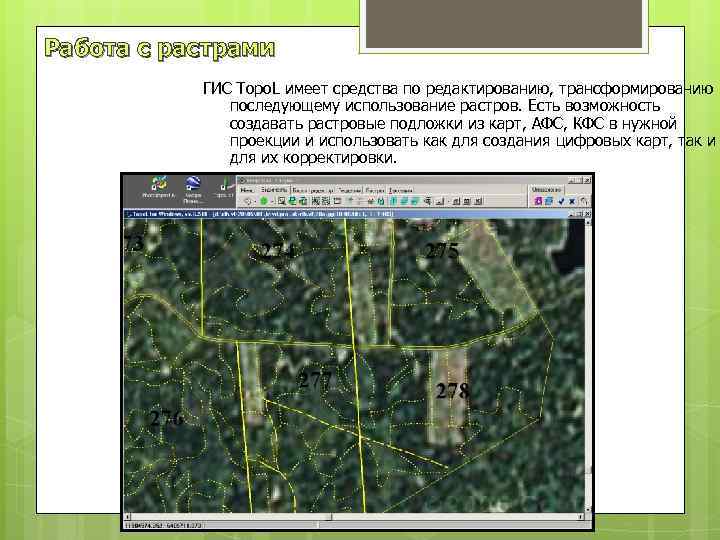

Работа с растрами ГИС Topo. L имеет средства по редактированию, трансформированию и последующему использование растров. Есть возможность создавать растровые подложки из карт, АФС, КФС в нужной проекции и использовать как для создания цифровых карт, так и для их корректировки.

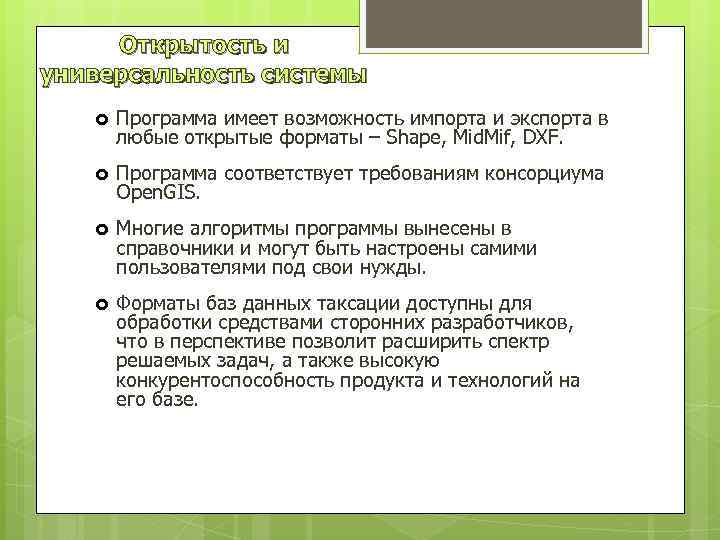

Открытость и универсальность системы Программа имеет возможность импорта и экспорта в любые открытые форматы – Shape, Mid. Mif, DXF. Программа соответствует требованиям консорциума Open. GIS. Многие алгоритмы программы вынесены в справочники и могут быть настроены самими пользователями под свои нужды. Форматы баз данных таксации доступны для обработки средствами сторонних разработчиков, что в перспективе позволит расширить спектр решаемых задач, а также высокую конкурентоспособность продукта и технологий на его базе.

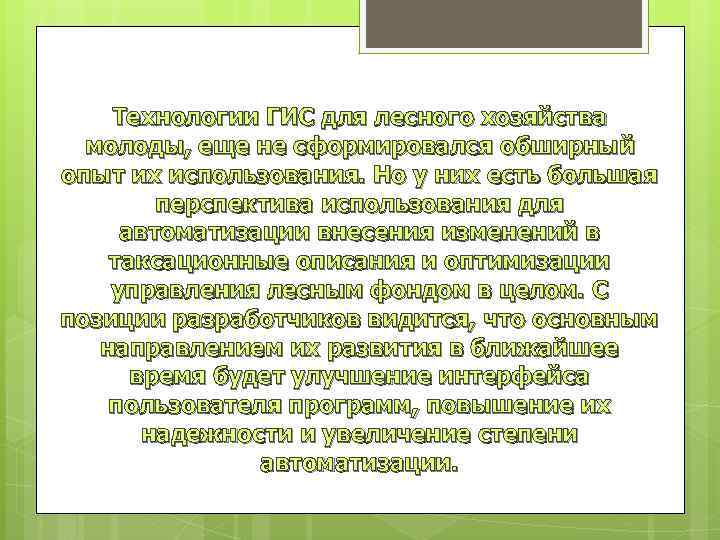

Технологии ГИС для лесного хозяйства молоды, еще не сформировался обширный опыт их использования. Но у них есть большая перспектива использования для автоматизации внесения изменений в таксационные описания и оптимизации управления лесным фондом в целом. С позиции разработчиков видится, что основным направлением их развития в ближайшее время будет улучшение интерфейса пользователя программ, повышение их надежности и увеличение степени автоматизации.

Спасибо за внимание!
