ГИС И ДМ в современной геоэкологии Схема

ГИС И ДМ в современной геоэкологии

Схема полнокомпонентной ГИС

Послойный метод представления данных

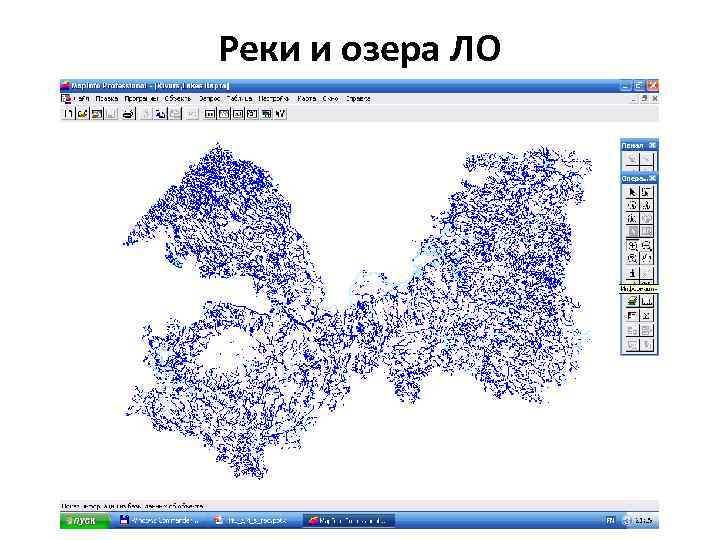

Реки и озера ЛО

Выведение полноценной информации - карты

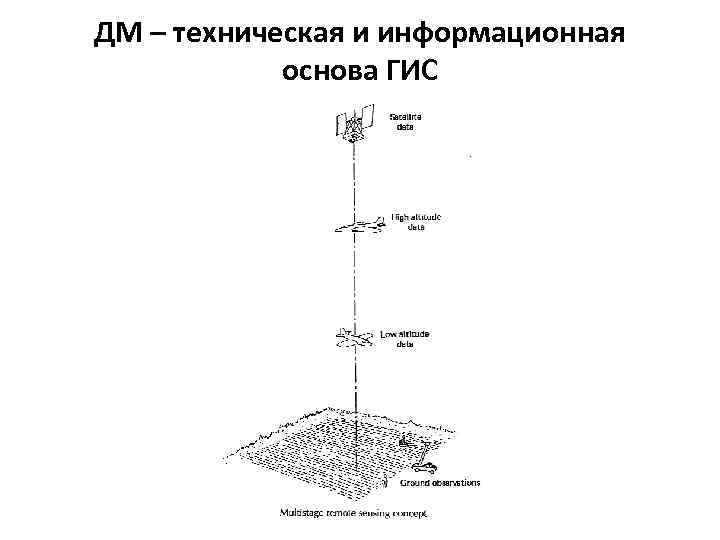

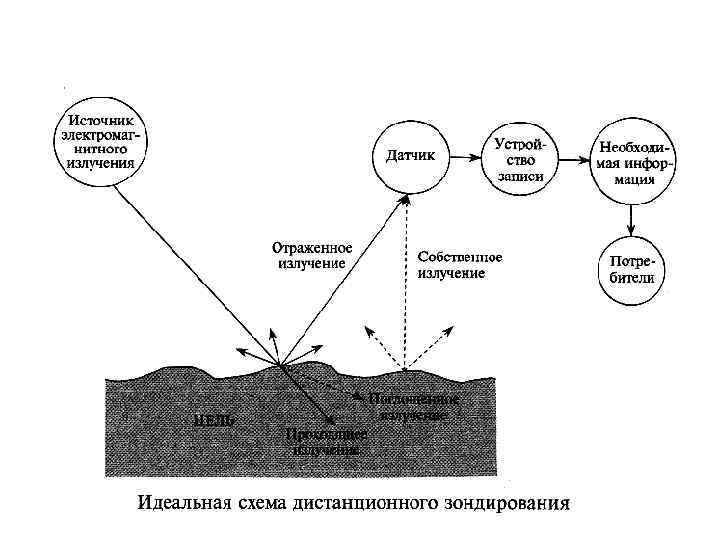

ДМ – техническая и информационная основа ГИС

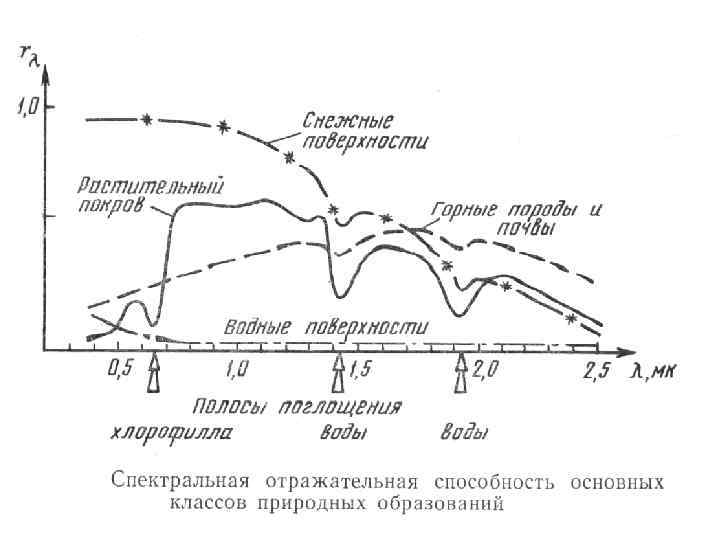

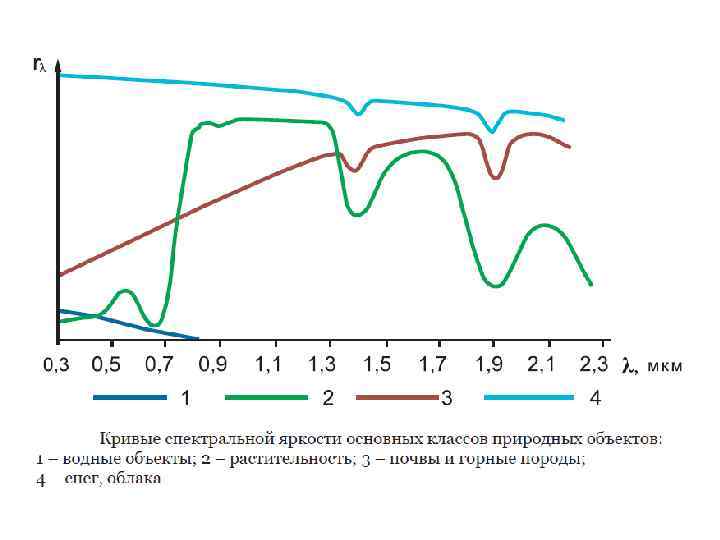

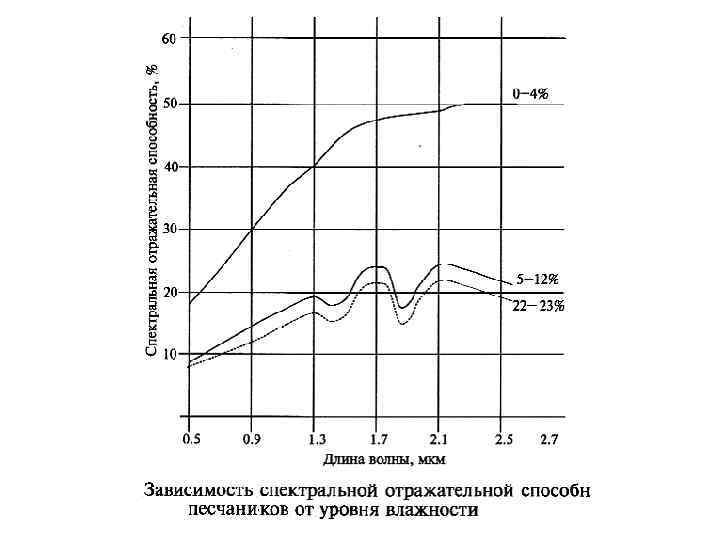

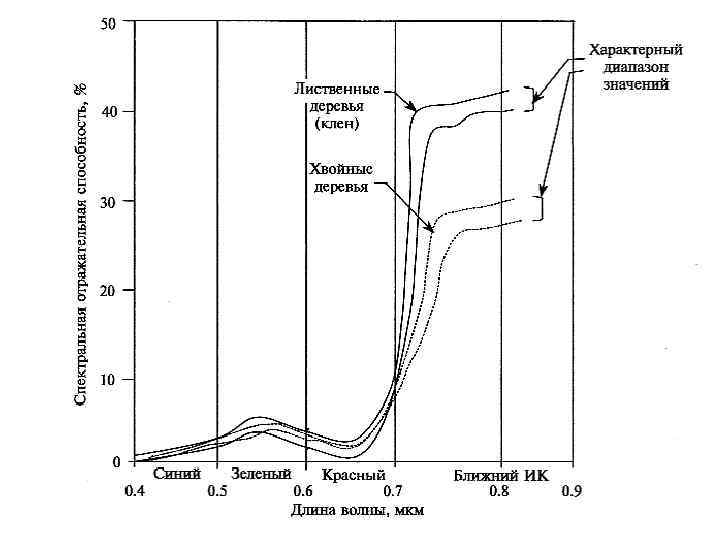

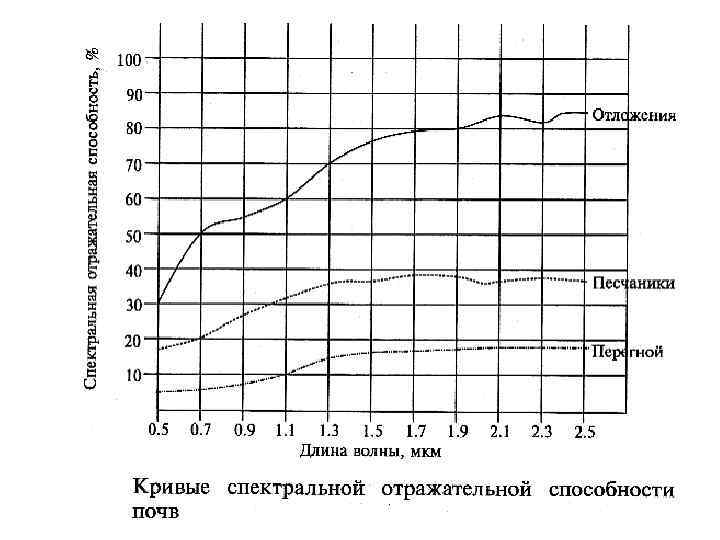

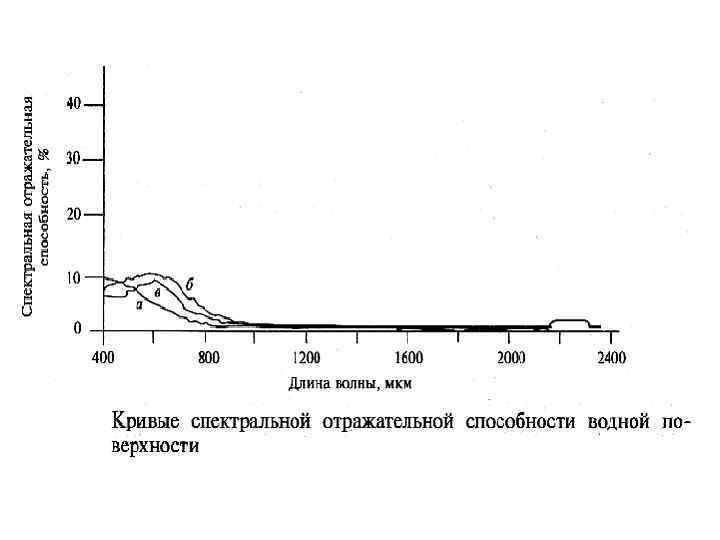

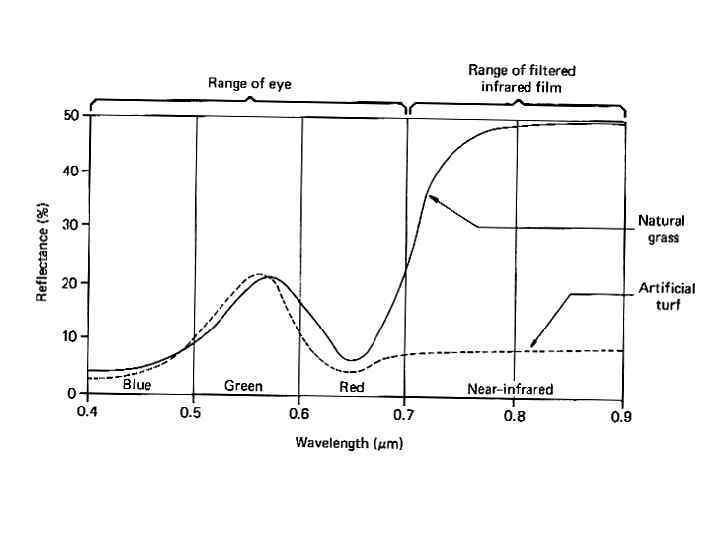

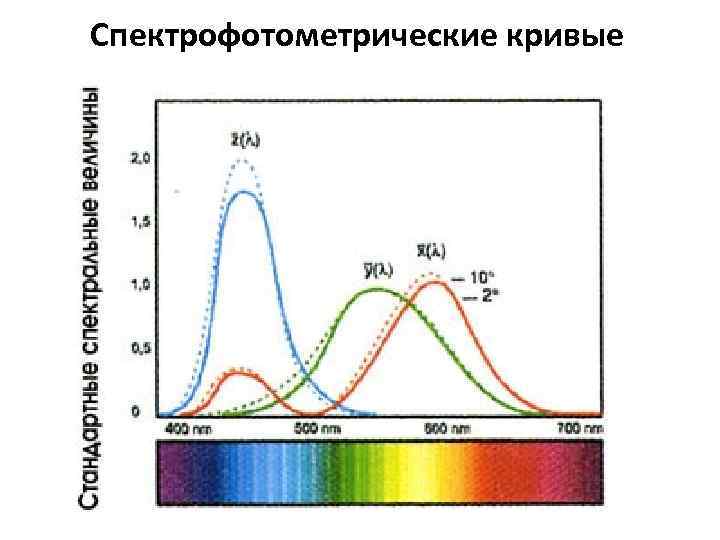

Спектрофотометрические кривые

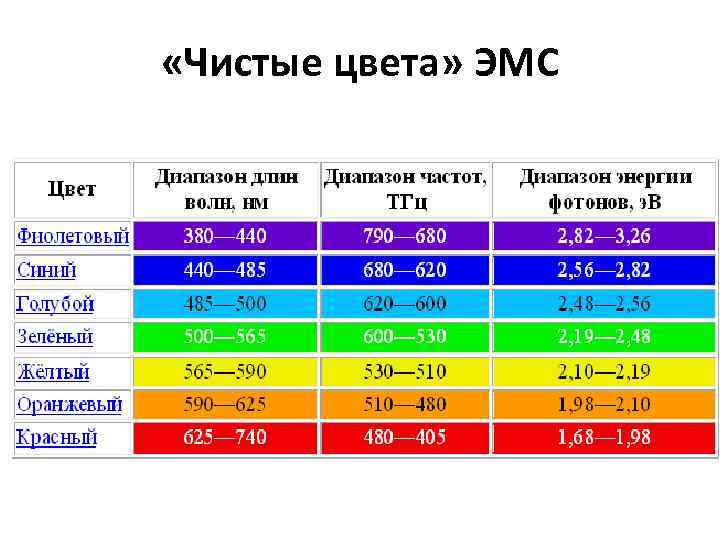

«Чистые цвета» ЭМС

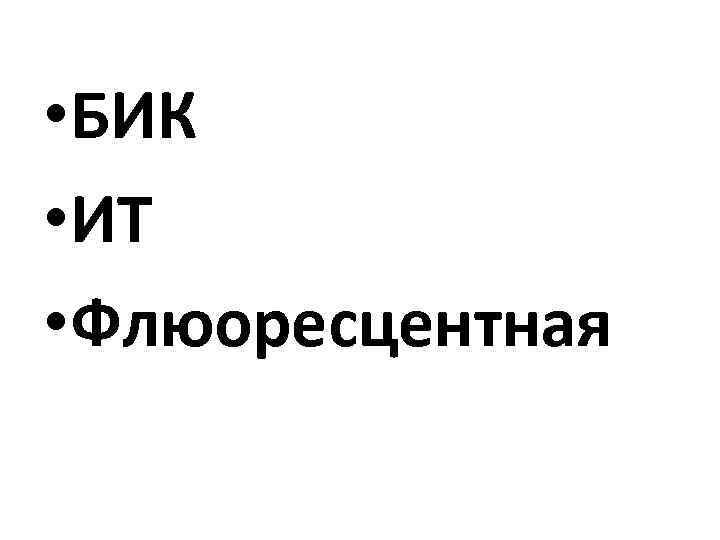

• БИК • ИТ • Флюоресцентная

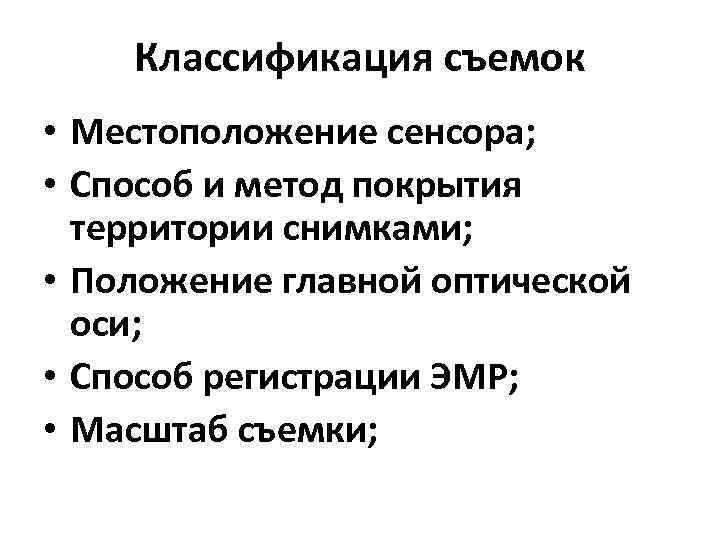

Классификация съемок • Местоположение сенсора; • Способ и метод покрытия территории снимками; • Положение главной оптической оси; • Способ регистрации ЭМР; • Масштаб съемки;

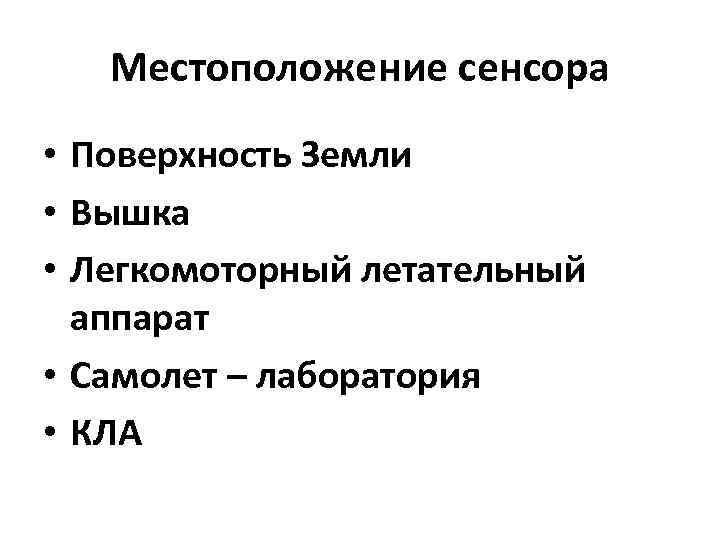

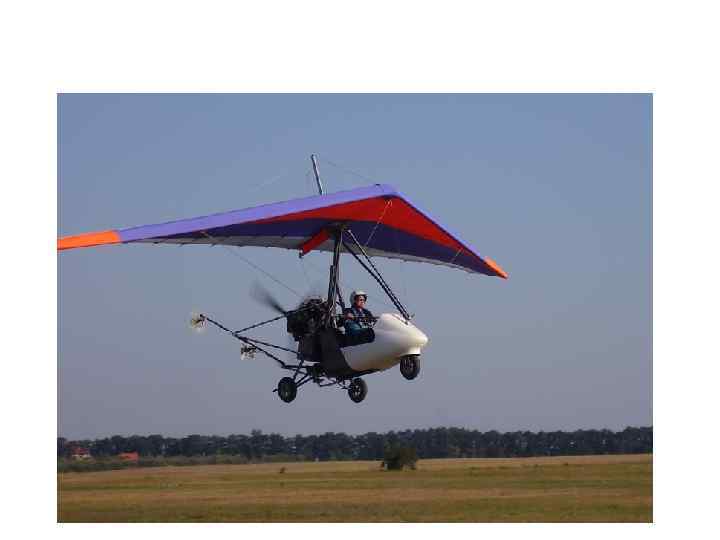

Местоположение сенсора • Поверхность Земли • Вышка • Легкомоторный летательный аппарат • Самолет – лаборатория • КЛА

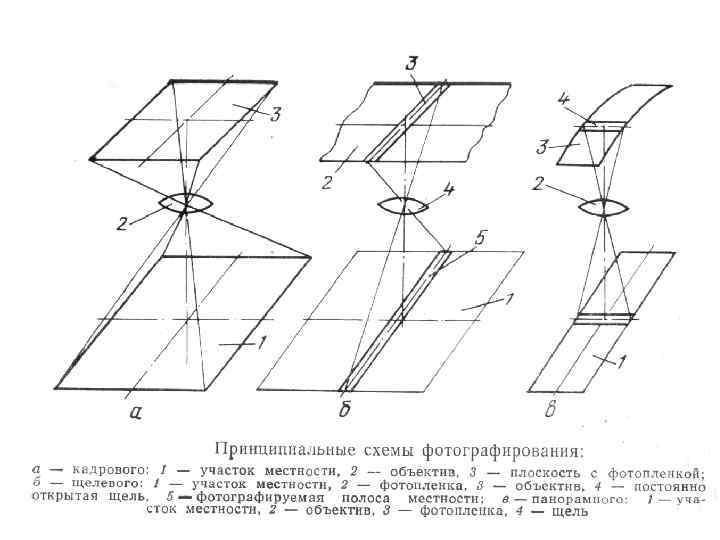

Способ и метод покрытия снимками территории • Кадровая; • Щелевая; • Панорамная; • Одинарная; • Маршрутная; • Площадная.

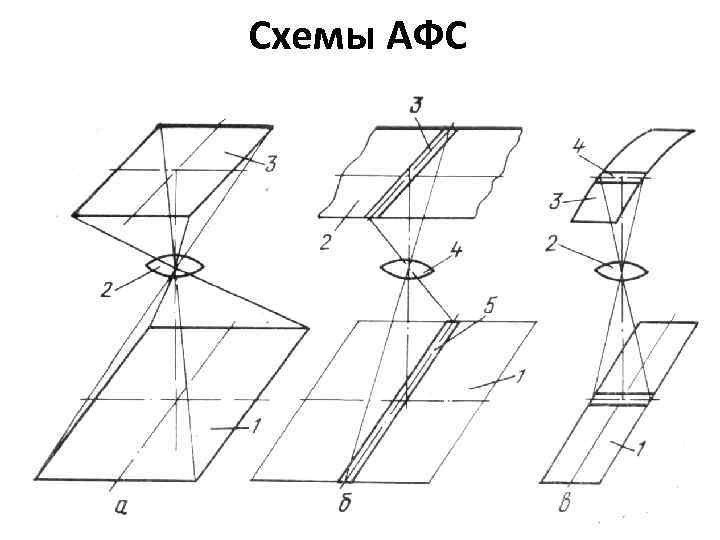

Схемы АФС

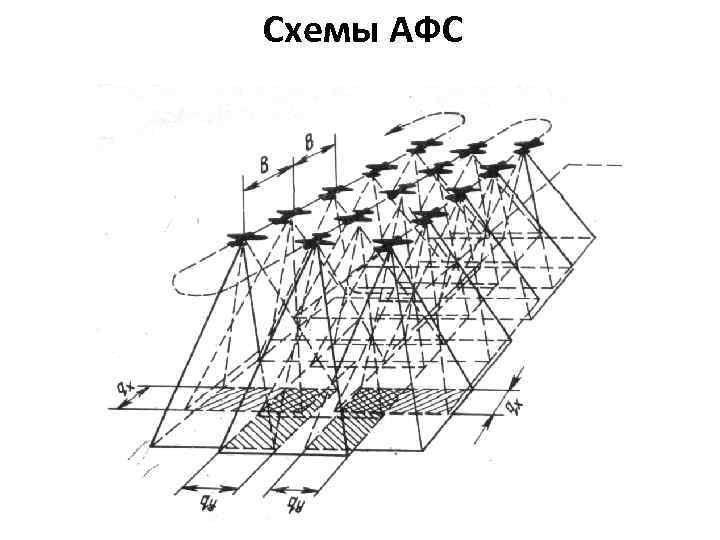

Схемы АФС

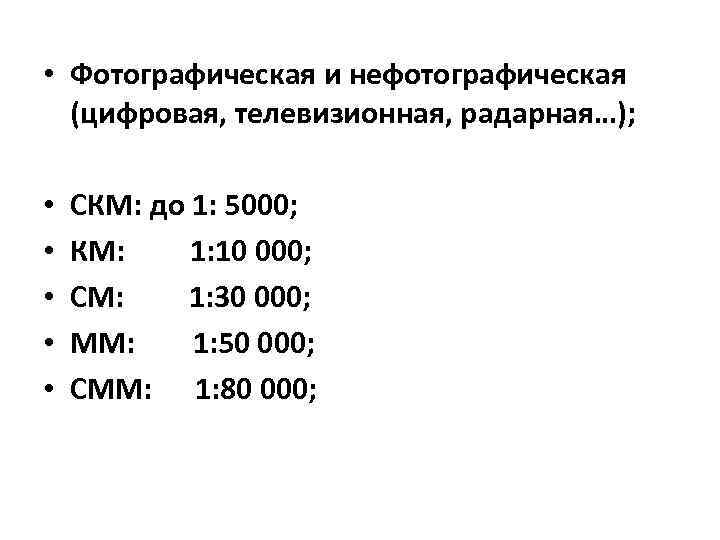

• Фотографическая и нефотографическая (цифровая, телевизионная, радарная…); • • • СКМ: до 1: 5000; КМ: 1: 10 000; СМ: 1: 30 000; ММ: 1: 50 000; СММ: 1: 80 000;

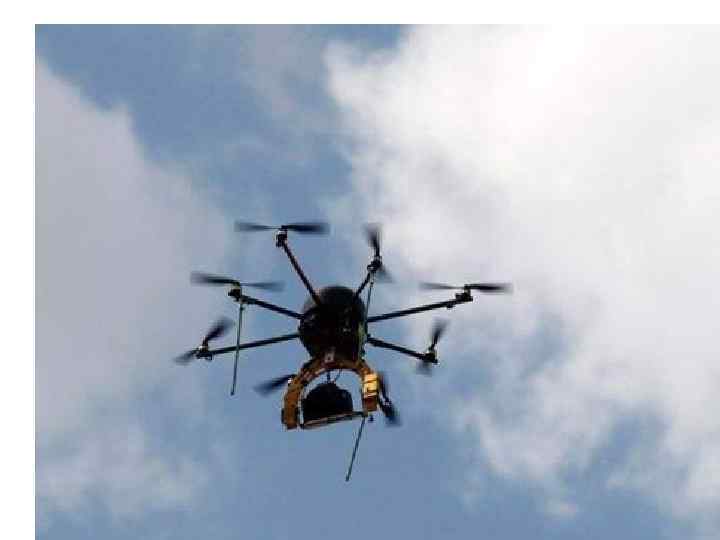

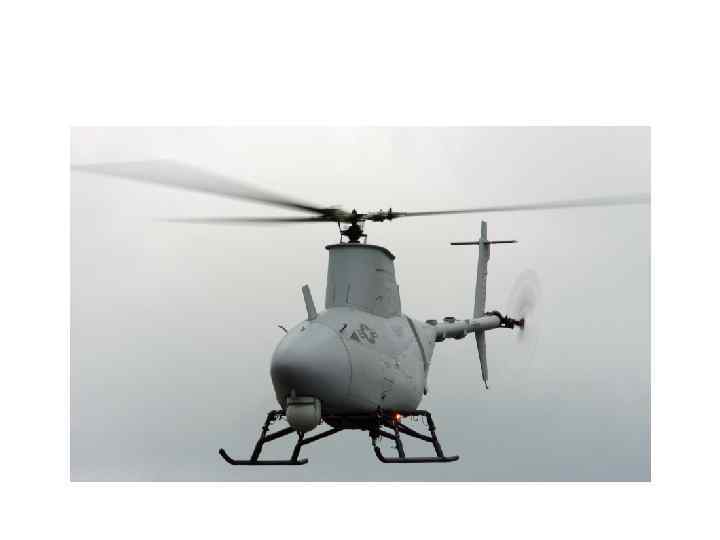

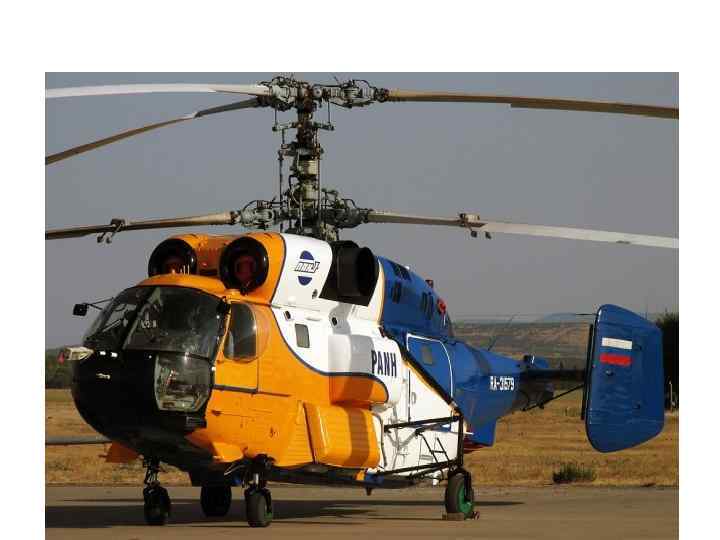

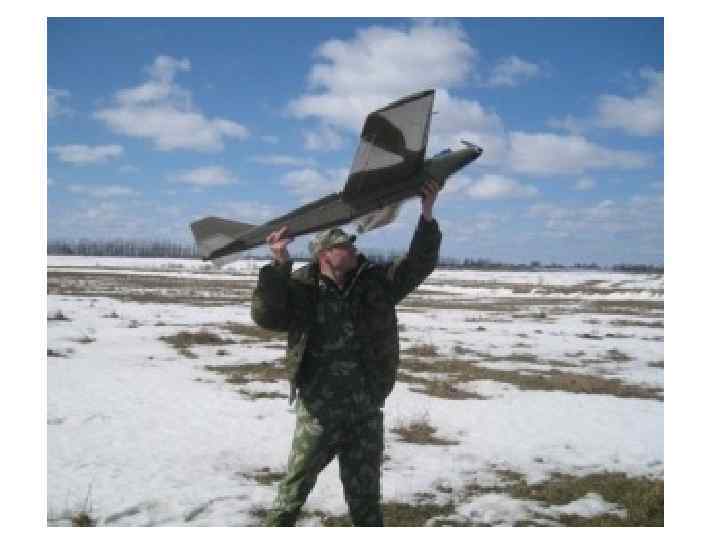

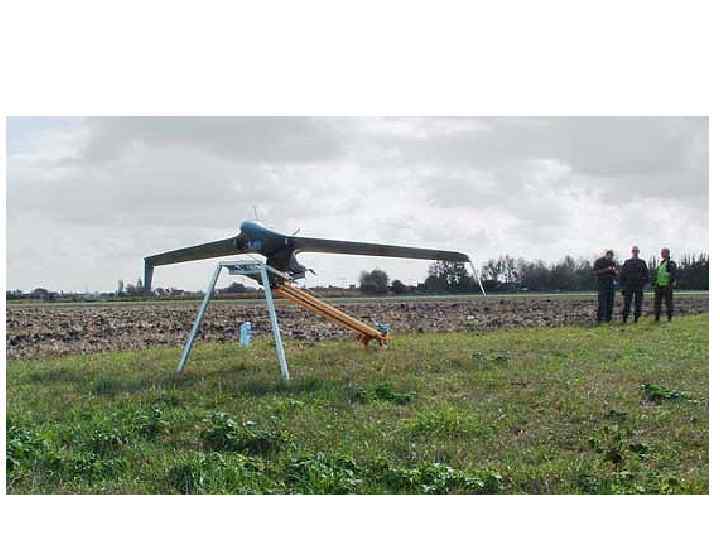

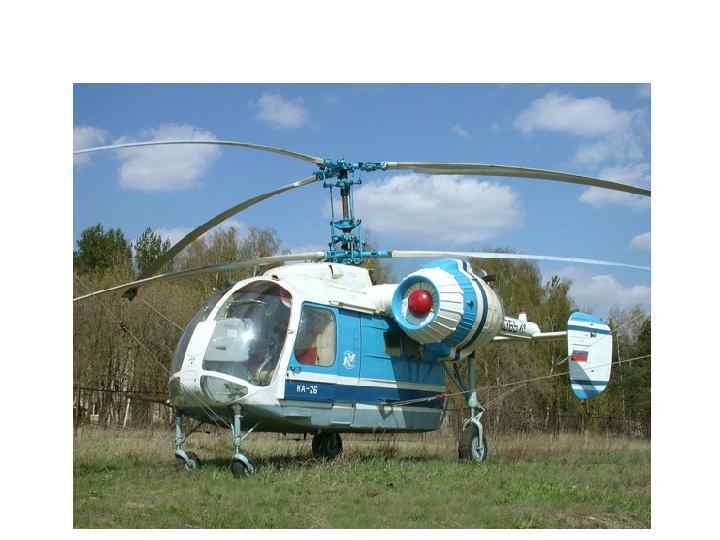

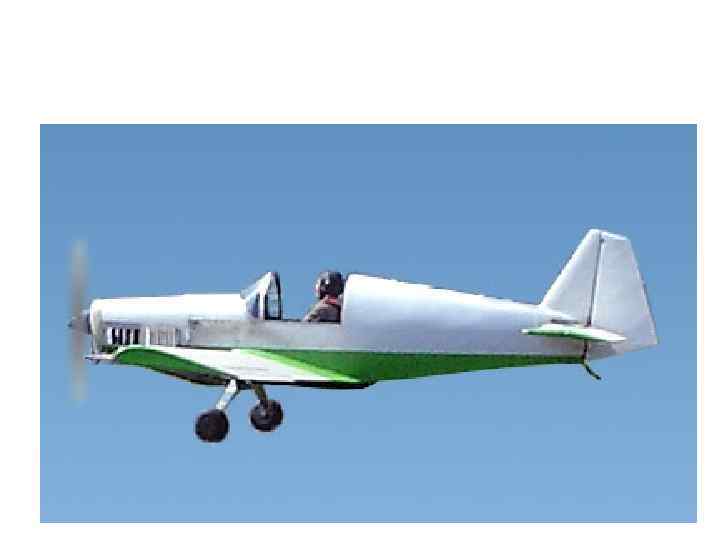

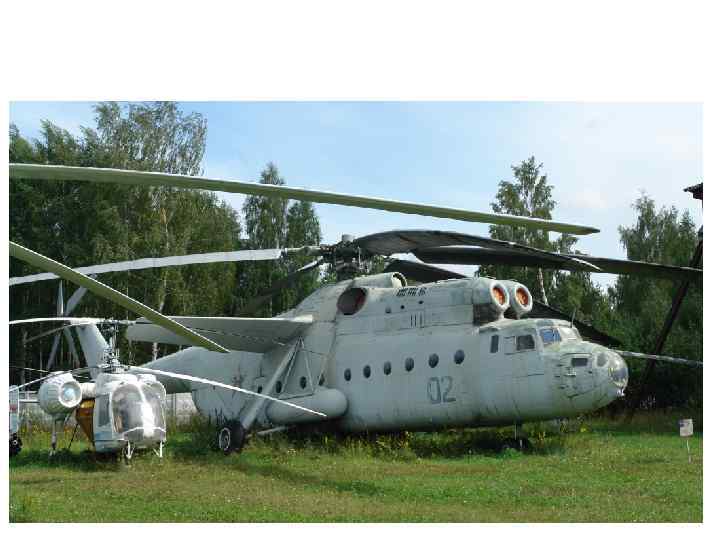

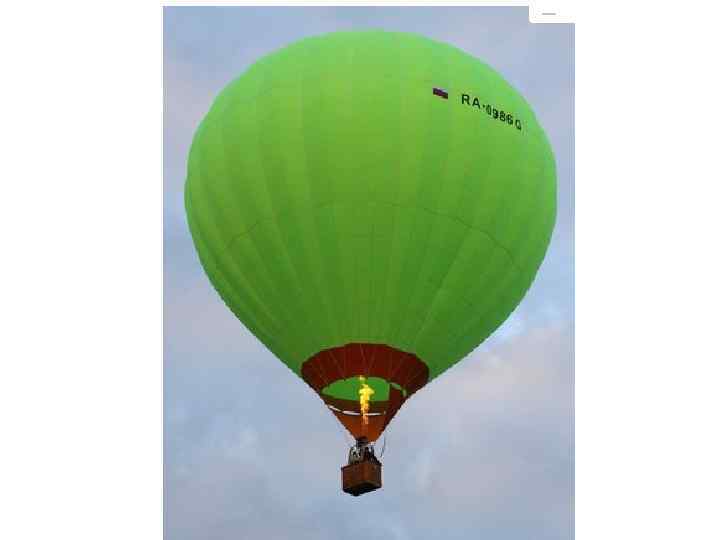

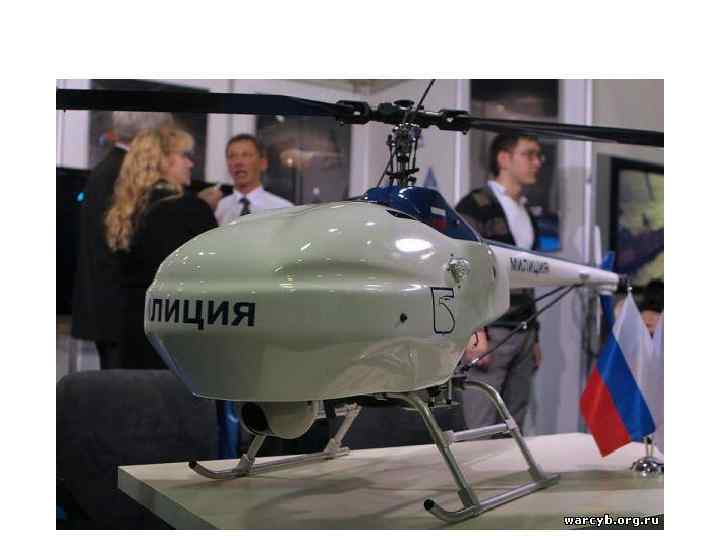

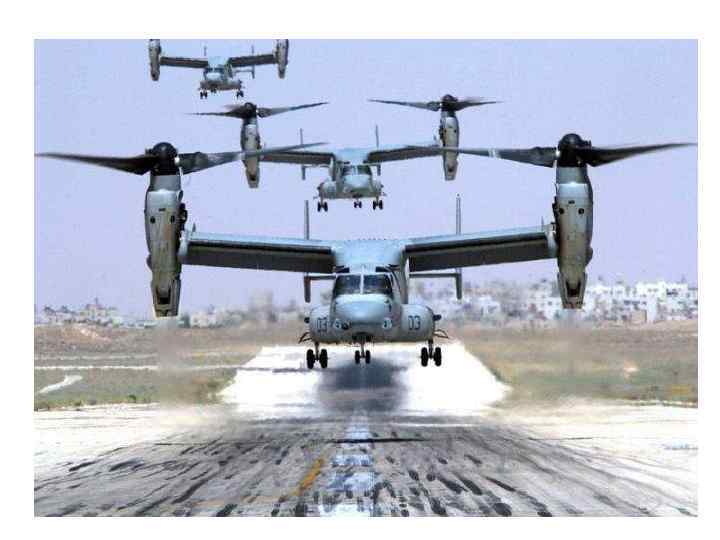

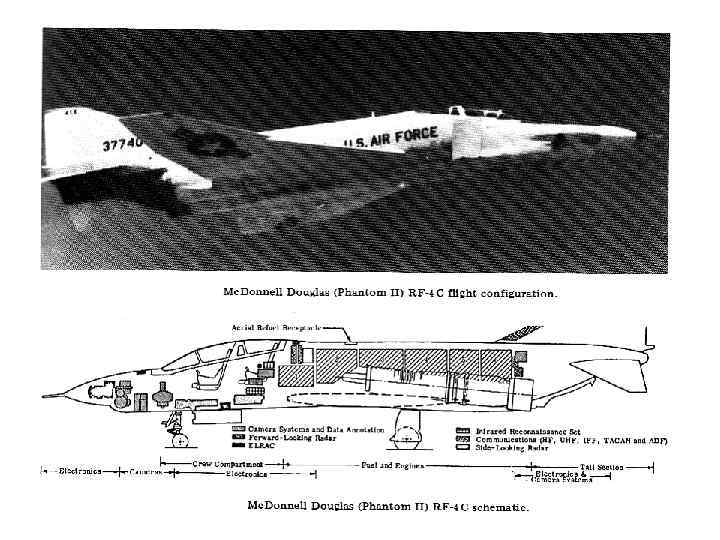

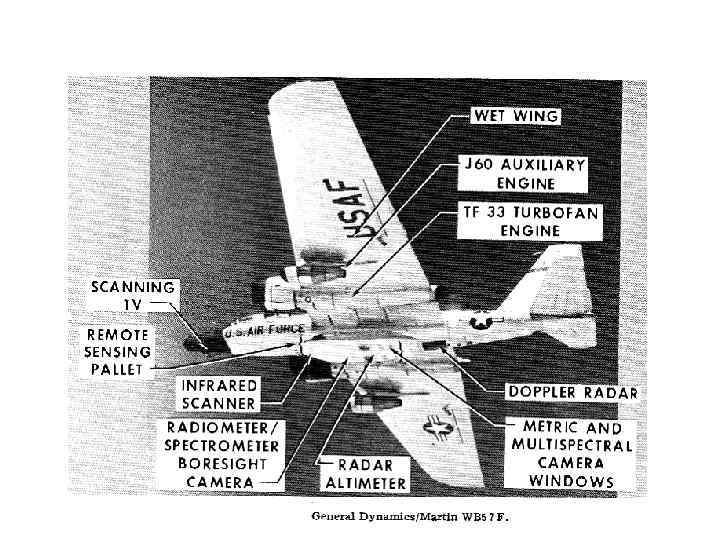

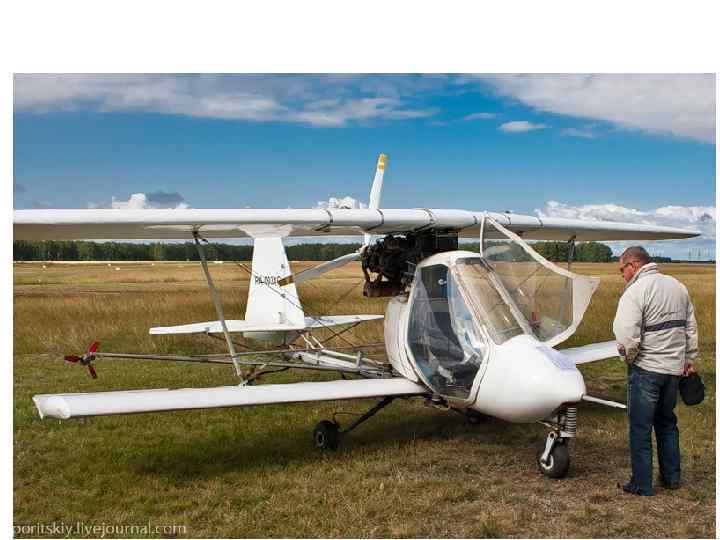

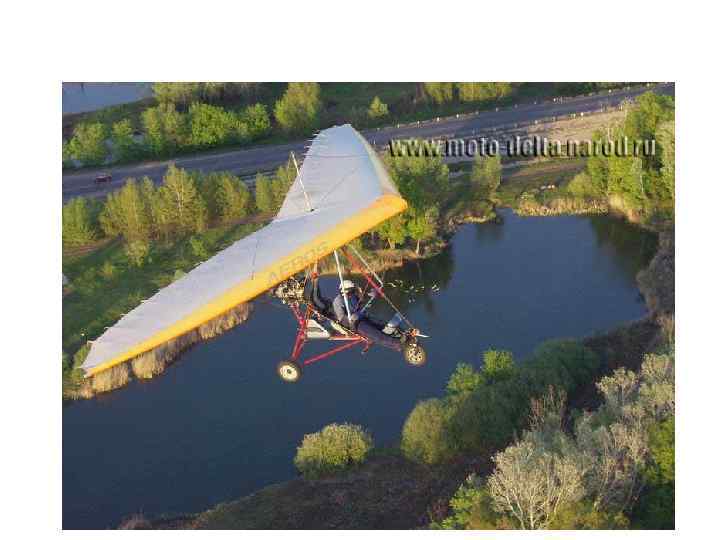

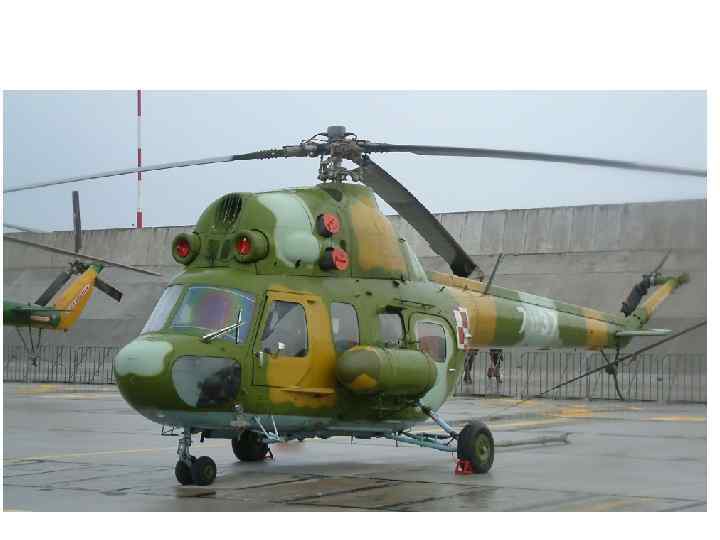

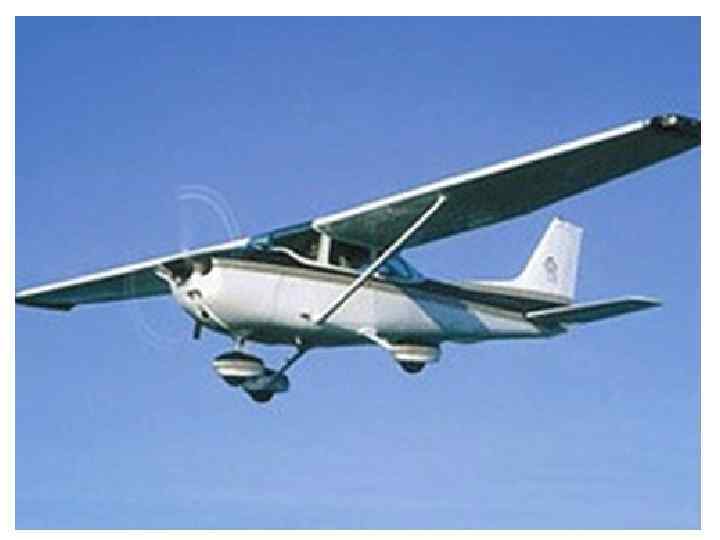

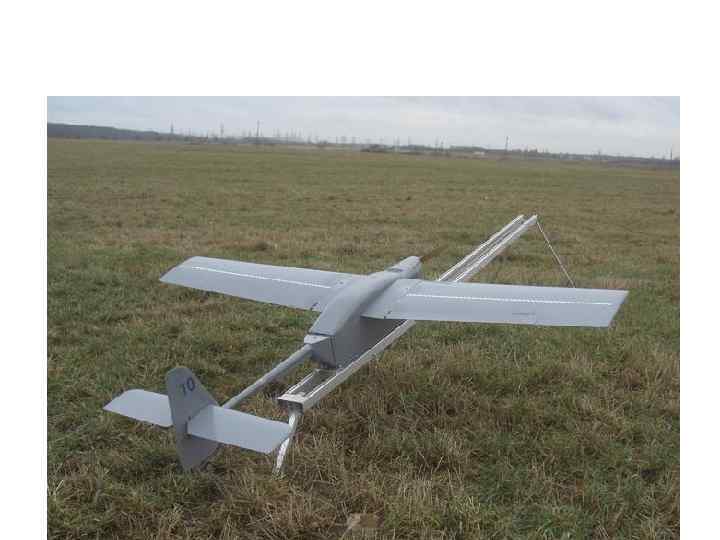

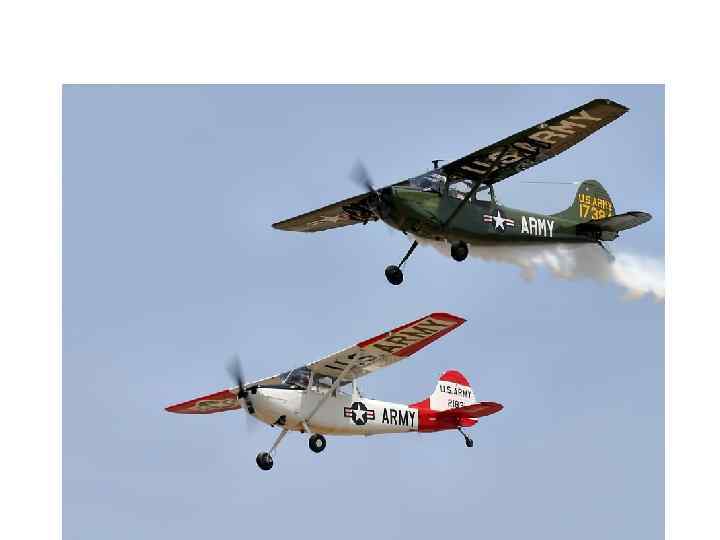

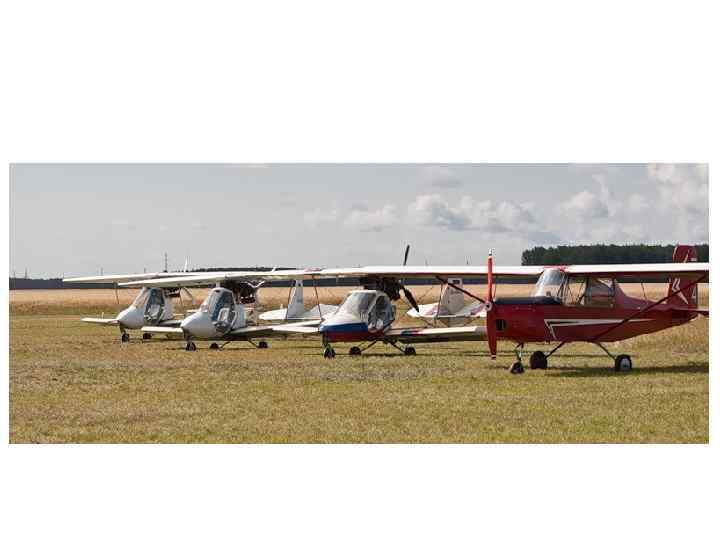

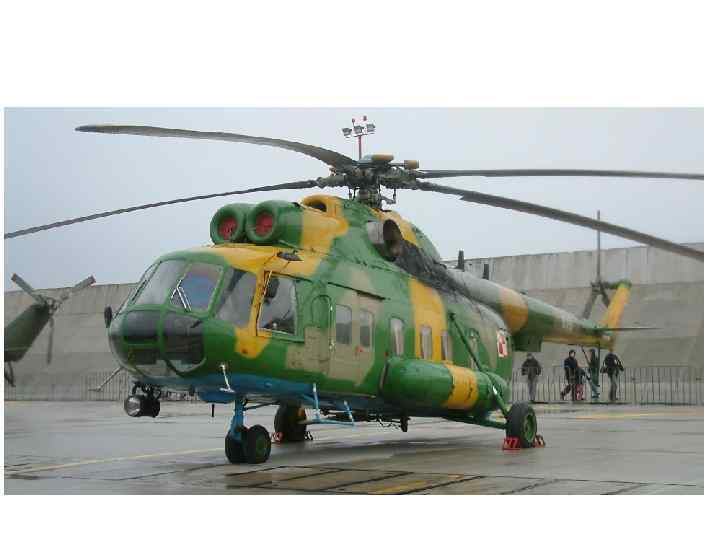

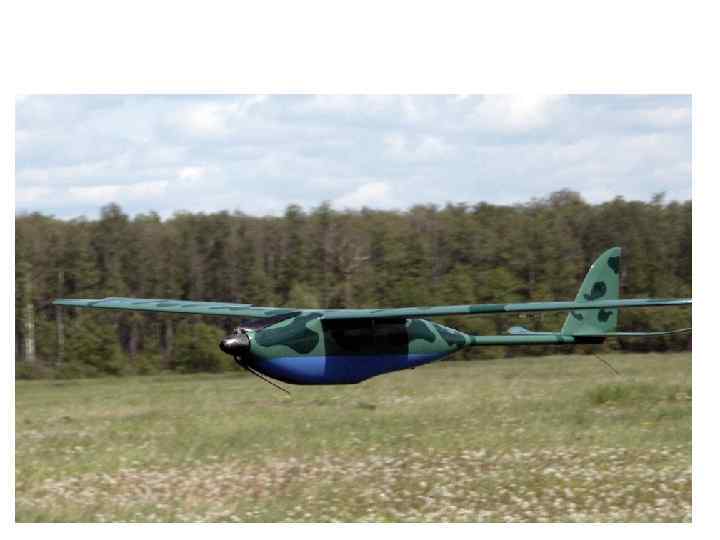

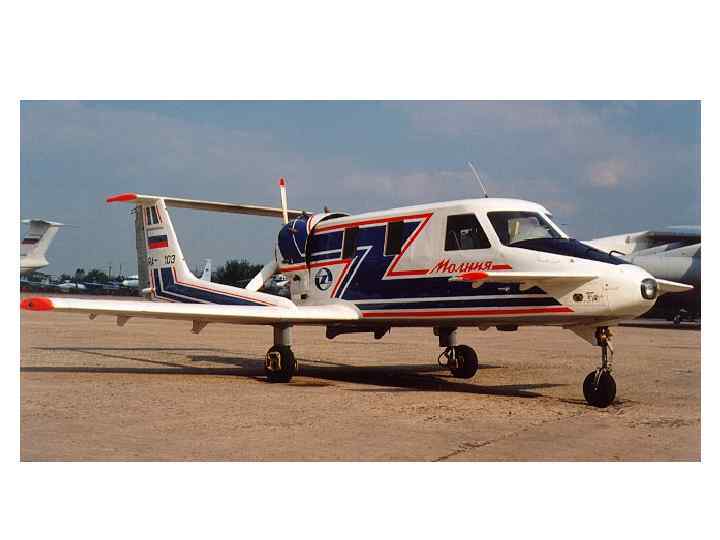

Платформы - носители • • • ЛАЛВ; БЛА; Легкомоторные воздушные суда; Самолеты – лаборатории; Самолеты ВВС; Вертолеты для съемки и ОЛХ;

Жан Наварр, 1916

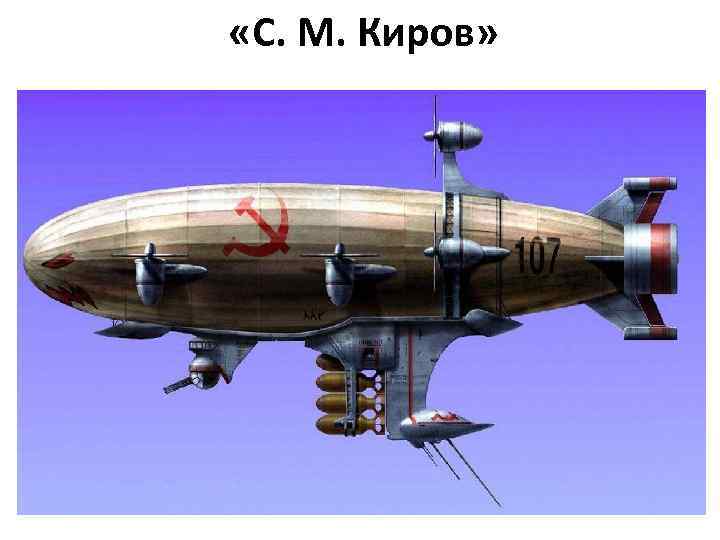

«С. М. Киров»

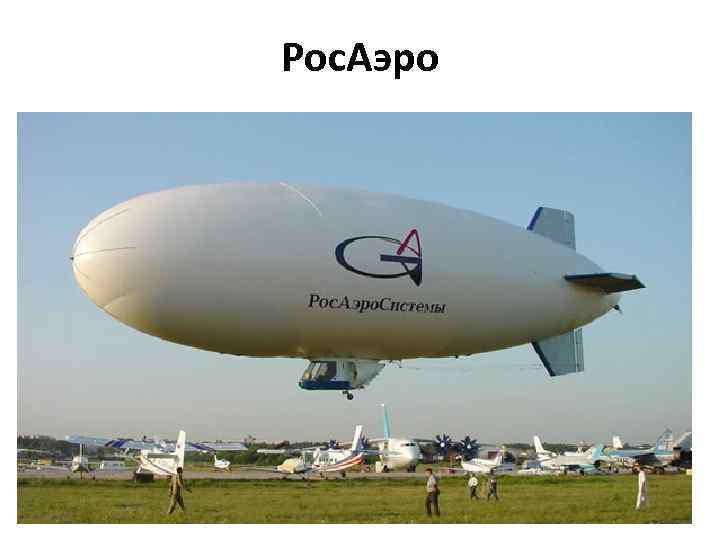

Рос. Аэро

«Гинденбург»

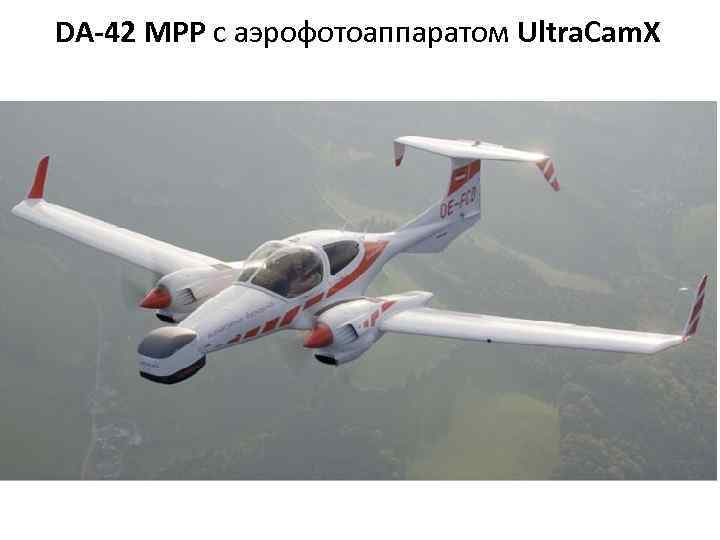

DA-42 MPP c аэрофотоаппаратом Ultra. Cam. X

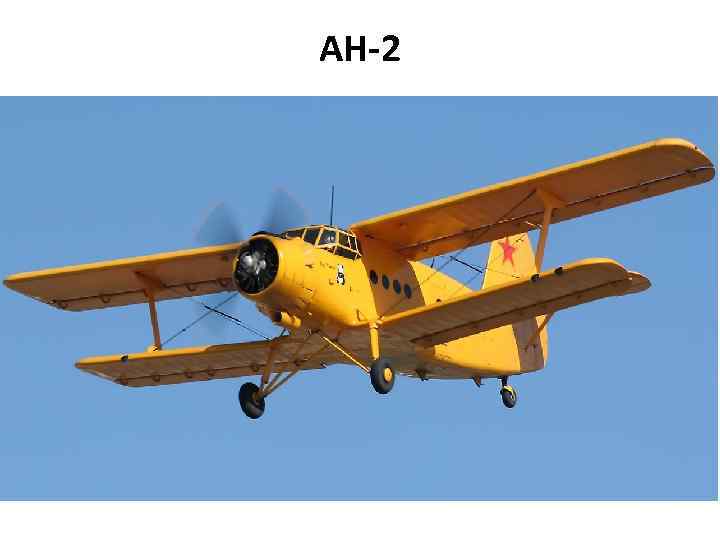

АН-2

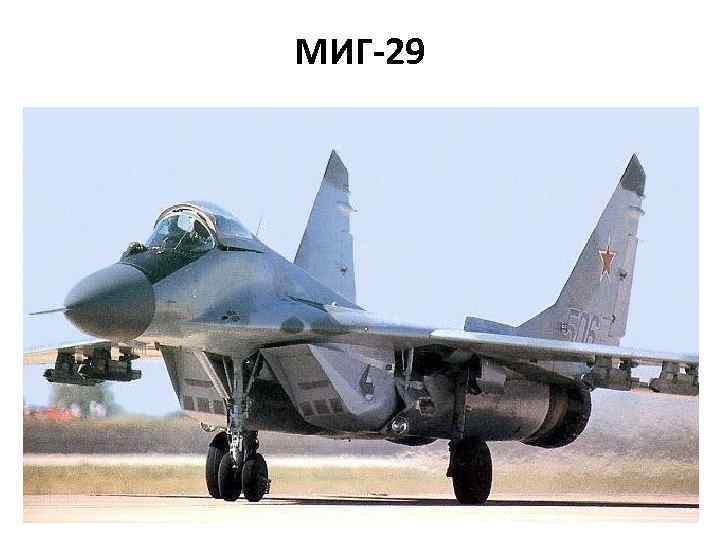

МИГ-29

«Ресурс – ДМ»

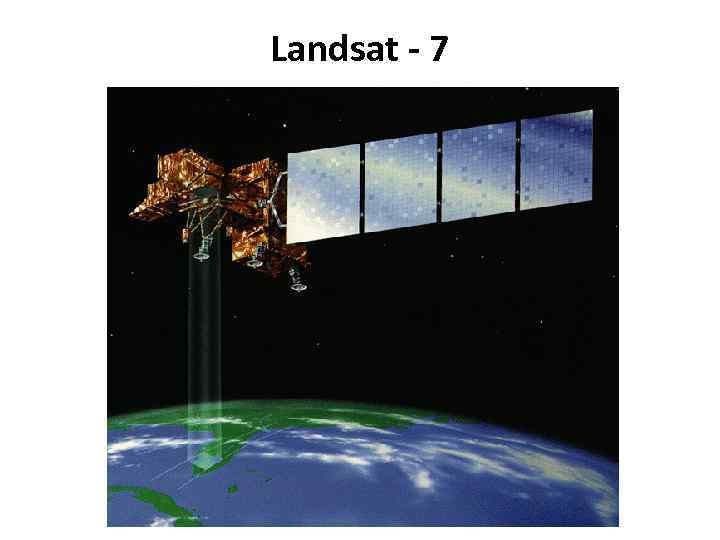

Landsat - 7

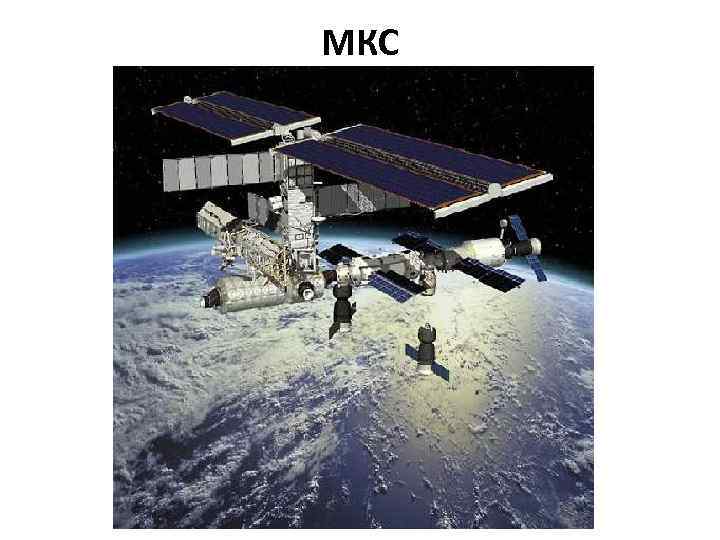

МКС

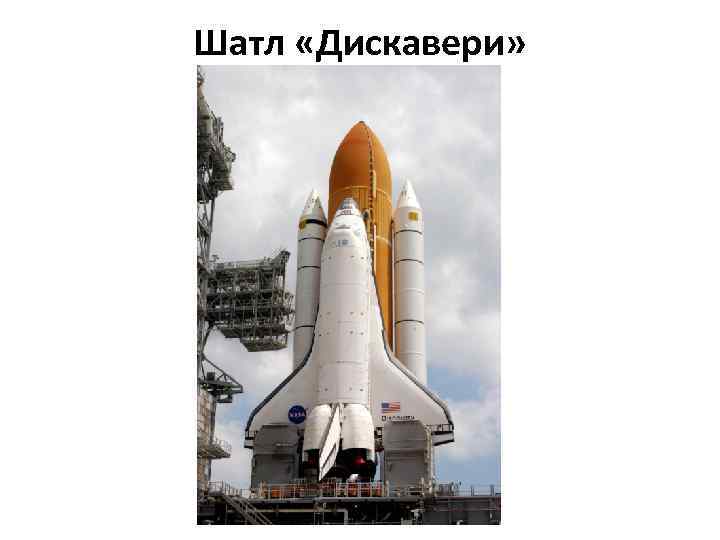

Шатл «Дискавери»

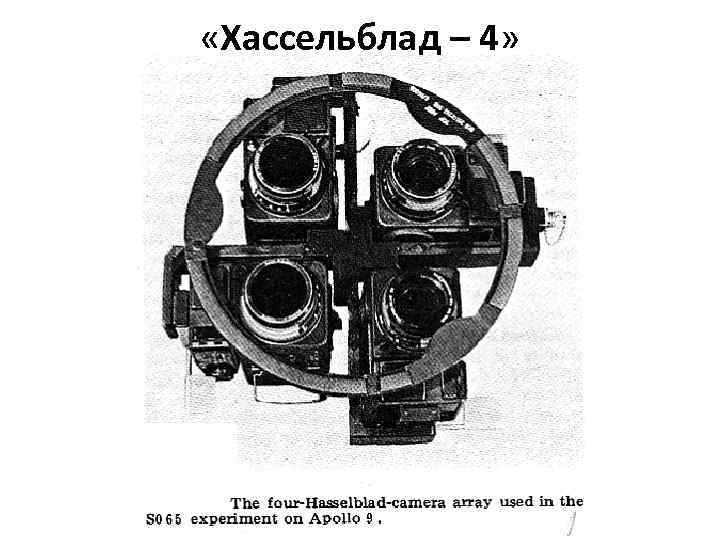

«Хассельблад – 4»

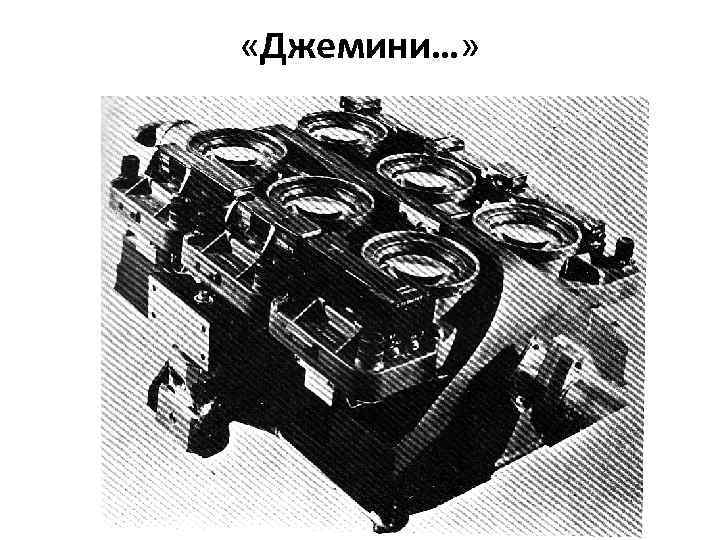

«Джемини…»

МКФ-6, МСП-4

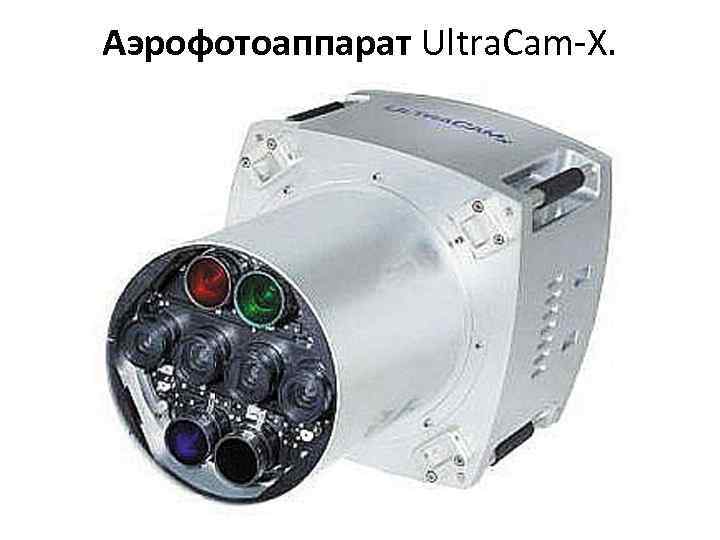

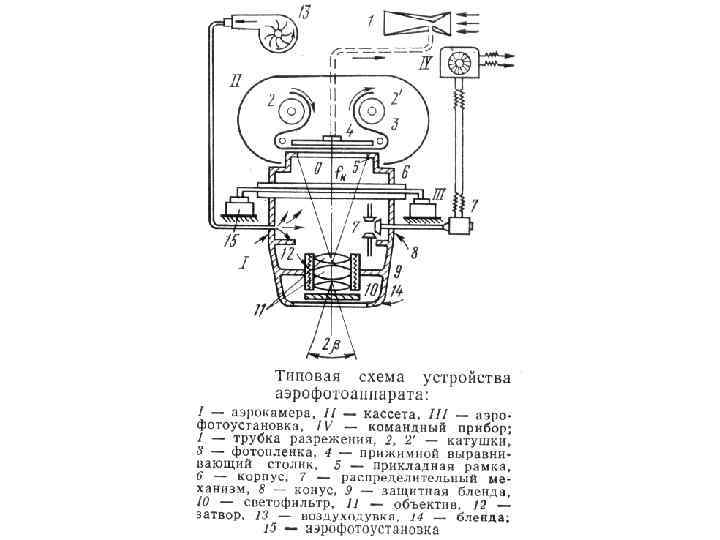

Аэрофотоаппарат Ultra. Cam-X.

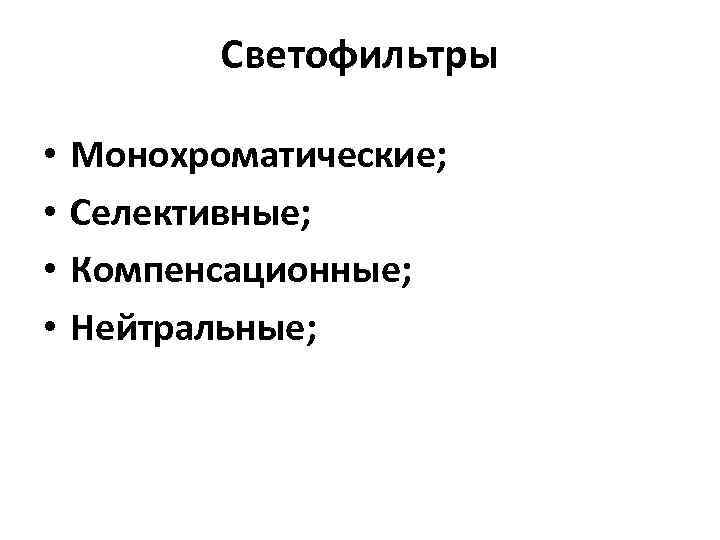

Светофильтры • • Монохроматические; Селективные; Компенсационные; Нейтральные;

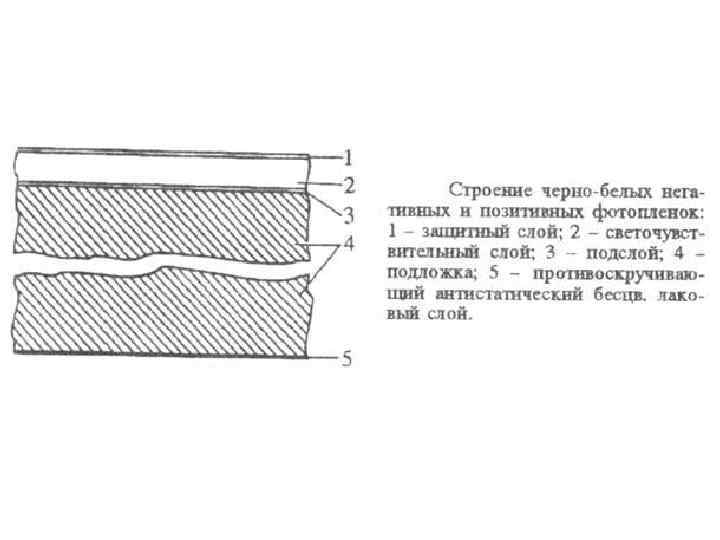

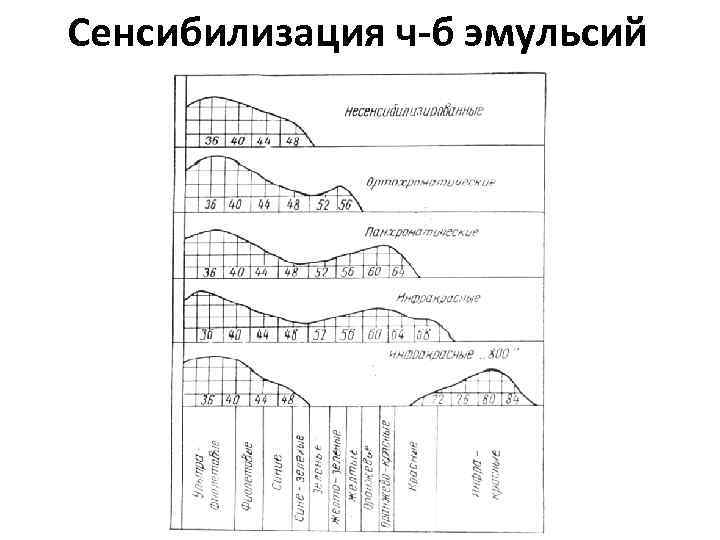

Сенсибилизация ч-б эмульсий

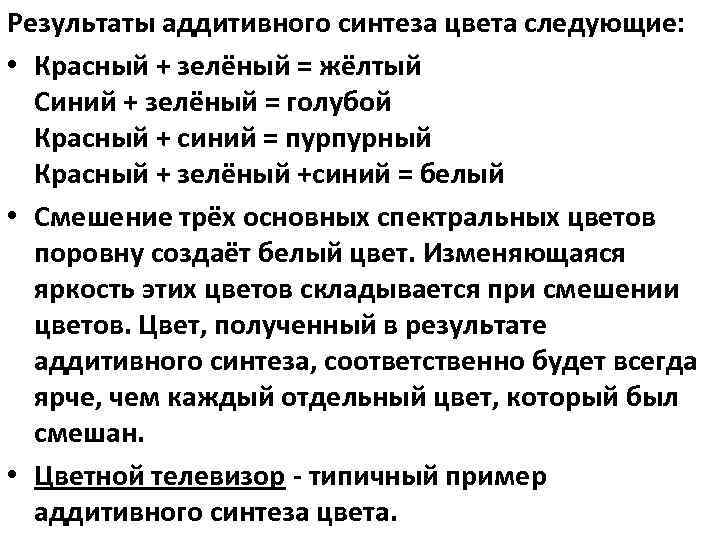

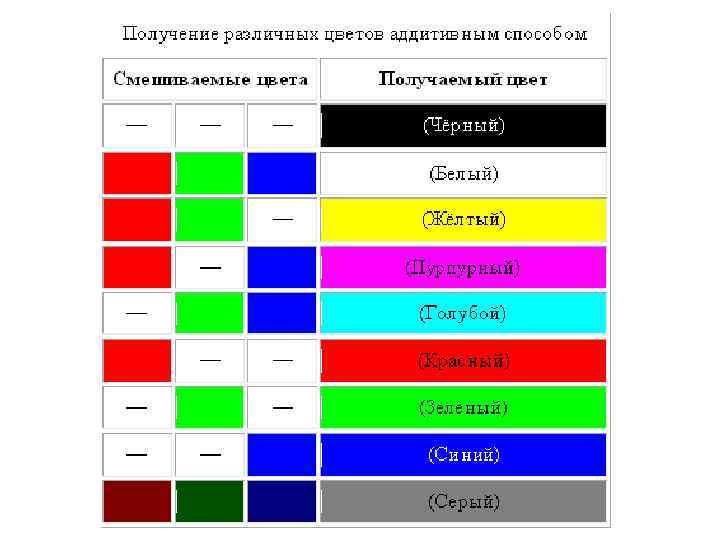

Результаты аддитивного синтеза цвета следующие: • Красный + зелёный = жёлтый Синий + зелёный = голубой Красный + синий = пурпурный Красный + зелёный +синий = белый • Смешение трёх основных спектральных цветов поровну создаёт белый цвет. Изменяющаяся яркость этих цветов складывается при смешении цветов. Цвет, полученный в результате аддитивного синтеза, соответственно будет всегда ярче, чем каждый отдельный цвет, который был смешан. • Цветной телевизор - типичный пример аддитивного синтеза цвета.

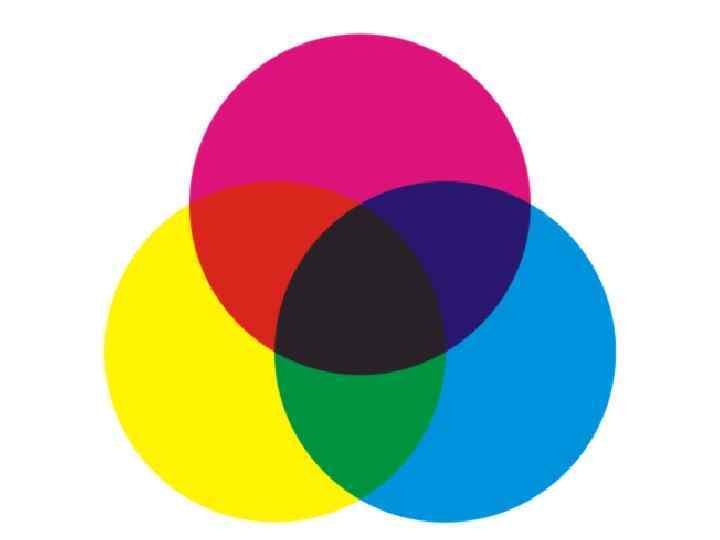

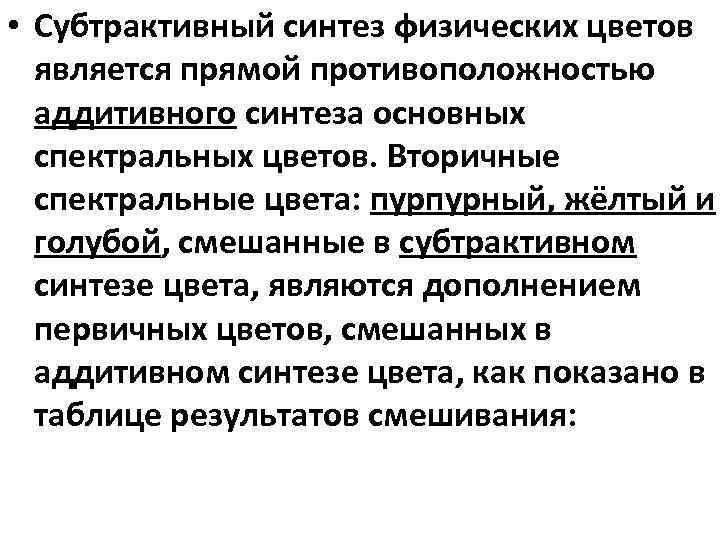

• Субтрактивный синтез физических цветов является прямой противоположностью аддитивного синтеза основных спектральных цветов. Вторичные спектральные цвета: пурпурный, жёлтый и голубой, смешанные в субтрактивном синтезе цвета, являются дополнением первичных цветов, смешанных в аддитивном синтезе цвета, как показано в таблице результатов смешивания:

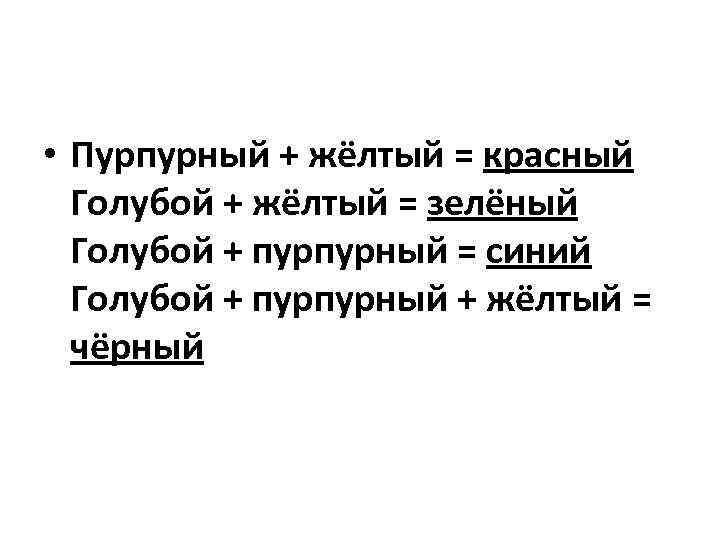

• Пурпурный + жёлтый = красный Голубой + жёлтый = зелёный Голубой + пурпурный = синий Голубой + пурпурный + жёлтый = чёрный

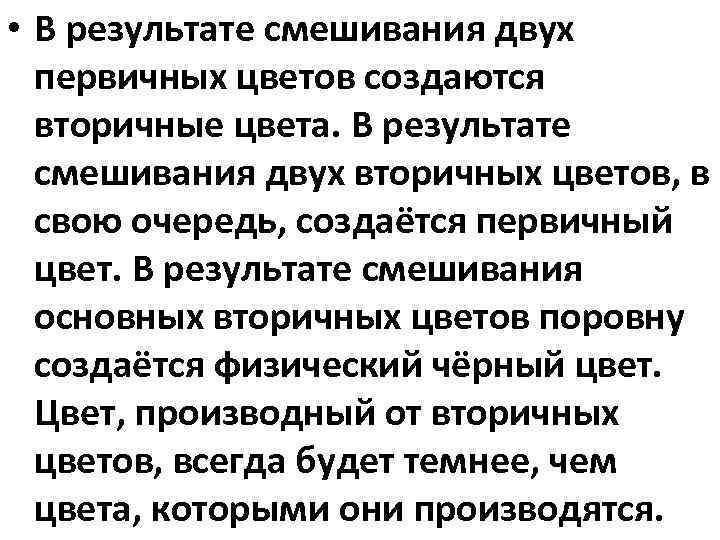

• В результате смешивания двух первичных цветов создаются вторичные цвета. В результате смешивания двух вторичных цветов, в свою очередь, создаётся первичный цвет. В результате смешивания основных вторичных цветов поровну создаётся физический чёрный цвет. Цвет, производный от вторичных цветов, всегда будет темнее, чем цвета, которыми они производятся.

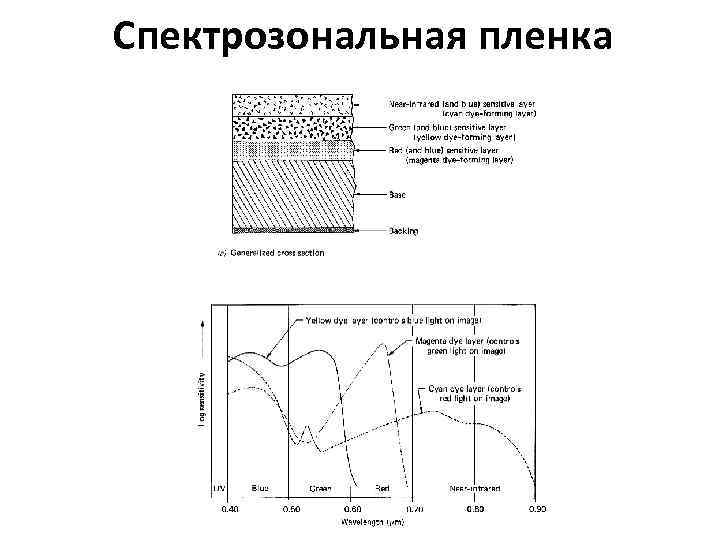

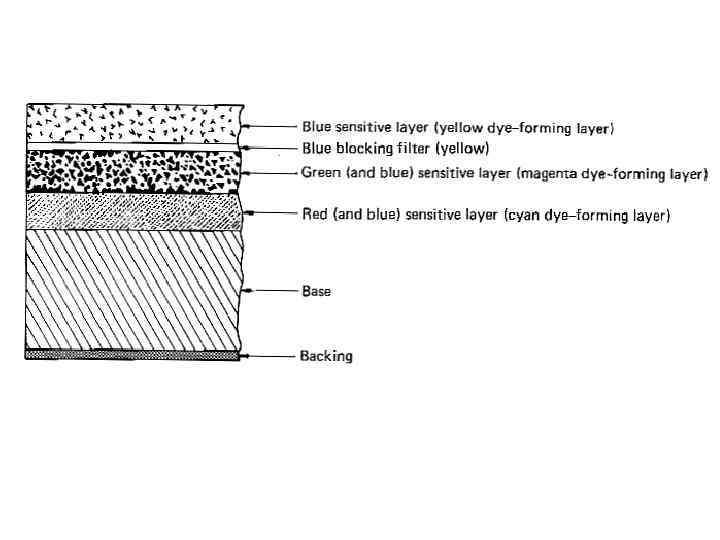

Спектрозональная пленка

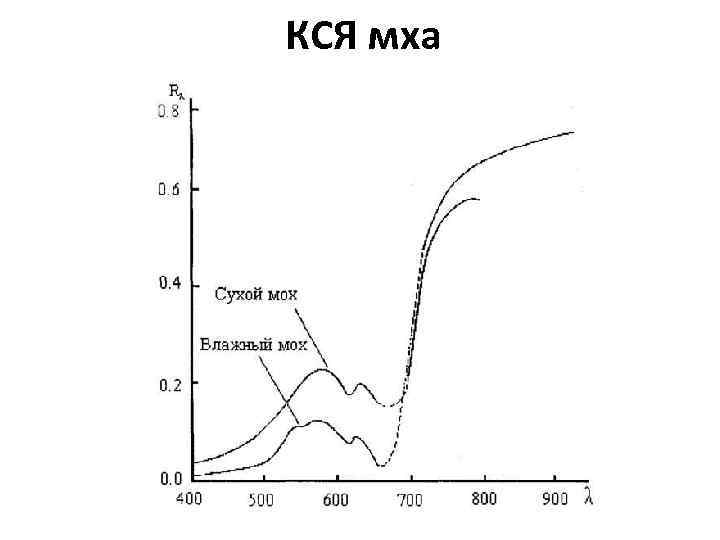

КСЯ мха

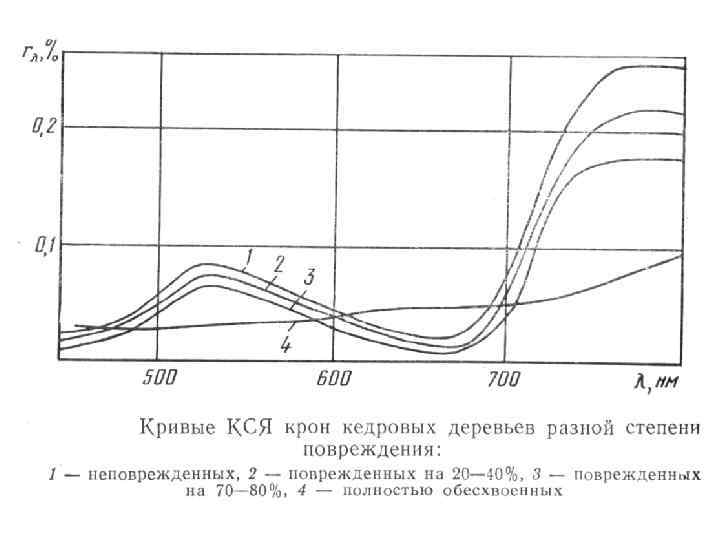

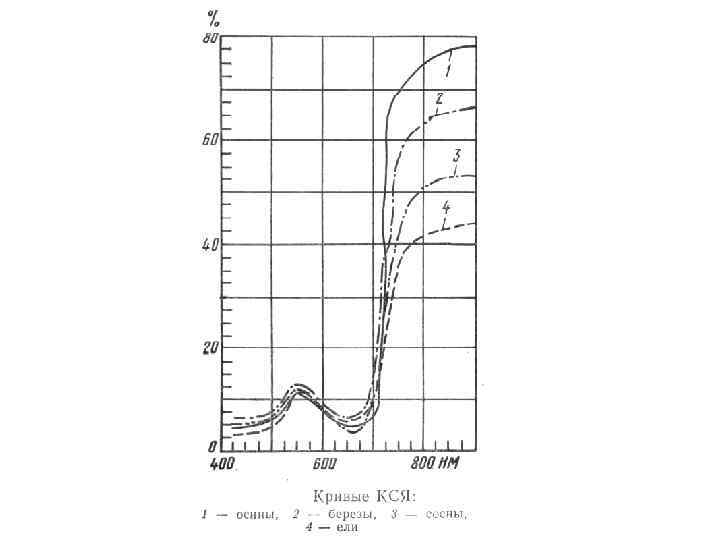

КСЯ (весна – лето – осень)

Весна - начало

Сосна – береза (полог)

Береза

Весна

Лето (осины)

Ельник летом

Лето

Осень

Осень - контраст

Зима - 1

Зима - 2

Зима - 3

Сосна

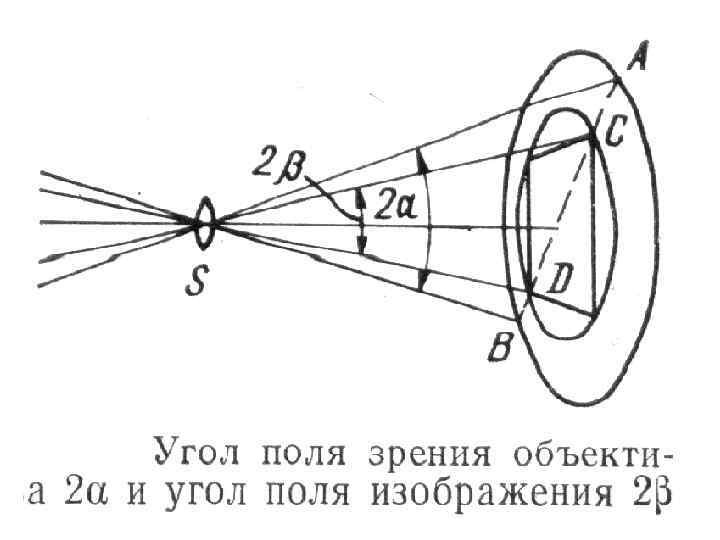

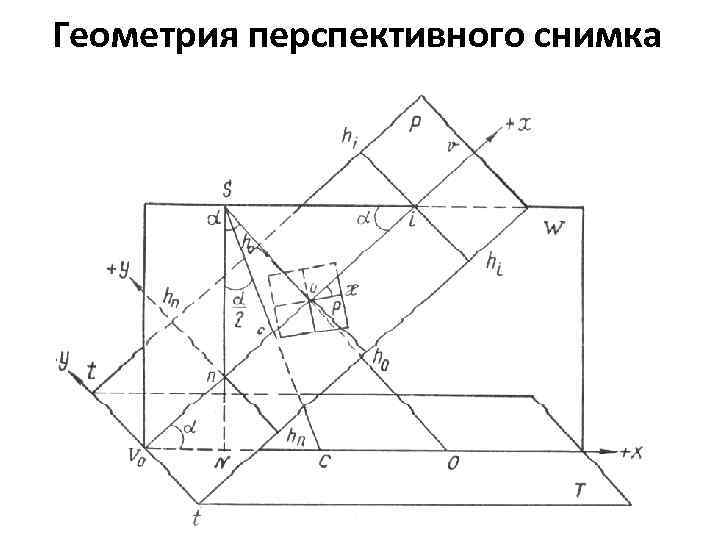

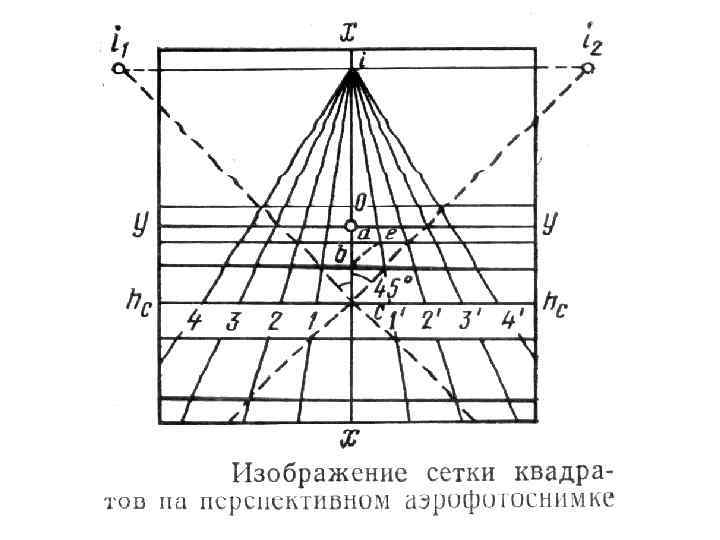

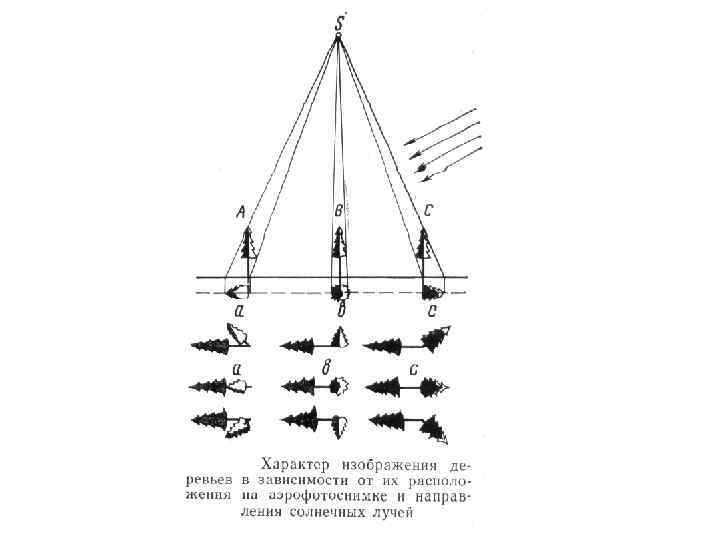

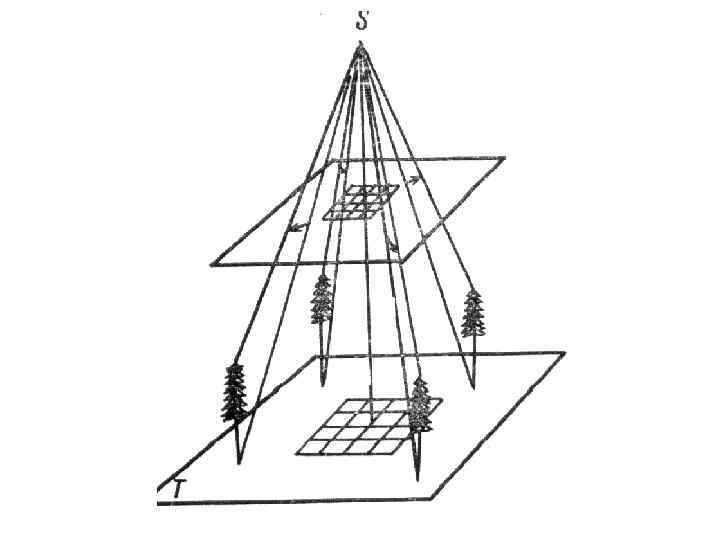

Геометрия перспективного снимка

Перспективность
