ГИПЕРТРОФИЯ МИОКАРДА ЭКГ ПРИЗНАКИ Увеличение амплитуды

ГИПЕРТРОФИЯ МИОКАРДА – ЭКГ ПРИЗНАКИ • Увеличение амплитуды • Уширение ЭКГ комплекса • Изменение положения ЭОС • Изменение конечной части желудочкового комплекса QRS - (дискордантность)

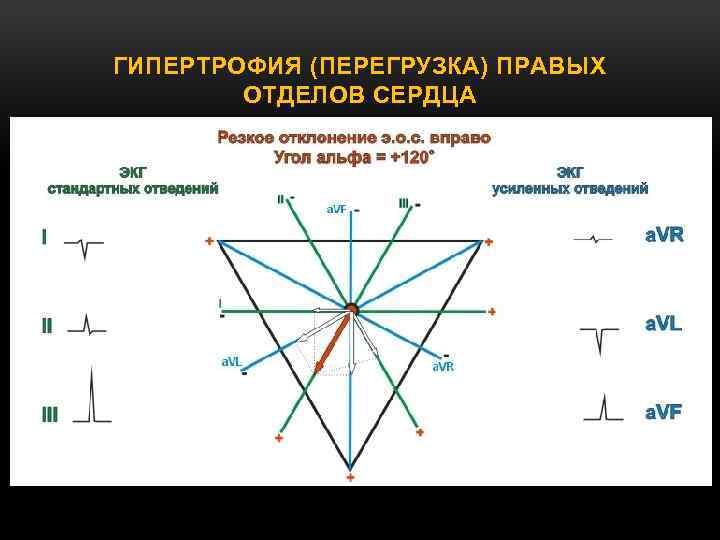

ГИПЕРТРОФИЯ (ПЕРЕГРУЗКА) ПРАВЫХ ОТДЕЛОВ СЕРДЦА

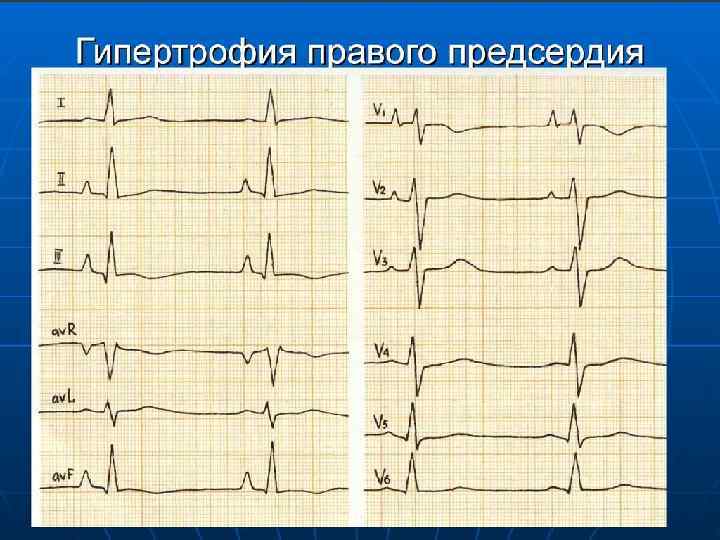

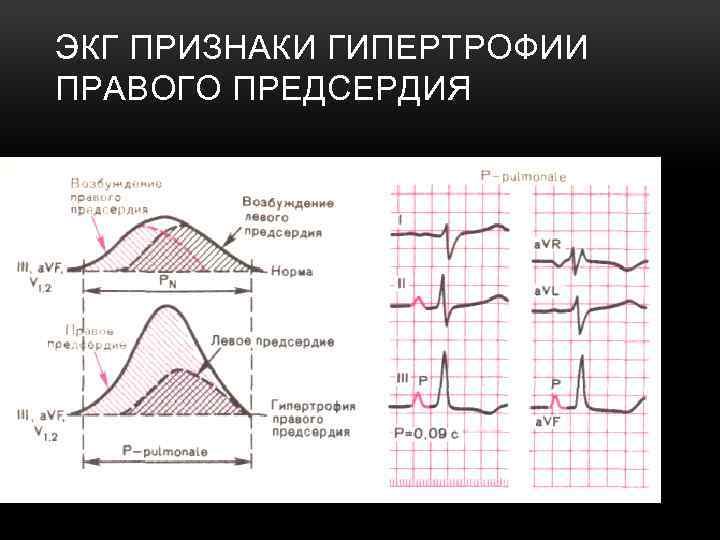

ЭКГ ПРИЗНАКИ ГИПЕРТРОФИИ ПРАВОГО ПРЕДСЕРДИЯ

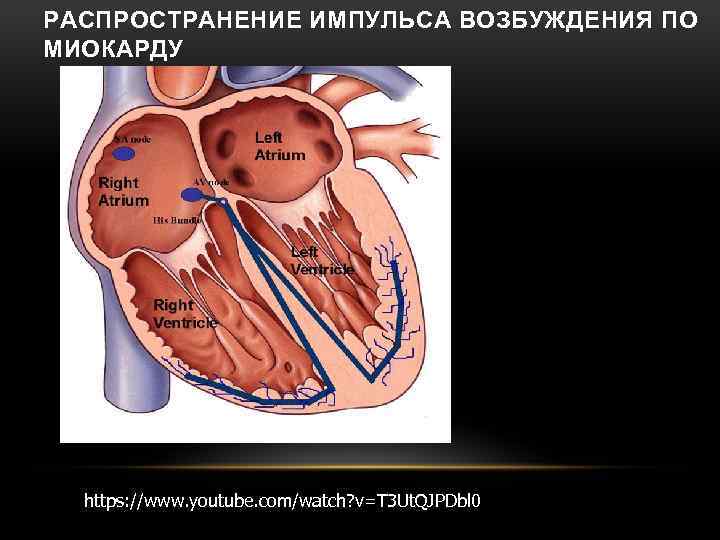

РАСПРОСТРАНЕНИЕ ИМПУЛЬСА ВОЗБУЖДЕНИЯ ПО МИОКАРДУ https: //www. youtube. com/watch? v=T 3 Ut. QJPDbl 0

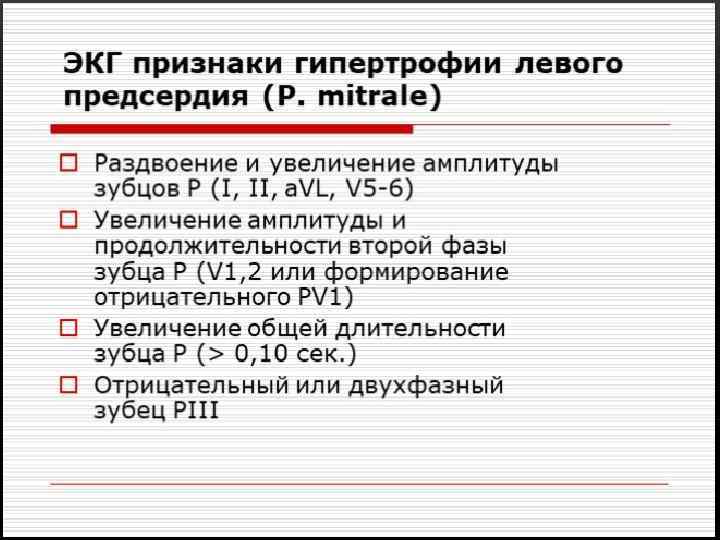

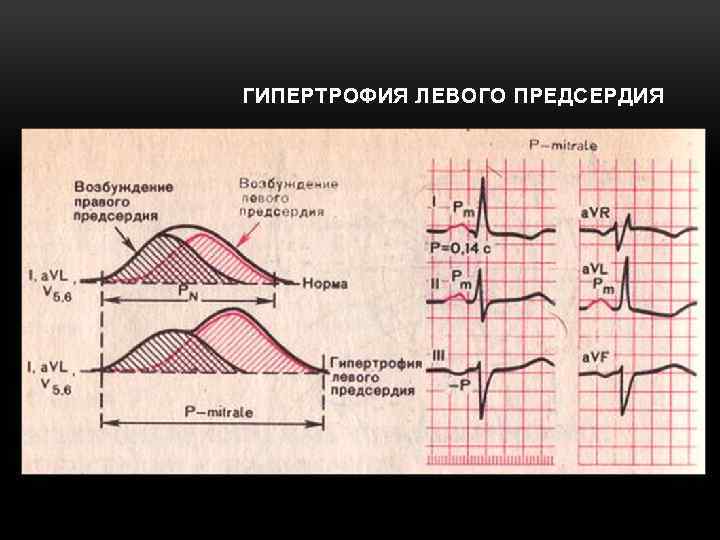

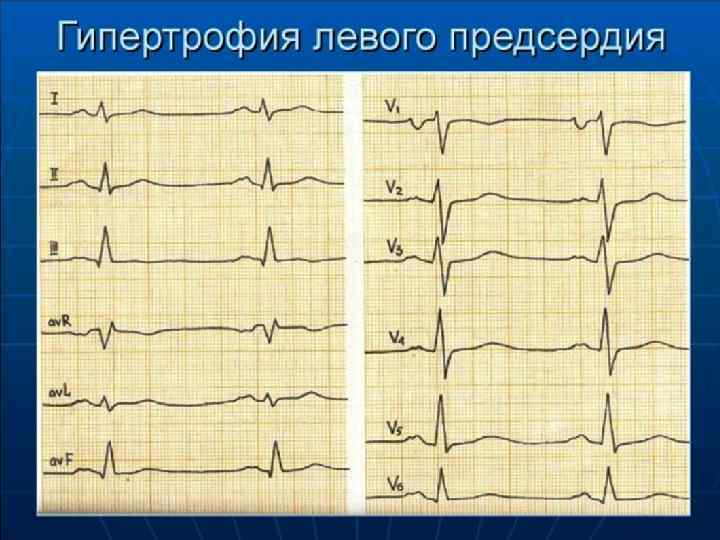

ГИПЕРТРОФИЯ ЛЕВОГО ПРЕДСЕРДИЯ

ГИПЕРТРОФИЯ ЖЕЛУДОЧКОВ

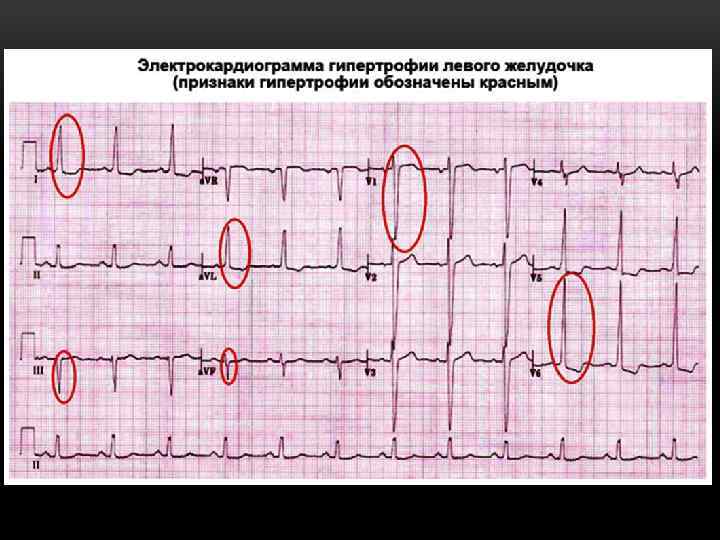

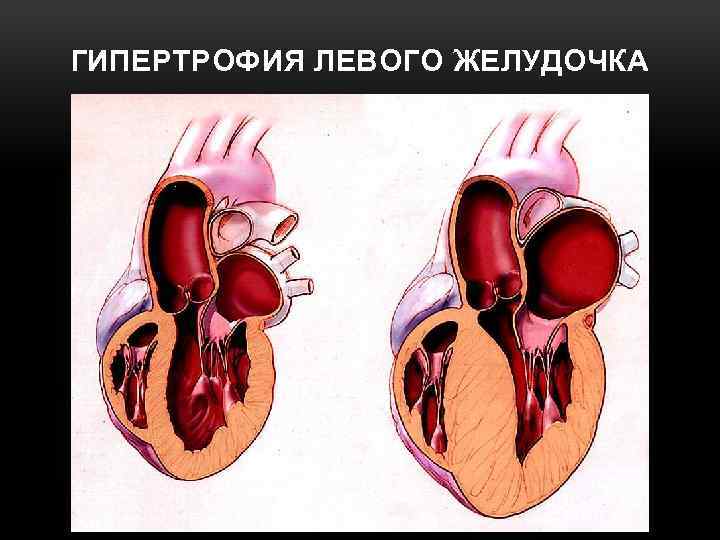

ГИПЕРТРОФИЯ ЛЕВОГО ЖЕЛУДОЧКА

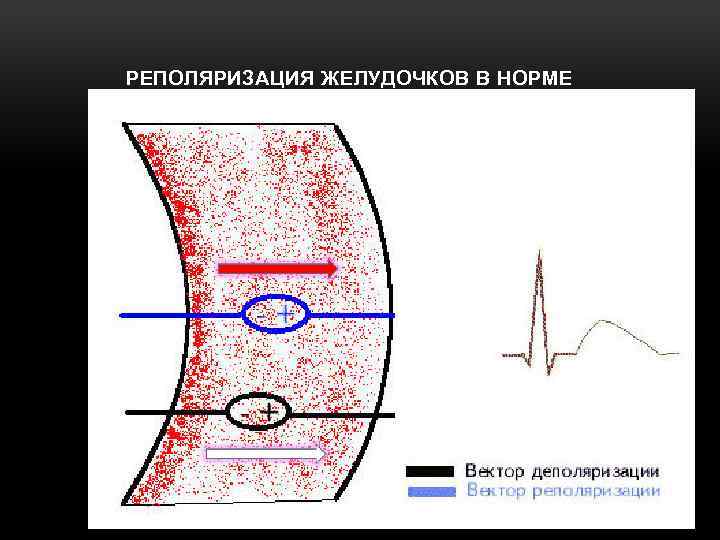

РЕПОЛЯРИЗАЦИЯ ЖЕЛУДОЧКОВ В НОРМЕ

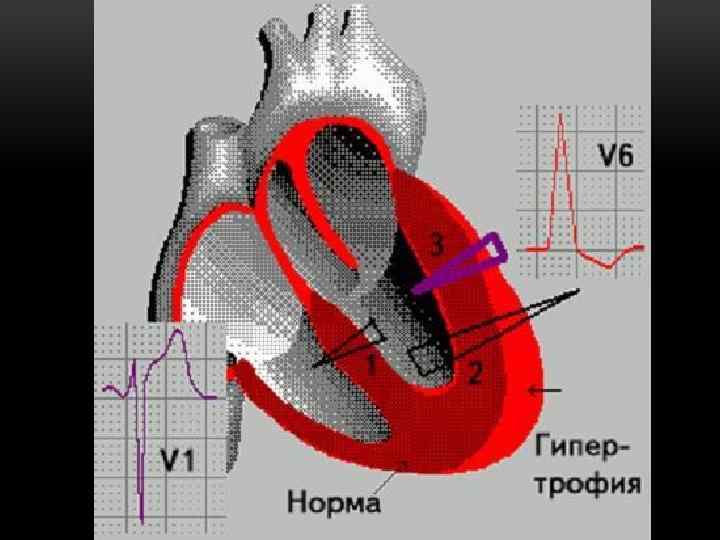

РЕПОЛЯРИЗАЦИЯ ЖЕЛУДОЧКОВ ПРИ ГИПЕРТРОФИИ ЛЕВОГО ЖЕЛУДОЧКА

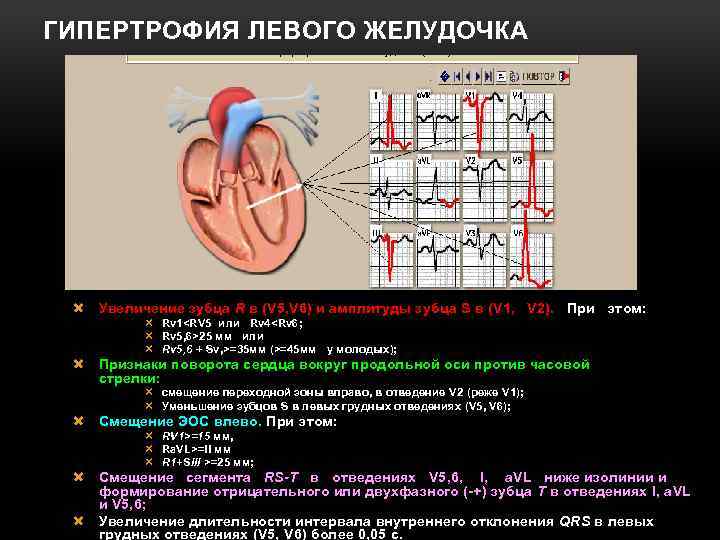

ГИПЕРТРОФИЯ ЛЕВОГО ЖЕЛУДОЧКА Увеличение зубца R в (V 5, V 6) и амплитуды зубца S в (V 1, V 2). При этом: Rv 125 мм или Rv 5, 6 + Sv, >=35 мм (>=45 мм у молодых); Признаки поворота сердца вокруг продольной оси против часовой стрелки: смещение переходной зоны вправо, в отведение V 2 (реже V 1); Уменьшение зубцов S в левых грудных отведениях (V 5, V 6); Смещение ЭОС влево. При этом: RV 1>=15 мм, Ra. VL>=ll мм R 1+SIII >=25 мм; Смещение сегмента RS-Т в отведениях V 5, 6, I, a. VL ниже изолинии и формирование отрицательного или двухфазного (-+) зубца Т в отведениях I, a. VL и V 5, 6; Увеличение длительности интервала внутреннего отклонения QRS в левых грудных отведениях (V 5, V 6) более 0, 05 с.

ЭКГ ПРИ ГИПЕРТРОФИИ ЛЕВОГО ЖЕЛУДОЧКА

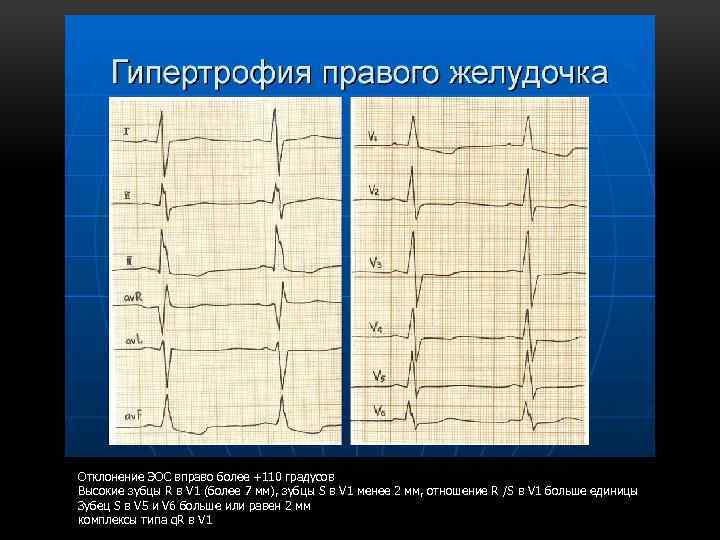

Отклонение ЭОС вправо более +110 градусов Высокие зубцы R в V 1 (более 7 мм), зубцы S в V 1 менее 2 мм, отношение R /S в V 1 больше единицы Зубец S в V 5 и V 6 больше или равен 2 мм комплексы типа q. R в V 1

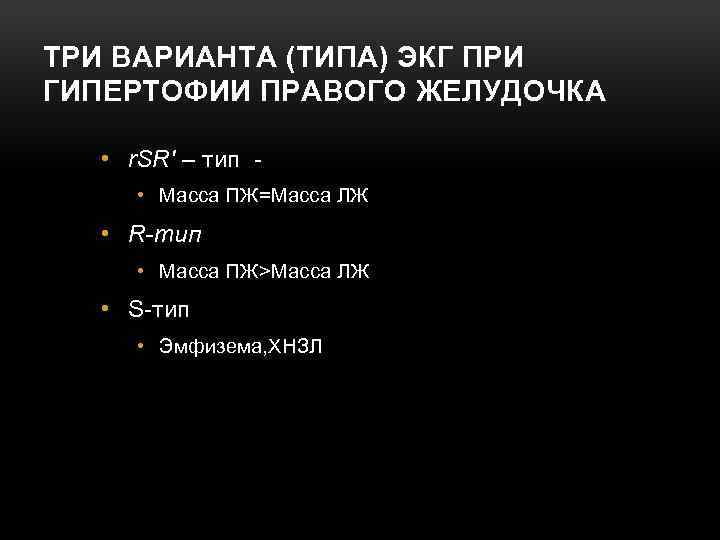

ТРИ ВАРИАНТА (ТИПА) ЭКГ ПРИ ГИПЕРТОФИИ ПРАВОГО ЖЕЛУДОЧКА • r. SR' – тип • Масса ПЖ=Масса ЛЖ • R-тип • Масса ПЖ>Масса ЛЖ • S-тип • Эмфизема, ХНЗЛ

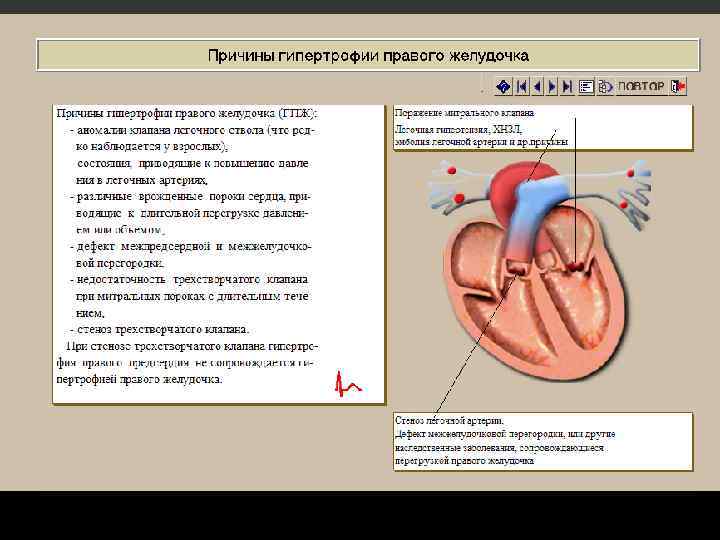

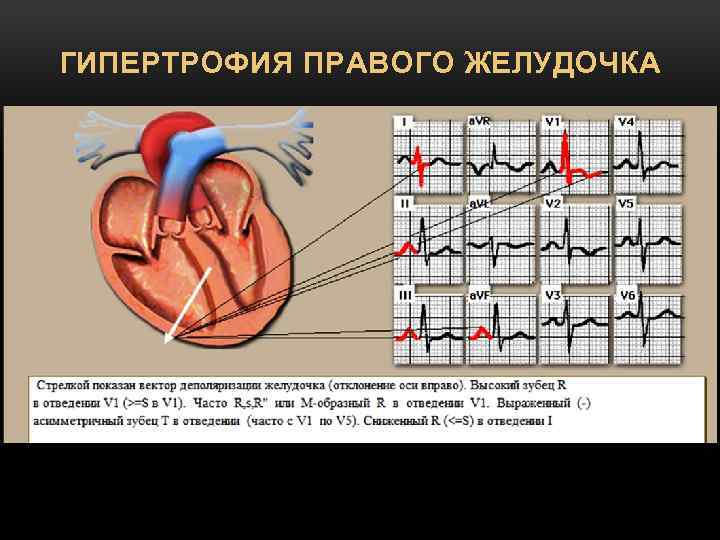

ГИПЕРТРОФИЯ ПРАВОГО ЖЕЛУДОЧКА

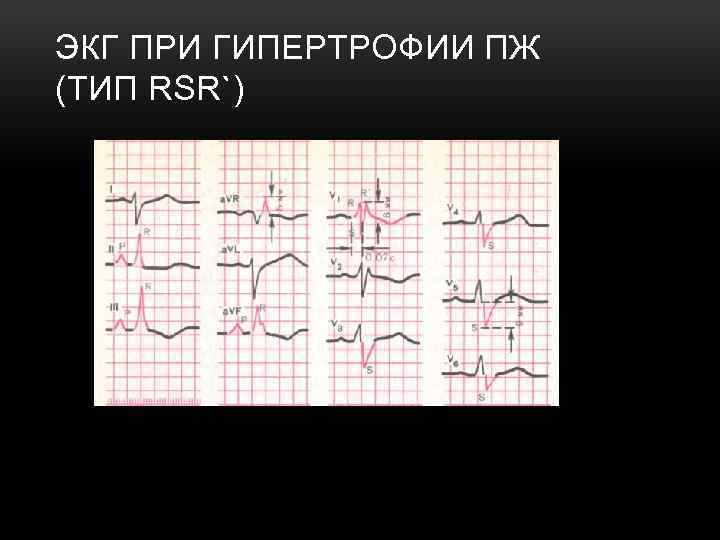

ЭКГ ПРИ ГИПЕРТРОФИИ ПЖ (ТИП RSR`)

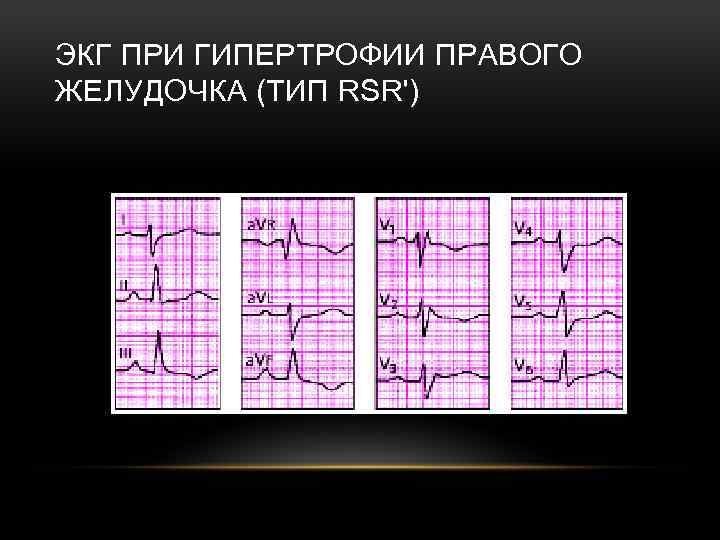

ЭКГ ПРИ ГИПЕРТРОФИИ ПРАВОГО ЖЕЛУДОЧКА (ТИП RSR')

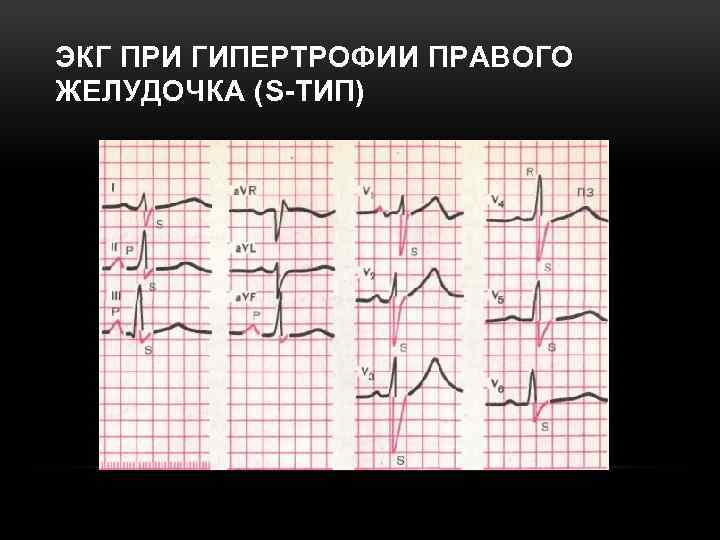

ЭКГ ПРИ ГИПЕРТРОФИИ ПРАВОГО ЖЕЛУДОЧКА (S-ТИП)

ЭКГ ПРИ ГИПЕРТРОФИИ ПРАВОГО ЖЕЛУДОЧКА (ТИП R)

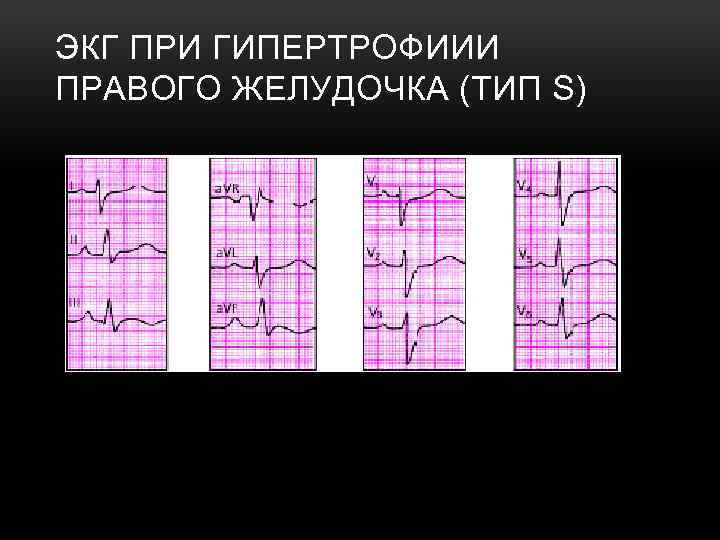

ЭКГ ПРИ ГИПЕРТРОФИИИ ПРАВОГО ЖЕЛУДОЧКА (ТИП S)

ЛЕГОЧНОЕ СЕРДЦЕ КРИТЕРИИ ГИПЕРТРОФИИ ПРАВОГО ПРЕДСЕРДИЯ: ВЫСОКОАМПЛИТУДНЫЕ (>2, 5 ММ) ЗАОСТРЕННЫЕ ЗУБЦЫ Р В ОТВЕДЕНИЯХ II, III, AVF КРИТЕРИИ ГИПЕРТРОФИИ ПРАВОГО ЖЕЛУДОЧКА: ОТКЛОНЕНИЕ ЭОС ВПРАВО (УГОЛ АЛЬФА +135 ГРАДУСОВ), АМПЛИТУДА ЗУБЦА R > АМПЛИТУДЫ ЗУБЦА S В ОТВЕДЕНИИ V 1, АМПЛИТУДА ЗУБЦА R В V 1 >7 ММ, ДЕПРЕССИЯ ST И ОТРИЦАТЕЛЬНЫЕ Т В ПРАВЫХ ГРУДНЫХ ОТВЕДЕНИЯХ

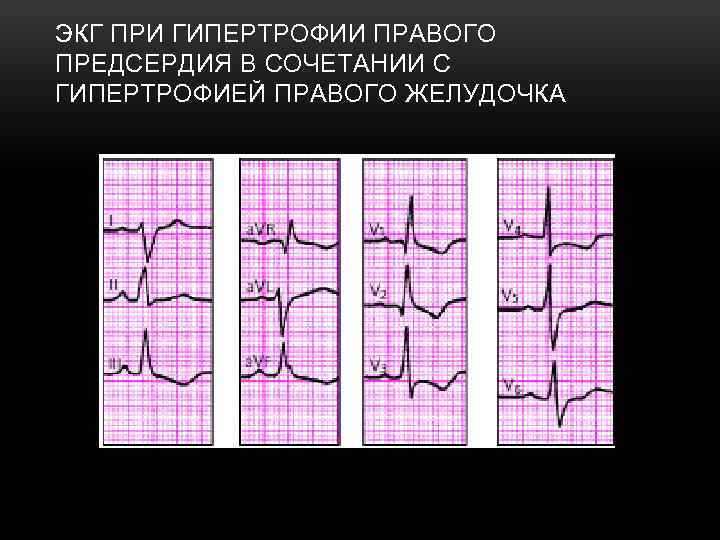

ЭКГ ПРИ ГИПЕРТРОФИИ ПРАВОГО ПРЕДСЕРДИЯ В СОЧЕТАНИИ С ГИПЕРТРОФИЕЙ ПРАВОГО ЖЕЛУДОЧКА

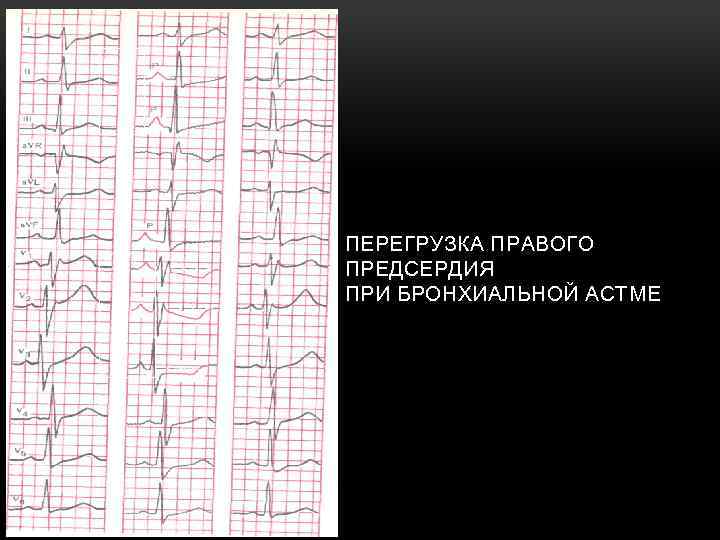

ПЕРЕГРУЗКА ПРАВОГО ПРЕДСЕРДИЯ ПРИ БРОНХИАЛЬНОЙ АСТМЕ

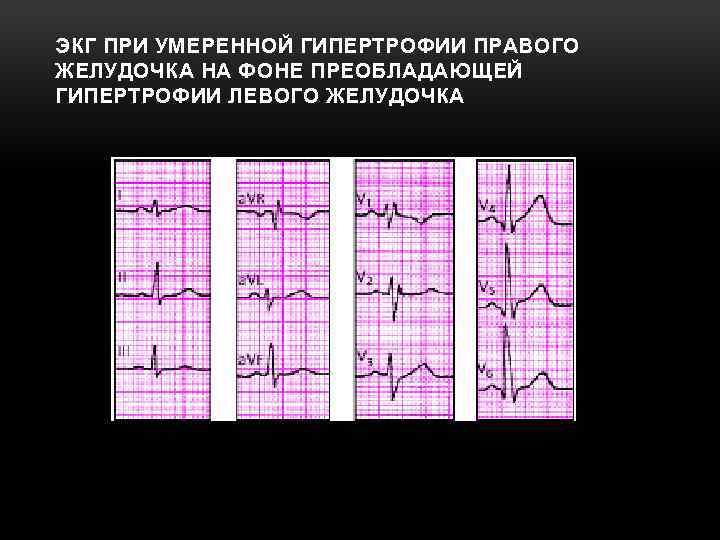

ЭКГ ПРИ УМЕРЕННОЙ ГИПЕРТРОФИИ ПРАВОГО ЖЕЛУДОЧКА НА ФОНЕ ПРЕОБЛАДАЮЩЕЙ ГИПЕРТРОФИИ ЛЕВОГО ЖЕЛУДОЧКА

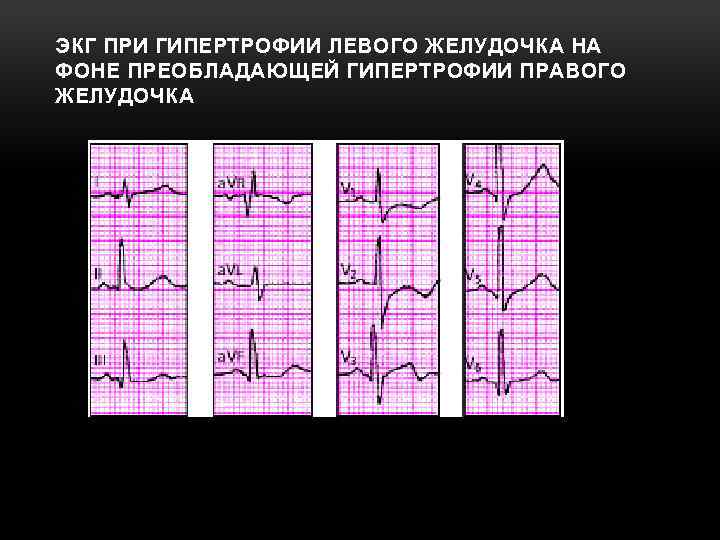

ЭКГ ПРИ ГИПЕРТРОФИИ ЛЕВОГО ЖЕЛУДОЧКА НА ФОНЕ ПРЕОБЛАДАЮЩЕЙ ГИПЕРТРОФИИ ПРАВОГО ЖЕЛУДОЧКА

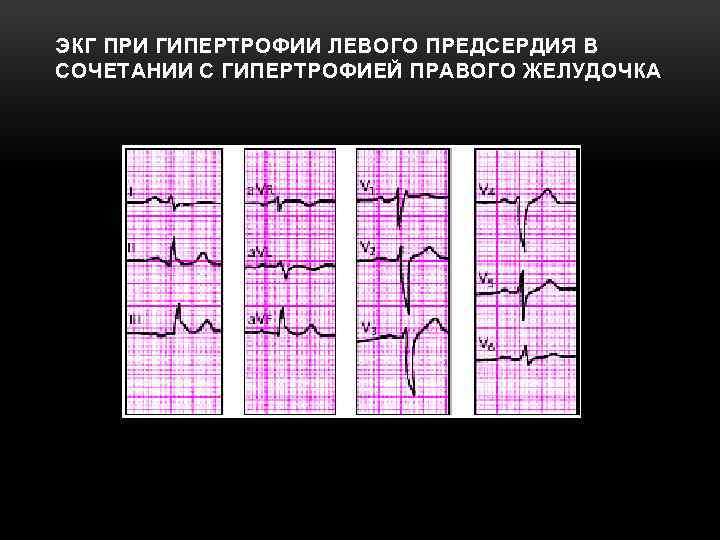

ЭКГ ПРИ ГИПЕРТРОФИИ ЛЕВОГО ПРЕДСЕРДИЯ В СОЧЕТАНИИ С ГИПЕРТРОФИЕЙ ПРАВОГО ЖЕЛУДОЧКА

?

?

?

?

?

Видео Гипертрофия миокарда HTTPS: //WWW. YOUTUBE. COM/WATCH? V=SQZ 6 GA 8 OCA
