ГИИС «Электронный бюджет» Настройка веб-обозревателя для подключения к системе «Электронный бюджет» Все материалы для презентации взяты из инструкций «Требования к автоматизированному рабочему месту пользователя системы «Электронный бюджет» » и «Руководство по установке и настройке программного обеспечения автоматизированного рабочего места пользователя системы «Электронный бюджет» » расположенных на сайте Федерального казначейства в разделе «Электронный бюджет» Докладчик: специалист-эксперт отдела информационных систем Галенчина Ю. В.

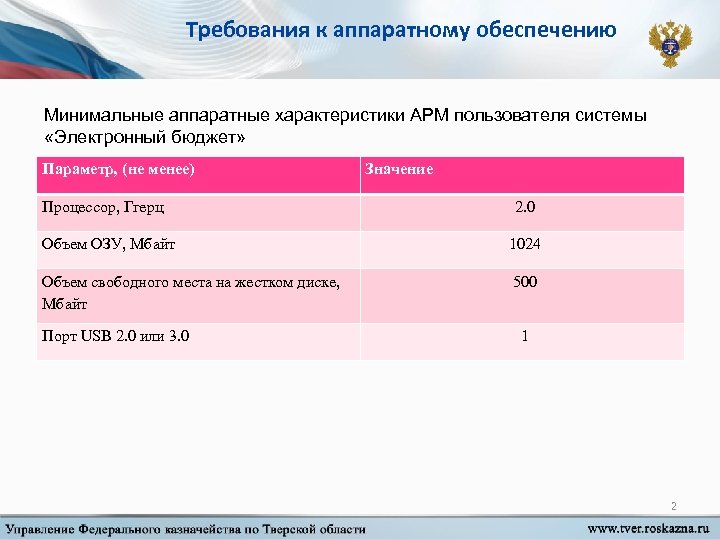

Требования к аппаратному обеспечению Минимальные аппаратные характеристики АРМ пользователя системы «Электронный бюджет» Параметр, (не менее) Процессор, Ггерц Значение 2. 0 Объем ОЗУ, Мбайт 1024 Объем свободного места на жестком диске, Мбайт 500 Порт USB 2. 0 или 3. 0 1 2
Перечень поддерживаемых операционных систем: • • • Microsoft Windows XP; Microsoft Windows Vista; Microsoft Windows 7; Microsoft Windows 8. 1; Microsoft Windows 2003 Server SP 2; Microsoft Windows 2003 Server R 2 SP 2; Microsoft Windows 2008 Server R 2 SP 1. Поддерживается как 32 -битная, так и 64 -битная архитектуры ОС. Допускается применение любого официального пакета обновлений ОС. 3

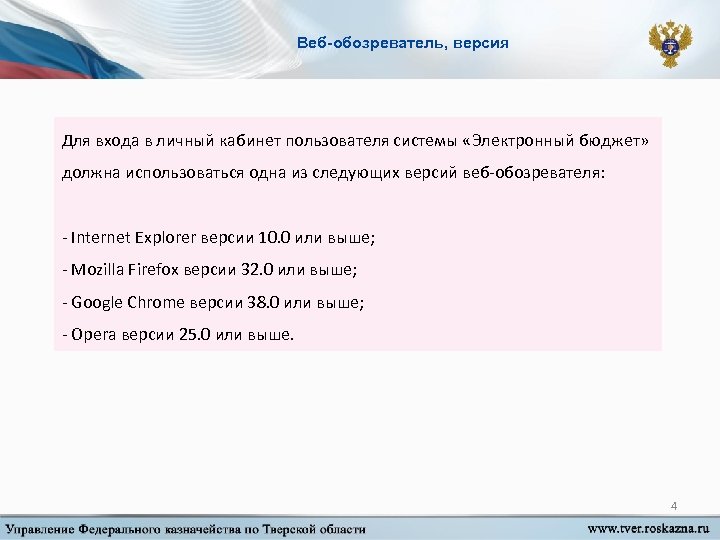

Веб-обозреватель, версия Для входа в личный кабинет пользователя системы «Электронный бюджет» должна использоваться одна из следующих версий веб-обозревателя: - Internet Explorer версии 10. 0 или выше; - Mozilla Firefox версии 32. 0 или выше; - Google Chrome версии 38. 0 или выше; - Opera версии 25. 0 или выше. 4
Браузер Internet Explorer 1. Открыть свойства веб-обозревателя. 2. Перейти на вкладку «Подключения» . 3. Нажать кнопку «Настройка сети» . Рисунок 1. Диалог настройки прокси-сервера 5
браузер Internet Explorer 4. В разделе «Прокси-сервер» задать поля Адрес: 127. 0. 0. 1, Порт: 8080. 5. Нажать кнопку «ОК» . 6
браузер Internet Explorer 6. Перейти на вкладку «Безопасность» . 7. Выбрать зону для настройки «Надежные узлы» . 8. Нажать кнопку «Сайты» . Рисунок 2. Диалог настройки безопасности браузера. 1

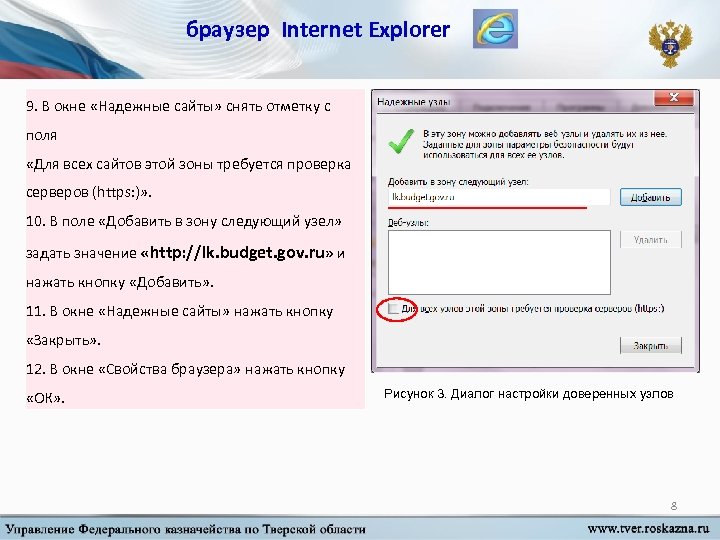

браузер Internet Explorer 9. В окне «Надежные сайты» снять отметку с поля «Для всех сайтов этой зоны требуется проверка серверов (https: )» . 10. В поле «Добавить в зону следующий узел» задать значение «http: //lk. budget. gov. ru» и нажать кнопку «Добавить» . 11. В окне «Надежные сайты» нажать кнопку «Закрыть» . 12. В окне «Свойства браузера» нажать кнопку «ОК» . Рисунок 3. Диалог настройки доверенных узлов 8

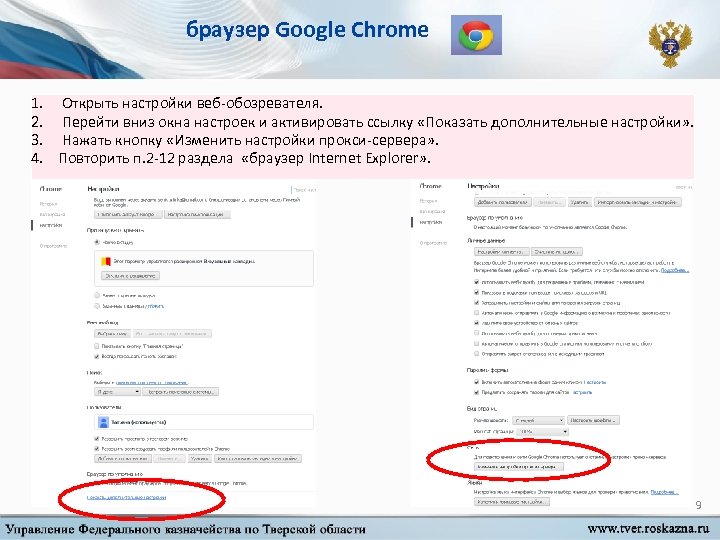

браузер Google Chrome 1. Открыть настройки веб-обозревателя. 2. Перейти вниз окна настроек и активировать ссылку «Показать дополнительные настройки» . 3. Нажать кнопку «Изменить настройки прокси-сервера» . 4. Повторить п. 2 -12 раздела «браузер Internet Explorer» . 9

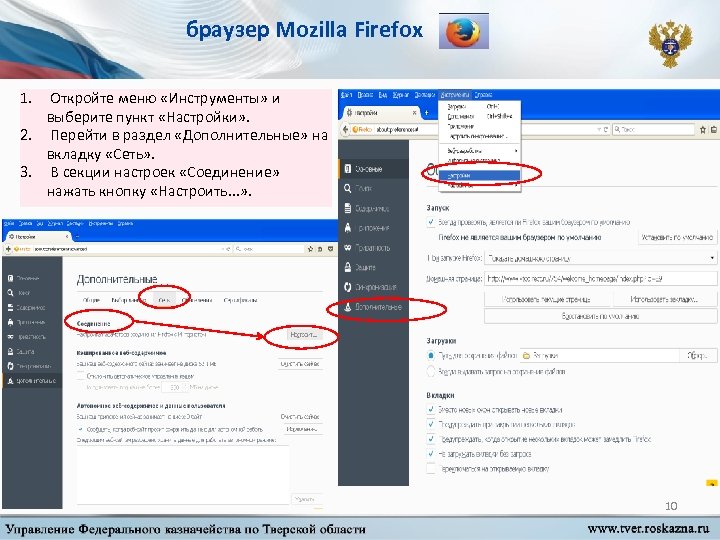

браузер Mozilla Firefox 1. Откройте меню «Инструменты» и выберите пункт «Настройки» . 2. Перейти в раздел «Дополнительные» на вкладку «Сеть» . 3. В секции настроек «Соединение» нажать кнопку «Настроить. . . » . 10

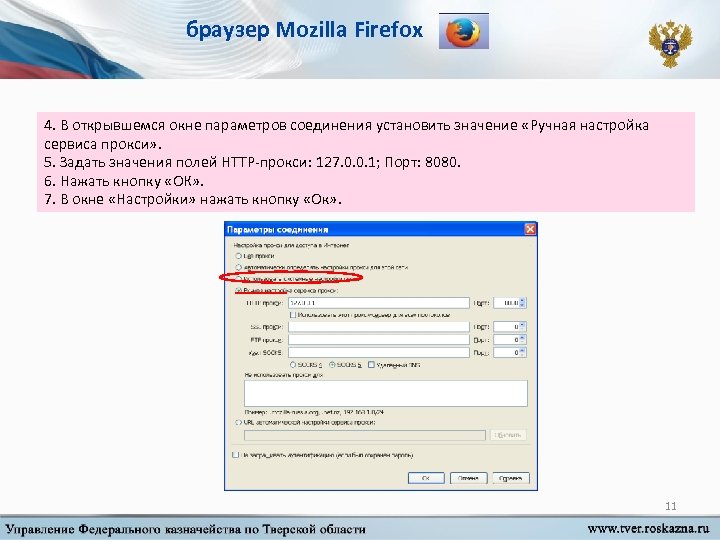

браузер Mozilla Firefox 4. В открывшемся окне параметров соединения установить значение «Ручная настройка сервиса прокси» . 5. Задать значения полей HTTP-прокси: 127. 0. 0. 1; Порт: 8080. 6. Нажать кнопку «ОК» . 7. В окне «Настройки» нажать кнопку «Ок» . 11

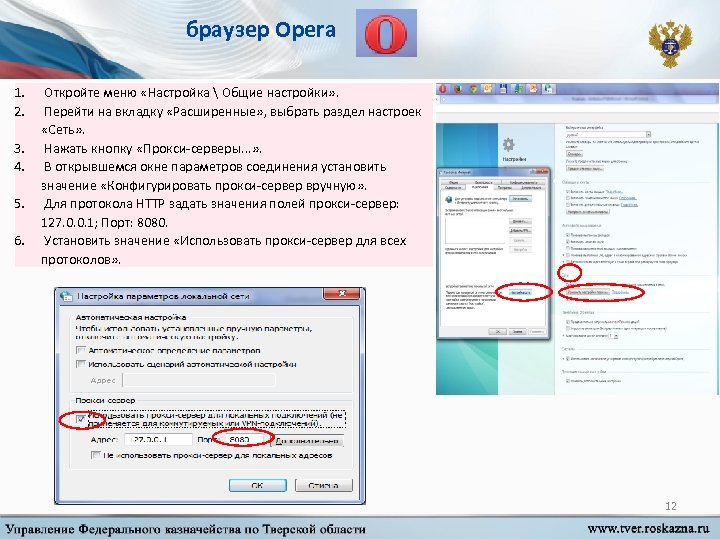

браузер Opera 1. 2. 3. 4. 5. 6. Откройте меню «Настройка Общие настройки» . Перейти на вкладку «Расширенные» , выбрать раздел настроек «Сеть» . Нажать кнопку «Прокси-серверы. . . » . В открывшемся окне параметров соединения установить значение «Конфигурировать прокси-сервер вручную» . Для протокола HTTP задать значения полей прокси-сервер: 127. 0. 0. 1; Порт: 8080. Установить значение «Использовать прокси-сервер для всех протоколов» . 12
Вход в личный кабинет Для входа в личный кабинет системы «Электронный бюджет» необходимо: 1. Вставить ключевой носитель в USB разъем АРМ Пользователя. 2. Запустить веб-обозреватель и перейти на Единый портал бюджетной системы Российской Федерации по адресу в сети Интернет: www. budget. gov. ru 3. На главной странице портала нажать кнопку «Личный кабинет «Электронный бюджет» в центре страницы (Рисунок 1). Рисунок 1. Вход в личный кабинет. 13
Вход в личный кабинет 4. В выпадающем меню активировать ссылку «Вход в личный кабинет системы «Электронный бюджет» для органов государственной власти и местного самоуправления» . Примечание: В случае, если пользователь использует устаревшую версию браузера, ссылка «Вход» может быть недоступна. Для продолжения входа в личный кабинет необходимо перейти по прямой ссылке в сети Интернет: http: //lk. budget. gov. ru/uduwebcenter. 5. На экране отобразится диалог выбора сертификата пользователя (Рисунок 2). 14
Вход в личный кабинет 6. Выбрать сертификат, содержащийся на ключевом носителе, который необходимо использовать для входа в личный кабинет. Примечание: если носитель ключевой информации сертификата пользователя вставлен в АРМ после отображения диалога выбора сертификата пользователя системы, для обновления списка хранилищ сертификата необходимо нажать кнопку «Обновить» . Рисунок 2. Выбор сертификата пользователя. 15
Вход в личный кабинет 7. Указать пароль доступа к ключевому носителю и нажать кнопку «ОК» (если ранее был установлен). 8. В случае успешного входа, на экране отобразится главная страница личного кабинета пользователя системы «Электронный бюджет» (Рисунок 3). 9. В случае неуспешного входа в личный кабинет, на экране отобразится сообщение об ошибке. Иванович Рисунок 3. Личный кабинет пользователя. 16

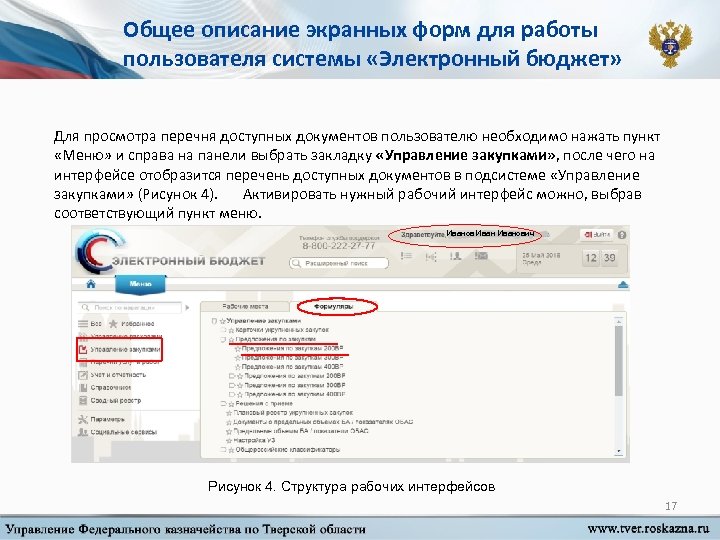

Общее описание экранных форм для работы пользователя системы «Электронный бюджет» Для просмотра перечня доступных документов пользователю необходимо нажать пункт «Меню» и справа на панели выбрать закладку «Управление закупками» , после чего на интерфейсе отобразится перечень доступных документов в подсистеме «Управление закупками» (Рисунок 4). Активировать нужный рабочий интерфейс можно, выбрав соответствующий пункт меню. Иванович Рисунок 4. Структура рабочих интерфейсов 17
Общее описание экранных форм для работы пользователя системы «Электронный бюджет» Для перехода к списковой форме документов определенного вида необходимо в «Меню» выбрать вид деятельности (например, «Управление закупками» ). Далее на закладке «Формуляры» , перемещаясь по дереву навигации, перейти к искомому виду документов. Например, переход по пути «Управление закупками – Предложения по закупкам 200 ВР» откроет списковую форму всех документов «Предложения по закупкам 200 ВР» . 18

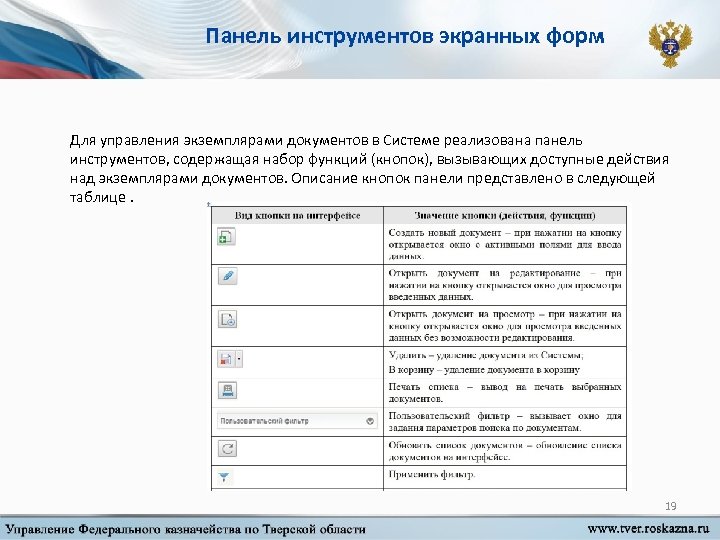

Панель инструментов экранных форм Для управления экземплярами документов в Системе реализована панель инструментов, содержащая набор функций (кнопок), вызывающих доступные действия над экземплярами документов. Описание кнопок панели представлено в следующей таблице. 19

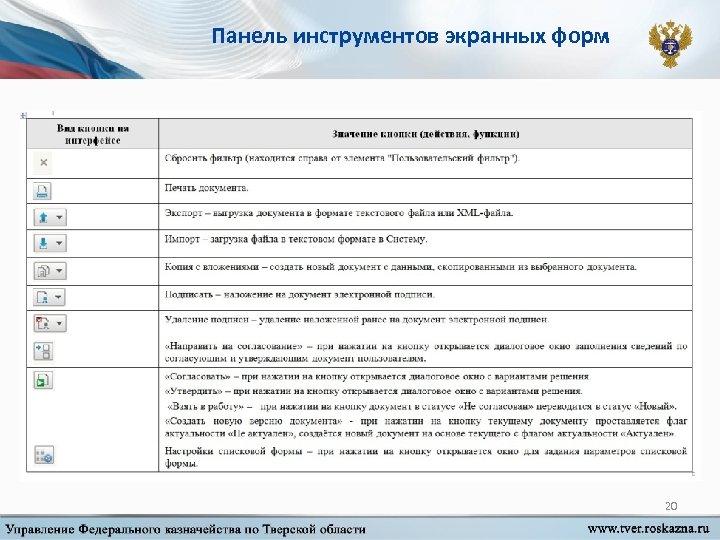

Панель инструментов экранных форм 20
Спасибо за внимание!
