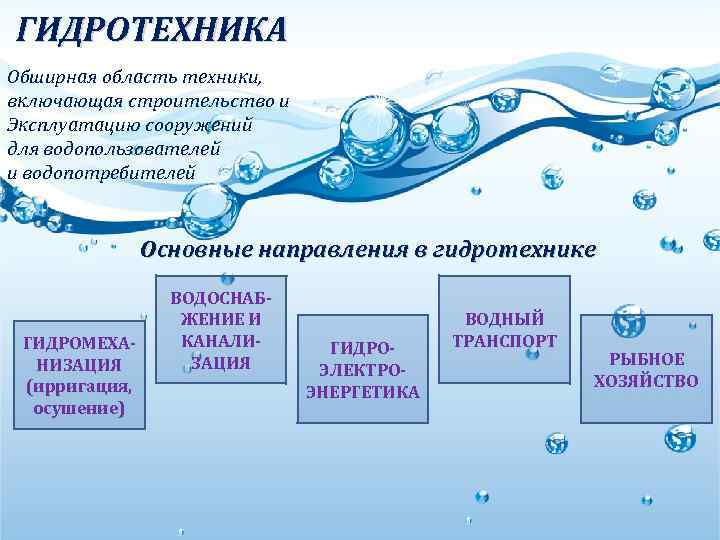

ГИДРОТЕХНИКА Обширная область техники, включающая строительство и Эксплуатацию сооружений для водопользователей и водопотребителей Основные направления в гидротехнике ГИДРОМЕХАНИЗАЦИЯ (ирригация, осушение) ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ ГИДРОЭЛЕКТРОЭНЕРГЕТИКА ВОДНЫЙ ТРАНСПОРТ РЫБНОЕ ХОЗЯЙСТВО

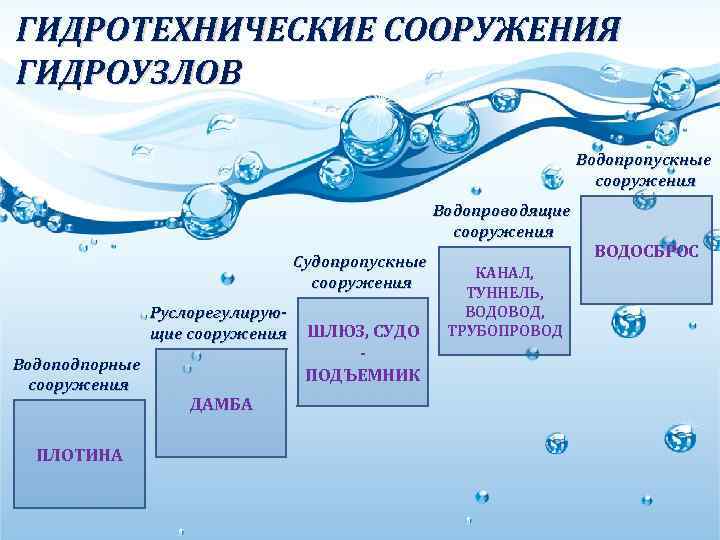

ГИДРОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ ГИДРОУЗЛОВ Водопропускные сооружения Водопроводящие сооружения Судопропускные сооружения Руслорегулирующие сооружения Водоподпорные сооружения ПЛОТИНА ДАМБА ШЛЮЗ, СУДО ПОДЪЕМНИК КАНАЛ, ТУННЕЛЬ, ВОДОВОД, ТРУБОПРОВОД ВОДОСБРОС
ТИПЫ ЖЕЛЕЗОБЕТОННЫХ И БЕТОННЫХ ПЛОТИН ГРАВИТАЦИОННЫЕ ПЛОТИНЫ ПРИМЕРЫ ГРАВИТАЦИОННЫХ ПЛОТИН: 1. 2. 3. 4. Красноярская ГЭС – Усть-Илимская ГЭС – ГЭС Гури – ГЭС Гранд-Кули – высота плотины 124 м. высота плотины 162 м. высота плотины 168 м. Устойчивость и прочность гравитационных плотин при воздействии внешних нагрузок обеспечиваются их собственным весом.
ТИПЫ ЖЕЛЕЗОБЕТОННЫХ И БЕТОННЫХ ПЛОТИН АРОЧНЫЕ ПЛОТИНЫ ПРИМЕРЫ АРОЧНЫХ ПЛОТИН: 1. Плотина Вайонт – 2. Ингурская ГЭС – 3. Чиркейская ГЭС – высота плотины 263, 5 м. высота плотины 271, 5 м. высота плотины 232, 5 м. Арочные плотины передают действующие на них нагрузки в основном на скальные берега ущелья (устойчивы за счет упора в берега)

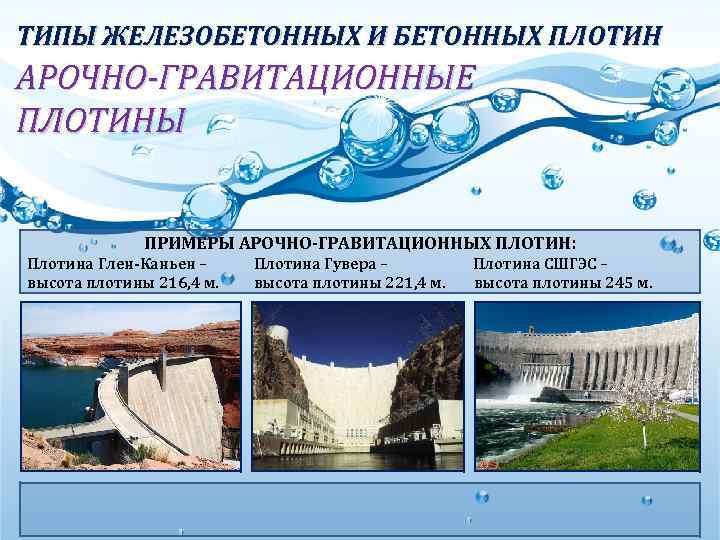

ТИПЫ ЖЕЛЕЗОБЕТОННЫХ И БЕТОННЫХ ПЛОТИН АРОЧНО-ГРАВИТАЦИОННЫЕ ПЛОТИНЫ ПРИМЕРЫ АРОЧНО-ГРАВИТАЦИОННЫХ ПЛОТИН: Плотина Глен-Каньен – высота плотины 216, 4 м. Плотина Гувера – высота плотины 221, 4 м. Плотина СШГЭС – высота плотины 245 м.

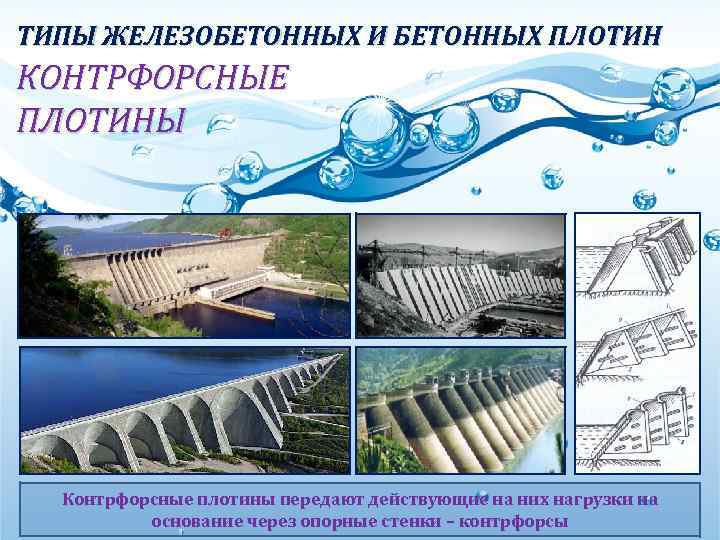

ТИПЫ ЖЕЛЕЗОБЕТОННЫХ И БЕТОННЫХ ПЛОТИН КОНТРФОРСНЫЕ ПЛОТИНЫ Контрфорсные плотины передают действующие на них нагрузки на основание через опорные стенки – контрфорсы

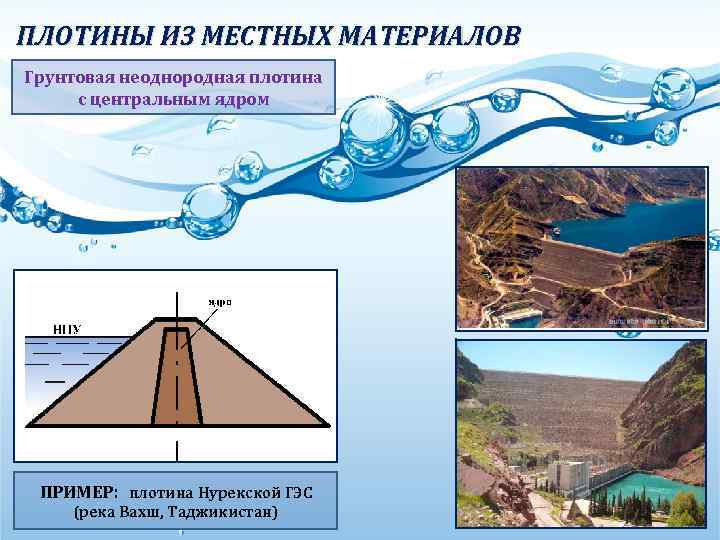

ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ Грунтовая неоднородная плотина с центральным ядром ПРИМЕР: плотина Нурекской ГЭС (река Вахш, Таджикистан)

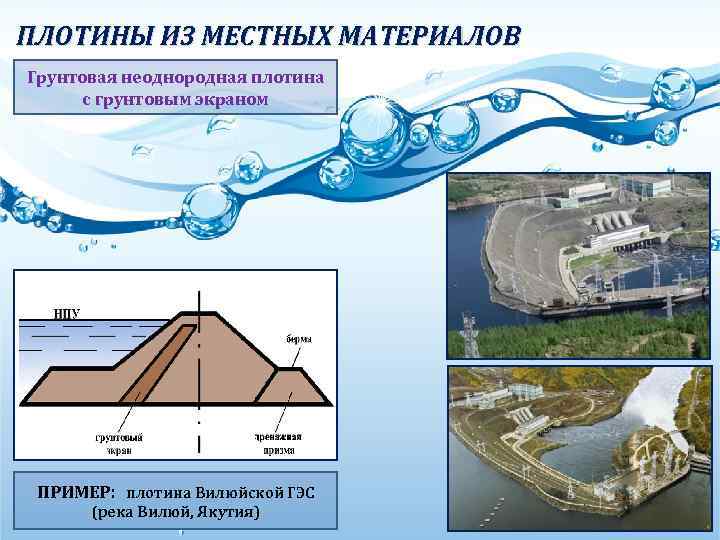

ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ Грунтовая неоднородная плотина с грунтовым экраном ПРИМЕР: плотина Вилюйской ГЭС (река Вилюй, Якутия)

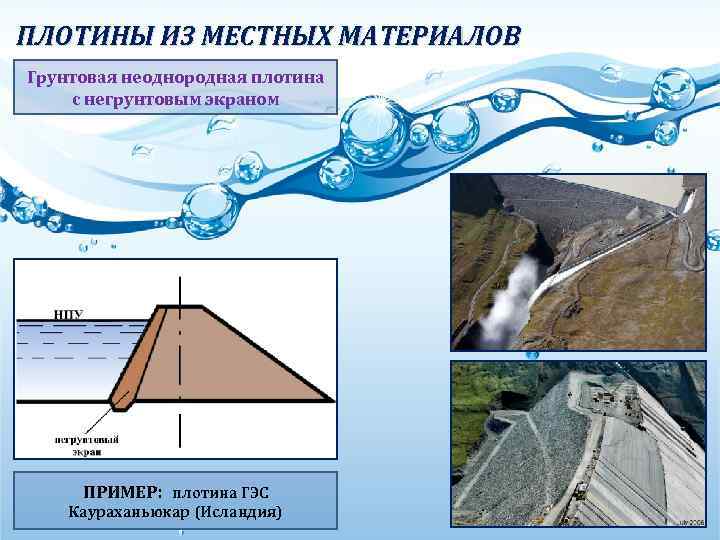

ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ Грунтовая неоднородная плотина с негрунтовым экраном ПРИМЕР: плотина ГЭС Каураханьюкар (Исландия)

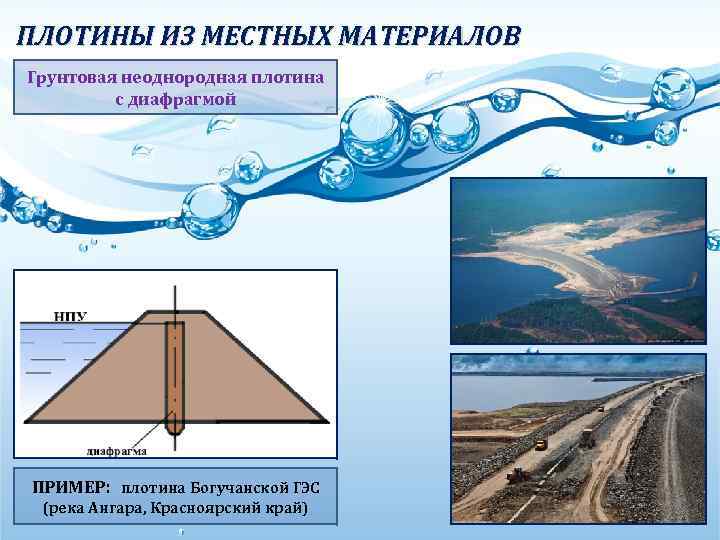

ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ Грунтовая неоднородная плотина с диафрагмой ПРИМЕР: плотина Богучанской ГЭС (река Ангара, Красноярский край)

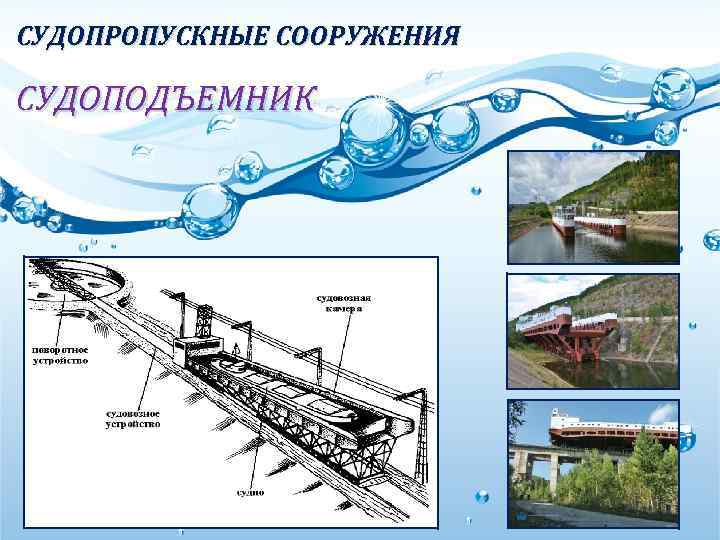

СУДОПРОПУСКНЫЕ СООРУЖЕНИЯ СУДОПОДЪЕМНИК

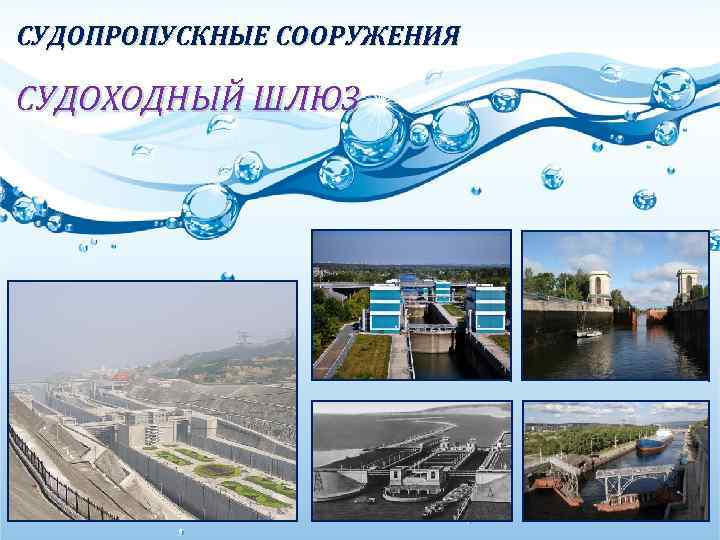

СУДОПРОПУСКНЫЕ СООРУЖЕНИЯ СУДОХОДНЫЙ ШЛЮЗ

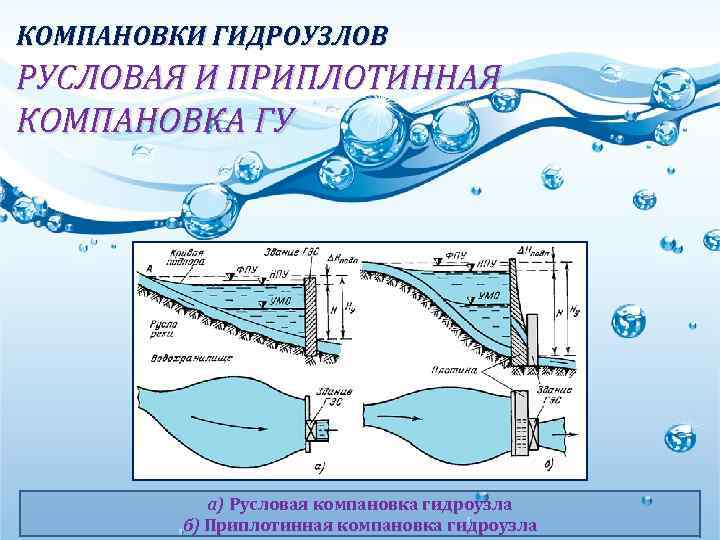

КОМПАНОВКИ ГИДРОУЗЛОВ РУСЛОВАЯ И ПРИПЛОТИННАЯ КОМПАНОВКА ГУ а) Русловая компановка гидроузла б) Приплотинная компановка гидроузла
КОМПАНОВКИ ГИДРОУЗЛОВ РУСЛОВАЯ КОМПАНОВКА ГУ Здание ГЭС является частью напорного фронта (является подпорным сооружением).

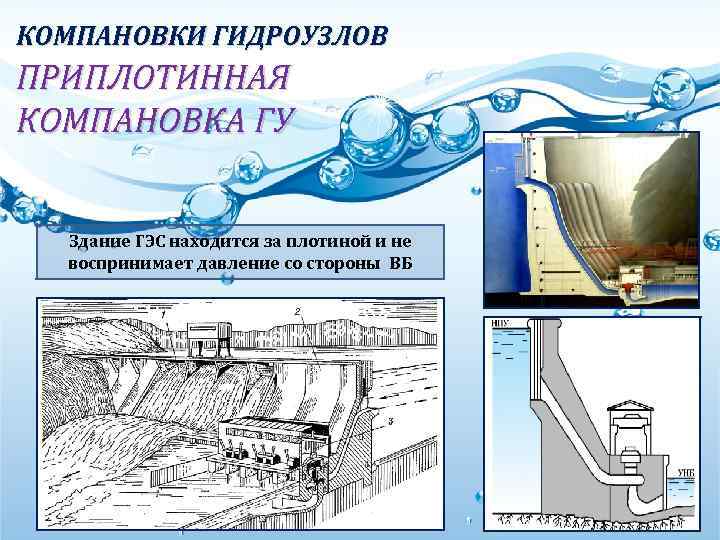

КОМПАНОВКИ ГИДРОУЗЛОВ ПРИПЛОТИННАЯ КОМПАНОВКА ГУ Здание ГЭС находится за плотиной и не воспринимает давление со стороны ВБ
КАСКАДЫ ГИДРОЭЛЕКТРОСТАНЦИЙ «КАСКАД» КУБАНСКИХ ГЭС СХЕМА ВОЛЖСКОГО КАСКАДА ГЭС СХЕМА КАСКАДА ГЭС НА р. ЯНЦЗЫ
ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС ОСНОВНЫЕ ГАСИТЕЛИ ЭНЕРГИИ ПОТОКА В НИЖНЕМ БЬЕФЕ ВОДОБОЙНЫЙ КОЛОДЕЦ ВОДОБОЙНАЯ СТЕНКА

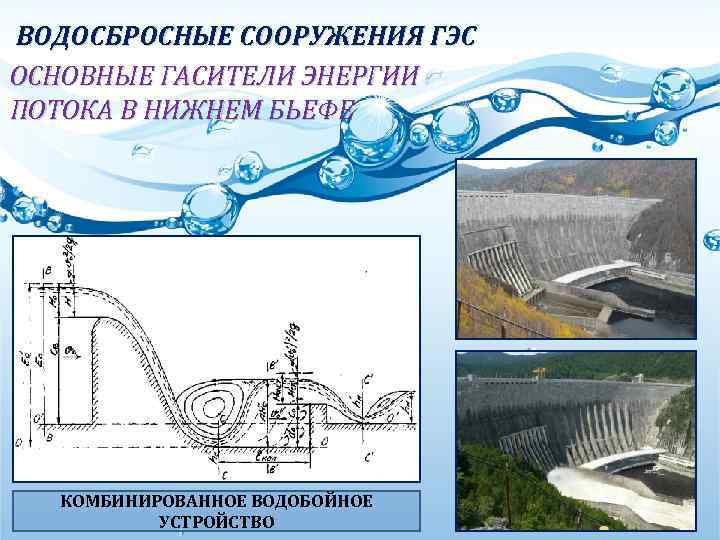

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС ОСНОВНЫЕ ГАСИТЕЛИ ЭНЕРГИИ ПОТОКА В НИЖНЕМ БЬЕФЕ КОМБИНИРОВАННОЕ ВОДОБОЙНОЕ УСТРОЙСТВО

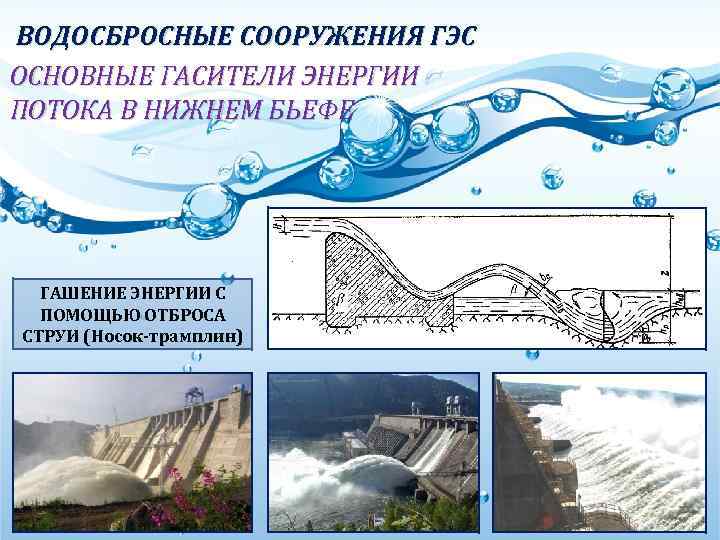

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС ОСНОВНЫЕ ГАСИТЕЛИ ЭНЕРГИИ ПОТОКА В НИЖНЕМ БЬЕФЕ ГАШЕНИЕ ЭНЕРГИИ С ПОМОЩЬЮ ОТБРОСА СТРУИ (Носок-трамплин)

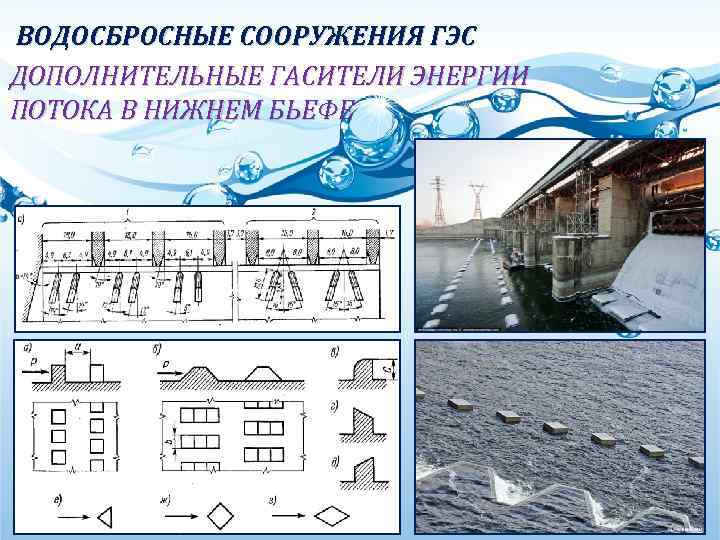

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС ДОПОЛНИТЕЛЬНЫЕ ГАСИТЕЛИ ЭНЕРГИИ ПОТОКА В НИЖНЕМ БЬЕФЕ

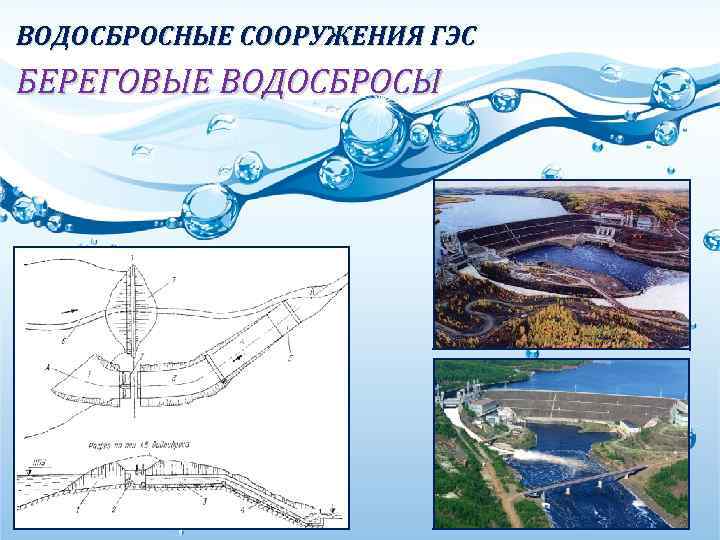

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС БЕРЕГОВЫЕ ВОДОСБРОСЫ

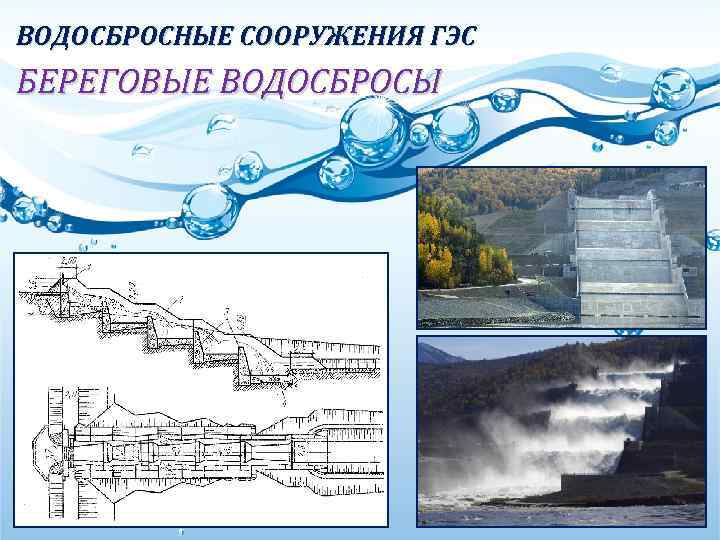

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС БЕРЕГОВЫЕ ВОДОСБРОСЫ

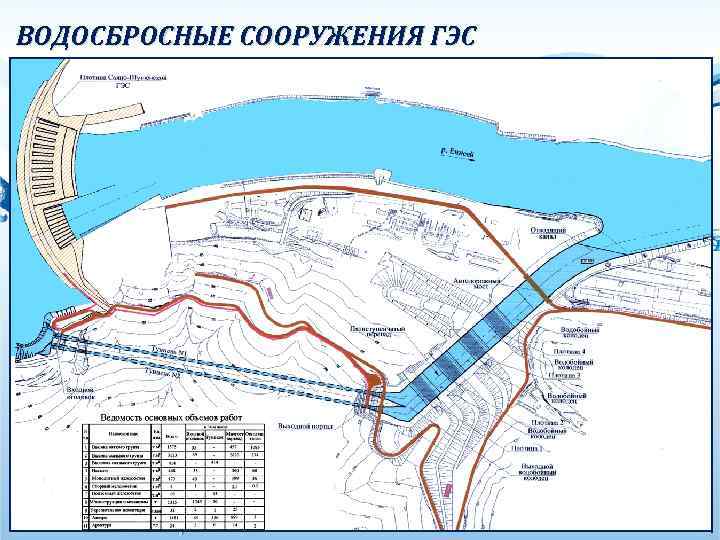

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС
ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС ШАХТНЫЕ ВОДОСБРОСЫ

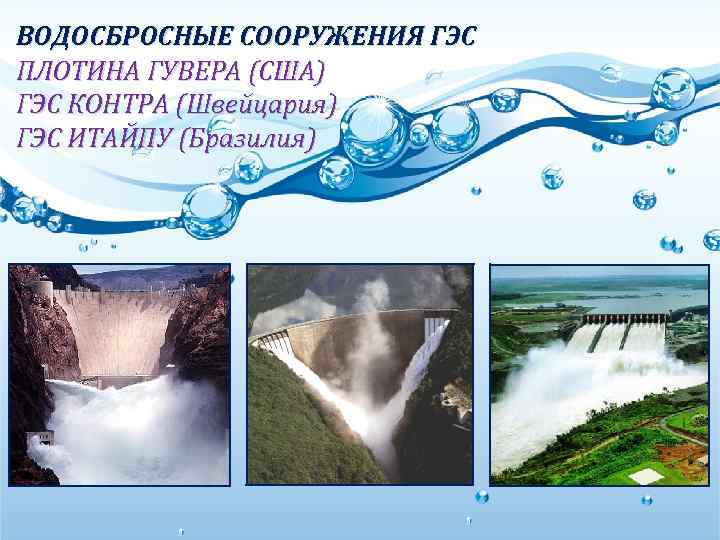

ВОДОСБРОСНЫЕ СООРУЖЕНИЯ ГЭС ПЛОТИНА ГУВЕРА (США) ГЭС КОНТРА (Швейцария) ГЭС ИТАЙПУ (Бразилия)
