ГИДРОПОРШНЕВЫЕ НАСОСНЫЕ АГРЕГАТЫ ГИДРОПОРШНЕВЫЕ НАСОСНЫЕ АГРЕГАТЫ

УСТАНОВКИ ГИДРОПОРШНЕВЫХ НАСОСОВ ДЛЯ ДОБЫЧИ НЕФТИ Конструктивно гидропоршневая насосная установка (ГПНУ) представляет собой: скважинный УСТАНОВКИ ГИДРОПОРШНЕВЫХ НАСОСОВ ДЛЯ ДОБЫЧИ НЕФТИ Конструктивно гидропоршневая насосная установка (ГПНУ) представляет собой: скважинный насос и гидродвигатель, объединенные в один агрегат – гидропоршневой погружной насосный агрегат (ГПНА), колонны насосно-компрессорных труб, блок подготовки рабочей жидкости и насосный блок. Гидропоршневые установки позволяют эксплуатировать скважины с динамическим уровнем до 4500 м, с максимальным дебитом до 1200 м 3/сут при высоком содержании в пластовой жидкости воды (до 98 %), песка (до 2 %) и агрессивных компонентов.

а - центробежный насос; б - узел гидрозащиты; в - погружной электродвнгателъ; г - а - центробежный насос; б - узел гидрозащиты; в - погружной электродвнгателъ; г - компенсатор а - невставной насос с штоком типа НГН-1; б - невставной насос с ловителем типа НГН-2; 1 - нагнетательные клапаны, 2 - цилиндры, 3 - плунжеры; 4 - патрубки-удлинители; 5 - всасывающие клапаны, 6 седла конусов, 7 - захватный шток, 8 - второй нагнетательный клапан, 9 - ловитель, 10 - наконечник для захвата клапана; в - вставной насос типа НГВ-1: 1 штанга, 2 - НКТ, 3 - посадочный конус, 4 - замковая опора, 5 - цилиндр, 6 - плунжер, 7 - направляющая трубка

ГИДРОПОРШНЕВЫЕ НАСОСНЫЕ АГРЕГАТЫ ПРИМЕНЯЮТСЯ ДЛЯ ЭКСПЛУАТАЦИИ СКВАЖИН С САМЫМИ РАЗНООБРАЗНЫМИ ХАРАКТЕРИСТИКАМИ И РАЗЛИЧНОЙ ГЛУБИНЫ, ГИДРОПОРШНЕВЫЕ НАСОСНЫЕ АГРЕГАТЫ ПРИМЕНЯЮТСЯ ДЛЯ ЭКСПЛУАТАЦИИ СКВАЖИН С САМЫМИ РАЗНООБРАЗНЫМИ ХАРАКТЕРИСТИКАМИ И РАЗЛИЧНОЙ ГЛУБИНЫ, НАЧИНАЯ ОТ БОЛЬШУЮ ИЛИ МЕНЬШУЮ 250 М, ПРИЧЕМ ПРИМЕНЕНИЕ ИХ ДАЕТ ЭКОНОМИЧЕСКУЮ ВЫГОДУ В ЗАВИСИМОСТИ ОТ МЕСТНЫХ УСЛОВИЙ. НО НАРЯДУ С ПРИМЕНЕНИЕМ ДЛЯ ЭКСПЛУАТАЦИИ ОБЫЧНЫХ НЕФТЯНЫХ СКВАЖИН ОНИ ШИРОКО ПРИМЕНЯЮТСЯ И ДЛЯ ЭКСПЛУАТАЦИИ СКВАЖИН ОСЛОЖНЕННЫХ, ПРИЧЕМ В ЭТИХ СЛУЧАЯХ ПРИМЕНЕНИЕ ИХ ОБЫЧНО ГИДРОПОРШНЕВЫМИ НАСОСНЫМИ АГРЕГАТАМИ ЭФФЕКТИВНО ЭКСПЛУАТИРУЮТСЯ НАКЛОННОНАПРАВЛЕННЫЕ СКВАЖИНЫ В РАЗЛИЧНЫХ РАЙОНАХ. В ЧАСТНОСТИ, ОНИ ШИРОКО ПРИМЕНЯЮТСЯ ДЛЯ ЭКСПЛУАТАЦИИ МОРСКИХ НАПРАВЛЕННЫХ СКВАЖИН, ПРОБУРЕННЫХ С БЕРЕГА. РАЗРАБОТАНО НЕСКОЛЬКО СПОСОБОВ РАЗДЕЛЬНОЙ ДАЕТ ОСОБЕННО БОЛЬШОЙ ЭКОНОМИЧЕСКИЙ ЭФФЕКТ. ЭКСПЛУАТАЦИИ ДВУХ НЕФТЕНОСНЫХ ГОРИЗОНТОВ В ОДНОЙ СКВАЖИНЕ ПРИ ПОМОЩИ ГИДРОПОРШНЕВЫХ НАСОСНЫХ АГРЕГАТОВ. а – подъем насоса; б – работа насоса; 1 – трубопровод; 2 – емкость для рабочей жидкости; 3 – всасывающий трубопровод; 4 – силовой насос; 5 – манометр; 6 – сепаратор; 7 – выкидная линия; 8 – напорный трубопровод; 9 – оборудование устья скважины; 10 – 63 мм трубы; 11 – 102 мм трубы; 12 – обсадная колонна; 13 – гидропоршневой насос (сбрасываемый); 14 – седло гидропоршневого насоса; 15 – конус посадочный; 16 – обратный клапан; I — рабочая жидкость; II — добываемая жидкость; III — смесь отработанной и добытой жидкости.

НАГЛЯДНЫЕ СХЕМЫ: НАГЛЯДНЫЕ СХЕМЫ:

СФЕРЫ ПРИМЕНЕНИЯ ГНПА: Гидропоршневые насосные агрегаты применяются различными фирмами для эксплуатации разнообразнейших по характеристике СФЕРЫ ПРИМЕНЕНИЯ ГНПА: Гидропоршневые насосные агрегаты применяются различными фирмами для эксплуатации разнообразнейших по характеристике месторождений, причем каждая из фирм пользуется своей системой учета эксплуатационных расходов. Судить об экономической эффективности оборудования в тех или иных условиях можно, очевидно, лишь проведя сравнительный анализ различных методов эксплуатации в одинаковых условиях. Гидропоршневые насосные агрегаты имеют ряд больших преимуществ перед другими типами оборудования и для эксплуатации скважин, но есть у них и недостатки. Как преимущества, так и недостатки неодинаково проявляются в различных условиях эксплуатации.

ГИДРОПОРШНЕВОЙ НАСОСНЫЙ АГРЕГАТ ВКЛЮЧАЕТ В СЕБЯ Гидропоршневой насосный агрегат включает в себя поршень. Рассмотренный ГИДРОПОРШНЕВОЙ НАСОСНЫЙ АГРЕГАТ ВКЛЮЧАЕТ В СЕБЯ Гидропоршневой насосный агрегат включает в себя поршень. Рассмотренный гидропоршневой насосный агрегат может работать в скважинах, оборудованных не только двумя концентричными колоннами насосных труб или одной колонной труб и пакером но и в скважинах, оборудованных двумя параллельными колоннами насосных труб при соответствующем изменении схемы седла.

УСЛОВИЯ РАБОТЫ ГПНА Так как гидропоршневой насосный агрегат находится на глубине и имеет малый УСЛОВИЯ РАБОТЫ ГПНА Так как гидропоршневой насосный агрегат находится на глубине и имеет малый диаметр, непосредственное экспериментальное исследование его связано со значительными методологическими трудностями. Единственно возможным методом измерения и записи необходимых величин в данном случае может быть только электрический. Для записи индикаторных диаграмм могут быть использованы малогабаритные датчики, в которых используется эффект изменения сопротивления манганиновой проволоки под действием давления жидкости и тензометрические датчики с упругими элементами. Применение датчиков этого типа вызывает необходимость введения в электрическую измерительную схему высококачественного усилителя. Так как гидропоршневой насосный агрегат сбрасываемого типа должен иметь очень небольшой наружный диаметр, в некоторых случаях часть каналов размещается в седле агрегата, спускаемом в скважину на колонне насосных труб. При таком решении для разобщения различных полостей агрегата на нем устанавливаются самоуплотняющиеся резиновые манжеты или кольца.

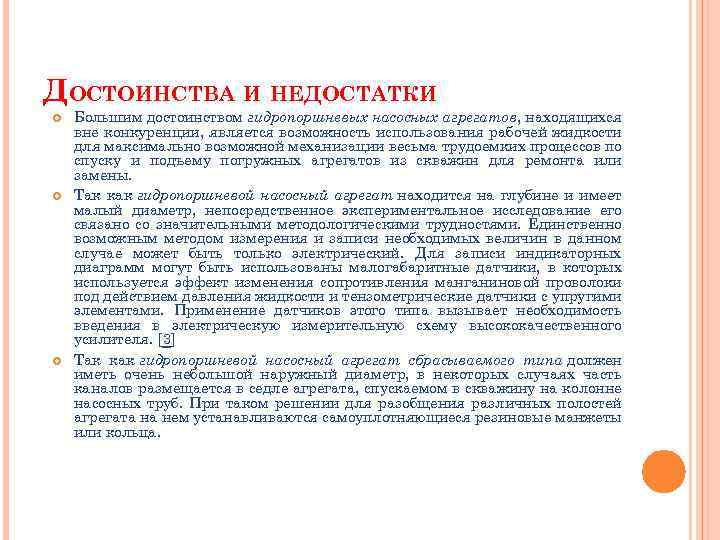

ДОСТОИНСТВА И НЕДОСТАТКИ Большим достоинством гидропоршневых насосных агрегатов, находящихся вне конкуренции, является возможность использования ДОСТОИНСТВА И НЕДОСТАТКИ Большим достоинством гидропоршневых насосных агрегатов, находящихся вне конкуренции, является возможность использования рабочей жидкости для максимально возможной механизации весьма трудоемких процессов по спуску и подъему погружных агрегатов из скважин для ремонта или замены. Так как гидропоршневой насосный агрегат находится на глубине и имеет малый диаметр, непосредственное экспериментальное исследование его связано со значительными методологическими трудностями. Единственно возможным методом измерения и записи необходимых величин в данном случае может быть только электрический. Для записи индикаторных диаграмм могут быть использованы малогабаритные датчики, в которых используется эффект изменения сопротивления манганиновой проволоки под действием давления жидкости и тензометрические датчики с упругими элементами. Применение датчиков этого типа вызывает необходимость введения в электрическую измерительную схему высококачественного усилителя. [3] Так как гидропоршневой насосный агрегат сбрасываемого типа должен иметь очень небольшой наружный диаметр, в некоторых случаях часть каналов размещается в седле агрегата, спускаемом в скважину на колонне насосных труб. При таком решении для разобщения различных полостей агрегата на нем устанавливаются самоуплотняющиеся резиновые манжеты или кольца.

СПУСК ГПНА Насосная установка с погружным гидропоршневым агрегатом состоит из погружного и наземного оборудования СПУСК ГПНА Насосная установка с погружным гидропоршневым агрегатом состоит из погружного и наземного оборудования и устьевой головки. Гидропоршневой насосный агрегат может применяться для спуска в скважину двух концентрических или параллельных колонн насосных труб и одной колонны насосных труб с установкой пакера ниже насоса.

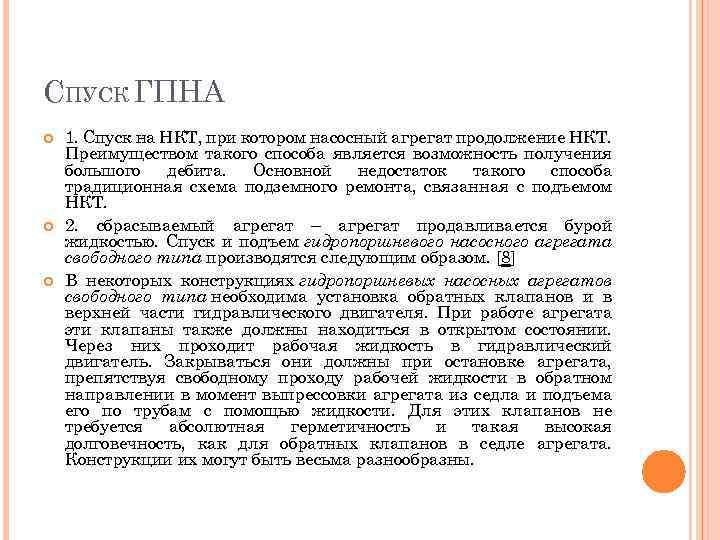

СПУСК ГПНА 1. Спуск на НКТ, при котором насосный агрегат продолжение НКТ. Преимуществом такого СПУСК ГПНА 1. Спуск на НКТ, при котором насосный агрегат продолжение НКТ. Преимуществом такого способа является возможность получения большого дебита. Основной недостаток такого способа традиционная схема подземного ремонта, связанная с подъемом НКТ. 2. сбрасываемый агрегат – агрегат продавливается бурой жидкостью. Спуск и подъем гидропоршневого насосного агрегата свободного типа производятся следующим образом. [8] В некоторых конструкциях гидропоршневых насосных агрегатов свободного типа необходима установка обратных клапанов и в верхней части гидравлического двигателя. При работе агрегата эти клапаны также должны находиться в открытом состоянии. Через них проходит рабочая жидкость в гидравлический двигатель. Закрываться они должны при остановке агрегата, препятствуя свободному проходу рабочей жидкости в обратном направлении в момент выпрессовки агрегата из седла и подъема его по трубам с помощью жидкости. Для этих клапанов не требуется абсолютная герметичность и такая высокая долговечность, как для обратных клапанов в седле агрегата. Конструкции их могут быть весьма разнообразны.

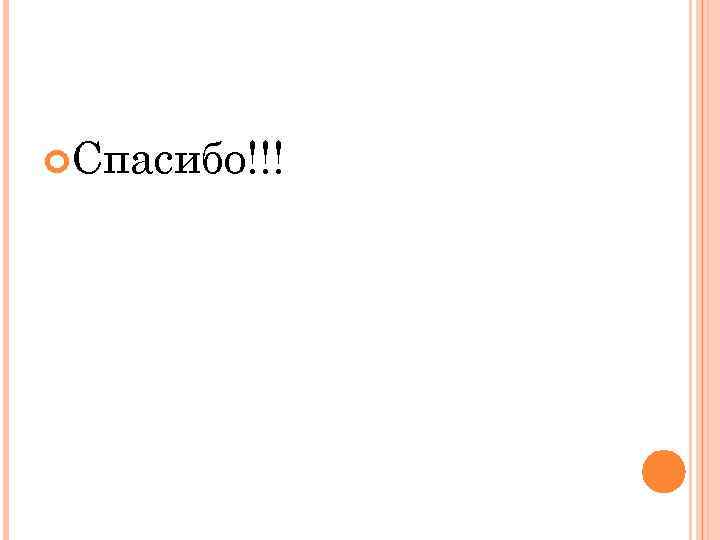

 Спасибо!!! Спасибо!!!
