Гидроизоляция зданий и сооружений Защита зданий и

Гидроизоляция зданий и сооружений

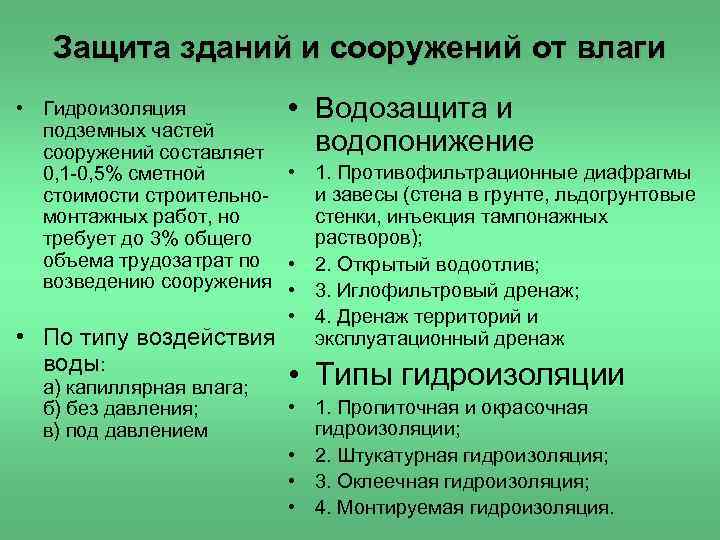

Защита зданий и сооружений от влаги • Гидроизоляция • Водозащита и подземных частей водопонижение сооружений составляет • 1. Противофильтрационные диафрагмы 0, 1 -0, 5% сметной и завесы (стена в грунте, льдогрунтовые стоимости строительностенки, инъекция тампонажных монтажных работ, но растворов); требует до 3% общего объема трудозатрат по • 2. Открытый водоотлив; возведению сооружения • 3. Иглофильтровый дренаж; • 4. Дренаж территорий и эксплуатационный дренаж • По типу воздействия воды: • Типы гидроизоляции а) капиллярная влага; • 1. Пропиточная и окрасочная б) без давления; гидроизоляции; в) под давлением • 2. Штукатурная гидроизоляция; • 3. Оклеечная гидроизоляция; • 4. Монтируемая гидроизоляция.

Причины возникновения сырости в зданиях Паронепроницаемое покрытие Уровень капиллярной влаги Hк max Уровень подземных вод

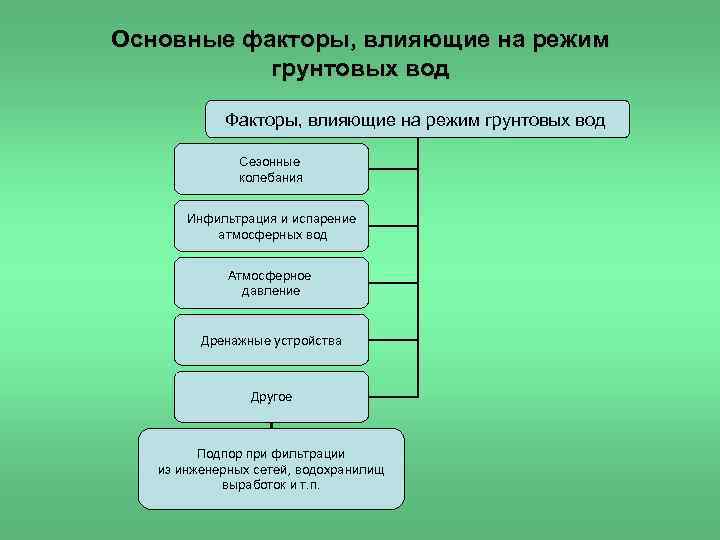

Основные факторы, влияющие на режим грунтовых вод Факторы, влияющие на режим грунтовых вод Сезонные колебания Инфильтрация и испарение атмосферных вод Атмосферное давление Дренажные устройства Другое Подпор при фильтрации из инженерных сетей, водохранилищ выработок и т. п.

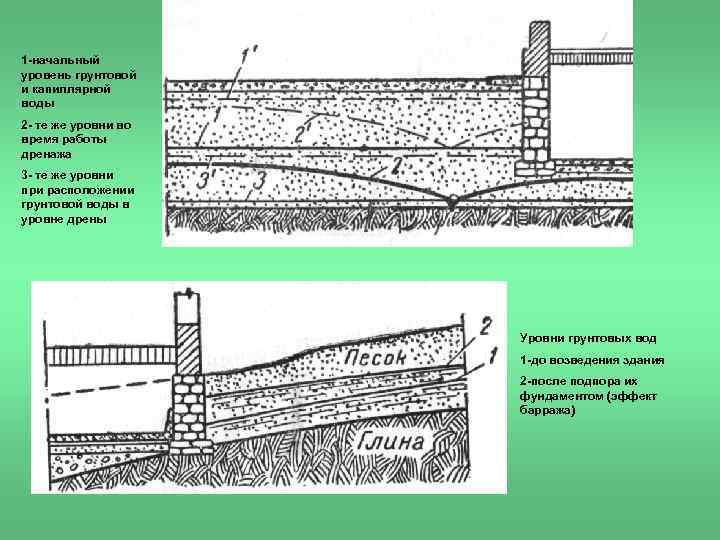

1 начальный уровень грунтовой и капиллярной воды 2 те же уровни во время работы дренажа 3 те же уровни при расположении грунтовой воды в уровне дрены Уровни грунтовых вод 1 до возведения здания 2 после подпора их фундаментом (эффект барража)

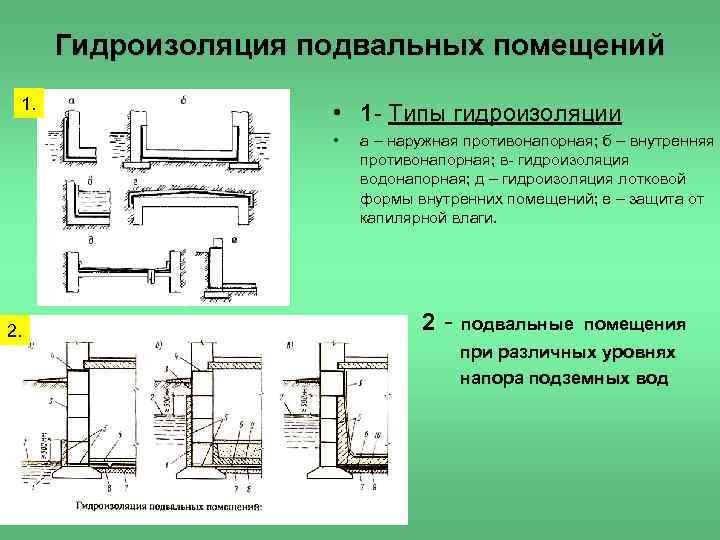

Гидроизоляция подвальных помещений 1. • 1 - Типы гидроизоляции • 2. • • • а – наружная противонапорная; б – внутренняя противонапорная; в- гидроизоляция водонапорная; д – гидроизоляция лотковой формы внутренних помещений; е – защита от капилярной влаги. 2 - подвальные помещения при различных уровнях напора подземных вод

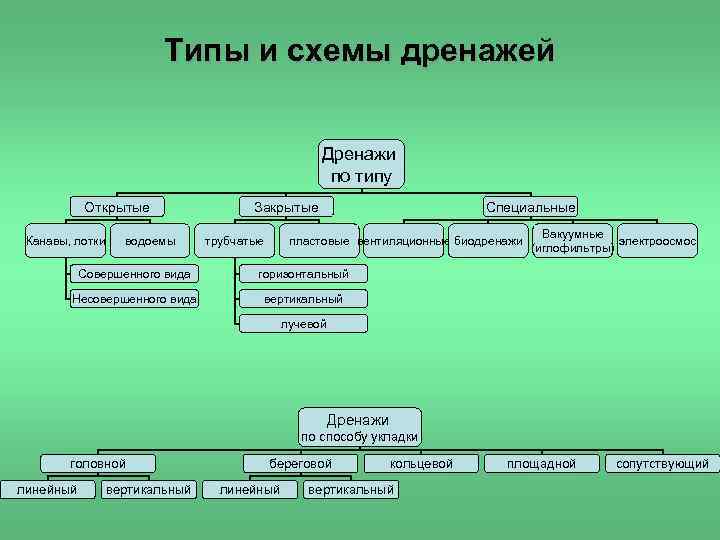

Типы и схемы дренажей Дренажи по типу Открытые Канавы, лотки водоемы Закрытые трубчатые Специальные пластовые вентиляционные биодренажи Совершенного вида горизонтальный Несовершенного вида Вакуумные электроосмос (иглофильтры) вертикальный лучевой Дренажи по способу укладки головной линейный вертикальный береговой линейный кольцевой вертикальный площадной сопутствующий

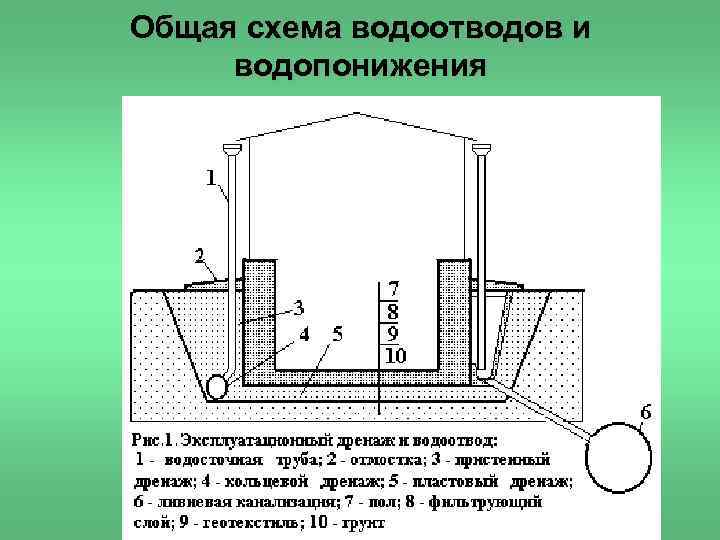

Общая схема водоотводов и водопонижения

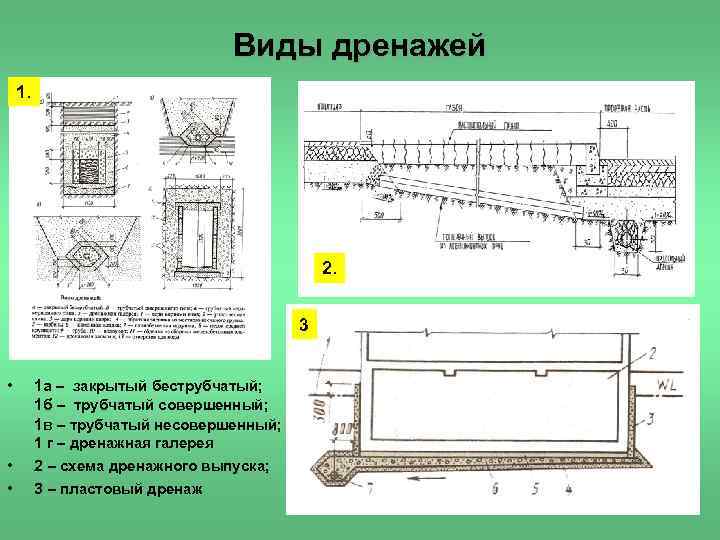

Виды дренажей 1. 2. 3 • 1 а – закрытый беструбчатый; 1 б – трубчатый совершенный; 1 в – трубчатый несовершенный; 1 г – дренажная галерея • • 2 – схема дренажного выпуска; 3 – пластовый дренаж

Виды дренажей 1. • 1. Эксплуатационный дренаж • • • а) с выпуском воды в ливневую канализацию; б) с откачкой воды из сооружения 1 – пластовый дренаж; 2 – пристенный дренаж; 3 – трубчатая дрена • 2. Лучевой дренаж • 1. – шахта; 2 – лучевые горизонтальные скважины; 3 – центробежные насосы 2.

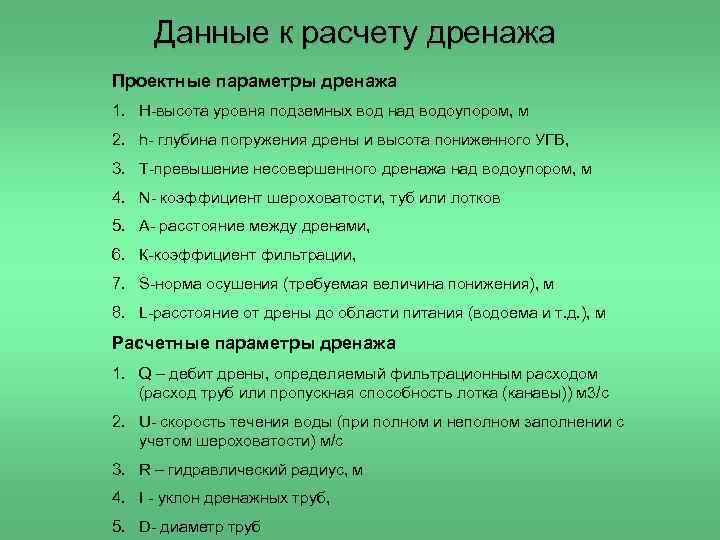

Данные к расчету дренажа Проектные параметры дренажа 1. Н-высота уровня подземных вод над водоупором, м 2. h- глубина погружения дрены и высота пониженного УГВ, 3. T-превышение несовершенного дренажа над водоупором, м 4. N- коэффициент шероховатости, туб или лотков 5. А- расстояние между дренами, 6. К-коэффициент фильтрации, 7. S-норма осушения (требуемая величина понижения), м 8. L-расстояние от дрены до области питания (водоема и т. д. ), м Расчетные параметры дренажа 1. Q – дебит дрены, определяемый фильтрационным расходом (расход труб или пропускная способность лотка (канавы)) м 3/с 2. U- скорость течения воды (при полном и неполном заполнении с учетом шероховатости) м/с 3. R – гидравлический радиус, м 4. I - уклон дренажных труб, 5. D- диаметр труб

Водопонижение (схема глубинного водопонижения) • а) одноярусное расположение • б) многоярусное • 1 - насосная станция; 2 – гибкие шланги; 3 – коллектор; 4 – иглофильтры; 5 – депрессионная воронка

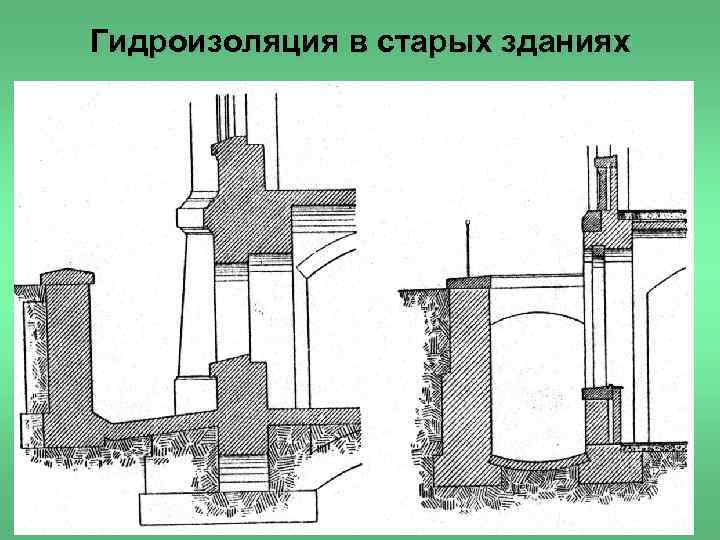

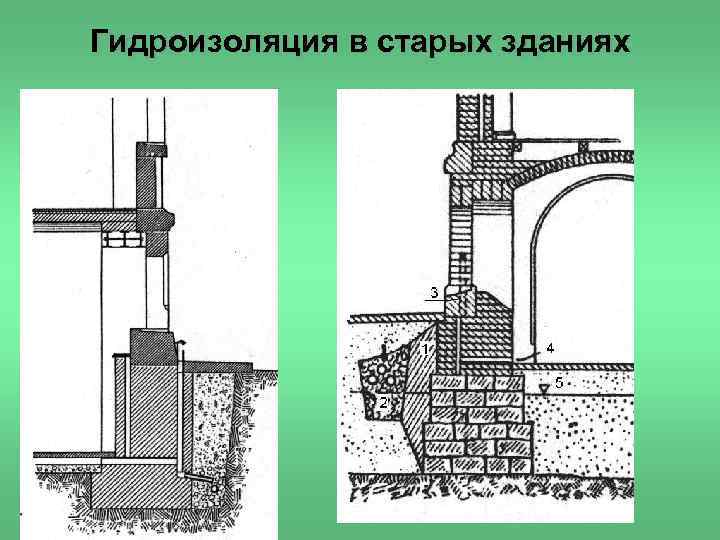

Гидроизоляция в старых зданиях

Гидроизоляция в старых зданиях

Материалы для гидроизоляции

Устройство гидроизоляции в подземном сооружении, построенном открытым способом • • • • 1 – почвенный слой; 2 – глиняный замок; 3 – геотекстиль; 4 песчаный дренаж; 5 – полиэтилен; 6 – утеплитель (пенополистирол); 7 – гидроизоляционная мембрана; 8 цементно-песчаная стяжка; 9 – бетонная плита перекрытия; 10 – несущая стена; 11 – дренажная труба; 12 – обратная засыпка; 13 – слой щебня; 14 – галтель и з раствора; 15 – пароизоляция (полиэтилен); 16 – бетонная плита

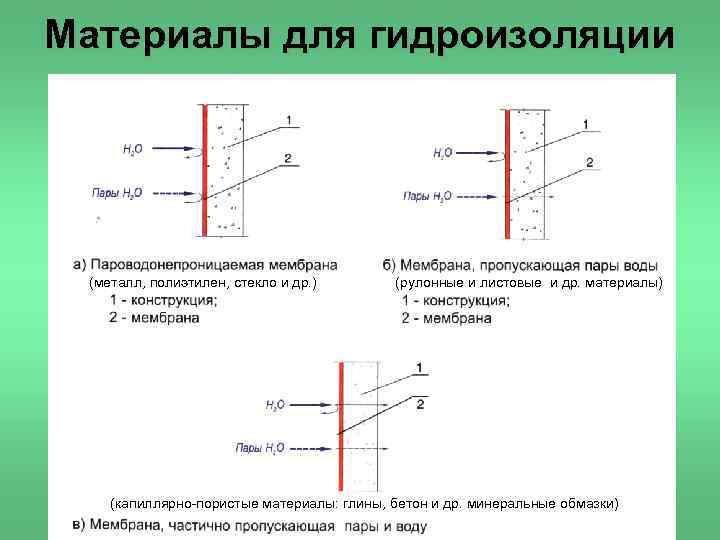

Материалы для гидроизоляции (металл, полиэтилен, стекло и др. ) (рулонные и листовые и др. материалы) (капиллярно-пористые материалы: глины, бетон и др. минеральные обмазки)

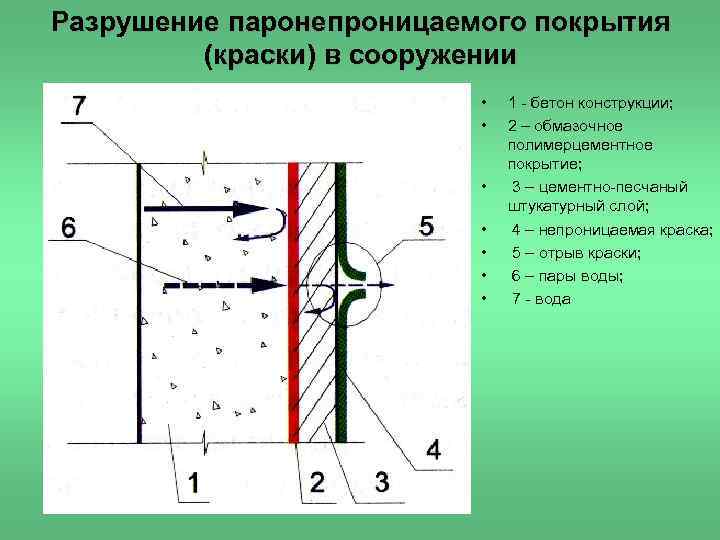

Разрушение паронепроницаемого покрытия (краски) в сооружении • • 1 - бетон конструкции; 2 – обмазочное полимерцементное покрытие; 3 – цементно-песчаный штукатурный слой; 4 – непроницаемая краска; 5 – отрыв краски; 6 – пары воды; 7 - вода

Используемые материалы (монтируемая гидроизоляция) Дренажные маты Производител Наименовани ь, поставщик е Характеристи ка Sheet drain Интер. Аква (М), www. aha. ru/~a qua Двухслойные панели: лист с выступами + геотекстиль Megadrain 1230, 1240 «Polyfelt» 2 х25 м в (Австрия), рулоне 30 кг www. polyfelt. ru. Т/ф в Москве (095)7375574

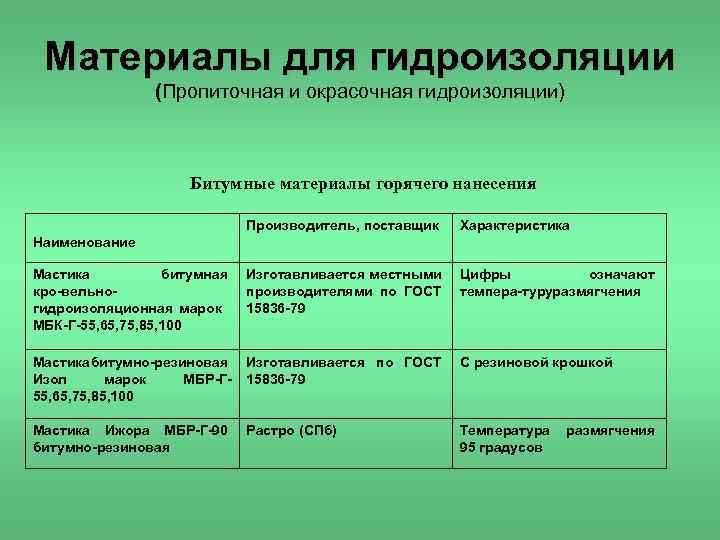

Материалы для гидроизоляции (Пропиточная и окрасочная гидроизоляции) Битумные материалы горячего нанесения Производитель, поставщик Характеристика Мастика битумная кро вельно гидроизоляционная марок МБК Г 55, 65, 75, 85, 100 Изготавливается местными производителями по ГОСТ 15836 79 Цифры означают темпера туруразмягчения Мастикабитумно резиновая Изол марок МБР Г 55, 65, 75, 85, 100 Изготавливается по ГОСТ 15836 79 С резиновой крошкой Мастика Ижора МБР Г 90 битумно резиновая Растро (СПб) Температура 95 градусов Наименование размягчения

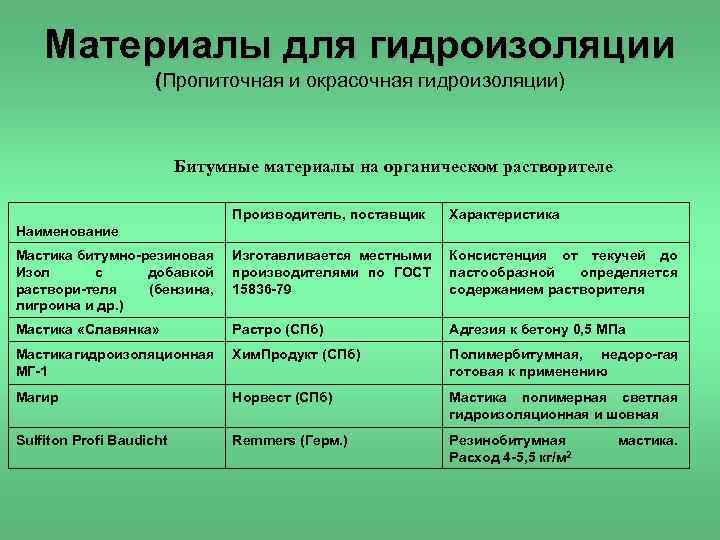

Материалы для гидроизоляции (Пропиточная и окрасочная гидроизоляции) Битумные материалы на органическом растворителе Производитель, поставщик Характеристика Мастика битумно резиновая Изол с добавкой раствори теля (бензина, лигроина и др. ) Изготавливается местными производителями по ГОСТ 15836 79 Консистенция от текучей до пастообразной определяется содержанием растворителя Мастика «Славянка» Растро (СПб) Адгезия к бетону 0, 5 МПа Мастика гидроизоляционная МГ 1 Хим. Продукт (СПб) Полимербитумная, недоро гая , готовая к применению Магир Норвест (СПб) Мастика полимерная светлая гидроизоляционная и шовная Sulfiton Profi Baudicht Remmers (Герм. ) Резинобитумная Расход 4 5, 5 кг/м 2 Наименование мастика.

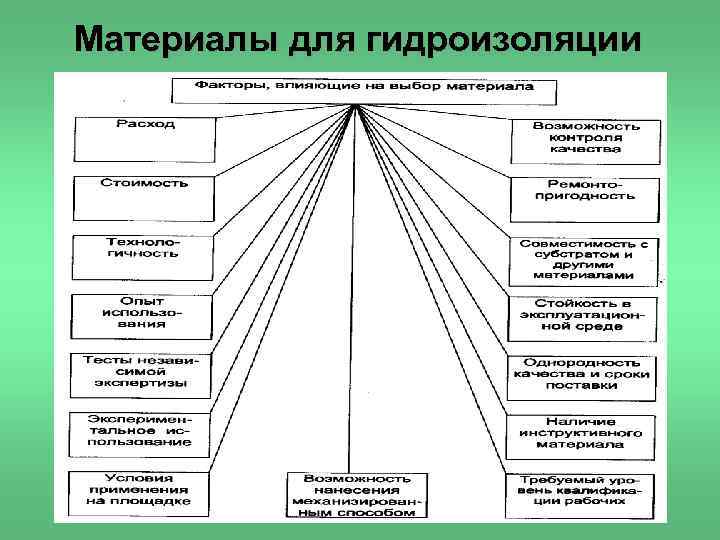

Материалы для гидроизоляции

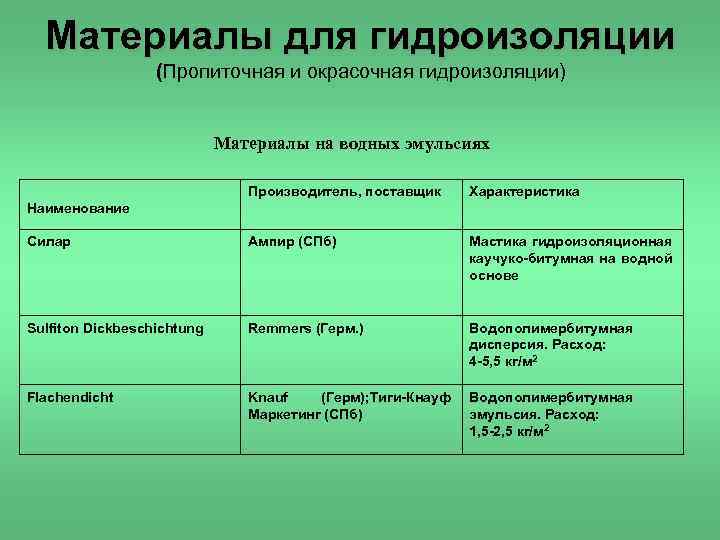

Материалы для гидроизоляции (Пропиточная и окрасочная гидроизоляции) Материалы на водных эмульсиях Производитель, поставщик Характеристика Силар Ампир (СПб) Мастика гидроизоляционная каучуко битумная на водной основе Sulfiton Dickbeschichtung Remmers (Герм. ) Водополимербитумная дисперсия. Расход: 4 5, 5 кг/м 2 Flachendicht Knauf (Герм); Тиги Кнауф Маркетинг (СПб) Водополимербитумная эмульсия. Расход: 1, 5 2, 5 кг/м 2 Наименование

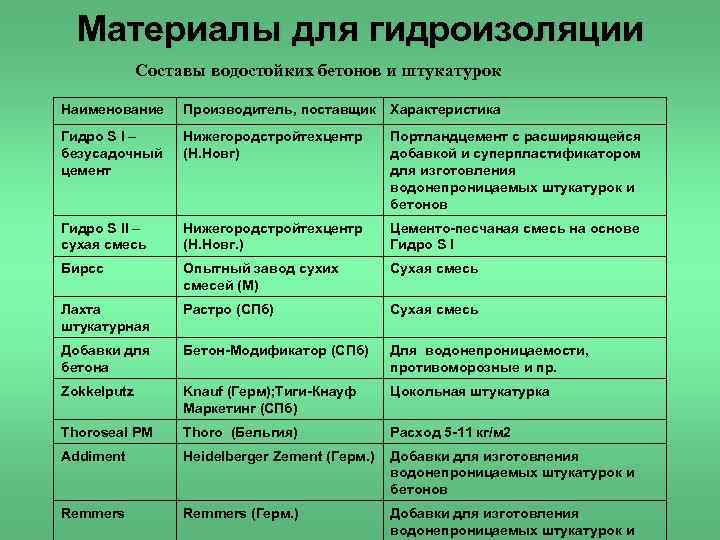

Материалы для гидроизоляции Составы водостойких бетонов и штукатурок Наименование Производитель, поставщик Характеристика Гидро S I – безусадочный цемент Нижегородстройтехцентр (Н. Новг) Портландцемент с расширяющейся добавкой и суперпластификатором для изготовления водонепроницаемых штукатурок и бетонов Гидро S II – сухая смесь Нижегородстройтехцентр (Н. Новг. ) Цементо песчаная смесь на основе Гидро S I Бирсс Опытный завод сухих смесей (М) Сухая смесь Лахта штукатурная Растро (СПб) Сухая смесь Добавки для бетона Бетон Модификатор (СПб) Для водонепроницаемости, противоморозные и пр. Zokkelputz Knauf (Герм); Тиги Кнауф Маркетинг (СПб) Цокольная штукатурка Thoroseal PM Thoro (Бельгия) Расход 5 11 кг/м 2 Addiment Heidelberger Zement (Герм. ) Добавки для изготовления водонепроницаемых штукатурок и бетонов Remmers (Герм. ) Добавки для изготовления водонепроницаемых штукатурок и

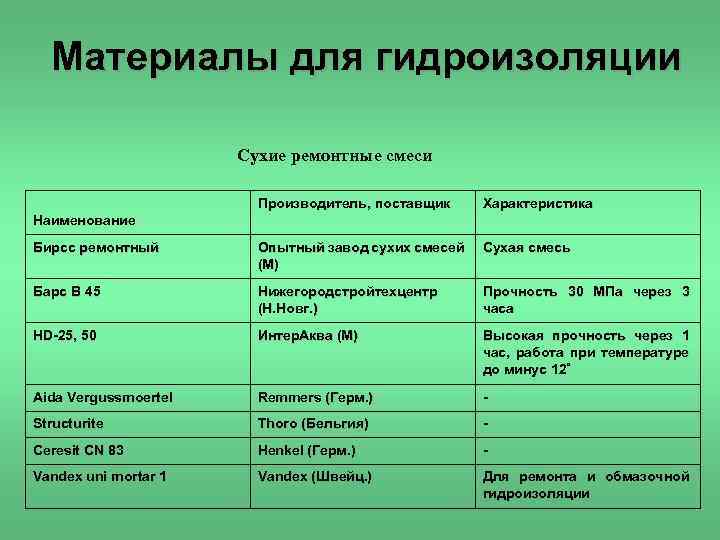

Материалы для гидроизоляции Сухие ремонтные смеси Производитель, поставщик Характеристика Бирсс ремонтный Опытный завод сухих смесей (М) Сухая смесь Барс В 45 Нижегородстройтехцентр (Н. Новг. ) Прочность 30 МПа через 3 часа HD 25, 50 Интер. Аква (М) Высокая прочность через 1 час, работа при температуре до минус 12˚ Aida Vergussmoertel Remmers (Герм. ) Structurite Thoro (Бельгия) Ceresit CN 83 Henkel (Герм. ) Vandex uni mortar 1 Vandex (Швейц. ) Для ремонта и обмазочной гидроизоляции Наименование

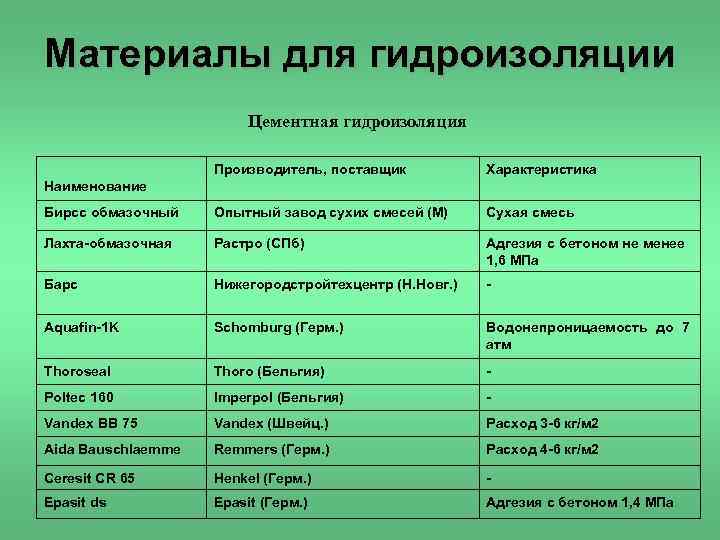

Материалы для гидроизоляции Цементная гидроизоляция Производитель, поставщик Характеристика Бирсс обмазочный Опытный завод сухих смесей (М) Сухая смесь Лахта обмазочная Растро (СПб) Адгезия с бетоном не менее 1, 6 МПа Барс Нижегородстройтехцентр (Н. Новг. ) Aquafin 1 K Schomburg (Герм. ) Водонепроницаемость до 7 атм Thoroseal Thoro (Бельгия) Poltec 160 Imperpol (Бельгия) Vandex ВВ 75 Vandex (Швейц. ) Расход 3 6 кг/м 2 Aida Bauschlaemme Remmers (Герм. ) Расход 4 6 кг/м 2 Ceresit CR 65 Henkel (Герм. ) Epasit ds Epasit (Герм. ) Адгезия с бетоном 1, 4 МПа Наименование

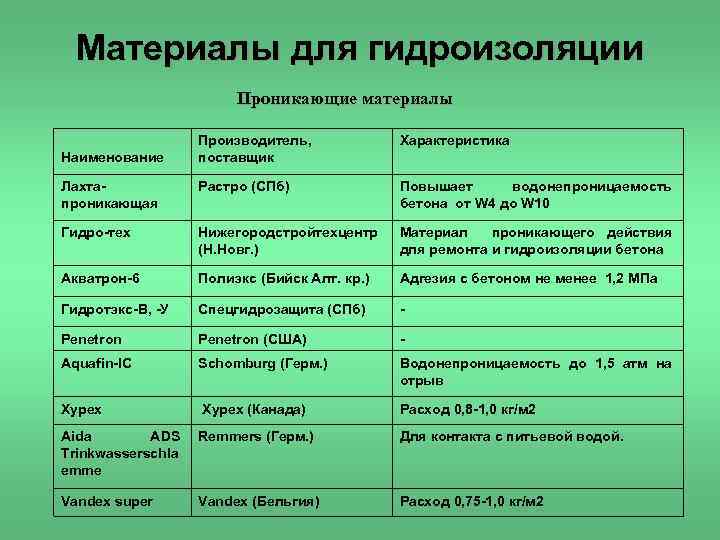

Материалы для гидроизоляции Проникающие материалы Производитель, поставщик Характеристика Лахта проникающая Растро (СПб) Повышает водонепроницаемость бетона от W 4 до W 10 Гидро тех Нижегородстройтехцентр (Н. Новг. ) Материал проникающего действия для ремонта и гидроизоляции бетона Акватрон 6 Полиэкс (Бийск Алт. кр. ) Адгезия с бетоном не менее 1, 2 МПа Гидротэкс В, У Спецгидрозащита (СПб) Penetron (США) Aquafin IC Schomburg (Герм. ) Водонепроницаемость до 1, 5 атм на отрыв Xypex (Канада) Расход 0, 8 1, 0 кг/м 2 Aida ADS Trinkwasserschla emme Remmers (Герм. ) Для контакта с питьевой водой. Vandex super Vandex (Бельгия) Расход 0, 75 1, 0 кг/м 2 Наименование

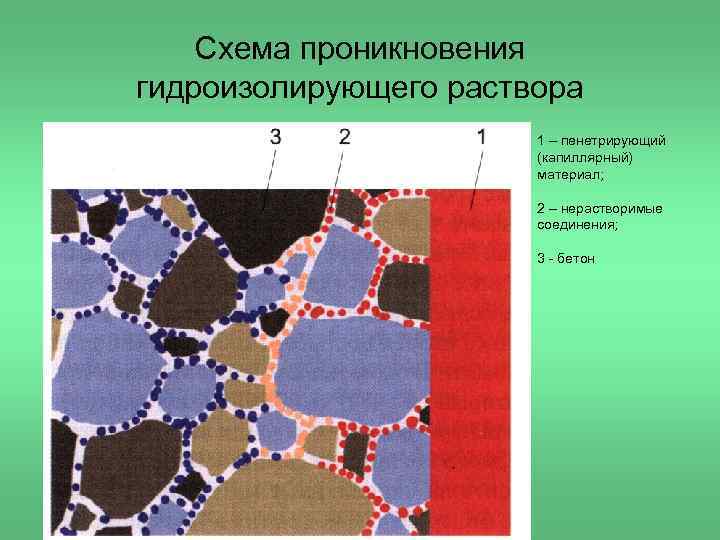

Схема проникновения гидроизолирующего раствора 1 – пенетрирующий (капиллярный) материал; 2 – нерастворимые соединения; 3 - бетон

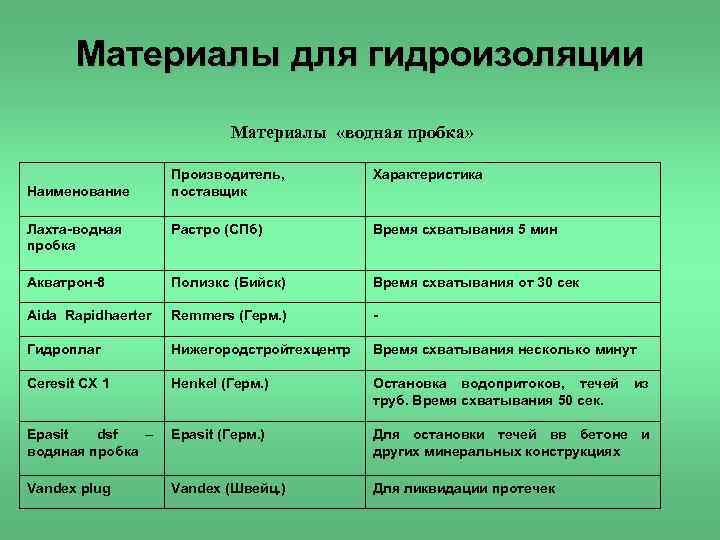

Материалы для гидроизоляции Материалы «водная пробка» Производитель, поставщик Характеристика Лахта водная пробка Растро (СПб) Время схватывания 5 мин Акватрон 8 Полиэкс (Бийск) Время схватывания от 30 сек Aida Rapidhaerter Remmers (Герм. ) Гидроплаг Нижегородстройтехцентр Время схватывания несколько минут Ceresit CХ 1 Henkel (Герм. ) Остановка водопритоков, течей труб. Время схватывания 50 сек. Epasit dsf – водяная пробка Epasit (Герм. ) Для остановки течей вв бетоне и других минеральных конструкциях Vandex plug Vandex (Швейц. ) Для ликвидации протечек Наименование из

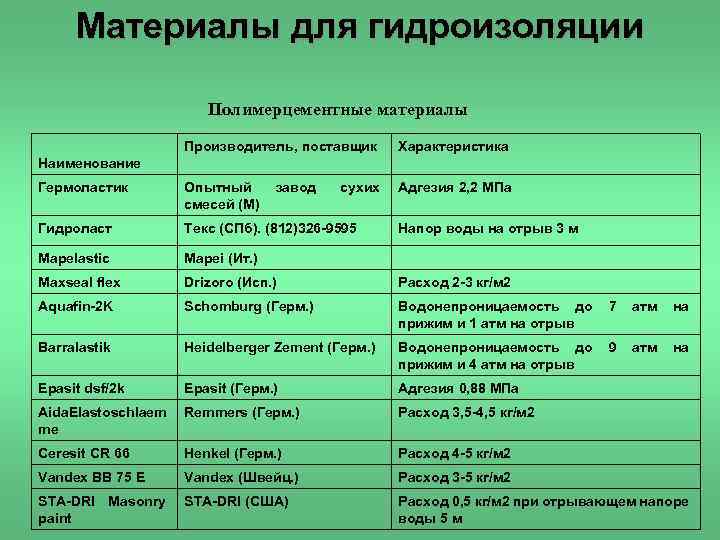

Материалы для гидроизоляции Полимерцементные материалы Производитель, поставщик Характеристика Гермоластик Опытный смесей (М) Адгезия 2, 2 МПа Гидроласт Текс (СПб). (812)326 9595 Mapelastic Mapei (Ит. ) Maxseal flex Drizoro (Исп. ) Расход 2 3 кг/м 2 Aquafin 2 K Schomburg (Герм. ) Водонепроницаемость до прижим и 1 атм на отрыв 7 атм на Barralastik Heidelberger Zement (Герм. ) Водонепроницаемость до прижим и 4 атм на отрыв 9 атм на Epasit dsf/2 k Epasit (Герм. ) Адгезия 0, 88 МПа Aida. Elastoschlaem me Remmers (Герм. ) Расход 3, 5 4, 5 кг/м 2 Ceresit CR 66 Henkel (Герм. ) Расход 4 5 кг/м 2 Vandex ВВ 75 Е Vandex (Швейц. ) Расход 3 5 кг/м 2 STA DRI Masonry paint STA DRI (США) Расход 0, 5 кг/м 2 при отрывающем напоре воды 5 м Наименование завод сухих Напор воды на отрыв 3 м

Материалы для гидроизоляции (Штукатурная гидроизоляция) Солепоглощающие (санирующие) штукатурки Производитель, поставщик Наименование Характеристика Бирсс С 1, С 2, С 3 Опытный завод смесей (М) Aisit Sanierputz Remmers (Герм) С минеральным легким наполнителем Ceresit CR 62, 63 Henkel (Герм. ) Сухая смесь Ceresit CO 84 Henkel (Герм. ) Жидкая вспенивающая добавка для изготовления пористых штукатурок для влажных стен Thermopal СР 22 Schomburg (Герм. ) Сухая смесь. Легкий пенополистирол Thermopal P Schomburg (Герм. ) Порошок добавка для изготовления пористых штукатурок. Расход 2, 5 кг/м 3 раствора Porogen system Index (Ит. ) Сухая смесь Epasit lpf санирующая штукатурка Epasit (Герм. ) Плотность 1, 32 кг/дм 3, прочность 3, 9 МПа – сухих Система санирующих штукатурок наполнитель –

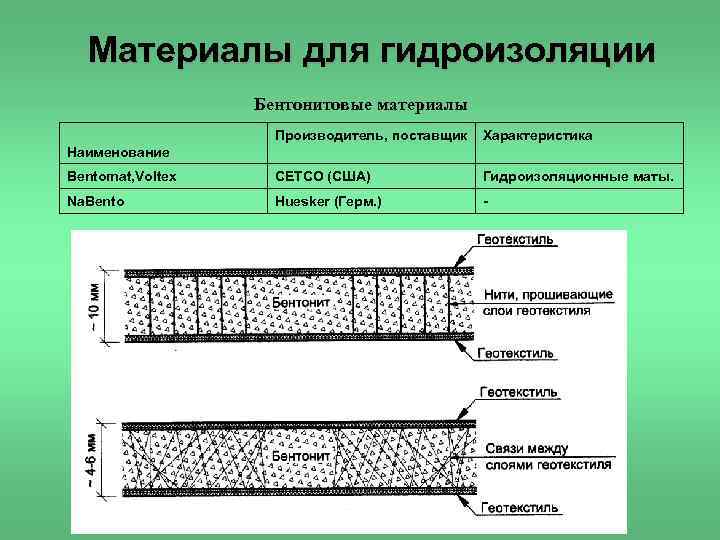

Материалы для гидроизоляции Бентонитовые материалы Производитель, поставщик Характеристика Bentomat, Voltex CETCO (США) Гидроизоляционные маты. Na. Bento Huesker (Герм. ) Наименование

е ч н ы (Оклеечная гидроизоляция) ( е м Производитель, Характеристика а поставщик т Пластэкс (СПб) Толстые пленки ПЭ и ПХВ е материал, получаемый р. Изготавливается Беспокровный местными пропиткой асбестовой бумаги нефтяными и производителями по битумами. Рулон шириной 1 м и массой 18 кг ГОСТ 7415 86 содержат 20 м гидроизола а л. Изготавливается Безосновный резинобитумный материал с местными массой 1 кв. м 2, 4 кг. выдерживает без ы Материалы для гидроизоляции Наименование Геомембраны Гидроизол марки ГИ Г Изол производителями ГОСТ 10296 79 по разрыва удлинение до 80%. Выпускается в рулонах шириной полотна 1 м, длиной 10 м, толщиной 2 мм. Стеклоруберо ид марки С РМ Изготавливается местными производителями по ГОСТ 15879 70 Рулонный материал на стекловолокнистой основе и двухсторонним битумным покрытием с массой 1 кв. м 2, 1 кг. Изопласт, Новопласт, Изо эласт Изофлекс (Кириши, Лен. обл. ) Имеет негниющую основу и полимербитумное покрытие, масса 1 кв. м. от 3 до 5, 5 кг Техноэласт, Ун ифлекс, Бик рост Техноноколь (Выборг) Имеет негниющую основу и полимербитумное покрытие, масса 1 кв. м. от 4 до 5, 5 кг

Гидрофобизаторы Наименование Производитель, поставщик Характеристика ГКЖ 10, ГКЖ 11, Сиакор, Аквастоп К, Жидкость 136 41 Силан (Липецк), Тетракон (М) Исходные кремнийорганические вещества для изготовления гидрофобизаторов КЭ 30 04 (50%) Силан (Липецк) Водная эмульсия жидкости 136 41 ГСК 1, ГСК 2 Сил. ТЭК (СПб), 1 водный раствор силиконата, 2 силикон с орграстворителем Aida Mauerinjektion Remmers (Герм) Концентрат силиконовой микроэмульсии. Для инъекций в стены Thorosilane Thoro (Бельгия) Раствор силана в уайт спирите. Расход 0, 5 л/м 2 Aquafin F Schomburg (Герм. ) Водный раствор метилсиликоната калия Ceresit CО 81 Henkel (Герм. ) Расход 10 15 л. на кв. м. поперечного сечения стены Ceresit CТ 11, 12 Henkel (Герм. ) Раствор силана в уайт спирите обработки фасадов. Расход 0, 5 л/м 2 Aquafin SMK Schomburg (Герм. ) Концентрат силиконовой микроэмульсии. Epasit msf – гидрофобизатор Epasit (Герм. ) Водный раствор силиконата Epasit mch гидрофобизатор Epasit (Герм. ) Концентрат силиконовой микроэмульсии Epasit iр 237 – водоотталкиваю Epasit (Герм. ) Силикон с орграстворителем для

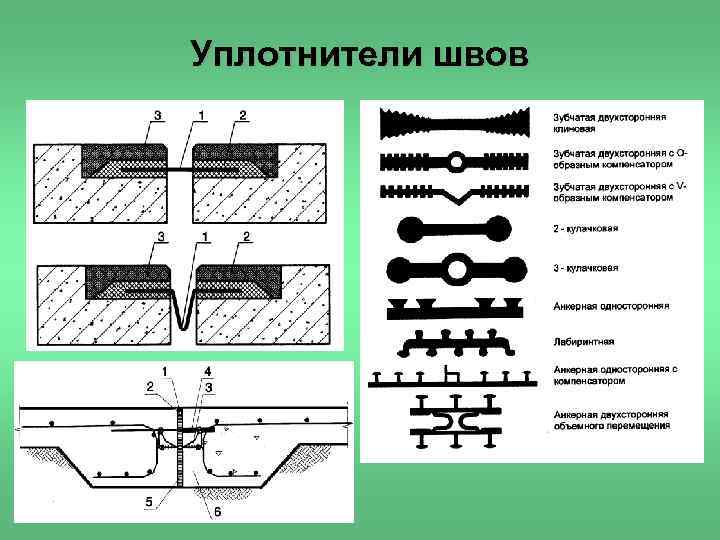

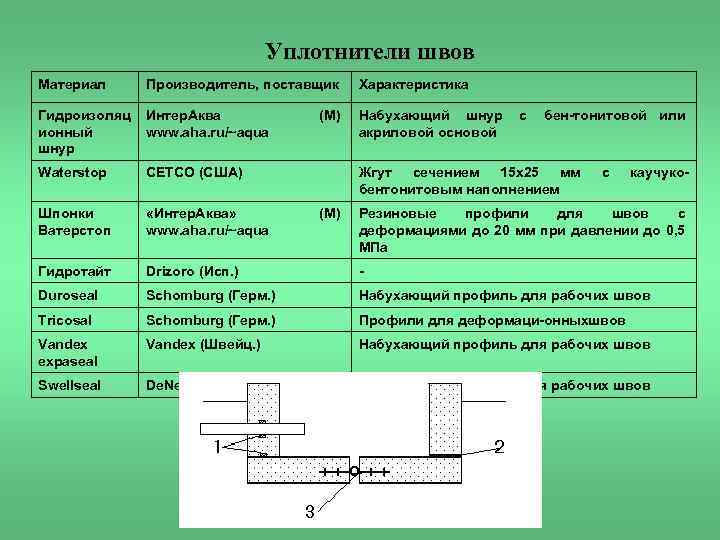

Уплотнители швов Материал Производитель, поставщик Характеристика Гидроизоляц ионный шнур Интер. Аква www. aha. ru/~aqua Набухающий шнур акриловой основой Waterstop СЕТСО (США) Шпонки Ватерстоп «Интер. Аква» www. aha. ru/~aqua Гидротайт Drizoro (Исп. ) Duroseal Schomburg (Герм. ) Набухающий профиль для рабочих швов Tricosal Schomburg (Герм. ) Профили для деформаци онныхшвов Vandex expaseal Vandex (Швейц. ) Набухающий профиль для рабочих швов Swellseal De. Neef (Бельгия) Набухающий профиль для рабочих швов (М) с бен тонитовой или Жгут сечением 15 х25 мм бентонитовым наполнением (М) с каучуко Резиновые профили для швов с деформациями до 20 мм при давлении до 0, 5 МПа

Уплотнители швов

Инъекционные смолы Материал Производитель, поставщик Характеристика Тимпизол Инвестеврострой (М) Однокомпонентная поли уретановаясмола W 157 Интераква (М) Двухкомпонентная поли уретановаясмола Cut, Flex, Soil De Neef (Бельгия) Однокомпонентная поли уретановаясмола для инъ екцийв бетон, грунт Remmers (Герм) Полиуретановая смола Epasit ikh/2 k, ipu//2 k Epasit (Герм. ) Эпоксидная и двухкомпонентные смолу Carbo stop другие) Carbo Tech (Герм. ) Однокомпонентная притоков Rofaplast 2 K Injektion sharz PUR U (и полиуретано вая невспенивающщиеся смола для остановки

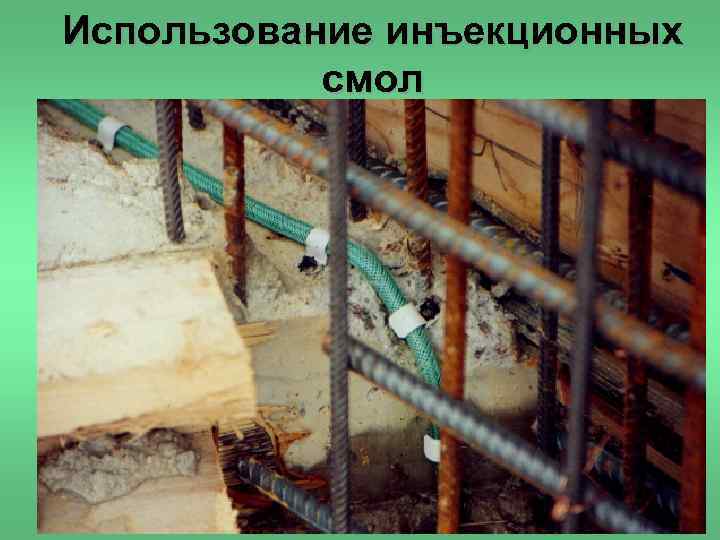

Использование инъекционных смол

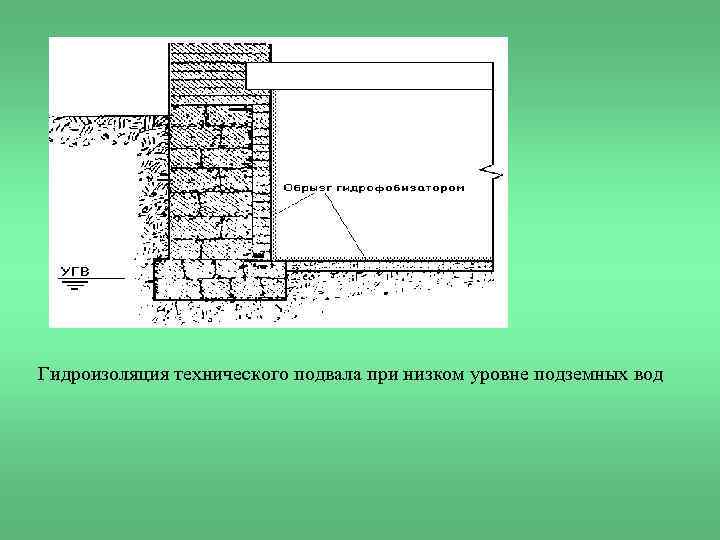

Гидроизоляция технического подвала при низком уровне подземных вод

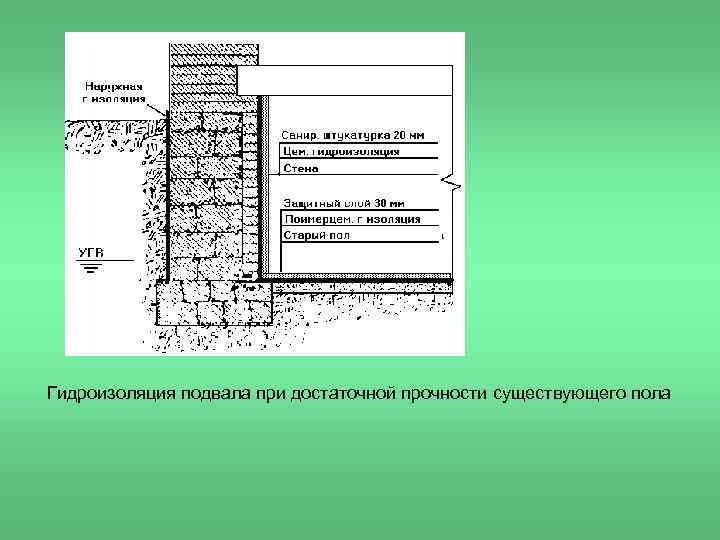

Гидроизоляция подвала при достаточной прочности существующего пола

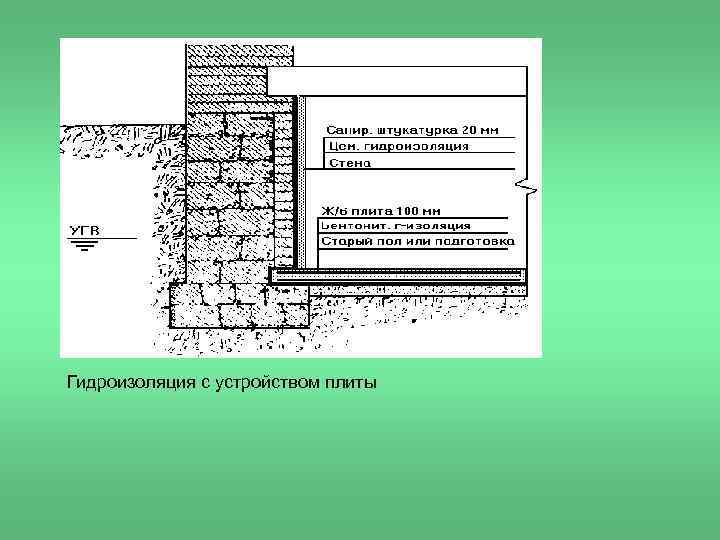

Гидроизоляция с устройством плиты

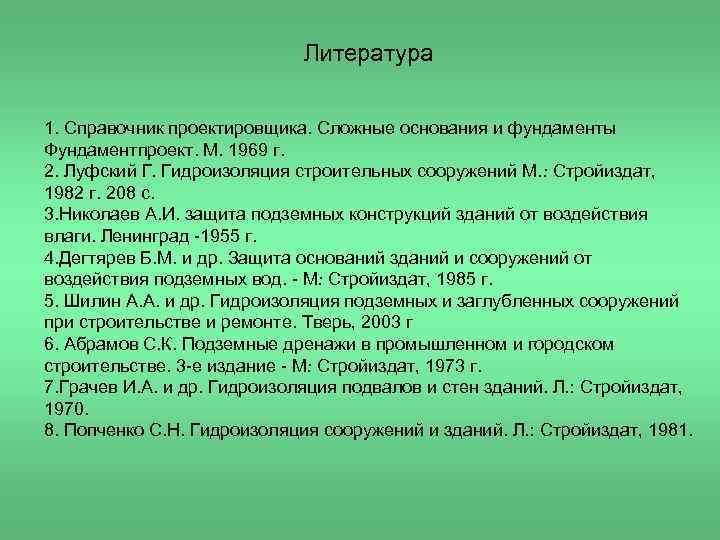

Литература 1. Справочник проектировщика. Сложные основания и фундаменты Фундаментпроект. М. 1969 г. 2. Луфский Г. Гидроизоляция строительных сооружений М. Стройиздат, 1982 г. 208 с. 3. Николаев А. И. защита подземных конструкций зданий от воздействия влаги. Ленинград -1955 г. 4. Дегтярев Б. М. и др. Защита оснований зданий и сооружений от воздействия подземных вод. - М Стройиздат, 1985 г. 5. Шилин А. А. и др. Гидроизоляция подземных и заглубленных сооружений при строительстве и ремонте. Тверь, 2003 г 6. Абрамов С. К. Подземные дренажи в промышленном и городском строительстве. 3 -е издание - М Стройиздат, 1973 г. 7. Грачев И. А. и др. Гидроизоляция подвалов и стен зданий. Л. : Стройиздат, 1970. 8. Попченко С. Н. Гидроизоляция сооружений и зданий. Л. : Стройиздат, 1981.
