Гидравлика Последняя лекция Гидравлика Последняя лекция

Гидравлика Последняя лекция

Гидравлика Последняя лекция

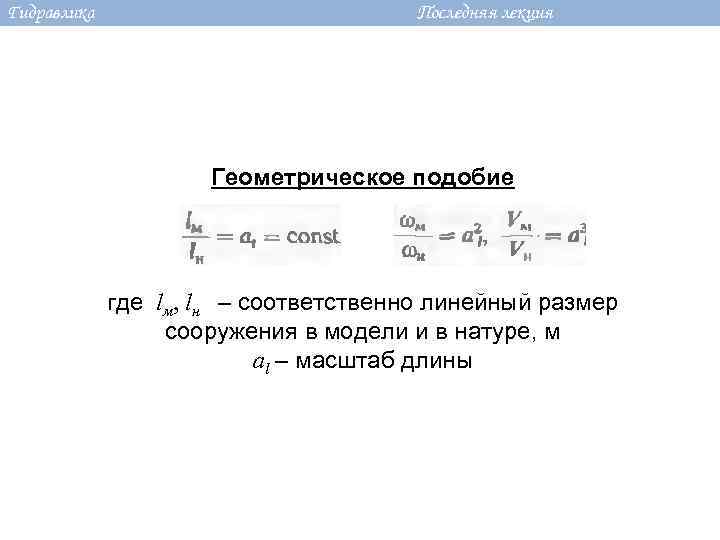

Гидравлика Последняя лекция Геометрическое подобие где lм, lн – соответственно линейный размер сооружения в модели и в натуре, м al – масштаб длины

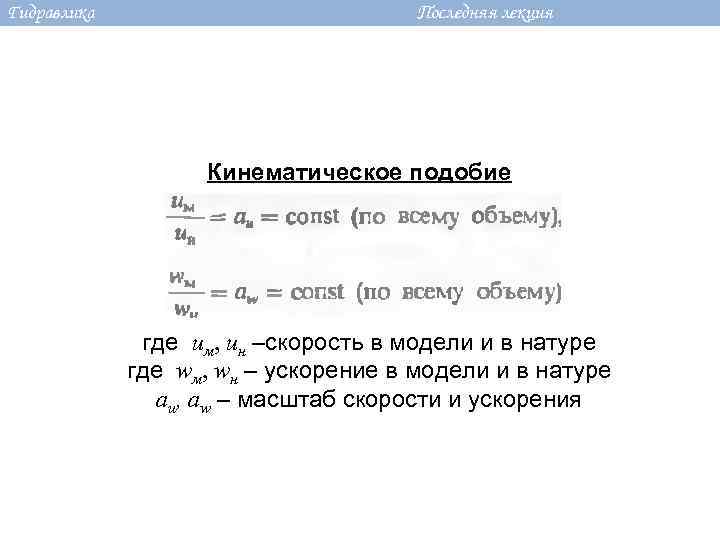

Гидравлика Последняя лекция Кинематическое подобие где uм, uн –скорость в модели и в натуре где wм, wн – ускорение в модели и в натуре au, aw – масштаб скорости и ускорения

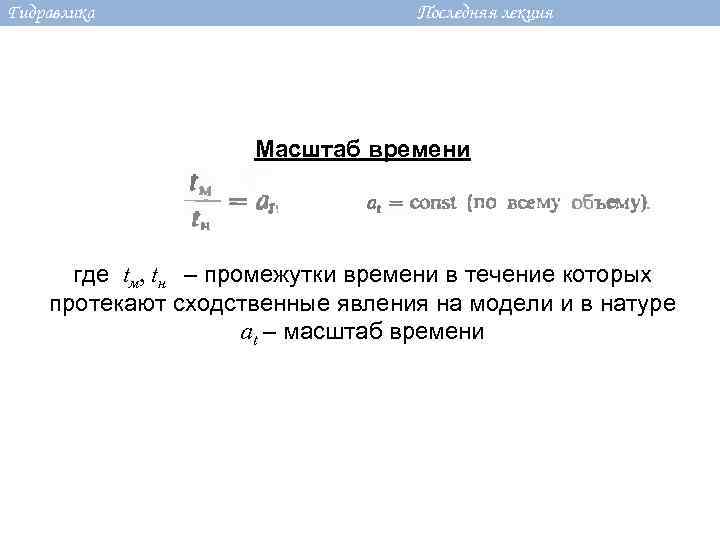

Гидравлика Последняя лекция Масштаб времени где tм, tн – промежутки времени в течение которых протекают сходственные явления на модели и в натуре at – масштаб времени

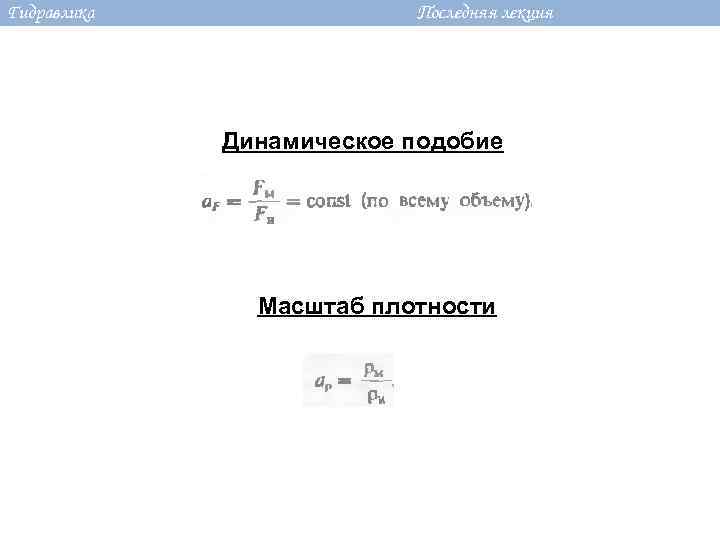

Гидравлика Последняя лекция Динамическое подобие Масштаб плотности

Гидравлика Последняя лекция

Гидравлика Последняя лекция

Гидравлика Последняя лекция

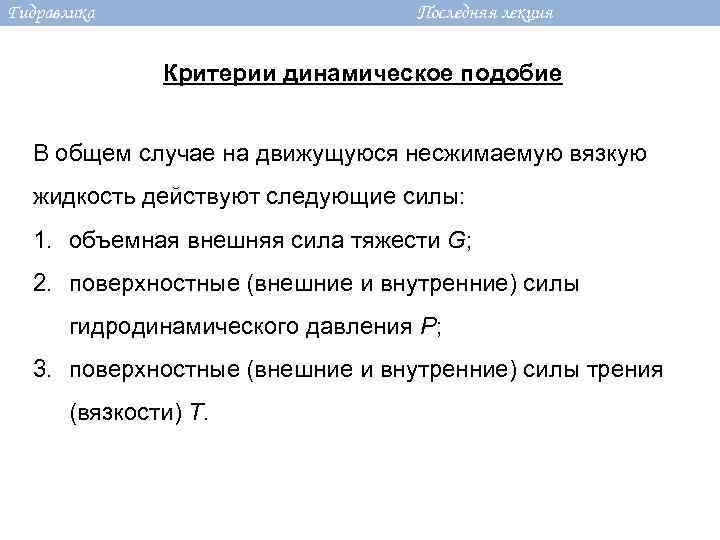

Гидравлика Последняя лекция Критерии динамическое подобие В общем случае на движущуюся несжимаемую вязкую жидкость действуют следующие силы: 1. объемная внешняя сила тяжести G; 2. поверхностные (внешние и внутренние) силы гидродинамического давления P; 3. поверхностные (внешние и внутренние) силы трения (вязкости) T.

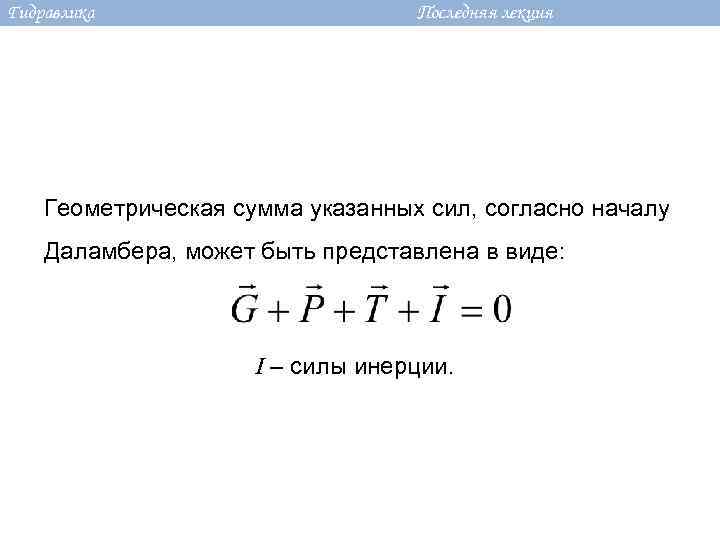

Гидравлика Последняя лекция Геометрическая сумма указанных сил, согласно началу Даламбера, может быть представлена в виде: I – силы инерции.

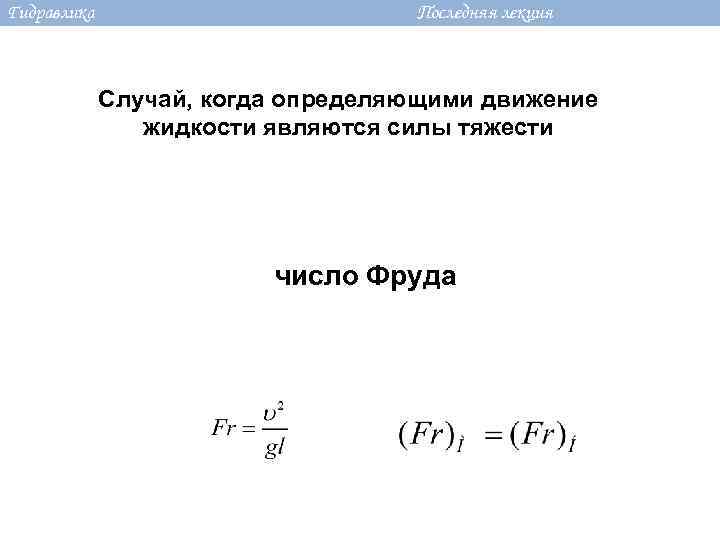

Гидравлика Последняя лекция Случай, когда определяющими движение жидкости являются силы тяжести число Фруда

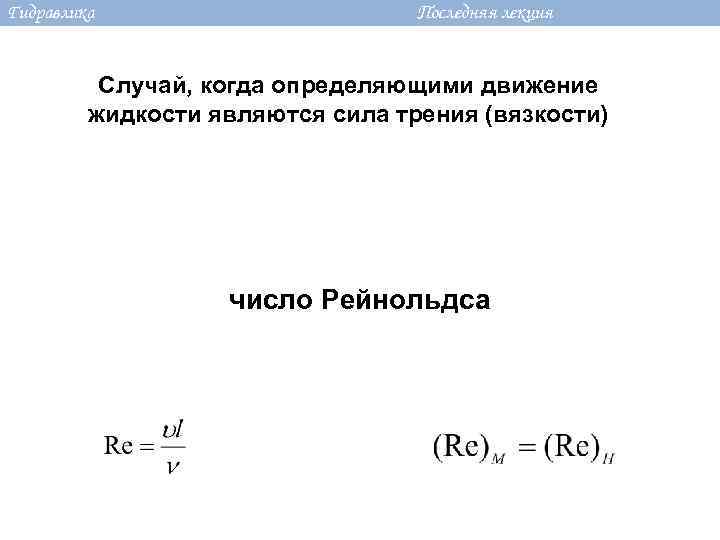

Гидравлика Последняя лекция Случай, когда определяющими движение жидкости являются сила трения (вязкости) число Рейнольдса

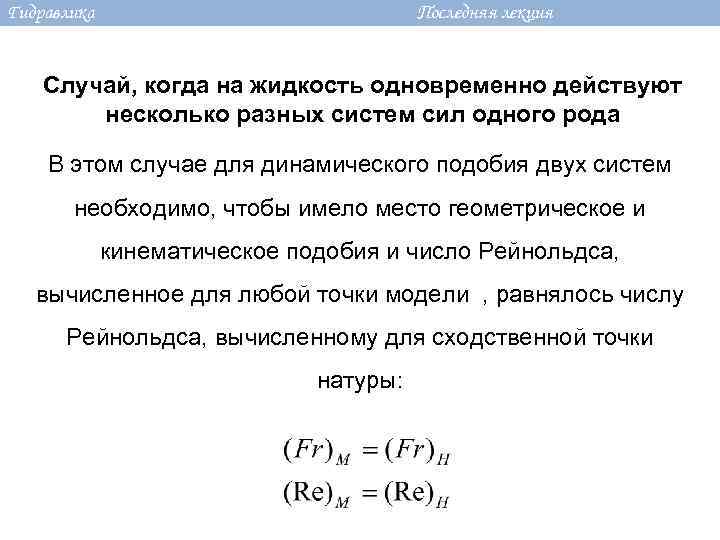

Гидравлика Последняя лекция Случай, когда на жидкость одновременно действуют несколько разных систем сил одного рода В этом случае для динамического подобия двух систем необходимо, чтобы имело место геометрическое и кинематическое подобия и число Рейнольдса, вычисленное для любой точки модели , равнялось числу Рейнольдса, вычисленному для сходственной точки натуры:

Гидравлика Последняя лекция

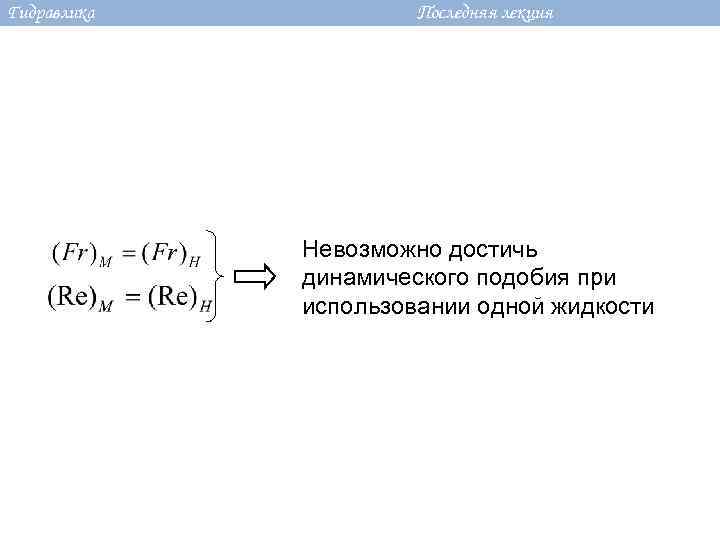

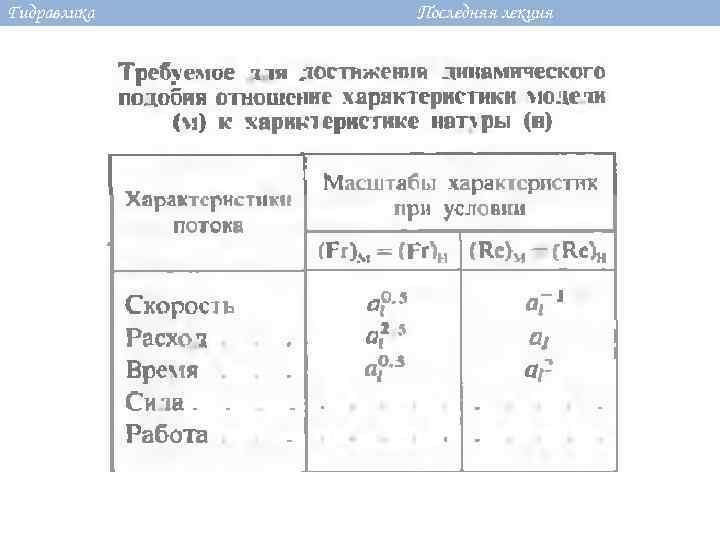

Гидравлика Последняя лекция Невозможно достичь динамического подобия при использовании одной жидкости

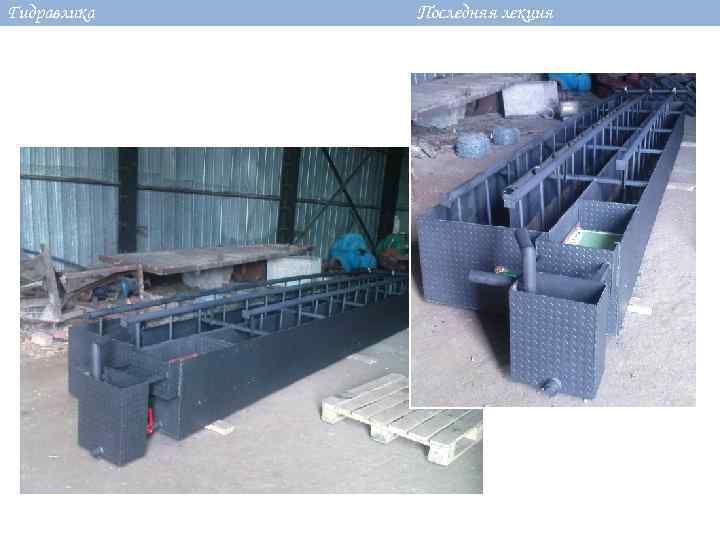

Гидравлика Последняя лекция

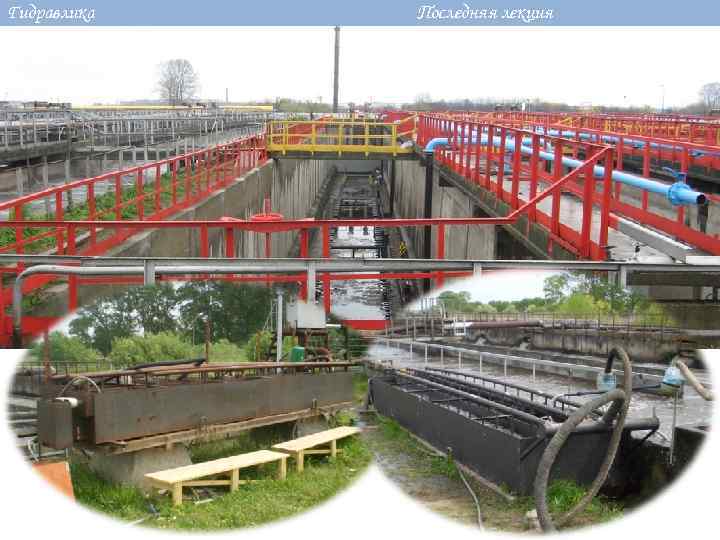

Гидравлика Последняя лекция
