Гидравлическое сопротивление в трубопроводах Потери напора

Гидравлическое сопротивление в трубопроводах

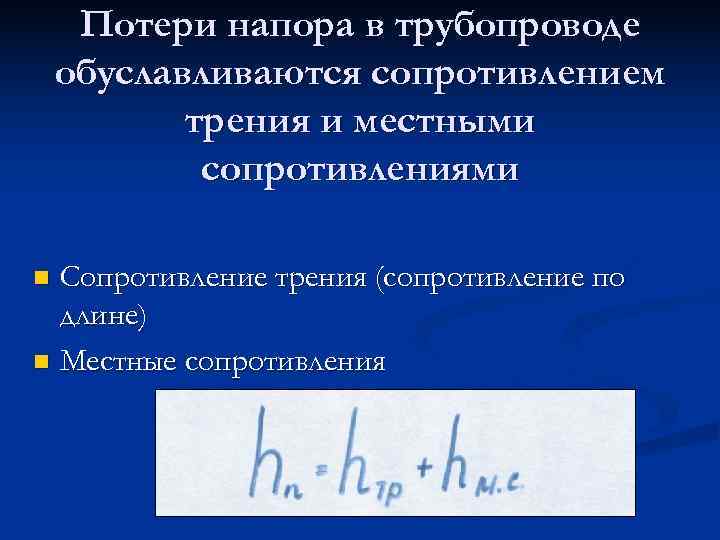

Потери напора в трубопроводе обуславливаются сопротивлением трения и местными сопротивлениями n Сопротивление трения (сопротивление по длине) n Местные сопротивления

При движении реальной жидкости в трубопроводе возникают потери напора, которые выражаются перепадом давления или в метрах водяного столба

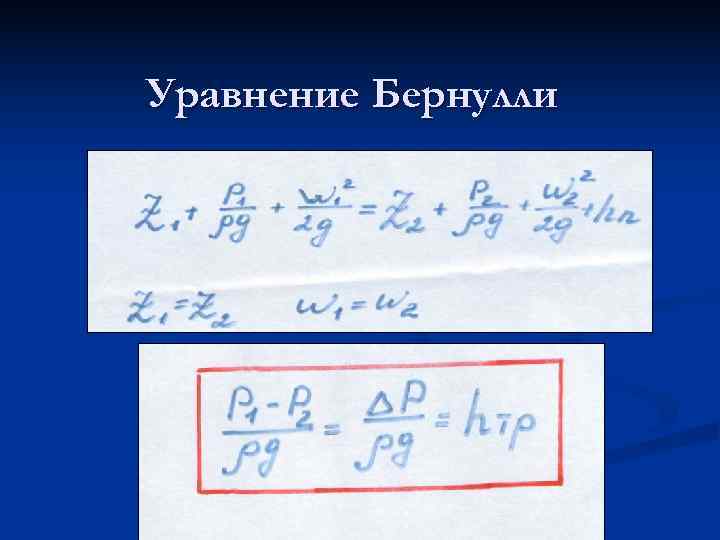

Уравнение Бернулли

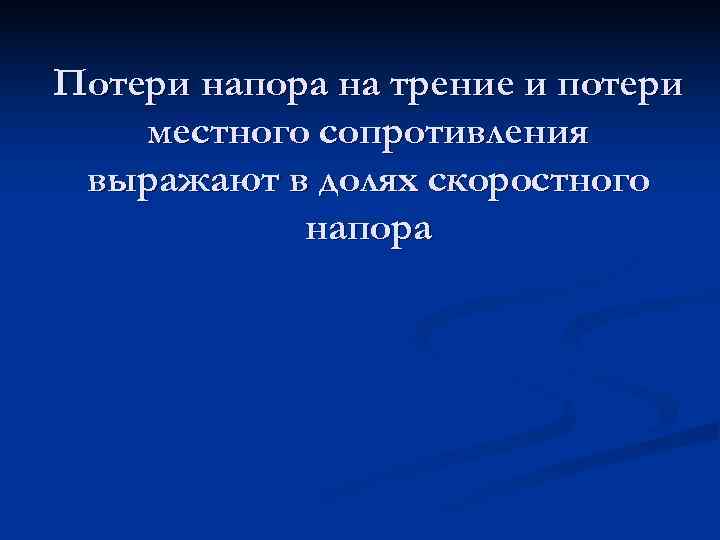

Потери напора на трение и потери местного сопротивления выражают в долях скоростного напора

Для ламинарного режима

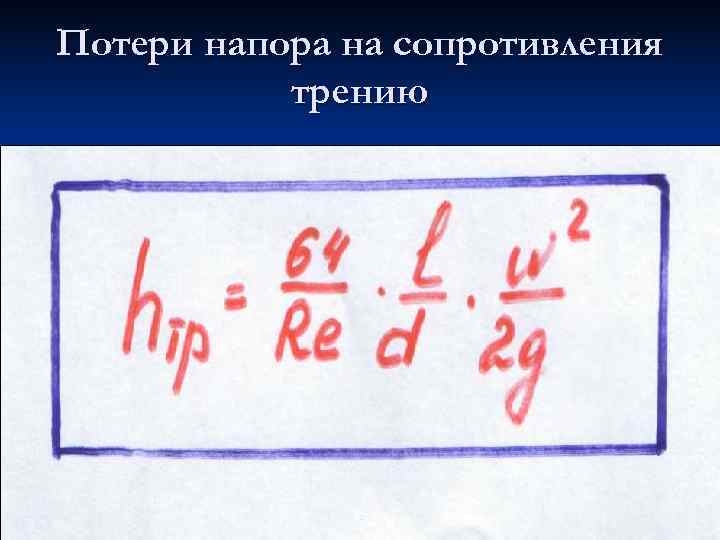

Потери напора на сопротивления трению

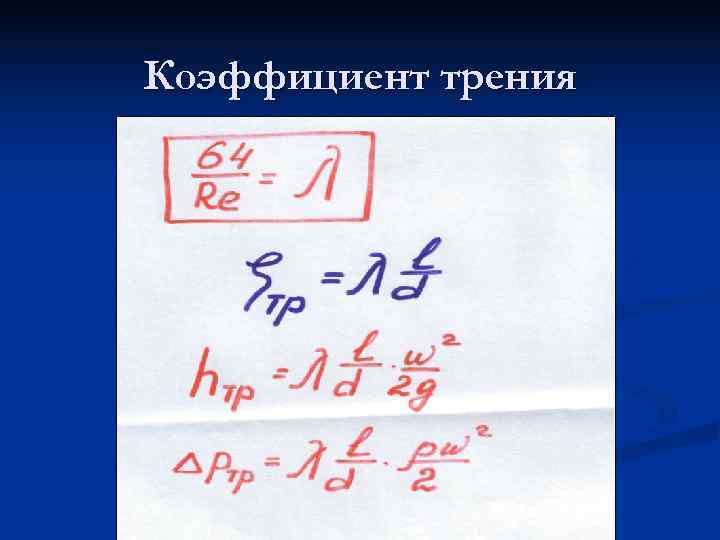

Коэффициент трения

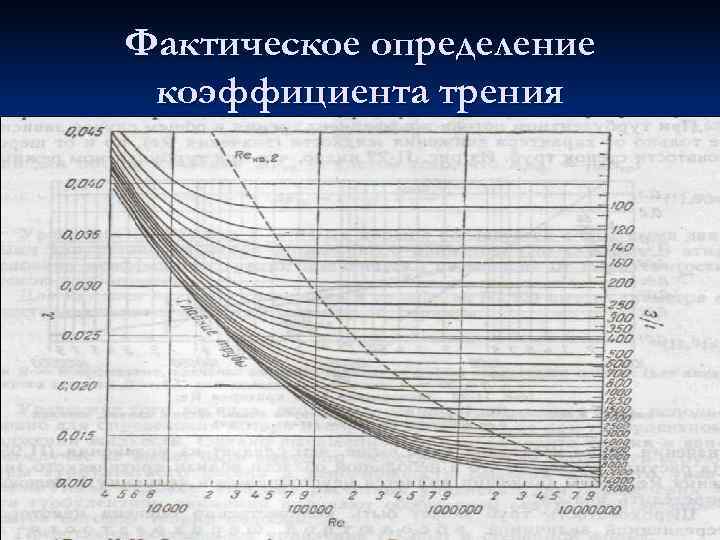

Фактическое определение коэффициента трения

Местное сопротивление – называется изменение скорости движения потока по величине или по направлению

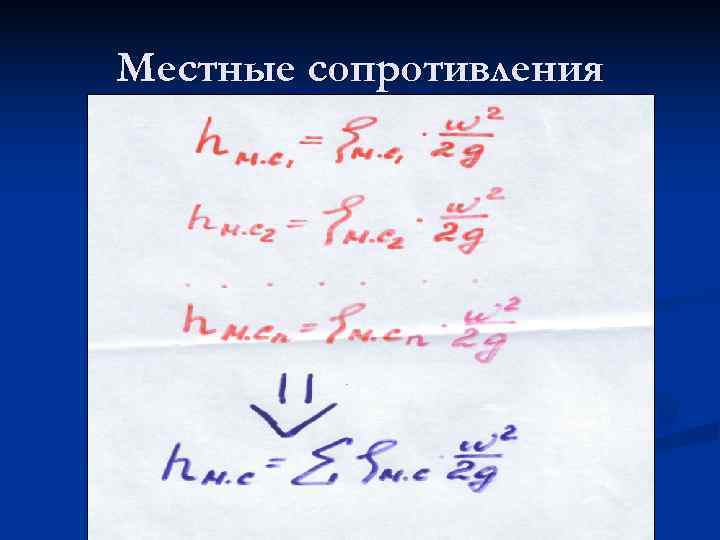

Местные сопротивления

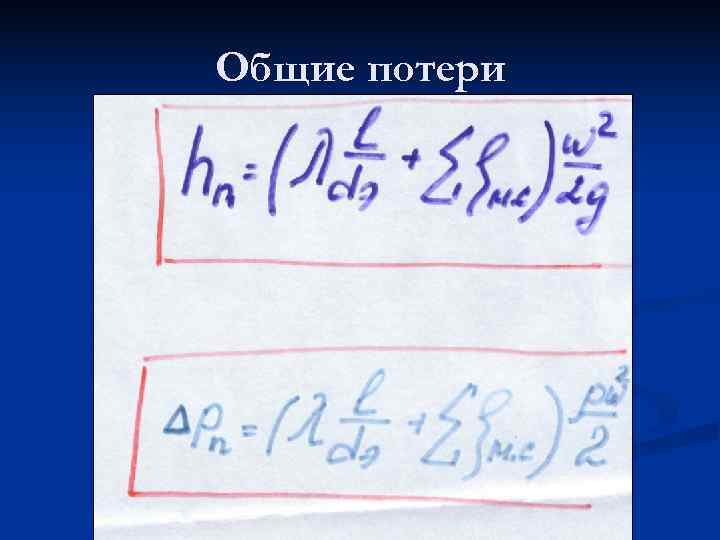

Общие потери

Спасибо за внимание
