Гидравлический удар.ppt

  • Количество слайдов: 10

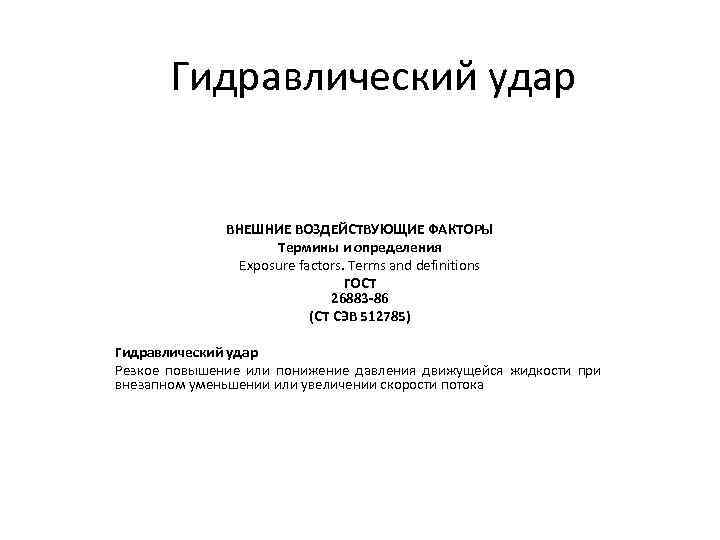

Гидравлический удар ВНЕШНИЕ ВОЗДЕЙСТВУЮЩИЕ ФАКТОРЫ Термины и определения Exposure factors. Terms and definitions ГОСТ Гидравлический удар ВНЕШНИЕ ВОЗДЕЙСТВУЮЩИЕ ФАКТОРЫ Термины и определения Exposure factors. Terms and definitions ГОСТ 26883 -86 (СТ СЭВ 512785) Гидравлический удар Резкое повышение или понижение давления движущейся жидкости при внезапном уменьшении или увеличении скорости потока

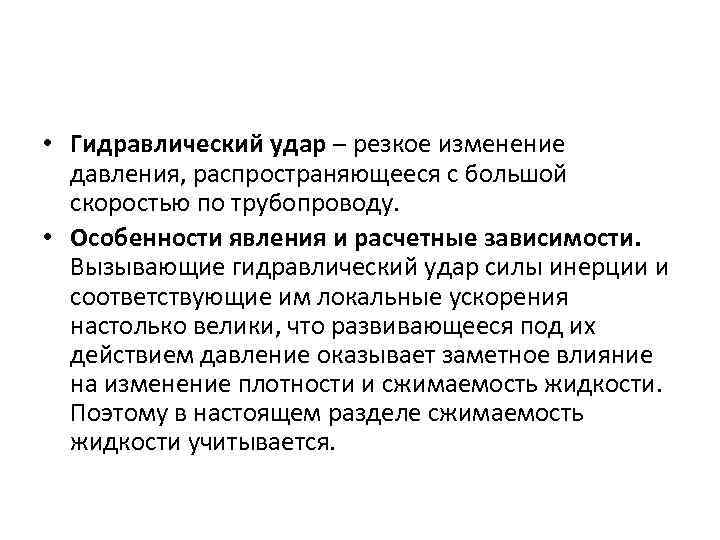

 • Гидравлический удар – резкое изменение давления, распространяющееся с большой скоростью по трубопроводу. • Гидравлический удар – резкое изменение давления, распространяющееся с большой скоростью по трубопроводу. • Особенности явления и расчетные зависимости. Вызывающие гидравлический удар силы инерции и соответствующие им локальные ускорения настолько велики, что развивающееся под их действием давление оказывает заметное влияние на изменение плотности и сжимаемость жидкости. Поэтому в настоящем разделе сжимаемость жидкости учитывается.

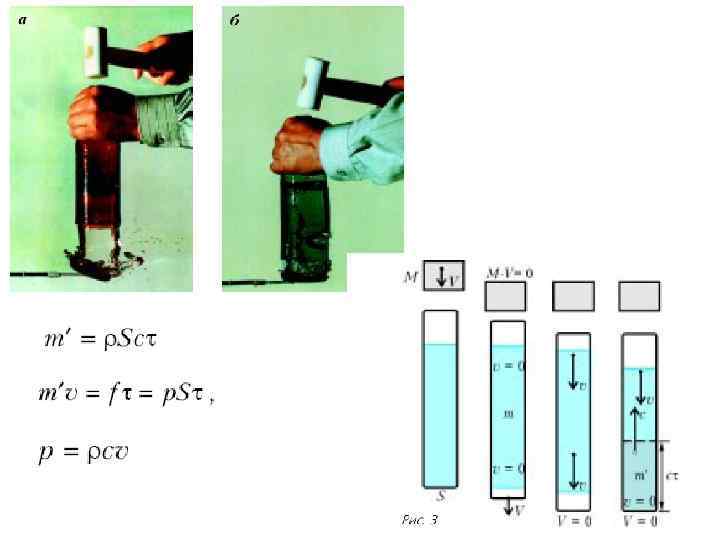

Ударное давление можно определить по формуле Жуковского. Δpуд = ρсυ, где ρ – плотность Ударное давление можно определить по формуле Жуковского. Δpуд = ρсυ, где ρ – плотность жидкости, кг/м 3; υ – средняя скорость движения в трубопроводе до закрытия затвора, м/с; с – скорость распространения ударной волны, определяемая по формуле где K – модуль упругости жидкости; E – модуль упругости материала стенок трубопровода; D – внутренний диаметр, мм; е – толщина стенок трубопровода, мм. Для воды в нормальных условиях: ρ = 102 к. Гс2/м 4 = 1 000 кг/м 3; K = 2, 07 · 108 к. Г/м 2 = 2, 03 · 106 кн/м 2.

Значения величин K/Е и Е для различных жидкостей и материалов приведены в таблице Отношение Значения величин K/Е и Е для различных жидкостей и материалов приведены в таблице Отношение модулей упругости воды и материала труб (К/Е) Вода Модуль упругости, Е к. Г/м 2 кн/м 2 2, 07 · 108 2, 03 · 106 Нефть, минеральное масло 1, 35 · 108 1, 324 · 106 — Керосин Ртуть 1, 40 · 108 3, 30 · 109 1, 37 · 106 3, 24 · 107 — — Свинцовые трубы 5 · 108 – 2 · 105 4, 9 · 106 – 1, 96 · 105 0, 4– 10, 0 Деревянные трубы 1 · 109 9, 81 · 106 0, 2 Бетонные трубы Чугунные трубы Стальные трубы 2 · 109 1 · 109 2 · 1010 19, 62 · 106 9, 81 · 107 196 · 106 0, 1 0, 02 0, 01 Материал К/Е 1

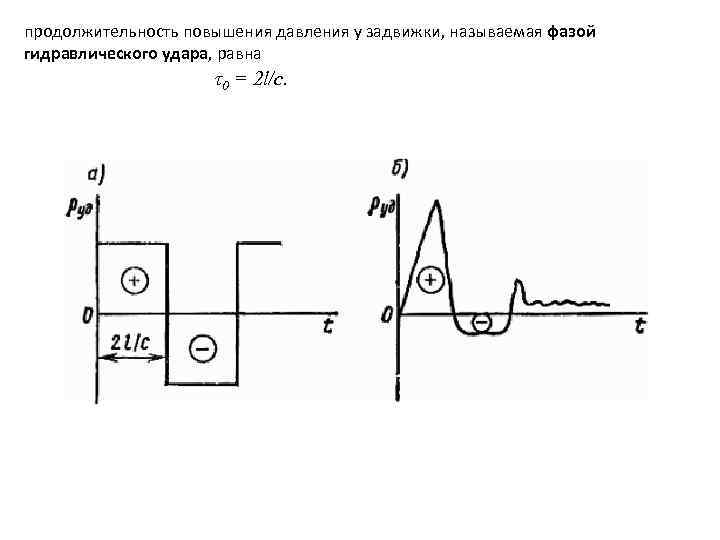

продолжительность повышения давления у задвижки, называемая фазой гидравлического удара, равна τ0 = 2 l/с. продолжительность повышения давления у задвижки, называемая фазой гидравлического удара, равна τ0 = 2 l/с.
