Гидравлическая балансировка внутренних систем радиаторного отопления с применением автоматических радиаторных терморегуляторов и балансировочных клапанов

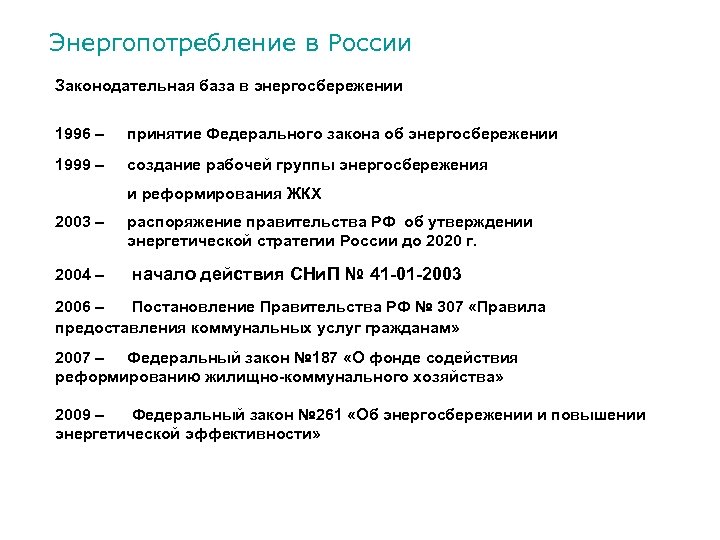

Энергопотребление в России Законодательная база в энергосбережении 1996 – принятие Федерального закона об энергосбережении 1999 – создание рабочей группы энергосбережения и реформирования ЖКХ 2003 – распоряжение правительства РФ об утверждении энергетической стратегии России до 2020 г. 2004 – начало действия СНи. П № 41 -01 -2003 2006 – Постановление Правительства РФ № 307 «Правила предоставления коммунальных услуг гражданам» 2007 – Федеральный закон № 187 «О фонде содействия реформированию жилищно-коммунального хозяйства» 2009 – Федеральный закон № 261 «Об энергосбережении и повышении энергетической эффективности»

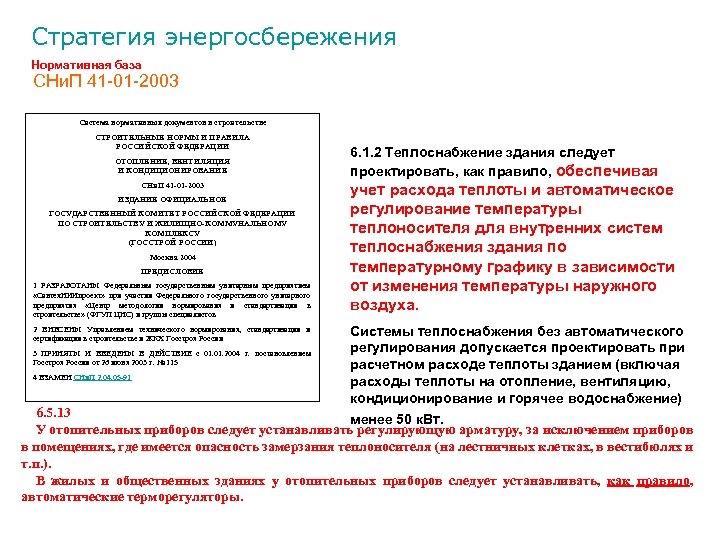

Стратегия энергосбережения Нормативная база СНи. П 41 -01 -2003 Система нормативных документов в строительстве СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РОССИЙСКОЙ ФЕДЕРАЦИИ ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ СНи. П 41 -01 -2003 ИЗДАНИЕ ОФИЦИАЛЬНОЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СТРОИТЕЛЬСТВУ И ЖИЛИЩНО-КОММУНАЛЬНОМУ КОМПЛЕКСУ (ГОССТРОЙ РОССИИ) Москва 2004 ПРЕДИСЛОВИЕ 1 РАЗРАБОТАНЫ Федеральным государственным унитарным предприятием «Сантех. НИИпроект» при участии Федерального государственного унитарного предприятия «Центр методологии нормирования и стандартизации в строительстве» (ФГУП ЦНС) и группы специалистов 2 ВНЕСЕНЫ Управлением технического нормирования, стандартизации и сертификации в строительстве и ЖКХ Госстроя России 3 ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ с 01. 2004 г. постановлением Госстроя России от 26 июня 2003 г. № 115 4 ВЗАМЕН СНи. П 2. 04. 05 -91 6. 1. 2 Теплоснабжение здания следует проектировать, как правило, обеспечивая учет расхода теплоты и автоматическое регулирование температуры теплоносителя для внутренних систем теплоснабжения здания по температурному графику в зависимости от изменения температуры наружного воздуха. Системы теплоснабжения без автоматического регулирования допускается проектировать при расчетном расходе теплоты зданием (включая расходы теплоты на отопление, вентиляцию, кондиционирование и горячее водоснабжение) 6. 5. 13 менее 50 к. Вт. У отопительных приборов следует устанавливать регулирующую арматуру, за исключением приборов в помещениях, где имеется опасность замерзания теплоносителя (на лестничных клетках, в вестибюлях и т. п. ). В жилых и общественных зданиях у отопительных приборов следует устанавливать, как правило, автоматические терморегуляторы.

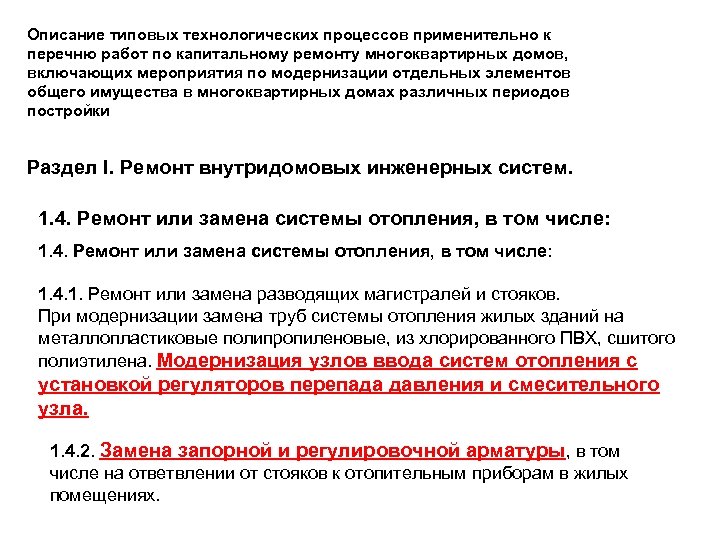

Описание типовых технологических процессов применительно к перечню работ по капитальному ремонту многоквартирных домов, включающих мероприятия по модернизации отдельных элементов общего имущества в многоквартирных домах различных периодов постройки Раздел I. Ремонт внутридомовых инженерных систем. 1. 4. Ремонт или замена системы отопления, в том числе: 1. 4. 1. Ремонт или замена разводящих магистралей и стояков. При модернизации замена труб системы отопления жилых зданий на металлопластиковые полипропиленовые, из хлорированного ПВХ, сшитого полиэтилена. Модернизация узлов ввода систем отопления с установкой регуляторов перепада давления и смесительного узла. 1. 4. 2. Замена запорной и регулировочной арматуры, в том числе на ответвлении от стояков к отопительным приборам в жилых помещениях.

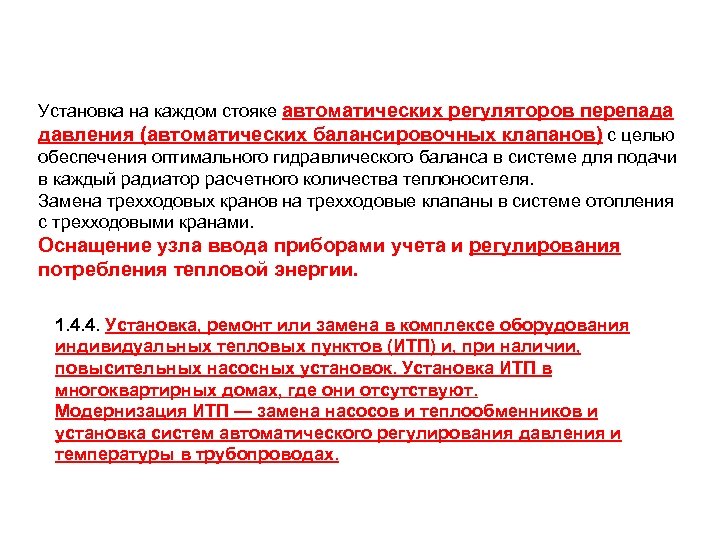

Установка на каждом стояке автоматических регуляторов перепада давления (автоматических балансировочных клапанов) с целью обеспечения оптимального гидравлического баланса в системе для подачи в каждый радиатор расчетного количества теплоносителя. Замена трехходовых кранов на трехходовые клапаны в системе отопления с трехходовыми кранами. Оснащение узла ввода приборами учета и регулирования потребления тепловой энергии. 1. 4. 4. Установка, ремонт или замена в комплексе оборудования индивидуальных тепловых пунктов (ИТП) и, при наличии, повысительных насосных установок. Установка ИТП в многоквартирных домах, где они отсутствуют. Модернизация ИТП — замена насосов и теплообменников и установка систем автоматического регулирования давления и температуры в трубопроводах.

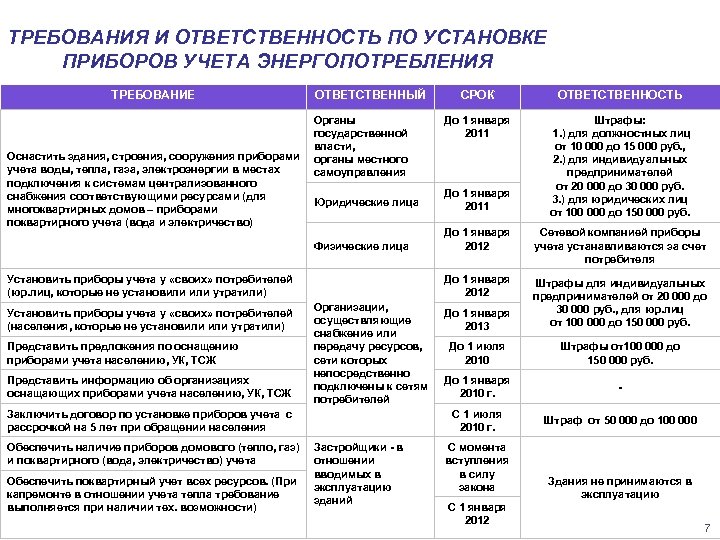

ТРЕБОВАНИЯ И ОТВЕТСТВЕННОСТЬ ПО УСТАНОВКЕ ПРИБОРОВ УЧЕТА ЭНЕРГОПОТРЕБЛЕНИЯ ТРЕБОВАНИЕ Оснастить здания, строения, сооружения приборами учета воды, тепла, газа, электроэнергии в местах подключения к системам централизованного снабжения соответствующими ресурсами (для многоквартирных домов – приборами поквартирного учета (вода и электричество) ОТВЕТСТВЕННЫЙ Органы государственной власти, органы местного самоуправления СРОК ОТВЕТСТВЕННОСТЬ До 1 января 2011 Штрафы: 1. ) для должностных лиц от 10 000 до 15 000 руб. , 2. ) для индивидуальных предпринимателей от 20 000 до 30 000 руб. 3. ) для юридических лиц от 100 000 до 150 000 руб. Юридические лица До 1 января 2011 Физические лица До 1 января 2012 Сетевой компанией приборы учета устанавливаются за счет потребителя До 1 января 2012 До 1 января 2013 Штрафы для индивидуальных предпринимателей от 20 000 до 30 000 руб. , для юр. лиц от 100 000 до 150 000 руб. До 1 июля 2010 Штрафы от100 000 до 150 000 руб. До 1 января 2010 г. - С 1 июля 2010 г. Штраф от 50 000 до 100 000 Установить приборы учета у «своих» потребителей (юр. лиц, которые не установили утратили) Установить приборы учета у «своих» потребителей (населения, которые не установили утратили) Представить предложения по оснащению приборами учета населению, УК, ТСЖ Представить информацию об организациях оснащающих приборами учета населению, УК, ТСЖ Организации, осуществляющие снабжение или передачу ресурсов, сети которых непосредственно подключены к сетям потребителей Заключить договор по установке приборов учета с рассрочкой на 5 лет при обращении населения Обеспечить наличие приборов домового (тепло, газ) и поквартирного (вода, электричество) учета Обеспечить поквартирный учет всех ресурсов. (При капремонте в отношении учета тепла требование выполняется при наличии тех. возможности) Застройщики - в отношении вводимых в эксплуатацию зданий С момента вступления в силу закона С 1 января 2012 Здания не принимаются в эксплуатацию 7
ТРЕБОВАНИЯ К ЗДАНИЯМ, СТРОЕНИЯМ, СООРУЖЕНИЯМ ТРЕБОВАНИЯ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ ДЛЯ ЗДАНИЙ, СТРОЕНИЙ, СООРУЖЕНИЙ должны содержать: ü удельный расход энергетических ресурсов в здании, строении, сооружении; ü требования к влияющим на энергоэффективность функционально-технологическим, конструктивным и инженерно-техническим решениям; ü требования к отдельным элементам, конструкциям, материалам и технологиям, а также требования к технологиям, включаемым в проектную документацию, позволяющие исключить нерациональный расход энергоресурсов в процессе строительства, реконструкции, капитального ремонта и эксплуатации; ü требования, которым здания, строения, сооружения должны соответствовать не только в момент ввода в эксплуатацию, но и не менее 5 лет с момента ввода в эксплуатацию. устанавливает: ü уполномоченный орган исполнительной власти (Минрегионразвития России) 8

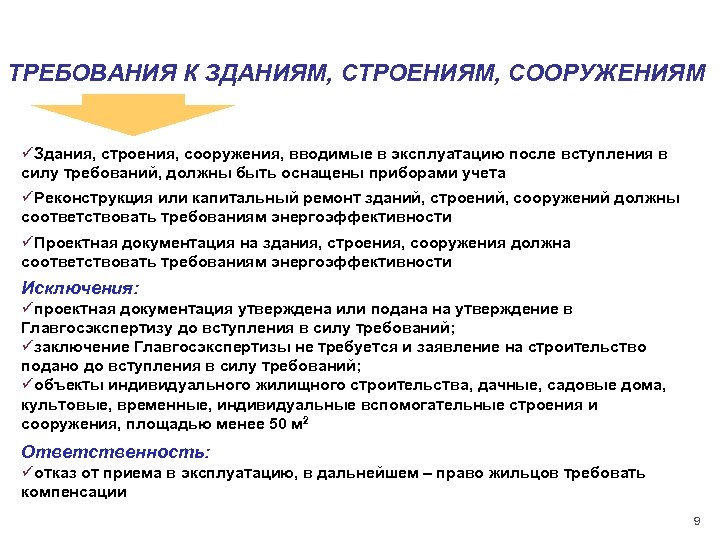

ТРЕБОВАНИЯ К ЗДАНИЯМ, СТРОЕНИЯМ, СООРУЖЕНИЯМ üЗдания, строения, сооружения, вводимые в эксплуатацию после вступления в силу требований, должны быть оснащены приборами учета üРеконструкция или капитальный ремонт зданий, строений, сооружений должны соответствовать требованиям энергоэффективности üПроектная документация на здания, строения, сооружения должна соответствовать требованиям энергоэффективности Исключения: üпроектная документация утверждена или подана на утверждение в Главгосэкспертизу до вступления в силу требований; üзаключение Главгосэкспертизы не требуется и заявление на строительство подано до вступления в силу требований; üобъекты индивидуального жилищного строительства, дачные, садовые дома, культовые, временные, индивидуальные вспомогательные строения и сооружения, площадью менее 50 м 2 Ответственность: üотказ от приема в эксплуатацию, в дальнейшем – право жильцов требовать компенсации 9

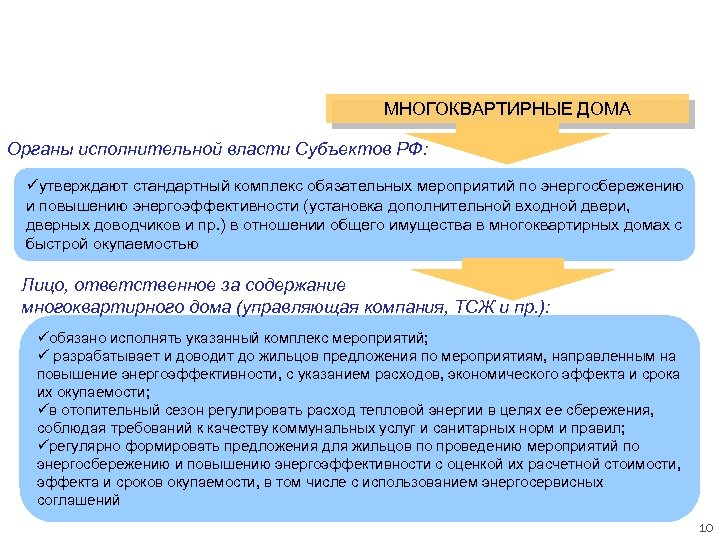

ЖИЛОЙ ФОНД МНОГОКВАРТИРНЫЕ ДОМА Органы исполнительной власти Субъектов РФ: üутверждают стандартный комплекс обязательных мероприятий по энергосбережению и повышению энергоэффективности (установка дополнительной входной двери, дверных доводчиков и пр. ) в отношении общего имущества в многоквартирных домах с быстрой окупаемостью Лицо, ответственное за содержание многоквартирного дома (управляющая компания, ТСЖ и пр. ): üобязано исполнять указанный комплекс мероприятий; ü разрабатывает и доводит до жильцов предложения по мероприятиям, направленным на повышение энергоэффективности, с указанием расходов, экономического эффекта и срока их окупаемости; üв отопительный сезон регулировать расход тепловой энергии в целях ее сбережения, соблюдая требований к качеству коммунальных услуг и санитарных норм и правил; üрегулярно формировать предложения для жильцов по проведению мероприятий по энергосбережению и повышению энергоэффективности с оценкой их расчетной стоимости, эффекта и сроков окупаемости, в том числе с использованием энергосервисных соглашений 10

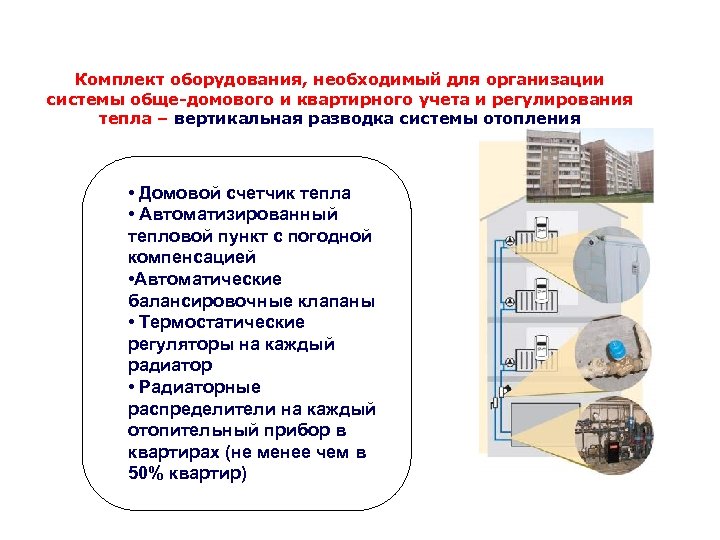

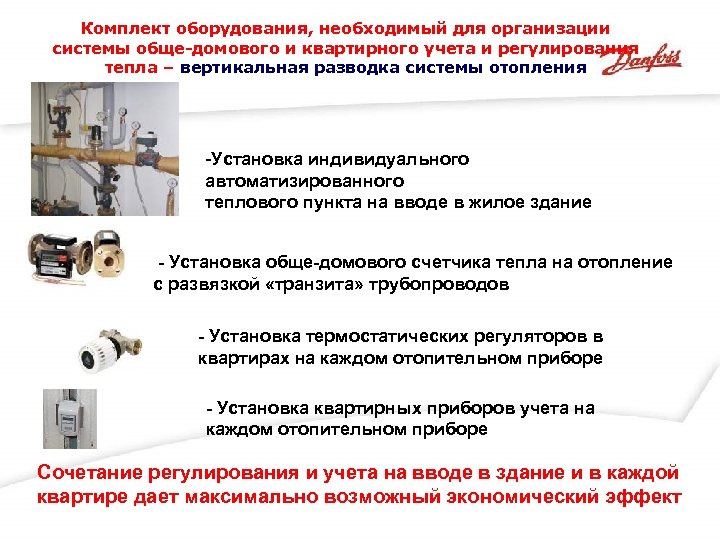

Комплект оборудования, необходимый для организации системы обще-домового и квартирного учета и регулирования тепла – вертикальная разводка системы отопления • Домовой счетчик тепла • Автоматизированный тепловой пункт с погодной компенсацией • Автоматические балансировочные клапаны • Термостатические регуляторы на каждый радиатор • Радиаторные распределители на каждый отопительный прибор в квартирах (не менее чем в 50% квартир)
Составляющие решения задачи • Техническое обеспечение (поставка и монтаж оборудования) • Организационное обеспечение (сервисная служба по обслуживанию приборов, снятию показаний и расчетам оплат) • Нормативно-законодательная база • Решения по всем указанным направлениям существуют и проверены на практике в различных регионах России
Комплект оборудования, необходимый для организации системы обще-домового и квартирного учета и регулирования тепла – вертикальная разводка системы отопления -Установка индивидуального автоматизированного теплового пункта на вводе в жилое здание - Установка обще-домового счетчика тепла на отопление с развязкой «транзита» трубопроводов - Установка термостатических регуляторов в квартирах на каждом отопительном приборе - Установка квартирных приборов учета на каждом отопительном приборе Сочетание регулирования и учета на вводе в здание и в каждой квартире дает максимально возможный экономический эффект

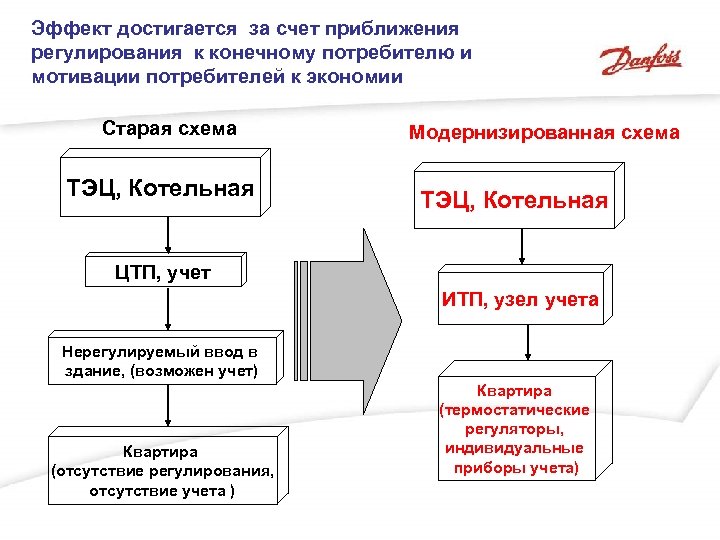

Эффект достигается за счет приближения регулирования к конечному потребителю и мотивации потребителей к экономии Старая схема ТЭЦ, Котельная Модернизированная схема ТЭЦ, Котельная ЦТП, учет ИТП, узел учета Нерегулируемый ввод в здание, (возможен учет) Квартира (отсутствие регулирования, отсутствие учета ) Квартира (термостатические регуляторы, индивидуальные приборы учета)
По своему устройству системы отопления подразделяются на: -однотрубные, где горячая вода проходит через каждый отопительный прибор (отопительные приборы подключены последовательно) П-образный стояк Стояк с верхним или нижним расположением подающей магистрали Горизонтальная ветвь и различныена варианты установки обратите внимание способы присоединения отопительных приборов к подающей и обратной магистралям радиаторные клапаны установлены на «греющих» 1 – стояк подводках, 2 – отопительный прибор 3 – радиаторный терморегулятор на левом стояке – на нижней подводке, 4 - шаровой кран на правом – на верхней 5 - замыкающий участок (байпас)
По своему устройству системы отопления подразделяются на: - двухтрубные, где горячая вода подаётся к каждому отопительному прибору от «подающего» стояка, и собирается от отопительных приборов к «обратному» стояку (отопительные приборы подключены параллельно) Стояк с верхним расположением подающей магистрали Стояк с нижним расположением подающей магистрали обратите внимание на варианты установки Горизонтальная ветвь при разностороннем присоединении к магистралям 1 - стояк подающий вариант установки автоматических 2 - стояк обратный балансировочных клапанов ASV в системе с 3 - отопительный прибор верхним расположением подающей 4 - радиаторный терморегулятор магистрали 5 - запорный вентиль или шаровой кран
Монтаж клапана радиаторного терморегулятора Клапаны устанавливается на подающей подводке к отопительному прибору (процедура монтажа описана далее) А. однотрубные системы отопления А 1. стояки системы с движением воды сверху-вниз А 2. стояки системы с движением воды снизувверх Б. двухтрубные системы отопления Б 1. стояки системы с «верхним розливом» (подающая магистраль – на чердаке) Б 2. стояки системы с «нижним розливом» (подающая и обратная магистраль – в подвале)

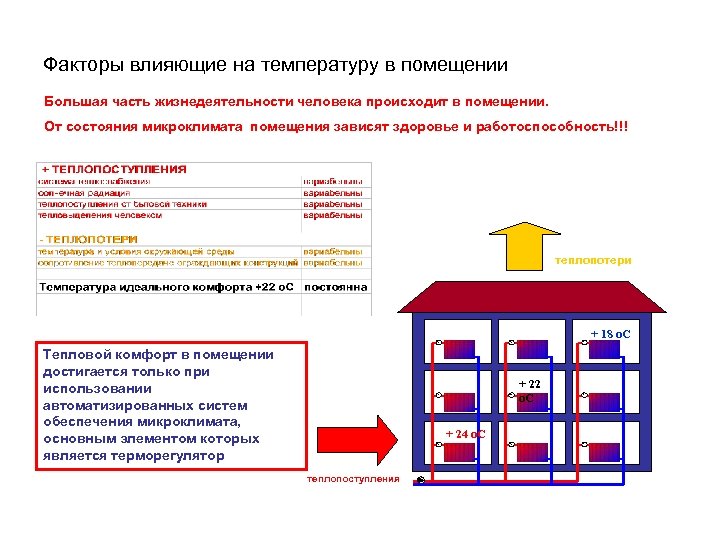

Факторы влияющие на температуру в помещении Большая часть жизнедеятельности человека происходит в помещении. От состояния микроклимата помещения зависят здоровье и работоспособность!!! теплопотери + 18 о. С Тепловой комфорт в помещении достигается только при использовании автоматизированных систем обеспечения микроклимата, основным элементом которых является терморегулятор + 22 о. С + 24 о. С теплопоступления
У каждого отопительного прибора должен быть установлен радиаторный терморегулятор, чтобы жилец имел необходимую температуру воздуха в каждой комнате своей квартиры.
Термограмма нового жилого здания смонтированного по проекту до «ремонтов силами жильцов» Равномерное распределение тепла по дому

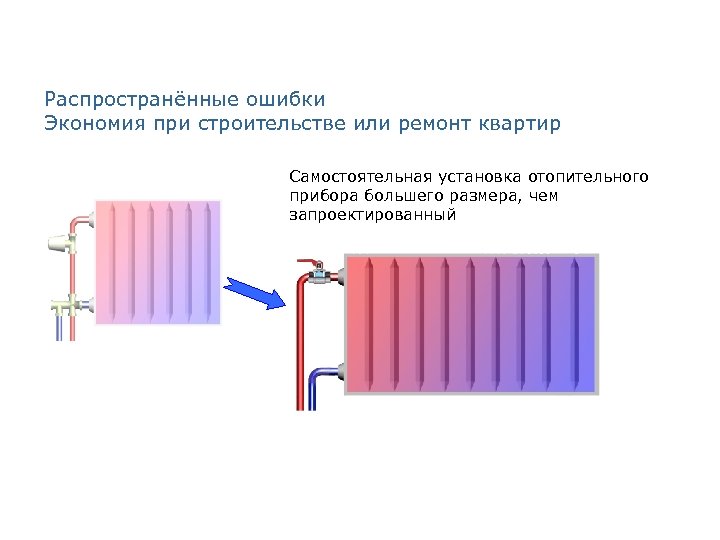

Распространённые ошибки Экономия при строительстве или ремонт квартир Самостоятельная установка отопительного прибора большего размера, чем запроектированный

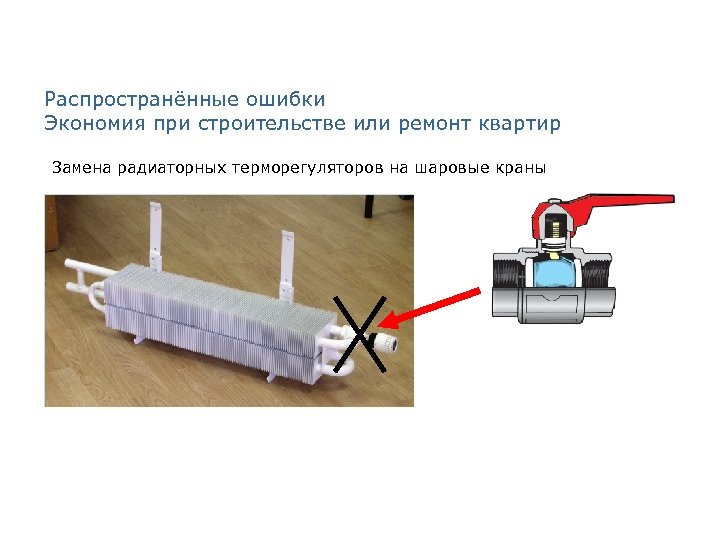

Распространённые ошибки Экономия при строительстве или ремонт квартир Замена радиаторных терморегуляторов на шаровые краны
Возможна ли регулировка теплоотдачи отопительного прибора шаровым краном ? ? НЕТ - шаровый кран является запорным устройством, имеющим два рабочих положения: 100% открыт или 100% закрыт. Регулировка расхода теплоносителя через отопительный прибор шаровым краном не возможна из-за самой конструкции данного типа оборудования. Возможна ли регулировка теплоотдачи отопительного прибора ручным вентилем ? ? НЕТ – ручные регулирующие клапаны не обеспечивают автоматического и качественного регулирования теплоотдачи отопительного прибора. Kv m 3/x Q Вт G м 3 ч Зависимость теплоотдачи отопительного прибора от перепада температур и расхода теплоносителя Q Вт h mm Зависимость пропускной способности ручного клапана от высоты подъёма штока h mm Зависимость теплоотдачи отопительного прибора от высоты подъёма штока вентиля
Термограмма типично разрегулированного жилого здания Разрегулированная система. Часть помещений перетоплены, другие остаются холодными.

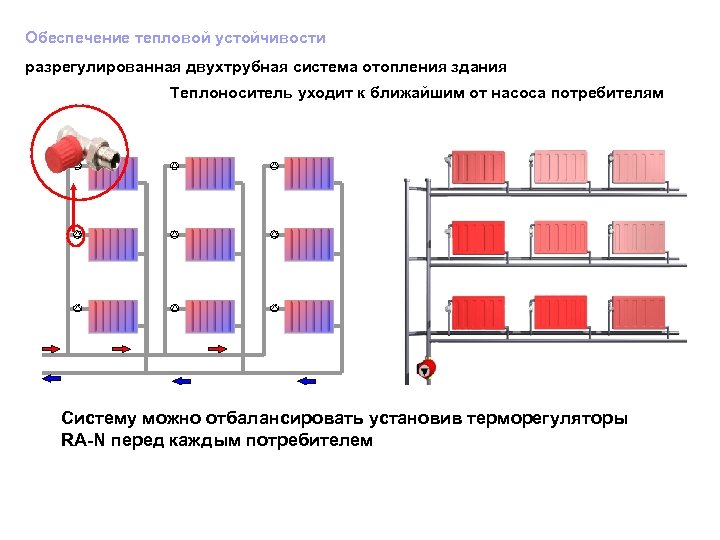

Обеспечение тепловой устойчивости разрегулированная двухтрубная система отопления здания Теплоноситель уходит к ближайшим от насоса потребителям Систему можно отбалансировать установив терморегуляторы RА-N перед каждым потребителем

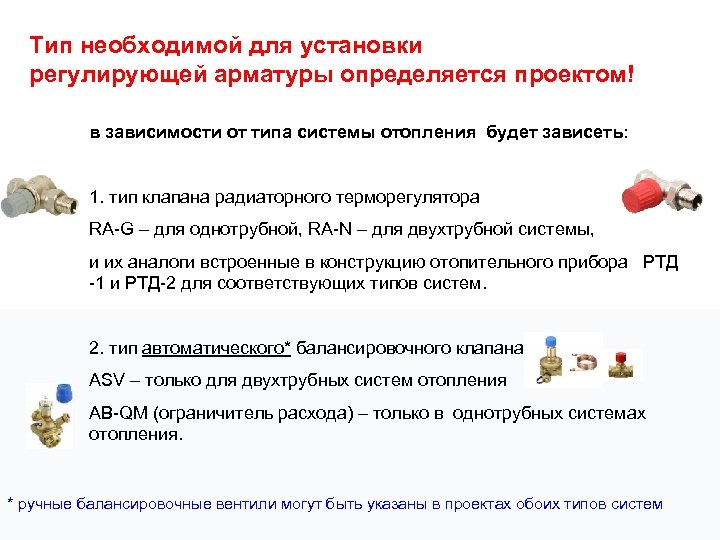

Тип необходимой для установки регулирующей арматуры определяется проектом! в зависимости от типа системы отопления будет зависеть: 1. тип клапана радиаторного терморегулятора RA-G – для однотрубной, RA-N – для двухтрубной системы, и их аналоги встроенные в конструкцию отопительного прибора РТД -1 и РТД-2 для соответствующих типов систем. 2. тип автоматического* балансировочного клапана ASV – только для двухтрубных систем отопления AB-QM (ограничитель расхода) – только в однотрубных системах отопления. * ручные балансировочные вентили могут быть указаны в проектах обоих типов систем

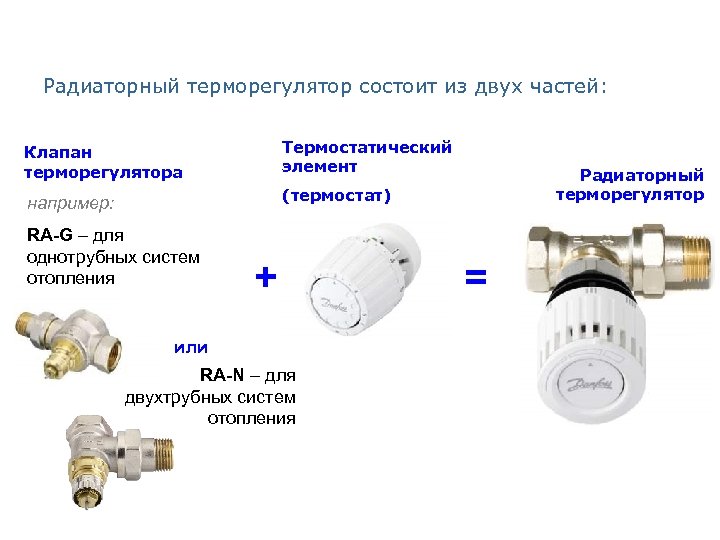

Радиаторный терморегулятор состоит из двух частей: Клапан терморегулятора Термостатический элемент например: (термостат) RA-G – для однотрубных систем отопления + или RA-N – для двухтрубных систем отопления Радиаторный терморегулятор =

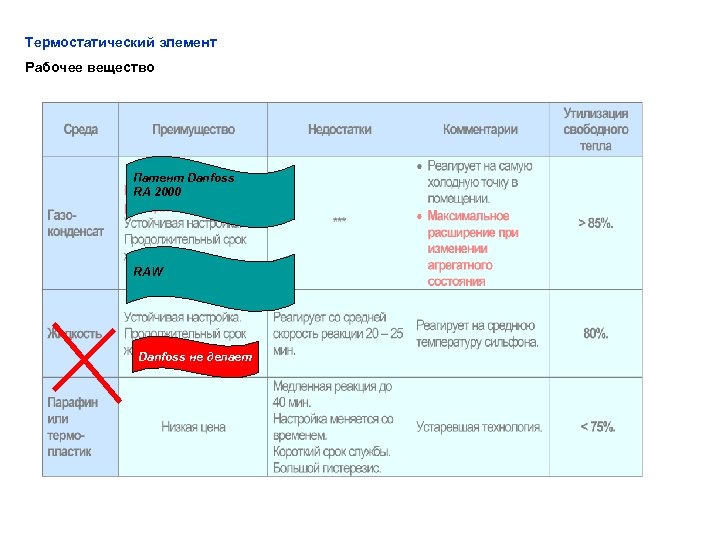

Термостатический элемент Рабочее вещество Патент Danfoss RA 2000 RAW Danfoss не делает
Основные правила при монтаже клапанов радиаторных терморегуляторов типа RА-G Рекомендации для однотрубных систем отопления • На подающей подводке установить клапан RTD-G (впоследствии на него следует установить термостат); • Если система однотрубная, то должен быть замыкающий участок; • Не должно быть арматуры на замыкающем участке! • На обратной подводке установить полнопроходной шаровой кран (в соответствии с проектом); Наиболее часто применяются следующие типоразмеры труб: Диаметр подводок - Ду = 20 мм, диаметр байпаса - Ду = 15 мм;

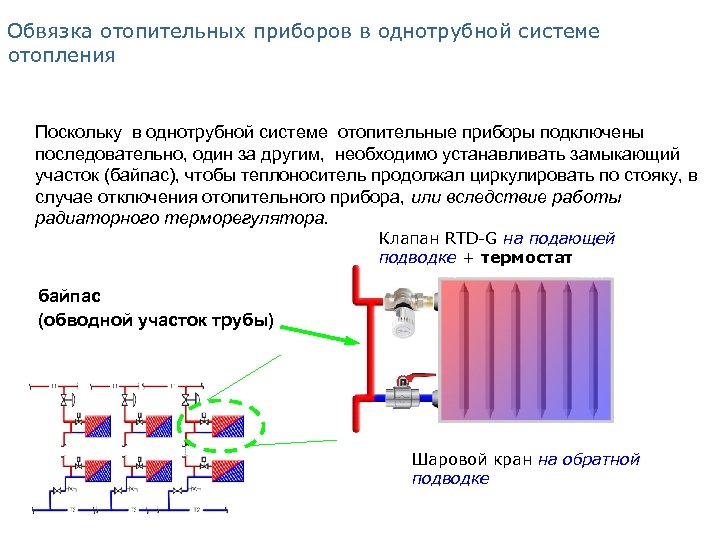

Обвязка отопительных приборов в однотрубной системе отопления Поскольку в однотрубной системе отопительные приборы подключены последовательно, один за другим, необходимо устанавливать замыкающий участок (байпас), чтобы теплоноситель продолжал циркулировать по стояку, в случае отключения отопительного прибора, или вследствие работы радиаторного терморегулятора. Клапан RTD-G на подающей подводке + термостат байпас (обводной участок трубы) Шаровой кран на обратной подводке

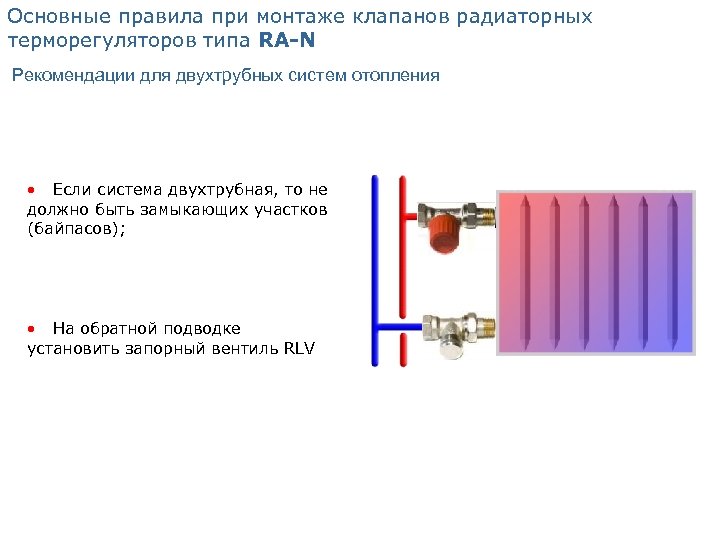

Основные правила при монтаже клапанов радиаторных терморегуляторов типа RА-N Рекомендации для двухтрубных систем отопления • Если система двухтрубная, то не должно быть замыкающих участков (байпасов); • На обратной подводке установить запорный вентиль RLV

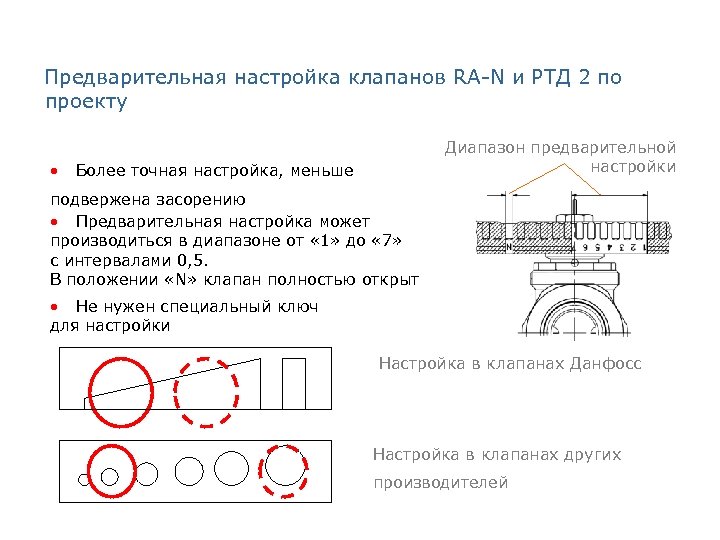

Предварительная настройка клапанов RA-N и РТД 2 по проекту • Диапазон предварительной настройки Более точная настройка, меньше подвержена засорению • Предварительная настройка может производиться в диапазоне от « 1» до « 7» с интервалами 0, 5. В положении «N» клапан полностью открыт • Не нужен специальный ключ для настройки Настройка в клапанах Данфосс Настройка в клапанах других производителей
Подверженность засорению В процессе эксплуатации клапаны Danfoss не подвержены засорению • Максимальная пропускная способность и проходное сечение для однотрубных систем отопления • Профилированные внутренние поверхности высокой точности обработки (достигается благодаря применению горячей штамповки) • Конус клапана при установленном на клапане термостате постоянно находится в движении, следовательно на нем меняется перепад давления – эффект самоочищения Воизбежание засорения клапанов RTD-N, установленных на «грязной» воде, не рекомендуется устанавливать монтажную настройку « 2» и ниже

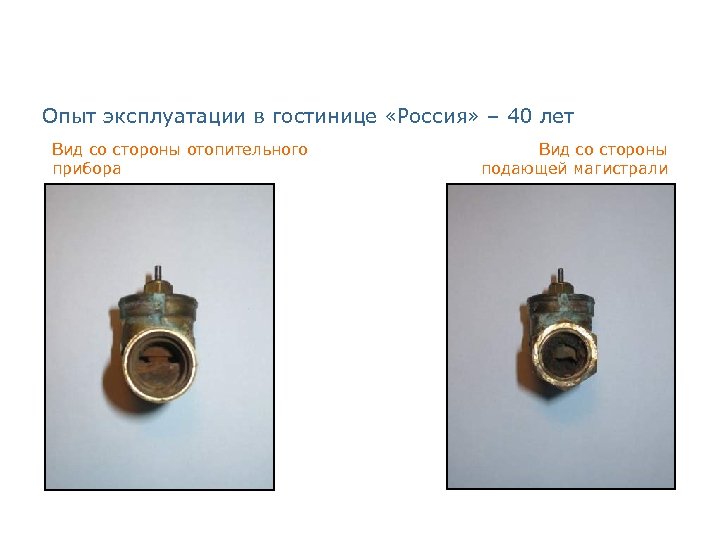

Опыт эксплуатации в гостинице «Россия» – 40 лет Вид со стороны отопительного прибора Вид со стороны подающей магистрали
Отопительные приборы со встроенными радиаторными терморегуляторами

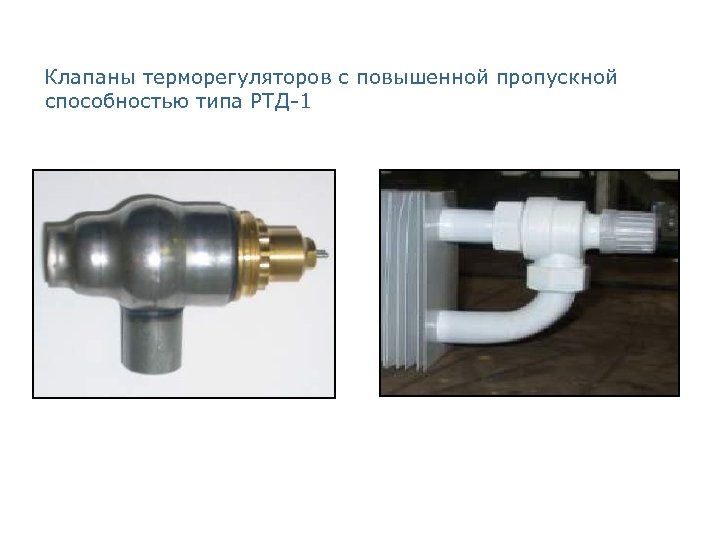

Клапаны терморегуляторов с повышенной пропускной способностью типа РТД-1

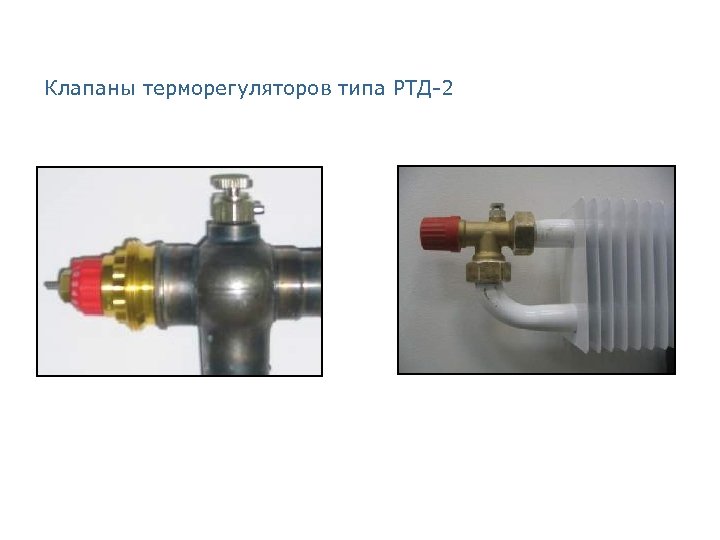

Клапаны терморегуляторов типа РТД-2
БАЛАНСИРОВОЧНЫЕ КЛАПАНЫ Danfoss Зачем нужны балансировочные клапаны? Балансировочные клапаны – это трубопроводная дросселирующая арматура предназначенная для гидравлической увязки циркуляционных колец (стояков, ветвей) систем отопления Сбалансированная система – это требуемый расход при корректном перепаде давлений Признаки несбалансированной системы • Длительный по времени запуск системы • Шум на радиаторных терморегуляторах • Недостаточная теплоотдача от отопительного прибора • Некорректная работа терморегуляторов или регулирующих клапанов • Высокое теплопотребление системы

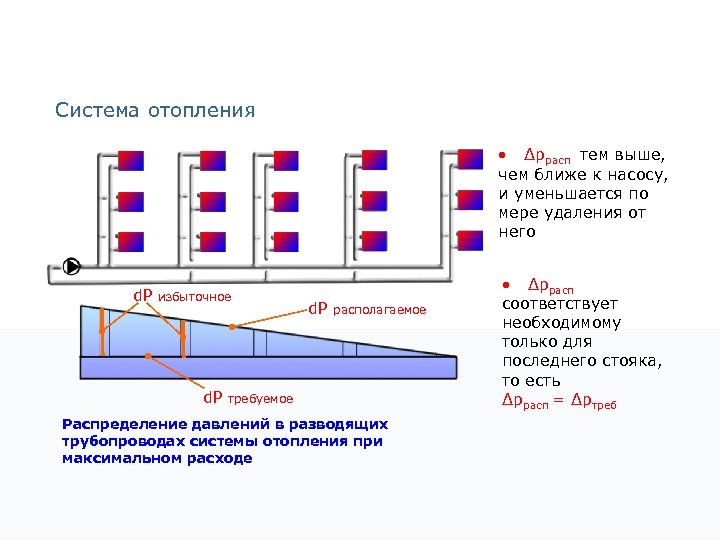

Система отопления • Δpрасп тем выше, чем ближе к насосу, и уменьшается по мере удаления от него d. P избыточное d. P располагаемое требуемое Распределение давлений в разводящих трубопроводах системы отопления при максимальном расходе • Δpрасп соответствует необходимому только для последнего стояка, то есть Δpрасп = Δpтреб

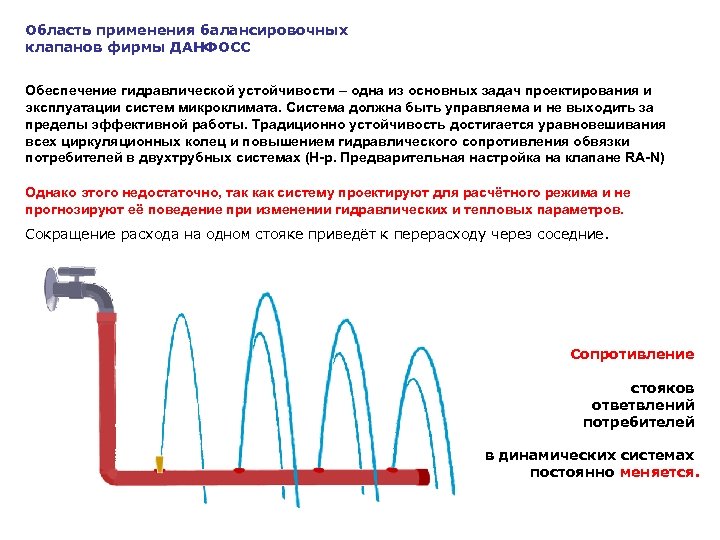

Область применения балансировочных клапанов фирмы ДАНФОСС Обеспечение гидравлической устойчивости – одна из основных задач проектирования и эксплуатации систем микроклимата. Система должна быть управляема и не выходить за пределы эффективной работы. Традиционно устойчивость достигается уравновешивания всех циркуляционных колец и повышением гидравлического сопротивления обвязки потребителей в двухтрубных системах (Н-р. Предварительная настройка на клапане RА-N) Однако этого недостаточно, так как систему проектируют для расчётного режима и не прогнозируют её поведение при изменении гидравлических и тепловых параметров. Сокращение расхода на одном стояке приведёт к перерасходу через соседние. Сопротивление стояков ответвлений потребителей в динамических системах постоянно меняется.

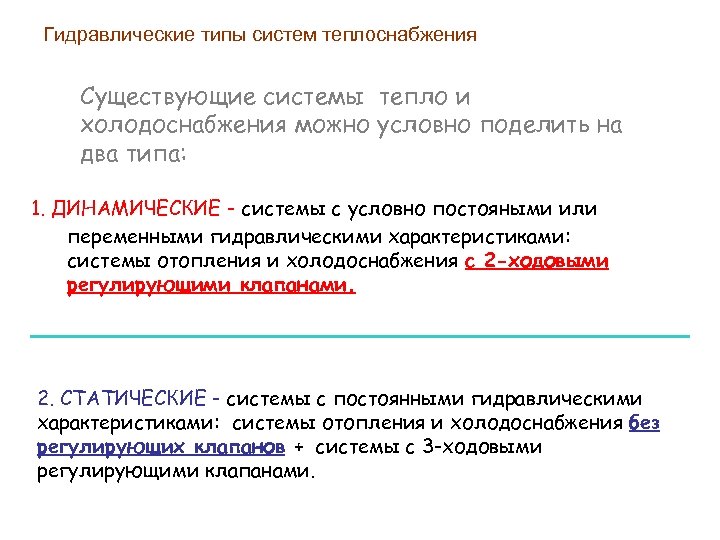

Гидравлические типы систем теплоснабжения Существующие системы тепло и холодоснабжения можно условно поделить на два типа: 1. ДИНАМИЧЕСКИЕ - системы с условно постояными или переменными гидравлическими характеристиками: системы отопления и холодоснабжения с 2 -ходовыми регулирующими клапанами. 2. СТАТИЧЕСКИЕ - системы с постоянными гидравлическими характеристиками: системы отопления и холодоснабжения без регулирующих клапанов + системы с 3 -ходовыми регулирующими клапанами.

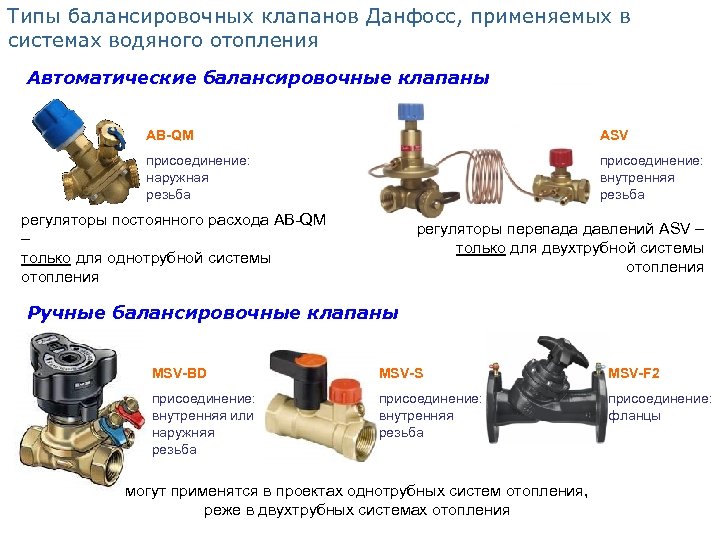

Типы балансировочных клапанов Данфосс, применяемых в системах водяного отопления Автоматические балансировочные клапаны AB-QM ASV присоединение: наружная резьба присоединение: внутренняя резьба регуляторы постоянного расхода AB-QM – только для однотрубной системы отопления регуляторы перепада давлений ASV – только для двухтрубной системы отопления Ручные балансировочные клапаны MSV-BD MSV-S MSV-F 2 присоединение: внутренняя или наружняя резьба присоединение: внутренняя резьба присоединение: фланцы могут применятся в проектах однотрубных систем отопления, реже в двухтрубных системах отопления

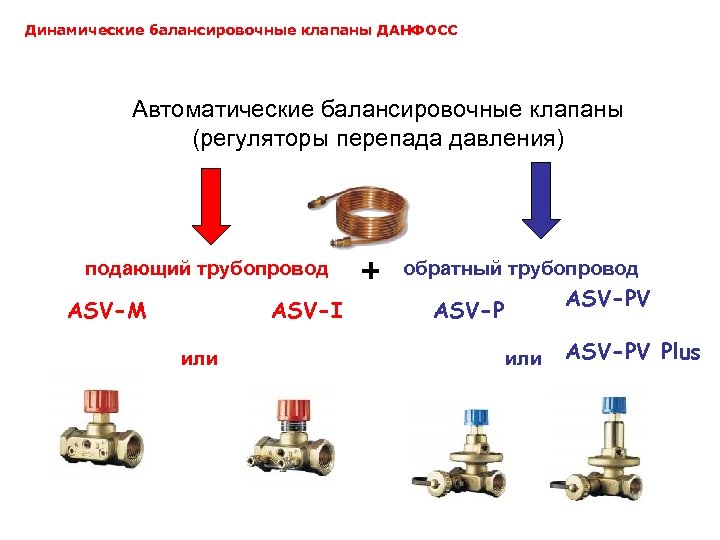

Динамические балансировочные клапаны ДАНФОСС Автоматические балансировочные клапаны (регуляторы перепада давления) подающий трубопровод ASV-M ASV-I или + обратный трубопровод ASV-PV ASV-P или ASV-PV Plus

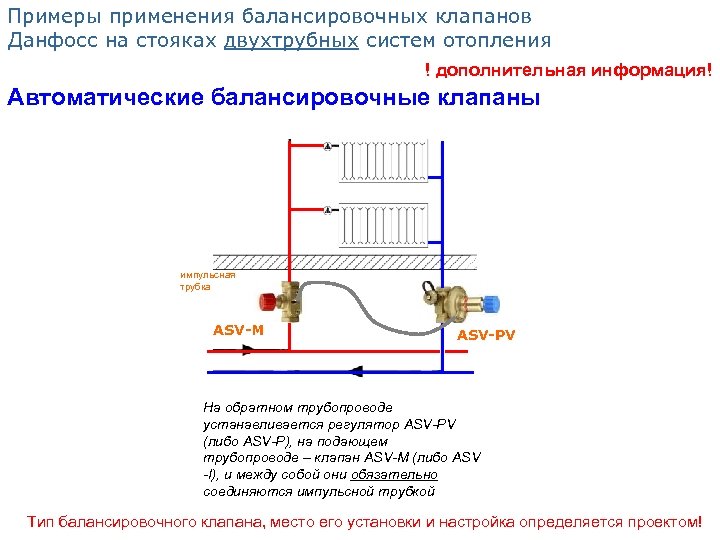

Примеры применения балансировочных клапанов Данфосс на стояках двухтрубных систем отопления ! дополнительная информация! Автоматические балансировочные клапаны импульсная трубка ASV-M ASV-PV На обратном трубопроводе устанавливается регулятор ASV-PV (либо ASV-P), на подающем трубопроводе – клапан ASV-M (либо ASV -I), и между собой они обязательно соединяются импульсной трубкой Тип балансировочного клапана, место его установки и настройка определяется проектом!
Динамические балансировочные клапаны ДАНФОСС Автоматический стабилизатор расхода AB-QM Клапан AB-QM – автоматический балансировочный клапан, стабилизатор расхода Применяются для ограничения и стабилизации расхода в однотрубных системах отопления • • условное давление 16 бар; макс. потери давления 400 к. Па; мин. потери давления Ду = 10 – 20 мм 16 к. Па Ду = 25 – 32 мм 20 к. Па; рабочий диапазон среды от -10 до 120 °С.
Автоматический стабилизатор расхода AB-QM Для гидравлической балансировки однотрубной системы отопления клапаны AB-QM устанавливаются на каждом стояке. Комнатная температура регулируется при помощи радиаторных терморегуляторов RA-G AB-QM
Ручные балансировочные клапаны LENO™ MSV-S можно использовать совмесно с клапанами LENO™ MSV-BD или другими ручными балансировочными клапанами серии LENO™.

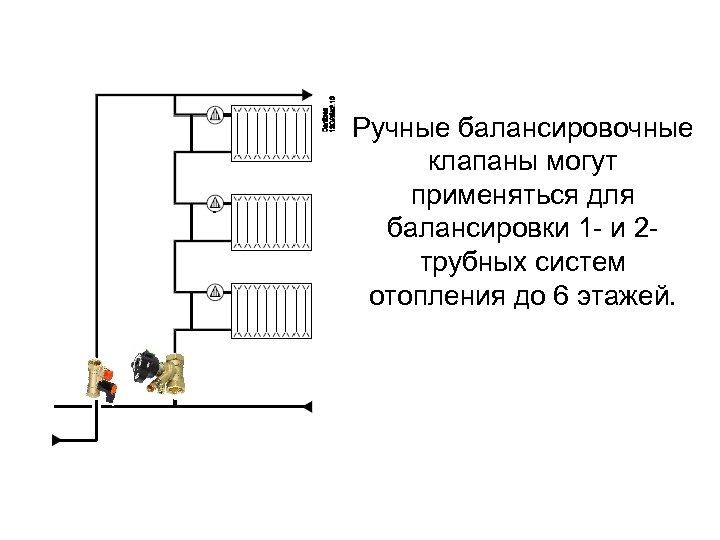

Ручные балансировочные клапаны могут применяться для балансировки 1 - и 2 трубных систем отопления до 6 этажей.

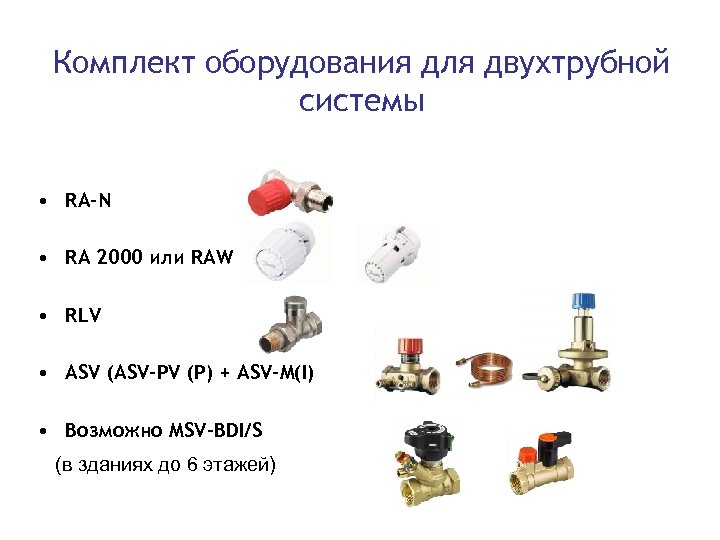

Комплект оборудования для двухтрубной системы • RA-N • RА 2000 или RAW • RLV • ASV (ASV-PV (P) + ASV-M(I) • Возможно MSV-BDI/S (в зданиях до 6 этажей)

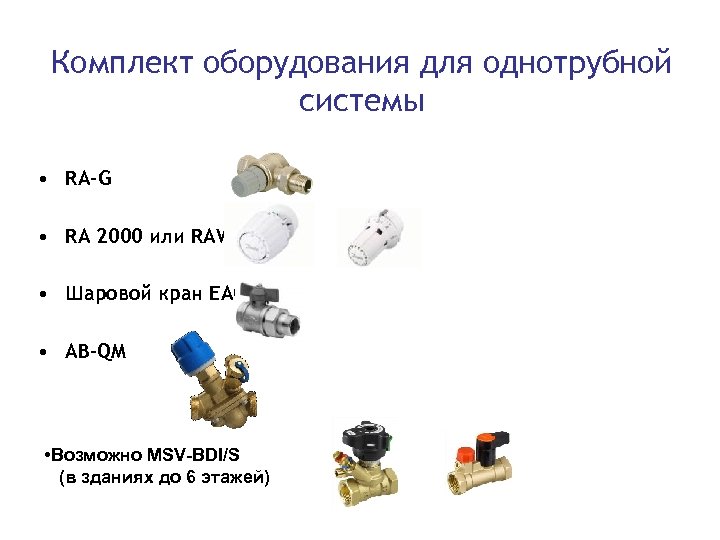

Комплект оборудования для однотрубной системы • RA-G • RA 2000 или RAW • Шаровой кран EAGLE • AB-QM • Возможно MSV-BDI/S (в зданиях до 6 этажей)

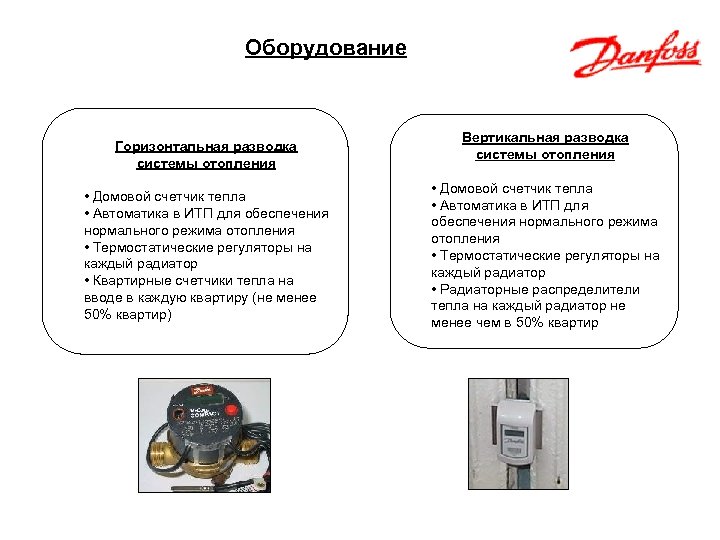

Оборудование Горизонтальная разводка системы отопления • Домовой счетчик тепла • Автоматика в ИТП для обеспечения нормального режима отопления • Термостатические регуляторы на каждый радиатор • Квартирные счетчики тепла на вводе в каждую квартиру (не менее 50% квартир) Вертикальная разводка системы отопления • Домовой счетчик тепла • Автоматика в ИТП для обеспечения нормального режима отопления • Термостатические регуляторы на каждый радиатор • Радиаторные распределители тепла на каждый радиатор не менее чем в 50% квартир

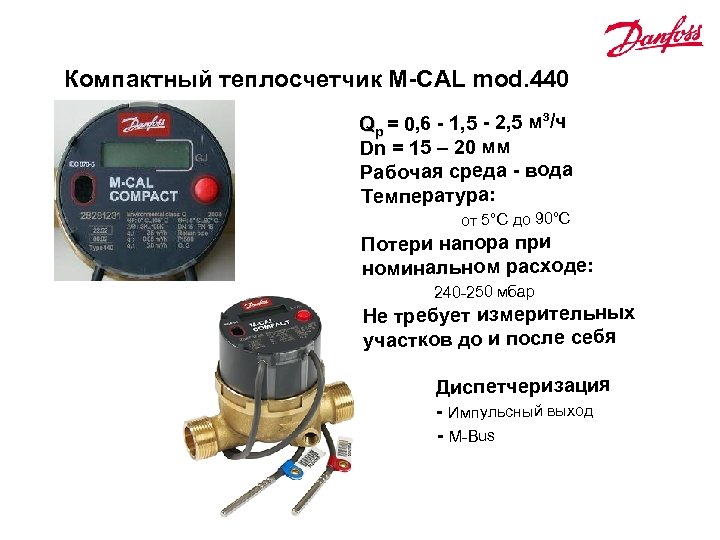

Компактный теплосчетчик M-CAL mod. 440 Qp = 0, 6 - 1, 5 - 2, 5 м³/ч Dn = 15 – 20 мм Рабочая среда - вода Температура: от 5°C до 90°C Потери напора при номинальном расходе: 240 -250 мбар Не требует измерительных участков до и после себя Диспетчеризация - Импульсный выход - М-Bus
Компактный теплосчетчик M-CAL mod. 440

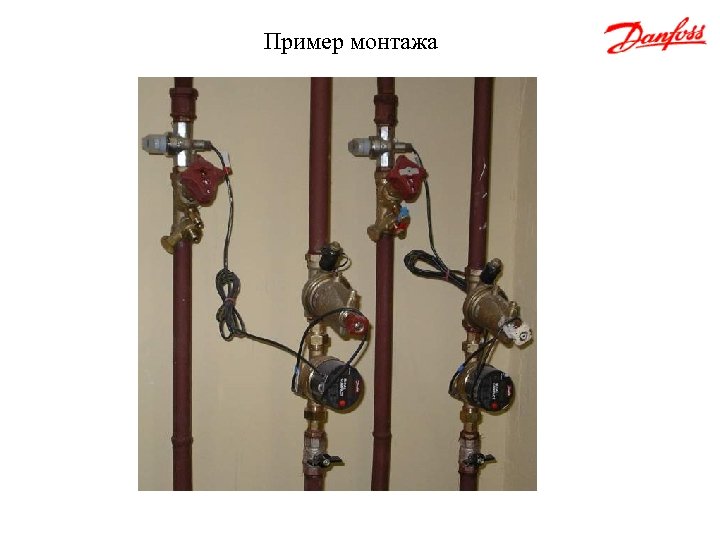

Пример монтажа

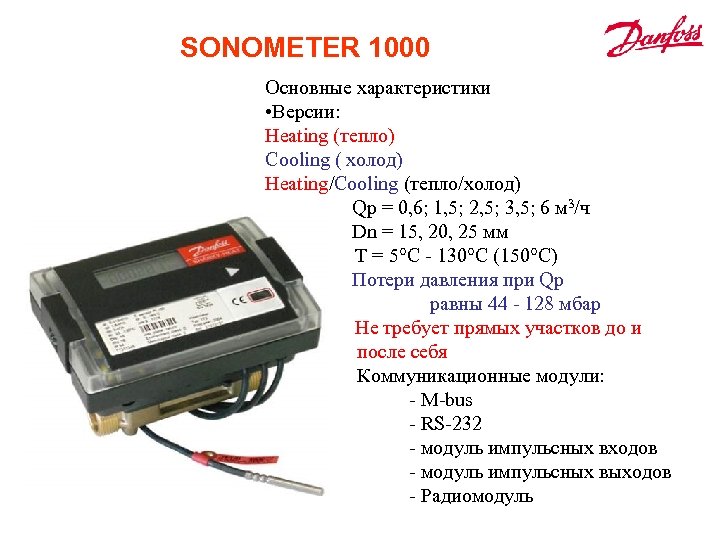

SONOMETER 1000 Основные характеристики • Версии: Heating (тепло) Cooling ( холод) Heating/Cooling (тепло/холод) Qp = 0, 6; 1, 5; 2, 5; 3, 5; 6 м 3/ч Dn = 15, 20, 25 мм Т = 5°C - 130°C (150°C) Потери давления при Qp равны 44 - 128 мбар Не требует прямых участков до и после себя Коммуникационные модули: - M-bus - RS-232 - модуль импульсных входов - модуль импульсных выходов - Радиомодуль

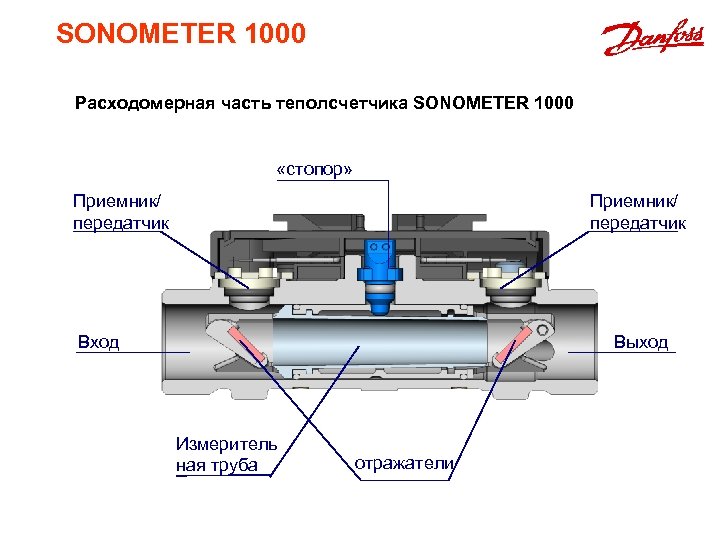

SONOMETER 1000 Расходомерная часть теполсчетчика SONOMETER 1000 «стопор» Приемник/ передатчик Вход Выход Измеритель ная труба отражатели

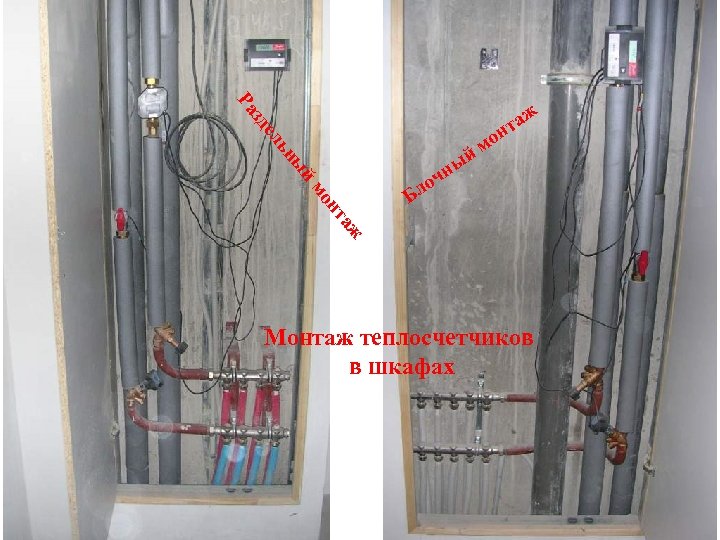

Ра ж й ы ьн ел зд а нт мо й о Бл ж та н мо ны ч Монтаж теплосчетчиков в шкафах

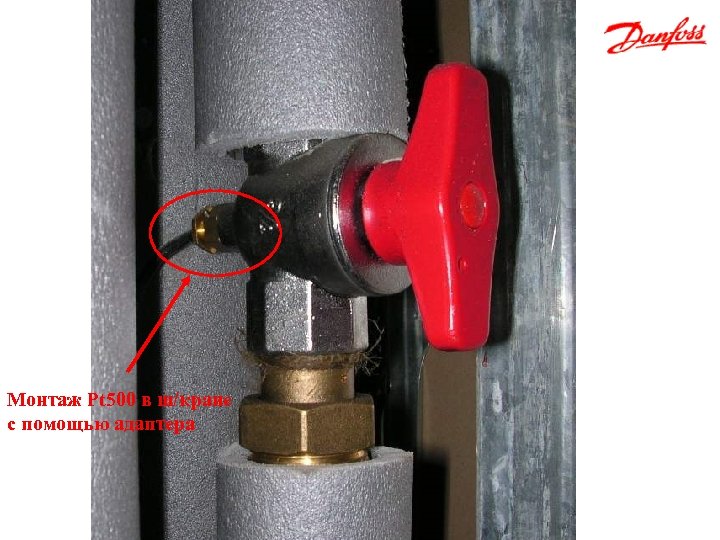

Монтаж Pt 500 в ш/кране с помощью адаптера

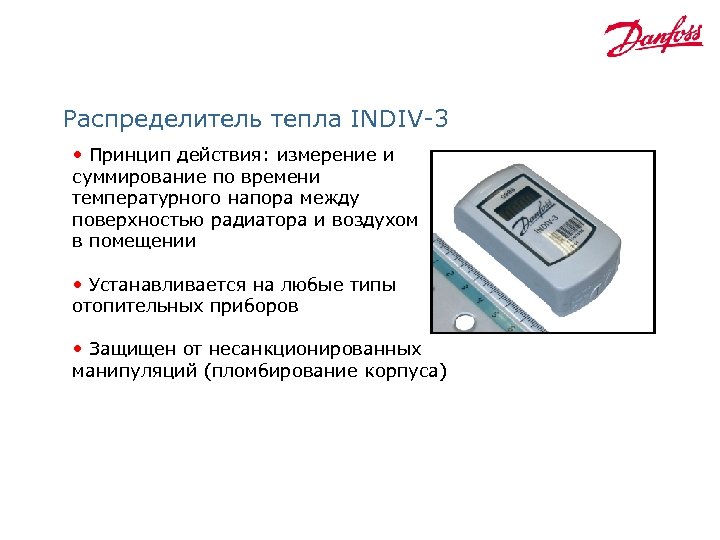

Распределитель тепла INDIV-3 • Принцип действия: измерение и суммирование по времени температурного напора между поверхностью радиатора и воздухом в помещении • Устанавливается на любые типы отопительных приборов • Защищен от несанкционированных манипуляций (пломбирование корпуса)
Распределитель тепла INDIV-3: проектирование В проекте должны быть указаны: • все имеющиеся в здании типы отопительных приборов • точное количество приборов каждого типа Спецификация крепежных деталей однозначно определяется типом радиатора и предоставляется при заказе оборудования. Корпус распределителя является универсальным для всех типов радиаторов.
Распределитель тепла INDIV-3 монтаж на чугунные секционные и панельные радиаторы • • • E – корпус B – крепежный винт С – тепловой адаптер А – Т-образная гайка D - секции радиатора

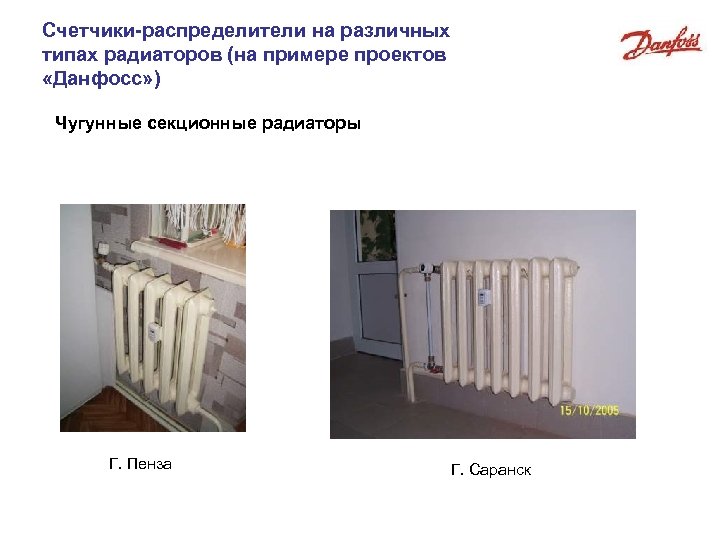

Счетчики-распределители на различных типах радиаторов (на примере проектов «Данфосс» ) Чугунные секционные радиаторы Г. Пенза Г. Саранск

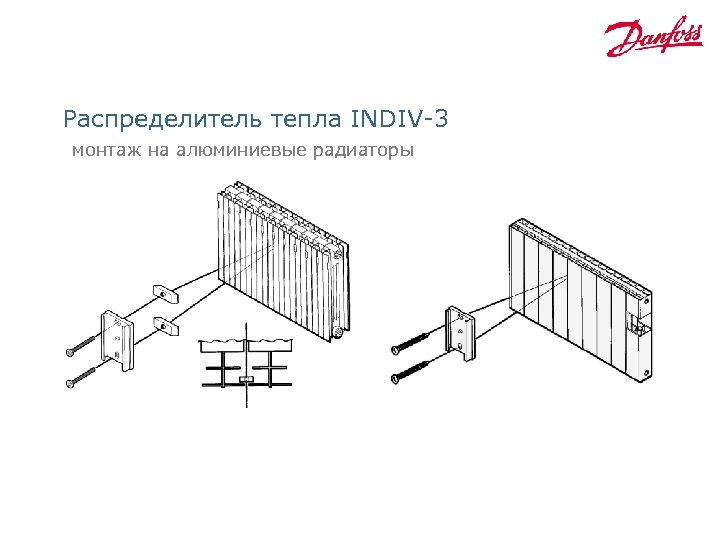

Распределитель тепла INDIV-3 монтаж на алюминиевые радиаторы

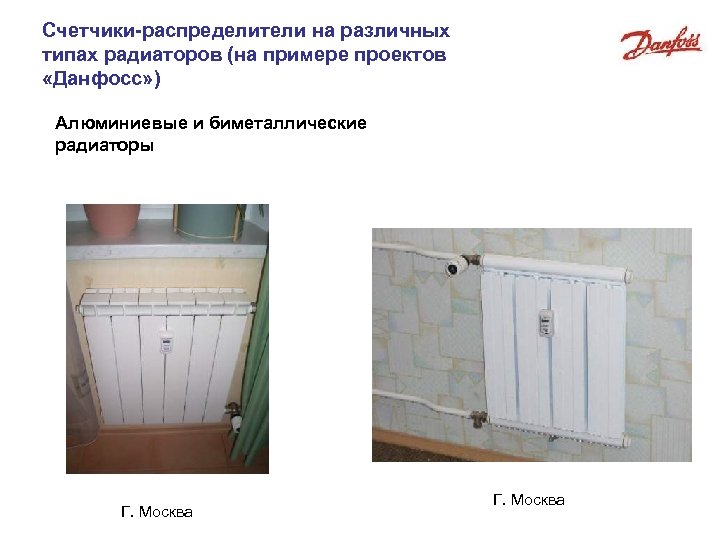

Счетчики-распределители на различных типах радиаторов (на примере проектов «Данфосс» ) Алюминиевые и биметаллические радиаторы Г. Москва

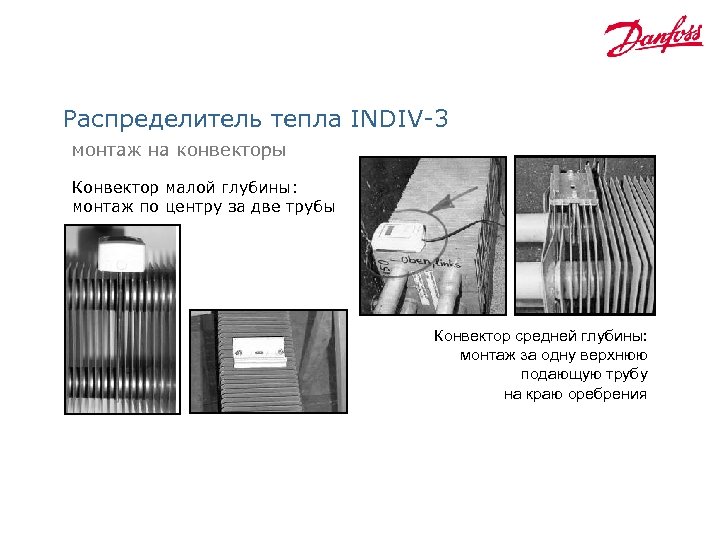

Распределитель тепла INDIV-3 монтаж на конвекторы Конвектор малой глубины: монтаж по центру за две трубы Конвектор средней глубины: монтаж за одну верхнюю подающую трубу на краю оребрения
Счетчики-распределители на различных типах радиаторов (на примере проектов «Данфосс» ) Конвекторы Г. Москва Г. Саранск
Система поквартирного учета с дистанционным считыванием показаний INDIV AMR 1 – сетевой узел с коммуникационным модулем для передачи данных на компьютер или в расчетный центр 3 –радиаторные счетчики -распределители INDIV 3 R 2 -сетевые узлы для сбора данных с квартирных приборов учета

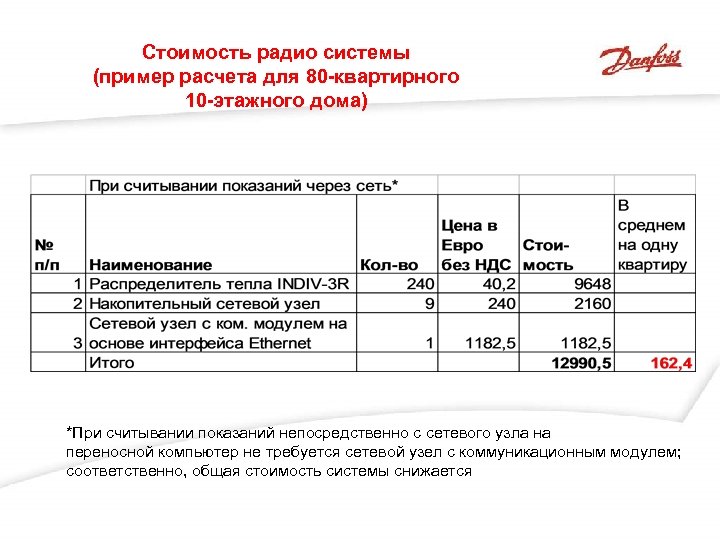

Стоимость радио системы (пример расчета для 80 -квартирного 10 -этажного дома) *При считывании показаний непосредственно с сетевого узла на переносной компьютер не требуется сетевой узел с коммуникационным модулем; соответственно, общая стоимость системы снижается
Схема организации поквартирного учета и оплат за тепловую энергию и услуги отопления Индивидуальные потребители (жильцы) Энергосервисная компания Договор подряда Договор социального найма или технического обслуживания Управляющая организация (ЖЭК, ЖСК и др. ) Договор энергоснабжения Поставщик тепла Тепловая энергия

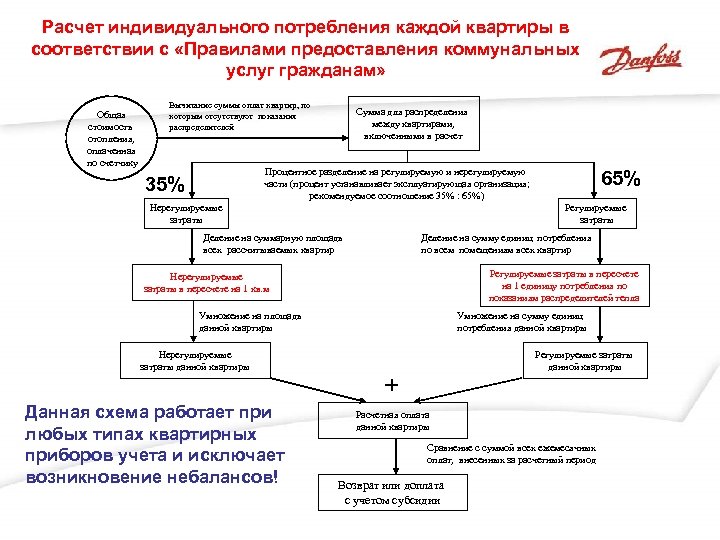

Расчет индивидуального потребления каждой квартиры в соответствии с «Правилами предоставления коммунальных услуг гражданам» Общая стоимость отопления, оплаченная по счетчику Вычитание суммы оплат квартир, по которым отсутствуют показания распределителей Сумма для распределения между квартирами, включенными в расчет Процентное разделение на регулируемую и нерегулируемую части (процент устанавливает эксплуатирующая организация; рекомендуемое соотношение 35% : 65%) 35% Нерегулируемые затраты Регулируемые затраты Деление на суммарную площадь всех рассчитываемых квартир Деление на сумму единиц потребления по всем помещениям всех квартир Регулируемые затраты в пересчете на 1 единицу потребления по показаниям распределителей тепла Нерегулируемые затраты в пересчете на 1 кв. м Умножение на площадь данной квартиры Нерегулируемые затраты данной квартиры Данная схема работает при любых типах квартирных приборов учета и исключает возникновение небалансов! 65% Умножение на сумму единиц потребления данной квартиры Регулируемые затраты данной квартиры + Расчетная оплата данной квартиры Сравнение с суммой всех ежемесячных оплат, внесенных за расчетный период Возврат или доплата с учетом субсидии

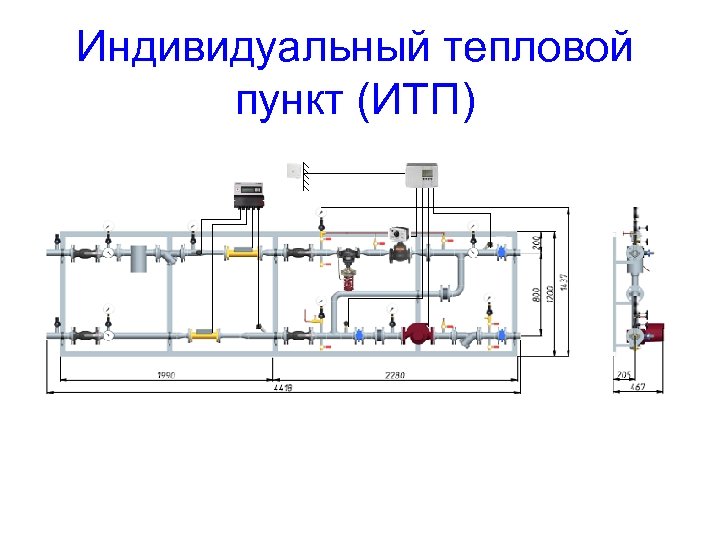

Индивидуальный тепловой пункт (ИТП)
Стоимость системы обще-домового и квартирного автоматического регулирования и учета тепла Пример: 100 -квартирный жилой дом площадью 7000 кв. м • Автоматизированный ИТП: 500 тыс. руб. • Балансировка (55 стояков): 250 тыс. руб. • Терморегуляторы (330 шт. ): 300 тыс. руб. • Счетчикираспределители (330 шт. ): 200 тыс. руб. Итого: 1 250 тыс. руб. или 180 руб. на 1 кв. м
Экономический эффект по результатам реализации проектов «Данфосс» §Замена элеваторных узлов на ИТП, балансировка стояков ~ 20 -25% §Установка терморегуляторов и индивидуального учета ~ 15 -20% §Общий экономический эффект в среднем по зданию ~ 35 -45% §Снижение оплат для экономных жильцов – до 60% §Капитальные затраты на 1 квадратный метр площади здания ~ §Срок окупаемости мероприятий ~ 50 – 150 руб. 2 -3, 5 года Срок службы оборудования от 10 лет (компоненты ИТП) до 30 лет (термостаты)

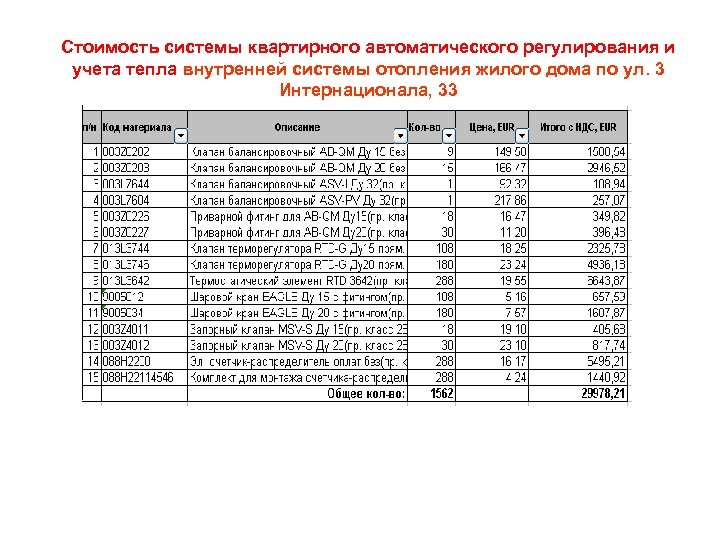

Стоимость системы квартирного автоматического регулирования и учета тепла внутренней системы отопления жилого дома по ул. 3 Интернационала, 33
Принципиальные достоинства концепции Данфосс §Мы предлагаем комплексное решение, позволяющее полностью реализовать потенциал энергосбережения в жилищном фонде §Эффект от внедрения достигается сразу же, в первые месяцы эксплуатации. Сроки окупаемости реальны и будут постоянно сокращаться в ближайшие года по мере роста стоимости тепловой энергии §Конструктивные решения систем отопления существующего жилого фонда не оставляют других решений регулированию и учету тепла.
Проектирование жилых зданий с общедомовым и поквартирным учетом и регулированием тепла дает следующие преимущества: Для жильцов: повышение комфортности проживания, существенное снижение затрат на отопление и на эксплуатацию системы отопления здания, повышение надежности теплоснабжения Для застройщика: конкурентные преимущества при продаже квартир Для городского хозяйства: экономию тепловой энергии, снижение загрузки энергомощностей, улучшение экологической обстановки ООО «Данфосс» осуществляет полную информационную, техническую и организационную поддержку по внедрению систем регулирования и учета тепла
