Гидра имеет стрекательные клетки На внешней поверхности стрекательной

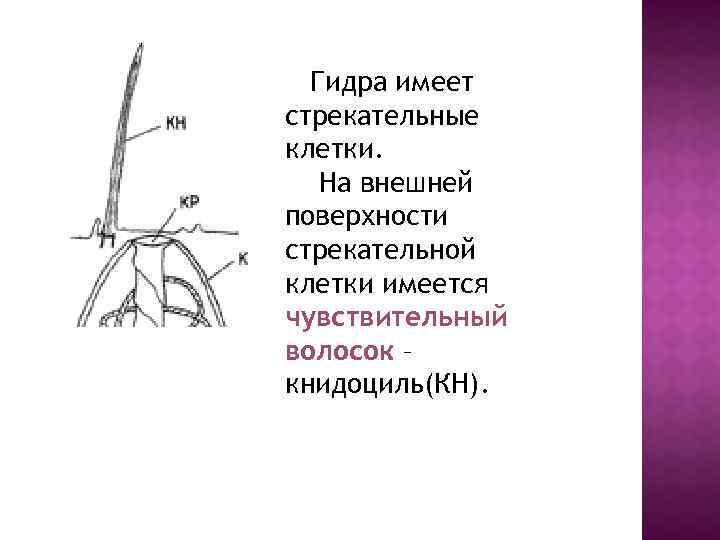

Гидра имеет стрекательные клетки. На внешней поверхности стрекательной клетки имеется чувствительный волосок – книдоциль(КН).

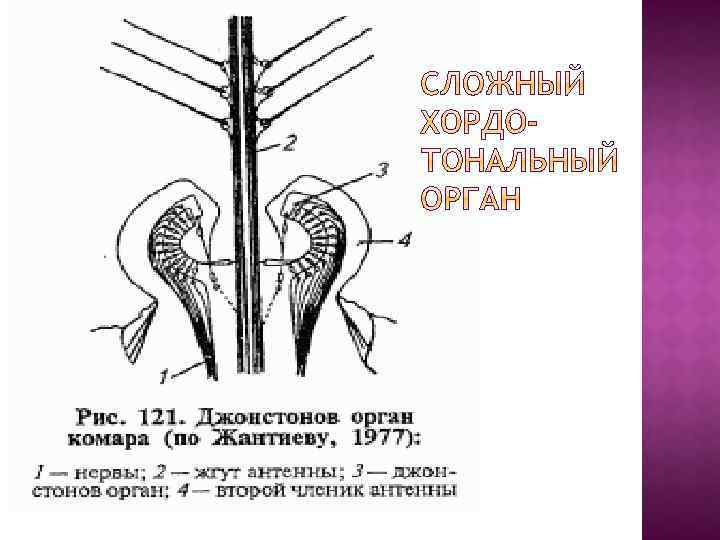

Джонстонов орган комара А — общий вид антенн самца комара; Б — организация джонстонова органа комаров семейства Culicidae: 1 — жгутик, 2 — волосок жгутика, 3 — хордотональная сенсилла, 4 — антеннальный нерв, 5 — нерв джонстонова органа, в — базальная пластинка (отросток III членика антенны); I, II — первый и второй членики антенны.

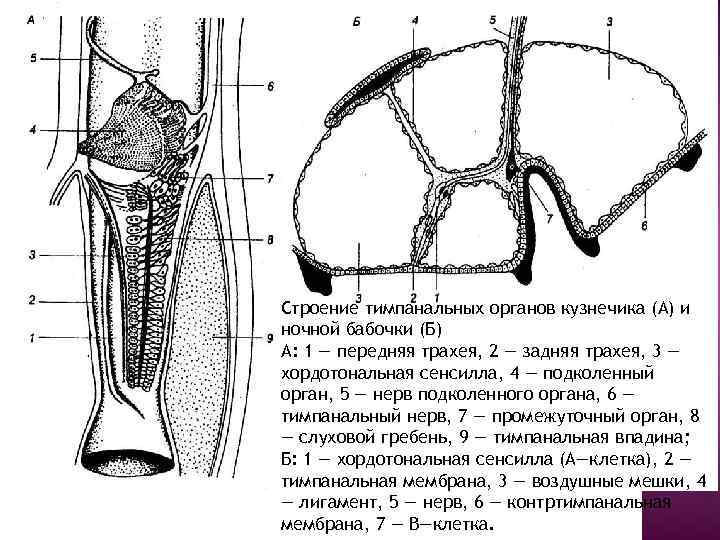

Строение тимпанальных органов кузнечика (А) и ночной бабочки (Б) А: 1 — передняя трахея, 2 — задняя трахея, 3 — хордотональная сенсилла, 4 — подколенный орган, 5 — нерв подколенного органа, 6 — тимпанальный нерв, 7 — промежуточный орган, 8 — слуховой гребень, 9 — тимпанальная впадина; Б: 1 — хордотональная сенсилла (А—клетка), 2 — тимпанальная мембрана, 3 — воздушные мешки, 4 — лигамент, 5 — нерв, 6 — контртимпанальная мембрана, 7 — В—клетка.

Область среднего уха рептилии (А) и млекопитающих (В). У рептилии для передачи звука в среднем ухе имеется единственная слуховая косточка - колумелла: у млекопитающих их три: молоточек, наковальня и стремечко. (По Portmann, 1976)

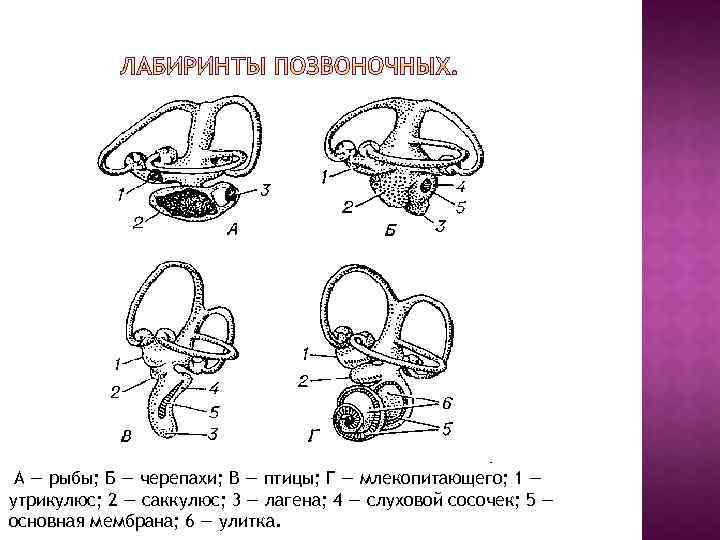

А — рыбы; Б — черепахи; В — птицы; Г — млекопитающего; 1 — утрикулюс; 2 — саккулюс; 3 — лагена; 4 — слуховой сосочек; 5 — основная мембрана; 6 — улитка.

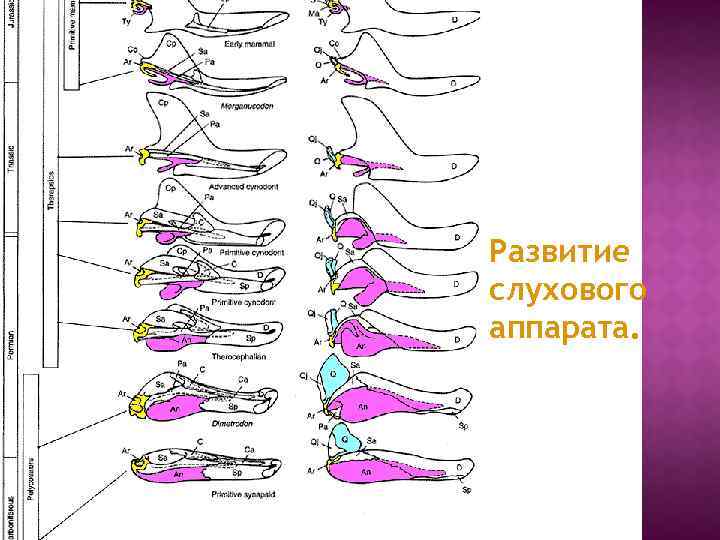

Развитие слухового аппарата.

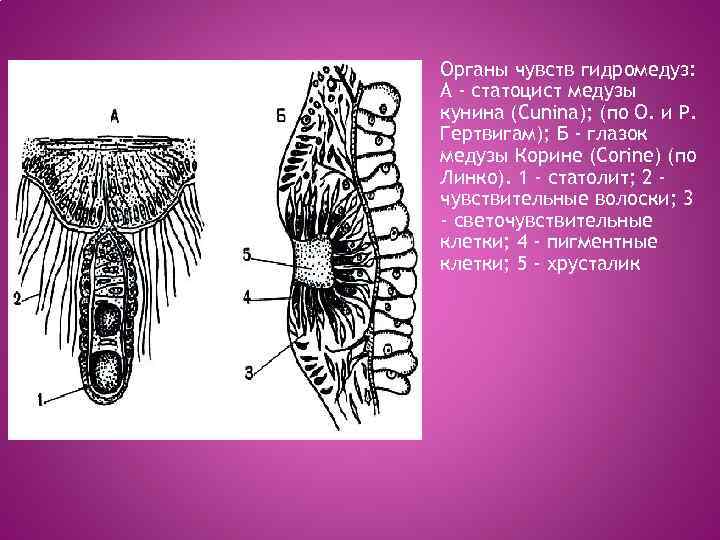

Органы чувств гидромедуз: А - статоцист медузы кунина (Cunina); (по О. и Р. Гертвигам); Б - глазок медузы Корине (Corine) (по Линко). 1 - статолит; 2 чувствительные волоски; 3 - светочувствительные клетки; 4 - пигментные клетки; 5 - хрусталик

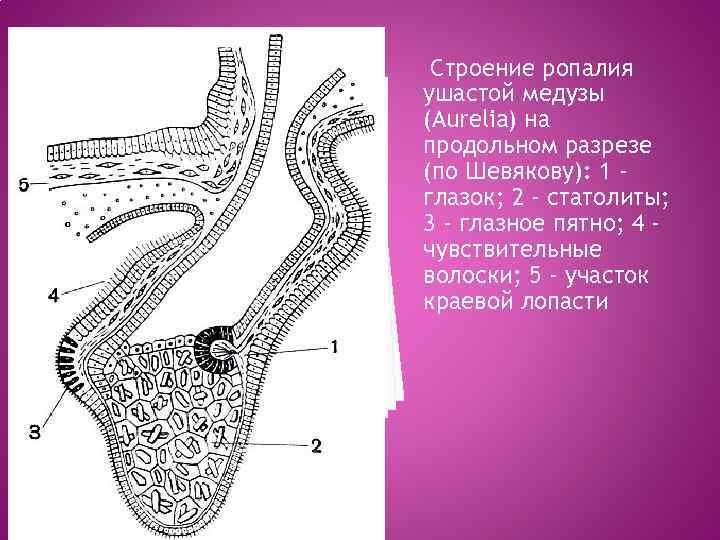

Строение ропалия ушастой медузы (Aurelia) на продольном разрезе (по Шевякову): 1 глазок; 2 - статолиты; 3 - глазное пятно; 4 чувствительные волоски; 5 - участок краевой лопасти

Различные типы глаз у беспозвоночных А — кишечнополостные (группа клеток на поверхности тела); В — чашевидный глаз медузы, В — ямкообразный глаз моллюска—наутилуса; Г — камерный глаз головоногого моллюска; Д — сложный глаз членистоногих

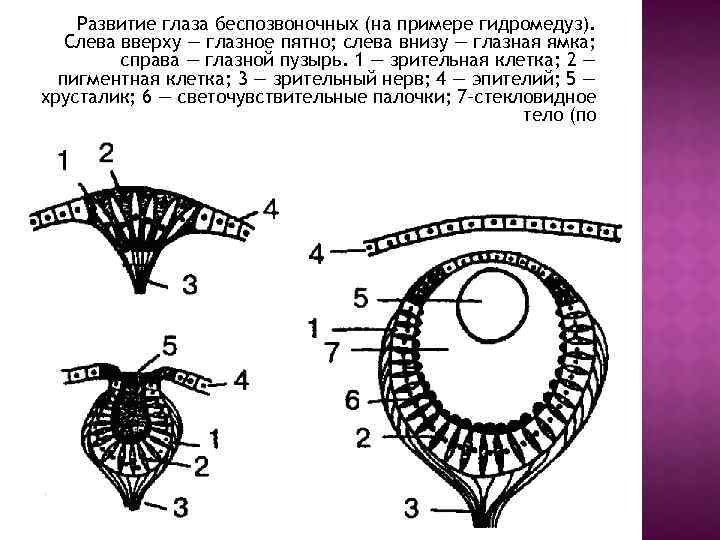

Развитие глаза беспозвоночных (на примере гидромедуз). Слева вверху — глазное пятно; слева внизу — глазная ямка; справа — глазной пузырь. 1 — зрительная клетка; 2 — пигментная клетка; 3 — зрительный нерв; 4 — эпителий; 5 — хрусталик; 6 — светочувствительные палочки; 7–стекловидное тело (по

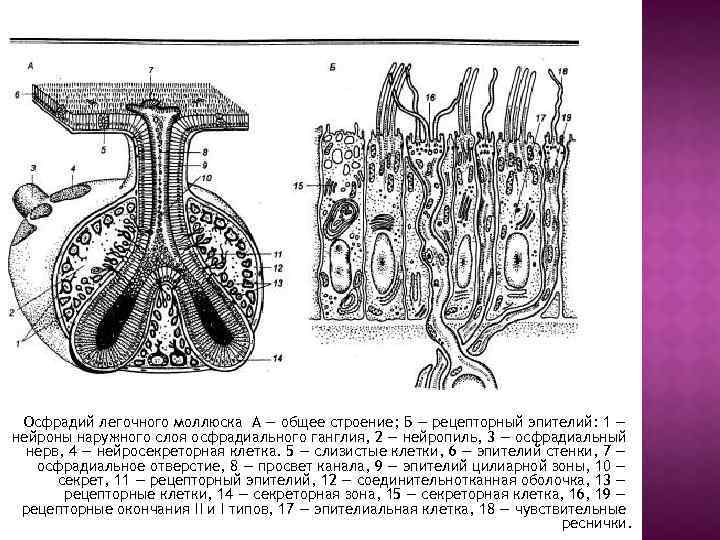

Осфрадий легочного моллюска А — общее строение; Б — рецепторный эпителий: 1 — нейроны наружного слоя осфрадиального ганглия, 2 — нейропиль, 3 — осфрадиальный нерв, 4 — нейросекреторная клетка. 5 — слизистые клетки, 6 — эпителий стенки, 7 — осфрадиальное отверстие, 8 — просвет канала, 9 — эпителий цилиарной зоны, 10 — секрет, 11 — рецепторный эпителий, 12 — соединительнотканная оболочка, 13 — рецепторные клетки, 14 — секреторная зона, 15 — секреторная клетка, 16, 19 — рецепторные окончания II и I типов, 17 — эпителиальная клетка, 18 — чувствительные реснички.
