ГИЧЕСКИЕ ТЕХНОЛО ОПРОВОДЫ ТРУБ

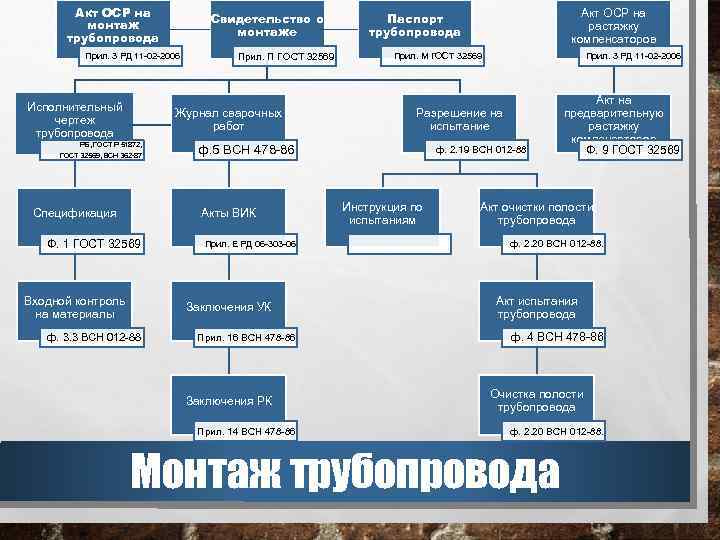

Акт ОСР на монтаж трубопровода Свидетельство о монтаже Прил. 3 РД 11 -02 -2006 Исполнительный чертеж трубопровода Прил. П ГОСТ 32569 Журнал сварочных работ РБ, ГОСТ Р 51872, ГОСТ 32569, ВСН 362 -87 Спецификация Ф. 1 ГОСТ 32569 Входной контроль на материалы Прил. Е РД 06 -303 -06 Заключения УК ф. 3. 3 ВСН 012 -88 Прил. М ГОСТ 32569 Прил. 16 ВСН 478 -86 Заключения РК Прил. 14 ВСН 478 -86 Прил. 3 РД 11 -02 -2006 Разрешение на испытание ф. 5 ВСН 478 -86 Акты ВИК Акт ОСР на растяжку компенсаторов Паспорт трубопровода ф. 2. 19 ВСН 012 -88 Инструкция по испытаниям Акт на предварительную растяжку компенсаторов Ф. 9 ГОСТ 32569 Акт очистки полости трубопровода ф. 2. 20 ВСН 012 -88. Акт испытания трубопровода ф. 4 ВСН 478 -86 Очистка полости трубопровода ф. 2. 20 ВСН 012 -88. Монтаж трубопровода

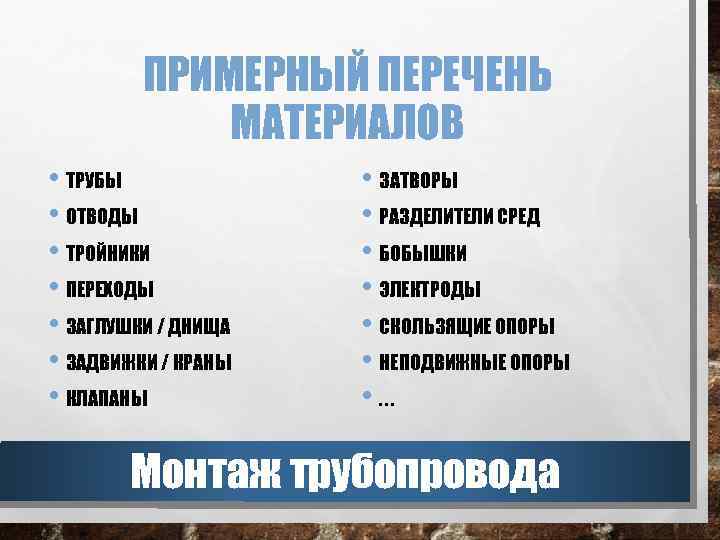

ПРИМЕРНЫЙ ПЕРЕЧЕНЬ МАТЕРИАЛОВ • ТРУБЫ • ОТВОДЫ • ТРОЙНИКИ • ПЕРЕХОДЫ • ЗАГЛУШКИ / ДНИЩА • ЗАДВИЖКИ / КРАНЫ • КЛАПАНЫ • ЗАТВОРЫ • РАЗДЕЛИТЕЛИ СРЕД • БОБЫШКИ • ЭЛЕКТРОДЫ • СКОЛЬЗЯЩИЕ ОПОРЫ • НЕПОДВИЖНЫЕ ОПОРЫ • . . . Монтаж трубопровода

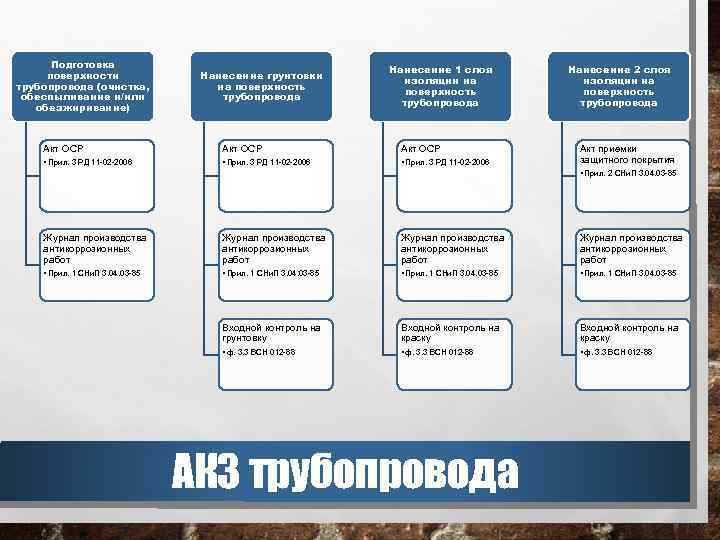

Подготовка поверхности трубопровода (очистка, обеспыливание и/или обезжиривание) Нанесение грунтовки на поверхность трубопровода Нанесение 1 слоя изоляции на поверхность трубопровода Акт ОСР • Прил. 3 РД 11 -02 -2006 Нанесение 2 слоя изоляции на поверхность трубопровода Акт приемки защитного покрытия • Прил. 2 СНи. П 3. 04. 03 -85 Журнал производства антикоррозионных работ • Прил. 1 СНи. П 3. 04. 03 -85 Входной контроль на грунтовку Входной контроль на краску • ф. 3. 3 ВСН 012 -88 АКЗ трубопровода

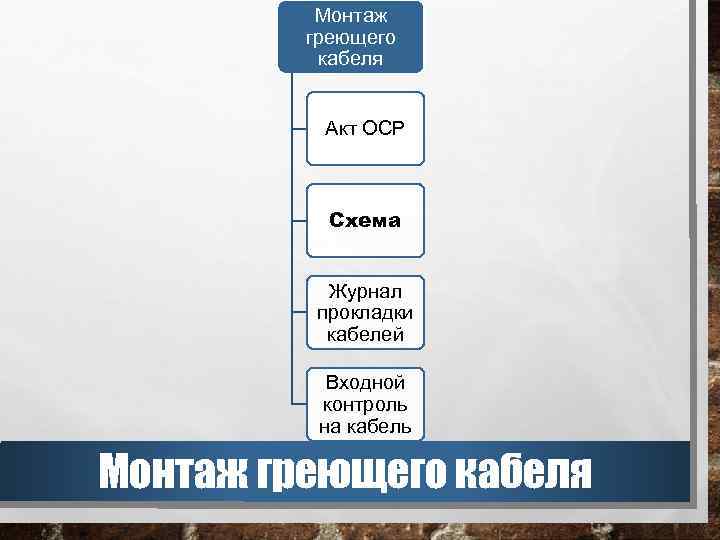

Монтаж греющего кабеля Акт ОСР Схема Журнал прокладки кабелей Входной контроль на кабель Монтаж греющего кабеля

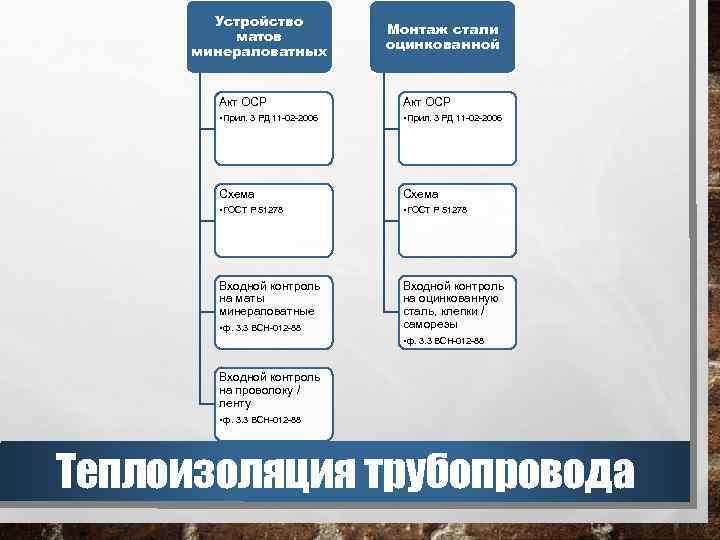

Устройство матов минераловатных Монтаж стали оцинкованной Акт ОСР • Прил. 3 РД 11 -02 -2006 Схема • ГОСТ Р 51278 Входной контроль на маты минераловатные Входной контроль на оцинкованную сталь, клепки / саморезы • ф. 3. 3 ВСН-012 -88 Входной контроль на проволоку / ленту • ф. 3. 3 ВСН-012 -88 Теплоизоляция трубопровода
