Гибридное комплектное распределительное устройство в элегазовой изоляции наружной установки типа HYpact Инновации в электроэнергетическом Гибридное комплектное распределительное устройство в элегазовой изоляции наружной установки типа HYpact Инновации в электроэнергетическом строительстве 19 -20 октября 2011 г. г. Санкт-Петербург GRID

Общая информация Гибридное распределительное устройство классифицируется стандартом МЭК 62271 -205: Распределительное устройство комбинированной технологии Общая информация Гибридное распределительное устройство классифицируется стандартом МЭК 62271 -205: Распределительное устройство комбинированной технологии (Mixed Technology Switchgear) 1 2 4 1 4 5 Трансформатор тока * Приводной механизм 5 Центральный шкаф управления 6 3 Разъединитель/Заземлитель 3 2 Выключатель Опорные стойки 6 6 HYpact RU 09_2011 - P 2 * - могут быть дополнительно установлены трансформаторы напряжения

Сравнение решений HYpact RU 09_2011 - P 3 Сравнение решений HYpact RU 09_2011 - P 3

Сравнение решений - Экономия Уменьшение занимаемой площади по сравнению с традиционным ОРУ больше, чем Сравнение решений - Экономия Уменьшение занимаемой площади по сравнению с традиционным ОРУ больше, чем на 50 % S=11. 3 м· 4 м=45. 2 м² S=5 м· 3. 3 м=16, 5 м² V=11. 3 м· 4 м· 5. 2 м=235. 0 м³ V=5 м· 3. 3 м· 4. 9 м=80, 9 м³ HYpact RU 09_2011 - P 4

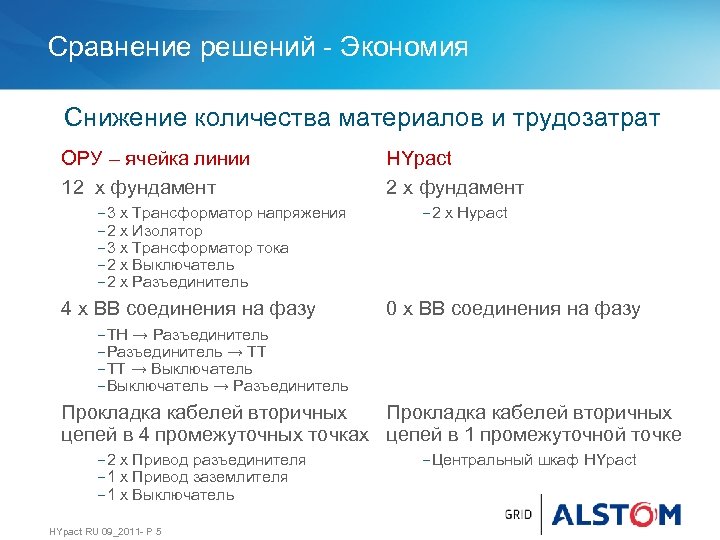

Сравнение решений - Экономия Снижение количества материалов и трудозатрат ОРУ – ячейка линии 12 Сравнение решений - Экономия Снижение количества материалов и трудозатрат ОРУ – ячейка линии 12 x фундамент − 3 x Трансформатор напряжения − 2 x Изолятор − 3 x Трансформатор тока − 2 x Выключатель − 2 x Разъединитель 4 x ВВ соединения на фазу HYpact 2 x фундамент − 2 x Hypact 0 x ВВ соединения на фазу −ТН → Разъединитель −Разъединитель → ТТ −ТТ → Выключатель −Выключатель → Разъединитель Прокладка кабелей вторичных цепей в 4 промежуточных точках цепей в 1 промежуточной точке − 2 x Привод разъединителя − 1 x Привод заземлителя − 1 x Выключатель HYpact RU 09_2011 - P 5 −Центральный шкаф HYpact

Силовой выключатель Двойное движение контактов обеспечивает малую механическую нагрузку и, таким образом, повышенную надежность. Силовой выключатель Двойное движение контактов обеспечивает малую механическую нагрузку и, таким образом, повышенную надежность. Типичная конструкция баковых выключателей − Дугогасительная камера с двойным движением применяется на нескольких тысячах выключателей на протяжении более десяти лет − Снижение требований по потреблению энергии ведет к повышению надежности E = ½ m v² HYpact RU 09_2011 - P 6

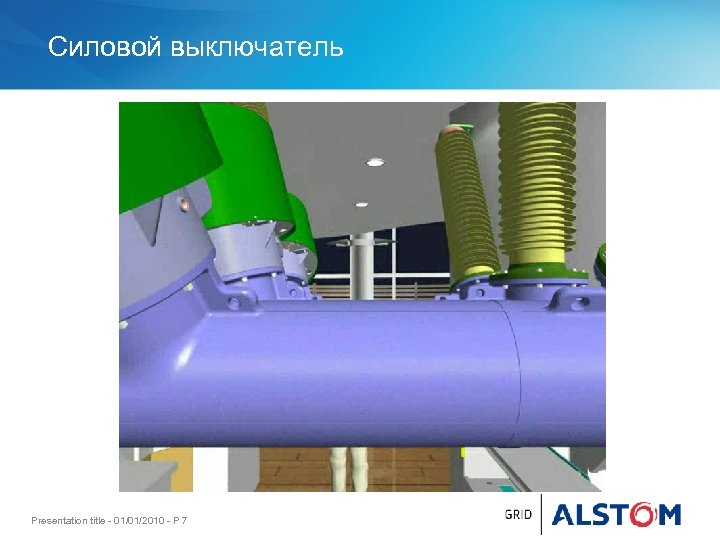

Силовой выключатель Presentation title - 01/01/2010 - P 7 Силовой выключатель Presentation title - 01/01/2010 - P 7

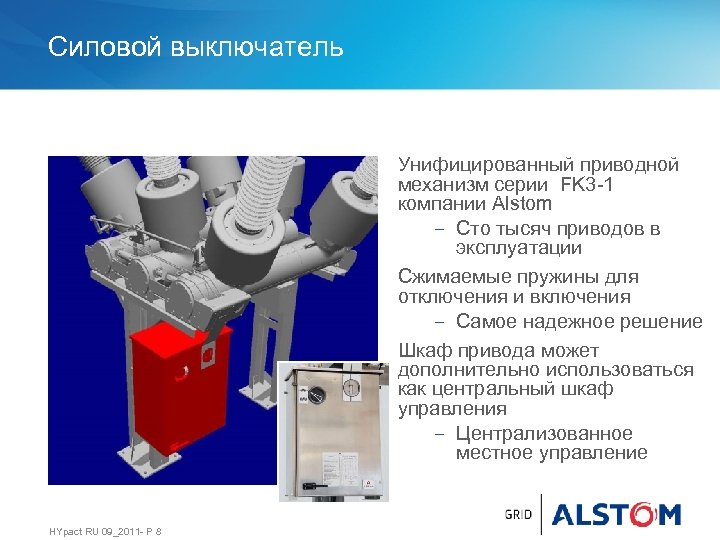

Силовой выключатель Унифицированный приводной механизм серии FK 3 -1 компании Alstom − Сто тысяч Силовой выключатель Унифицированный приводной механизм серии FK 3 -1 компании Alstom − Сто тысяч приводов в эксплуатации Сжимаемые пружины для отключения и включения − Самое надежное решение Шкаф привода может дополнительно использоваться как центральный шкаф управления − Централизованное местное управление HYpact RU 09_2011 - P 8

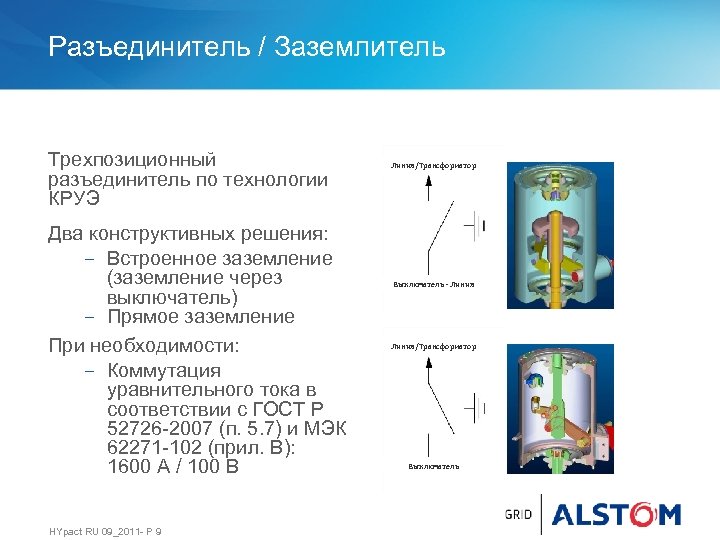

Разъединитель / Заземлитель Трехпозиционный разъединитель по технологии КРУЭ Два конструктивных решения: − Встроенное заземление Разъединитель / Заземлитель Трехпозиционный разъединитель по технологии КРУЭ Два конструктивных решения: − Встроенное заземление (заземление через выключатель) − Прямое заземление При необходимости: − Коммутация уравнительного тока в соответствии с ГОСТ Р 52726 -2007 (п. 5. 7) и МЭК 62271 -102 (прил. В): 1600 A / 100 В HYpact RU 09_2011 - P 9 Линия/Трансформатор Выключатель - Линия/Трансформатор Выключатель

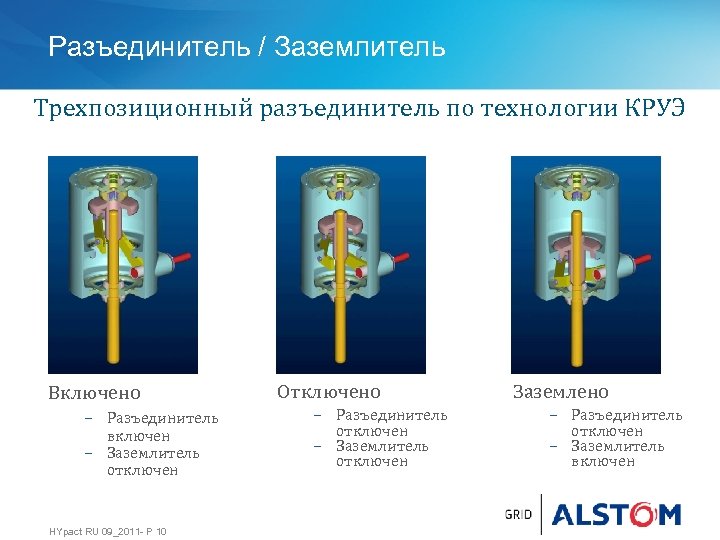

Разъединитель / Заземлитель Трехпозиционный разъединитель по технологии КРУЭ Включено − Разъединитель включен − Заземлитель Разъединитель / Заземлитель Трехпозиционный разъединитель по технологии КРУЭ Включено − Разъединитель включен − Заземлитель отключен HYpact RU 09_2011 - P 10 Отключено − Разъединитель отключен − Заземлитель отключен Заземлено − Разъединитель отключен − Заземлитель включен

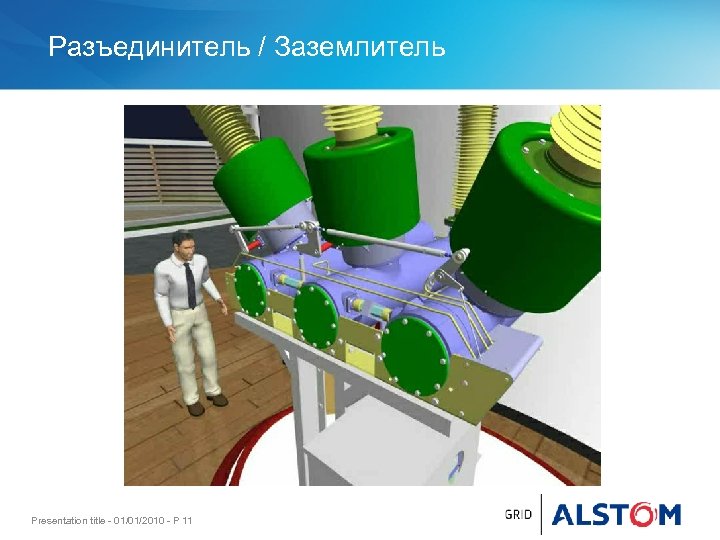

Разъединитель / Заземлитель Presentation title - 01/01/2010 - P 11 Разъединитель / Заземлитель Presentation title - 01/01/2010 - P 11

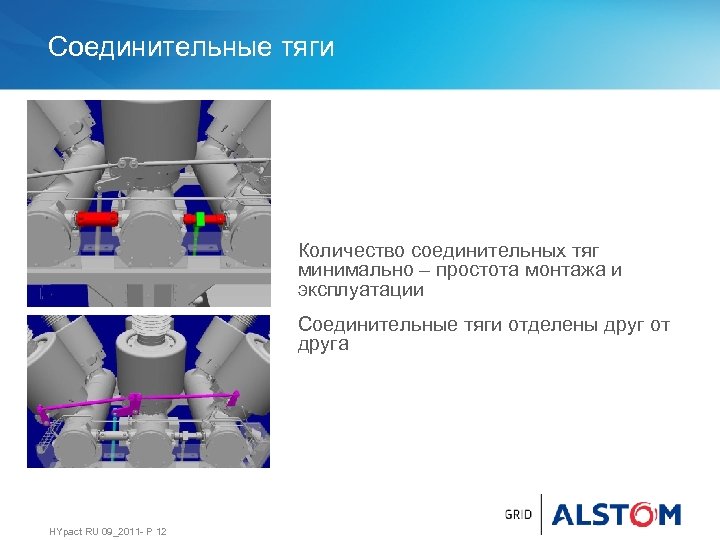

Соединительные тяги Количество соединительных тяг минимально – простота монтажа и эксплуатации Соединительные тяги отделены Соединительные тяги Количество соединительных тяг минимально – простота монтажа и эксплуатации Соединительные тяги отделены друг от друга HYpact RU 09_2011 - P 12

Устройство аварийного сброса давления с задней стороны − Пружинный механизм − Контролируемое направление сброса Устройство аварийного сброса давления с задней стороны − Пружинный механизм − Контролируемое направление сброса HYpact RU 09_2011 - P 13

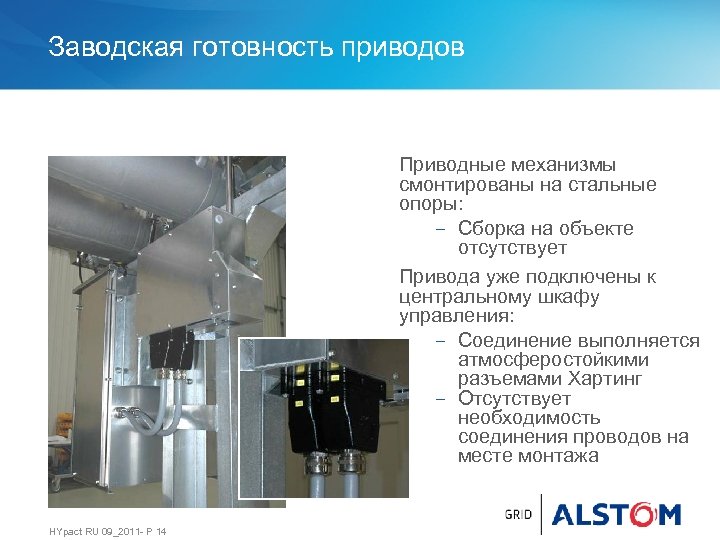

Заводская готовность приводов Приводные механизмы смонтированы на стальные опоры: − Сборка на объекте отсутствует Заводская готовность приводов Приводные механизмы смонтированы на стальные опоры: − Сборка на объекте отсутствует Привода уже подключены к центральному шкафу управления: − Соединение выполняется атмосферостойкими разъемами Хартинг − Отсутствует необходимость соединения проводов на месте монтажа HYpact RU 09_2011 - P 14

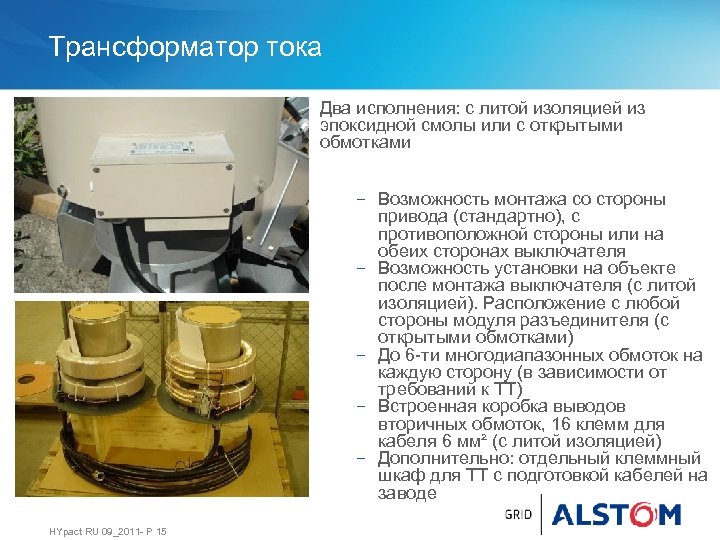

Трансформатор тока Два исполнения: с литой изоляцией из эпоксидной смолы или с открытыми обмотками Трансформатор тока Два исполнения: с литой изоляцией из эпоксидной смолы или с открытыми обмотками − Возможность монтажа со стороны привода (стандартно), с противоположной стороны или на обеих сторонах выключателя − Возможность установки на объекте после монтажа выключателя (с литой изоляцией). Расположение с любой стороны модуля разъединителя (с открытыми обмотками) − До 6 -ти многодиапазонных обмоток на каждую сторону (в зависимости от требований к ТТ) − Встроенная коробка выводов вторичных обмоток, 16 клемм для кабеля 6 мм² (с литой изоляцией) − Дополнительно: отдельный клеммный шкаф для ТТ с подготовкой кабелей на заводе HYpact RU 09_2011 - P 15

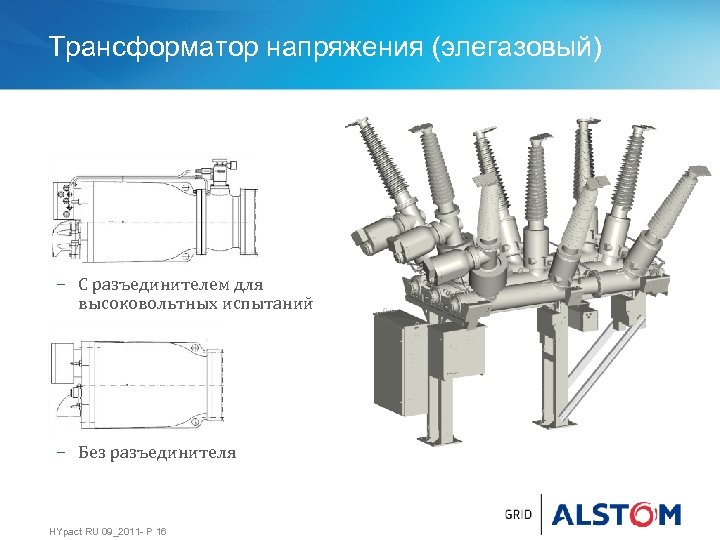

Трансформатор напряжения (элегазовый) − С разъединителем для высоковольтных испытаний − Без разъединителя HYpact RU Трансформатор напряжения (элегазовый) − С разъединителем для высоковольтных испытаний − Без разъединителя HYpact RU 09_2011 - P 16

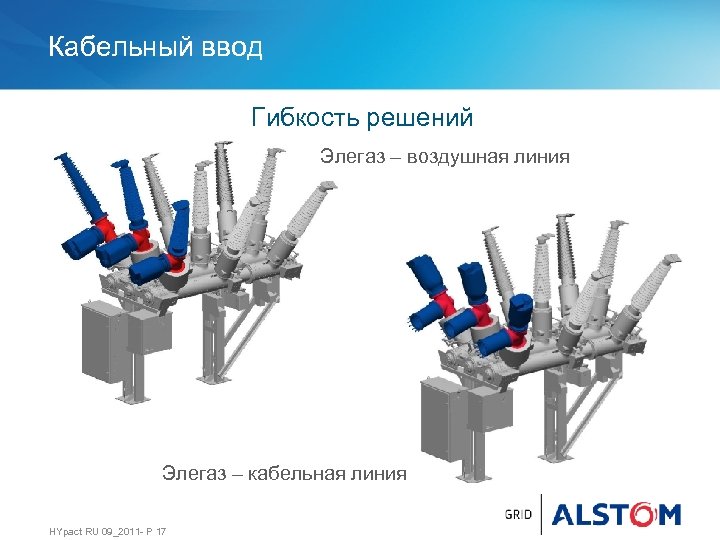

Кабельный ввод Гибкость решений Элегаз – воздушная линия Элегаз – кабельная линия HYpact RU Кабельный ввод Гибкость решений Элегаз – воздушная линия Элегаз – кабельная линия HYpact RU 09_2011 - P 17

Устройства индикации Плотномер для элегаза (с температурной компенсацией) Объединенная мнемосхема с механическими указателями положения Устройства индикации Плотномер для элегаза (с температурной компенсацией) Объединенная мнемосхема с механическими указателями положения аппаратов Стандартные индикаторы (пружина, счетчик числа коммутаций) HYpact RU 09_2011 - P 18

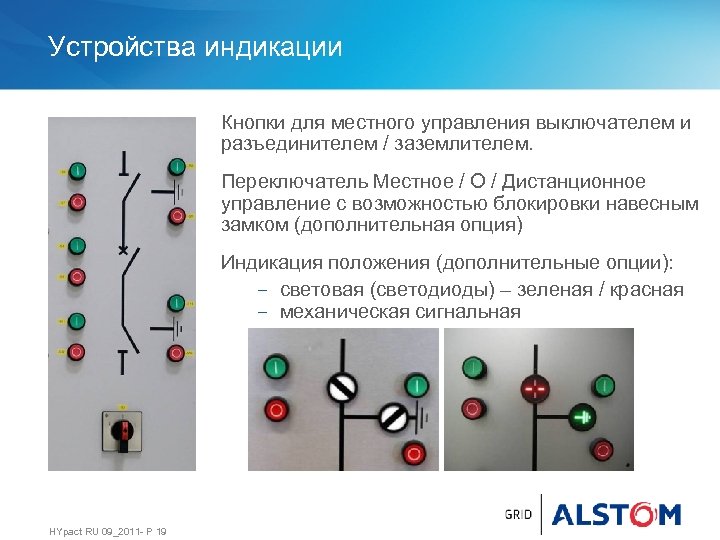

Устройства индикации Кнопки для местного управления выключателем и разъединителем / заземлителем. Переключатель Местное / Устройства индикации Кнопки для местного управления выключателем и разъединителем / заземлителем. Переключатель Местное / О / Дистанционное управление с возможностью блокировки навесным замком (дополнительная опция) Индикация положения (дополнительные опции): − световая (светодиоды) – зеленая / красная − механическая сигнальная HYpact RU 09_2011 - P 19

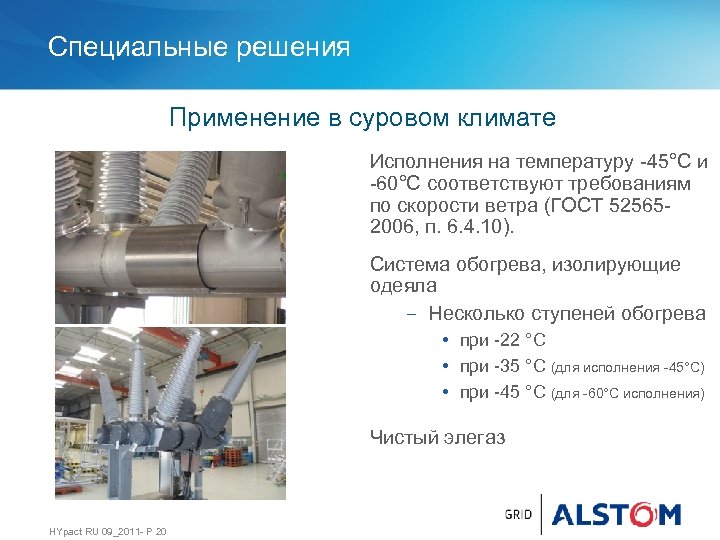

Специальные решения Применение в суровом климате Исполнения на температуру -45°C и -60°C соответствуют требованиям Специальные решения Применение в суровом климате Исполнения на температуру -45°C и -60°C соответствуют требованиям по скорости ветра (ГОСТ 525652006, п. 6. 4. 10). Система обогрева, изолирующие одеяла − Несколько ступеней обогрева • при -22 °C • при -35 °C (для исполнения -45°C) • при -45 °C (для -60°C исполнения) Чистый элегаз HYpact RU 09_2011 - P 20

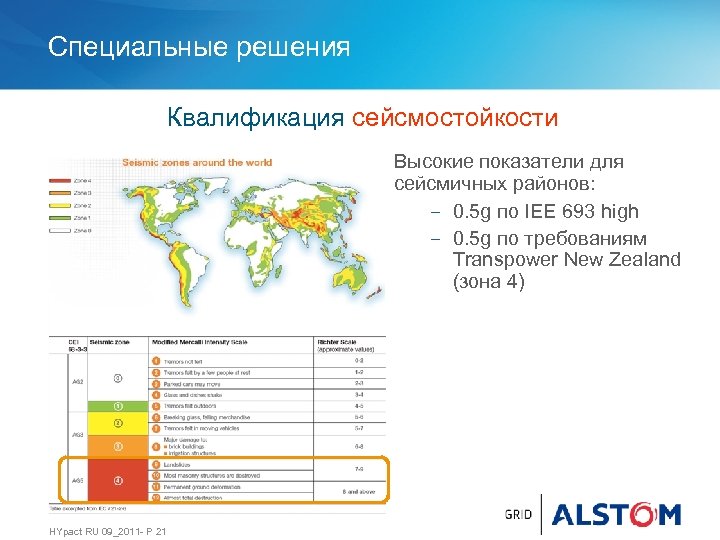

Специальные решения Квалификация сейсмостойкости Высокие показатели для сейсмичных районов: − 0. 5 g по Специальные решения Квалификация сейсмостойкости Высокие показатели для сейсмичных районов: − 0. 5 g по IEE 693 high − 0. 5 g по требованиям Transpower New Zealand (зона 4) HYpact RU 09_2011 - P 21

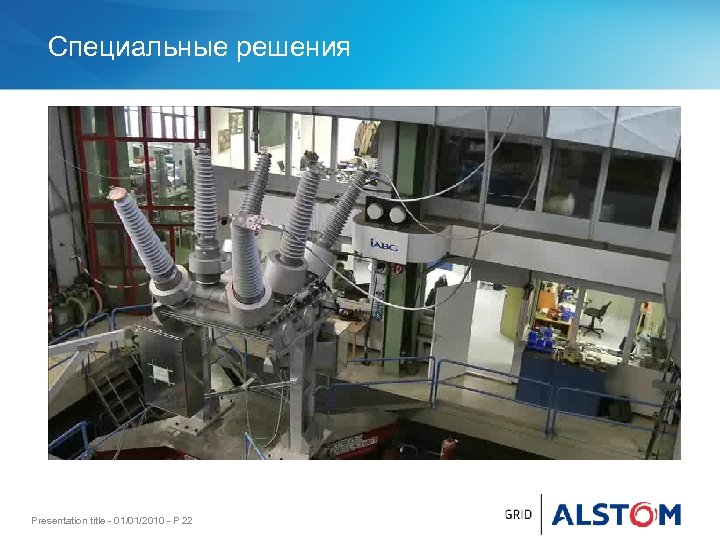

Специальные решения Presentation title - 01/01/2010 - P 22 Специальные решения Presentation title - 01/01/2010 - P 22

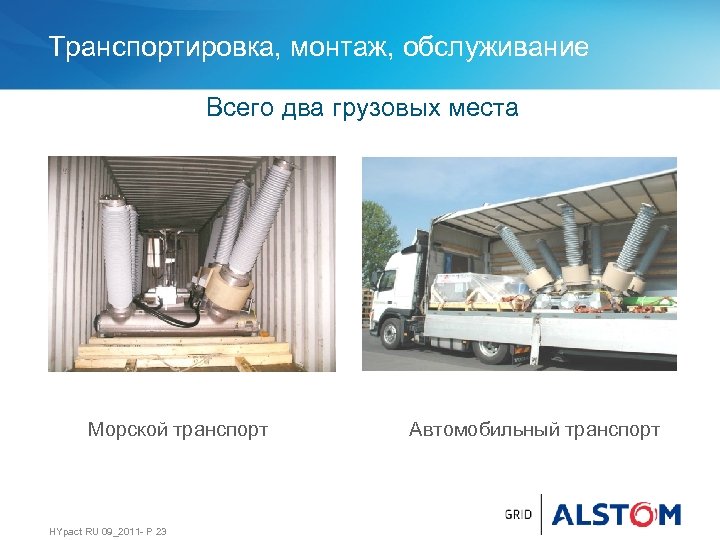

Транспортировка, монтаж, обслуживание Всего два грузовых места Морской транспорт HYpact RU 09_2011 - P Транспортировка, монтаж, обслуживание Всего два грузовых места Морской транспорт HYpact RU 09_2011 - P 23 Автомобильный транспорт

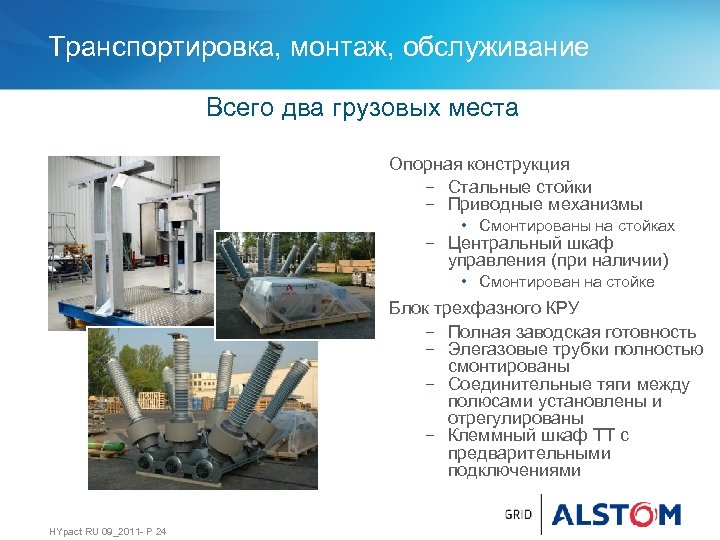

Транспортировка, монтаж, обслуживание Всего два грузовых места Опорная конструкция − Стальные стойки − Приводные Транспортировка, монтаж, обслуживание Всего два грузовых места Опорная конструкция − Стальные стойки − Приводные механизмы • Смонтированы на стойках − Центральный шкаф управления (при наличии) • Смонтирован на стойке Блок трехфазного КРУ − Полная заводская готовность − Элегазовые трубки полностью смонтированы − Соединительные тяги между полюсами установлены и отрегулированы − Клеммный шкаф ТТ с предварительными подключениями HYpact RU 09_2011 - P 24

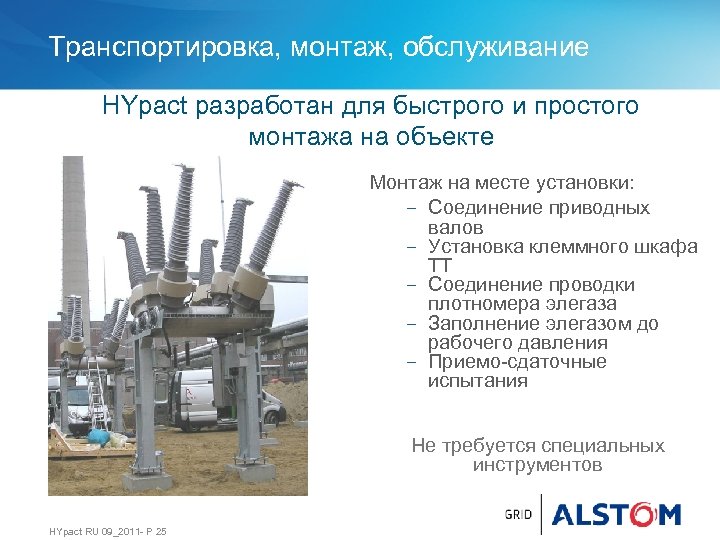

Транспортировка, монтаж, обслуживание HYpact разработан для быстрого и простого монтажа на объекте Монтаж на Транспортировка, монтаж, обслуживание HYpact разработан для быстрого и простого монтажа на объекте Монтаж на месте установки: − Соединение приводных валов − Установка клеммного шкафа ТТ − Соединение проводки плотномера элегаза − Заполнение элегазом до рабочего давления − Приемо-сдаточные испытания Не требуется специальных инструментов HYpact RU 09_2011 - P 25

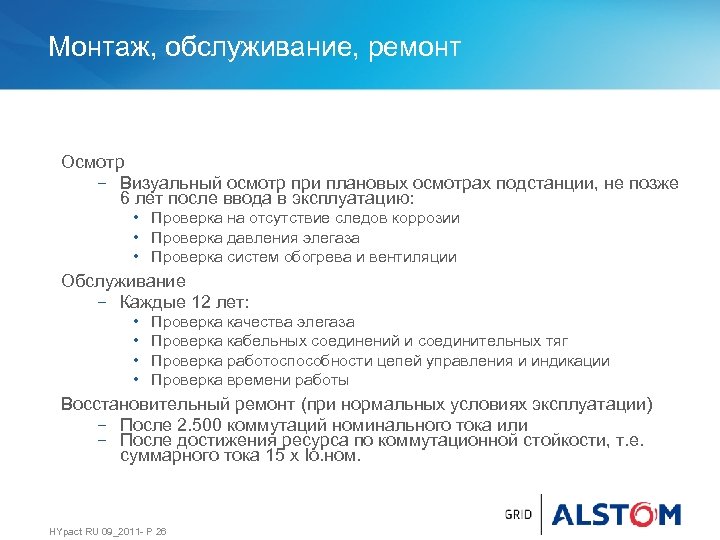

Монтаж, обслуживание, ремонт Осмотр − Визуальный осмотр при плановых осмотрах подстанции, не позже 6 Монтаж, обслуживание, ремонт Осмотр − Визуальный осмотр при плановых осмотрах подстанции, не позже 6 лет после ввода в эксплуатацию: • Проверка на отсутствие следов коррозии • Проверка давления элегаза • Проверка систем обогрева и вентиляции Обслуживание − Каждые 12 лет: • • Проверка качества элегаза Проверка кабельных соединений и соединительных тяг Проверка работоспособности цепей управления и индикации Проверка времени работы Восстановительный ремонт (при нормальных условиях эксплуатации) − После 2. 500 коммутаций номинального тока или − После достижения ресурса по коммутационной стойкости, т. е. суммарного тока 15 х Iо. ном. HYpact RU 09_2011 - P 26

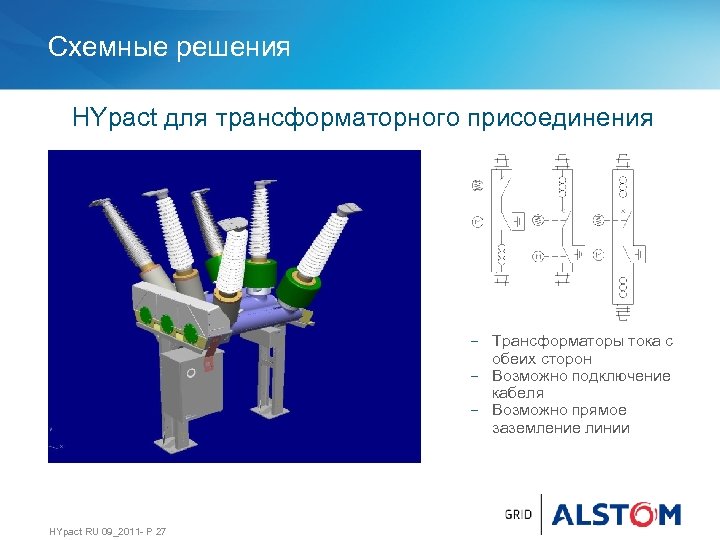

Схемные решения HYpact для трансформаторного присоединения − Трансформаторы тока с обеих сторон − Возможно Схемные решения HYpact для трансформаторного присоединения − Трансформаторы тока с обеих сторон − Возможно подключение кабеля − Возможно прямое заземление линии HYpact RU 09_2011 - P 27

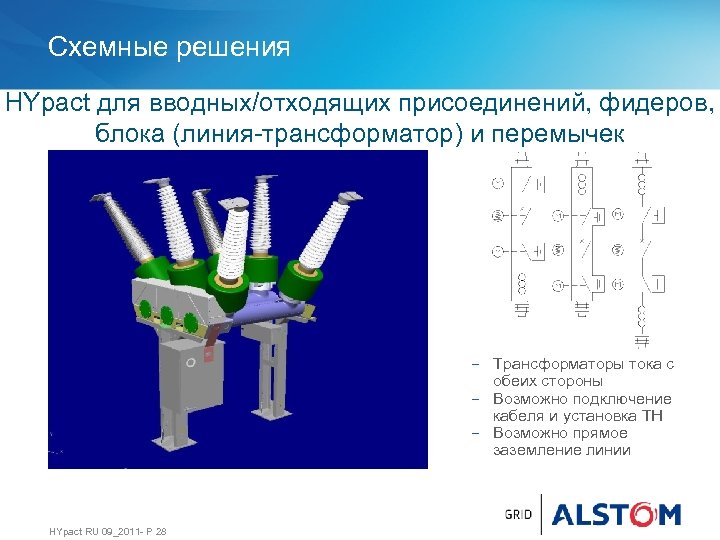

Схемные решения HYpact для вводных/отходящих присоединений, фидеров, блока (линия-трансформатор) и перемычек − Трансформаторы тока Схемные решения HYpact для вводных/отходящих присоединений, фидеров, блока (линия-трансформатор) и перемычек − Трансформаторы тока с обеих стороны − Возможно подключение кабеля и установка ТН − Возможно прямое заземление линии HYpact RU 09_2011 - P 28

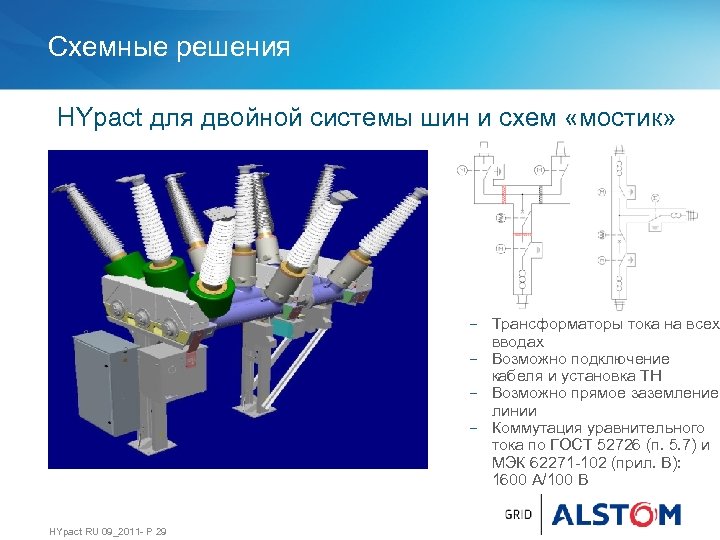

Схемные решения HYpact для двойной системы шин и схем «мостик» − Трансформаторы тока на Схемные решения HYpact для двойной системы шин и схем «мостик» − Трансформаторы тока на всех вводах − Возможно подключение кабеля и установка ТН − Возможно прямое заземление линии − Коммутация уравнительного тока по ГОСТ 52726 (п. 5. 7) и МЭК 62271 -102 (прил. B): 1600 A/100 В HYpact RU 09_2011 - P 29

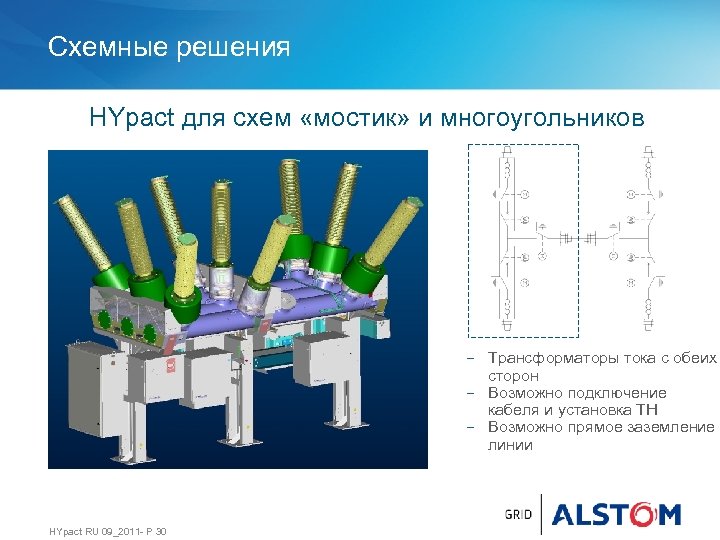

Схемные решения HYpact для схем «мостик» и многоугольников − Трансформаторы тока с обеих сторон Схемные решения HYpact для схем «мостик» и многоугольников − Трансформаторы тока с обеих сторон − Возможно подключение кабеля и установка ТН − Возможно прямое заземление линии HYpact RU 09_2011 - P 30

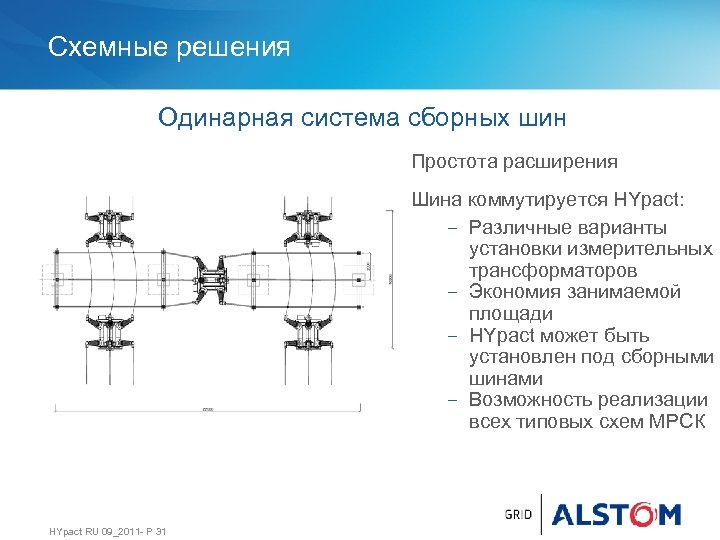

Схемные решения Одинарная система сборных шин Простота расширения Шина коммутируется HYpact: − Различные варианты Схемные решения Одинарная система сборных шин Простота расширения Шина коммутируется HYpact: − Различные варианты установки измерительных трансформаторов − Экономия занимаемой площади − HYpact может быть установлен под сборными шинами − Возможность реализации всех типовых схем МРСК HYpact RU 09_2011 - P 31

Схемные решения Двойная система сборных шин − Коммутация уравнительного тока по ГОСТ 52726 (п. Схемные решения Двойная система сборных шин − Коммутация уравнительного тока по ГОСТ 52726 (п. 5. 7) и МЭК 62271 -102 (прил. B): 1600 A/100 В HYpact RU 09_2011 - P 32

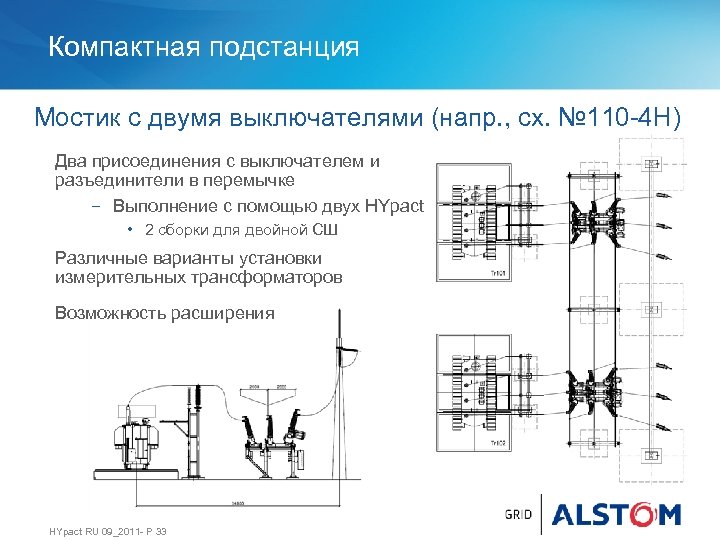

Компактная подстанция Мостик с двумя выключателями (напр. , сх. № 110 -4 Н) Два Компактная подстанция Мостик с двумя выключателями (напр. , сх. № 110 -4 Н) Два присоединения с выключателем и разъединители в перемычке − Выполнение с помощью двух HYpact • 2 сборки для двойной СШ Различные варианты установки измерительных трансформаторов Возможность расширения HYpact RU 09_2011 - P 33

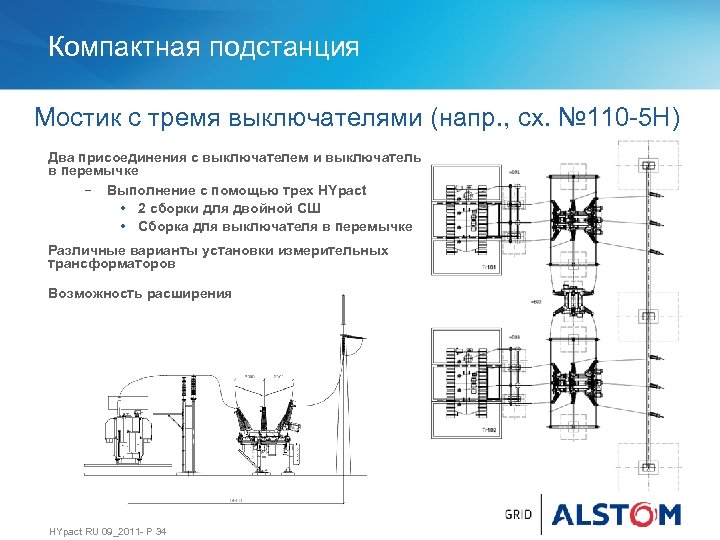

Компактная подстанция Мостик с тремя выключателями (напр. , сх. № 110 -5 Н) Два Компактная подстанция Мостик с тремя выключателями (напр. , сх. № 110 -5 Н) Два присоединения с выключателем и выключатель в перемычке − Выполнение с помощью трех HYpact • 2 сборки для двойной СШ • Сборка для выключателя в перемычке Различные варианты установки измерительных трансформаторов Возможность расширения HYpact RU 09_2011 - P 34

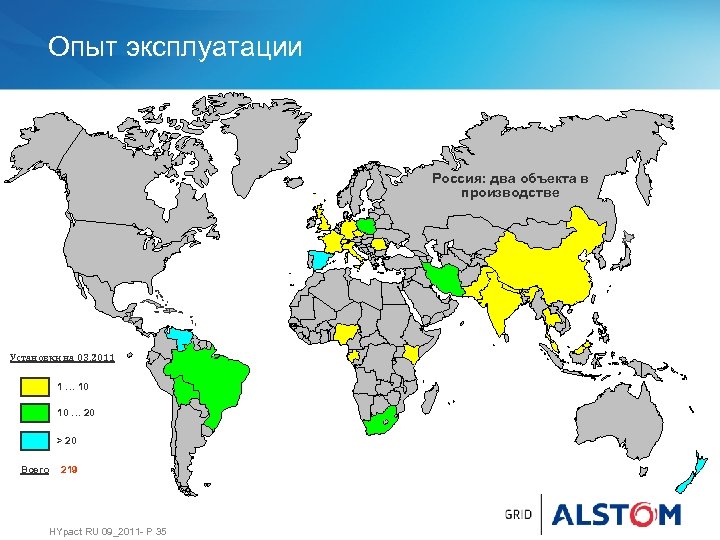

Опыт эксплуатации Россия: два объекта в производстве Установки на 03. 2011 1 … 10 Опыт эксплуатации Россия: два объекта в производстве Установки на 03. 2011 1 … 10 10 … 20 > 20 Всего 219 HYpact RU 09_2011 - P 35

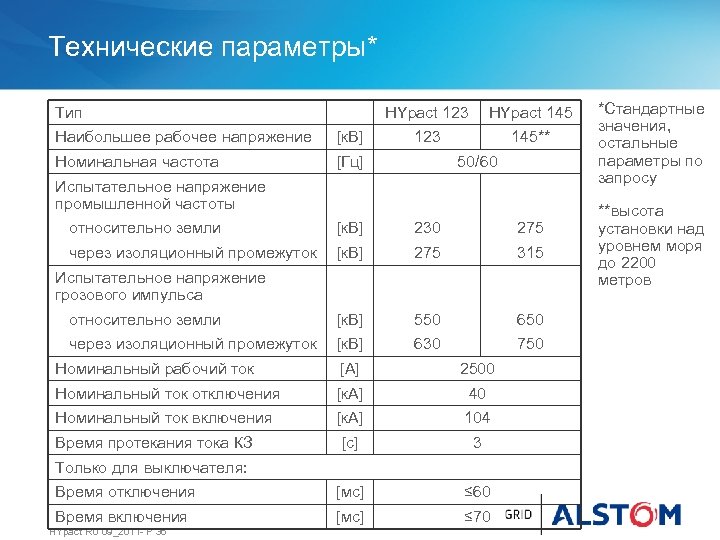

Технические параметры* Тип HYpact 123 Наибольшее рабочее напряжение [к. В] Номинальная частота HYpact 145 Технические параметры* Тип HYpact 123 Наибольшее рабочее напряжение [к. В] Номинальная частота HYpact 145 123 145** [Гц] 50/60 Испытательное напряжение промышленной частоты относительно земли [к. В] 230 275 через изоляционный промежуток [к. В] 275 315 относительно земли [к. В] 550 650 через изоляционный промежуток [к. В] 630 750 Испытательное напряжение грозового импульса Номинальный рабочий ток [A] 2500 Номинальный ток отключения [к. A] 40 Номинальный ток включения [к. A] 104 [с] 3 Время отключения [мс] ≤ 60 Время включения [мс] ≤ 70 Время протекания тока КЗ Только для выключателя: HYpact RU 09_2011 - P 36 *Стандартные значения, остальные параметры по запросу **высота установки над уровнем моря до 2200 метров

Спасибо за внимание www. alstom. com Спасибо за внимание www. alstom. com
