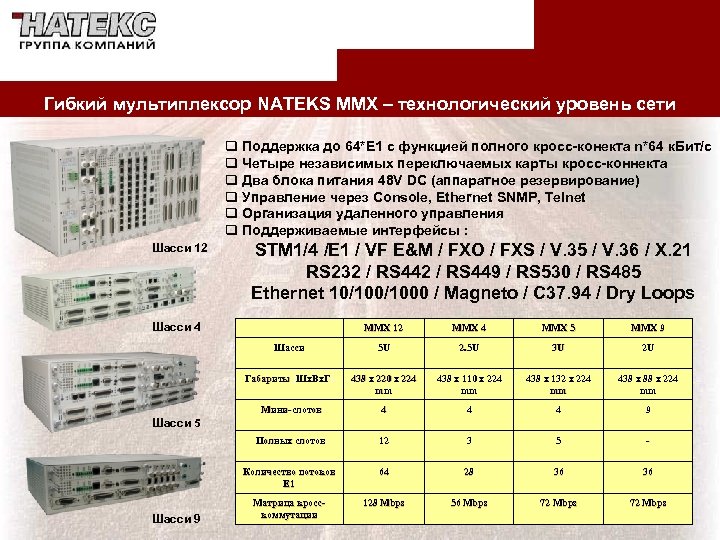

Гибкий мультиплексор NATEKS MMX – технологический уровень сети q Поддержка до 64*Е 1 с Гибкий мультиплексор NATEKS MMX – технологический уровень сети q Поддержка до 64*Е 1 с функцией полного кросс-конекта n*64 к. Бит/с q Четыре независимых переключаемых карты кросс-коннекта q Два блока питания 48 V DC (аппаратное резервирование) q Управление через Console, Ethernet SNMP, Telnet q Организация удаленного управления q Поддерживаемые интерфейсы : Шасси 12 STM 1/4 /E 1 / VF E&M / FXO / FXS / V. 35 / V. 36 / X. 21 RS 232 / RS 449 / RS 530 / RS 485 Ethernet 10/1000 / Magneto / C 37. 94 / Dry Loops Шасси 4 MMX 12 MMX 4 MMX 5 MMX 9 Шасси 5 U 2. 5 U 3 U 2 U Габариты (Шх. Вх. Г) 438 x 220 x 224 mm 438 x 110 x 224 mm 438 x 132 x 224 mm 438 x 88 x 224 mm Мини-слотов Мини- 4 4 4 9 Полных слотов 12 3 5 - Количество потоков E 1 64 28 36 36 Матрица кросскоммутации 128 Mbps 56 Mbps 72 Mbps Шасси 5 Шасси 9

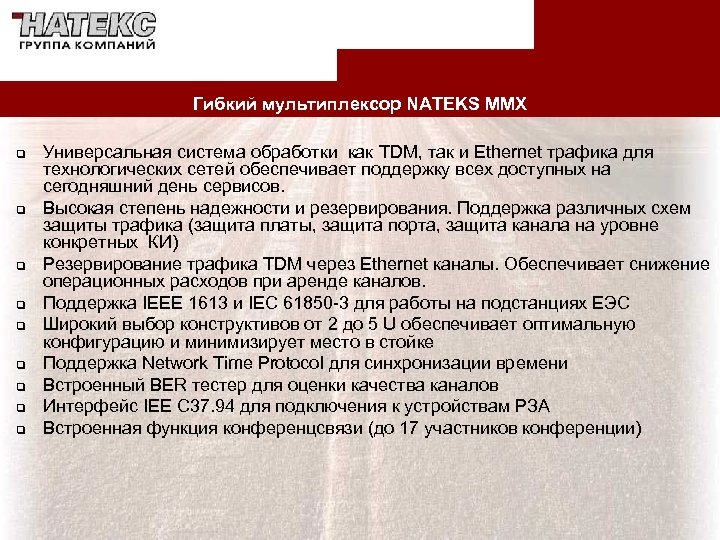

Гибкий мультиплексор NATEKS MMX q q q q q Универсальная система обработки как TDM, Гибкий мультиплексор NATEKS MMX q q q q q Универсальная система обработки как TDM, так и Ethernet трафика для технологических сетей обеспечивает поддержку всех доступных на сегодняшний день сервисов. Высокая степень надежности и резервирования. Поддержка различных схем защиты трафика (защита платы, защита порта, защита канала на уровне конкретных КИ) Резервирование трафика TDM через Ethernet каналы. Обеспечивает снижение операционных расходов при аренде каналов. Поддержка IEEE 1613 и IEC 61850 -3 для работы на подстанциях ЕЭС Широкий выбор конструктивов от 2 до 5 U обеспечивает оптимальную конфигурацию и минимизирует место в стойке Поддержка Network Time Protocol для синхронизации времени Встроенный BER тестер для оценки качества каналов Интерфейс IEE C 37. 94 для подключения к устройствам РЗА Встроенная функция конференцсвязи (до 17 участников конференции)

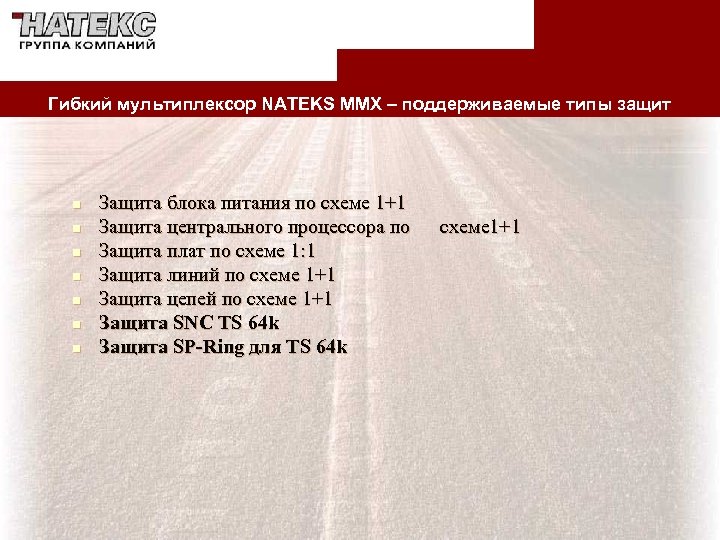

Гибкий мультиплексор NATEKS MMX – поддерживаемые типы защит n n n n Защита блока Гибкий мультиплексор NATEKS MMX – поддерживаемые типы защит n n n n Защита блока питания по схеме 1+1 Защита центрального процессора по Защита плат по схеме 1: 1 Защита линий по схеме 1+1 Защита цепей по схеме 1+1 Защита SNC TS 64 k Защита SP-Ring для TS 64 k схеме 1+1

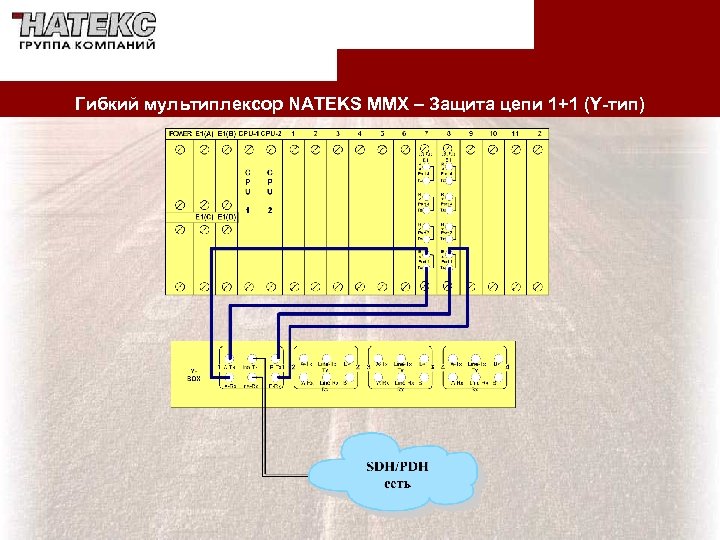

Гибкий мультиплексор NATEKS MMX – Защита цепи 1+1 (Y-тип) Гибкий мультиплексор NATEKS MMX – Защита цепи 1+1 (Y-тип)

Гибкий мультиплексор NATEKS MMX – Защита линии 1+1 Плата 4 каналов E 1 4 Гибкий мультиплексор NATEKS MMX – Защита линии 1+1 Плата 4 каналов E 1 4 E 1 плата 1 (Link A) Голос/Данные Net. Xpert #1 Основной путь 4 E 1 плата 2 Защитный путь (Link B) 4 E 1 плата 1 (Link A) Голос/Данные Net. Xpert #1 4 E 1 плата 2 (Link B) 1 + 1 Protection Обрыв Основной путь 1 + 1 Protection 4 E 1 плата 1 (Link A) 4 E 1 плата 2 (Link B) Голос/Данные Net. Xpert #2

Гибкий мультиплексор NATEKS MMX – Защита SP-Ring Trunking Radio Base Station Switch Nateks MMX Гибкий мультиплексор NATEKS MMX – Защита SP-Ring Trunking Radio Base Station Switch Nateks MMX 4 E 1 E 1 ADM SDH/PDH сеть ADM E 1 Ethernet/V. 35/RS 232 4 E 1 SPRing Nateks MMX 4 E 1 RTU Ethernet/V. 35/RS 232 4 E 1 Nateks MMX 4 E 1 RTU Voice/FE 1 Trunking Radio Base Station Switch Ethernet/V. 35/RS 232 4 E 1 Nateks MMX 4 E 1 Ethernet/V. 35/RS 232 Nateks MMX RTU Trunking Radio Base Station Switch RTU Voice/FE 1 Trunking Radio Base Station Switch

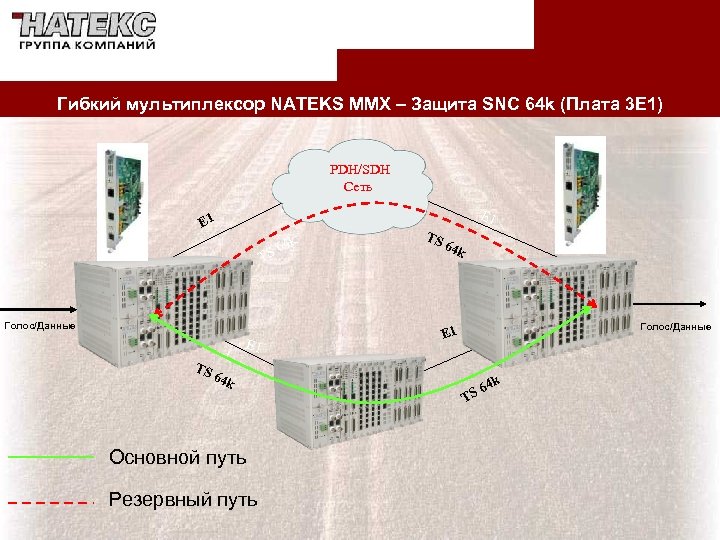

Гибкий мультиплексор NATEKS MMX – Защита SNC 64 k (Плата 3 E 1) PDH/SDH Гибкий мультиплексор NATEKS MMX – Защита SNC 64 k (Плата 3 E 1) PDH/SDH Сеть E 1 4 k S 6 T Голос/Данные E 1 TS 64 k Основной путь Резервный путь TS 64 k Голос/Данные E 1 4 k 6 TS

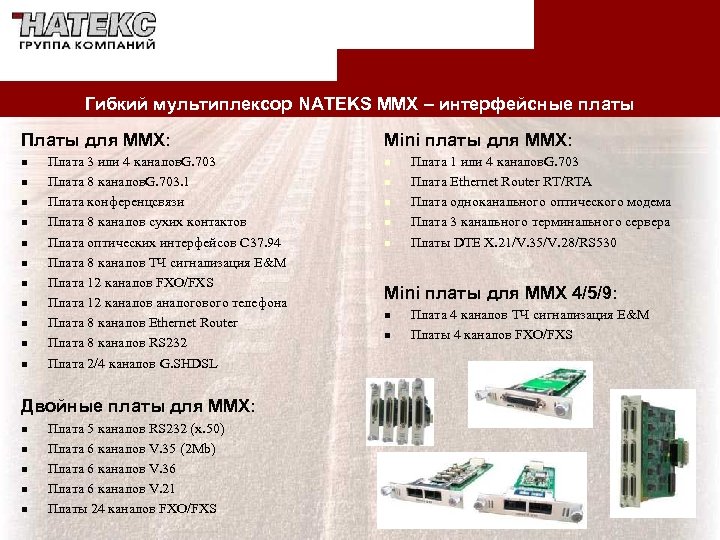

Гибкий мультиплексор NATEKS MMX – интерфейсные платы Платы для MMX: n n n Плата Гибкий мультиплексор NATEKS MMX – интерфейсные платы Платы для MMX: n n n Плата 3 или 4 каналов. G. 703 Плата 8 каналов. G. 703. 1 Плата конференцсвязи Плата 8 каналов сухих контактов Плата оптических интерфейсов C 37. 94 Плата 8 каналов ТЧ сигнализация E&M Плата 12 каналов FXO/FXS Плата 12 каналов аналогового телефона Плата 8 каналов Ethernet Router Плата 8 каналов RS 232 Плата 2/4 каналов G. SHDSL Двойные платы для MMX: n n n Плата 5 каналов RS 232 (x. 50) Плата 6 каналов V. 35 (2 Mb) Плата 6 каналов V. 36 Плата 6 каналов V. 21 Платы 24 каналов FXO/FXS Mini платы для MMX: n n n Плата 1 или 4 каналов. G. 703 Плата Ethernet Router RT/RTA Плата одноканального оптического модема Плата 3 канального терминального сервера Платы DTE X. 21/V. 35/V. 28/RS 530 Mini платы для MMX 4/5/9: n n Плата 4 каналов ТЧ сигнализация E&M Платы 4 каналов FXO/FXS

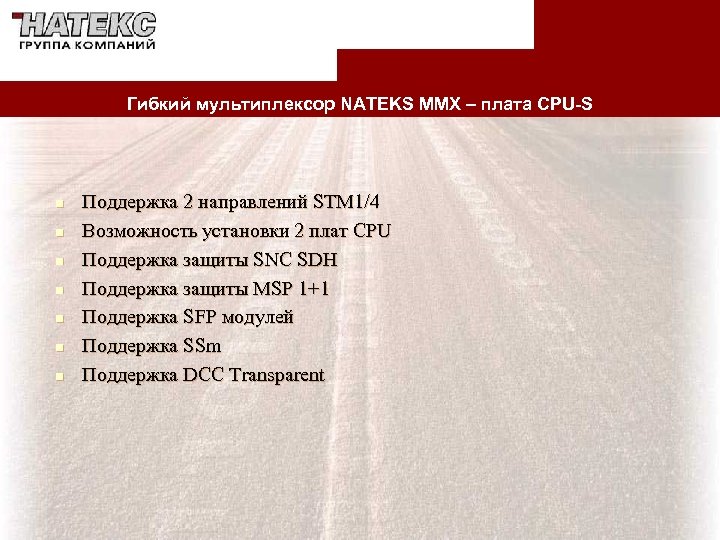

Гибкий мультиплексор NATEKS MMX – плата CPU-S n n n n Поддержка 2 направлений Гибкий мультиплексор NATEKS MMX – плата CPU-S n n n n Поддержка 2 направлений STM 1/4 Возможность установки 2 плат CPU Поддержка защиты SNC SDH Поддержка защиты MSP 1+1 Поддержка SFP модулей Поддержка SSm Поддержка DCC Transparent

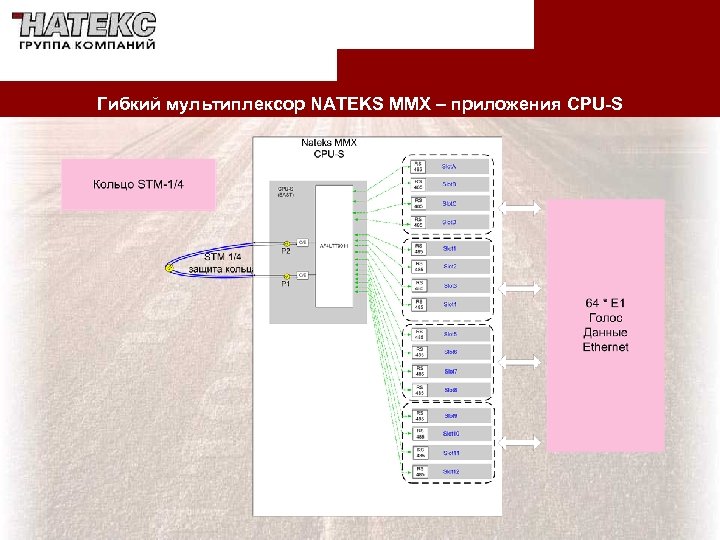

Гибкий мультиплексор NATEKS MMX – приложения CPU-S Гибкий мультиплексор NATEKS MMX – приложения CPU-S

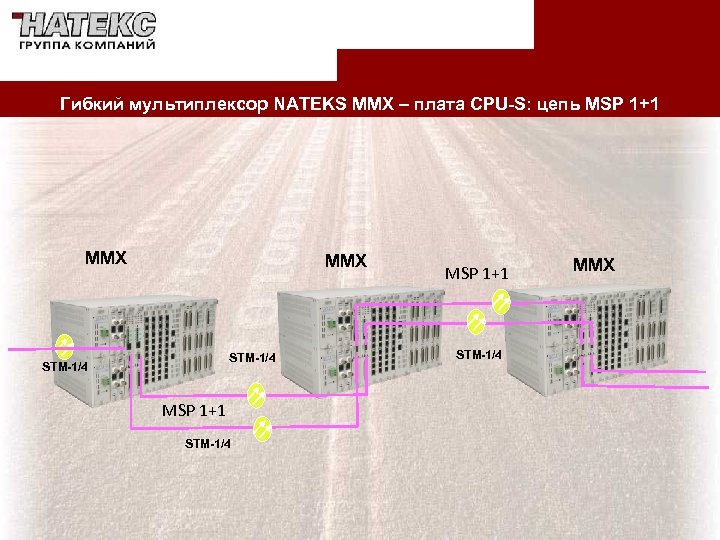

Гибкий мультиплексор NATEKS MMX – плата CPU-S: цепь MSP 1+1 MMX STM-1/4 MSP 1+1 Гибкий мультиплексор NATEKS MMX – плата CPU-S: цепь MSP 1+1 MMX STM-1/4 MSP 1+1 STM-1/4 MMX

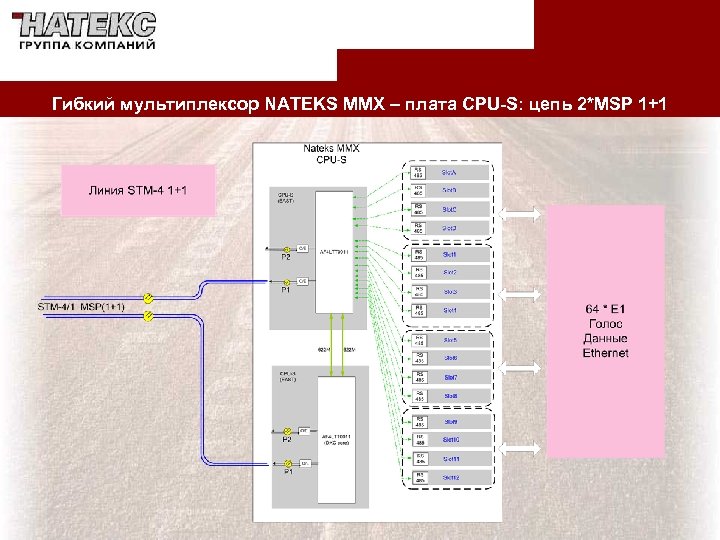

Гибкий мультиплексор NATEKS MMX – плата CPU-S: цепь 2*MSP 1+1 Гибкий мультиплексор NATEKS MMX – плата CPU-S: цепь 2*MSP 1+1

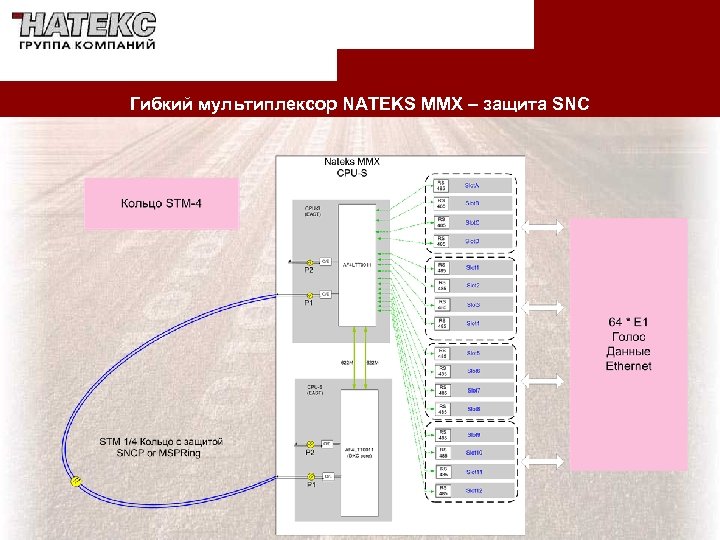

Гибкий мультиплексор NATEKS MMX – защита SNC Гибкий мультиплексор NATEKS MMX – защита SNC

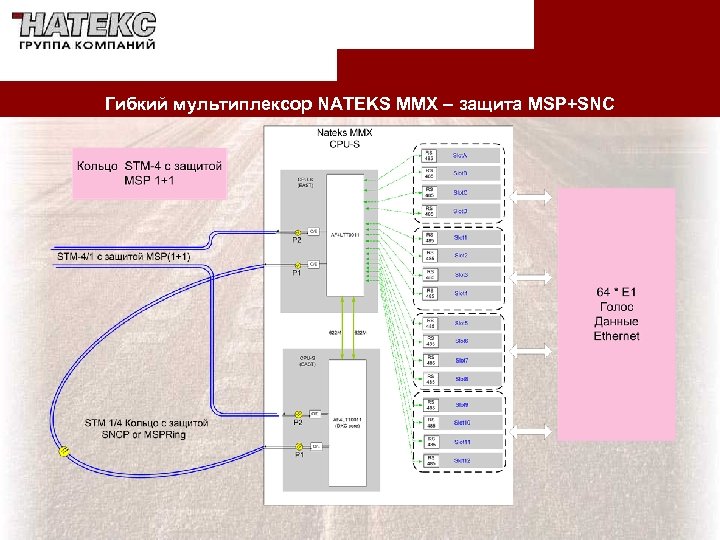

Гибкий мультиплексор NATEKS MMX – защита MSP+SNC Гибкий мультиплексор NATEKS MMX – защита MSP+SNC

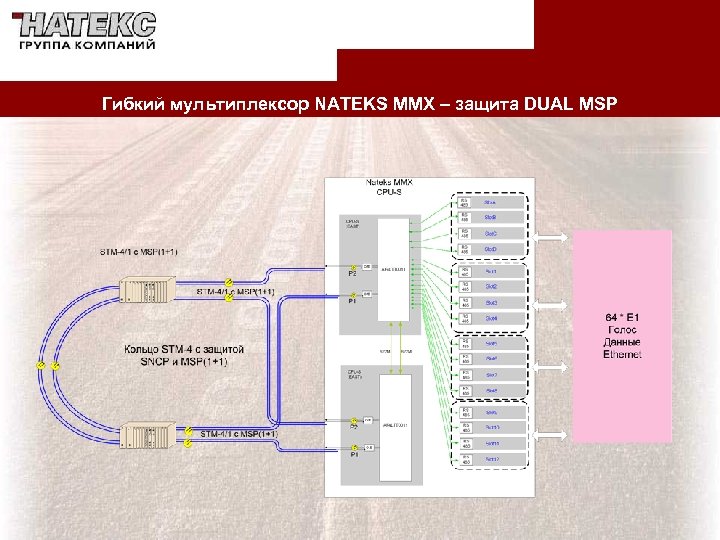

Гибкий мультиплексор NATEKS MMX – защита DUAL MSP Гибкий мультиплексор NATEKS MMX – защита DUAL MSP

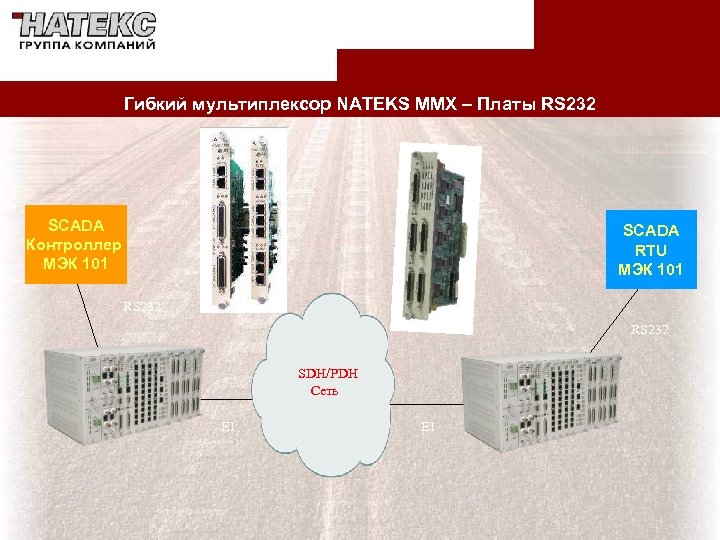

Гибкий мультиплексор NATEKS MMX – Платы RS 232 SCADA Контроллер МЭК 101 SCADA RTU Гибкий мультиплексор NATEKS MMX – Платы RS 232 SCADA Контроллер МЭК 101 SCADA RTU МЭК 101 RS 232 SDH/PDH Сеть E 1

Гибкий мультиплексор NATEKS MMX – Плата V. 35 Router E 1 Router SDH/PDH Сеть Гибкий мультиплексор NATEKS MMX – Плата V. 35 Router E 1 Router SDH/PDH Сеть E 1 V. 35

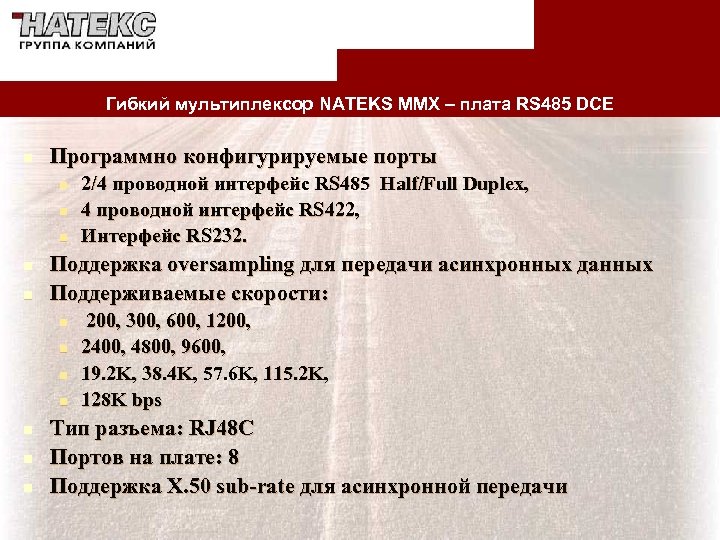

Гибкий мультиплексор NATEKS MMX – плата RS 485 DCE n Программно конфигурируемые порты n Гибкий мультиплексор NATEKS MMX – плата RS 485 DCE n Программно конфигурируемые порты n n n Поддержка oversampling для передачи асинхронных данных Поддерживаемые скорости: n n n n 2/4 проводной интерфейс RS 485 Half/Full Duplex, 4 проводной интерфейс RS 422, Интерфейс RS 232. 200, 300, 600, 1200, 2400, 4800, 9600, 19. 2 K, 38. 4 K, 57. 6 K, 115. 2 K, 128 K bps Тип разъема: RJ 48 C Портов на плате: 8 Поддержка X. 50 sub-rate для асинхронной передачи

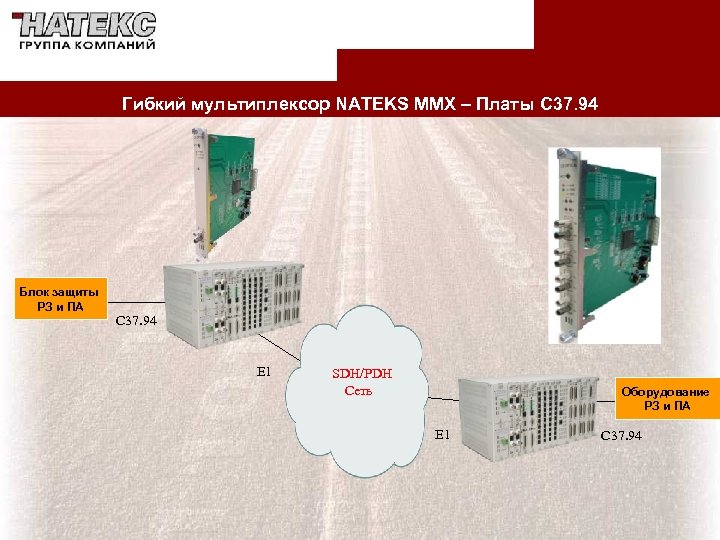

Гибкий мультиплексор NATEKS MMX – Платы C 37. 94 Блок защиты РЗ и ПА Гибкий мультиплексор NATEKS MMX – Платы C 37. 94 Блок защиты РЗ и ПА C 37. 94 E 1 SDH/PDH Сеть Оборудование РЗ и ПА E 1 C 37. 94

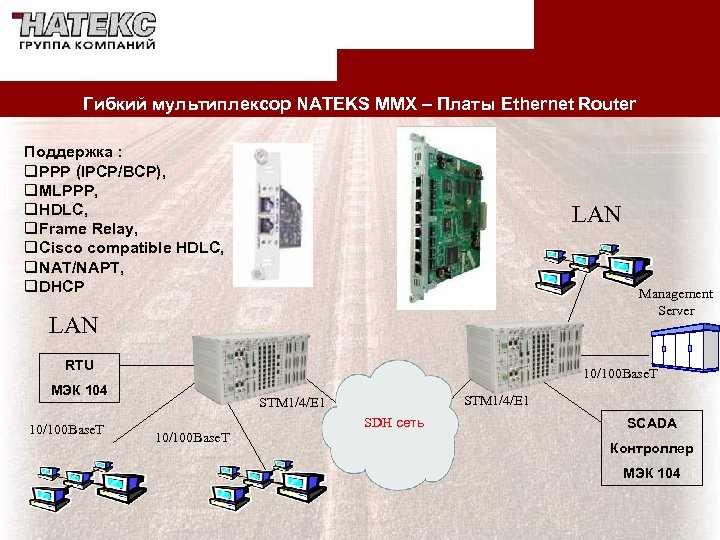

Гибкий мультиплексор NATEKS MMX – Платы Ethernet Router Поддержка : q. PPP (IPCP/BCP), q. Гибкий мультиплексор NATEKS MMX – Платы Ethernet Router Поддержка : q. PPP (IPCP/BCP), q. MLPPP, q. HDLC, q. Frame Relay, q. Cisco compatible HDLC, q. NAT/NAPT, q. DHCP LAN Management Server LAN RTU 10/100 Base. T МЭК 104 10/100 Base. T STM 1/4/E 1 10/100 Base. T SDH сеть SCADA Контроллер МЭК 104

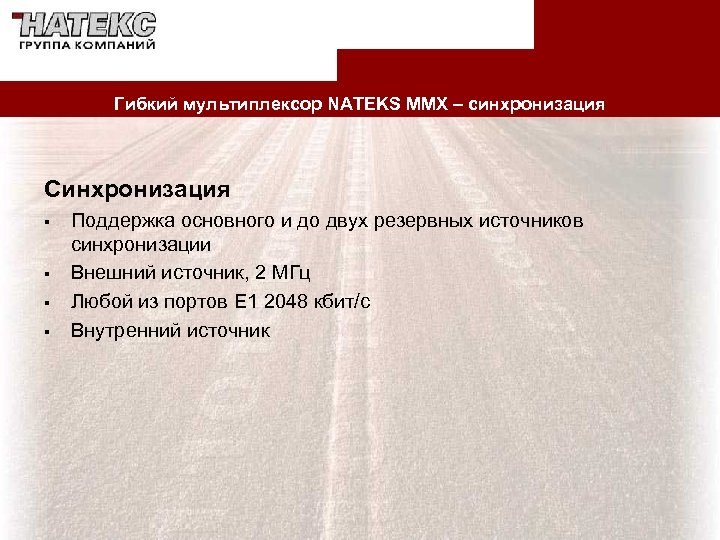

Гибкий мультиплексор NATEKS MMX – синхронизация Синхронизация § § Поддержка основного и до двух Гибкий мультиплексор NATEKS MMX – синхронизация Синхронизация § § Поддержка основного и до двух резервных источников синхронизации Внешний источник, 2 МГц Любой из портов Е 1 2048 кбит/с Внутренний источник

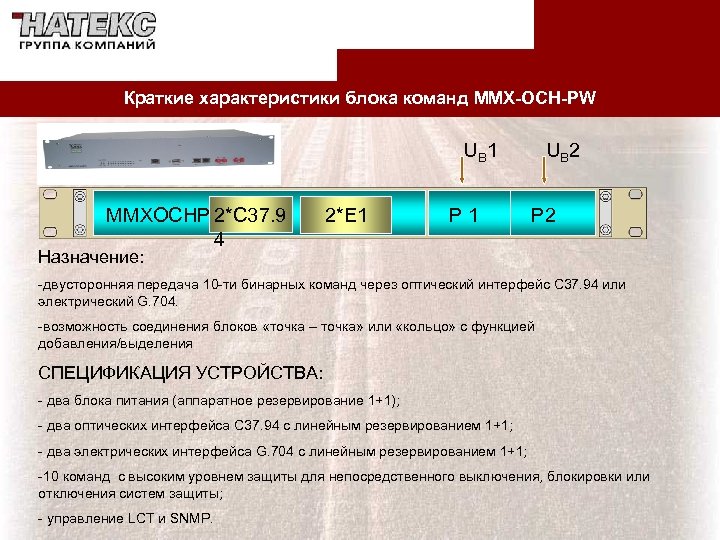

Краткие характеристики блока команд MMX-OCH-PW UB 1 MMXOCHPW 2*С 37. 9 4 2*E 1 Краткие характеристики блока команд MMX-OCH-PW UB 1 MMXOCHPW 2*С 37. 9 4 2*E 1 P 1 UB 2 P 2 Назначение: -двусторонняя передача 10 -ти бинарных команд через оптический интерфейс С 37. 94 или электрический G. 704. -возможность соединения блоков «точка – точка» или «кольцо» с функцией добавления/выделения СПЕЦИФИКАЦИЯ УСТРОЙСТВА: - два блока питания (аппаратное резервирование 1+1); - два оптических интерфейса C 37. 94 с линейным резервированием 1+1; - два электрических интерфейса G. 704 с линейным резервированием 1+1; -10 команд с высоким уровнем защиты для непосредственного выключения, блокировки или отключения систем защиты; - управление LCT и SNMP.

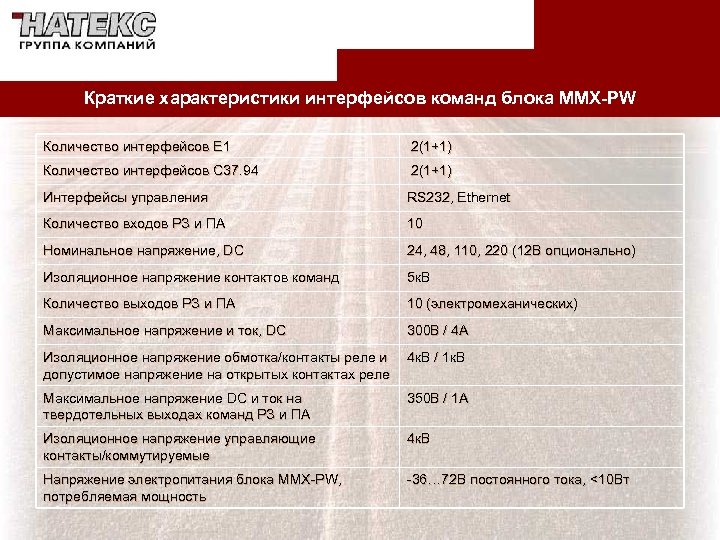

Краткие характеристики интерфейсов команд блока MMX-PW Количество интерфейсов Е 1 2(1+1) Количество интерфейсов С Краткие характеристики интерфейсов команд блока MMX-PW Количество интерфейсов Е 1 2(1+1) Количество интерфейсов С 37. 94 2(1+1) Интерфейсы управления RS 232, Ethernet Количество входов РЗ и ПА 10 Номинальное напряжение, DC 24, 48, 110, 220 (12 В опционально) Изоляционное напряжение контактов команд 5 к. В Количество выходов РЗ и ПА 10 (электромеханических) Максимальное напряжение и ток, DC 300 В / 4 А Изоляционное напряжение обмотка/контакты реле и допустимое напряжение на открытых контактах реле 4 к. В / 1 к. В Максимальное напряжение DC и ток на твердотельных выходах команд РЗ и ПА 350 В / 1 А Изоляционное напряжение управляющие контакты/коммутируемые 4 к. В Напряжение электропитания блока MMX-PW, потребляемая мощность -36… 72 В постоянного тока, <10 Вт

Единая система управления краткие характеристики n n n n Поддержка всего спектра оборудования Открытая Единая система управления краткие характеристики n n n n Поддержка всего спектра оборудования Открытая платформа для управления Свободное представление топологии сети Мониторинг устройств и сети в целом Журнал текущих и прошедших событий с сохранением в СУБД и возможностью экспорта в MS Excel Легкая интеграция новых устройств Архитектура «Клиент - Сервер» Иерархическое представление сети Поддержка SNMP и подключение устройств сторонних разработчиков Мониторинг как устройств так и каналов связи Удобный пользовательский интерфейс Многопользовательский интерфейс Разделение прав пользователей Автоматическая прокладка основных и резервных путей и маршрутов Протокол SNMP Сертификат ССС

Комплексное решение для технологического уровня сети Совместимость с оборудованием ABB FOX 515 и FOX Комплексное решение для технологического уровня сети Совместимость с оборудованием ABB FOX 515 и FOX 512 на канальном уровне (подтверждено протоколами испытаний): - интерфейсы RS 232 (синхронный и асинхронный режимы); - каналы ТЧ (Е&М) 2/4 проводные.

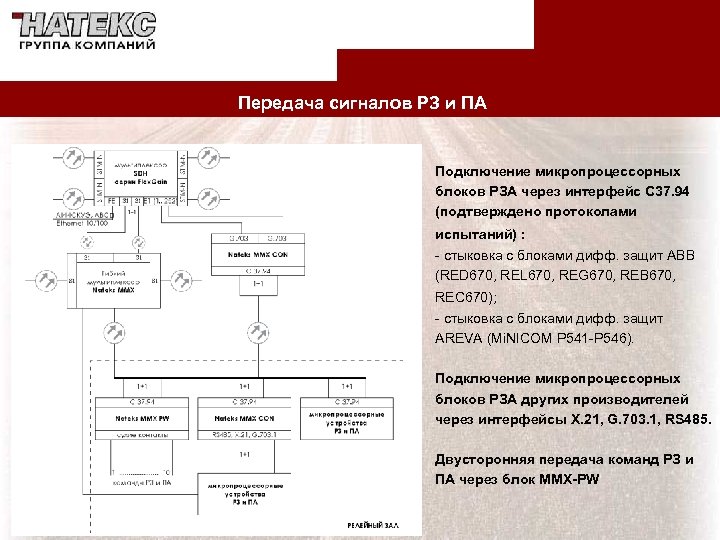

Передача сигналов РЗ и ПА Подключение микропроцессорных блоков РЗА через интерфейс С 37. 94 Передача сигналов РЗ и ПА Подключение микропроцессорных блоков РЗА через интерфейс С 37. 94 (подтверждено протоколами испытаний) : - стыковка с блоками дифф. защит ABB (RED 670, REL 670, REG 670, REB 670, REC 670); - стыковка с блоками дифф. защит AREVA (Mi. NICOM P 541 -P 546). Подключение микропроцессорных блоков РЗА других производителей через интерфейсы X. 21, G. 703. 1, RS 485. Двусторонняя передача команд РЗ и ПА через блок MMX-PW
