ГЕОХИМИЧЕСКИЕ БАРЬЕРЫ Градиент барьера: Контрастность барьера:

ГЕОХИМИЧЕСКИЕ БАРЬЕРЫ

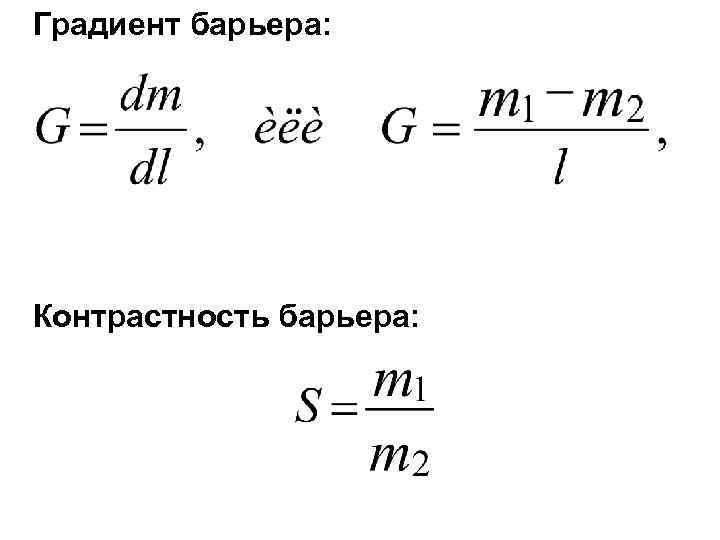

Градиент барьера: Контрастность барьера:

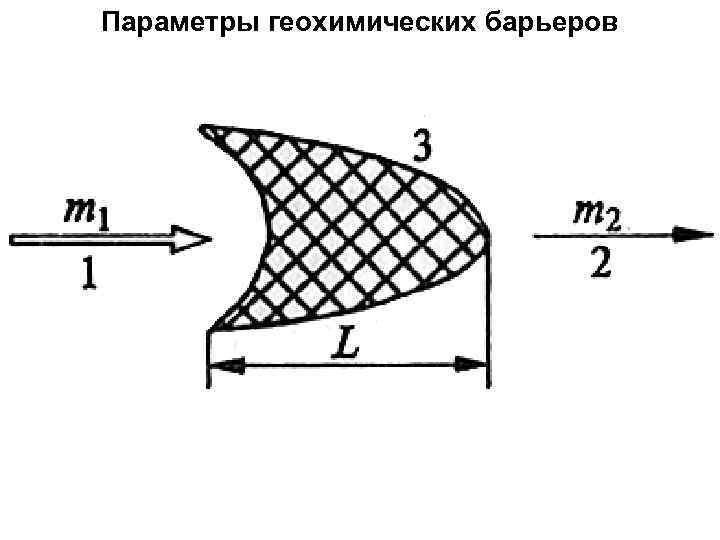

Параметры геохимических барьеров

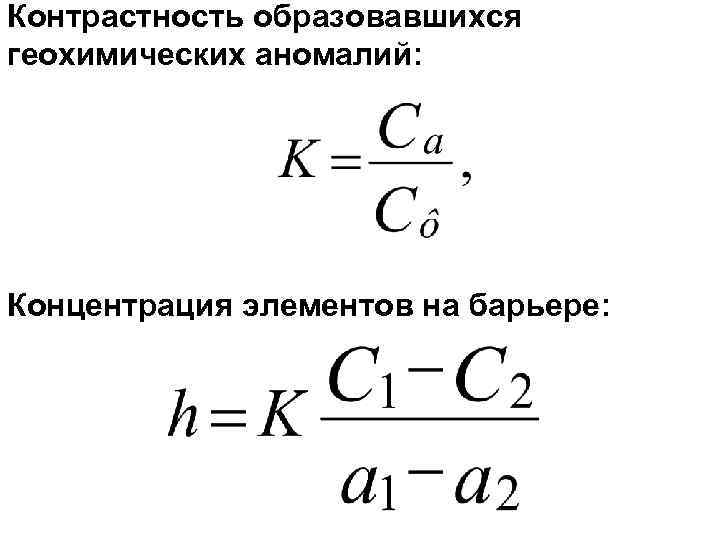

Контрастность образовавшихся геохимических аномалий: Концентрация элементов на барьере:

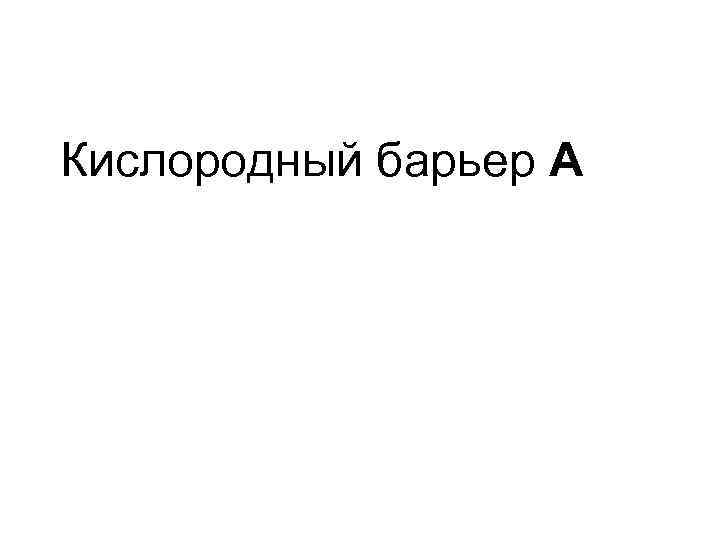

Кислородный барьер А

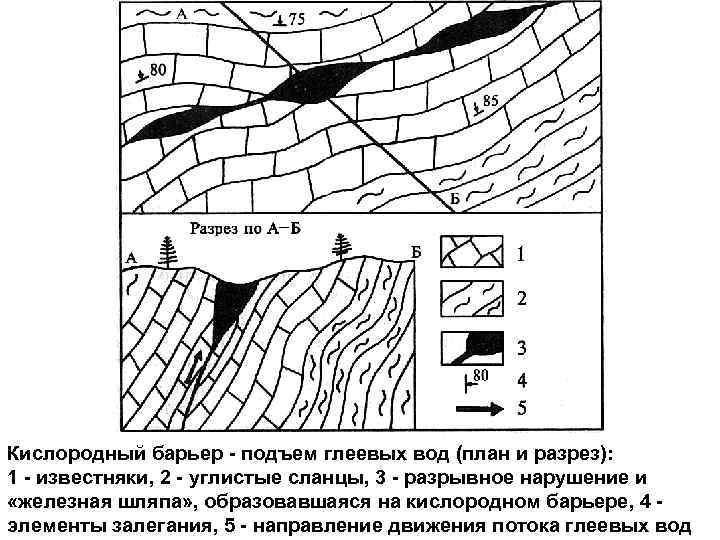

Кислородный барьер - подъем глеевых вод (план и разрез): 1 - известняки, 2 - углистые сланцы, 3 - разрывное нарушение и «железная шляпа» , образовавшаяся на кислородном барьере, 4 - элементы залегания, 5 - направление движения потока глеевых вод

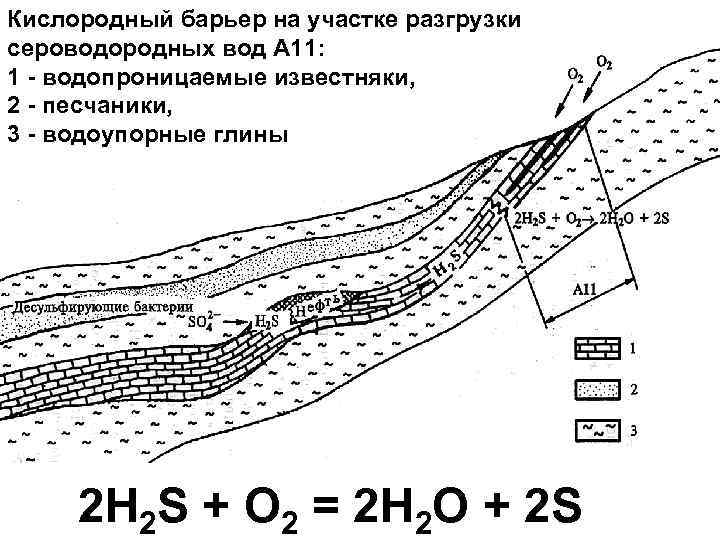

Кислородный барьер на участке разгрузки сероводородных вод А 11: 1 - водопроницаемые известняки, 2 - песчаники, 3 - водоупорные глины 2 H 2 S + O 2 = 2 H 2 O + 2 S

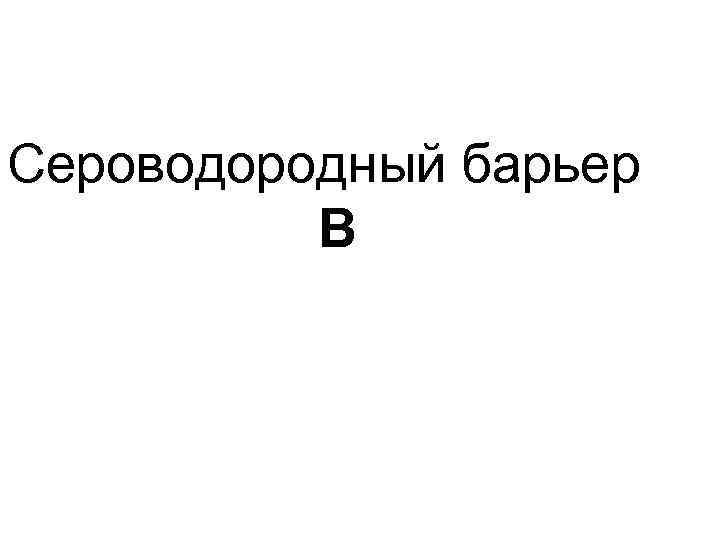

Сероводородный барьер В

H 2 + S = H 2 S CH 4+SO 42 - +2 H+ = CO 2+2 H 2 O+H 2 S 3 Na 2 SO 4+С 6 Н 12 О 6 3 Na 2 CO 3+3 Н 2 О+ЗСО 2+3 H 2 S+Q

Схема образования сероводородных природных барьеров во впадинах морей

Сероводородные геохимические барьеры в донных отложениях реки Дон: 1 -3 - ландшафты (1 - камышово- рогозово-тростниковой формации с сероводородной обстановкой в донных отложениях, 2 - планктонных водорослей с глеевой обстановкой в донных отложениях, 3 - островов), 4 - направление течения реки в воде, 5 - сероводородный барьер в плане

Щелочной барьер D

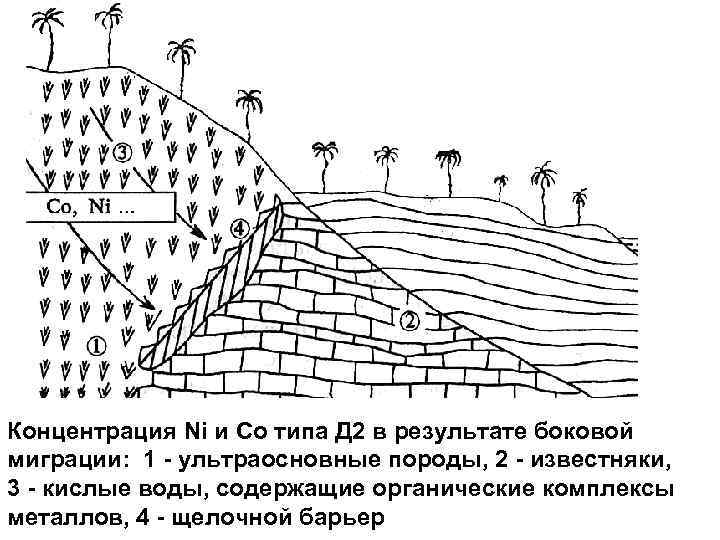

Концентрация Ni и Со типа Д 2 в результате боковой миграции: 1 - ультраосновные породы, 2 - известняки, 3 - кислые воды, содержащие органические комплексы металлов, 4 - щелочной барьер

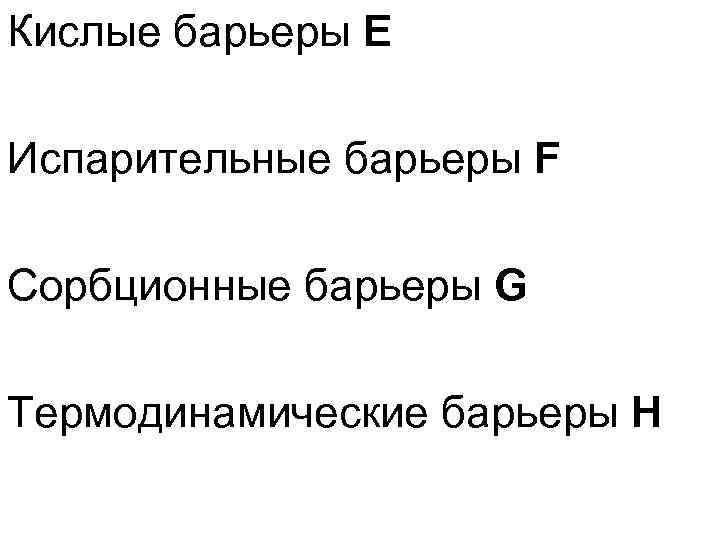

Кислые барьеры Е Испарительные барьеры F Сорбционные барьеры G Термодинамические барьеры Н

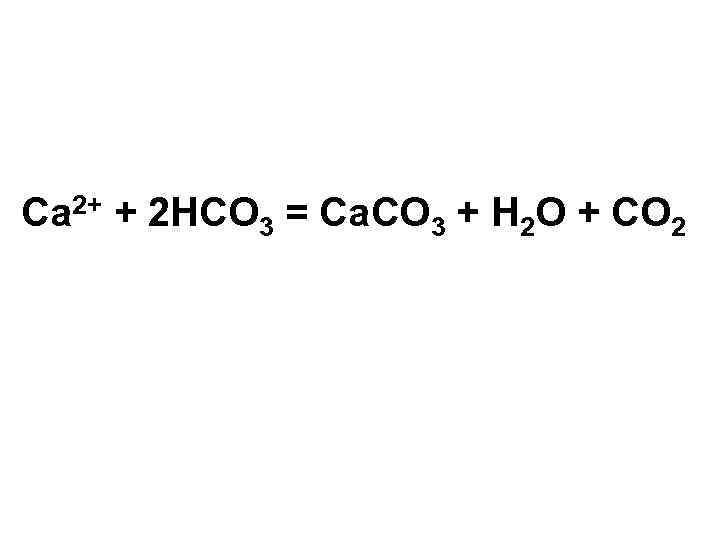

Ca 2+ + 2 HCO 3 = Ca. CO 3 + H 2 O + CO 2

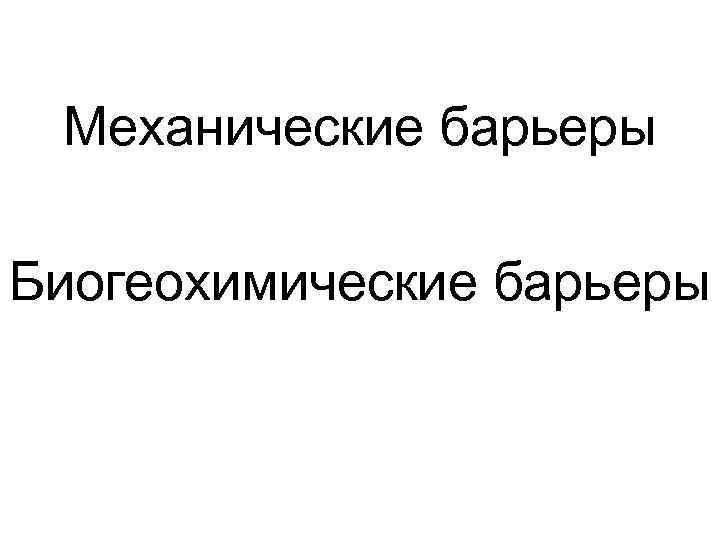

Механические барьеры Биогеохимические барьеры

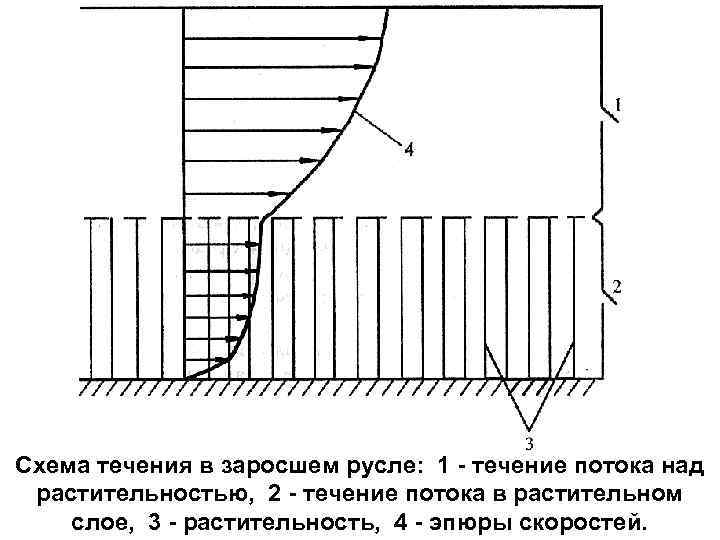

Схема течения в заросшем русле: 1 - течение потока над растительностью, 2 - течение потока в растительном слое, 3 - растительность, 4 - эпюры скоростей.
