Геоморфологическая карта Рельеф, возраст, генезис Геоморфологическая карта

Геоморфологическая карта Рельеф, возраст, генезис

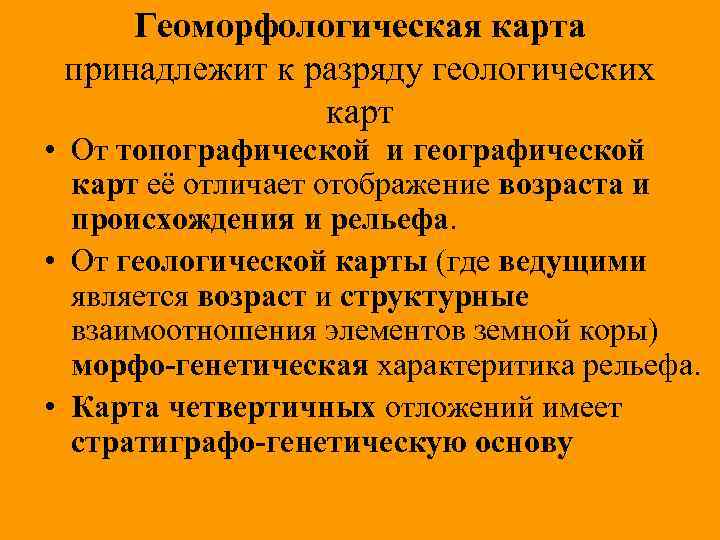

Геоморфологическая карта принадлежит к разряду геологических карт • От топографической и географической карт её отличает отображение возраста и происхождения и рельефа. • От геологической карты (где ведущими является возраст и структурные взаимоотношения элементов земной коры) морфо-генетическая характеритика рельефа. • Карта четвертичных отложений имеет стратиграфо-генетическую основу

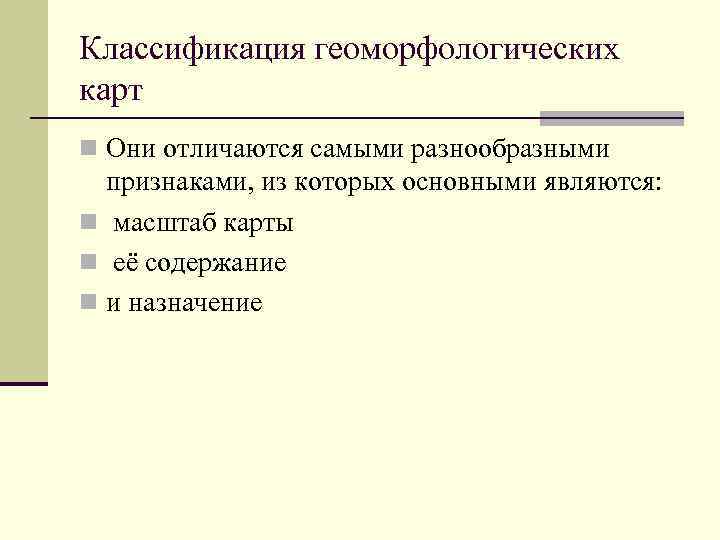

Классификация геоморфологических карт n Они отличаются самыми разнообразными признаками, из которых основными являются: n масштаб карты n её содержание n и назначение

По масштабу карты классифицируются • • • обзорные – масштаб 1: 5000000 и мельче мелкомасштабные – масштаб 1: 1 000000 и 1: 500 000 среднемасштабные – масштаб 1: 2 00000 и 1: 100000 крупномасштабные – масштаб 1: 50 000 и крупнее От масштаба карты зависит не только размер картируемой площади, но и структура её легенды и состав ее элементов • В отличие от геологических, для карт геоморфологических общепринятой международной легенды еще нет.

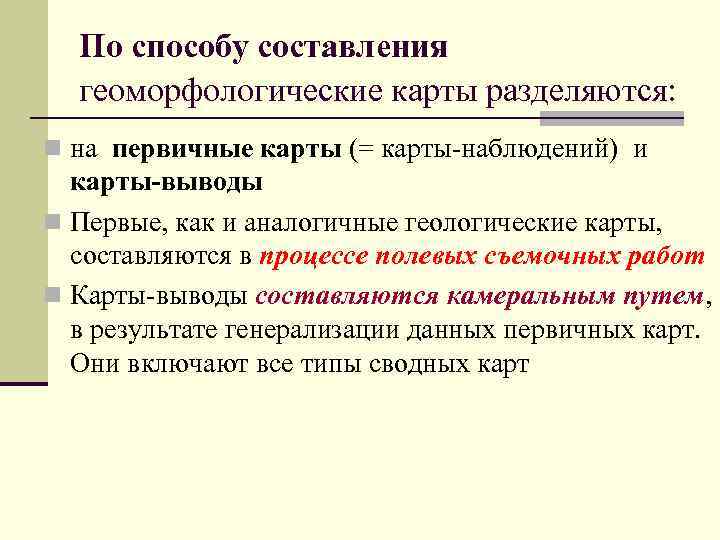

По способу составления геоморфологические карты разделяются: n на первичные карты (= карты-наблюдений) и карты-выводы n Первые, как и аналогичные геологические карты, составляются в процессе полевых съемочных работ n Карты-выводы составляются камеральным путем, в результате генерализации данных первичных карт. Они включают все типы сводных карт

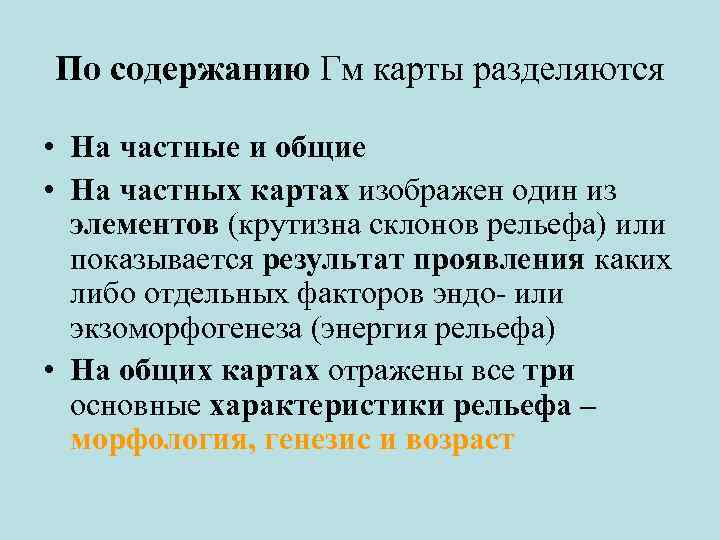

По содержанию Гм карты разделяются • На частные и общие • На частных картах изображен один из элементов (крутизна склонов рельефа) или показывается результат проявления каких либо отдельных факторов эндо- или экзоморфогенеза (энергия рельефа) • На общих картах отражены все три основные характеристики рельефа – морфология, генезис и возраст

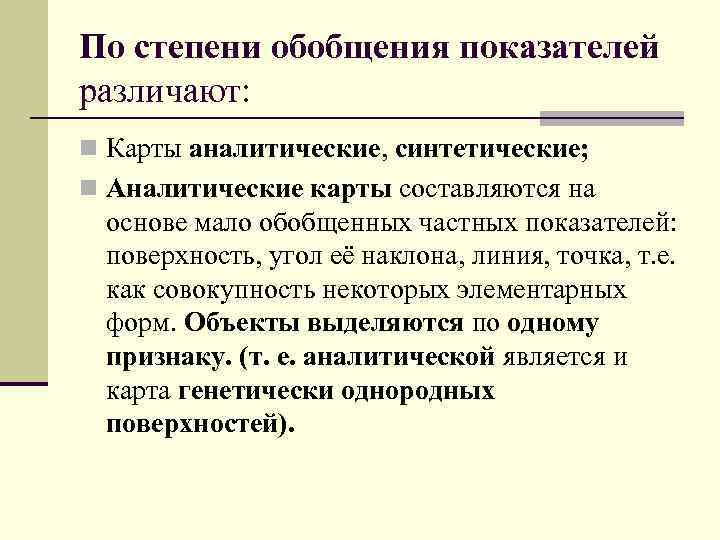

По степени обобщения показателей различают: n Карты аналитические, синтетические; n Аналитические карты составляются на основе мало обобщенных частных показателей: поверхность, угол её наклона, линия, точка, т. е. как совокупность некоторых элементарных форм. Объекты выделяются по одному признаку. (т. е. аналитической является и карта генетически однородных поверхностей).

Синтетические карты n Это карты типов рельефа. Их строятся на объединении морфогенетических форм для геоморфологических районов, т. е. здесь показываются объекты по сочетанию форм. n Аналитические и синтетические карты отличаются по объектам картирования: n первые будут отражать относительно простые элементы рельефа; n вторые – сложные комплексы форм рельефа

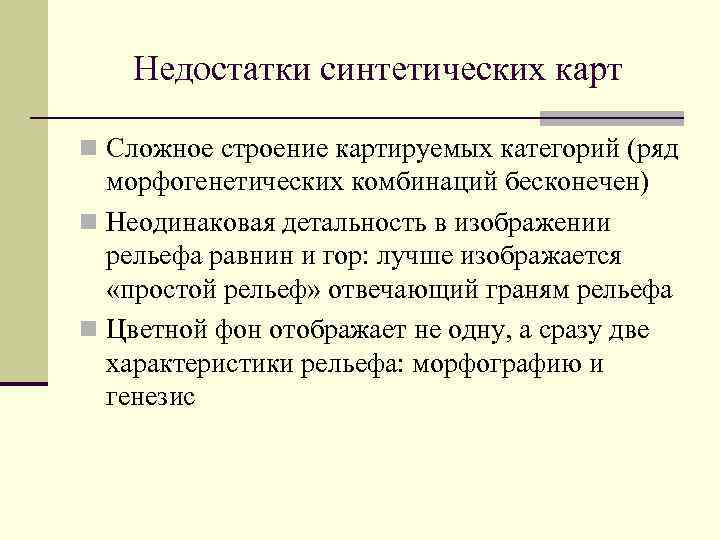

Недостатки синтетических карт n Сложное строение картируемых категорий (ряд морфогенетических комбинаций бесконечен) n Неодинаковая детальность в изображении рельефа равнин и гор: лучше изображается «простой рельеф» отвечающий граням рельефа n Цветной фон отображает не одну, а сразу две характеристики рельефа: морфографию и генезис

Возможные выводы n Типы рельефа, будучи интегральными понятиями, определяемому по целому ряду признаков и образующими длинный классификационный ряд, не могут быть предметом полевой геоморфологической съёмки; n Морфогенетические типы рельефа могут служить основой для геоморфологического районирования территорий.

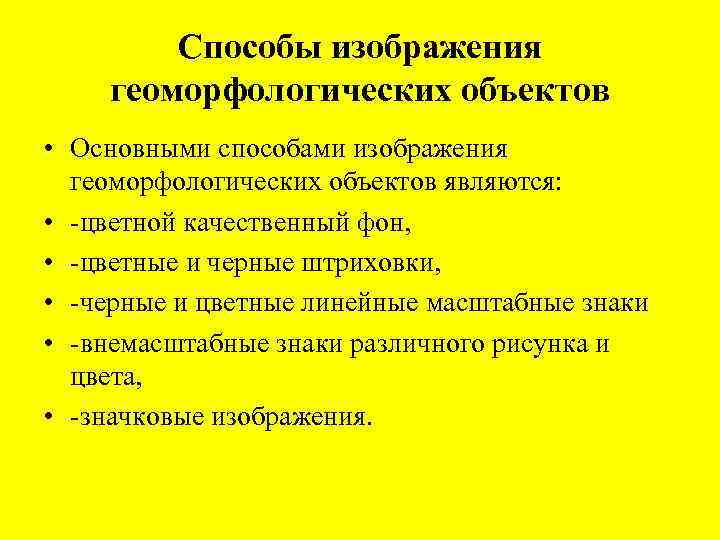

Способы изображения геоморфологических объектов • Основными способами изображения геоморфологических объектов являются: • -цветной качественный фон, • -цветные и черные штриховки, • -черные и цветные линейные масштабные знаки • -внемасштабные знаки различного рисунка и цвета, • -значковые изображения.

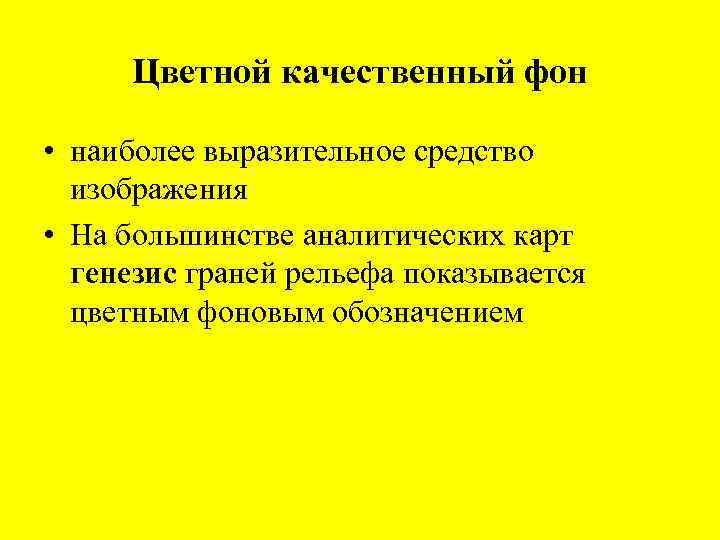

Цветной качественный фон • наиболее выразительное средство изображения • На большинстве аналитических карт генезис граней рельефа показывается цветным фоновым обозначением

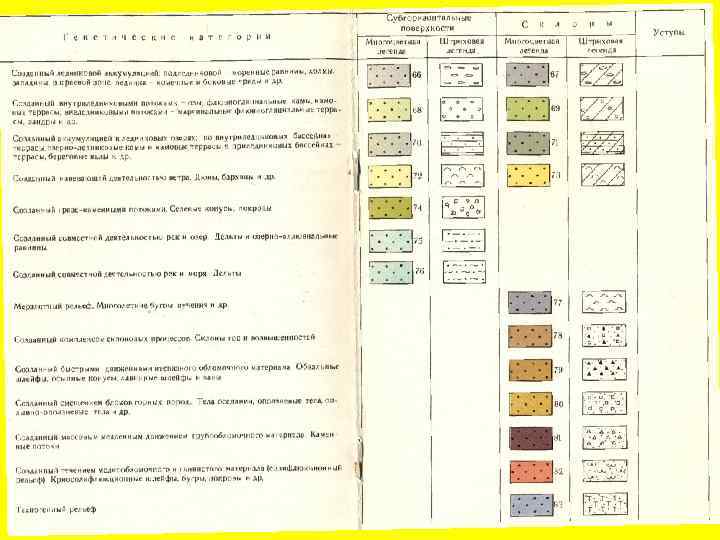

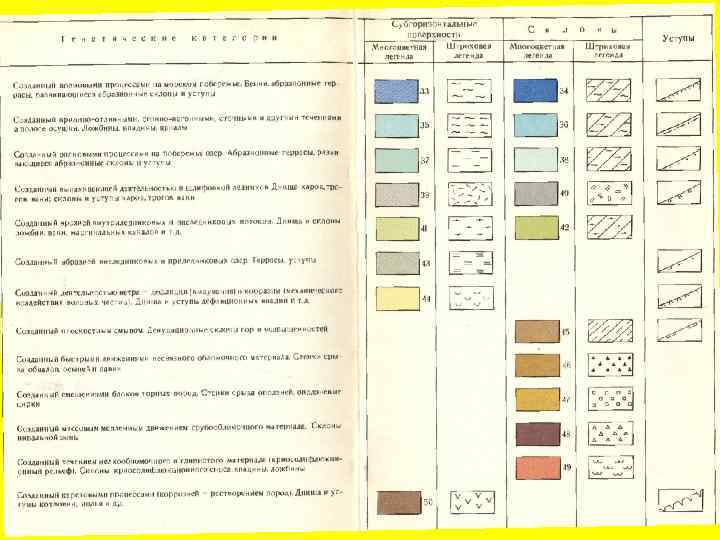

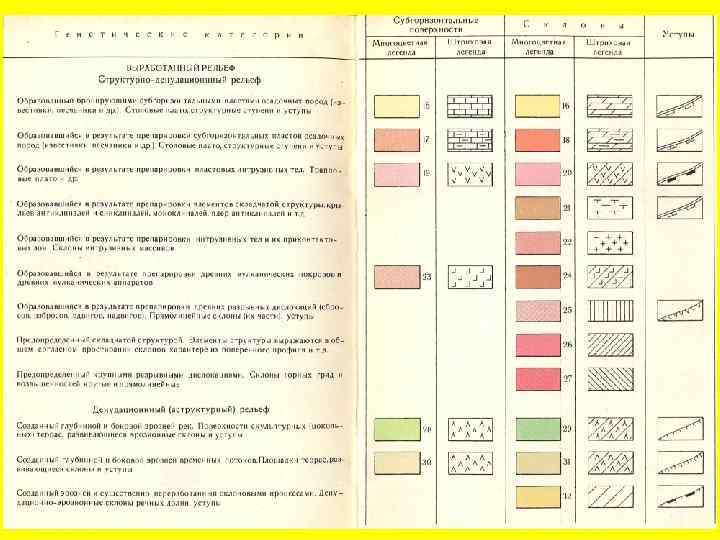

Генезис рельефа

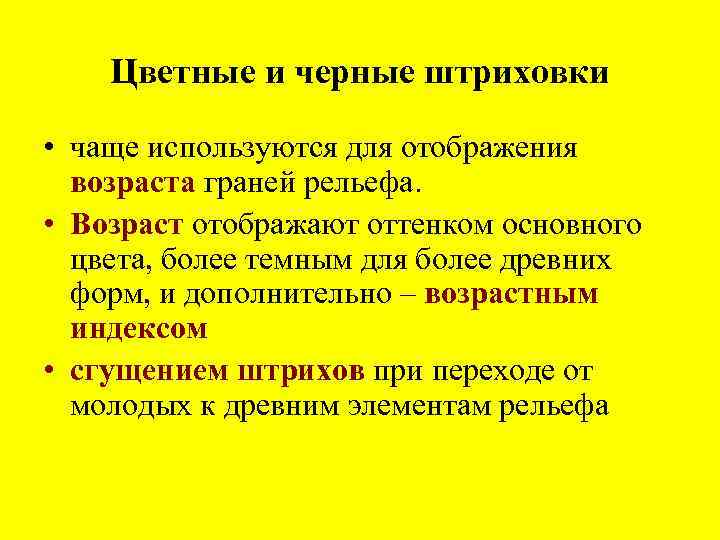

Цветные и черные штриховки • чаще используются для отображения возраста граней рельефа. • Возраст отображают оттенком основного цвета, более темным для более древних форм, и дополнительно – возрастным индексом • сгущением штрихов при переходе от молодых к древним элементам рельефа

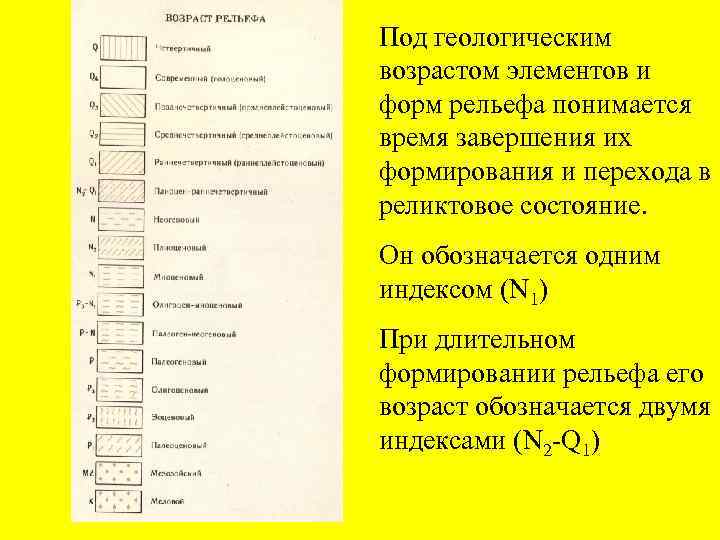

Под геологическим возрастом элементов и форм рельефа понимается время завершения их формирования и перехода в реликтовое состояние. Он обозначается одним индексом (N 1) При длительном формировании рельефа его возраст обозначается двумя индексами (N 2 -Q 1)

Для показа более дробных возрастных категорий пользуются методом сгущения штрихов при переходе от более молодых к более древним элементам рельефа

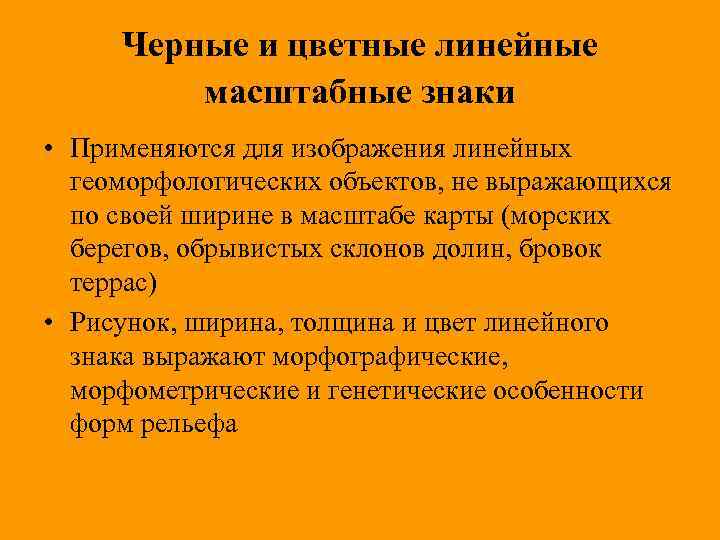

Черные и цветные линейные масштабные знаки • Применяются для изображения линейных геоморфологических объектов, не выражающихся по своей ширине в масштабе карты (морских берегов, обрывистых склонов долин, бровок террас) • Рисунок, ширина, толщина и цвет линейного знака выражают морфографические, морфометрические и генетические особенности форм рельефа

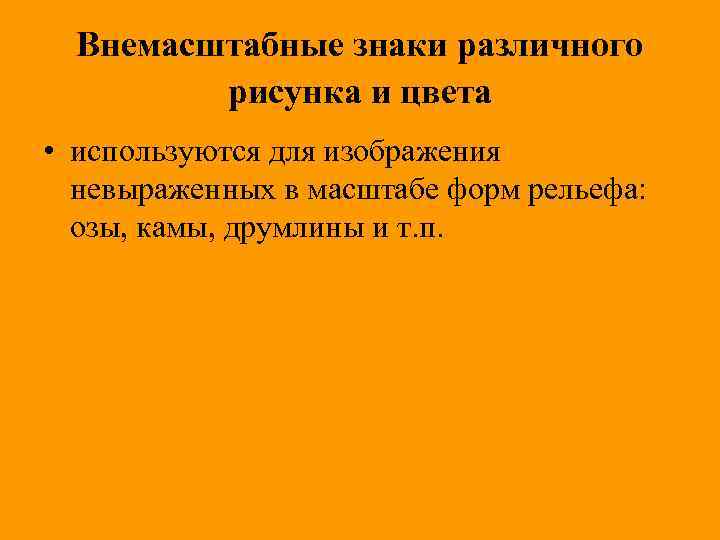

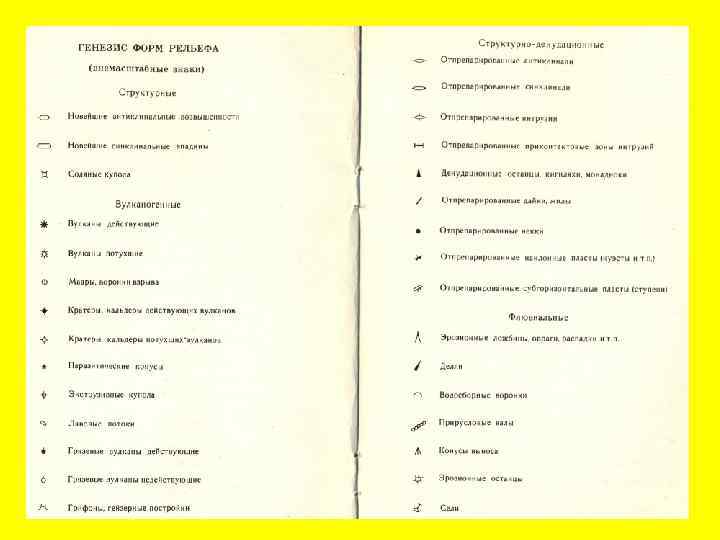

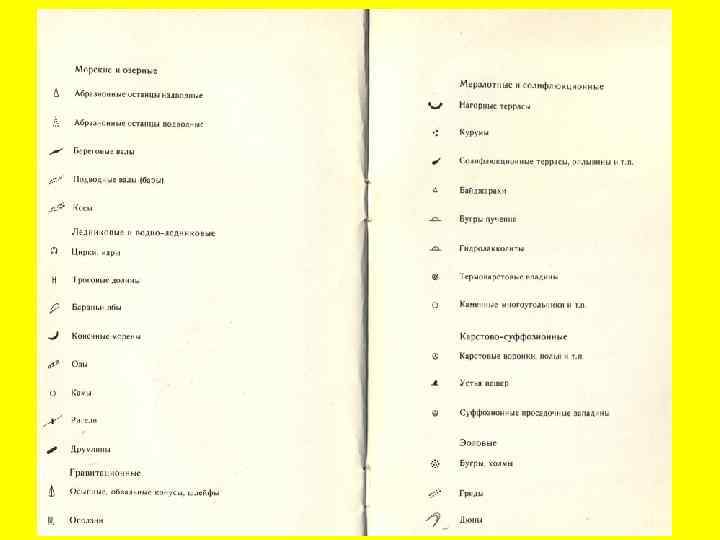

Внемасштабные знаки различного рисунка и цвета • используются для изображения невыраженных в масштабе форм рельефа: озы, камы, друмлины и т. п.

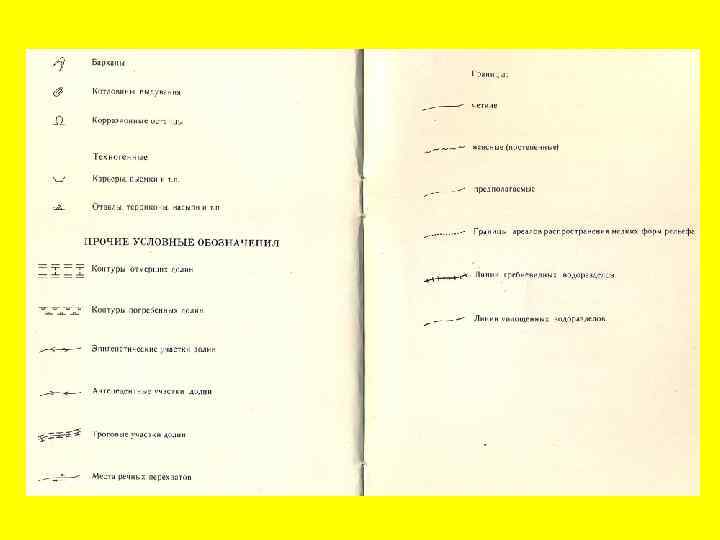

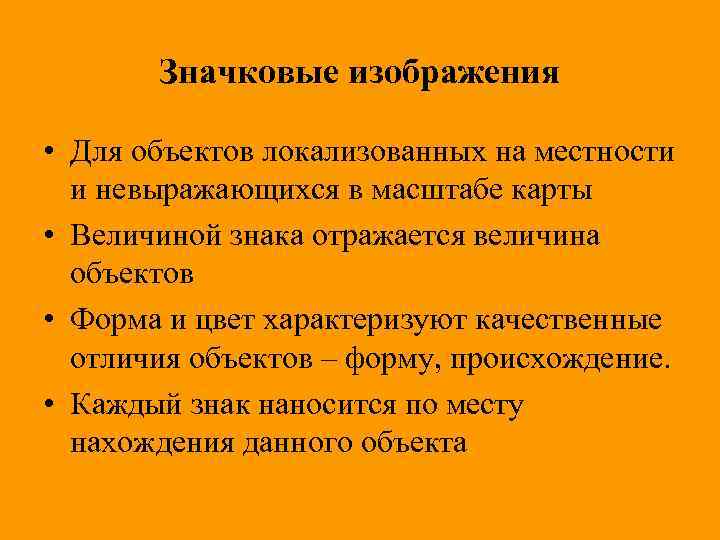

Значковые изображения • Для объектов локализованных на местности и невыражающихся в масштабе карты • Величиной знака отражается величина объектов • Форма и цвет характеризуют качественные отличия объектов – форму, происхождение. • Каждый знак наносится по месту нахождения данного объекта

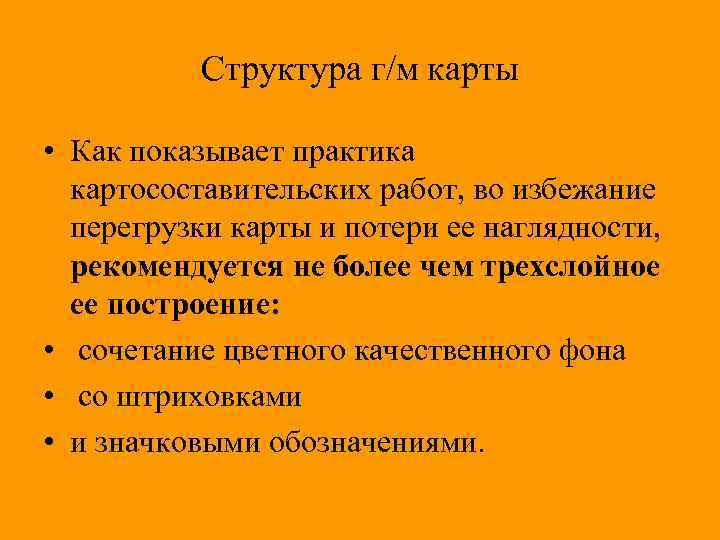

Структура г/м карты • Как показывает практика картосоставительских работ, во избежание перегрузки карты и потери ее наглядности, рекомендуется не более чем трехслойное ее построение: • сочетание цветного качественного фона • со штриховками • и значковыми обозначениями.

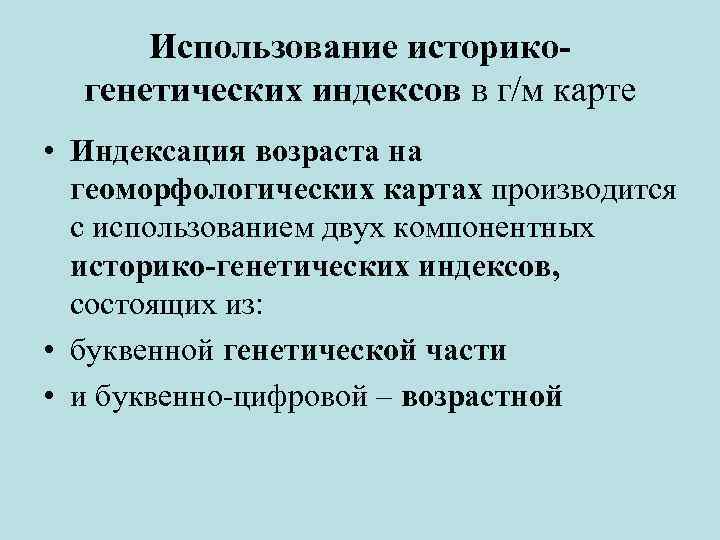

Использование историкогенетических индексов в г/м карте • Индексация возраста на геоморфологических картах производится с использованием двух компонентных историко-генетических индексов, состоящих из: • буквенной генетической части • и буквенно-цифровой – возрастной

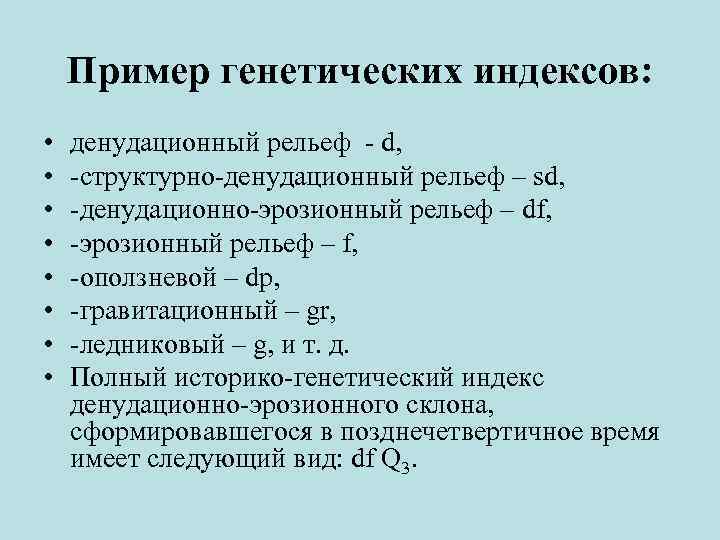

Пример генетических индексов: • • денудационный рельеф - d, -структурно-денудационный рельеф – sd, -денудационно-эрозионный рельеф – df, -эрозионный рельеф – f, -оползневой – dp, -гравитационный – gr, -ледниковый – g, и т. д. Полный историко-генетический индекс денудационно-эрозионного склона, сформировавшегося в позднечетвертичное время имеет следующий вид: df Q 3.

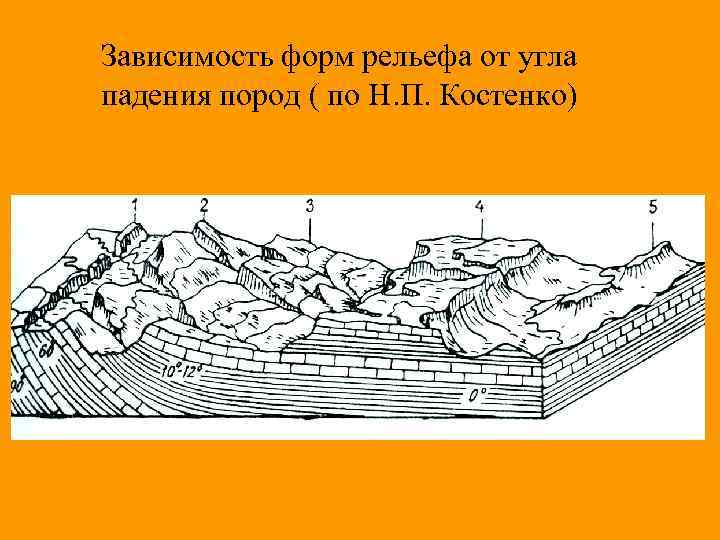

Зависимость форм рельефа от угла падения пород ( по Н. П. Костенко)

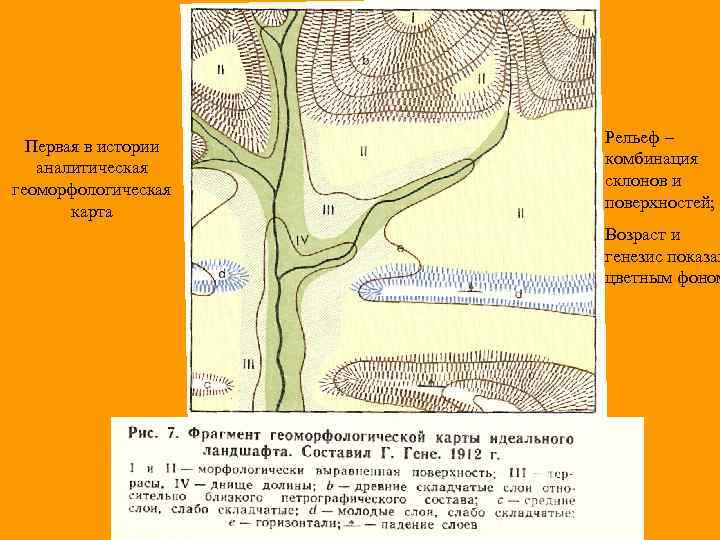

Первая в истории аналитическая геоморфологическая карта Рельеф – комбинация склонов и поверхностей; Возраст и генезис показан цветным фоном

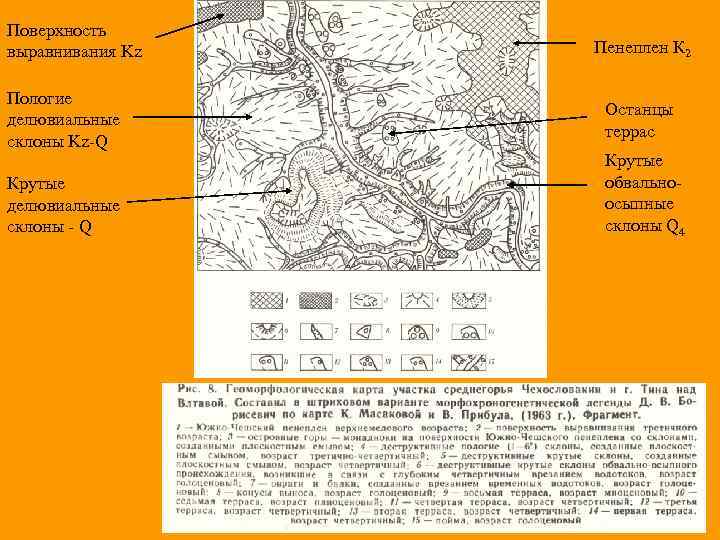

Поверхность выравнивания Kz Пологие делювиальные склоны Kz-Q Крутые делювиальные склоны - Q Пенеплен К 2 Останцы террас Крутые обвальноосыпные склоны Q 4

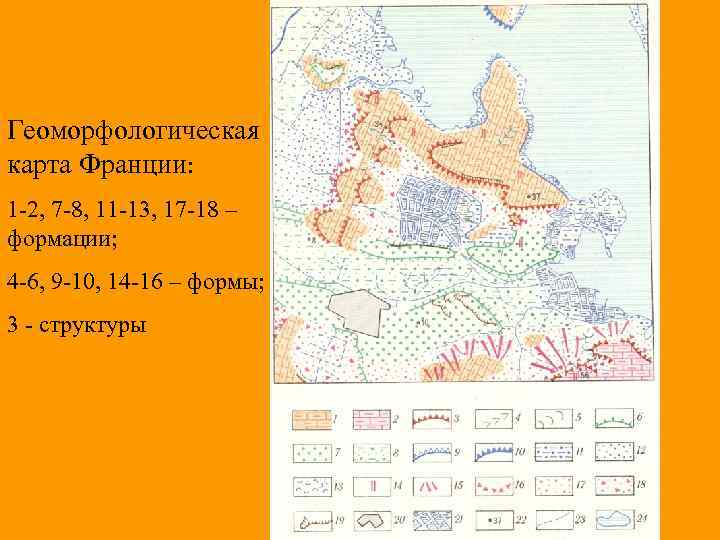

Геоморфологическая карта Франции: 1 -2, 7 -8, 11 -13, 17 -18 – формации; 4 -6, 9 -10, 14 -16 – формы; 3 - структуры

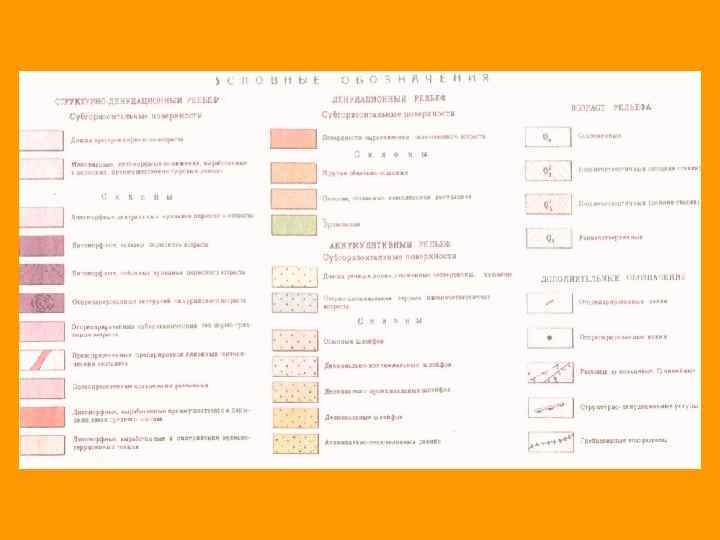

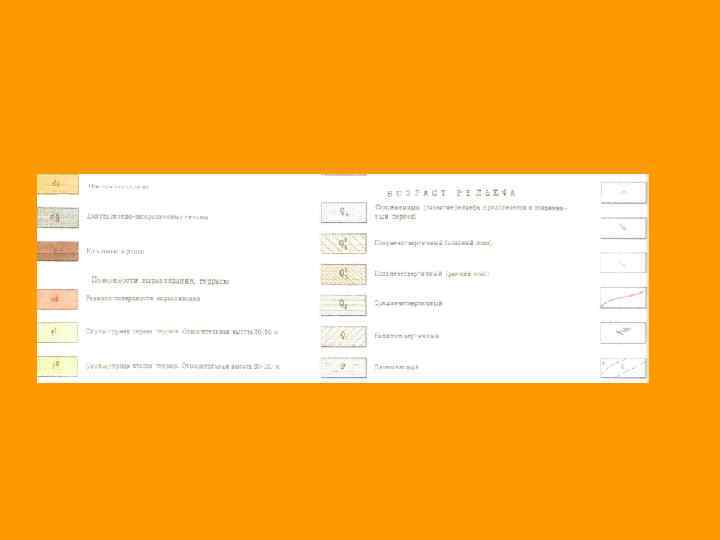

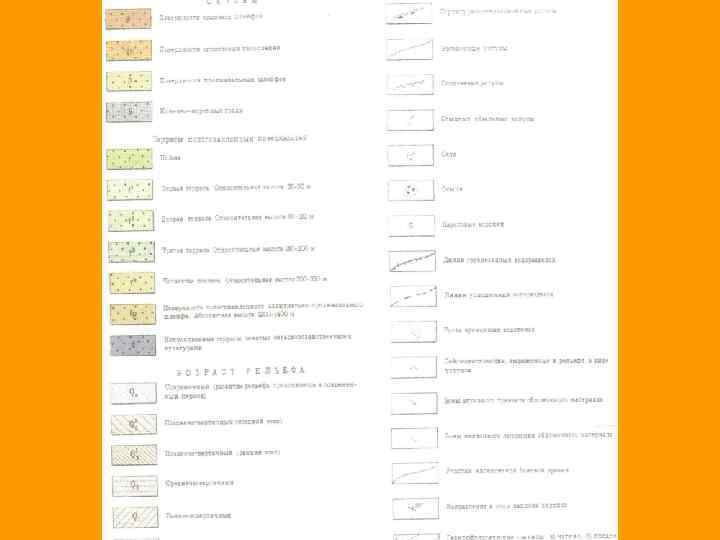

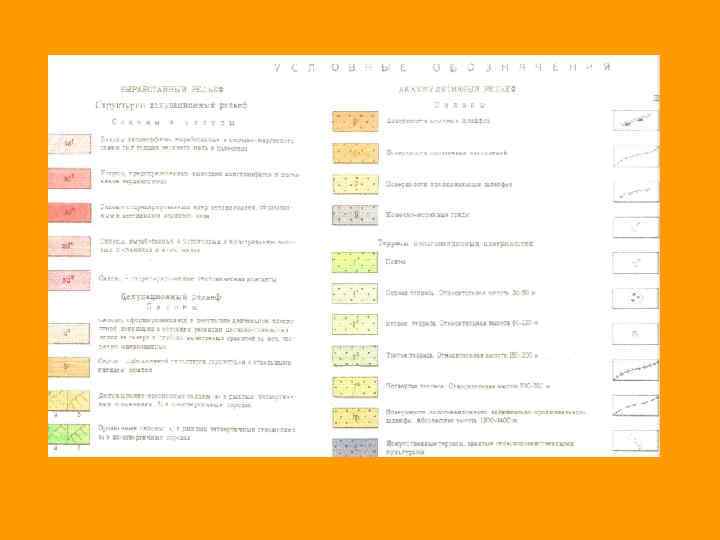

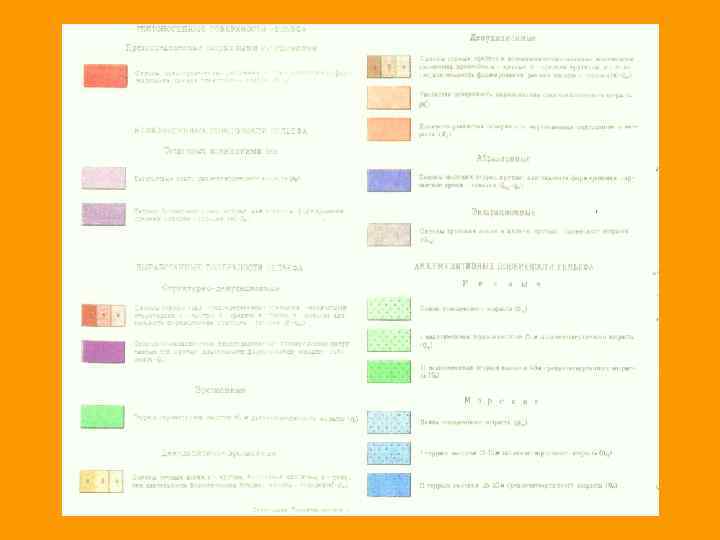

Условные обозначения к Г/м карте
