Геометрия инструмента Токарный резец 1

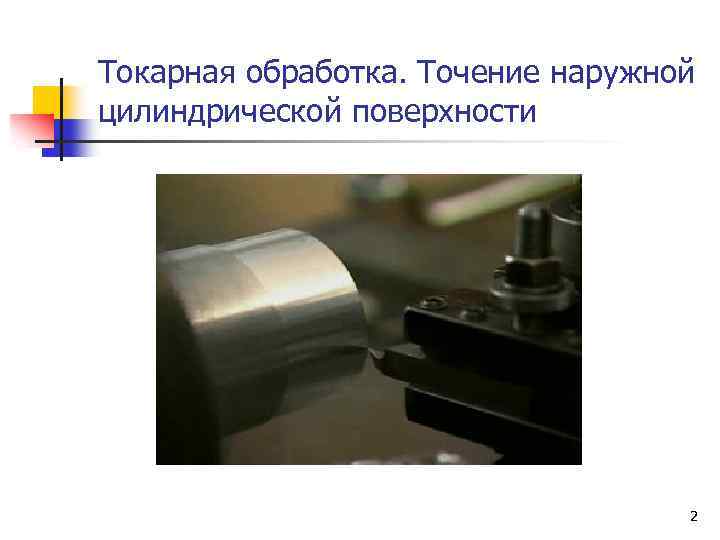

Токарная обработка. Точение наружной цилиндрической поверхности 2

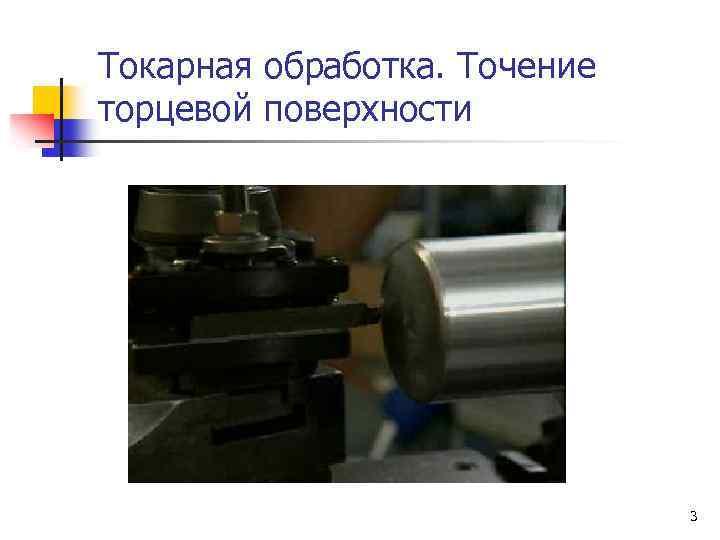

Токарная обработка. Точение торцевой поверхности 3

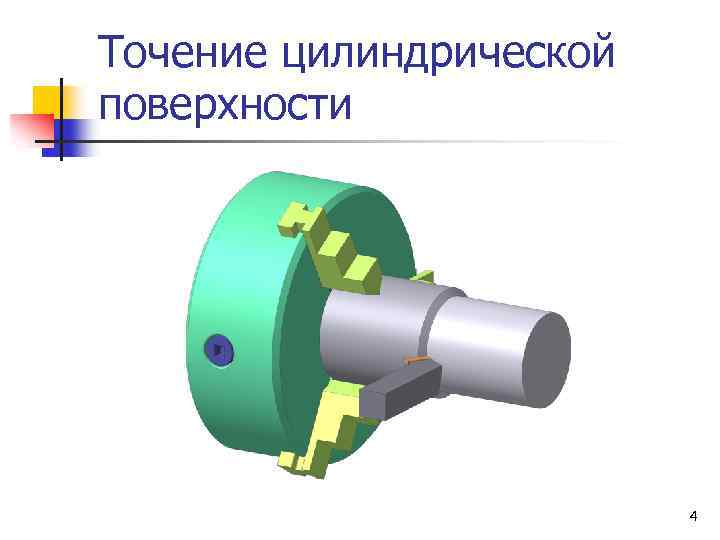

Точение цилиндрической поверхности 4

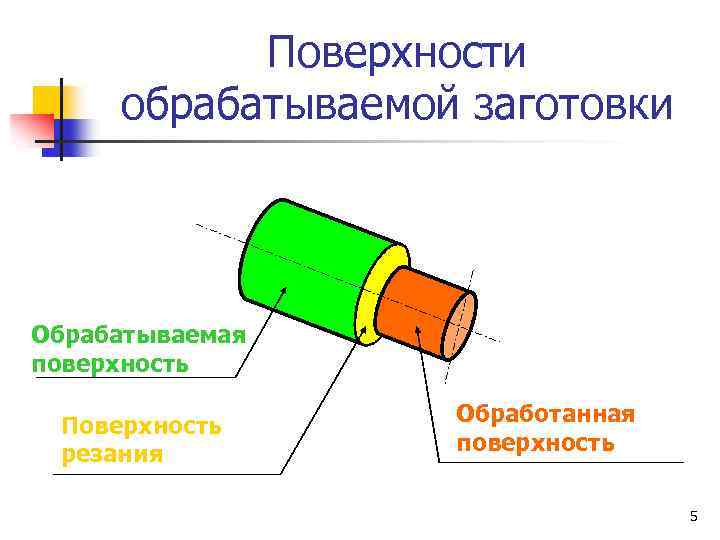

Поверхности обрабатываемой заготовки Обрабатываемая поверхность Поверхность резания Обработанная поверхность 5

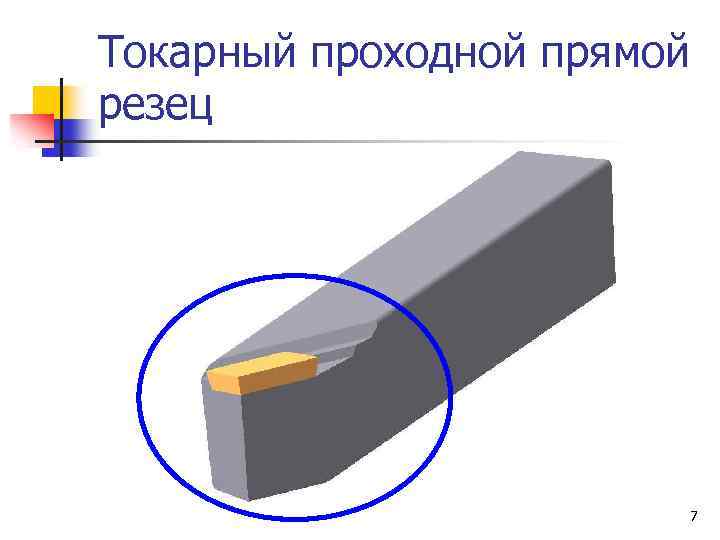

Токарный проходной прямой резец 7
Поверхности и кромки режущего лезвия Передняя поверхность Главная режущая кромка Вершина резца Вспомогательная режущая кромка Ds Вспомогательная задняя поверхность Главная задняя поверхность 9

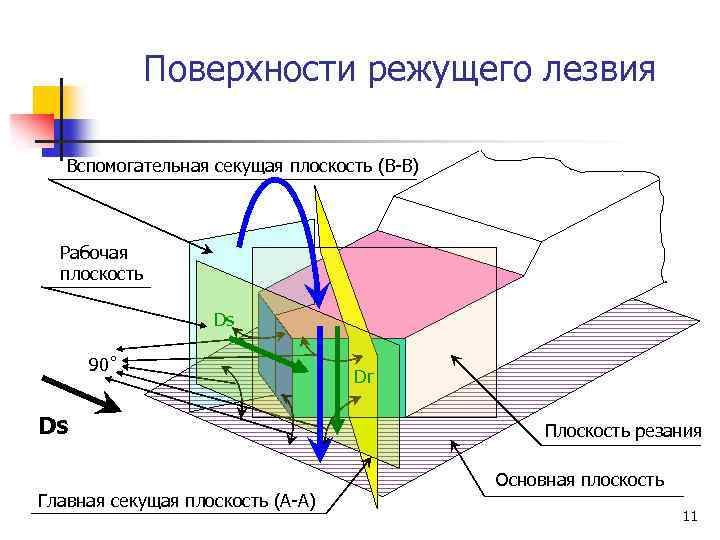

Поверхности режущего лезвия Вспомогательная секущая плоскость (В-В) Рабочая плоскость Ds 90˚ Ds Главная секущая плоскость (А-А) Dг Плоскость резания Основная плоскость 11
Геометрия токарного резца ' B-B заготовка А-А А Dг В А В ' инструмент Ds + ‘ + = 180˚ + - =0 + + =90˚ 13
Угол наклона главной режущей кромки Вершина резца +λ Ds Плоскость резания 14

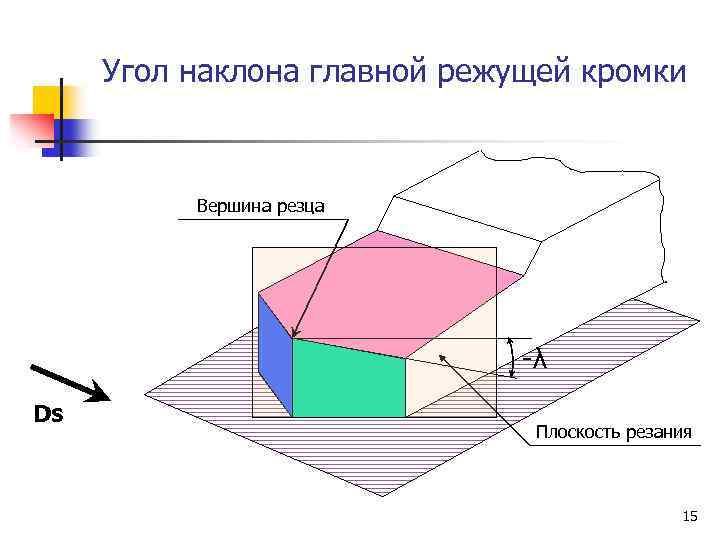

Угол наклона главной режущей кромки Вершина резца -λ Ds Плоскость резания 15
Угол наклона главной режущей кромки Главная режущая кромка Вершина резца λ=0 Ds Плоскость резания 16

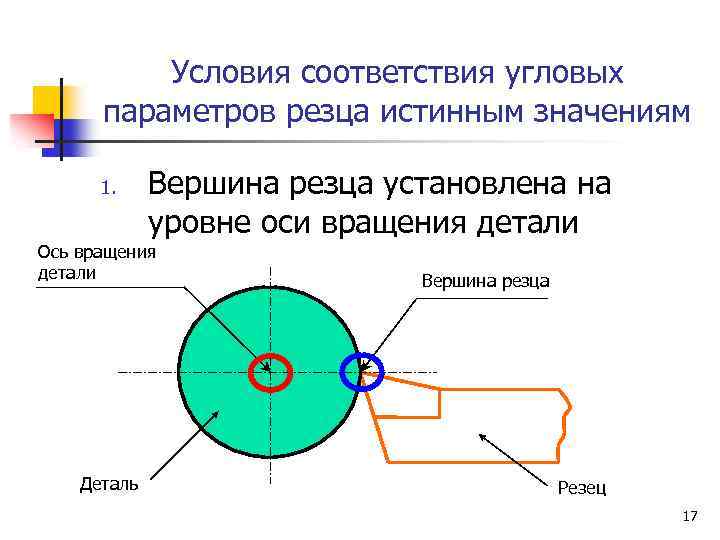

Условия соответствия угловых параметров резца истинным значениям 1. Вершина резца установлена на уровне оси вращения детали Ось вращения детали Деталь Вершина резца Резец 17

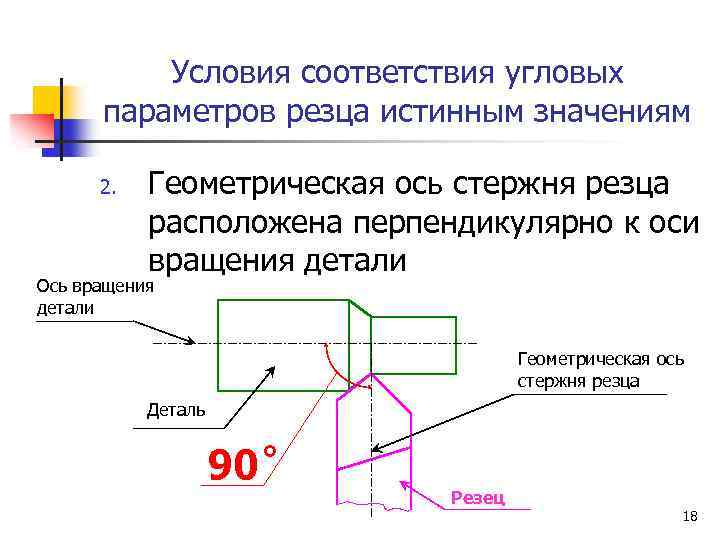

Условия соответствия угловых параметров резца истинным значениям 2. Геометрическая ось стержня резца расположена перпендикулярно к оси вращения детали Ось вращения детали Геометрическая ось стержня резца Деталь 90˚ Резец 18
Углы, сохраняющие свои истинные значения при выполнении условия 1 B-B ' заготовка А-А Dг А В инструмент Ds + + =90˚ 19

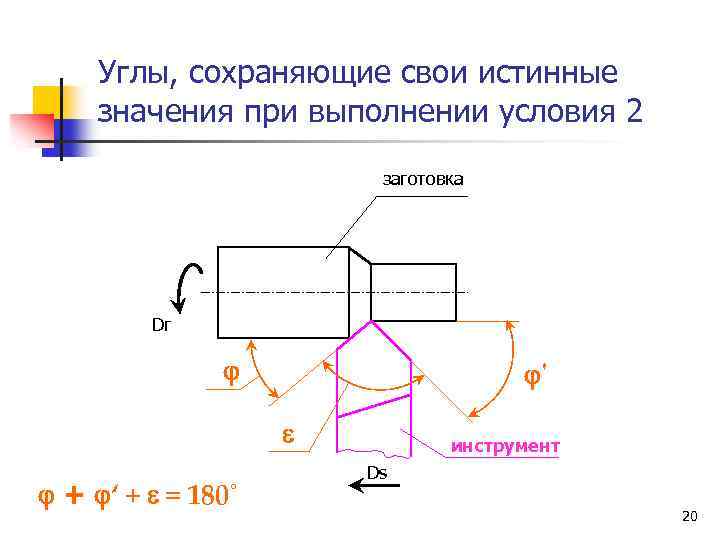

Углы, сохраняющие свои истинные значения при выполнении условия 2 заготовка Dг ' + ‘ + = 180˚ инструмент Ds 20
Резец с неперетачиваемой пластинкой Винт Прижимная планка Шайба Присоединительная часть (державка, стержень) Неперетачиваемая пластинка Подложка Головка резца Формы пластинок 21

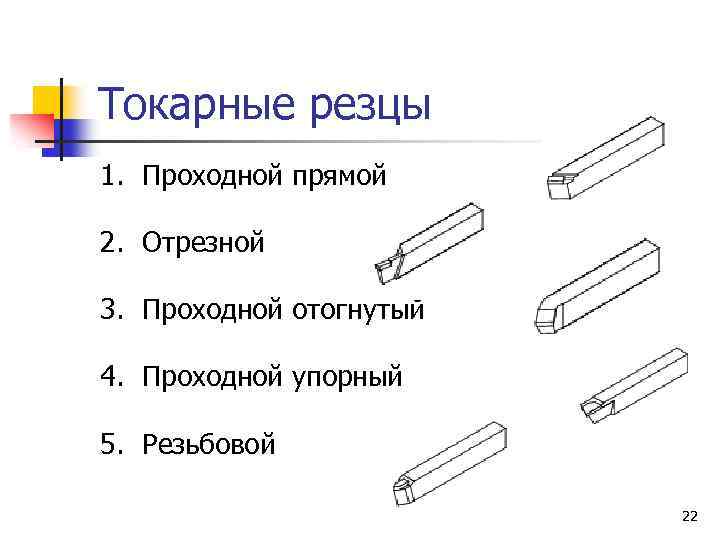

Токарные резцы 1. Проходной прямой 2. Отрезной 3. Проходной отогнутый 4. Проходной упорный 5. Резьбовой 22

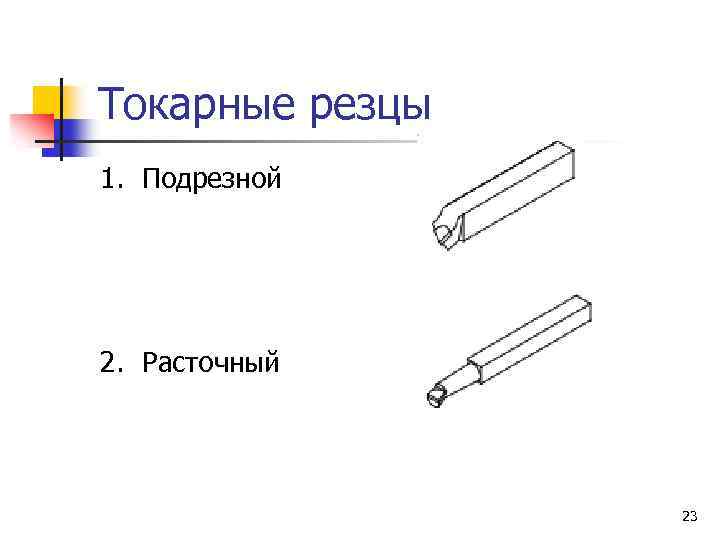

Токарные резцы 1. Подрезной 2. Расточный 23

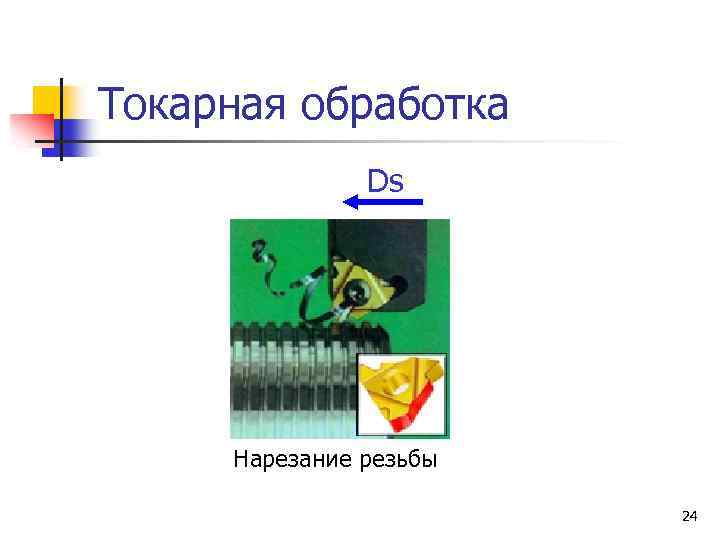

Токарная обработка Ds Нарезание резьбы 24
