Геометрические тела 1. Взаимное расположение прямых и плоскостей в пространстве 2. Двугранные и многогранные Геометрические тела 1. Взаимное расположение прямых и плоскостей в пространстве 2. Двугранные и многогранные углы 3. Изображения геометрических тел 4. Параллельное проектирование

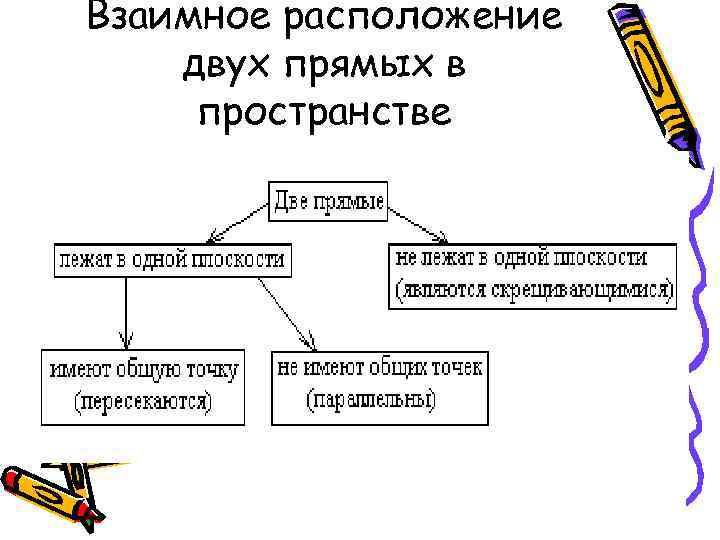

Взаимное расположение двух прямых в пространстве Взаимное расположение двух прямых в пространстве

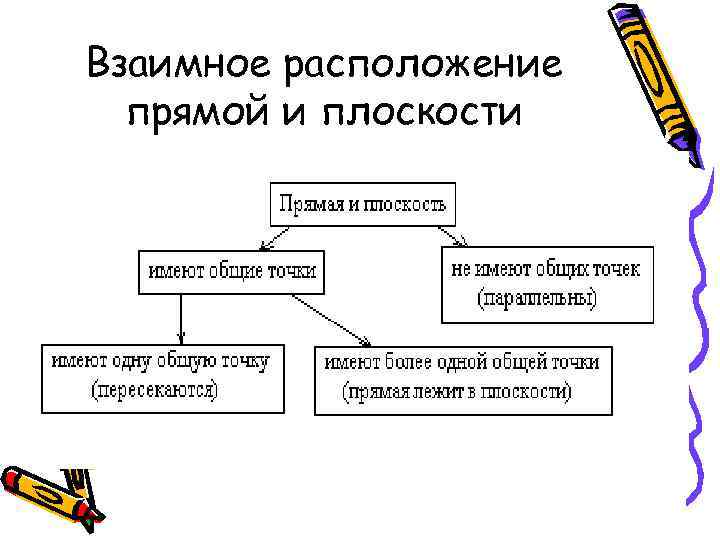

Взаимное расположение прямой и плоскости Взаимное расположение прямой и плоскости

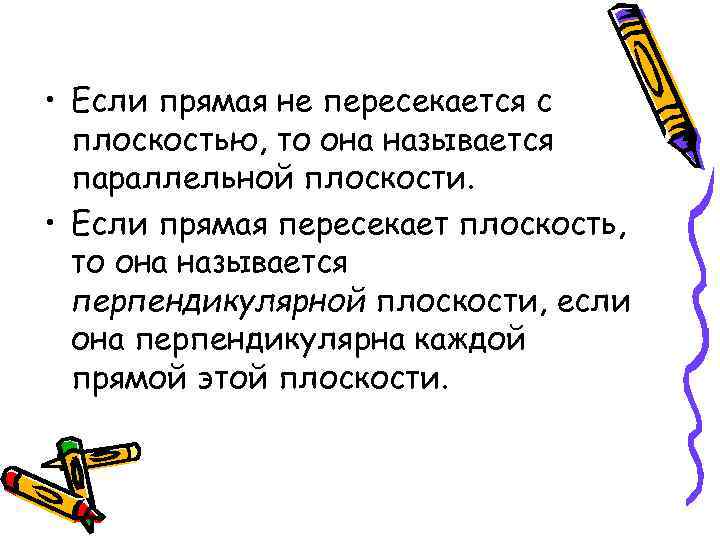

 • Если прямая не пересекается с плоскостью, то она называется параллельной плоскости. • • Если прямая не пересекается с плоскостью, то она называется параллельной плоскости. • Если прямая пересекает плоскость, то она называется перпендикулярной плоскости, если она перпендикулярна каждой прямой этой плоскости.

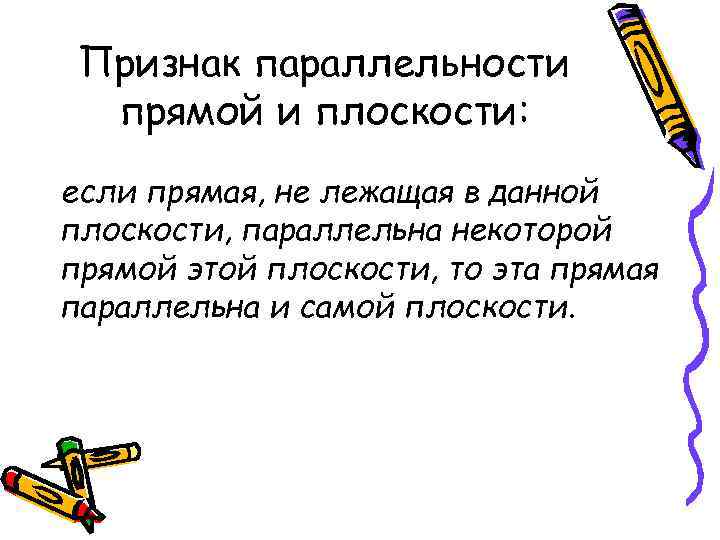

Признак параллельности прямой и плоскости: если прямая, не лежащая в данной плоскости, параллельна некоторой Признак параллельности прямой и плоскости: если прямая, не лежащая в данной плоскости, параллельна некоторой прямой этой плоскости, то эта прямая параллельна и самой плоскости.

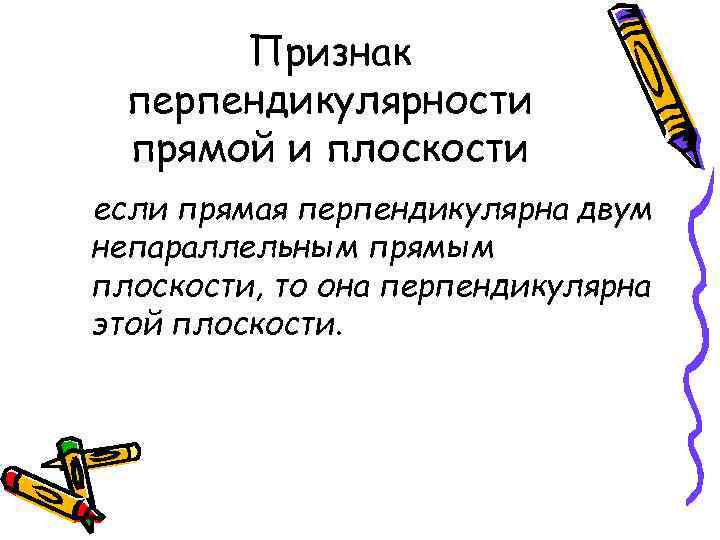

Признак перпендикулярности прямой и плоскости если прямая перпендикулярна двум непараллельным прямым плоскости, то она Признак перпендикулярности прямой и плоскости если прямая перпендикулярна двум непараллельным прямым плоскости, то она перпендикулярна этой плоскости.

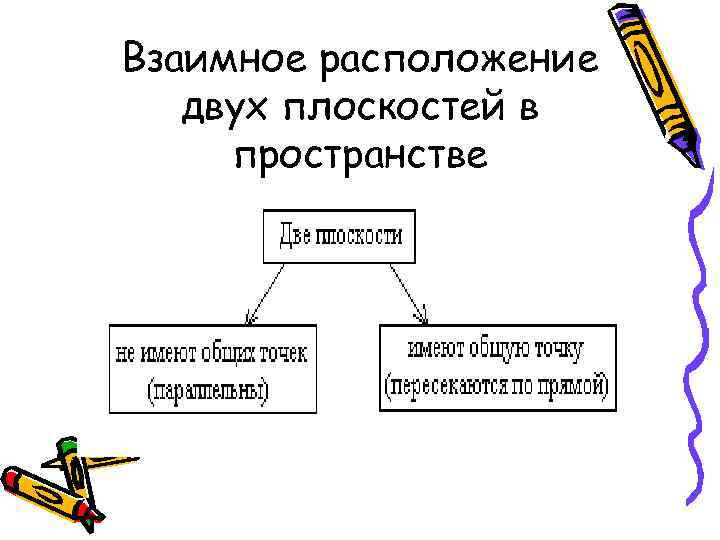

Взаимное расположение двух плоскостей в пространстве Взаимное расположение двух плоскостей в пространстве

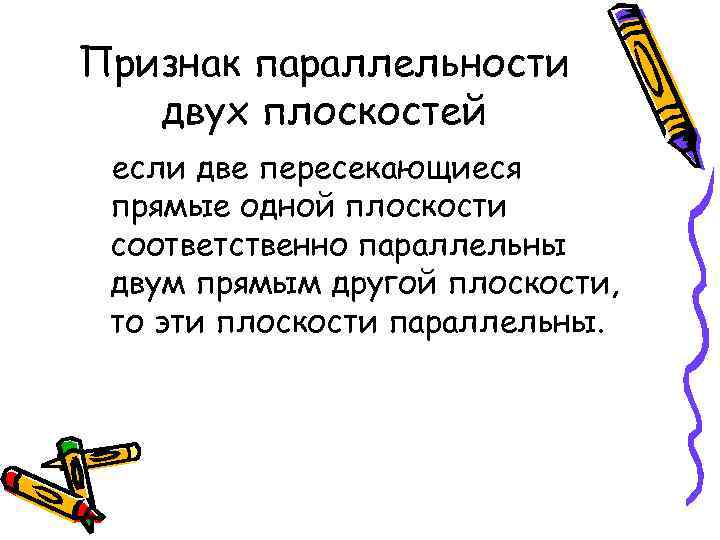

Признак параллельности двух плоскостей если две пересекающиеся прямые одной плоскости соответственно параллельны двум прямым Признак параллельности двух плоскостей если две пересекающиеся прямые одной плоскости соответственно параллельны двум прямым другой плоскости, то эти плоскости параллельны.

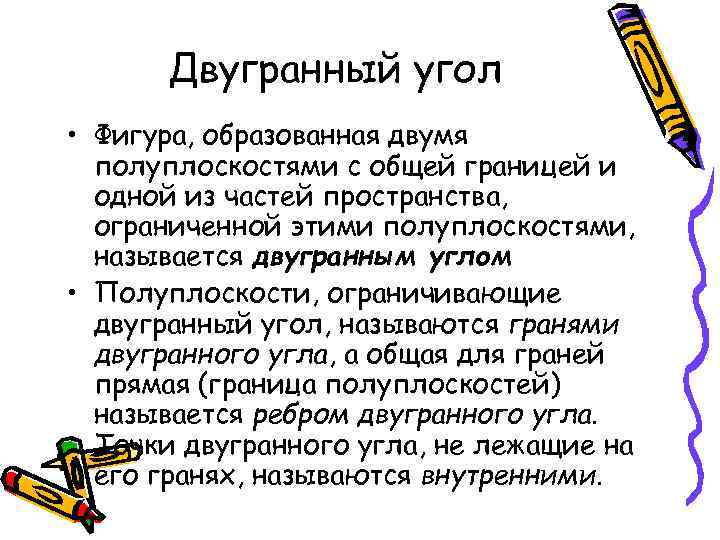

Двугранный угол • Фигура, образованная двумя полуплоскостями с общей границей и одной из частей Двугранный угол • Фигура, образованная двумя полуплоскостями с общей границей и одной из частей пространства, ограниченной этими полуплоскостями, называется двугранным углом • Полуплоскости, ограничивающие двугранный угол, называются гранями двугранного угла, а общая для граней прямая (граница полуплоскостей) называется ребром двугранного угла. Точки двугранного угла, не лежащие на его гранях, называются внутренними.

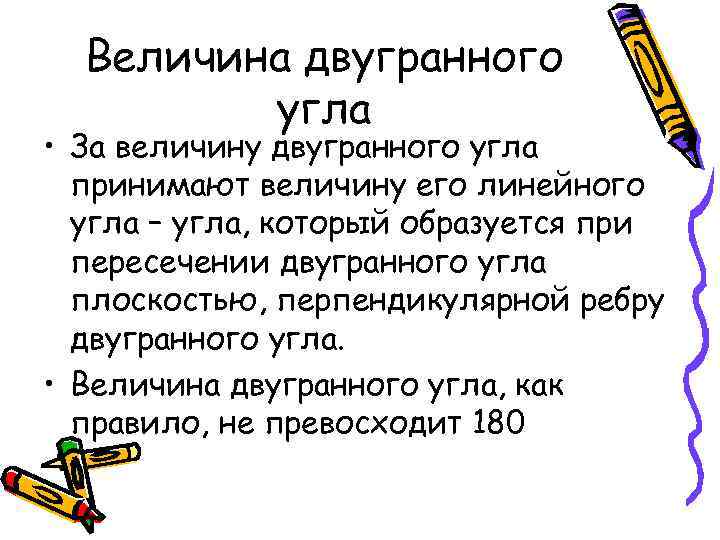

Величина двугранного угла • За величину двугранного угла принимают величину его линейного угла – Величина двугранного угла • За величину двугранного угла принимают величину его линейного угла – угла, который образуется при пересечении двугранного угла плоскостью, перпендикулярной ребру двугранного угла. • Величина двугранного угла, как правило, не превосходит 180

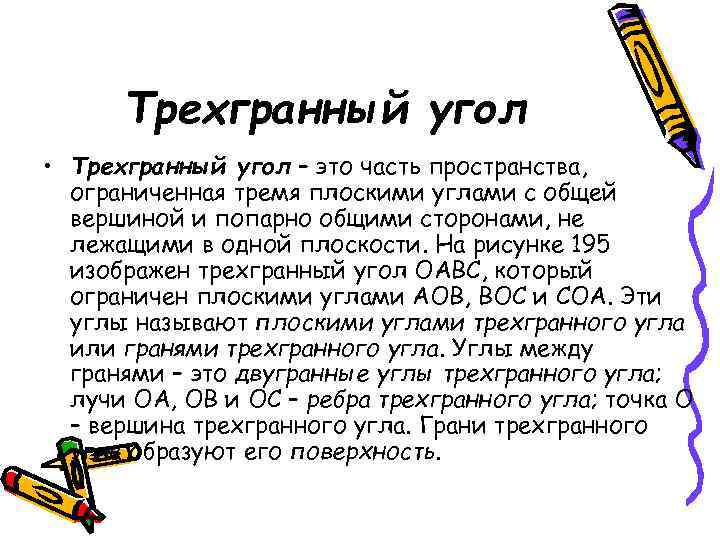

Трехгранный угол • Трехгранный угол – это часть пространства, ограниченная тремя плоскими углами с Трехгранный угол • Трехгранный угол – это часть пространства, ограниченная тремя плоскими углами с общей вершиной и попарно общими сторонами, не лежащими в одной плоскости. На рисунке 195 изображен трехгранный угол ОАВС, который ограничен плоскими углами АОВ, ВОС и СОА. Эти углы называют плоскими углами трехгранного угла или гранями трехгранного угла. Углы между гранями – это двугранные углы трехгранного угла; лучи ОА, ОВ и ОС – ребра трехгранного угла; точка О – вершина трехгранного угла. Грани трехгранного угла образуют его поверхность.

В стереометрии рассматривают углы многогранные: трехгранные, четырехгранные и вообще n-гранные. • любой трехгранный угол В стереометрии рассматривают углы многогранные: трехгранные, четырехгранные и вообще n-гранные. • любой трехгранный угол является выпуклым, • четырехгранные углы могут быть как выпуклыми, так и невыпуклыми. • сумма плоских углов выпуклого многогранного угла меньше 360º.

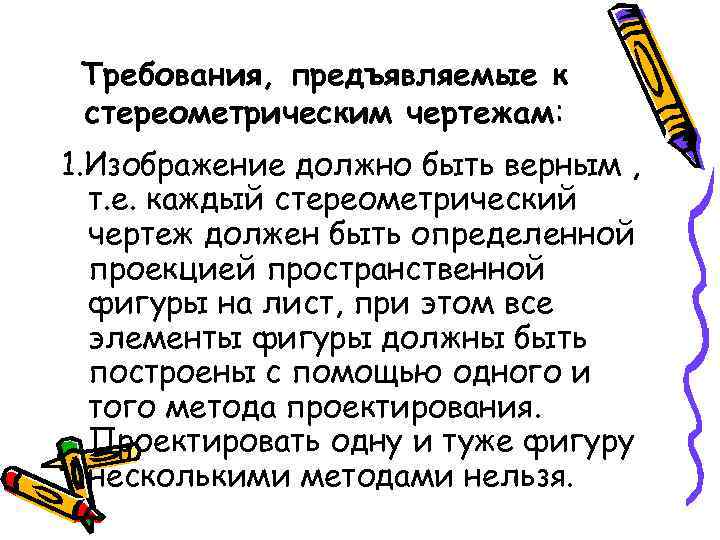

Требования, предъявляемые к стереометрическим чертежам: 1. Изображение должно быть верным , т. е. каждый Требования, предъявляемые к стереометрическим чертежам: 1. Изображение должно быть верным , т. е. каждый стереометрический чертеж должен быть определенной проекцией пространственной фигуры на лист, при этом все элементы фигуры должны быть построены с помощью одного и того метода проектирования. Проектировать одну и туже фигуру несколькими методами нельзя.

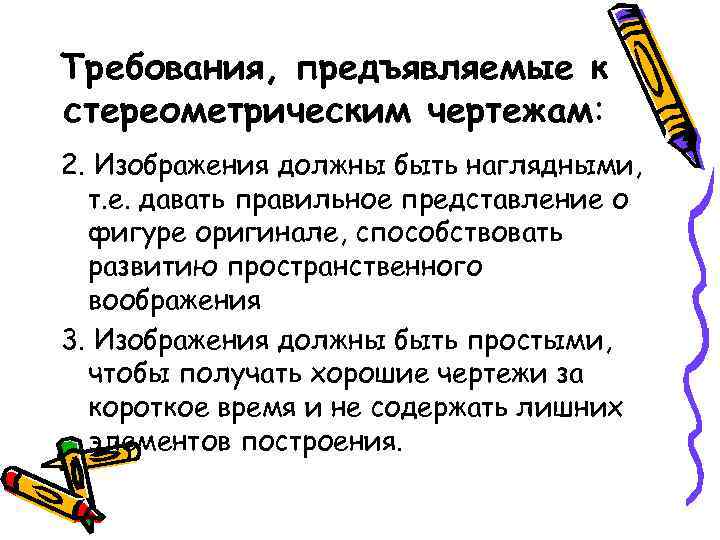

Требования, предъявляемые к стереометрическим чертежам: 2. Изображения должны быть наглядными, т. е. давать правильное Требования, предъявляемые к стереометрическим чертежам: 2. Изображения должны быть наглядными, т. е. давать правильное представление о фигуре оригинале, способствовать развитию пространственного воображения 3. Изображения должны быть простыми, чтобы получать хорошие чертежи за короткое время и не содержать лишних элементов построения.

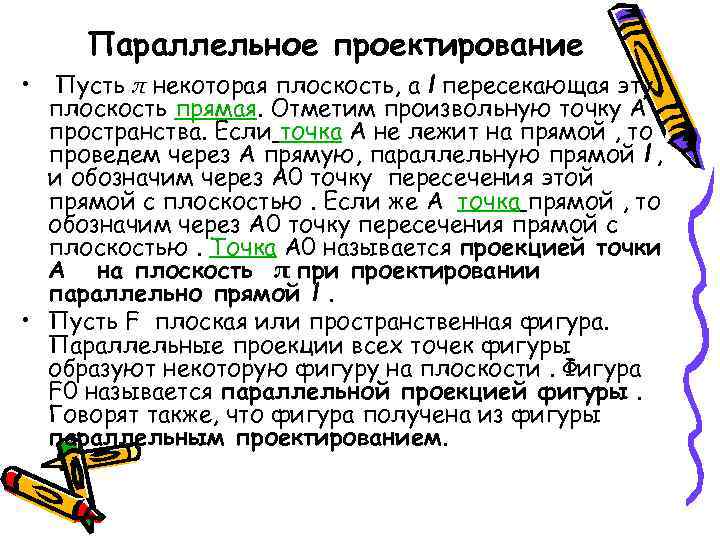

Параллельное проектирование • Пусть π некоторая плоскость, а l пересекающая эту плоскость прямая. Отметим Параллельное проектирование • Пусть π некоторая плоскость, а l пересекающая эту плоскость прямая. Отметим произвольную точку A пространства. Если точка A не лежит на прямой , то проведем через A прямую, параллельную прямой l , и обозначим через A 0 точку пересечения этой прямой с плоскостью. Если же A точка прямой , то обозначим через A 0 точку пересечения прямой с плоскостью. Точка A 0 называется проекцией точки A на плоскость π при проектировании параллельно прямой l. • Пусть F плоская или пространственная фигура. Параллельные проекции всех точек фигуры образуют некоторую фигуру на плоскости. Фигура F 0 называется параллельной проекцией фигуры. Говорят также, что фигура получена из фигуры параллельным проектированием.

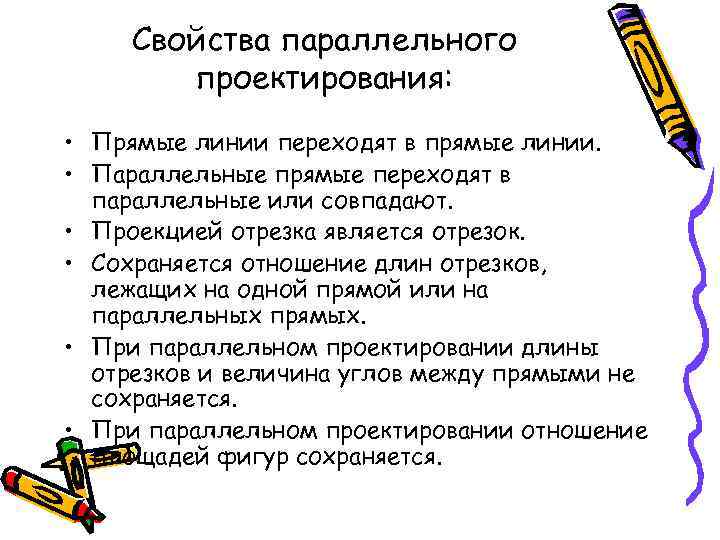

Cвойства параллельного проектирования: • Прямые линии переходят в прямые линии. • Параллельные прямые переходят Cвойства параллельного проектирования: • Прямые линии переходят в прямые линии. • Параллельные прямые переходят в параллельные или совпадают. • Проекцией отрезка является отрезок. • Сохраняется отношение длин отрезков, лежащих на одной прямой или на параллельных прямых. • При параллельном проектировании длины отрезков и величина углов между прямыми не сохраняется. • При параллельном проектировании отношение площадей фигур сохраняется.
