ГЕОЛОГОСЪЁМОЧНАЯ ПРАКТИКА ПОРЯДОК ВЕДЕНИЯ МАРШРУТА И ДОКУМЕНТАЦИИ

ГЕОЛОГОСЪЁМОЧНАЯ ПРАКТИКА ПОРЯДОК ВЕДЕНИЯ МАРШРУТА И ДОКУМЕНТАЦИИ ПОЛЕВЫХ НАБЛЮДЕНИЙ

ПОНЯТИЕ О ГЛАЗОМЕРНОЙ СЪЁМКЕ, МАРШРУТЕ, ОБНАЖЕНИИ, ТОЧКЕ НАБЛЮДЕНИЯ • Глазомерная съёмка заключается в прохождении территории отдельными маршрутами с ориентировкой на местности по азимутам с помощью компаса и измерением расстояний шагами. • Маршрут – некий путь, пройденный по местности с определённой целью и записанный в полевом дневнике. • Обнажение – участок на котором из под почвы обнажаются различные горные породы. • Точка наблюдения (т. н. ) Фиксация наблюдений по ходу маршрута производится по точкам наблюдений, приурочивая их к обнажениям, точкам рельефа, особенно обозначенных на топографической карте •

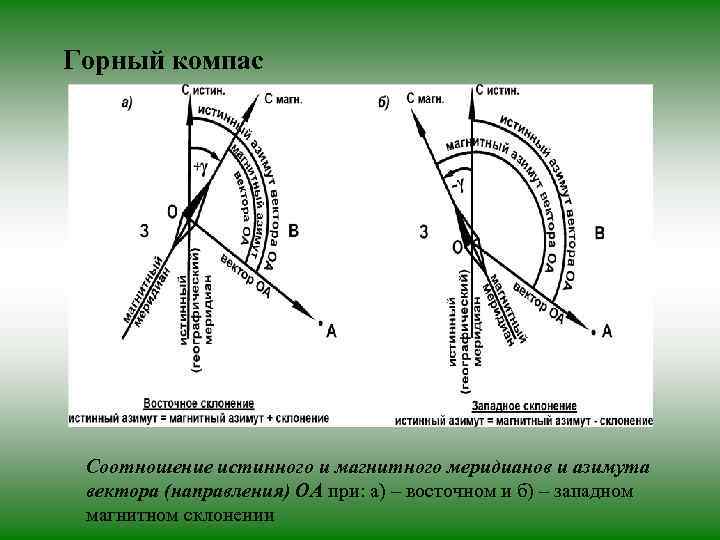

Горный компас Соотношение истинного и магнитного меридианов и азимута вектора (направления) ОА при: а) – восточном и б) – западном магнитном склонении

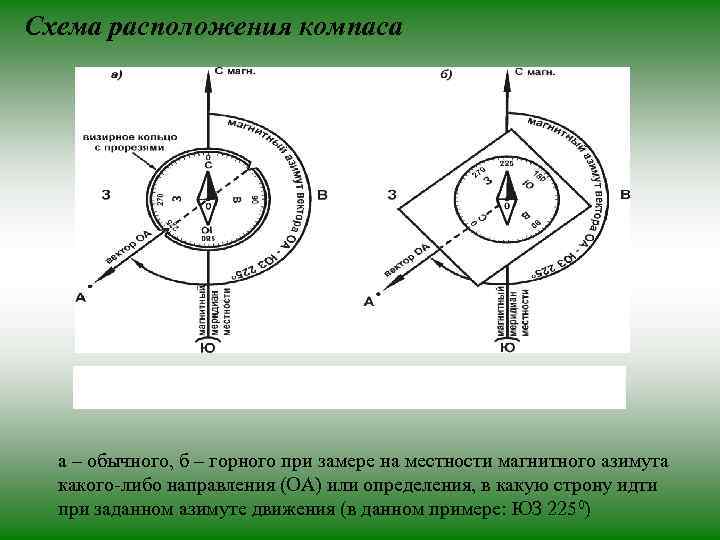

Схема расположения компаса а – обычного, б – горного при замере на местности магнитного азимута какого-либо направления (ОА) или определения, в какую строну идти при заданном азимуте движения (в данном примере: ЮЗ 2250)

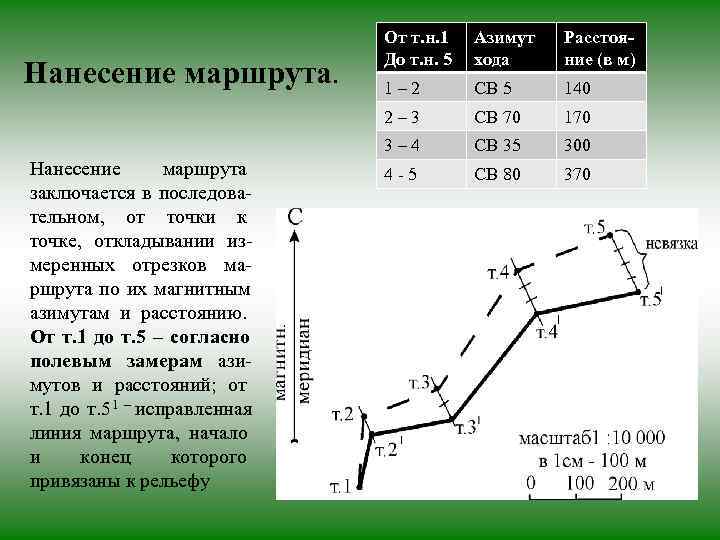

От т. н. 1 Азимут Расстоя- До т. н. 5 хода ние (в м) Нанесение маршрута. 1– 2 СВ 5 140 2– 3 СВ 70 170 3– 4 СВ 35 300 Нанесение маршрута 4 -5 СВ 80 370 заключается в последова- тельном, от точки к точке, откладывании из- меренных отрезков ма- ршрута по их магнитным азимутам и расстоянию. От т. 1 до т. 5 – согласно полевым замерам ази- мутов и расстояний; от т. 1 до т. 5 1 – исправленная линия маршрута, начало и конец которого привязаны к рельефу

Элементы залегания горных пород К элементам залегания геологических тел (пластов осадочных г. п. , даек, сместителей дизъюнктивов и т. д. ) относятся простирание и падение. • Простирание – это распространение наклонного тела (поверхности) в горизонтальном направлении. Простирание определяется положением в пространстве линии простирания – любой горизонтальной линии, принадлежащей данной поверхности (телу). • Падение – это наклон тела (плоскости) к горизонту, определяемый положением в пространстве линии падения и углом падения. • Линия падения – это линия наибольшего наклона тела (плоскости) (по этой линии потечёт вода). • Угол падения – это угол между линией падения и её проекцией на горизонтальную плоскость

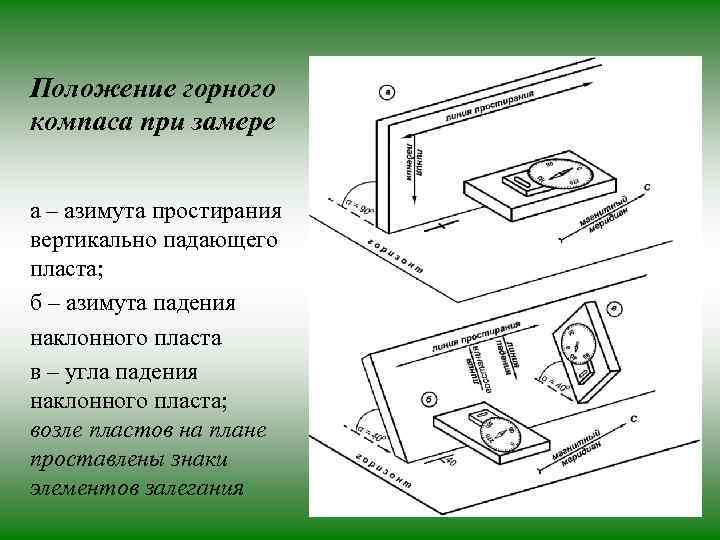

Положение горного компаса при замере а – азимута простирания вертикально падающего пласта; б – азимута падения наклонного пласта в – угла падения наклонного пласта; возле пластов на плане проставлены знаки элементов залегания

Замеры элементов залегания пород горным компасом • I - определение угла падения, II – определение азимута падения, III – нахождение линии простирания, IV – определение азимута простирани
