 ГЕОГРАФИЯ 9 КЛАСС МЕТАЛЛУРГИЧЕСКИЙ КОМПЛЕКС. Черная металлургия ГЕОГРАФИЯ 9 КЛАСС МЕТАЛЛУРГИЧЕСКИЙ КОМПЛЕКС. Черная металлургия

ЦЕЛИ: n 1. Изучить структуру и значение металлургии. n n 2. Познакомить c особенностями ЦЕЛИ: n 1. Изучить структуру и значение металлургии. n n 2. Познакомить c особенностями черной металлургии и проблемами металлургии. 3. Установить влияние различных факторов на особенности размещения предприятий черной металлургии . n 4. Анализировать информацию карт n 5. Выявлять причинно-следственные связи в системе «тип предприятия- фактор размещения- производственный центр»

Организация урока n ТИП УРОКА: 1. По дидактической цели - комбинированный n По характеру Организация урока n ТИП УРОКА: 1. По дидактической цели - комбинированный n По характеру познавательной деятельности- не проблемный n ФОРМА ПРОВЕДЕНИЯ УРОКА: лекция + практикум n ОБОРУДОВАНИЕ: компьютер, экран, мультимедиа, карты атласа, учебник географии для 9 класса

Запасы железной руды: Информация к размышлению Содержание железа в руде варьируется в широких пределах Запасы железной руды: Информация к размышлению Содержание железа в руде варьируется в широких пределах – от 16 до 70%. Общегеологические запасы железных руд по разным оценкам варьируются от 400 до 800 млрд т, а разведанные – от 150 до 200 млрд т

Месторождения железных руд разведаны в 100 странах, но концентрируются в немногих. Первые 10 стран Месторождения железных руд разведаны в 100 странах, но концентрируются в немногих. Первые 10 стран по разведанным запасам железных руд Страна Запасы, млрт т Россия 57, 8 Украина 20, 0 Бразилия 17, 6 Австралия 16, 0 США 15, 9 Канада 11, 7 Индия 11, 5 Китай 9, 0 Казахстан 8, 0 ЮАР 4, 0

Металлургия Черная Норильский никелевый завод 2008 г. Цветная Металлургия Черная Норильский никелевый завод 2008 г. Цветная

ЧЕРНАЯ МЕТАЛЛУРГИЯ СЫРЬЕ ДЛЯ МАШИНОСТРОЕНИЯ (прокат) МАТЕРИАЛЫ КОНСТРУКЦИОННЫЕ (СТРОИТЕЛЬСТВО) ТОВАРЫ НАРОДНОГО ПОТРЕБЛЕНИЯ ЧЕРНАЯ МЕТАЛЛУРГИЯ СЫРЬЕ ДЛЯ МАШИНОСТРОЕНИЯ (прокат) МАТЕРИАЛЫ КОНСТРУКЦИОННЫЕ (СТРОИТЕЛЬСТВО) ТОВАРЫ НАРОДНОГО ПОТРЕБЛЕНИЯ

ЖЕЛЕЗО- распространенный химический элемент • Доля железа в земной коре - 4% • Температура ЖЕЛЕЗО- распространенный химический элемент • Доля железа в земной коре - 4% • Температура плавления - 1540° С • Свойства: пластичность, магнитность ЖЕЛЕЗО ЧУГУН СТАЛЬ Fe+C (от 2 до 6, 5%) (до 2 %)

Биологическое значение железа В организме взрослого человека содержится около 4 г железа, из них Биологическое значение железа В организме взрослого человека содержится около 4 г железа, из них половина находится в крови. n Недостаточное содержание железа приводит к головной боли, быстрой утомляемости. n Ежедневная потребность человека в железе составляет 5 – 10 мг. n

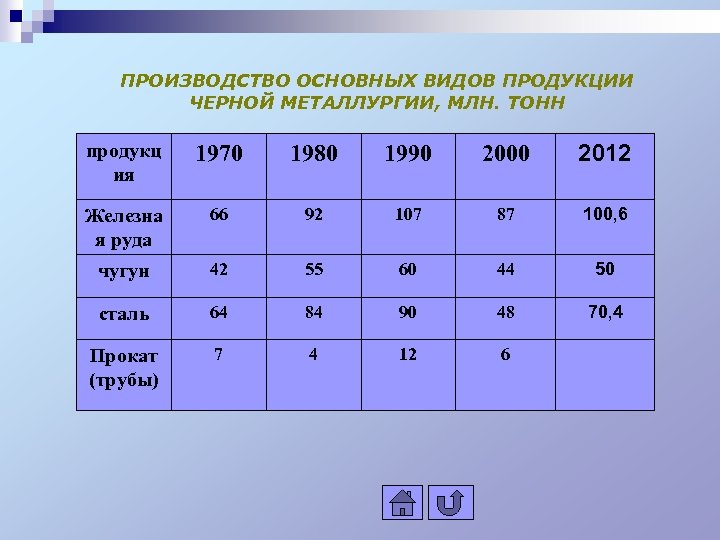

ПРОИЗВОДСТВО ОСНОВНЫХ ВИДОВ ПРОДУКЦИИ ЧЕРНОЙ МЕТАЛЛУРГИИ, МЛН. ТОНН продукц ия 1970 1980 1990 2000 ПРОИЗВОДСТВО ОСНОВНЫХ ВИДОВ ПРОДУКЦИИ ЧЕРНОЙ МЕТАЛЛУРГИИ, МЛН. ТОНН продукц ия 1970 1980 1990 2000 2012 Железна я руда 66 92 107 87 100, 6 чугун 42 55 60 44 50 сталь 64 84 90 48 70, 4 Прокат (трубы) 7 4 12 6

Более 50% добычи руды в России обеспечивают предприятия Белгородской и Курской областей (район Курской Более 50% добычи руды в России обеспечивают предприятия Белгородской и Курской областей (район Курской магнитной аномалии — КМА), а железорудные месторождения Европейского Севера (Мурманская обл. и Карелия) — до 25%. Важнейшие природные соединения железа Магнитный железняк (магнетит) Fe 3 O 4 Бурый Железный Красный железняк или серный железняк колчедан (гематит) (лимонит) 2 Fe 2 O 3· 3 Н 2 O (пирит) Fe 2 O 3 Fe. S 2

Железорудная база черной металлургии России представлена следующими месторождениями. n В Северном районе — месторождения Железорудная база черной металлургии России представлена следующими месторождениями. n В Северном районе — месторождения Оленегорское (разработку ведет ОАО «Оленегорский ГОК» ), Ковдорское (ОАО «Ковдорский ГОК» ) и Костомукшское (ОАО «Карельский окатыш» ). Эти месторождения обеспечивают потребность Череповецкого металлургического комбината (ОАО «Северсталь» ) в железорудном сырье. n n В Центрально-Черноземном районе разработку месторождений КМА ведут горно-обогатительные комбинаты ОАО «Лебединский ГОК» , ОАО «Стойленский ГОК» , ОАО «Михайловский ГОК» и ОАО «КМАруда» . На Урале крупнейшим железорудным предприятием является ОАО «Качканарский ГОК» , продукция которого используется в основном Нижнетагильским металлургическим комбинатом. Остальные местные рудники имеют сравнительно небольшую мощность. Магнитогорский металлургический комбинат (ММК) обеспечивается железорудной продукцией с Соколовско-Сарбайского железорудного месторождения в Казахстане Напряженная ситуация с железорудным сырьем сложилась в Сибири. Здесь действуют крупные предприятия — Кузнецкий и Западно-Сибирский металлургические комбинаты (оба в Новокузнецке). Местные месторождения железных руд — Коршуновское (ОАО «Коршуновский ГОК» ) и группа южно-сибирских (ОАО «Сибруда» ) — имеют ограниченные мощности.

ДОБЫЧА ЖЕЛЕЗНОЙ РУДЫ Карьер по добыче железной руды в КМА Стела при въезде на ДОБЫЧА ЖЕЛЕЗНОЙ РУДЫ Карьер по добыче железной руды в КМА Стела при въезде на Коршуновский горнообогатительный комбинат (Иркутская обл. )

МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ Добыча сырья МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ Добыча сырья

Производство товарной железной руды в России, 2000 г. тыс. т Предприятие Производство железной руды Производство товарной железной руды в России, 2000 г. тыс. т Предприятие Производство железной руды Россия, всего 87 120, 0 Предприятия черной металлургии, всего 87 035, 7 Лебединский ГОK 18 173, 0 Михайловский ГОK 17 487, 3 Стойленский ГОK 12 130, 0 Kачканарский ГОK 7 723, 7 Kарельский окатыш 7 062, 7 ОЛKОН (Оленегорский ГОK) 3 869, 9 Kоршуновский ГОK 3 478, 7 Kовдорский ГОK 3 220, 5

ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС В ЧЕРНОЙ МЕТАЛЛУРГИИ Основа ЧМ три цеха: доменный, мартеновский, прокатный. ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС В ЧЕРНОЙ МЕТАЛЛУРГИИ Основа ЧМ три цеха: доменный, мартеновский, прокатный.

Чугун — сплав железа с углеродом (содержание углерода более 2%, обычно 3— 4, 5%), Чугун — сплав железа с углеродом (содержание углерода более 2%, обычно 3— 4, 5%), некоторым количеством марганца, кремния, серы, фосфора, а иногда и других элементов n География производства чугуна определяется двумя главными факторами размещения: 1. Ориентация на железорудные месторождения — Нижний Тагил, Магнитогорск, Новотроицк, Чусовой, Серов, Челябинск, Белорецк, Сатка, Новокузнецк, в определенной степени также Липецк и Тула (не сильно отдаленные от центров КМА). 2. Ориентация на месторождения коксующегося угля — Новокузнецк (Кузбасс). Чугуновоз — вагон для перевозки жидкого чугуна установлен в виде памятника на Косогорском металлургическом заводе (Тула)

Доменная печь № 5 «Северянка» — самая большая в мире, находится в Череповце Ее Доменная печь № 5 «Северянка» — самая большая в мире, находится в Череповце Ее производительность достигает 11 тыс. т чугуна в сутки, таким образом, за год только эта печь может дать 4 млн т чугуна, это почти столько же, сколько выплавляет в год чугуна отнюдь не маленький Нижнетагильский металлургический комбинат.

Мартеновский цех n Стан-320 металлургического завода им. Серова n. Разливка стали на Оскольском nэлектрометаллургическом Мартеновский цех n Стан-320 металлургического завода им. Серова n. Разливка стали на Оскольском nэлектрометаллургическом комбинате

Выделяют конструкционные стали (для создания разнообразных конструкций: машиностроительных, транспортных и др. ), инструментальные стали Выделяют конструкционные стали (для создания разнообразных конструкций: машиностроительных, транспортных и др. ), инструментальные стали (для производства металлических инструментов и их рабочих деталей), стали с особыми химическими и физическими свойствами (кислотостойкая, нержавеющая, жаропрочная, электротехническая сталь и др. ). Мартеновский цех Нижнетагильского Конвертерный цех Северстали. Производство стали имеется не только на комбинатах металлургического комбината полного цикла, но и на металлургических предприятиях, получивших название передельных

Передельная металлургия - выпуск проката. Передельная металлургия - выпуск проката.

Производство проката на основных металлургических предприятиях России млн т Предприятие 1998 1999 2000 Магнитогорский Производство проката на основных металлургических предприятиях России млн т Предприятие 1998 1999 2000 Магнитогорский металлургический комбинат 6, 8 7, 8 8, 8 Северсталь 7, 4 7, 8 8, 3 Новолипецкий металлургический комбинат 5, 2 7, 0 7, 5 Западно-Сибирский металлургический комбинат 2, 9 3, 9 4, 1 Нижнетагильский металлургический комбинат 2, 1 2, 6 3, 4

МЕТАЛЛУРГИЧЕСКИЕ БАЗЫ ЦЕНТРАЛЬНАЯ УРАЛЬСКАЯ СИБИРСКАЯ МЕТАЛЛУРГИЧЕСКИЕ БАЗЫ ЦЕНТРАЛЬНАЯ УРАЛЬСКАЯ СИБИРСКАЯ

ФАКТОРЫ РАЗМЕЩЕНИЯ ЧЕРНОЙ МЕТАЛЛУРГИИ На размещение металлургических предприятий влияют: • Сырьевой • Топливный • ФАКТОРЫ РАЗМЕЩЕНИЯ ЧЕРНОЙ МЕТАЛЛУРГИИ На размещение металлургических предприятий влияют: • Сырьевой • Топливный • Потребительский • Водный • Транспортый и экологический факторы. • Металлургический завод –это водоемкое предприятие, поэтому строится у крупной реки, озера или пруда • Металлургия – «грязная» отрасль, поэтому нельзя строить несколько металлургических заводов в одном городе. Нельзя превышать «экологический потолок» , это пагубно отразится на здоровье населения • Металлургический завод не может работать без железной дороги, так как потоки сырья, топлива очень огромные.

ВЛИЯНИЕ РАЗЛИЧНЫХ ФАКТОРОВ НА РАЗМЕЩЕНИЕ ПРЕДПРИЯТИЙ ЧЕРНОЙ МЕТАЛЛУРГИИ ТИП ПРЕДПРИЯТИЯ. ЕГО ОСОБЕННОСТИ ФАКТОР РАЗМЕЩЕНИЯ ВЛИЯНИЕ РАЗЛИЧНЫХ ФАКТОРОВ НА РАЗМЕЩЕНИЕ ПРЕДПРИЯТИЙ ЧЕРНОЙ МЕТАЛЛУРГИИ ТИП ПРЕДПРИЯТИЯ. ЕГО ОСОБЕННОСТИ ФАКТОР РАЗМЕЩЕНИЯ ЦЕНТРЫ Заводы полного цикла, комбинаты (чугун –сталь-прокат) На сырье и топливо приходится 85 -90% всех затрат, из них 50% -на кокс, 35 -40% -на железную руду 1. Вблизи месторождений железной руды 2. У источников топлива 3. Между районами добычи сырья и топлива (на грузопотоки) Липецк, Серов, Нижний Тагил, Магнитогорск, Новотроицк Новокузнецк (Кузнецкий комбинат и Западно-Сибирский завод) Череповец Сталеплавильные и сталепрокатные заводы (передельная металлургия) 1. У источников вторичного сырья в крупных машиностроительных центрах (на отходах машиностроительных заводов и металлическом ломе) 2. У потребителя Москва, Электросталь, Нижний Новгород, Красный Сулин, Таганрог, Волгоград Комсомольск –на-Амуре Малая металлургия (сталь-прокат) У источников вторичного сырья Литейные цеха крупных машиностроительных заводов Электорометаллургия Энергетический Старый Оскол

Предприятия черной металлургии Челябинской области Отрасль представлена 18 предприятиями, на которых занято около 150 Предприятия черной металлургии Челябинской области Отрасль представлена 18 предприятиями, на которых занято около 150 тыс. человек. Производственные мощности по выпуску основных видов металлопродукции используются на 50— 70%, а по выпуску труб — на 46%. Название Место расположения Число занятых, тыс. чел. Магнитогорский металлургический комбинат Магнитогорск 40, 1 Мечел Челябинск 24, 4 Магнезит Сатка 11, 4 Златоустовский металлургический завод Златоуст 11, 0 ЧТПЗ (Челябинский трубопрокатный завод) Челябинск 8, 9 Магнитогорский калибровочный завод Магнитогорск 6, 4 ЧЭМК (Челябинский электрометаллургический комбинат) Челябинск 6, 4 Ашинский металлургический завод Аша 4, 7 Магнитогорский метизнометаллургический завод Магнитогорск 4, 3 Бакальское рудоуправление Сатка 4, 0

ПРОИЗВОДСТВО ЧЕРНЫХ МЕТАЛЛОВ ПО ЭКОНОМИЧЕСКИМ РАЙОНАМ, МЛН ТОНН ЭКОНОМИЧЕСКИЙ РАЙОН ВЫПЛАВКА СТАЛИ ПРОИЗВОДСТВО ПРОКАТА ПРОИЗВОДСТВО ЧЕРНЫХ МЕТАЛЛОВ ПО ЭКОНОМИЧЕСКИМ РАЙОНАМ, МЛН ТОНН ЭКОНОМИЧЕСКИЙ РАЙОН ВЫПЛАВКА СТАЛИ ПРОИЗВОДСТВО ПРОКАТА 1990 1999 Северный 12. 0 9. 1 10. 2 7. 8 Северо-Западный 1. 3 0. 6 0. 7 0. 4 Центральный 1. 3 0. 6 0. 2 Волго-Вятский 1. 9 0. 7 1. 2 0. 3 Центрально. Черноземный 11. 6 9. 4 8. 2 8. 6 Поволжский 2. 8 0. 6 1. 2 0. 1 Северо-Кавказский 1. 3 0. 5 0. 02 Уральский 42. 7 22. 2 30 16. 7 Западно-Сибирский 12. 6 7. 8 9. 4 6. 4 Восточно-Сибирский 0. 6 0. 06 0. 4 0. 02 Дальневосточный 1. 4 0. 2 1. 2 0. 2 ВСЕГО ПО СТРАНЕ 89. 6 51. 5 63. 7 40. 8

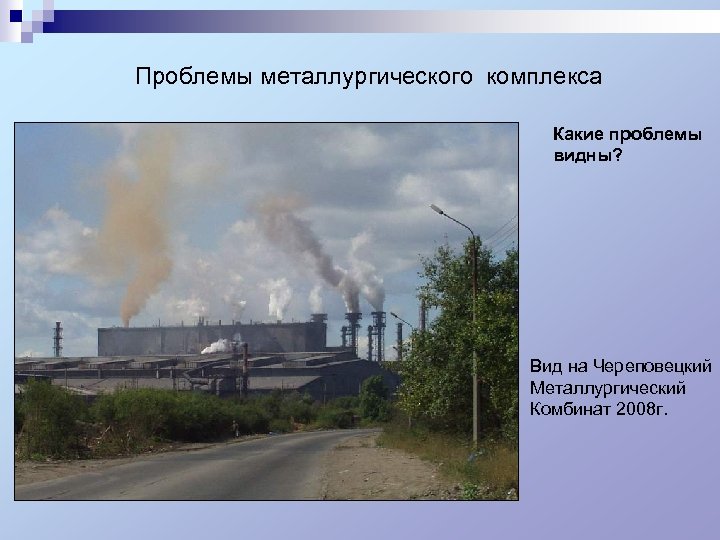

 Проблемы металлургического комплекса Какие проблемы видны? Вид на Череповецкий Металлургический Комбинат 2008 г. Проблемы металлургического комплекса Какие проблемы видны? Вид на Череповецкий Металлургический Комбинат 2008 г.

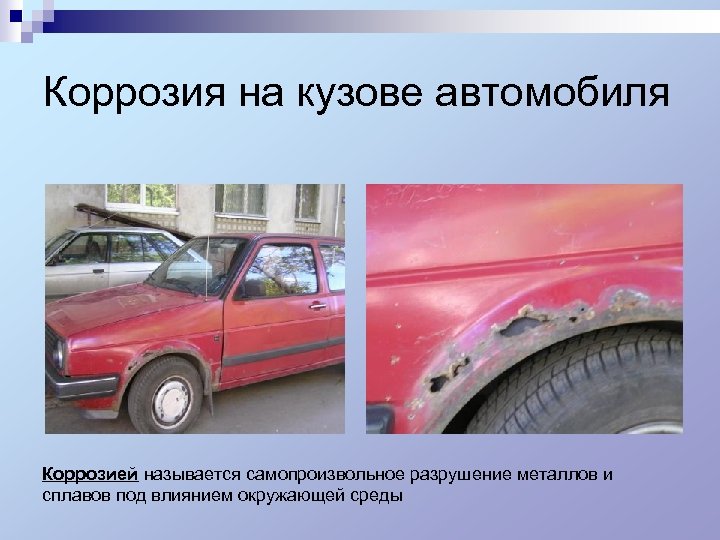

Коррозия на кузове автомобиля Коррозией называется самопроизвольное разрушение металлов и сплавов под влиянием окружающей Коррозия на кузове автомобиля Коррозией называется самопроизвольное разрушение металлов и сплавов под влиянием окружающей среды

Синим цветом отображены водные объекты. Тёмно-синие и фиолетовые оттенки – нарушенные территории, карьер, отвалы Синим цветом отображены водные объекты. Тёмно-синие и фиолетовые оттенки – нарушенные территории, карьер, отвалы породы. Сиреневые, розовые и бурые тона – открытая почва с разной степенью влажности. Пёстрые сиреневые тона – городские постройки. Ярко-зелёные и желтоватые однотонные цвета – сельскохозяйственная растительность в различном состоянии. Пёстрые зелёные тона – лесная растительность (хвойный, смешанный и лиственный леса) и кустарники.

 Перспективы : МАЛООТХОДНЫЕ ПРОЦЕССЫ Перспективы : МАЛООТХОДНЫЕ ПРОЦЕССЫ

Какой вывод можно сделать, познакомившись с данными фактами? n n n Из 1 тонны Какой вывод можно сделать, познакомившись с данными фактами? n n n Из 1 тонны лома черного металла можно изготовить автомобиль «Жигули» или 25 велосипедов. Выплавка стали из металлолома требует в 67 раз меньше энергии и обходится в 25 раз дешевле, чем из чугуна. Производительность труда при выплавке стали из вторичных материалов в 2, 5 раза , а фондоотдача в 15 раз выше, чем при получении стали из руды.

ОАО «Северсталь» (Череповецкий металлургический комбинат n ОАО ОАО «Северсталь» (Череповецкий металлургический комбинат n ОАО "Северсталь" (Череповецкий металлургический комбинат) – предприятие с полным металлургическим циклом и широким спектром продукции. Постоянный рост производства, освоение новых видов продукции.

Практическая работа. Составление характеристики металлургических баз по картам и статистическим материалам. базы показатели ГП Практическая работа. Составление характеристики металлургических баз по картам и статистическим материалам. базы показатели ГП Крупные месторождения Центры Факторы размещения Проблемы 1 в. Уральская 2 в. Центральная 3 в. Сибирская

Практическая работа. Составление характеристики металлургических баз по картам и статистическим материалам. базы 1 в. Практическая работа. Составление характеристики металлургических баз по картам и статистическим материалам. базы 1 в. Уральская 2 в. Центральная 3 в. Сибирская ГП Средняя часть Урала. Центр Европейской части России. Юг Западной Сибири Крупные месторождения Качканар-мало+ из Казахстана КМА, Карелия – Костомукша. Приангарье, Горная Шория Центры Магнитогорск, Нижний Тагил, Челябинск, Новотроицк. Череповец, Липецк, Старый Оскол Новокузнецк Факторы размещения Исторический, сырьевой Потребительский, сырьевой. Сырьевой. Топливный. Проблемы Истощение сырьевых и топливных ресурсов Недостаточно угля показатели

Вопросы по металлургическим базам: 1. В чем выражается концентрация производства ЧМ 2. На каком Вопросы по металлургическим базам: 1. В чем выражается концентрация производства ЧМ 2. На каком сырье работают металлургические базы а)Уральская б)Центральная в)Сибирская

Дома: n Используя карты атласа «Металлургия» , «Электроэнергетика» , «Транспорт» определите перспективный район для Дома: n Используя карты атласа «Металлургия» , «Электроэнергетика» , «Транспорт» определите перспективный район для строительства металлургического комбината полного цикла

Информация: n n n Журнал «География в школе» , 1990 г. , № 3 Информация: n n n Журнал «География в школе» , 1990 г. , № 3 Дронов В. П. , Ром В, Я. География России. Население и хозяйство. 9 класс, «Дрофа» , Москва, 2012 г. Алексеев А. И. География России Хозяйство и экономические районы издательство «Дрофа» , 2010 Евдокимова М. Ю и др. География России методическое пособие издательство «Дрофа» 2004 Алексеев А. И. Николина В. В. География: население и хозяйство России 9 класс издательство 2005 «Просвещение» , 2005 www. yandex. ru www. google. ru http: //geo. 1 september. ru/2004/26/31. htm http: //geo. 1 september. ru/2004/28/30. htm http: //geo. 1 september. ru/2004/30/15. htm http: //geo. 1 september. ru/2004/31/15. htmhttp: //geo. 1 september. ru/2004/29/15. htm
