Геофизические исследования скважин (каротаж)

Технология ГИС Иллюстрация производственного процесса геофизических исследований скважин

Инклинометрия скважин - Borehole Deviation Surveys Азимутальная ориентировка ствола скважины N Вертикальное отклонение ствола скважины забой ме Из S MD Вертикальная глубина TVD на би лу устье яг E на рен W

Отклонение скважины и толщина слоя Измеренная глубина или измеренная толщина пласта Истинная толщина слоя (TBT) – a трудноопределяемая величина, т. к. зависит от азимута ствола скважины и азимута падения слоя Истинная вертикальная толщина (TVT) или вертикальная глубина (TVD) TVD = MD x Cos(зенитного угла)

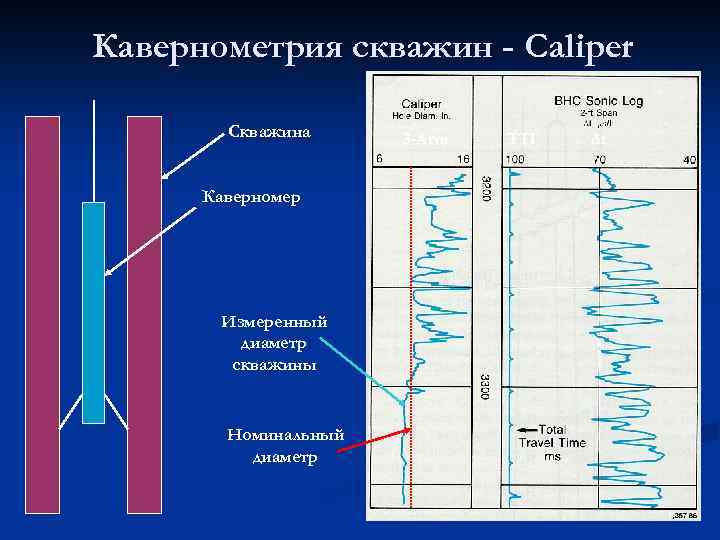

Кавернометрия скважин - Caliper Скважина Каверномер Измеренный диаметр скважины Номинальный диаметр 3 -Arm TTI Dt

Кавернометрия и литология

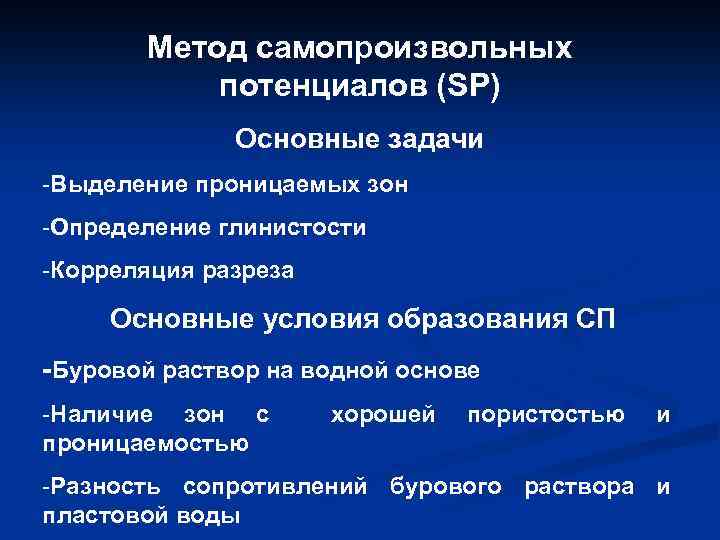

Метод самопроизвольных потенциалов (SP) Основные задачи -Выделение проницаемых зон -Определение глинистости -Корреляция разреза Основные условия образования СП -Буровой раствор на водной основе -Наличие зон с проницаемостью хорошей пористостью и -Разность сопротивлений бурового раствора и пластовой воды

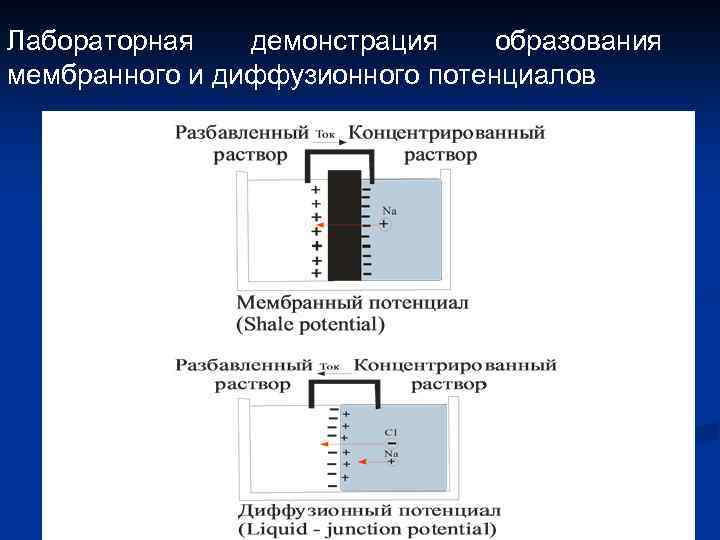

Лабораторная демонстрация образования мембранного и диффузионного потенциалов

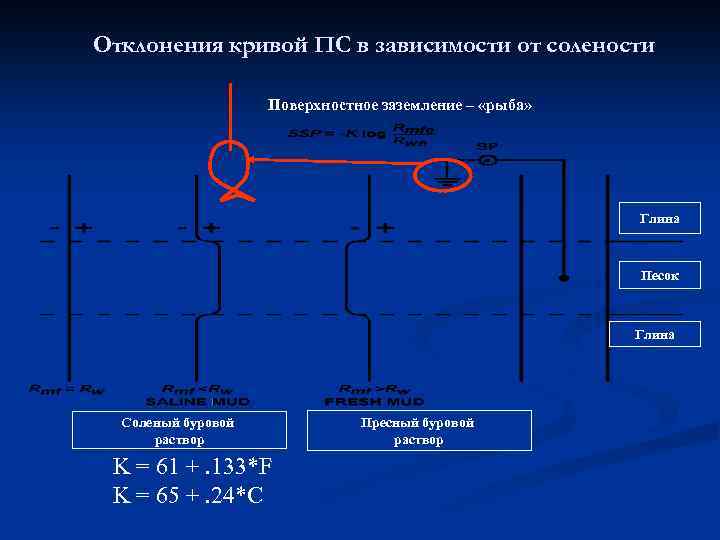

Отклонения кривой ПС в зависимости от солености Поверхностное заземление – «рыба» Глина Песок Глина Соленый буровой раствор K = 61 +. 133*F K = 65 +. 24*C Пресный буровой раствор

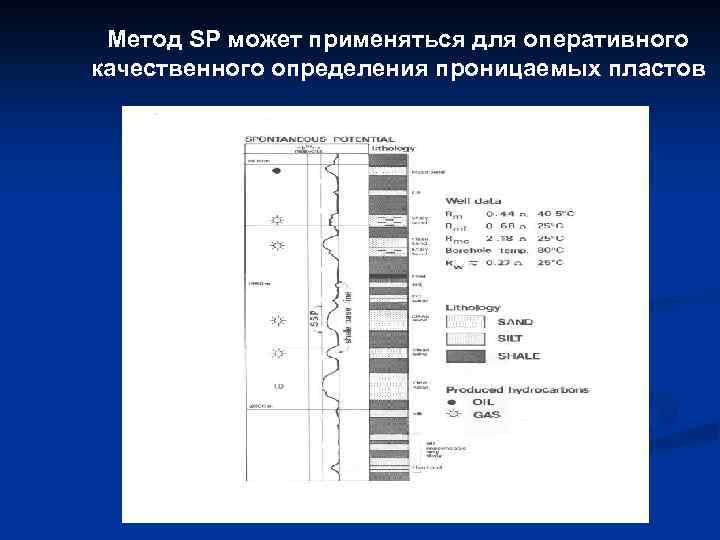

Метод SP может применяться для оперативного качественного определения проницаемых пластов

Метод ГК (GR) Естественная гамма-активность пород обусловлена содержанием в них изотопов радиоактивных элементов Полевой шпат Слюда Иллит Фосфаты

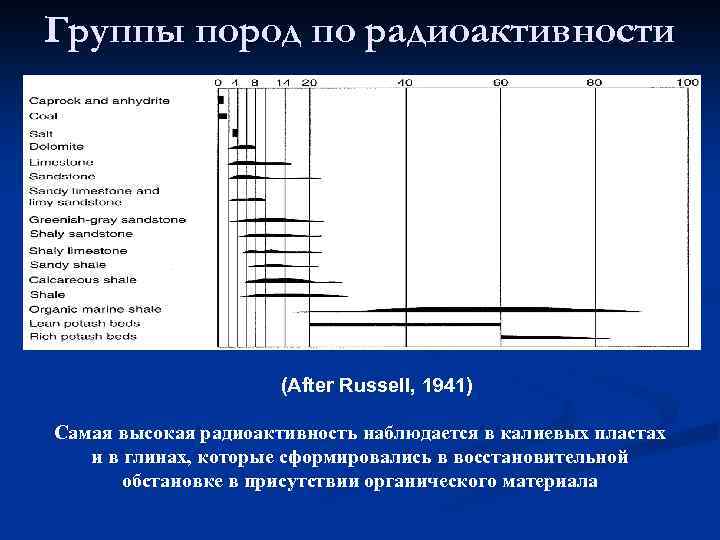

Группы пород по радиоактивности (After Russell, 1941) Самая высокая радиоактивность наблюдается в калиевых пластах и в глинах, которые сформировались в восстановительной обстановке в присутствии органического материала

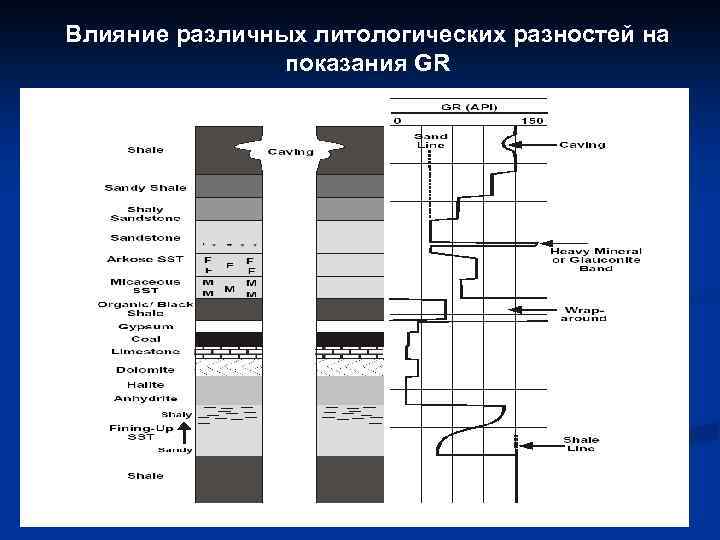

Влияние различных литологических разностей на показания GR

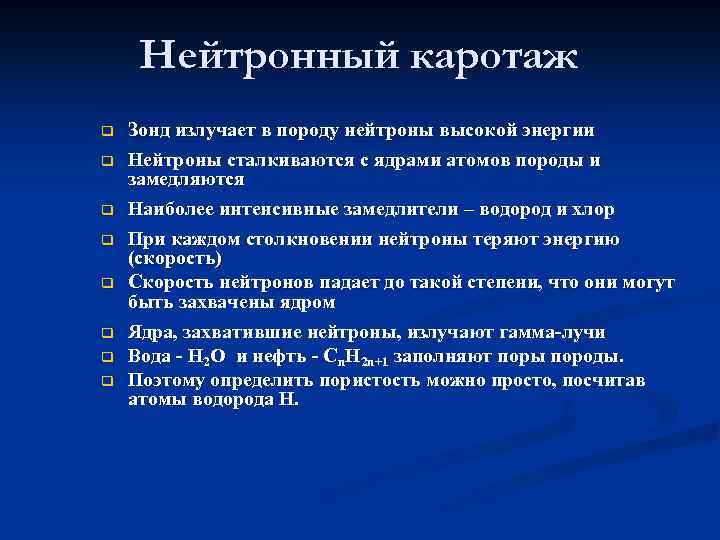

Нейтронный каротаж q q q q Зонд излучает в породу нейтроны высокой энергии Нейтроны сталкиваются с ядрами атомов породы и замедляются Наиболее интенсивные замедлители – водород и хлор При каждом столкновении нейтроны теряют энергию (скорость) Скорость нейтронов падает до такой степени, что они могут быть захвачены ядром Ядра, захватившие нейтроны, излучают гамма-лучи Вода - H 2 O и нефть - Cn. H 2 n+1 заполняют поры породы. Поэтому определить пористость можно просто, посчитав атомы водорода H.

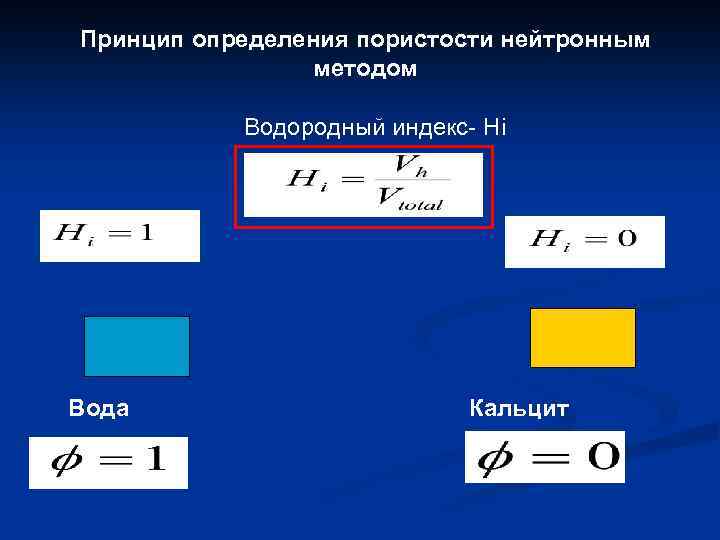

Принцип определения пористости нейтронным методом Водородный индекс- Hi Вода Кальцит

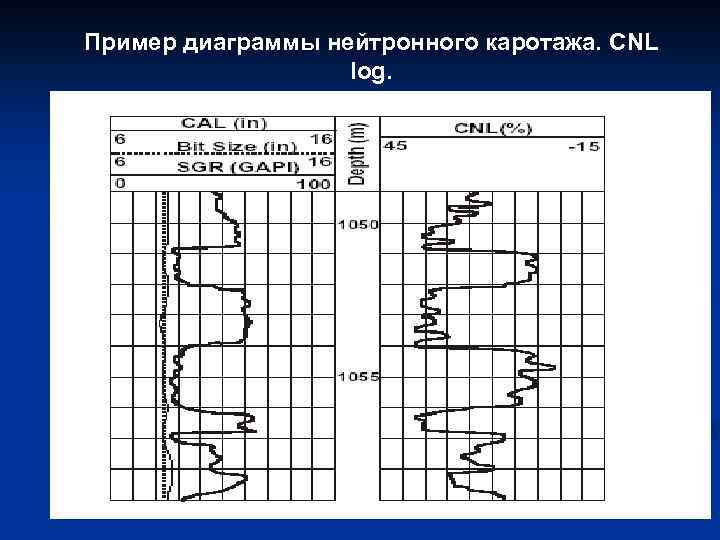

Пример диаграммы нейтронного каротажа. CNL log.

Типичная пористость по нейтронному каротажу для пород различной литологии

Акустический каротаж Волна Сжатия Рэлея (продольная)(поперечная) Волновая картина, зарегистрированная звукоприемником E 1 E 2 T 0 E 3 50 sec Волна бурового раствора

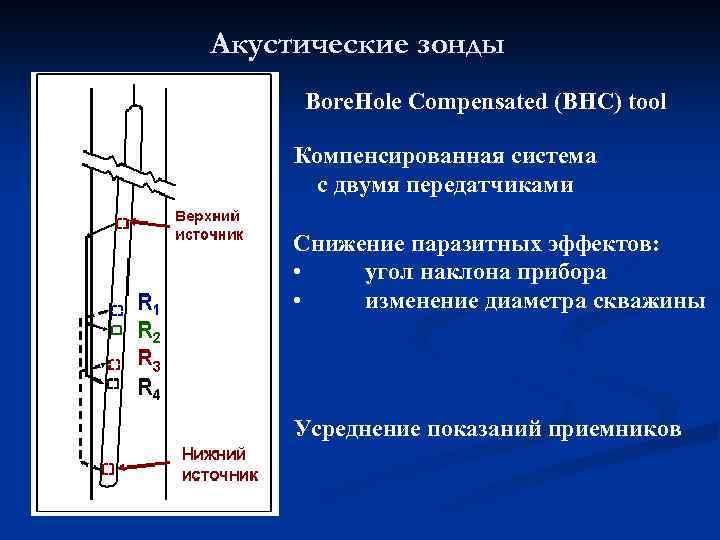

Акустические зонды Bore. Hole Compensated (BHC) tool Компенсированная система с двумя передатчиками Снижение паразитных эффектов: • угол наклона прибора • изменение диаметра скважины Усреднение показаний приемников

Типичная диаграмма АК ГК 0 API 15 каверномер см 200 5 40 Время пробега по АК мкс/см 1 1250 Время пробега звука Гаммаизлучение 1280 Каверномер

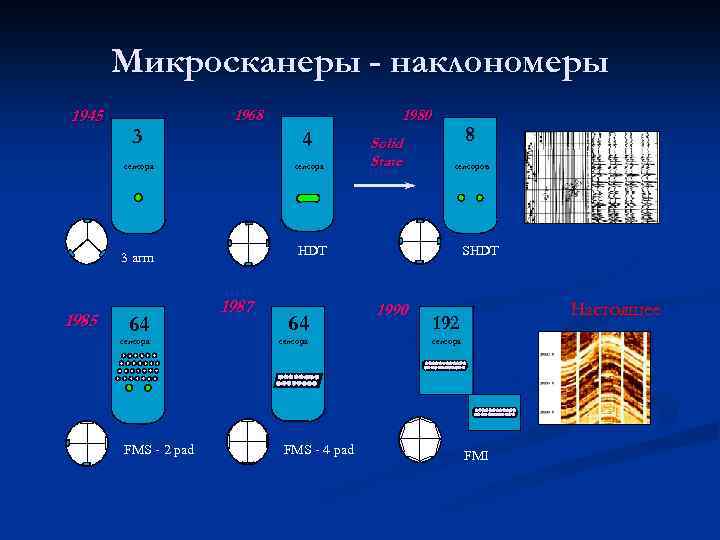

Микросканеры - наклономеры 1945 3 1968 4 сенсора 64 сенсора FMS - 2 pad Solid State 8 сенсоров HDT 3 arm 1985 1980 1987 64 сенсора FMS - 4 pad SHDT 1990 Настоящее 192 сенсора FMI

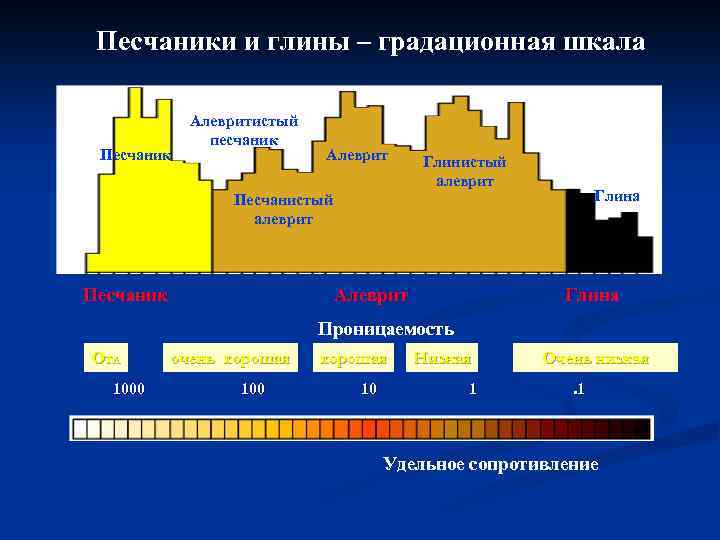

Песчаники и глины – градационная шкала Песчаник Алевритистый песчаник Алеврит Глинистый алеврит Глина Песчанистый алеврит Песчаник Алеврит Глина Проницаемость Отл 1000 очень хорошая 100 хорошая 10 Низкая 1 Очень низкая. 1 Удельное сопротивление

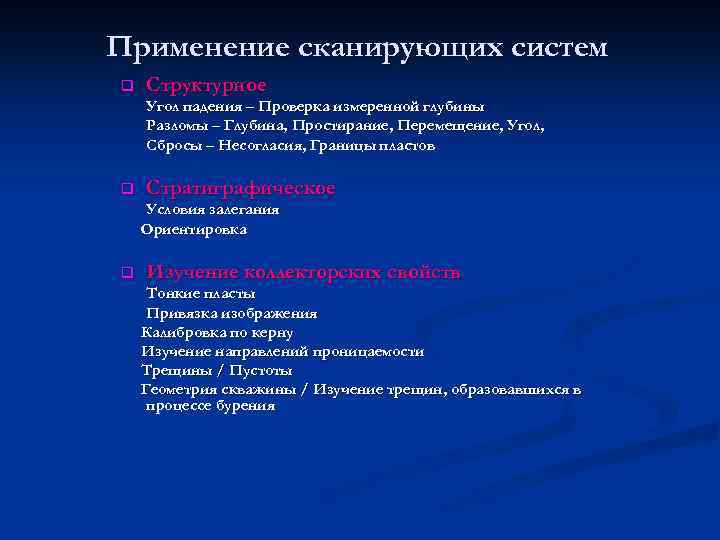

Применение сканирующих систем q Структурное Угол падения – Проверка измеренной глубины Разломы – Глубина, Простирание, Перемещение, Угол, Сбросы – Несогласия, Границы пластов q Стратиграфическое Условия залегания Ориентировка q Изучение коллекторских свойств Тонкие пласты Привязка изображения Калибровка по керну Изучение направлений проницаемости Трещины / Пустоты Геометрия скважины / Изучение трещин, образовавшихся в процессе бурения

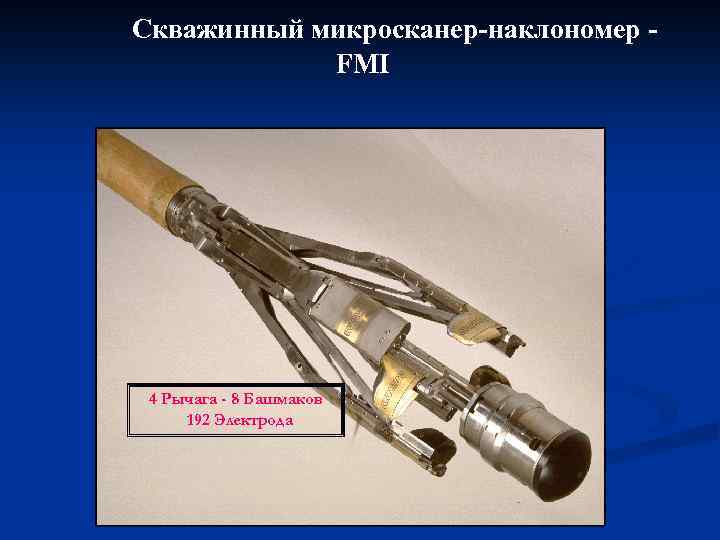

Скважинный микросканер-наклономер FMI 4 Рычага - 8 Башмаков 192 Электрода

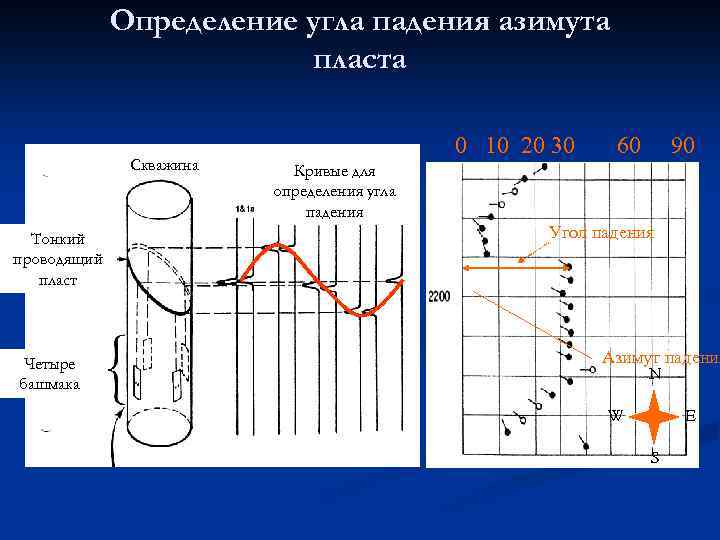

Определение угла падения азимута пласта Скважина Тонкий проводящий пласт Четыре башмака 0 10 20 30 60 90 Кривые для определения угла падения Угол падения Азимут падения N W E S

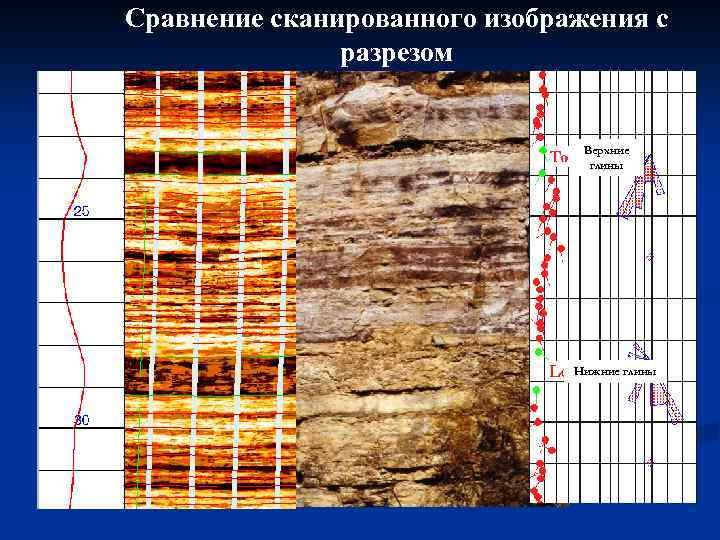

Сравнение сканированного изображения с разрезом Верхние глины Нижние глины

Разломы TD: 62/304 Нормальный fault Normal разлом простирание Striking: N 25 E-S 25 W

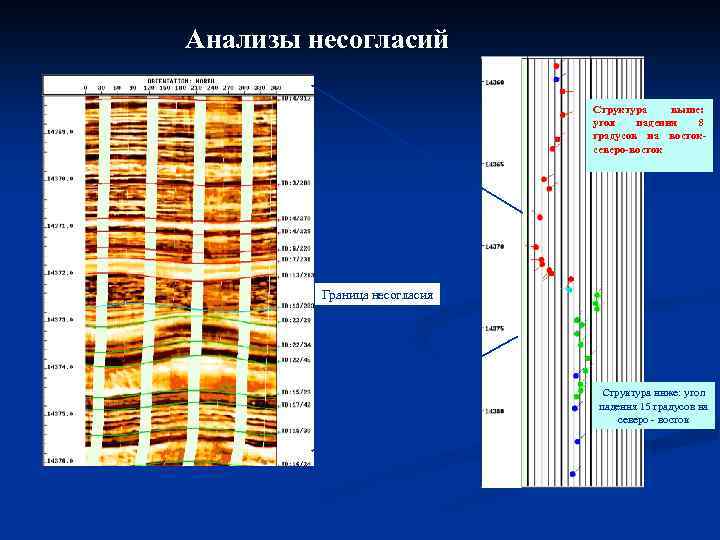

Анализы несогласий Структура выше: угол падения 8 градусов на востоксеверо-восток Граница несогласия Структура ниже: угол падения 15 градусов на северо - восток
