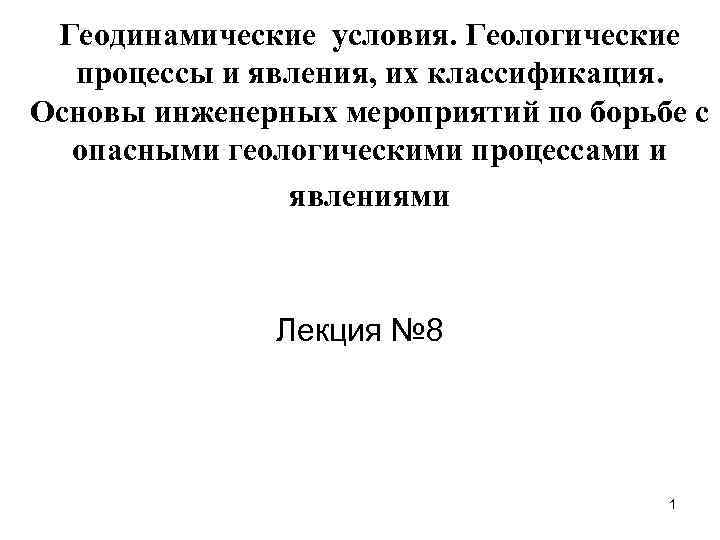

Геодинамические условия. Геологические процессы и явления, их классификация. Основы инженерных мероприятий по борьбе с опасными геологическими процессами и явлениями Лекция № 8 1

Природа землетрясений Землетрясение - это внезапное высвобождение энергии, накопленной в сжатых или растянутых горных породах, проявляется в подземных толчках и колебаниях земной поверхности. Глубина очагов: Нормальные – 70 -80 км Промежуточные – 80 -300 км Глубокие - > 300 км Схема строения очага землетрясения 2

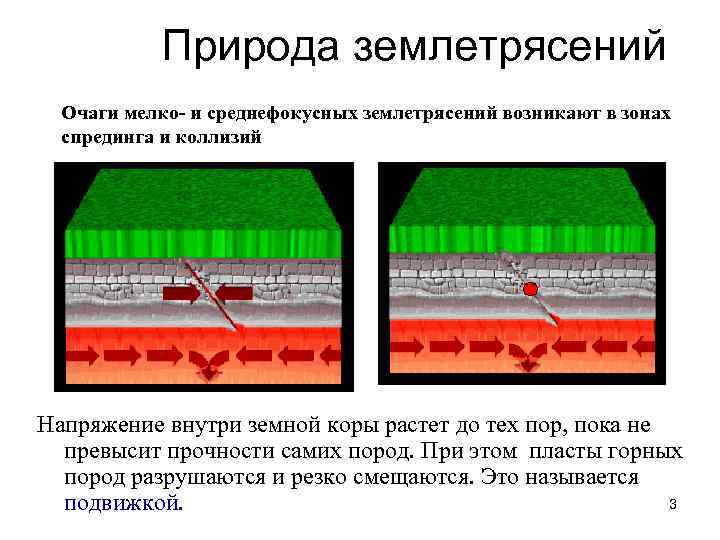

Природа землетрясений Очаги мелко- и среднефокусных землетрясений возникают в зонах спрединга и коллизий Напряжение внутри земной коры растет до тех пор, пока не превысит прочности самих пород. При этом пласты горных пород разрушаются и резко смещаются. Это называется 3 подвижкой.

Природа землетрясений Очаги глубокофокусных землетрясений – приурочены к зонам субдукции 4

Сейсмические волны Волны сжатия, Р-волны, первичные (Primary) , или продольные волны – большая скорость Волны сдвига, S-волны, вторичные (Secondary) , или поперечные сейсмические волны – меньшая скорость Поверхностные или длинные (Long) - Lволны – малая скорость, наибольшие разрушения 5

Сейсмические волны Первый сейсмограф, изобретенный в 132 году китайским астрономом Чжан Хэном (бронза, диаметр – 2 м) Принцип устройства и работы сейсмографа 6

Показатели сейсмичности. Шкала землетрясений Меркалли I балл Не ощущается людьми. II балла Ощущается в спокойной обстановке на верхних этажах зданий. III балла IV балла Ощущается в помещениях; кажется будто под окнами проезжает легкий грузовик. Качаются висячие предметы Кажется, будто проезжает тяжелый грузовик; звенят оконные стекла, посуда, скрепят двери V балла Ощущается на улице; просыпаются люди, выплескивается из посуды жидкость. VI балла Ощущается всеми; испуганные люди выбегают на улицу; трескается штукатурка и кирпичная кладка; сдвигается и переворачивается мебель; лопаются оконные стекла. Трудно стоять на ногах; ощущается водителями движущихся автомобилей; осыпается штукатурка, падают кирпичи, керамическая плитка и т. д. ; звенят большие колокола; на поверхности водоемов возникают волны Трудно вести автомобиль; падает штукатурка, рушатся некоторые кирпичные стены, дымовые трубы, башни, памятники; обламываются ветки деревьев; в сыром грунте образуются трещины. VII баллов VIII баллов IX баллов Общая паника; лопаются каркасы строений и подземные трубы; образуются значительные трещины в грунте и песчаные воронки. X баллов Рушится большинство кирпичей кладки, каркасных сооружений и фундаментов; серьезные повреждения плотин и насыпей; рушатся мосты; мощные оползни. XI баллов Серьезная деформация железнодорожных путей; полностью выходят из строя подземные трубопроводы. XII баллов Практически полное разрушение; нарушение линии горизонта; взлетают в воздух отдельные 7 предметы.

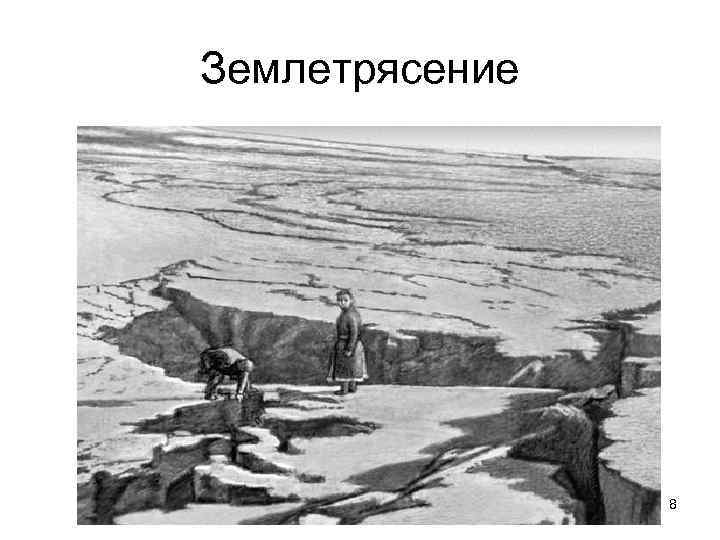

Землетрясение 8

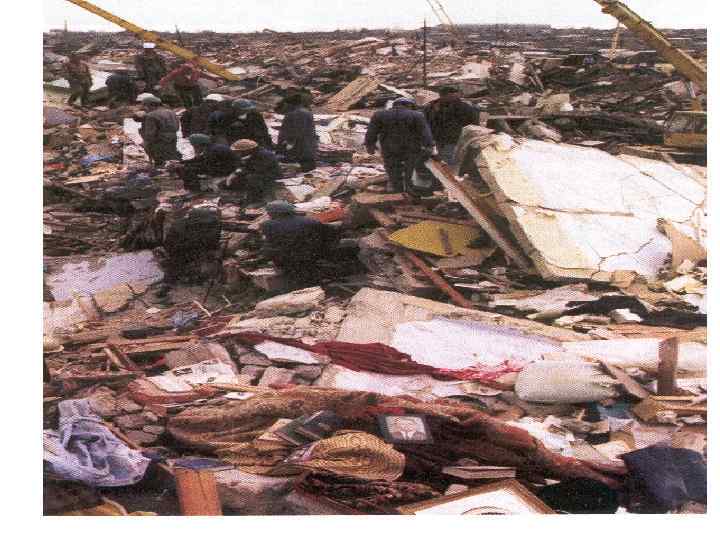

9

Схема сейсмического районирования территории России 10

Сейсмическое микрорайонирование 11

Распространение очагов землетрясений Активные границы литосферных плит Земли: 1 – зоны спрединга и трансформных разломов; 2 – континентальные рифты; 3 - зоны субдукции; 4 – коллизии; 5 – окраины континентов; 6, 7 – абсолютные и относительные 12 движения плит (до 10 -12 см/год) (по Н. В. Короновскому, 2000)

Вулканизм • Карта вулканической опасности Камчатки 13

Типы извержений 14

Типы извержений 15

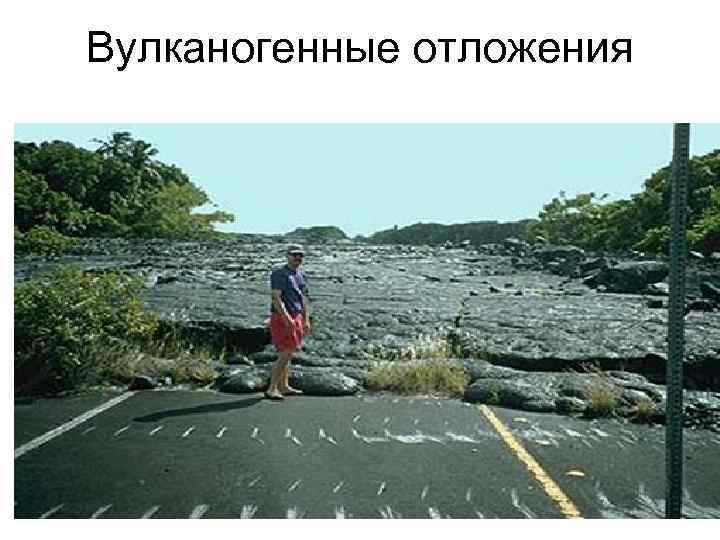

Вулканогенные отложения 16

Карта распространения вулканов 17
