ГЕОДЕЗИЯ И МАРКШЕЙДЕРСКОЕ ДЕЛО КУРС ЛЕКЦИЙ

ПОНЯТИЕ ГЕОДЕЗИИ Геодезия – наука об измерениях на земной поверхности, проводимых с целью определения формы и размеров Земли, составление планов и карт, а также решения различных инженернотехнических задач на местности.

Геодезические работы Полевые Камеральные Полевые работы состоят из измерений горизонтальных и вертикальных углов и расстояний. Камеральные работы – из вычислений результатов полевых измерений и графических построений.

ПОНЯТИЕ О ФОРМЕ И РАЗМЕРАХ ЗЕМЛИ Обобщенное представление о форме Земли можно получить, воспользовавшись понятием «уровенная поверхность» . Уровенная поверхность – замкнутая поверхность, огибающая Землю, нормальная к отвесным линиям в любой своей точке. Основная уровенная поверхность – уровенная поверхность, совпадающая со средним уровнем океанов, находящихся в состоянии покоя. Геоид – тело, ограниченное основной уровенной поверхностью.

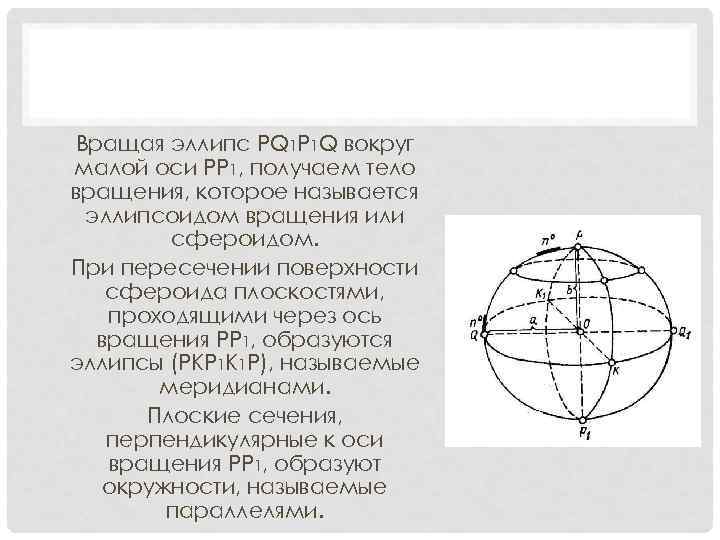

Вращая эллипс PQ 1 P 1 Q вокруг малой оси PP 1, получаем тело вращения, которое называется эллипсоидом вращения или сфероидом При пересечении поверхности сфероида плоскостями, проходящими через ось вращения PP 1, образуются эллипсы (PKP 1 K 1 P), называемые меридианами Плоские сечения, перпендикулярные к оси вращения PP 1, образуют окружности, называемые параллелями

•

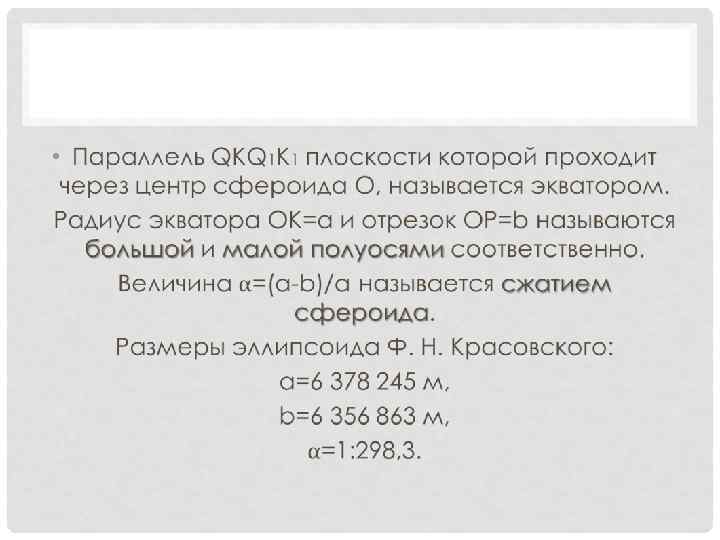

ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ ТОЧЕК НА ЗЕМНОЙ ПОВЕРХНОСТИ •

ПОНЯТИЕ О СИСТЕМЕ ПРЯМОУГОЛЬНЫХ КООРДИНАТ ГАУССА-КРЮГЕРА Земной эллипсоид разделен меридианами на равные зоны размером по долготе 6°, простирающимися от полюса до полюса. Зоны нумеруются с запада на восток от Гринвичевского меридиана. Средний меридиан зоны называют осевым

В каждой зоне изображение осевого меридиана принимается за ось абсцисс Х, а изображение экватора за ось ординат Y. Если ордината точки А положительна, а точки В – отрицательна, то ординату осевого меридиана принимают за 500 км, т. е. переносят начало координат к западу на 500 км. Такая ордината называется преобразованной Например: Ординаты 12 -й зоны равны +36 785, 15 м и -24 076, 11 м, преобразованные ординаты тех же точек равны: y 1=12 536 785, 15 м, y 2=12 475 923, 89 м.

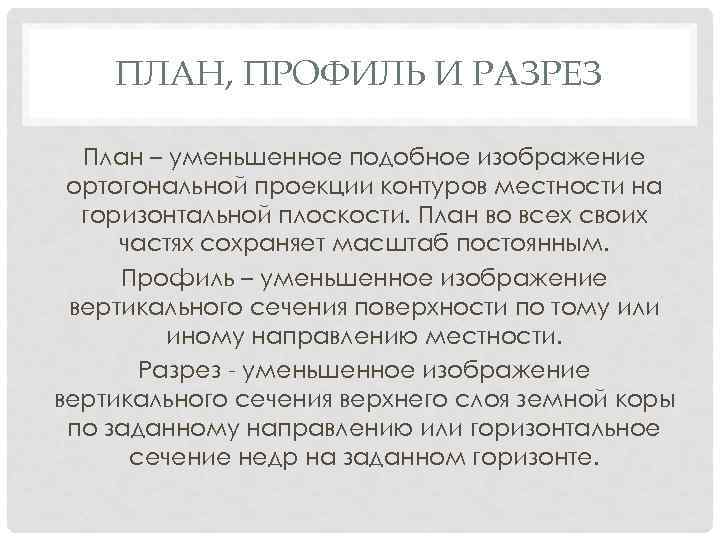

ПЛАН, ПРОФИЛЬ И РАЗРЕЗ План – уменьшенное подобное изображение ортогональной проекции контуров местности на горизонтальной плоскости. План во всех своих частях сохраняет масштаб постоянным. Профиль – уменьшенное изображение вертикального сечения поверхности по тому или иному направлению местности. Разрез - уменьшенное изображение вертикального сечения верхнего слоя земной коры по заданному направлению или горизонтальное сечение недр на заданном горизонте.

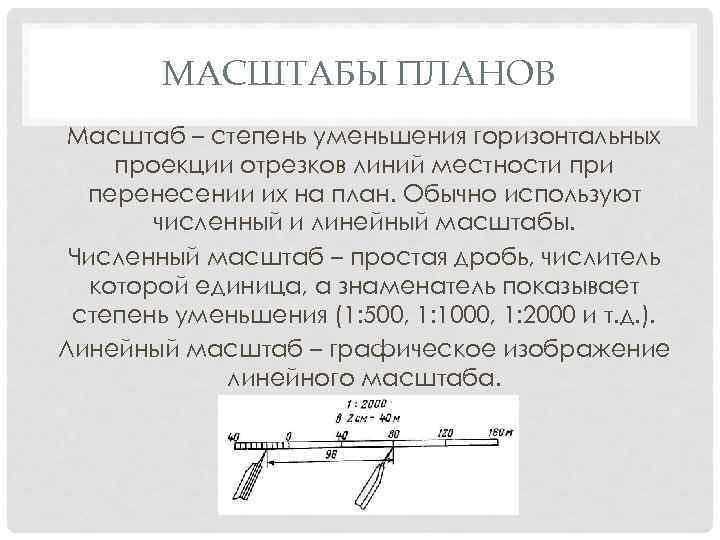

МАСШТАБЫ ПЛАНОВ Масштаб – степень уменьшения горизонтальных проекции отрезков линий местности при перенесении их на план. Обычно используют численный и линейный масштабы. Численный масштаб – простая дробь, числитель которой единица, а знаменатель показывает степень уменьшения (1: 500, 1: 1000, 1: 2000 и т. д. ). Линейный масштаб – графическое изображение линейного масштаба.

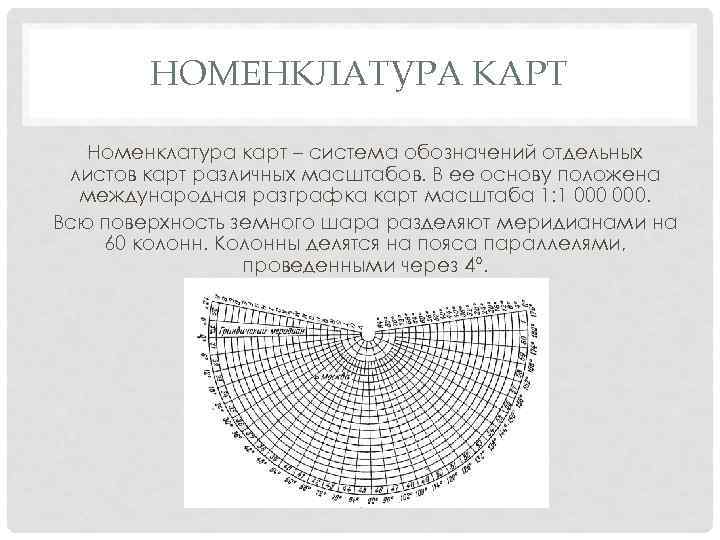

НОМЕНКЛАТУРА КАРТ Номенклатура карт – система обозначений отдельных листов карт различных масштабов. В ее основу положена международная разграфка карт масштаба 1: 1 000. Всю поверхность земного шара разделяют меридианами на 60 колонн. Колонны делятся на пояса параллелями, проведенными через 4°.

Каждый лист масштаба 1: 1 000 делится на четыре листа масштабом 1: 500 000, которые обозначаются буквами А, Б, В и т. д. Одному листу масштаба 1: 1 000 соответствует девять листов масштаба 1: 300 000. Их нумеруют от I до IX и т. д.

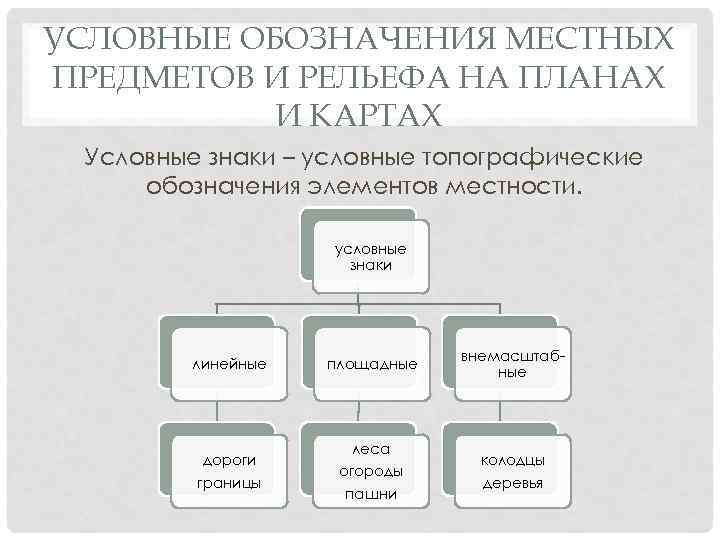

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ МЕСТНЫХ ПРЕДМЕТОВ И РЕЛЬЕФА НА ПЛАНАХ И КАРТАХ Условные знаки – условные топографические обозначения элементов местности. условные знаки линейные площадные внемасштабные дороги границы леса огороды пашни колодцы деревья

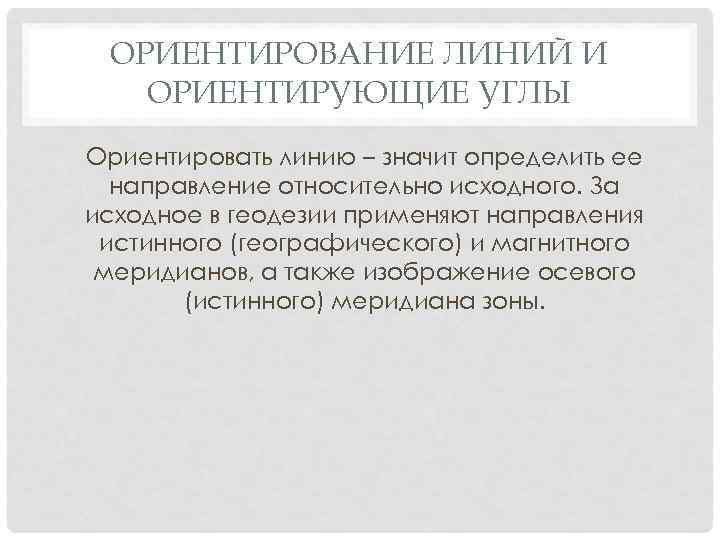

ОРИЕНТИРОВАНИЕ ЛИНИЙ И ОРИЕНТИРУЮЩИЕ УГЛЫ Ориентировать линию – значит определить ее направление относительно исходного. За исходное в геодезии применяют направления истинного (географического) и магнитного географического меридианов, а также изображение осевого меридианов (истинного) меридиана зоны. истинного зоны

Истинным (географическим) географическим меридианом называется линия пересечения земной поверхности плоскостью, проходящей через данную точку и ось вращения Земли. Магнитным меридианом называют направление оси магнитной стрелки компаса, расположенного в данной точке. Осевым меридианом называют средний истинный меридиан зоны.

•

Истинным азимутом называют горизонтальный угол , отсчитываемый по ходу часовой стрелки от северного направления истинного меридиана в данной точке до данного направления.

Магнитным азимутом называется горизонтальный угол, отсчитываемый по ходу часовой стрелки от северного конца оси магнитной стрелки в данной точке до данного направления.

•

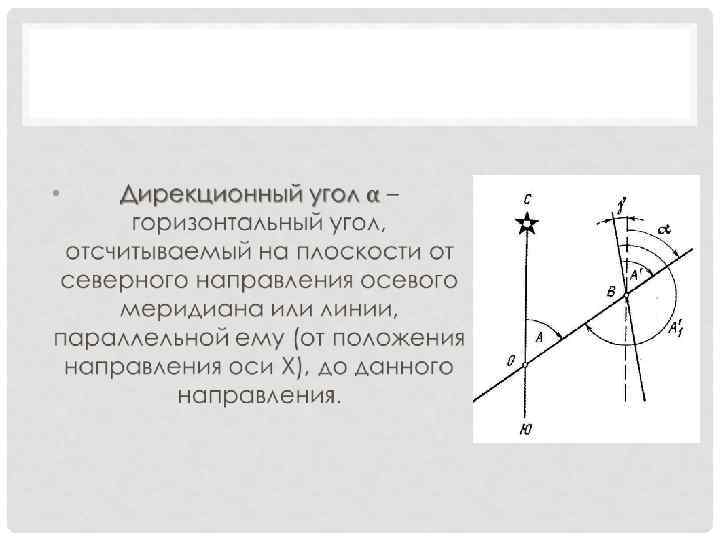

РУМБЫ Румб – острый угол, отсчитываемый от ближайшего конца (северного или южного) исходного направления до данного по ходу или против хода часовой стрелки.

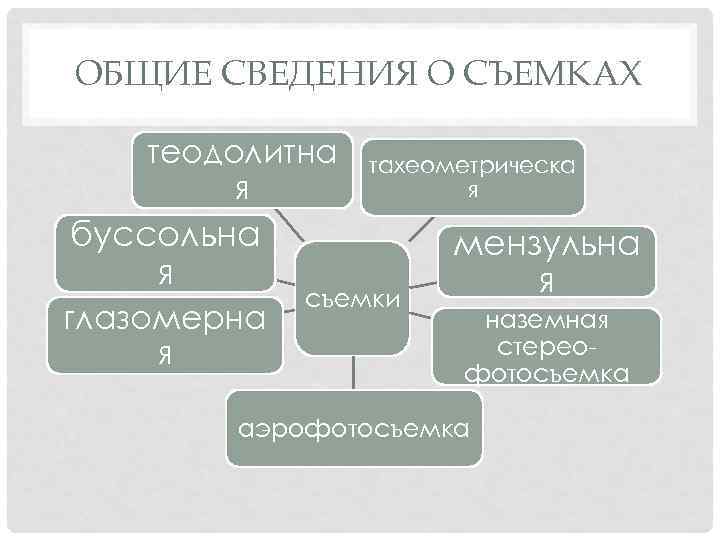

ОБЩИЕ СВЕДЕНИЯ О СЪЕМКАХ теодолитна я буссольна я глазомерна я тахеометрическа я съемки мензульна я наземная стереофотосъемка аэрофотосъемка
