Геодезическое обеспечение строительства и эксплуатации газопровода птицефабрики ОАО «ХАЛЬЧ» Выполнил: Гой Александр Петрович 1

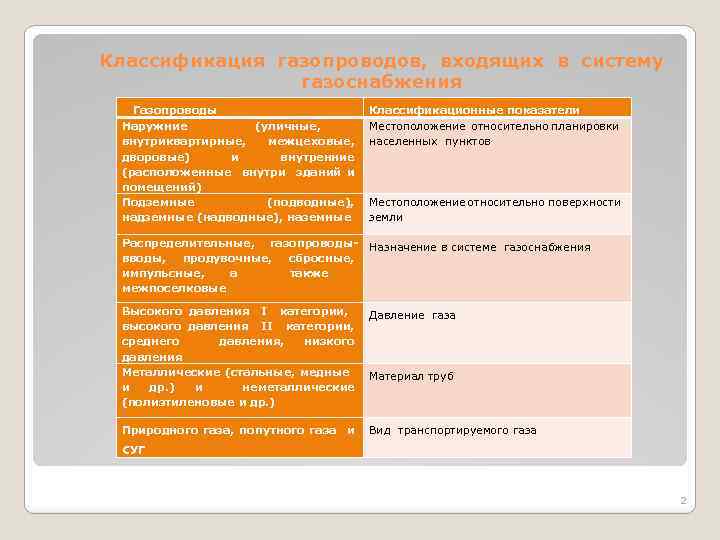

Классификация газопроводов, входящих в систему газоснабжения Газопроводы Наружние (уличные, внутриквартирные, межцеховые, дворовые) и внутренние (расположенные внутри зданий и помещений) Подземные (подводные), надземные (надводные), наземные Классификационные показатели Местоположение относительно планировки населенных пунктов Местоположение относительно поверхности земли Распределительные, газопроводы- Назначение в системе газоснабжения вводы, продувочные, сбросные, импульсные, а также межпоселковые Высокого давления I категории, высокого давления II категории, среднего давления, низкого давления Металлические (стальные, медные и др. ) и неметаллические (полиэтиленовые и др. ) Давление газа Природного газа, попутного газа и Вид транспортируемого газа Материал труб СУГ 2

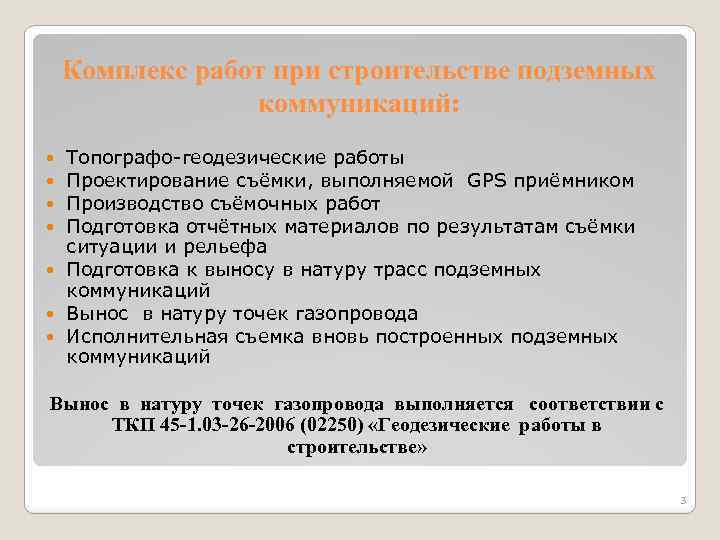

Комплекс работ при строительстве подземных коммуникаций: Топографо-геодезические работы Проектирование съёмки, выполняемой GPS приёмником Производство съёмочных работ Подготовка отчётных материалов по результатам съёмки ситуации и рельефа Подготовка к выносу в натуру трасс подземных коммуникаций Вынос в натуру точек газопровода Исполнительная съемка вновь построенных подземных коммуникаций Вынос в натуру точек газопровода выполняется соответствии с ТКП 45 -1. 03 -26 -2006 (02250) «Геодезические работы в строительстве» 3

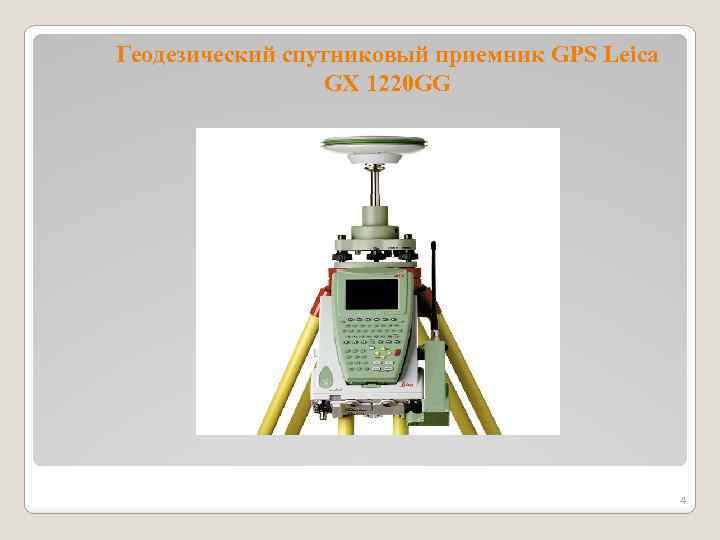

Геодезический спутниковый приемник GPS Leica GX 1220 GG 4
Расположение птицефабрики ОАО «Хальч» 5

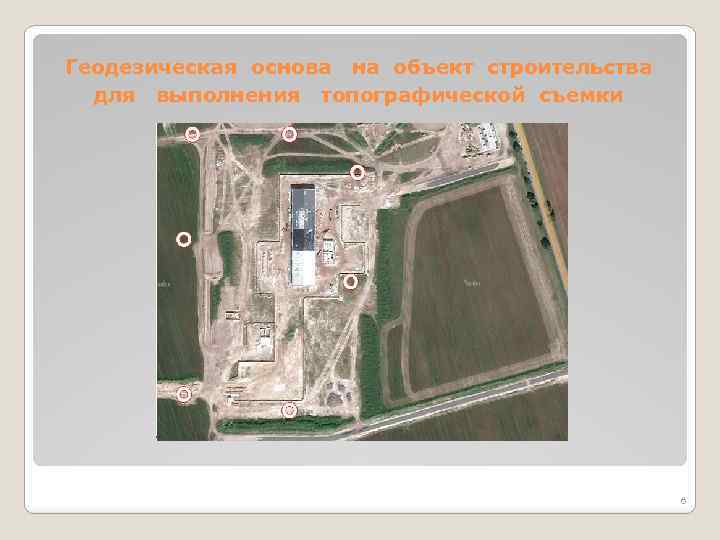

Геодезическая основа на объект строительства для выполнения топографической съемки 6

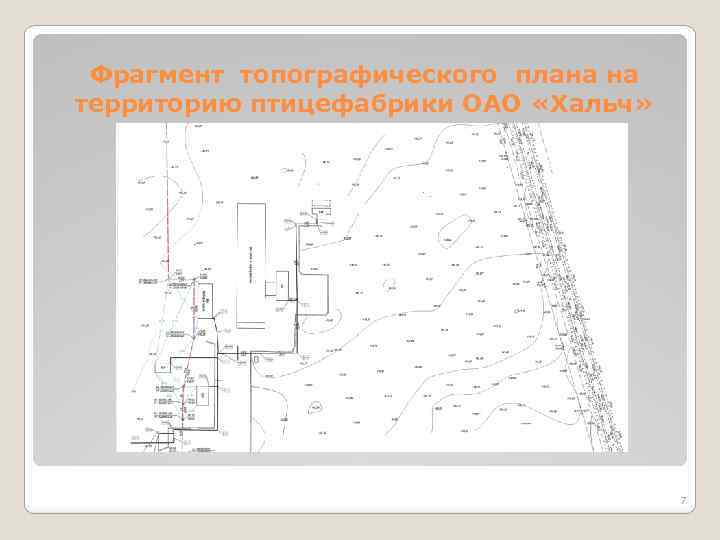

Фрагмент топографического плана на территорию птицефабрики ОАО «Хальч» 7
План и профиль газопровода птицефабрики ОАО « Хальч» 8

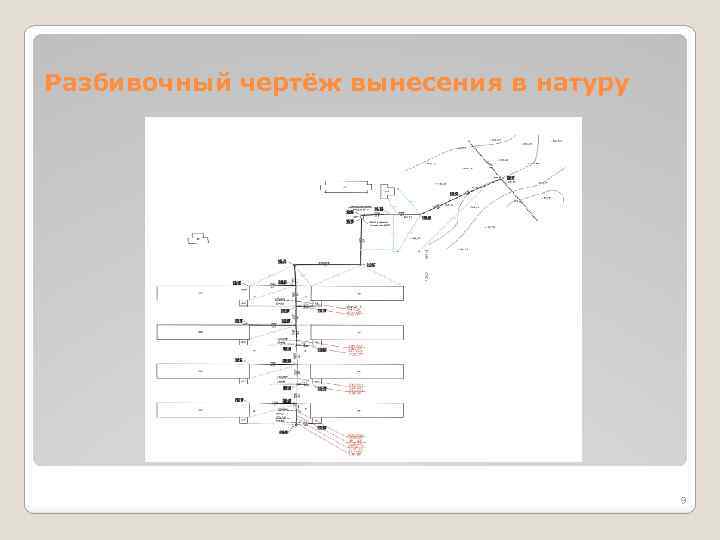

Разбивочный чертёж вынесения в натуру 9

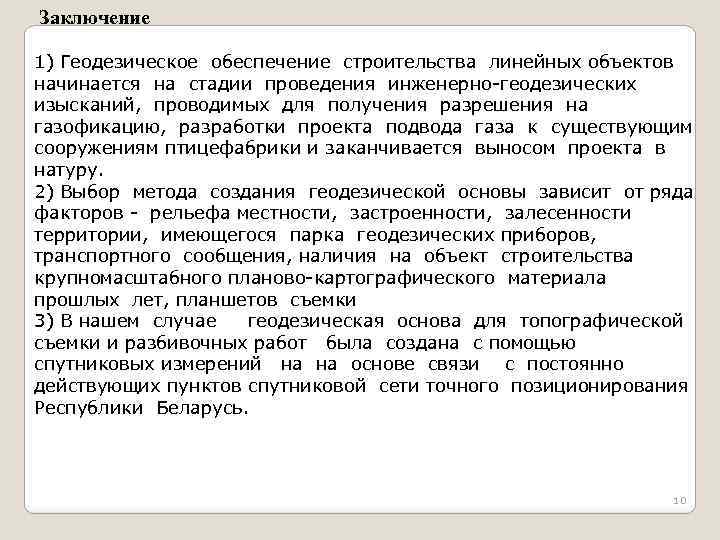

Заключение 1) Геодезическое обеспечение строительства линейных объектов начинается на стадии проведения инженерно-геодезических изысканий, проводимых для получения разрешения на газофикацию, разработки проекта подвода газа к существующим сооружениям птицефабрики и заканчивается выносом проекта в натуру. 2) Выбор метода создания геодезической основы зависит от ряда факторов - рельефа местности, застроенности, залесенности территории, имеющегося парка геодезических приборов, транспортного сообщения, наличия на объект строительства крупномасштабного планово-картографического материала прошлых лет, планшетов съемки 3) В нашем случае геодезическая основа для топографической съемки и разбивочных работ была создана с помощью спутниковых измерений на на основе связи с постоянно действующих пунктов спутниковой сети точного позиционирования Республики Беларусь. 10
Спасибо за внимание 11
