Геодезическое обеспечение объектов Линейное проектирование

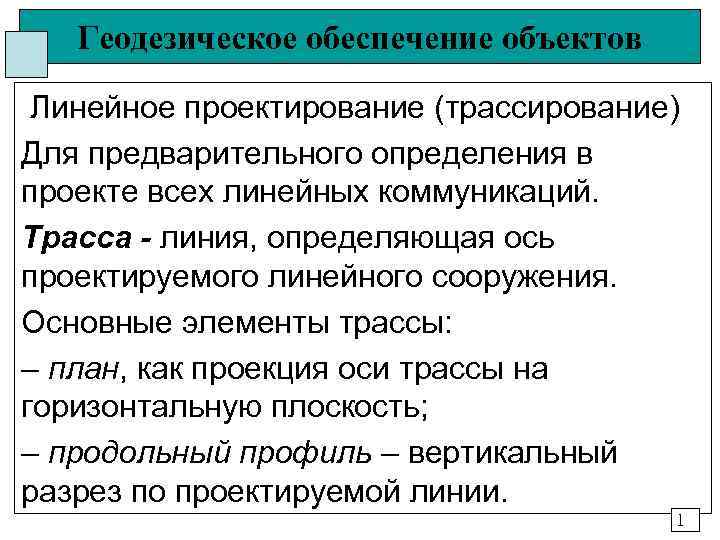

Геодезическое обеспечение объектов Линейное проектирование (трассирование) Для предварительного определения в проекте всех линейных коммуникаций. Трасса - линия, определяющая ось проектируемого линейного сооружения. Основные элементы трассы: – план, как проекция оси трассы на горизонтальную плоскость; – продольный профиль – вертикальный разрез по проектируемой линии. 1

Геодезическое обеспечение объектов Основа проектирования ЛС: трассирование – комплекс работ по выбору оптимальной по заданным критериям положения трассы. Пикетаж. Плюсовые точки. Пикетажный журнал. Трассирование -камеральное; -полевое. Методы: попыток, проведения линии заданного уклона, оптимальной врезки 2

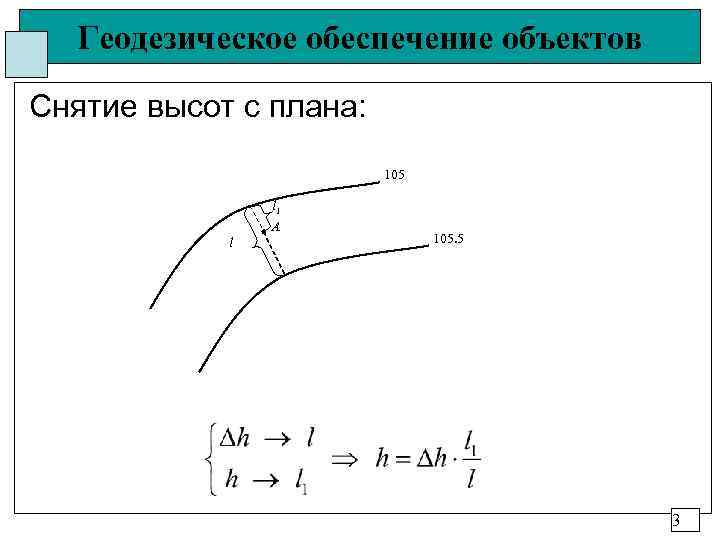

Геодезическое обеспечение объектов Снятие высот с плана: 105 l 1 А l 105. 5 3

Геодезическое обеспечение объектов Необходимость вписания в трассу кривую. Начальные элементы кривой - угол поворота трассы (0. 5 ) - радиус R вписанной кривой (нормативы). Основные элементы: тангенс Т, кривая К, домер Д биссектриса Б (до 0. 01 м) ВУ Б Т К ЦК КК НК R /2 /2 О Д = 2 Т – К. 4

Геодезическое обеспечение объектов Пикетажное наименование ПК-4 + 39. 8. Пикетаж начала НК и конца КК кривой. Контроль через домер. ВУ в ПК контроль ВУ в ПК –Т в м. +Т в м. НК в ПК в м. или ПК +К в м. –Д в м. КК в ПК КК в ПК Точность – два знака после запятой. 5

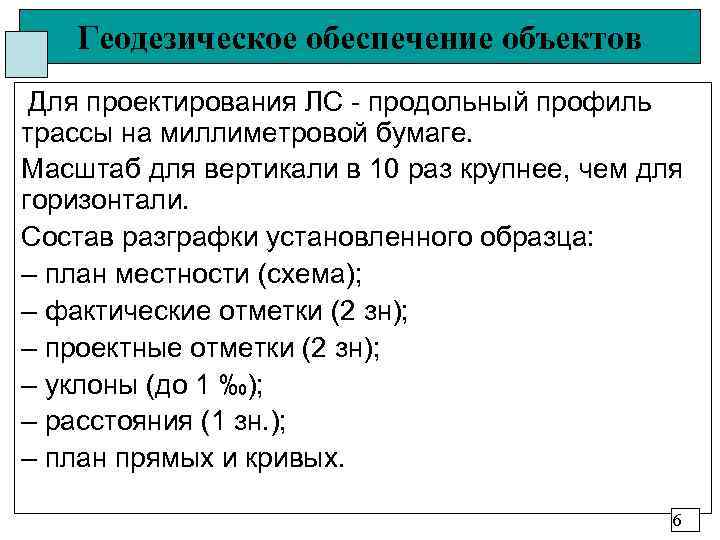

Геодезическое обеспечение объектов Для проектирования ЛС - продольный профиль трассы на миллиметровой бумаге. Масштаб для вертикали в 10 раз крупнее, чем для горизонтали. Состав разграфки установленного образца: – план местности (схема); – фактические отметки (2 зн); – проектные отметки (2 зн); – уклоны (до 1 ‰); – расстояния (1 зн. ); – план прямых и кривых. 6

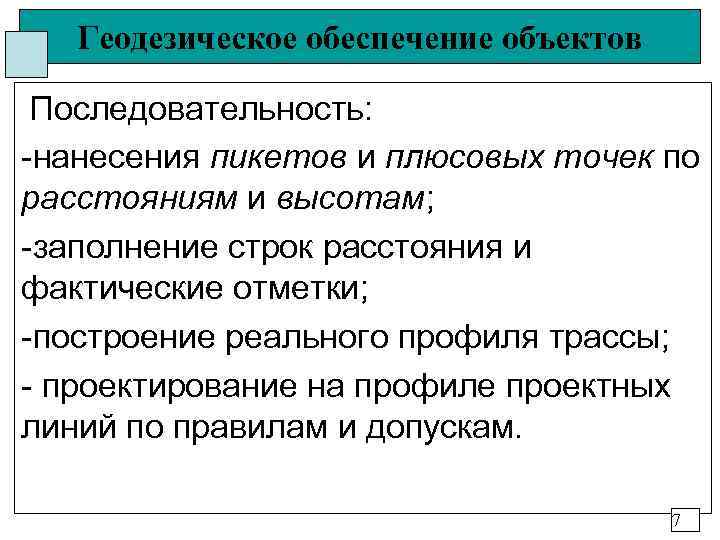

Геодезическое обеспечение объектов Последовательность: -нанесения пикетов и плюсовых точек по расстояниям и высотам; -заполнение строк расстояния и фактические отметки; -построение реального профиля трассы; - проектирование на профиле проектных линий по правилам и допускам. 7

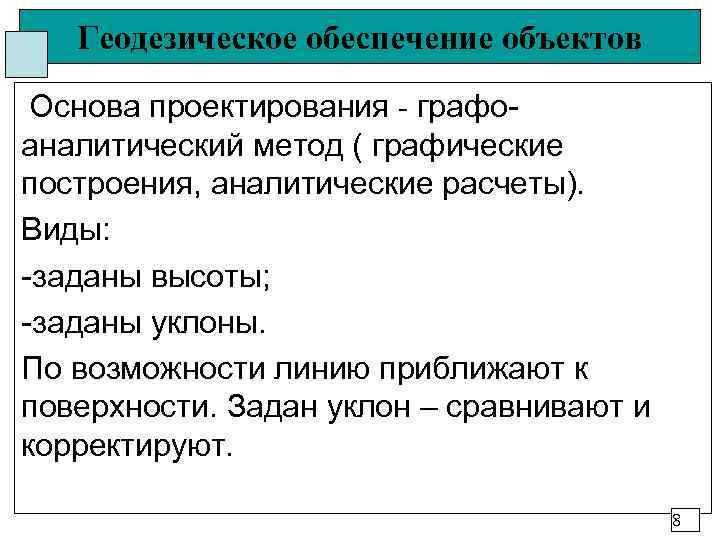

Геодезическое обеспечение объектов Основа проектирования - графо- аналитический метод ( графические построения, аналитические расчеты). Виды: -заданы высоты; -заданы уклоны. По возможности линию приближают к поверхности. Задан уклон – сравнивают и корректируют. 8

Геодезическое обеспечение объектов 9

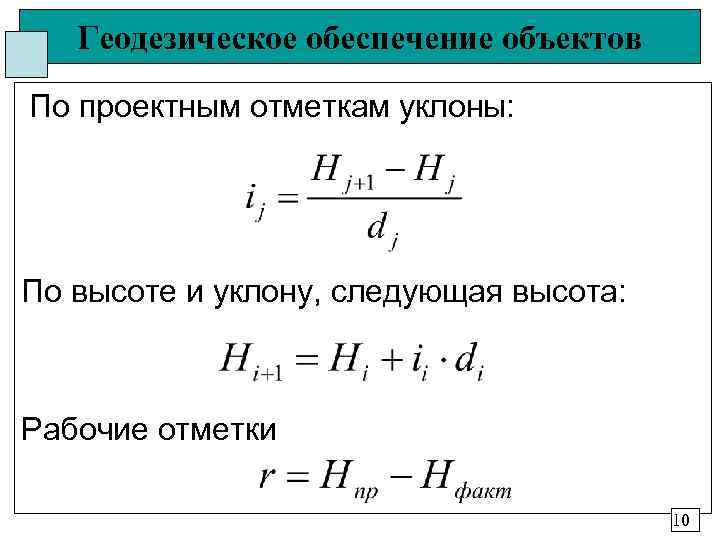

Геодезическое обеспечение объектов По проектным отметкам уклоны: По высоте и уклону, следующая высота: Рабочие отметки 10

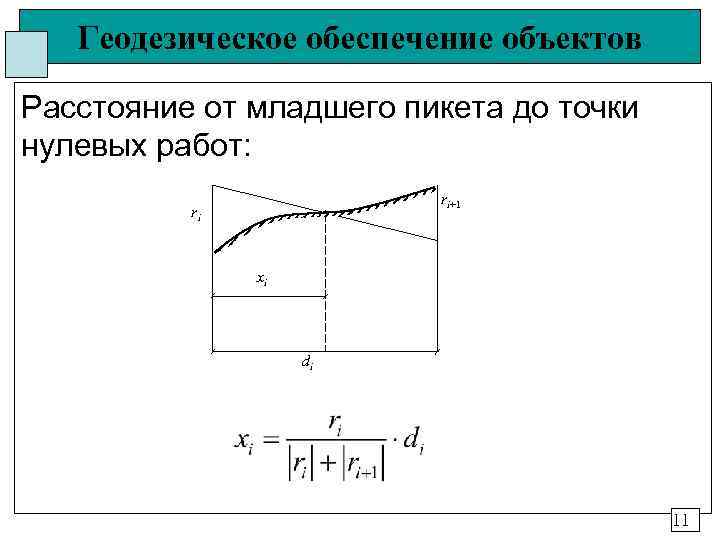

Геодезическое обеспечение объектов Расстояние от младшего пикета до точки нулевых работ: ri+1 ri xi di 11

Геодезическое обеспечение объектов Оформление гель, тушь в 3 цвета: -все реальное, черным, -все проектное красным, -все рабочее синим. Подписи. 12
