>  Геодезические сети. Схема построения геодезической сети в    РФ. Ø Геодезические сети. Схема построения геодезической сети в РФ. Ø Государственная геодезическая сеть представляет собой совокупность геодезических пунктов, расположенных равномерно по всей территории и закрепленных на местности специальными центрами, обеспечивающими их сохранность и устойчивость в плане и по высоте в течение длительного времени.

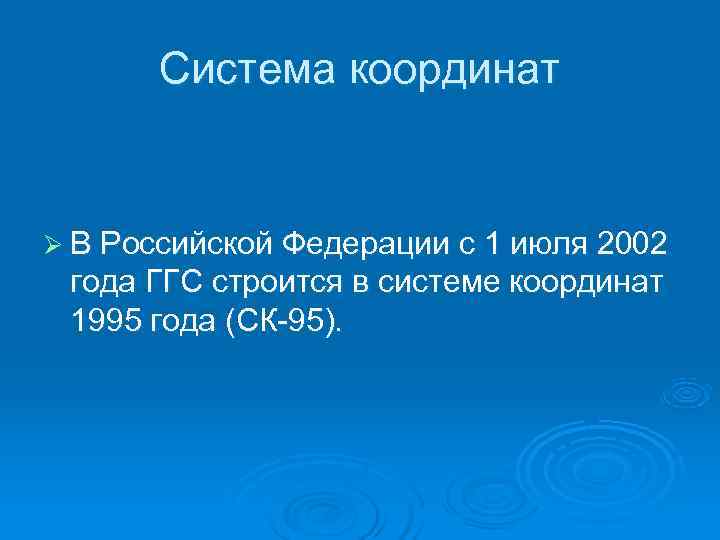

>  Система координат  Ø В Российской Федерации с 1 июля 2002 года Система координат Ø В Российской Федерации с 1 июля 2002 года ГГС строится в системе координат 1995 года (СК-95).

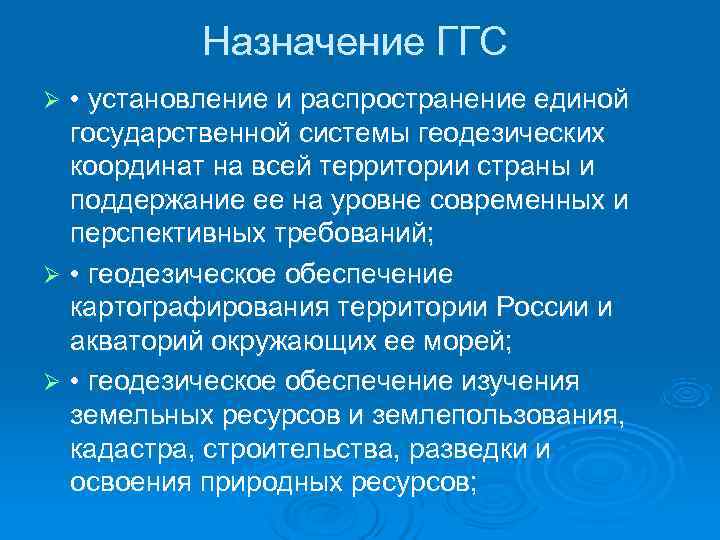

>  Назначение ГГС Ø • установление и распространение единой  государственной системы геодезических Назначение ГГС Ø • установление и распространение единой государственной системы геодезических координат на всей территории страны и поддержание ее на уровне современных и перспективных требований; Ø • геодезическое обеспечение картографирования территории России и акваторий окружающих ее морей; Ø • геодезическое обеспечение изучения земельных ресурсов и землепользования, кадастра, строительства, разведки и освоения природных ресурсов;

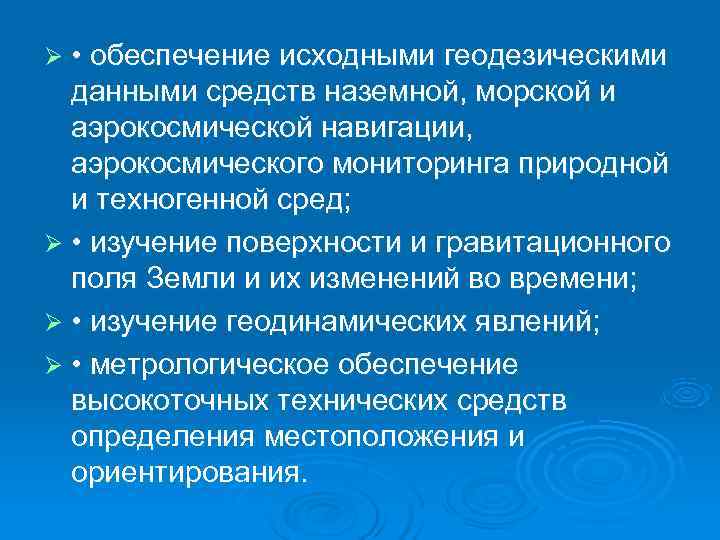

>Ø • обеспечение исходными геодезическими  данными средств наземной, морской и  аэрокосмической навигации, Ø • обеспечение исходными геодезическими данными средств наземной, морской и аэрокосмической навигации, аэрокосмического мониторинга природной и техногенной сред; Ø • изучение поверхности и гравитационного поля Земли и их изменений во времени; Ø • изучение геодинамических явлений; Ø • метрологическое обеспечение высокоточных технических средств определения местоположения и ориентирования.

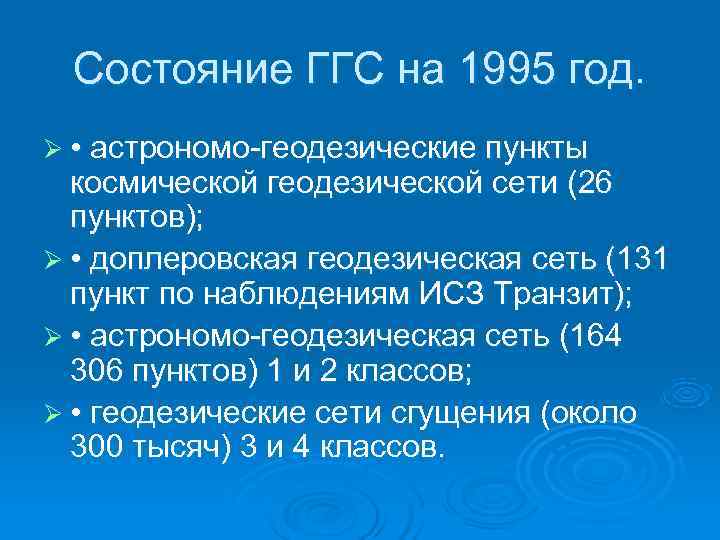

> Состояние ГГС на 1995 год. Ø • астрономо-геодезические пункты  космической геодезической сети Состояние ГГС на 1995 год. Ø • астрономо-геодезические пункты космической геодезической сети (26 пунктов); Ø • доплеровская геодезическая сеть (131 пункт по наблюдениям ИСЗ Транзит); Ø • астрономо-геодезическая сеть (164 306 пунктов) 1 и 2 классов; Ø • геодезические сети сгущения (около 300 тысяч) 3 и 4 классов.

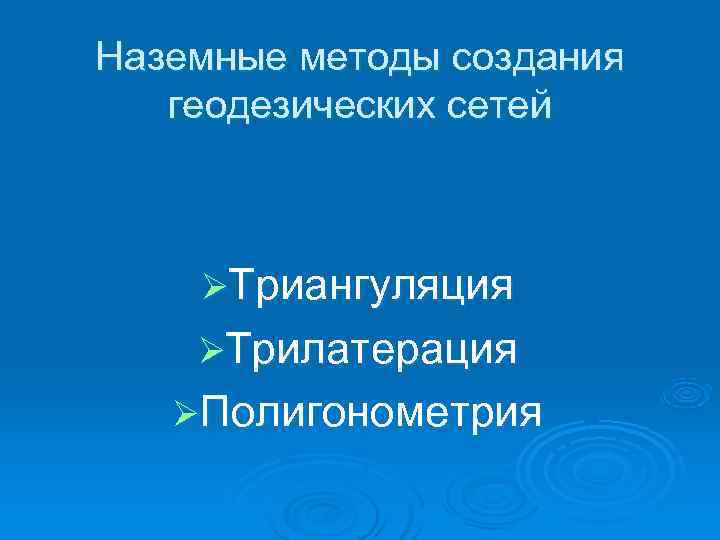

>Наземные методы создания  геодезических сетей  ØТриангуляция ØТрилатерация  ØПолигонометрия Наземные методы создания геодезических сетей ØТриангуляция ØТрилатерация ØПолигонометрия

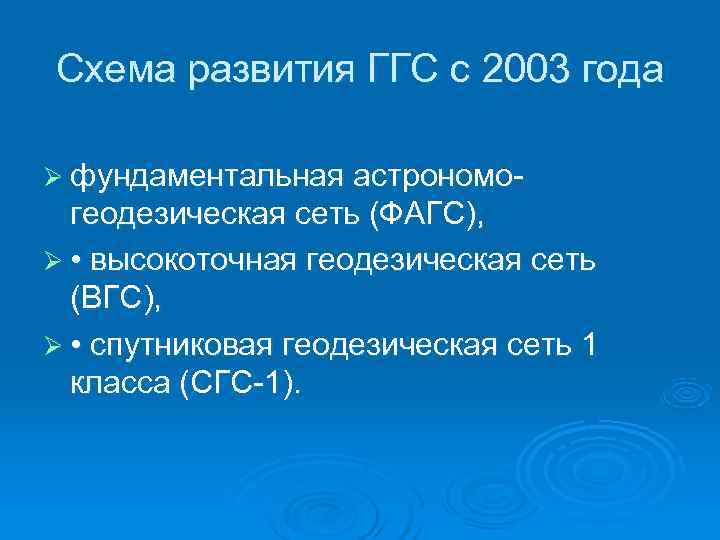

>Схема развития ГГС с 2003 года Ø фундаментальная астрономо-  геодезическая сеть (ФАГС), Ø Схема развития ГГС с 2003 года Ø фундаментальная астрономо- геодезическая сеть (ФАГС), Ø • высокоточная геодезическая сеть (ВГС), Ø • спутниковая геодезическая сеть 1 класса (СГС-1).

>  Основные положения и принципы   развития геодезических сетей Ø 1. Основные положения и принципы развития геодезических сетей Ø 1. Развитие геодезических сетей осуществляется по принципу «от общего к частному» — от классов с наивысшей точностью геодезических измерений к последующим классам. Соответственно этому геодезические сети подразделяются на государственные геодезические сети, сети сгущения и съемочные сети.

>Ø   2. Координаты пунктов государственной геодезической сети определяются на всей территории нашей Ø 2. Координаты пунктов государственной геодезической сети определяются на всей территории нашей страны в единой системе координат. Этому служит астрономо- геодезическая сеть (АГС) — сеть 1 класса, при помощи которой и распространяется единая система геодезических координат с началом координат в Пулково и поверхностью относимости в виде референц - эллипсоида Красовского.

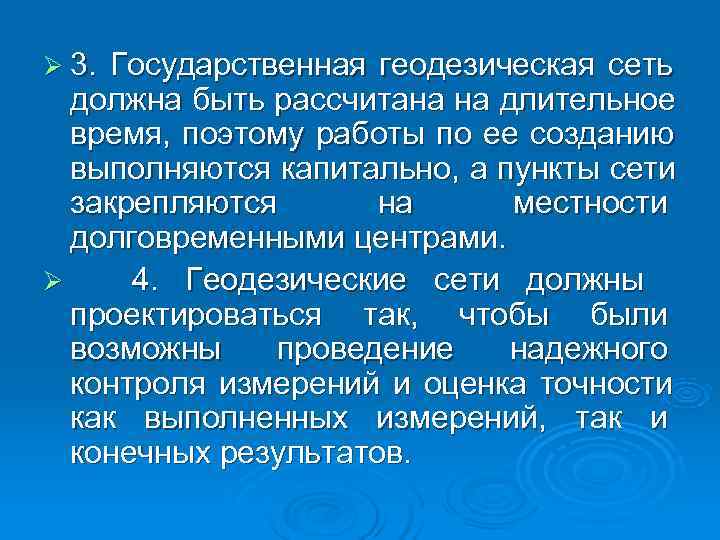

>Ø 3. Государственная геодезическая сеть  должна быть рассчитана на длительное  время, поэтому Ø 3. Государственная геодезическая сеть должна быть рассчитана на длительное время, поэтому работы по ее созданию выполняются капитально, а пункты сети закрепляются на местности долговременными центрами. Ø 4. Геодезические сети должны проектироваться так, чтобы были возможны проведение надежного контроля измерений и оценка точности как выполненных измерений, так и конечных результатов.

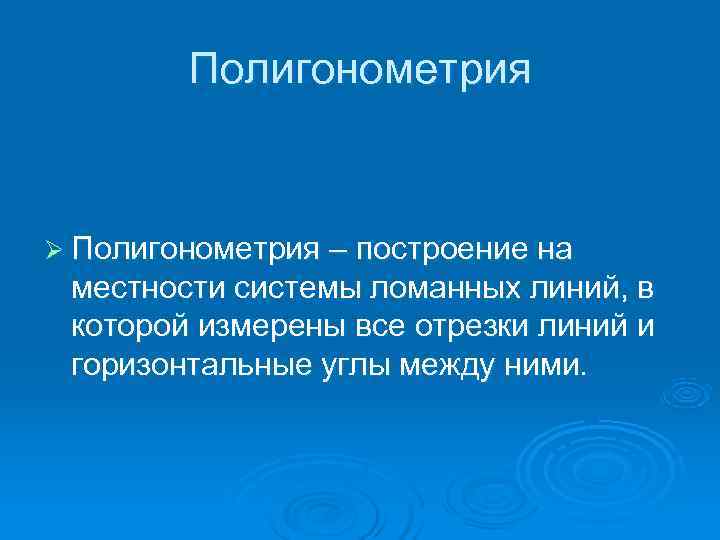

>  Полигонометрия  Ø Полигонометрия – построение на местности системы ломанных линий, в Полигонометрия Ø Полигонометрия – построение на местности системы ломанных линий, в которой измерены все отрезки линий и горизонтальные углы между ними.

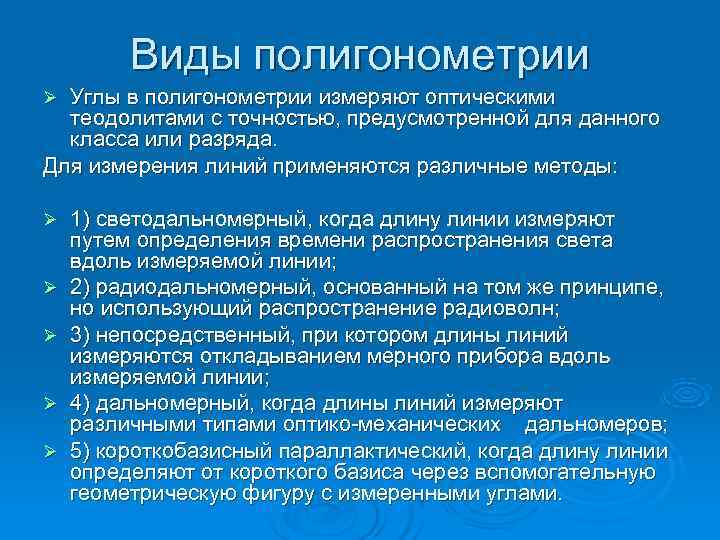

>   Виды полигонометрии Ø Углы в полигонометрии измеряют оптическими  теодолитами с Виды полигонометрии Ø Углы в полигонометрии измеряют оптическими теодолитами с точностью, предусмотренной для данного класса или разряда. Для измерения линий применяются различные методы: Ø 1) светодальномерный, когда длину линии измеряют путем определения времени распространения света вдоль измеряемой линии; Ø 2) радиодальномерный, основанный на том же принципе, но использующий распространение радиоволн; Ø 3) непосредственный, при котором длины линий измеряются откладыванием мерного прибора вдоль измеряемой линии; Ø 4) дальномерный, когда длины линий измеряют различными типами оптико-механических дальномеров; Ø 5) короткобазисный параллактический, когда длину линии определяют от короткого базиса через вспомогательную геометрическую фигуру с измеренными углами.

>Требования, предъявляемые к полигонометрии  4 класса, 1 и 2 разрядов Ø  Полигонометрия Требования, предъявляемые к полигонометрии 4 класса, 1 и 2 разрядов Ø Полигонометрия 4 класса, 1 и 2 разрядов создается в виде отдельных ходов или сетей. Ходы должны быть по возможности вытянутой формы, не иметь крутых изломов и должны опираться на два исходных пункта высшего класса или разряда и на две стороны с исходными дирекционными углами. Не допускается проложение замкнутых ходов, опирающихся только на один исходный пункт, а также проложение висячих ходов, т. е. разомкнутых ходов, опирающихся только на один исходный пункт с одним исходным направлением. Ø Полигонометрические сети должны содержать избыточное число исходных данных. С целью обеспечения большей жесткости при создании сетей следует стремиться к сокращению ее многоступенчатости, ограничиваясь, например, развитием полигонометрии 4 класса и 1 разряда.

>   Продольная и поперечная ошибки   полигонометрического хода Ø  В Продольная и поперечная ошибки полигонометрического хода Ø В полигонометрическом ходе любой формы невязки fx и fy в приращениях координат определяют по известным формулам Ø Абсолютная линейная невязка fs в периметре хода будет равна
