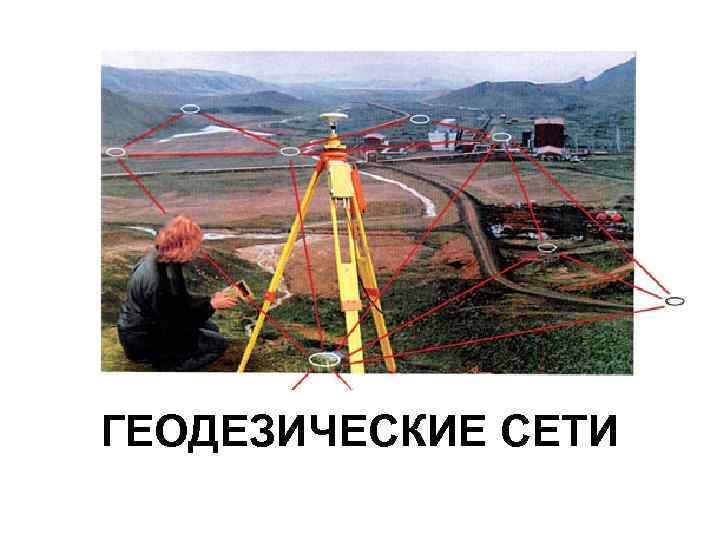

ГЕОДЕЗИЧЕСКИЕ СЕТИ ГЕОДЕЗИЧЕСКИЕ СЕТИ • Геодезическая сеть

ГЕОДЕЗИЧЕСКИЕ СЕТИ

ГЕОДЕЗИЧЕСКИЕ СЕТИ • Геодезическая сеть - это совокупность закрепленных и обозначенных на местности пунктов, плановое положение и высоты которых определены в единой системе координат и высот путем геодезических измерений. • Геодезические сети строятся в научных целях, а также для изучения и освоения территории страны, в том числе для съемки и изысканий для проектирования и проведения хозяйственных мероприятий: строительства, мелиорации и т. д.

ГЕОДЕЗИЧЕСКИЕ СЕТИ Геодезические сети строят по принципу от общего к частному. Сначала определяют положение (координаты) небольшого количества точек, но с очень высокой точностью. На базе таких точек определяют большее количество точек, но с меньшей точностью. Принцип перехода от общего к частному позволяет существенно уменьшить накопление погрешностей измерений. В соответствии с этим принципом геодезические построения не должны быть однородными, а наоборот, должны создаваться в несколько этапов

ГЕОДЕЗИЧЕСКИЕ СЕТИ Геодезические сети по назначению подразделяются на плановые (определяют координаты X и Y) и высотные (определяют отметки точек Н). По точности измерения, площади размещения и плотности пунктов геодезические сети подразделяются на: 1) государственные, 2) местные - сети сгущения 3) съемочные.

Плановые геодезические сети • Систему геодезических пунктов, положение которых определено в общей для них системе геодезических координат, называют плановой геодезической сетью. • Геодезический пункт состоит из центра, являющегося носителем координат, и геодезического знака, обозначающего положение центра на местности и обеспечивающего взаимную видимость смежных пунктов сети. Центр призван надежно и долговременно сохранять неизменным положение своей основной детали - марки центра, к метке которой относятся координаты пункта.

Способы построения геодезических сетей Геодезическую сеть создают таким образом, чтобы ее стороны образовывали простые геометрические фигуры, удобные для решения, т. е. определения всех их элементов, а по ним - координат вершин. Различают три основных метода построения плановых геодезических сетей: 1) триангуляция; 2) трилатерация; 3) полигонометрия.

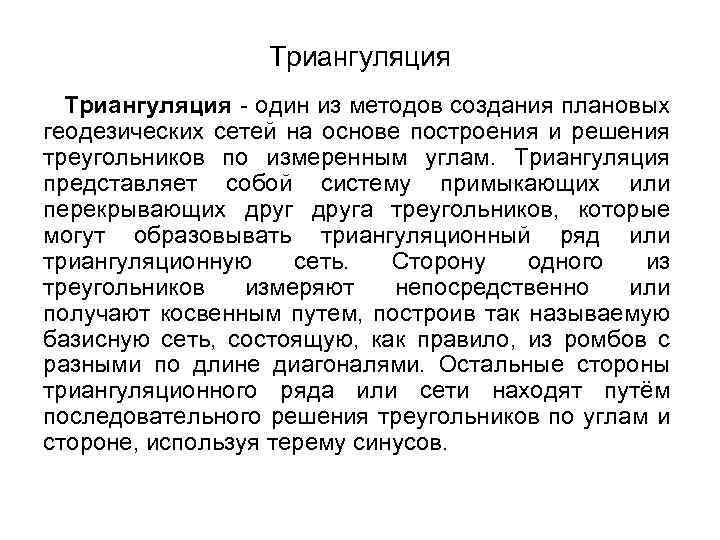

Триангуляция - один из методов создания плановых геодезических сетей на основе построения и решения треугольников по измеренным углам. Триангуляция представляет собой систему примыкающих или перекрывающих друга треугольников, которые могут образовывать триангуляционный ряд или триангуляционную сеть. Сторону одного из треугольников измеряют непосредственно или получают косвенным путем, построив так называемую базисную сеть, состоящую, как правило, из ромбов с разными по длине диагоналями. Остальные стороны триангуляционного ряда или сети находят путём последовательного решения треугольников по углам и стороне, используя терему синусов.

Триангуляция

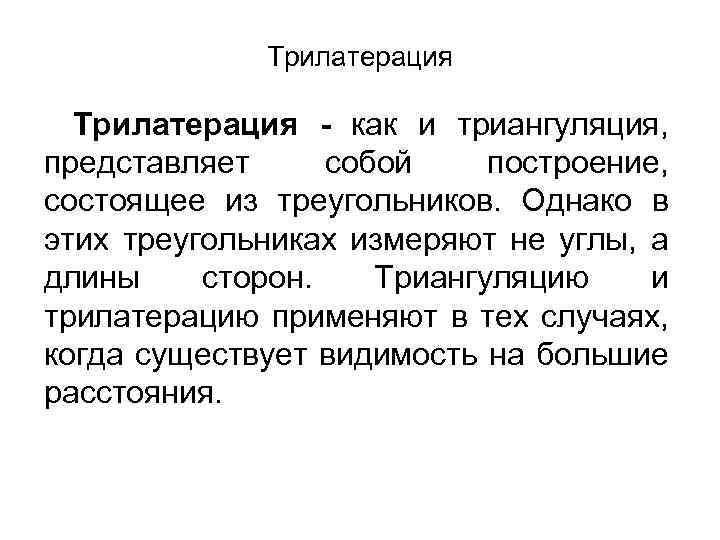

Трилатерация - как и триангуляция, представляет собой построение, состоящее из треугольников. Однако в этих треугольниках измеряют не углы, а длины сторон. Триангуляцию и трилатерацию применяют в тех случаях, когда существует видимость на большие расстояния.

Трилатерация

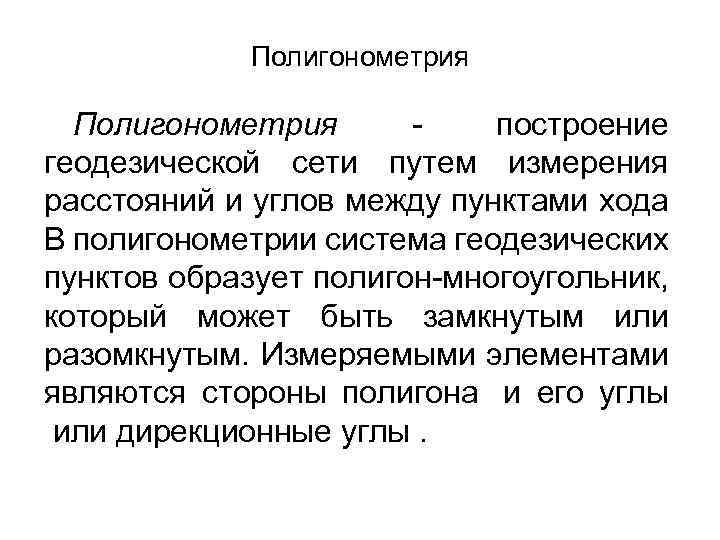

Полигонометрия - построение геодезической сети путем измерения расстояний и углов между пунктами хода В полигонометрии система геодезических пунктов образует полигон-многоугольник, который может быть замкнутым или разомкнутым. Измеряемыми элементами являются стороны полигона и его углы или дирекционные углы.

Полигонометрия

Государственная плановая геодезическая сеть является главной геодезической основой для выполнения геодезических работ при изысканиях, строительстве и эксплуатации инженерных сооружений, при производстве топографических съёмок, решении научных проблем, а также при обеспечении военных действий. Государственная плановая геодезическая сеть строится в соответствии с принципом перехода от общего к частному и делится на 1, 2, 3, 4 классы, отличающиеся друг от друга по точности измерения углов и линий, размерам сторон и способу закрепления точек на местности.

Государственная плановая геодезическая сеть Государственная сеть 1 -го класса служит геодезической основой для построения всех остальных плановых сетей. С помощью этой сети на территории страны вводится единая система координат. Результаты измерения в сетях 1 -го класса используются для решения научных геодезических задач. Государственная геодезическая сеть 1 -го класса создаётся в виде триангуляционных рядов, прокладываемых вдоль параллелей и меридианов на расстоянии примерно 200 км друг от друга. Ряды, идущие вдоль параллелей и меридианов, пересекаясь друг с другом, образуют полигоны периметром 8001000 км. Каждая из четырёх сторон этого полигона, называемая звеном, состоит из треугольников, близких к равносторонним, с расстоянием между вершинами не менее 20 км. На концах звеньев, т. е. в вершинах полигонов, измеряют длину одной из сторон с относительной погрешностью не более 1: 400 000. в пунктах лежащих на концах таких сторон, выполняют астрономические измерения широты, долготы и азимута. Горизонтальные углы в треугольниках 1 -го класса измеряют высокоточными теодолитами со средней квадратической погрешностью 0. 7" в тех районах, где по условиям местности построение триангуляции сопряжено со значительными трудностями, её заменяют ходами полигонометрии 1 -го класса.

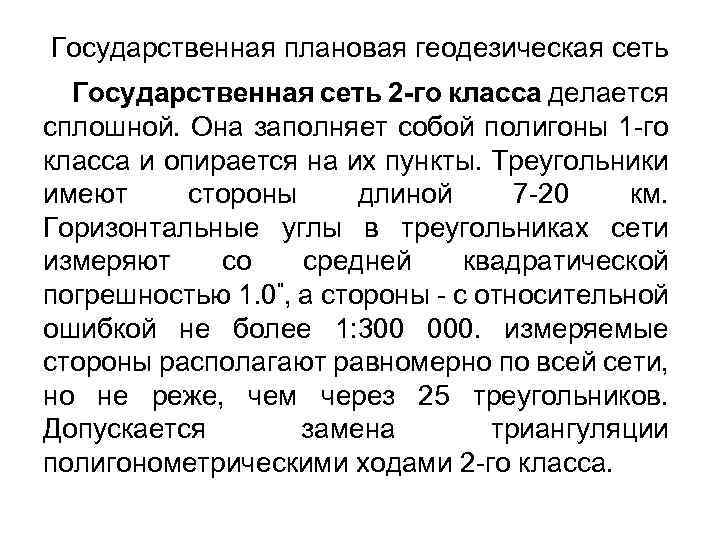

Государственная плановая геодезическая сеть Государственная сеть 2 -го класса делается сплошной. Она заполняет собой полигоны 1 -го класса и опирается на их пункты. Треугольники имеют стороны длиной 7 -20 км. Горизонтальные углы в треугольниках сети измеряют со средней квадратической погрешностью 1. 0", а стороны - с относительной ошибкой не более 1: 300 000. измеряемые стороны располагают равномерно по всей сети, но не реже, чем через 25 треугольников. Допускается замена триангуляции полигонометрическими ходами 2 -го класса.

Государственная плановая геодезическая сеть Государственные сети 3 -го и 4 -го классов предназначены для сгущения сети пунктов 1 и 2 классов. Их строят в виде вставок отдельных пунктов в существующую сеть более высоких классов. Длины сторон треугольников сети 3 -го и 4 -го классов составляют соответственно 5 -8 км и 2 -5 км при относительной погрешности измеряемых сторон не более 1: 200 000. углы измеряют со средней квадратической погрешностью 1. 5" и 2" вместо триангуляции разрешается применять полигонометрические ходы 3 и 4 классов.

Государственная плановая геодезическая сеть

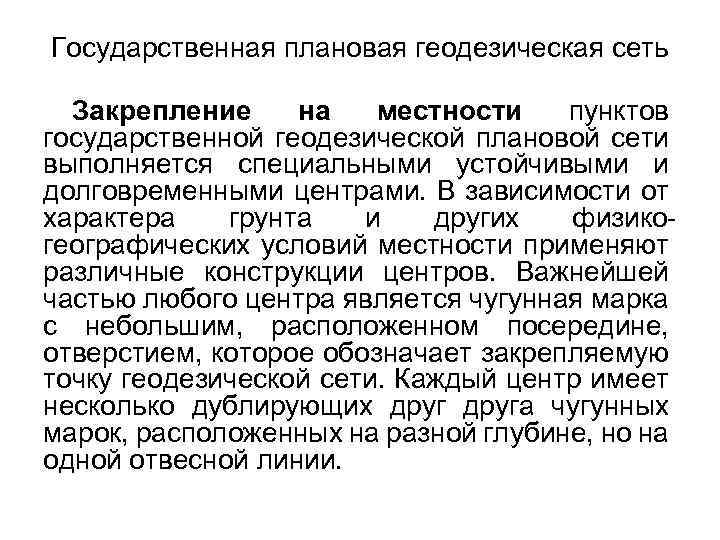

Государственная плановая геодезическая сеть Закрепление на местности пунктов государственной геодезической плановой сети выполняется специальными устойчивыми и долговременными центрами. В зависимости от характера грунта и других физикогеографических условий местности применяют различные конструкции центров. Важнейшей частью любого центра является чугунная марка с небольшим, расположенном посередине, отверстием, которое обозначает закрепляемую точку геодезической сети. Каждый центр имеет несколько дублирующих друга чугунных марок, расположенных на разной глубине, но на одной отвесной линии.

Закрепление геодезических пунктов

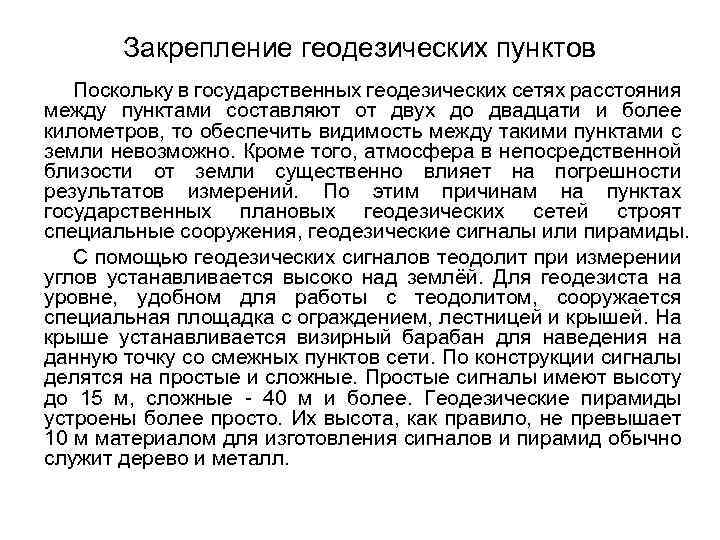

Закрепление геодезических пунктов Поскольку в государственных геодезических сетях расстояния между пунктами составляют от двух до двадцати и более километров, то обеспечить видимость между такими пунктами с земли невозможно. Кроме того, атмосфера в непосредственной близости от земли существенно влияет на погрешности результатов измерений. По этим причинам на пунктах государственных плановых геодезических сетей строят специальные сооружения, геодезические сигналы или пирамиды. С помощью геодезических сигналов теодолит при измерении углов устанавливается высоко над землёй. Для геодезиста на уровне, удобном для работы с теодолитом, сооружается специальная площадка с ограждением, лестницей и крышей. На крыше устанавливается визирный барабан для наведения на данную точку со смежных пунктов сети. По конструкции сигналы делятся на простые и сложные. Простые сигналы имеют высоту до 15 м, сложные - 40 м и более. Геодезические пирамиды устроены более просто. Их высота, как правило, не превышает 10 м материалом для изготовления сигналов и пирамид обычно служит дерево и металл.

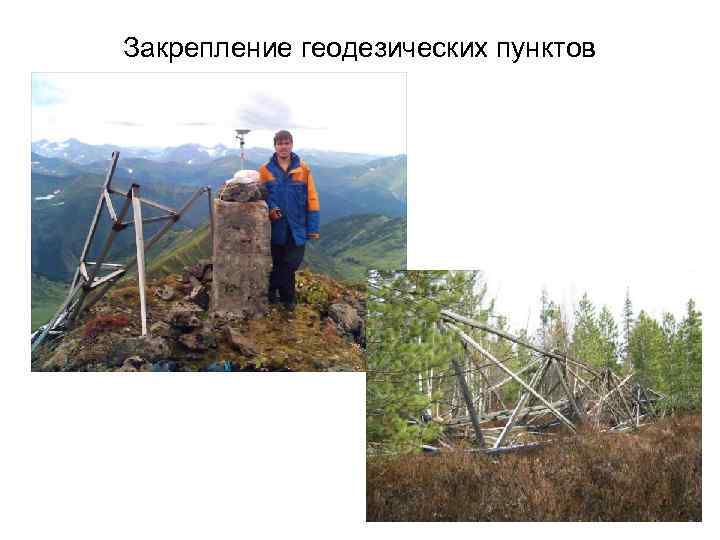

Закрепление геодезических пунктов

Закрепление геодезических пунктов

Государственная высотная основа Государственная геодезическая высотная основа, как и плановая, строится в соответствии с принципом перехода от общего к частному и подразделяется на четыре класса. Все четыре класса создаются методом геометрического нивелирования.

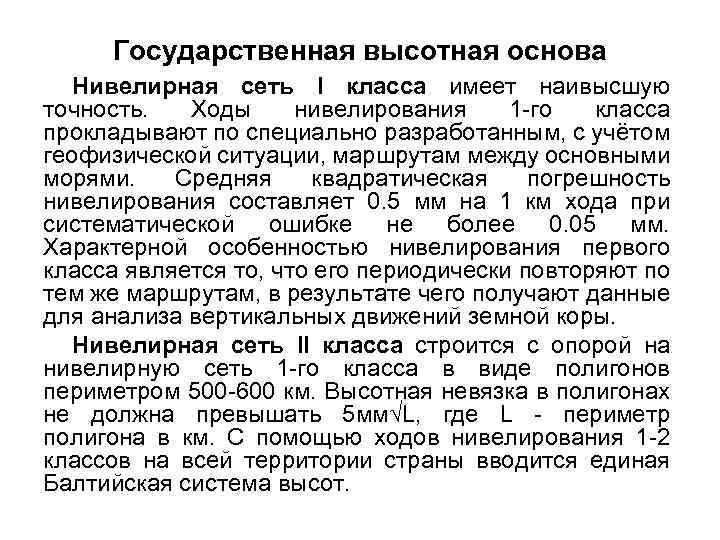

Государственная высотная основа Нивелирная сеть I класса имеет наивысшую точность. Ходы нивелирования 1 -го класса прокладывают по специально разработанным, с учётом геофизической ситуации, маршрутам между основными морями. Средняя квадратическая погрешность нивелирования составляет 0. 5 мм на 1 км хода при систематической ошибке не более 0. 05 мм. Характерной особенностью нивелирования первого класса является то, что его периодически повторяют по тем же маршрутам, в результате чего получают данные для анализа вертикальных движений земной коры. Нивелирная сеть II класса строится с опорой на нивелирную сеть 1 -го класса в виде полигонов периметром 500 -600 км. Высотная невязка в полигонах не должна превышать 5 мм√L, где L - периметр полигона в км. С помощью ходов нивелирования 1 -2 классов на всей территории страны вводится единая Балтийская система высот.

Государственная высотная основа Нивелирование сети 3 - го и 4 - го классов служат для сгущения сетей 1 и 2 классов. Ходы нивелирования 3 и 4 классов должны опираться с обоих концов на закреплённые точки ходов более высоких классов или образовывать сомкнутые полигоны. Высотная невязка ходов не должна превышать и мм для 3 и 4 классов соответственно. В нивелирную сеть 3 и 4 классов обязательно включают все пункты плановой государственной геодезической основы.

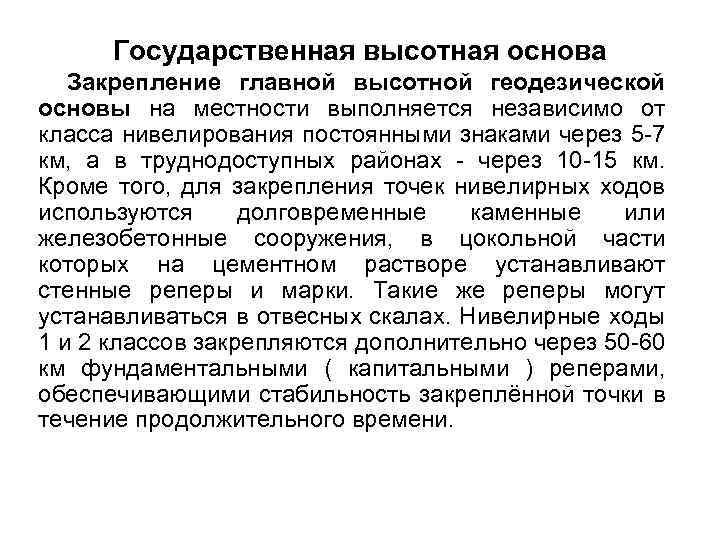

Государственная высотная основа Закрепление главной высотной геодезической основы на местности выполняется независимо от класса нивелирования постоянными знаками через 5 -7 км, а в труднодоступных районах - через 10 -15 км. Кроме того, для закрепления точек нивелирных ходов используются долговременные каменные или железобетонные сооружения, в цокольной части которых на цементном растворе устанавливают стенные реперы и марки. Такие же реперы могут устанавливаться в отвесных скалах. Нивелирные ходы 1 и 2 классов закрепляются дополнительно через 50 -60 км фундаментальными ( капитальными ) реперами, обеспечивающими стабильность закреплённой точки в течение продолжительного времени.

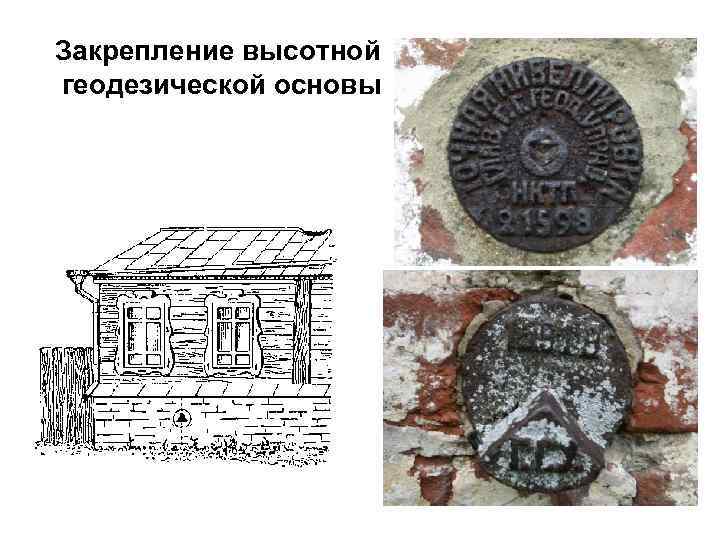

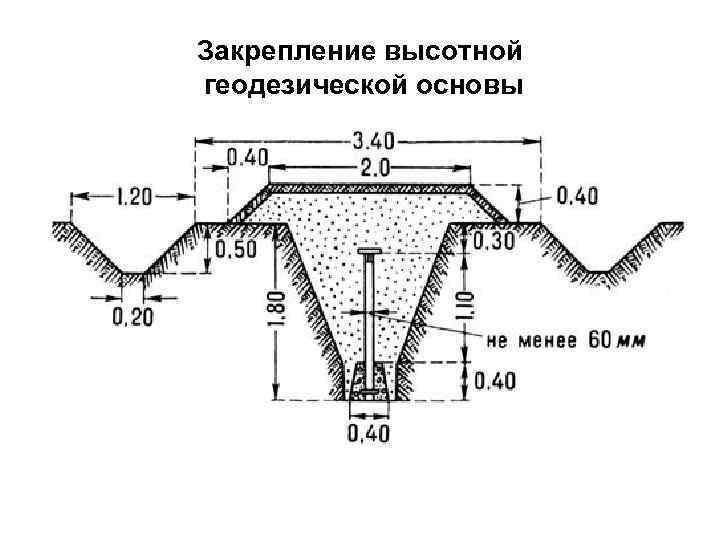

Закрепление высотной геодезической основы

Закрепление высотной геодезической основы

Балтийская система высот (БСВ) - принятая в СССР в 1977 году система абсолютных высот, отсчёт которых ведётся от нуля кронштадтского футштока. От этой отметки отсчитаны высоты опорных геодезических пунктов, которые закреплены на местности. Если высоты (отметки) отсчитывают от произвольно выбранной уровенной поверхности, их называют условными или относительными.

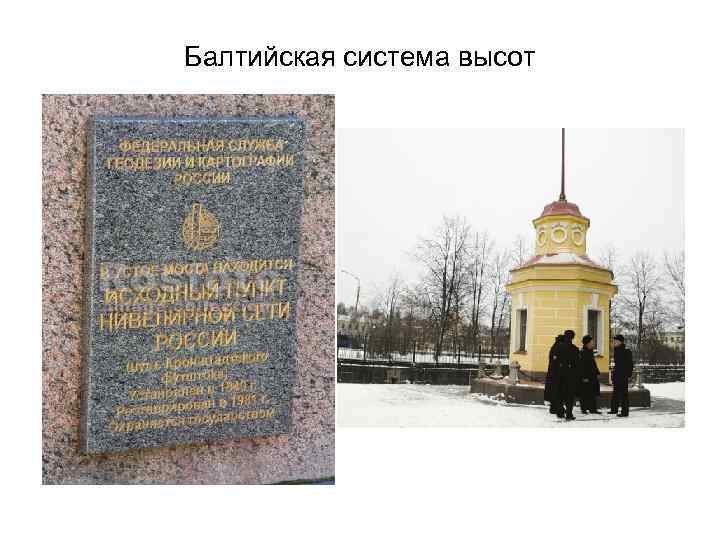

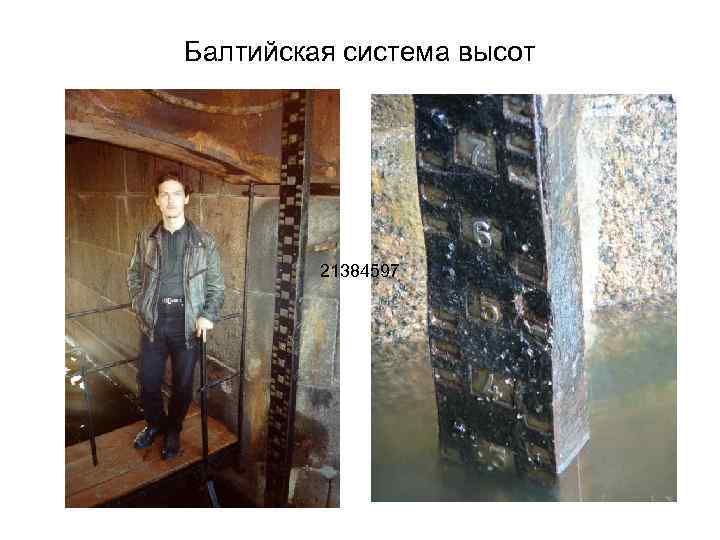

Балтийская система высот

Балтийская система высот 21384597

Спутниковые геодезические сети

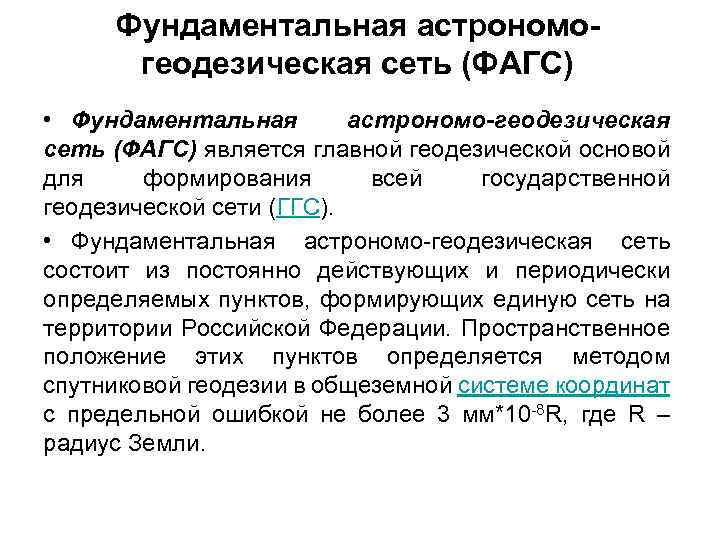

Фундаментальная астрономогеодезическая сеть (ФАГС) • Фундаментальная астрономо-геодезическая сеть (ФАГС) является главной геодезической основой для формирования всей государственной геодезической сети (ГГС). • Фундаментальная астрономо-геодезическая сеть состоит из постоянно действующих и периодически определяемых пунктов, формирующих единую сеть на территории Российской Федерации. Пространственное положение этих пунктов определяется методом спутниковой геодезии в общеземной системе координат с предельной ошибкой не более 3 мм*10 -8 R, где R – радиус Земли.

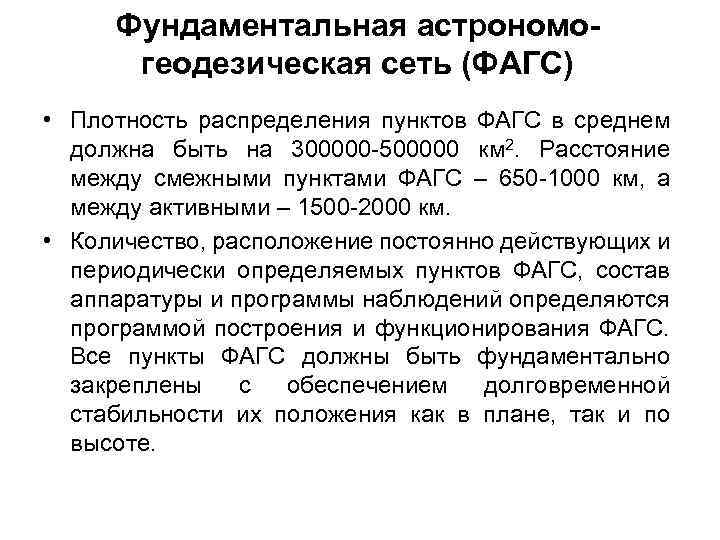

Фундаментальная астрономогеодезическая сеть (ФАГС) • Плотность распределения пунктов ФАГС в среднем должна быть на 300000 -500000 км 2. Расстояние между смежными пунктами ФАГС – 650 -1000 км, а между активными – 1500 -2000 км. • Количество, расположение постоянно действующих и периодически определяемых пунктов ФАГС, состав аппаратуры и программы наблюдений определяются программой построения и функционирования ФАГС. Все пункты ФАГС должны быть фундаментально закреплены с обеспечением долговременной стабильности их положения как в плане, так и по высоте.

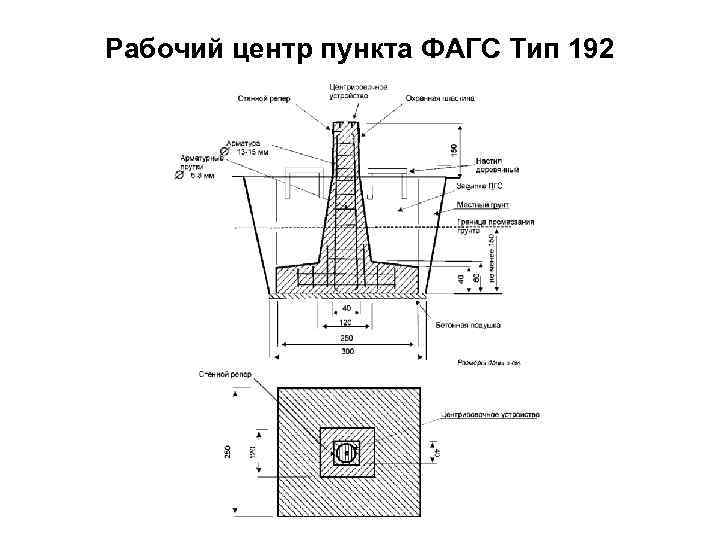

Рабочий центр пункта ФАГС Тип 192

Центр пункта спутниковой геодезической сети для скальных грунтов

Высокоточная геодезическая сеть (ВГС) • Высокоточная геодезическая сеть (ВГС) представляет собой пространственное геодезическое построение, однородное по точности, опирающиеся на пункты ФАГС, основными функциями которой являются распространение на всю территорию России геоцентрической системы координат и уточнение параметров взаимного ориентирования геоцентрической системы и системы геодезических координат. • ВГС, наряду с ФАГС, служит основой для развития геодезических построений последующих классов, а также используется для создания высокоточных карт высот квазигеоида совместно с гравиметрической информацией и данными нивелирования.

Высокоточная геодезическая сеть (ВГС) • Средняя плотность распределения пунктов ВГС: 1 пункт на 45000 км 2. Расстояние между смежными пунктами ВГС – 150 -300 км в обжитых районах и 300 -500 км в не обжитых раойнах. • Пункты ВГС определяются относительными методами космической геодезии, обеспечивающими точность взаимного положения со средними квадратическими ошибками, не превышающими 3 мм + 5*10 -8 D (где D - расстояние между пунктами) по каждой из плановых координат и 5 мм + 7*10 -8 D по геодезической высоте. Каждый пункт ВГС должен быть связан измерениями со смежными пунктами ВГС и не менее чем с тремя ближайшими пунктами ФАГС.

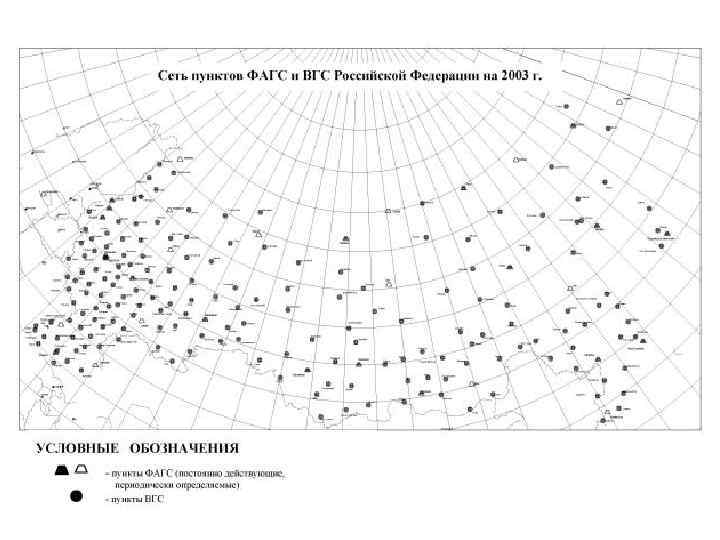

Схема расположения пунктов ФАГС (1999 -2003 гг. )

Спутниковая геодезическая сеть 1 класса (СГС-1) • Спутниковая геодезическая сеть 1 класса (СГС-1) представляет собой пространственное геодезическое построение, основная функция которой состоит в обеспечении оптимальных условий для реализации точностных и оперативных возможностей спутниковой аппаратуры при переводе геодезического обеспечения территории России на спутниковые методы определения координат. • Расстояние между смежными пунктами СГС-1 – 15 -25 км в обжитых районах и 25 -50 км в необжитых районах.

Спутниковая геодезическая сеть 1 класса (СГС-1) • Пункты СГС-1 определяются относительными методами космической геодезии, обеспечивающими определение взаимного положения ее смежных пунктов со средними квадратическими ошибка-ми 3 мм + 1*10 -7 D (где D – расстояние между пунктами) по каждой из плановых координат и 5 мм + 2*10 -7 D по геодезической высоте.

Опорная межевая сеть

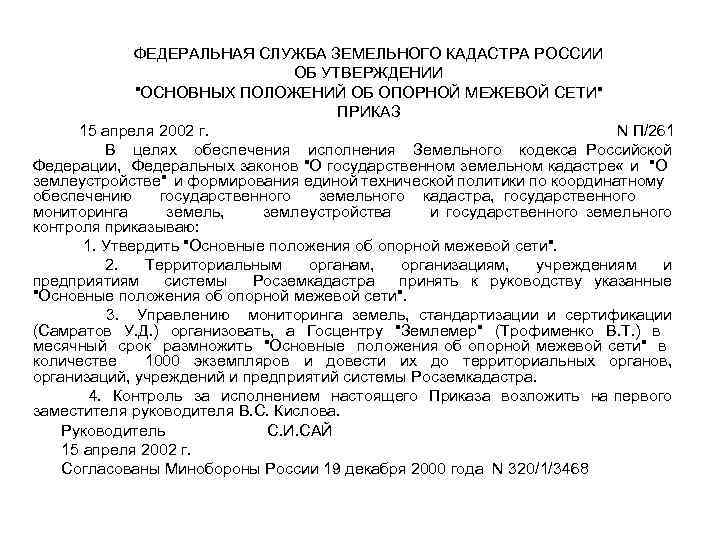

ФЕДЕРАЛЬНАЯ СЛУЖБА ЗЕМЕЛЬНОГО КАДАСТРА РОССИИ ОБ УТВЕРЖДЕНИИ "ОСНОВНЫХ ПОЛОЖЕНИЙ ОБ ОПОРНОЙ МЕЖЕВОЙ СЕТИ" ПРИКАЗ 15 апреля 2002 г. N П/261 В целях обеспечения исполнения Земельного кодекса Российской Федерации, Федеральных законов "О государственном земельном кадастре « и "О землеустройстве" и формирования единой технической политики по координатному обеспечению государственного земельного кадастра, государственного мониторинга земель, землеустройства и государственного земельного контроля приказываю: 1. Утвердить "Основные положения об опорной межевой сети". 2. Территориальным органам, организациям, учреждениям и предприятиям системы Росземкадастра принять к руководству указанные "Основные положения об опорной межевой сети". 3. Управлению мониторинга земель, стандартизации и сертификации (Самратов У. Д. ) организовать, а Госцентру "Землемер" (Трофименко В. Т. ) в месячный срок размножить "Основные положения об опорной межевой сети" в количестве 1000 экземпляров и довести их до территориальных органов, организаций, учреждений и предприятий системы Росземкадастра. 4. Контроль за исполнением настоящего Приказа возложить на первого заместителя руководителя В. С. Кислова. Руководитель С. И. САЙ 15 апреля 2002 г. Согласованы Минобороны России 19 декабря 2000 года N 320/1/3468

Статус и назначение опорной межевой сети Опорная межевая сеть (ОМС) является геодезической сетью специального назначения, создаваемой для координатного обеспечения государственного земельного кадастра, мониторинга земель, землеустройства и других мероприятий по управлению земельным фондом России. Работы по созданию опорной межевой сети выполняются физическими и юридическими лицами, получившими в установленном порядке лицензии Росземкадастра на данный вид работ. Государственный надзор за работами по созданию ОМС осуществляют Федеральная служба земельного кадастра и ее территориальные органы.

Создание опорно-межевой сети

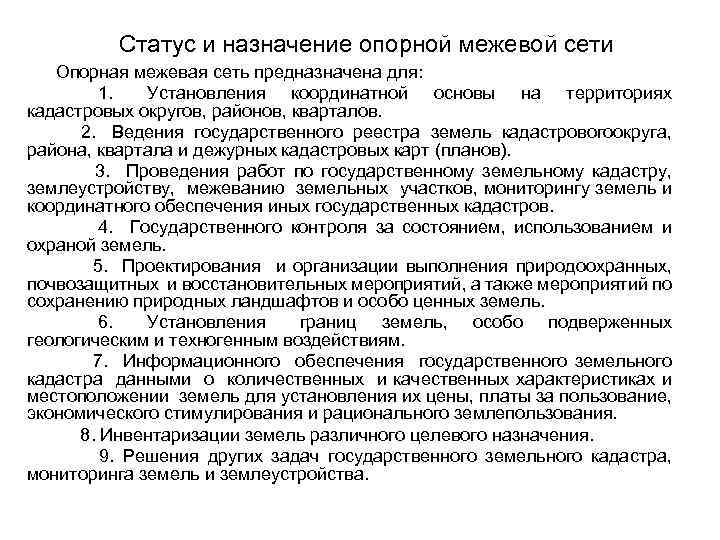

Статус и назначение опорной межевой сети Опорная межевая сеть предназначена для: 1. Установления координатной основы на территориях кадастровых округов, районов, кварталов. 2. Ведения государственного реестра земель кадастровогоокруга, района, квартала и дежурных кадастровых карт (планов). 3. Проведения работ по государственному земельному кадастру, землеустройству, межеванию земельных участков, мониторингу земель и координатного обеспечения иных государственных кадастров. 4. Государственного контроля за состоянием, использованием и охраной земель. 5. Проектирования и организации выполнения природоохранных, почвозащитных и восстановительных мероприятий, а также мероприятий по сохранению природных ландшафтов и особо ценных земель. 6. Установления границ земель, особо подверженных геологическим и техногенным воздействиям. 7. Информационного обеспечения государственного земельного кадастра данными о количественных и качественных характеристиках и местоположении земель для установления их цены, платы за пользование, экономического стимулирования и рационального землепользования. 8. Инвентаризации земель различного целевого назначения. 9. Решения других задач государственного земельного кадастра, мониторинга земель и землеустройства.

Классификация опорной межевой сети и ее точность Опорная межевая сеть подразделяется на два класса, которые обозначаются ОМС 1 И ОМС 2, точность построения которых характеризуется средними квадратическими ошибками взаимного положения смежных пунктов соответственно не более 0, 05 и 0, 10 метра. Опорная межевая сеть создается: ОМС 1 - как правило, в городах для решения задач по установлению (восстановлению) границ городской территории, а также границ земельных участков как объектов недвижимости, находящихся в собственности (пользовании) граждан или юридических лиц. ОМС 2 - в черте других поселений для решения вышеуказанных задач, на землях сельскохозяйственного назначения и других землях для геодезического обеспечения межевания земельных участков, мониторинга и инвентаризации земель, создания базовых межевых карт (планов) и др.

Классификация опорной межевой сети и ее точность Точность высот пунктов ОМС и порядок производства геодезических работ по их определению устанавливаются техническим проектом. Плотность пунктов опорной межевой сети должна обеспечивать необходимую точность последующих работ по государственному земельному кадастру, мониторингу земель и землеустройству и определяется техническим проектом. При этом плотность пунктов ОМС на 1 кв. км должна быть не менее: - четырех - в черте города; - двух - в черте других поселений; - четырех на один населенный пункт - в поселениях площадью менее 2 кв. км; - на землях сельскохозяйственного назначения и других землях число пунктов ОМС устанавливается техническим проектом.

Построение опорной межевой сети выполняется в следующем порядке: - планирование, рекогносцировка и техническое проектирование; - закладка центров пунктов ОМС и устройство внешних знаков; - выполнение геодезических измерений; - полевые вычисления и контроль качества измерений; - математическая обработка результатов измерений; - составление каталога (списка) координат пунктов ОМС и написание технического отсчета.

Построение опорной межевой сети Приборы и инструменты, используемые при создании ОМС, должны соответствовать требованиям государственных стандартов, содержаться и храниться в надлежащих условиях, обеспечивающих их постоянную готовность к работе. Координаты пунктов ОМС, главным образом, определяются по наблюдениям ИСЗ ГЛОНАСС и НАВСТАР в режиме "статика". При развитии ОМС методами триангуляции, полигонометрии, трилатерации и их комбинации конфигурация геодезических сетей, приборы и методики угловых и линейных измерений должны обеспечить требования к точности построения ОМС. Опорная межевая сеть привязывается не менее чем к двум пунктам государственной геодезической сети или ОМС соответствующего класса.

Спутниковый приемник на пункте ОМС

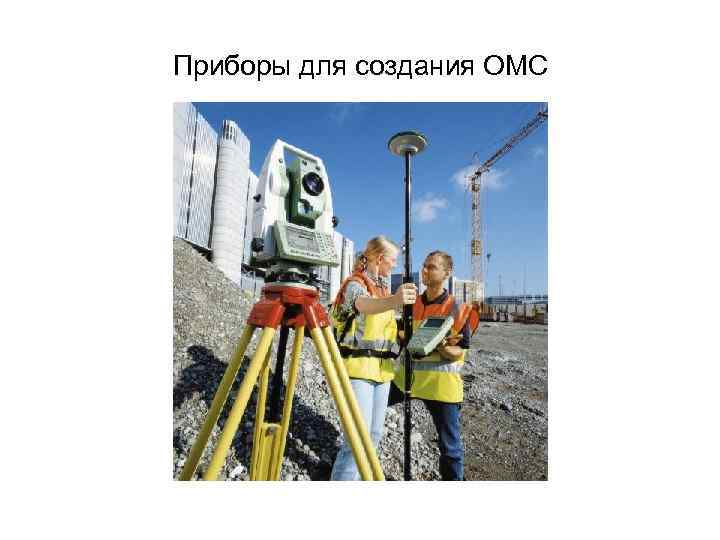

Приборы для создания ОМС

Построение опорной межевой сети Пункты опорной межевой сети на местности закрепляются центрами, обеспечивающими их долговременную сохранность и устойчивость как в плане, так и по высоте. Типы центров регламентируются Росземкадастром. Пункты ОМС следует, как правило, размещать на землях, находящихся в государственной или муниципальной собственности, с учетом их доступности. В других случаях необходимо письменное согласие собственника, владельца или пользователя земельным участком, на котором размещаются пункты ОМС. Отвод земельных участков для этих целей осуществляется в соответствии с законодательством Российской Федерации.

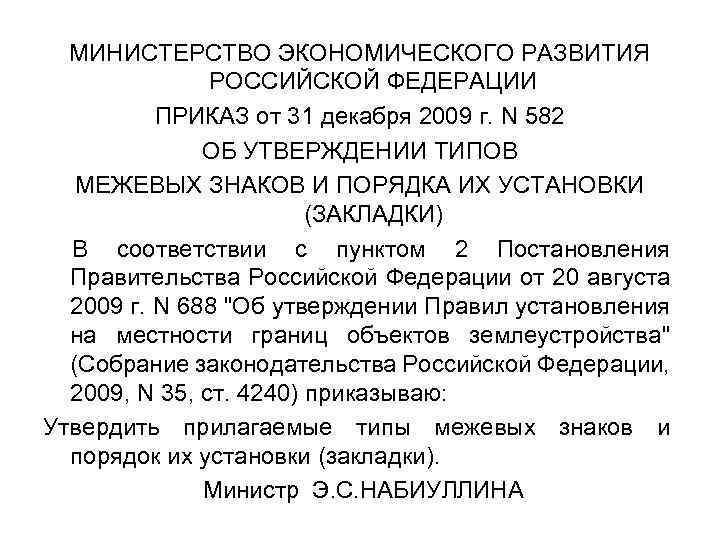

МИНИСТЕРСТВО ЭКОНОМИЧЕСКОГО РАЗВИТИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ПРИКАЗ от 31 декабря 2009 г. N 582 ОБ УТВЕРЖДЕНИИ ТИПОВ МЕЖЕВЫХ ЗНАКОВ И ПОРЯДКА ИХ УСТАНОВКИ (ЗАКЛАДКИ) В соответствии с пунктом 2 Постановления Правительства Российской Федерации от 20 августа 2009 г. N 688 "Об утверждении Правил установления на местности границ объектов землеустройства" (Собрание законодательства Российской Федерации, 2009, N 35, ст. 4240) приказываю: Утвердить прилагаемые типы межевых знаков и порядок их установки (закладки). Министр Э. С. НАБИУЛЛИНА

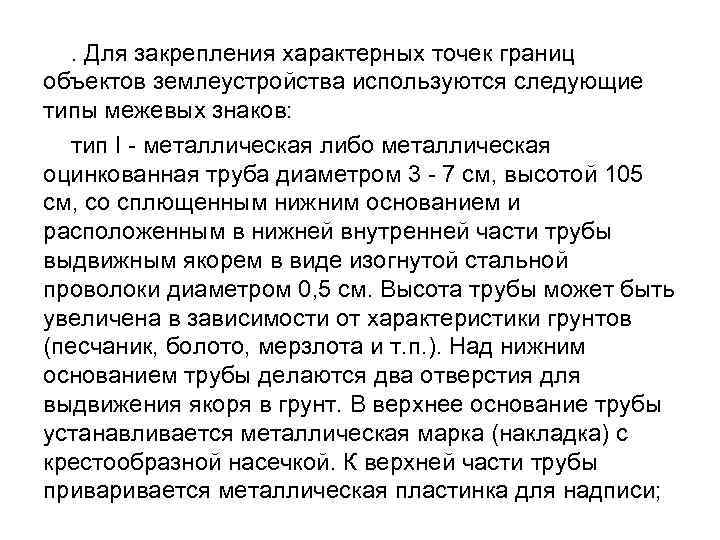

. Для закрепления характерных точек границ объектов землеустройства используются следующие типы межевых знаков: тип I - металлическая либо металлическая оцинкованная труба диаметром 3 - 7 см, высотой 105 см, со сплющенным нижним основанием и расположенным в нижней внутренней части трубы выдвижным якорем в виде изогнутой стальной проволоки диаметром 0, 5 см. Высота трубы может быть увеличена в зависимости от характеристики грунтов (песчаник, болото, мерзлота и т. п. ). Над нижним основанием трубы делаются два отверстия для выдвижения якоря в грунт. В верхнее основание трубы устанавливается металлическая марка (накладка) с крестообразной насечкой. К верхней части трубы привается металлическая пластинка для надписи;

Конструкция центра опорной межевой сети: 1 – марка, 2 – металлическая труба, 3 – отрезок арматуры, 4 – линия глубины промерзания грунта

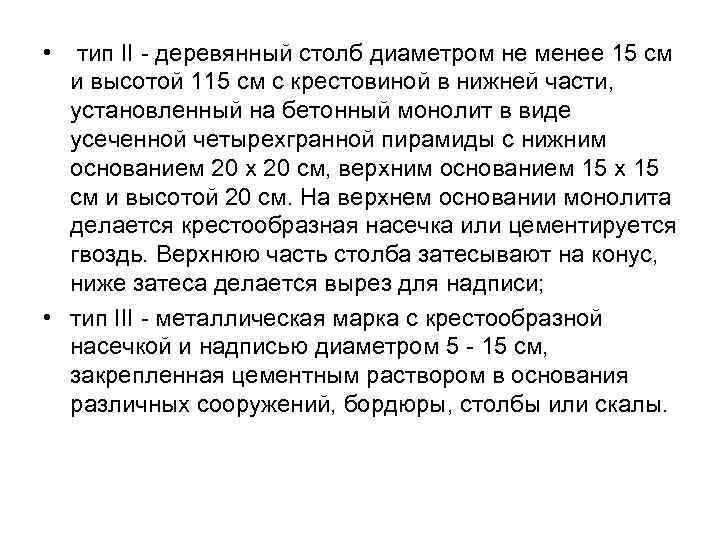

• тип II - деревянный столб диаметром не менее 15 см и высотой 115 см с крестовиной в нижней части, установленный на бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 20 x 20 см, верхним основанием 15 x 15 см и высотой 20 см. На верхнем основании монолита делается крестообразная насечка или цементируется гвоздь. Верхнюю часть столба затесывают на конус, ниже затеса делается вырез для надписи; • тип III - металлическая марка с крестообразной насечкой и надписью диаметром 5 - 15 см, закрепленная цементным раствором в основания различных сооружений, бордюры, столбы или скалы.

деревянный столб

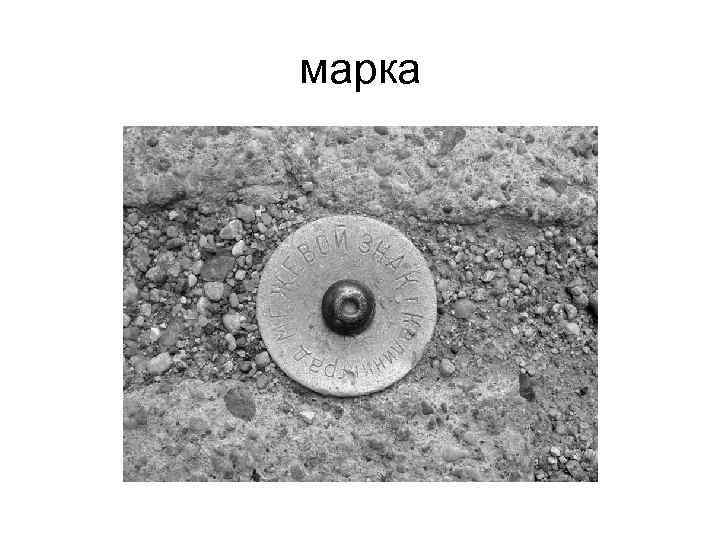

марка

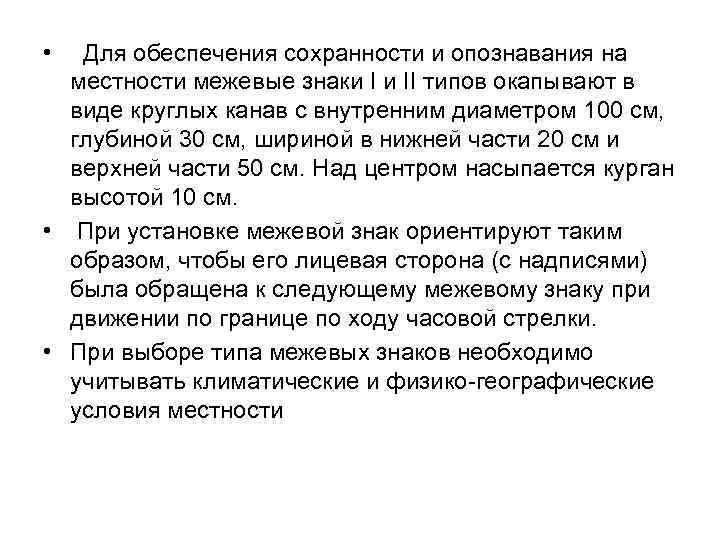

• Для обеспечения сохранности и опознавания на местности межевые знаки I и II типов окапывают в виде круглых канав с внутренним диаметром 100 см, глубиной 30 см, шириной в нижней части 20 см и верхней части 50 см. Над центром насыпается курган высотой 10 см. • При установке межевой знак ориентируют таким образом, чтобы его лицевая сторона (с надписями) была обращена к следующему межевому знаку при движении по границе по ходу часовой стрелки. • При выборе типа межевых знаков необходимо учитывать климатические и физико-географические условия местности

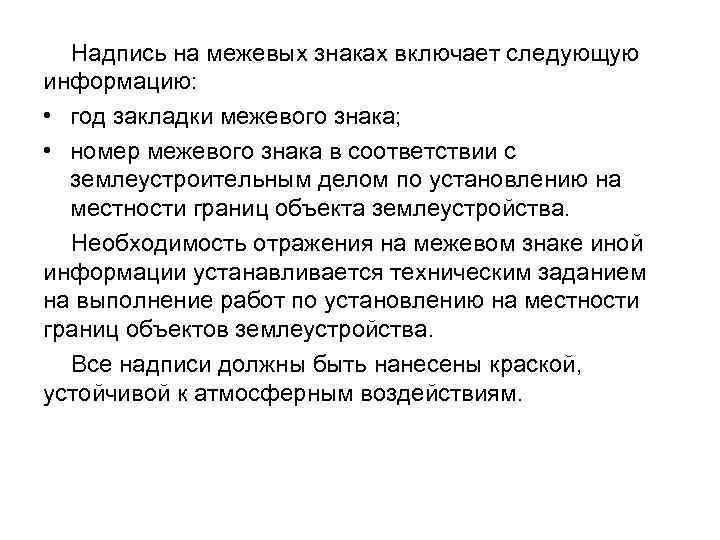

Надпись на межевых знаках включает следующую информацию: • год закладки межевого знака; • номер межевого знака в соответствии с землеустроительным делом по установлению на местности границ объекта землеустройства. Необходимость отражения на межевом знаке иной информации устанавливается техническим заданием на выполнение работ по установлению на местности границ объектов землеустройства. Все надписи должны быть нанесены краской, устойчивой к атмосферным воздействиям.

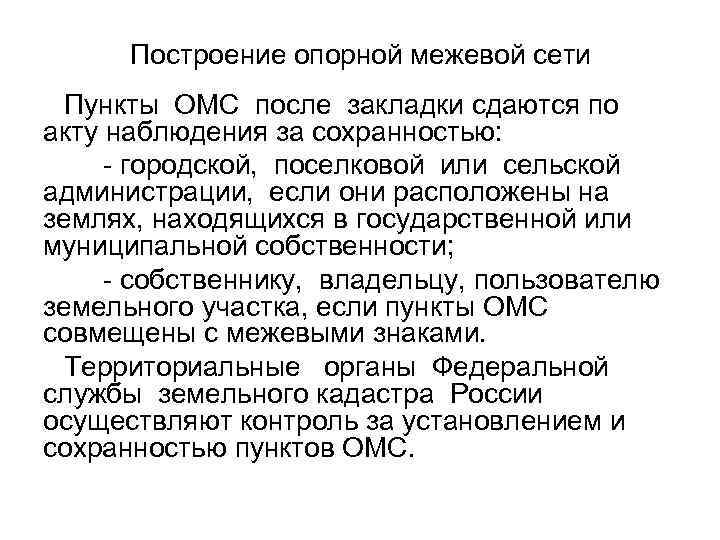

Построение опорной межевой сети Пункты ОМС после закладки сдаются по акту наблюдения за сохранностью: - городской, поселковой или сельской администрации, если они расположены на землях, находящихся в государственной или муниципальной собственности; - собственнику, владельцу, пользователю земельного участка, если пункты ОМС совмещены с межевыми знаками. Территориальные органы Федеральной службы земельного кадастра России осуществляют контроль за установлением и сохранностью пунктов ОМС.

Центры ОМС

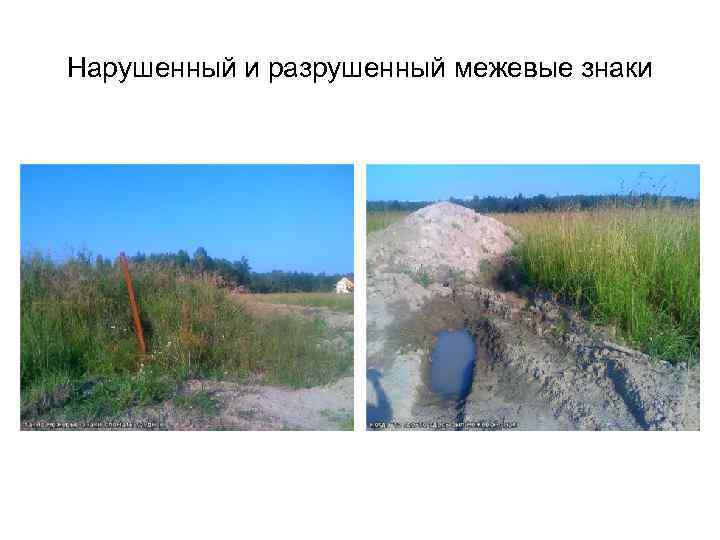

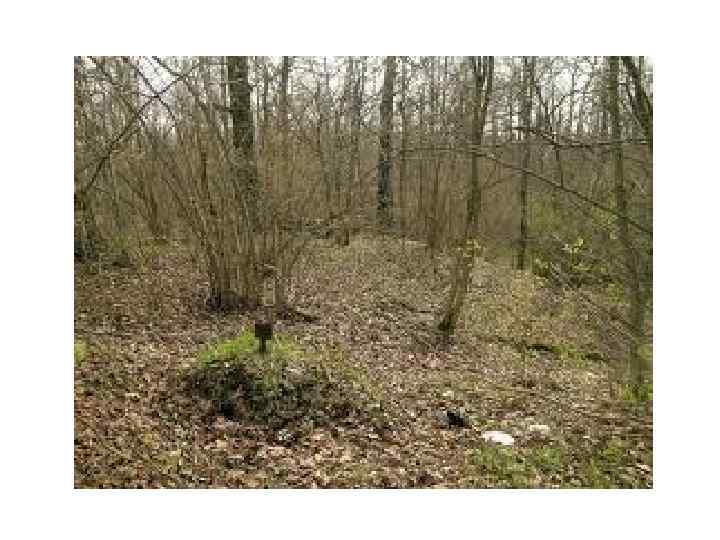

Нарушенный и разрушенный межевые знаки

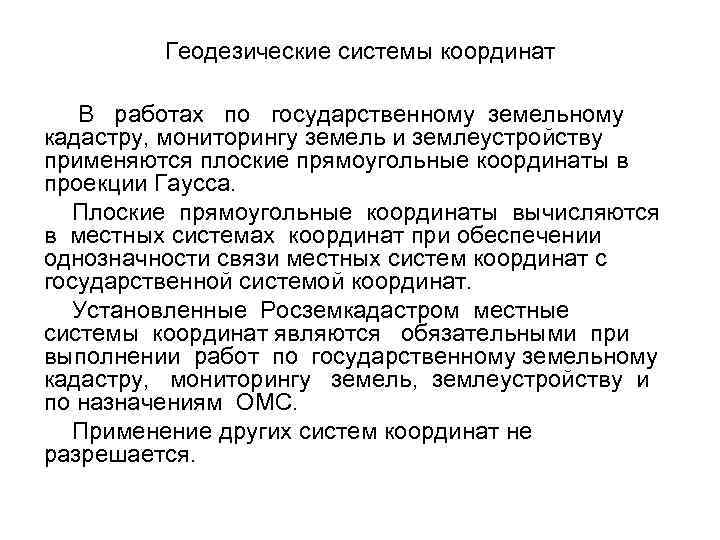

Геодезические системы координат В работах по государственному земельному кадастру, мониторингу земель и землеустройству применяются плоские прямоугольные координаты в проекции Гаусса. Плоские прямоугольные координаты вычисляются в местных системах координат при обеспечении однозначности связи местных систем координат с государственной системой координат. Установленные Росземкадастром местные системы координат являются обязательными при выполнении работ по государственному земельному кадастру, мониторингу земель, землеустройству и по назначениям ОМС. Применение других систем координат не разрешается.
