Геодезические разбивочные работы.
ГЕОДЕЗИЧЕСКИЕ РАЗБИВОЧНЫЕ РАБОТЫ l l l l Приступая к строительству, составленный проект необходимо перенести на местность. Определение и закрепление на местности точек, линий и плоскостей, определяющих плановое и высотное положение сооружения и его размеры, называют разбивкой сооружения, или вынесением проекта в натуру. Положение проектных точек сооружения устанавливают, используя существующие на местности точки, координаты которых известны. Такими точками чаще всего являются пункты геодезической сети, но могут быть использованы также и построенные ранее сооружения. Основными этапами работ, выполняемых для вынесения проекта сооружения в натуру, являются: - создание геодезической разбивочной сети; - геодезическая подготовка проекта; - разбивочные работы непосредственно в ходе строительства; - геодезический контроль строительно-монтажных работ.
Создание геодезической разбивочной сети. l l l Основой для разбивочных работ служит создаваемая на территории строительства геодезическая разбивочная сеть. Вид этой сети зависит от характера местности, формы и размеров сооружения, требуемой точности вынесения проекта на местность. Так, плановой разбивочной сетью при строительстве железной или автомобильной дороги служит проложенный вдоль ее трассы теодолитный ход. При крупном промышленном строительстве разбивочную сеть проектируют на генплане, а затем переносят на местность в виде строительной сетки – системы квадратов и прямоугольников, стороны которых кратны 50, 100 или 250 м и параллельны осям основных зданий. Так же направлены и координатные оси x, y местной системы координат. Наличие закрепленной на местности строительной сетки существенно упрощает последующие разбивочные работы.
Создание геодезической разбивочной сети.
Создание геодезической разбивочной сети. l l Для создания высотной геодезической основы на строительной площадке закладывают постоянные и временные рабочие реперы. Для определения их отметок от реперов государственной нивелирной сети к рабочим реперам прокладывают ходы геометрического нивелирования. Создавать разбивочную сеть должен заказчик строительства, и выполняется эта работа на этапе изысканий. В начале строительства созданную сеть (закрепленные на местности пункты и реперы, каталог их координат и высот) представитель заказчика передает по акту представителю строительной организации.
Геодезическая подготовка проекта для выноса его на местность. l l Геодезическую подготовку проекта выполняют на этапе проектирования сооружения. Задачей геодезической подготовки проекта является разработка конкретных способов разбивки сооружения на местности, выбор средств и методов измерений, определение необходимой точности работ. При этом составляют разбивочные чертежи и вычисляют разбивочные элементы.
Геодезическая подготовка проекта для выноса его на местность.
Геодезическая подготовка проекта для выноса его на местность. l Разбивочные элементы углы и расстояния – рассчитывают по координатам точек. l При расчете разбивочных элементов используют координаты двух видов точек координаты существующих пунктов разбивочной сети (A и B) и координаты проектных пунктов (P). Координаты пунктов разбивочной сети известны, они имеются в каталоге координат пунктов геодезической сети. Координаты проектных пунктов берут из материалов проекта, пользуясь одним из следующих способов. l l Графический способ. Аналитический способ. l Графоаналитический способ. l

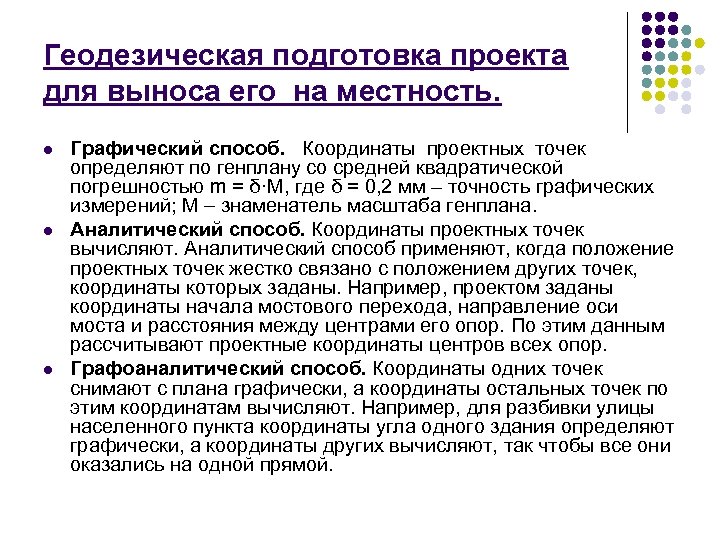

Геодезическая подготовка проекта для выноса его на местность. l l l Графический способ. Координаты проектных точек определяют по генплану со средней квадратической погрешностью m = δ·М, где δ = 0, 2 мм – точность графических измерений; М знаменатель масштаба генплана. Аналитический способ. Координаты проектных точек вычисляют. Аналитический способ применяют, когда положение проектных точек жестко связано с положением других точек, координаты которых заданы. Например, проектом заданы координаты начала мостового перехода, направление оси моста и расстояния между центрами его опор. По этим данным рассчитывают проектные координаты центров всех опор. Графоаналитический способ. Координаты одних точек снимают с плана графически, а координаты остальных точек по этим координатам вычисляют. Например, для разбивки улицы населенного пункта координаты угла одного здания определяют графически, а координаты других вычисляют, так чтобы все они оказались на одной прямой.
Геодезическая подготовка проекта для выноса его на местность. l Результатом геодезической подготовки проекта являются разбивочные чертежи, на которых показывают пункты геодезической сети, проектные точки сооружения и рассчитанные разбивочные элементы. При значительном объеме материалов их представляют в виде сводного документа – проекта производства геодезических работ

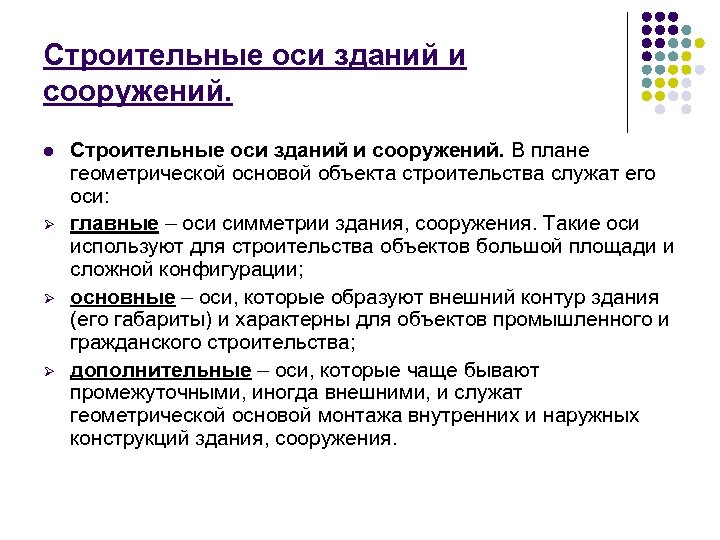

Строительные оси зданий и сооружений. l Ø Ø Ø Строительные оси зданий и сооружений. В плане геометрической основой объекта строительства служат его оси: главные – оси симметрии здания, сооружения. Такие оси используют для строительства объектов большой площади и сложной конфигурации; основные – оси, которые образуют внешний контур здания (его габариты) и характерны для объектов промышленного и гражданского строительства; дополнительные – оси, которые чаще бывают промежуточными, иногда внешними, и служат геометрической основой монтажа внутренних и наружных конструкций здания, сооружения.
Строительные оси зданий и сооружений.
Разбивочные работы. l l В разбивочных работах различают два этапа – разбивку главных или основных осей сооружения и детальную разбивку. Разбивку главных осей выполняют, как правило, измерениями от пунктов геодезической сети или от существующих сооружений. Детальная разбивка сооружения выполняется от основных его осей. Наприме, разбивку земляного полотна дороги выполняют измерениями от закрепленной ее оси, разбивку опорных частей на мостовой опоре измерениями от ранее разбитых осей опоры – продольной и поперечной. Детальную разбивку выполняют, как правило, с более высокой точностью, так как она должна обеспечить точное взаимное положение отдельных частей сооружения. Точность детальной разбивки зависит от требований к точности строительномонтажных работ, которая регламентируется соответствующими строительными нормами и правилами (СП 126. 13330. 2012 Геодезические работы в строительстве).
Разбивочные работы.
Горизонтальная разбивка сооружений Вынесение в натуру проектного угла.
Горизонтальная разбивка сооружений Вынесение в натуру проектного угла. l l При разбивке угла β опираются на закрепленные на местности точку A – вершину угла и направление AB – одну из сторон угла. На пункте А устанавливают теодолит, наводят трубу на пункт B и берут отсчет по горизонтальному кругу. Затем поворачивают алидаду и устанавливают отсчет на горизонтальном круге, равный сумме ранее взятого отсчета и угла β. В направлении визирной оси на проектном удалении от точки A фиксируют на местности точку M, закрепляя построенный угол. Для контроля и ослабления погрешностей измерений построение угла повторяют при другом положении вертикального круга теодолита. За окончательное положение точки М принимают среднее из результатов построения при двух положениях вертикального круга. Когда требуется повысить точность построения угла, применяют метод редуцирования. Построенный на местности угол β измеряют несколькими приемами и находят его среднее значение βизм, которое будет отличаться от проектного значения βпр. Зная расстояние d и разность Δβ=βпр βизм, вычисляют длину малого отрезка u=dΔβ/ρ, где Δβ и ρ выражено в угловых секундах (ρ = 206265``), и смещают на эту величину точку М перпендикулярно к направлению АМ в точку М 0. При u> 0 точку М смещают в сторону увеличения угла, а при u < 0 в сторону его уменьшения.
Горизонтальная разбивка сооружений Вынесение в натуру проектного расстояния.
Горизонтальная разбивка сооружений Вынесение в натуру проектного расстояния. l l От закрепленной на местности точки A в заданном направлении откладывают отрезок, горизонтальное проложение которого равно заданному проектному расстоянию dпр. Конец построенного отрезка M закрепляют. Если требуется повысить точность построения, отрезок АМ тщательно измеряют и исправляют необходимыми поправками. При этом, как правило, оказывается, что измеренное расстояние dизм не равно проектному dпр. Тогда вычисляют величину поправки домера, который откладывают от конца отрезка М при положительном знаке вперед, при отрицательном – назад. Полученную точку M 0 закрепляют. Δd = dпр dизм,
Горизонтальная разбивка сооружений Способы горизонтальной разбивки сооружений. l l Способ полярных координат. Положение проектной точки C на местности находят путем построения на геодезическом пункте A угла β и отложения горизонтального расстояния S. Проектные значения разбивочных элементов (угла β и расстояния S) вычисляют по проектным координатам точки C и известным координатам пункта A. Способ полярных координат нашел особенно широкое применение с появлением электронных тахеометров, позволяющих одним прибором одновременно отложить и проектный угол β, и расстояние d.
Горизонтальная разбивка сооружений Способы горизонтальной разбивки сооружений. l l Способ линейной засечки. Положение точки Р находят, откладывая одновременно два проектных расстояния d 1 и d 2 от пунктов сети А и В. Способ удобен, когда для отложения расстояний пользуются мерными приборами (рулетками, лентами), а расстояния d 1 и d 2 не превышают длины мерного прибора.
Горизонтальная разбивка сооружений Способы горизонтальной разбивки сооружений. l Способ прямой угловой засечки. На местности, на опорных пунктах A и B теодолитом откладывают углы β 1 и β 2. В пересечении двух направлений – сторон построенных углов – находят положение точки K.
Горизонтальная разбивка сооружений Способы горизонтальной разбивки сооружений. l Способ прямоугольных координат применяют, когда на местности закреплены координатные оси, например, линии строительной сетки. Для построения требуется определить приращения координат точек. Далее одно из приращений откладывают по линии сетки, а другое – перпендикулярно ей.
Горизонтальная разбивка сооружений Способы горизонтальной разбивки сооружений. l Способ створной засечки применяют, если на местности построена строительная сетка. Для определения положения точки по двум сторонам строительной сетки откладывают отрезки Δx, по двум другим сторонам – отрезки Δy. Положение точки определяется пересечением двух створов, для чего через зафиксированные на сторонах сетки точки натягивают две монтажные проволоки.
Вертикальная разбивка сооружений Вынесение в натуру проектных отметок. l l Для выноса в натуру заданной проектной отметки Hпр устанавливают нивелир посередине между репером и местом, куда надо вынести проектную отметку. Взяв отсчет a по черной стороне рейки, установленной на репере, вычисляют высоту горизонта нивелира. Отняв от высоты горизонта нивелира заданную проектную отметку Hпр, находят такой отсчет по рейке b, при котором пятка рейки расположена на проектной отметке: b = Hг Hпр. l Для закрепления точки на местности в землю забивают кол или арматурный штырь на такую глубину, чтобы отсчет по рейке, установленной на кол, был равен b.
Вертикальная разбивка сооружений Передача отметки на дно котлована. l На краю котлована подвешивают на кронштейне рулетку cd с грузом 5 или 10 кг. Между репером Rp и рулеткой устанавливают нивелир и берут отсчеты: a по черной стороне рейки, поставленной на репер, и с по рулетке. Нивелиром, расположенным в котловане, берут отсчеты: d по рулетке и b по рейке. Отметка точки K в котловане определяется по формуле НK = HRp + a – (d с) – b. l Для контроля все отсчеты берут по два–три раза и в обработку принимают средние значения. В отсчеты по рулетке вводят поправки за температуру и компарирование.
Вертикальная разбивка сооружений Передача отметок на высокие части сооружения. l Передача отметки с помощью рулетки и нивелира. Подвешивают рулетку. Внизу нивелиром берут отсчеты: a по рейке, стоящей на репере Rp, и d по рулетке. Наверху нивелиром берут отсчеты: с – по рулетке и t – по рейке, установленной на точке T, высоту которой определяют. Отметка точки T равна:
Вертикальная разбивка сооружений Передача отметок на высокие части сооружения. l l Передача отметки с помощью лазерной рулетки и нивелира. Лазерной рулеткой 1 измеряют длину L отвесной линии между закрепленной внизу точкой 3 (верхом кола, штыря или пластины) и нижней поверхностью закрепленной наверху пластины 2. Нивелиром на станции N 1 измеряют превышение h 1 точки 3 над репером и на станции N 2 превышение h 2 определяемой точки T над нижней плоскостью пластины 2. Высота точки T определится по формуле: HT = HRp + h 1 + L + h 2.
Вертикальная разбивка сооружений Передача отметки электронным тахеометром
Вертикальная разбивка сооружений Передача отметки электронным тахеометром l Ø Ø Ø l На репере или иной точке с известной отметкой устанавливают электронный тахеометр. На точке, высоту которой требуется определить, устанавливают отражатель. Наведя трубу тахеометра на отражатель, выполняют измерения и по формуле тригонометрического нивелирования вычисляют высоту HT точки, на которой установлен отражатель: l HT = HRp + Ssin + k l, S – наклонное расстояние; – угол наклона; k – высота прибора; l – высота отражателя. Электронным тахеометром вычисления выполняются автоматически.
Вертикальная разбивка сооружений Вынос в натуру линии с проектным уклоном. l l l Линию с заданным уклоном разбивают при сооружении дорожного полотна, укладке трубопроводов, устройстве канав и пр. Во всех этих случаях, кроме проектного уклона i, известно положение исходной точки A и направление створа линии. Вынос линии проектного уклона с помощью нивелира. Зная отметку HA исходной точки, уклон i и горизонтальные расстояния d 1, d 2, d 3 …, вычисляют проектные отметки в точках 1, 2, 3 по формуле: Hk = HA + i dk (k = 1, 2, 3 …) И выносят эти точки в натуру с помощью нивелира. Для этого вычисляют отметку горизонта нивелира: Hг = HA + a, Затем в каждой точке k (k = 1, 2, 3 …) забивают кол на такую глубину, чтобы отсчет по черной стороне рейки, поставленной на кол, был равен: b = Hг Hk. Верхний срез кола зафиксирует точку с проектной отметкой Hk.
Вертикальная разбивка сооружений Вынос в натуру линии с проектным уклоном.
Вертикальная разбивка сооружений Вынос в натуру линии с проектным уклоном. l l l Вынос линии проектного уклона с помощью теодолита. Теодолит устанавливают в начальной точке A. Вычисляют угол наклона ν, соответствующий проектному уклону i (tgν=i), и отсчет по вертикальному кругу, соответствующий углу наклона с учетом места нуля М 0. Для теодолита Т 30 этот отсчет равен Л = ν + М 0 (при положении "круг лево") или П = М 0 ν (при положении "круг право"). Установив на вертикальном круге вычисленный отсчет, придают визирной оси нужный наклон. На рейке откладывают высоту теодолита «c» над колом A. В точках 1, 2, 3… забивают колья на такую глубину, чтобы отсчет по рейке, поставленной на кол, равнялся «c» .
Вертикальная разбивка сооружений Вынос в натуру линии с проектным уклоном.
Передача осей на высокие сооружения. l l Для передачи осей на сооружения применяют методы наклонного и вертикального проецирования. Наклонное проецирование выполняют с помощью теодолита, установленного на оси сооружения. Например, при установке колонны зрительную трубу теодолита наводят на осевую риску 1 и, подняв трубу до монтажного горизонта, контролируют установку колонны в такое положение, чтобы осевая риска 2 была видна в центре сетки нитей. Правильность установки колонны проверяют при другом положении вертикального круга теодолита.
Передача осей на высокие сооружения. l Вертикальное проецирование выполняют с помощью оптических или лазерных приборов вертикального проектирования. Прибор центрируют на точке, фиксирующей ось на исходном (нижнем) горизонте. Наверху, над отверстием в перекрытии монтажного горизонта, крепят пластину из оргстекла, и на ней по указаниям находящегося у прибора наблюдателя отмечают проекцию точки. Применяя лазерный прибор, точку на оргстекле отмечают в центре светового пятна от лазерного луча.
Передача осей на высокие сооружения. l l Способ бокового нивелирования широко применяют для выноса осей при детальной разбивке и для установки строительных конструкций в проектное положение. По линии, параллельной основной оси АВ, оптическим визированием, например теодолитом, задается створ А'В'. Расстояние l выбирают в пределах 1 - 2 м, исходя из удобства производства разбивочных работ. Положение оси конструкции определяют при помощи горизонтально устанавливаемой нивелирной рейки. При отсчете по рейке l, равном расстоянию, параллельного створа А'В' от оси АВ, пятка рейки определяет положение этой оси в данном месте.
Геодезические работы в строительстве

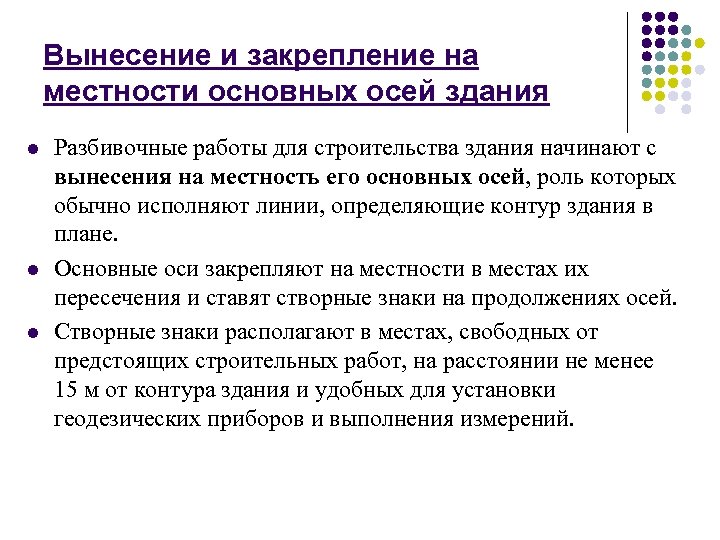

Вынесение и закрепление на местности основных осей здания l l l Разбивочные работы для строительства здания начинают с вынесения на местность его основных осей, роль которых обычно исполняют линии, определяющие контур здания в плане. Основные оси закрепляют на местности в местах их пересечения и ставят створные знаки на продолжениях осей. Створные знаки располагают в местах, свободных от предстоящих строительных работ, на расстоянии не менее 15 м от контура здания и удобных для установки геодезических приборов и выполнения измерений.
Вынесение и закрепление на местности основных осей здания Схема вынесения и закрепления на местности основных осей здания: пункт разбивочной сети; знак закрепления основной оси здания
Вынесение и закрепление на местности основных осей здания
Вынесение и закрепление на местности основных осей здания
Вынесение и закрепление на местности основных осей здания l l l Положение точек закрепления осей определяют в ходе составления проекта, где указывают их проектные координаты x, y, выраженные в единой для проекта системе координат. В этой же системе координат должны быть выражены и координаты пунктов геодезической разбивочной сети. На местность точки закрепления осей выносят обычно способом полярных координат. Правильность выноса точки контролируют измерениями с другого пункта сети с вычислением фактически полученных координат точки. Закрепление точек выполняют: в земле обрезком рельса, штыря или трубы с бетонным якорем, на существующих сооружениях специальными марками. По результатам закрепления осей составляют акт разбивки осей здания и исполнительный чертеж.
Геодезические работы при нулевом цикле строительства здания l l Устройство котлована. Для отрывки котлована контур верхней его бровки обозначают кольями на земле и рисками на обноске, если она построена. В процессе рытья котлована с помощью нивелира относительно временного репера определяют текущую глубину выемки и следят, чтобы не было углублений ниже проектной отметки его дна. Для контроля отметки дна проверяют относительно второго репера. Нижний контур котлована должен соответствовать проектному очертанию и размерам. После окончания рытья на дне котлована закладывают временные реперы из расчета, чтобы высотная разбивка фундаментов производилась от двух реперов при длине визирного луча нивелира до 50– 75 м, и затем определяют их отметки.

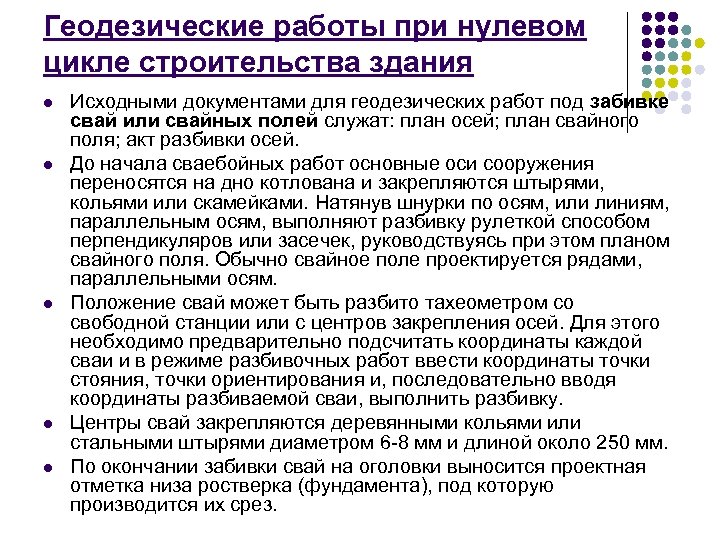

Геодезические работы при нулевом цикле строительства здания l l l Исходными документами для геодезических работ под забивке свай или свайных полей служат: план осей; план свайного поля; акт разбивки осей. До начала сваебойных работ основные оси сооружения переносятся на дно котлована и закрепляются штырями, кольями или скамейками. Натянув шнурки по осям, или линиям, параллельным осям, выполняют разбивку рулеткой способом перпендикуляров или засечек, руководствуясь при этом планом свайного поля. Обычно свайное поле проектируется рядами, параллельными осям. Положение свай может быть разбито тахеометром со свободной станции или с центров закрепления осей. Для этого необходимо предварительно подсчитать координаты каждой сваи и в режиме разбивочных работ ввести координаты точки стояния, точки ориентирования и, последовательно вводя координаты разбиваемой сваи, выполнить разбивку. Центры свай закрепляются деревянными кольями или стальными штырями диаметром 6 -8 мм и длиной около 250 мм. По окончании забивки свай на оголовки выносится проектная отметка низа ростверка (фундамента), под которую производится их срез.
Геодезические работы при нулевом цикле строительства здания Перенос осей свай с обноски на дно котлована 1 - точки оси здания на обноске; 1' - точки оси свай на обноске; 2 - проволока, протянутая по оси свай; 3 - точки пересечения осей свай; 4 - отвесы в точках пересечения осей; 5 - штыри в точках пересечения осей свай на дне котлована; 6 - диагональ для контрольных промеров правильности переноса с осей на дно котлована
Геодезические работы при нулевом цикле строительства здания - расстояния от точек пересечения до центров забиваемых свай в поперечном (а) и продольном (в) направлениях; - диагонали для контрольных промеров правильности разбивки осей 1 - стальная проволока; 2 - штыри в точках пересечения осей сваи на дне котлована
Геодезические работы при нулевом цикле строительства здания l l l При устройстве ростверка (опорной железобетонной конструкции по верху свай, выполняющей функцию балки под стеной) над сваями ставят опалубку с боковыми отклонениями не более ± 10 мм. Опалубку заполняют бетонной смесью, ее поверхность выравнивают на проектной отметке. На поверхность готового ростверка выносят риски основных и дополнительных осей возводимого сооружения.
Геодезические работы при нулевом цикле строительства здания l l l Разбивки для монтажа сборных фундаментов под колонны и оборудование. Разбивки выполняют после изготовления и уплотнения песчаной или песчано-гравийной подушки, выведенной на проектную отметку с допустимой погрешностью – 10 мм. Оси фундаментов переносят в котлован на устойчивые временные знаки (колья, стержни, скобы и др. ). На фундаментные блоки наносят риски для совмещения блоков с осями фундаментов и для монтажа стакана, после чего фундаменты собирают в котловане.
Геодезические работы при нулевом цикле строительства здания Геодезическая разбивка мест установки фундаментов 1 - обноска; 2, 8 - риска; 3 - проволока; 4 - положение разбивочных осей на обноске; 5 - отвес; 6 - колышки; 7 - фундамент
Геодезические работы при нулевом цикле строительства здания l l l Разбивки для устройства ленточных фундаментов. На дно котлована переносят точки пересечения основных осей: для объектов длиной до 100– 140 м – с помощью проволок, закрепленных на обноске и отвесов, для крупных сооружений – с помощью теодолита. Проектную поверхность основания (песчаной подушки) обозначают колышками, выставленными с помощью нивелира и рейки относительно реперов, установленных на дне котлована. После подсыпки песка на дно котлована проверяют фактическую отметку его поверхности, которая допускается ниже проектной отметки на – 10 мм. Подготовка фундаментных блоков к монтажу включает нанесение на них краской осевых рисок. На подготовленное основание устанавливают угловые фундаментные блоки, совмещая осевые риски с соответствующими осями здания. Допустимое отклонение риски от оси равно ± 10 мм. Через 10– 20 м по рискам устанавливают маячные блоки. Вдоль угловых и маячных блоков натягивают проволоку-причалку для монтажа промежуточных блоков.
Геодезические работы при нулевом цикле строительства здания
Геодезические работы при нулевом цикле строительства здания l Разбивки для строительства монолитных фундаментов. Такие разбивки выполняют на поверхности песчаной подушки, выведенной на проектную отметку. В котлован проецируют оси фундаментов и закрепляют их через 1– 2 м стержнями или рисками на вбитых в основание колышках. Внутренние поверхности стен опалубки устанавливают на проектных расстояниях от оси фундамента. l По окончании заполнения опалубки бетонной смесью ее поверхность выравнивают на проектной отметке, заданной маяками на опалубке или торцами стальных штырей, вдавленных в бетон с контролем по нивелиру и рейке.

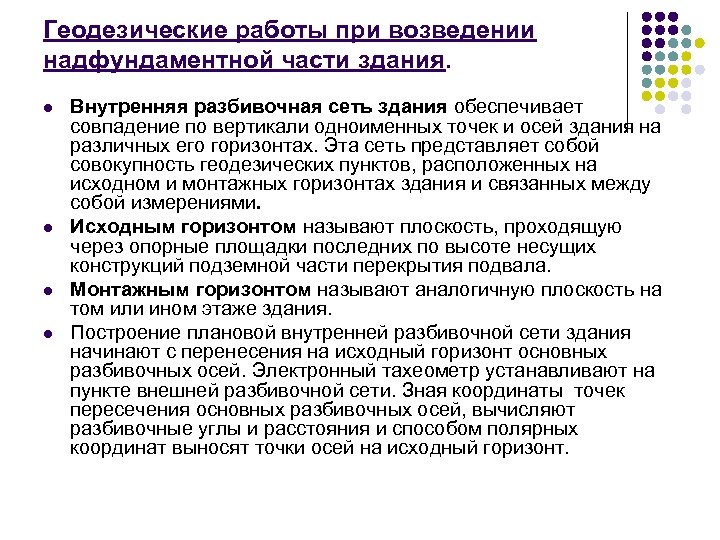

Геодезические работы при возведении надфундаментной части здания. l l Внутренняя разбивочная сеть здания обеспечивает совпадение по вертикали одноименных точек и осей здания на различных его горизонтах. Эта сеть представляет собой совокупность геодезических пунктов, расположенных на исходном и монтажных горизонтах здания и связанных между собой измерениями. Исходным горизонтом называют плоскость, проходящую через опорные площадки последних по высоте несущих конструкций подземной части перекрытия подвала. Монтажным горизонтом называют аналогичную плоскость на том или ином этаже здания. Построение плановой внутренней разбивочной сети здания начинают с перенесения на исходный горизонт основных разбивочных осей. Электронный тахеометр устанавливают на пункте внешней разбивочной сети. Зная координаты точек пересечения основных разбивочных осей, вычисляют разбивочные углы и расстояния и способом полярных координат выносят точки осей на исходный горизонт.

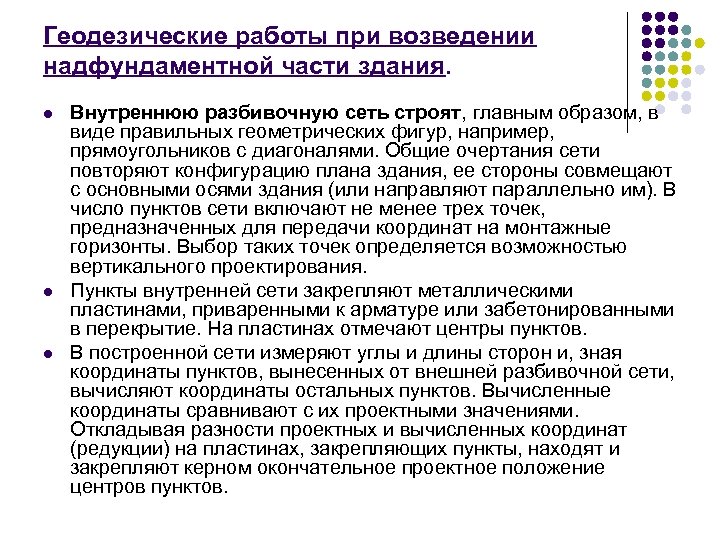

Геодезические работы при возведении надфундаментной части здания. l l l Внутреннюю разбивочную сеть строят, главным образом, в виде правильных геометрических фигур, например, прямоугольников с диагоналями. Общие очертания сети повторяют конфигурацию плана здания, ее стороны совмещают с основными осями здания (или направляют параллельно им). В число пунктов сети включают не менее трех точек, предназначенных для передачи координат на монтажные горизонты. Выбор таких точек определяется возможностью вертикального проектирования. Пункты внутренней сети закрепляют металлическими пластинами, приваренными к арматуре или забетонированными в перекрытие. На пластинах отмечают центры пунктов. В построенной сети измеряют углы и длины сторон и, зная координаты пунктов, вынесенных от внешней разбивочной сети, вычисляют координаты остальных пунктов. Вычисленные координаты сравнивают с их проектными значениями. Откладывая разности проектных и вычисленных координат (редукции) на пластинах, закрепляющих пункты, находят и закрепляют керном окончательное проектное положение центров пунктов.
Геодезические работы при возведении надфундаментной части здания. l l l Перенос осей на монтажные горизонты При возведении зданий высотой до 50 м передачу осей на монтажные горизонты производят методом вертикальной плоскости с помощью теодолита относительно осевых пунктов, расположенных вне контура здания. Для строительства зданий и сооружений высотой свыше 50 м осевые точки проецируют на монтажный горизонт вертикальным оптическим или лазерным лучом относительно пунктов внутренней геодезической разбивочной основы. Для реализации метода еще на стадии проектирования объекта определяют места закладки на исходном горизонте пунктов внутренней геодезической основы и соответствующих геодезических отверстий в междуэтажных перекрытиях. Прибор вертикального проектирования 1 центрируют над точкой сети на исходном горизонте. На монтажном горизонте над отверстием в перекрытии укрепляют прозрачную палетку 2 с оцифрованной координатной сеткой. Отсчеты по палетке берут при четырех положениях прибора, поворачивая его каждый раз на 90 градусов. За положение точки принимают соответствующее среднее. Опираясь на точки, вынесенные методом вертикального проектирования, строят внутреннюю сеть данного монтажного горизонта методами, аналогичными применявшимся на исходном горизонте.
Геодезические работы при возведении надфундаментной части здания.
Геодезические работы при возведении надфундаментной части здания. l l Передача отметок на исходный и монтажные горизонты На каждом горизонте устраивают не менее двух рабочих реперов, опираясь на которые в последующем ведут все высотные разбивки. Отметку рабочего репера на исходном горизонте определяют с помощью ходов геометрического нивелирования, проложенных для контроля от двух исходных реперов разбивочной сети. Отметки рабочих реперов на монтажном горизонте определяют также с контролем, применяя один из следующих методов.
Геодезические работы при возведении надфундаментной части здания. l l l Разбивки планового и высотного положения ограждающих панелей на монтажном горизонте. Плановое положение стеновых панелей на монтажном горизонте определяется относительно монтажных рисок на разметочной оси, отнесенной от основной оси. Высотная подготовка монтажа панелей начинается с нивелирования поверхности перекрытия на монтажном горизонте. Отметку наиболее высокой точки перекрытия принимают как опорную (Но), и относительно нее выставляют маяки с погрешностью не более ± 2 мм для выравнивания слоя строи- тельного раствора под монтируемые панели. Устанавливая панели на слой раствора, их совмещают со строительной осью с помощью монтажных угольников. Вертикальность стеновых панелей выверяют с помощью нитяного отвеса и линейки, специальных реек с уровнем или с помощью других устройств. Точность контрольных измерений должна быть равна точности разбивочных работ и соответствовать требованиям точности соответствующих строительных норм.
Геодезические работы при возведении надфундаментной части здания.
Геодезические работы при возведении надфундаментной части здания. l l Геометрический контроль кладки каменных стен. Вертикальность кладки стен из кирпичей и блоков в пределах двух этажей рекомендуется проверять отвесом. От нити отвеса по перпендикуляру с помощью линейки определяются расстояния до стены. Измерения следует выполнять в наиболее характерных точках стены или через равные промежутки. Постоянство расстояний от нити отвеса до соответствующих частей стены здания отвечает вертикальности плоскости стены. Вертикальность поверхностей и точность углов кладки, горизонтальность ее рядов следует проверять не реже двух раз на 1 м высоты кладки. По окончании кладки каждого этажа необходимо проверять соответствие полученного горизонта проектному геометрическим нивелированием через 5– 6 м. При возведении здания, сооружения в кирпичном исполнении проверяют толщину возводимых стен (шаблоном-рейкой с вырезом на толщину стены).
Геодезические работы при возведении надфундаментной части здания. l Геодезические работы при монтаже каркасных зданий.
Геодезические работы при возведении надфундаментной части здания. l l На стаканах фундаментов должны быть нанесены монтажные риски (для железобетонных колонн). На анкерные болты фундаментов выше опорных плит наносят черту, обозначающую проектную отметку (для металлических колонн). От отметки откладывают вдоль вертикали проектные расстояния до опорных плит колонн и отмечают их рисками, по которым затем ведут рихтовку опор под колонны. На боковой грани каждой колонны это целое число метров маркируют горизонтальной чертой с помощью стойкой краски. Сразу после установки колонны в стакан проверяют ее положение по высоте. Для этого нивелируют замаркированные. Если нужно, выполняют высотную рихтовку колонн. Отклонение оси колонны от разбивочной оси не должно превышать допусков. В зависимости от высоты колонн выбирают технические средства для их установки по вертикали. Вертикальность колонн высотой до 3 м проверяют отвесом, свыше 3 м – теодолитом или лазерным прибором. В случае применения теодолита вертикальность ряда колонн проверяют боковым нивелированием.
Геодезические работы при возведении надфундаментной части здания.

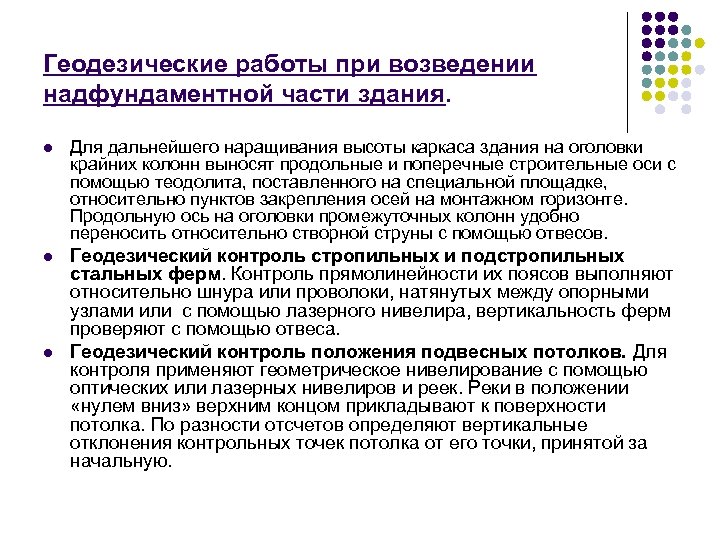

Геодезические работы при возведении надфундаментной части здания. l Для дальнейшего наращивания высоты каркаса здания на оголовки крайних колонн выносят продольные и поперечные строительные оси с помощью теодолита, поставленного на специальной площадке, относительно пунктов закрепления осей на монтажном горизонте. Продольную ось на оголовки промежуточных колонн удобно переносить относительно створной струны с помощью отвесов. l Геодезический контроль стропильных и подстропильных стальных ферм. Контроль прямолинейности их поясов выполняют относительно шнура или проволоки, натянутых между опорными узлами или с помощью лазерного нивелира, вертикальность ферм проверяют с помощью отвеса. Геодезический контроль положения подвесных потолков. Для контроля применяют геометрическое нивелирование с помощью оптических или лазерных нивелиров и реек. Реки в положении «нулем вниз» верхним концом прикладывают к поверхности потолка. По разности отсчетов определяют вертикальные отклонения контрольных точек потолка от его точки, принятой за начальную. l

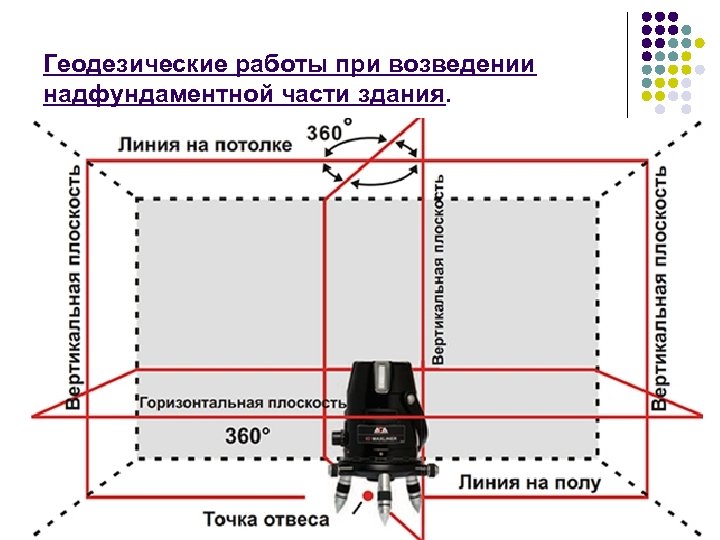

Геодезические работы при возведении надфундаментной части здания.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l Подземные инженерные коммуникации это линейные сооружения, служащие для транспортирования жидкостей и газов, передачи энергии и информации. l Различают следующие виды подземных сооружений: трубопроводы, кабельные линии и коллекторы. l Допустимые погрешности плановой съемки всех видов коммуникаций примерно одинаковы: 0, 10 0, 15 м. Точность съемки высотного положения зависит от требований к соблюдению проектных отметок и уклонов. В самотечных трубопроводах погрешность отметок допускают не более 5 10 мм, в напорных трубопроводах 30 мм, в остальных 50 мм;
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l l Наиболее распространенным способом прокладки подземных сетей является открытый способ (в траншеях). Разбивочные работы по устройству траншей начинают с выноса на местность оси трассы и характерных ее точек — центров колодцев, углов поворота, промежуточных створных точек и др. Исходной документацией служат проектный план и профиль трассы, на основании которых составляется разбивочный чертеж. На нем указывают: положение разбиваемого участка коммуникации; пункты геодезического обоснования и точки ситуации, которые могут быть использованы для разбивки; расстояния между характерными точками трассы, а также все данные по их линейным и угловым привязкам. Используя данные разбивочного чертежа, с помощью простейших геодезических построений положение характерных точек трассы выносят на местность. Если вдоль трассы отсутствуют пункты геодезического обоснования или их очень мало, то трассу разбивают от точек теодолитного хода, который специально прокладывают вблизи трассы с расчетом удобства выполнения разбивочных работ. От пунктов геодезического обоснования в основном разбивают только углы поворота трассы; все другие точки находят путем отложения в створе соответствующих проектных расстояний. Створ между углами поворота задается теодолитом, расстояния откладываются дальномером.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ

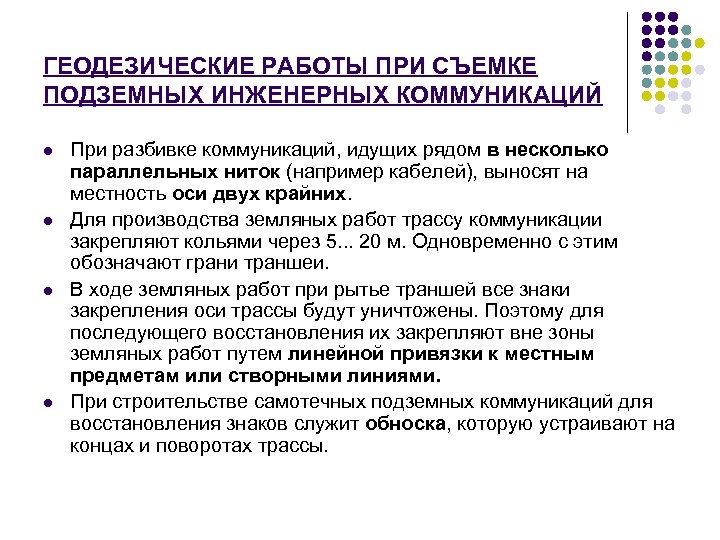

ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l l При разбивке коммуникаций, идущих рядом в несколько параллельных ниток (например кабелей), выносят на местность оси двух крайних. Для производства земляных работ трассу коммуникации закрепляют кольями через 5. . . 20 м. Одновременно с этим обозначают грани траншеи. В ходе земляных работ при рытье траншей все знаки закрепления оси трассы будут уничтожены. Поэтому для последующего восстановления их закрепляют вне зоны земляных работ путем линейной привязки к местным предметам или створными линиями. При строительстве самотечных подземных коммуникаций для восстановления знаков служит обноска, которую устраивают на концах и поворотах трассы.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l l l Обноска состоит из двух деревянных столбов, закрепленных на бровке траншеи, и прибитой к ним на высоте около 0, 5 м от земли горизонтальной доски. На доску выносят ось траншеи, а при необходимости — от нее оси бровок и котлована колодца. На доске обноски краской подписывают номер колодца, пикетаж, диаметр прокладываемых труб. Если на данном колодце меняется диаметр труб, то пишут два диаметра в виде дроби: в числителе — меньший, а в знаменателе — больший.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l l При рытье траншеи возникает необходимость зачистки ее дна до проектной отметки. Эту работу во многих случаях выполняют способом визирок На обносках закрепляют опорные визирки таким образом, чтобы плоскость, проведенная через их верхние грани, была параллельна дну запроектированной траншеи с соблюдением проектного уклона. Глубину траншеи определяют с помощью ходовой визирки, верхняя грань которой должна располагаться в одной плоскости с верхними гранями двух смежных опорных визирок «на глаз» , а пятка — на проектной отметке дна траншеи.
ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l l l Выбрав удобную для работы длину l ходовой визирки (обычно 2, 5; 3, 0; 4, 0 м), рассчитывают высоты установки опорных визирок hоп относительно верхней грани доски обносок. Отметку доски обносок Ноб определяют путем проложения вдоль трассы нивелирного хода. l hоп=l-( Ноб- Нпр); Перемещая ходовую визирку вдоль дна траншеи через 3. . . 5 м, определяют проектные отметки, по которым окончательно зачищают дно траншеи. Аналогичным образом используют способ визирок и при укладке труб, с той лишь разницей, что при установке на верх трубы длину ходовой визирки уменьшают на величину внешнего диаметра трубы. Способом визирок проектные отметки могут быть определены с погрешностью 2. . . 3 см. Однако этот способ не может обеспечить требуемую точность установки проектных отметок на уклонах, меньших 0, 003. В этом случае все работы по укладке труб и колодцев производят с помощью нивелира. Нивелиром проверяют укладку каждой трубы, а у колодцев — отметку лотка и верха с учетом расположения крышки колодца на планировочной отметке.

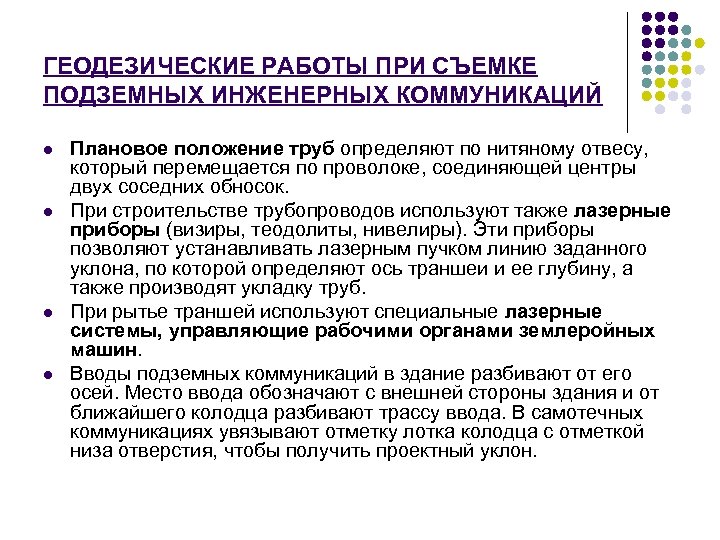

ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ СЪЕМКЕ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ l l Плановое положение труб определяют по нитяному отвесу, который перемещается по проволоке, соединяющей центры двух соседних обносок. При строительстве трубопроводов используют также лазерные приборы (визиры, теодолиты, нивелиры). Эти приборы позволяют устанавливать лазерным пучком линию заданного уклона, по которой определяют ось траншеи и ее глубину, а также производят укладку труб. При рытье траншей используют специальные лазерные системы, управляющие рабочими органами землеройных машин. Вводы подземных коммуникаций в здание разбивают от его осей. Место ввода обозначают с внешней стороны здания и от ближайшего колодца разбивают трассу ввода. В самотечных коммуникациях увязывают отметку лотка колодца с отметкой низа отверстия, чтобы получить проектный уклон.
