ГЕНЕРАТОРЫ ПОДГОТОВИЛ БИСЕКЕНОВ АХМЕТ 179 ГРУППА

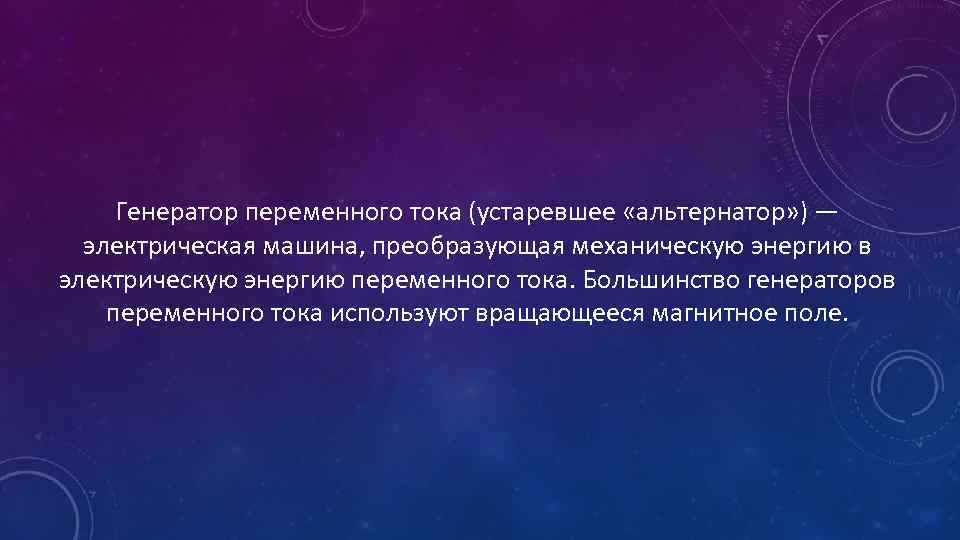

Генератор переменного тока (устаревшее «альтернатор» ) — электрическая машина, преобразующая механическую энергию в электрическую энергию переменного тока. Большинство генераторов переменного тока используют вращающееся магнитное поле.
Электрические машины, генерирующие переменный ток были известны в простом виде со времён открытия магнитной индукции электрического тока. Ранние машины были разработаны Майклом Фарадеем и Ипполитом Пикси

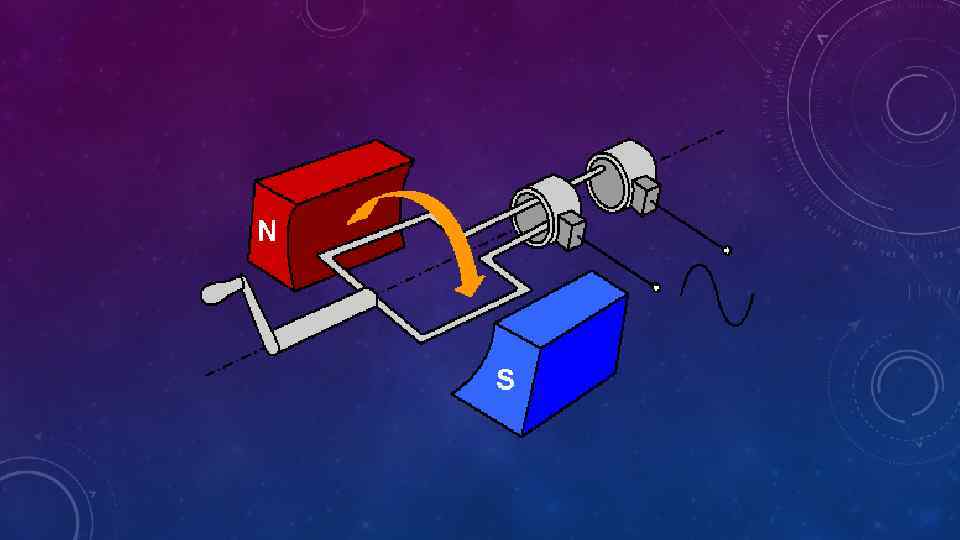

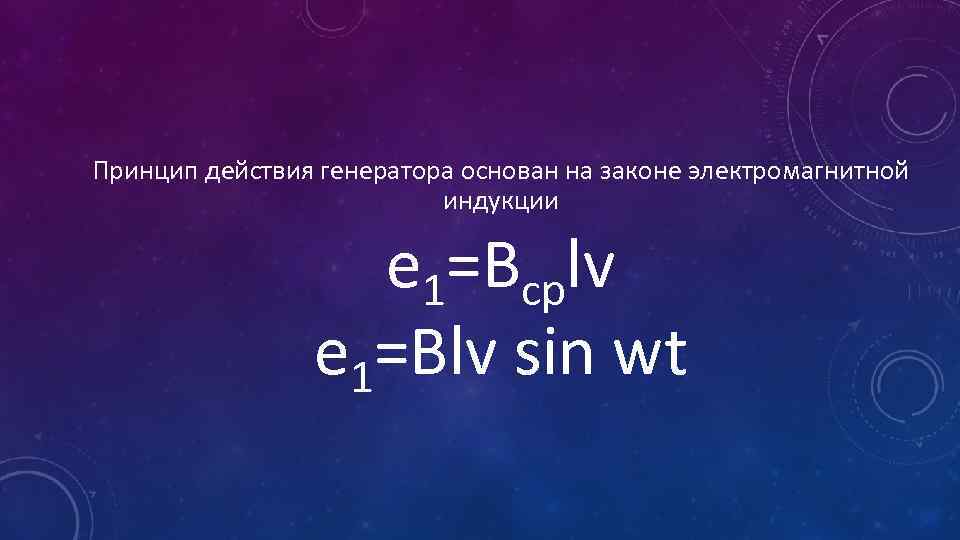

Принцип действия генератора основан на законе электромагнитной индукции е 1=Всрlv е 1=Blv sin wt
Основные характеристики Электрическое напряжение на зажимах U, вольт; Сила тока I, ампер; Полная электрическая мощность P, ватт; Число оборотов ротора в минуту n; Коэффициент мощности (косинус «фи» )

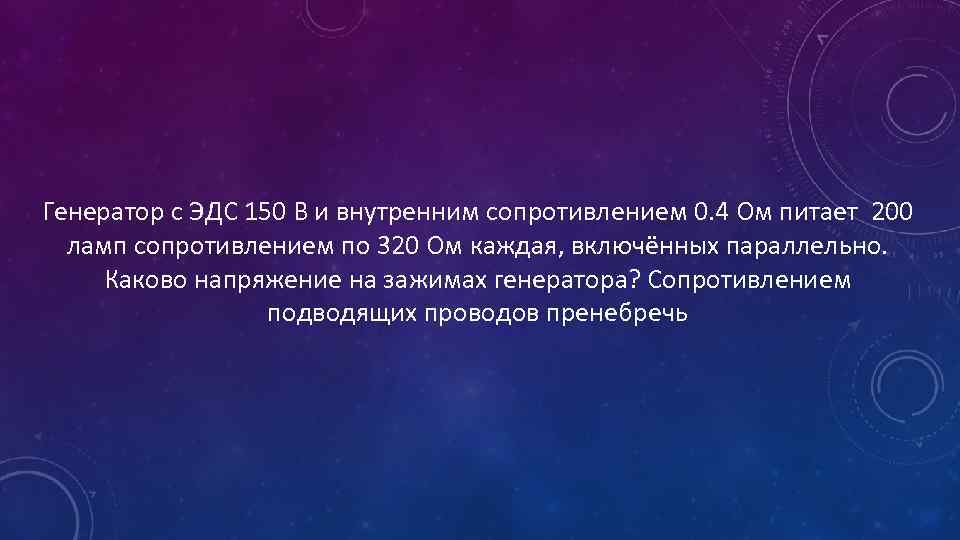

Генератор с ЭДС 150 В и внутренним сопротивлением 0. 4 Ом питает 200 ламп сопротивлением по 320 Ом каждая, включённых параллельно. Каково напряжение на зажимах генератора? Сопротивлением подводящих проводов пренебречь

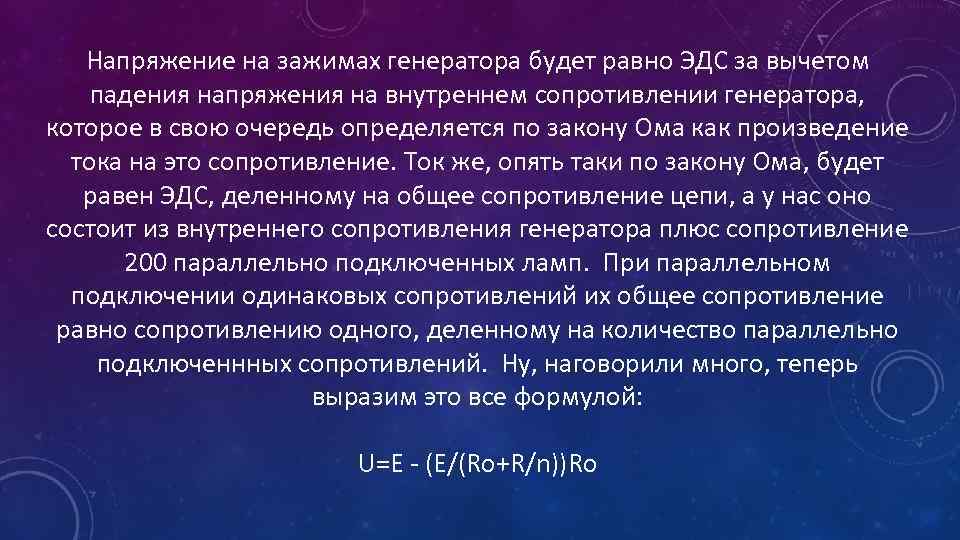

Напряжение на зажимах генератора будет равно ЭДС за вычетом падения напряжения на внутреннем сопротивлении генератора, которое в свою очередь определяется по закону Ома как произведение тока на это сопротивление. Ток же, опять таки по закону Ома, будет равен ЭДС, деленному на общее сопротивление цепи, а у нас оно состоит из внутреннего сопротивления генератора плюс сопротивление 200 параллельно подключенных ламп. При параллельном подключении одинаковых сопротивлений их общее сопротивление равно сопротивлению одного, деленному на количество параллельно подключеннных сопротивлений. Ну, наговорили много, теперь выразим это все формулой: U=E - (E/(Ro+R/n))Ro
СПАСИБО ЗА ВНИМАНИЕ
