Генераторы кислорода BOGE (O 2) O 3 P…O 15 P & Генераторы азота BOGE (N 2) N 7 P…N 56 P Саша Брандт Билефельд, 10 марта 2015 Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 1

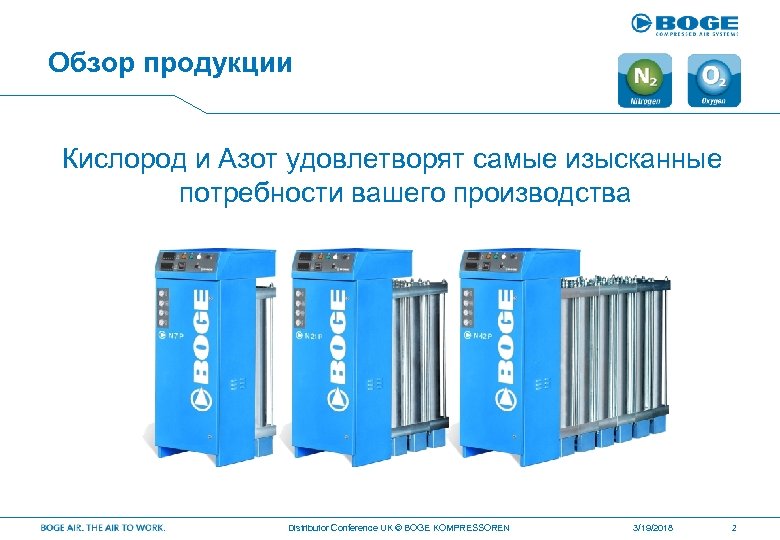

Обзор продукции Кислород и Азот удовлетворят самые изысканные потребности вашего производства Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 2

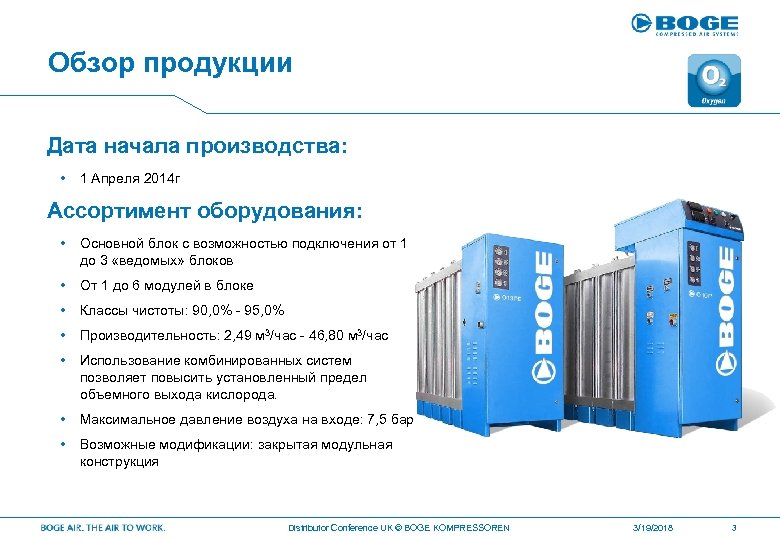

Обзор продукции Дата начала производства: • 1 Апреля 2014 г Ассортимент оборудования: • Основной блок с возможностью подключения от 1 до 3 «ведомых» блоков • От 1 до 6 модулей в блоке • Классы чистоты: 90, 0% - 95, 0% • Производительность: 2, 49 м 3/час - 46, 80 м 3/час • Использование комбинированных систем позволяет повысить установленный предел объемного выхода кислорода. • Максимальное давление воздуха на входе: 7, 5 бар • Возможные модификации: закрытая модульная конструкция Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 3

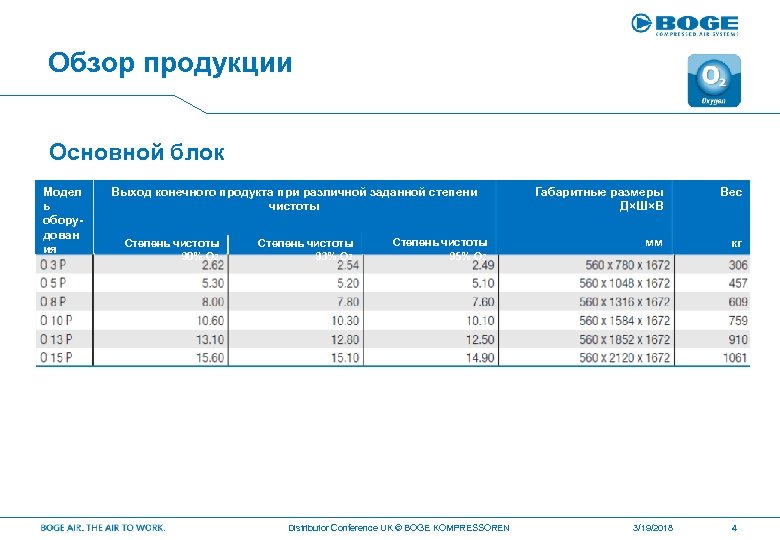

Обзор продукции Основной блок Модел ь оборудован ия Выход конечного продукта при различной заданной степени чистоты Степень чистоты 90% O 2 Степень чистоты 93% O 2 Степень чистоты 95% O 2 Distributor Conference UK © BOGE KOMPRESSOREN Габаритные размеры Д×Ш×В Вес мм кг 3/19/2018 4
Обзор продукции Ведомый блок Модел ь оборудован ия Выход конечного продукта при различной заданной степени чистоты Степень чистоты 90% O 2 Степень чистоты 93% O 2 Степень чистоты 95% O 2 Distributor Conference UK © BOGE KOMPRESSOREN Габаритные размеры Д×Ш×В Вес мм кг 3/19/2018 5

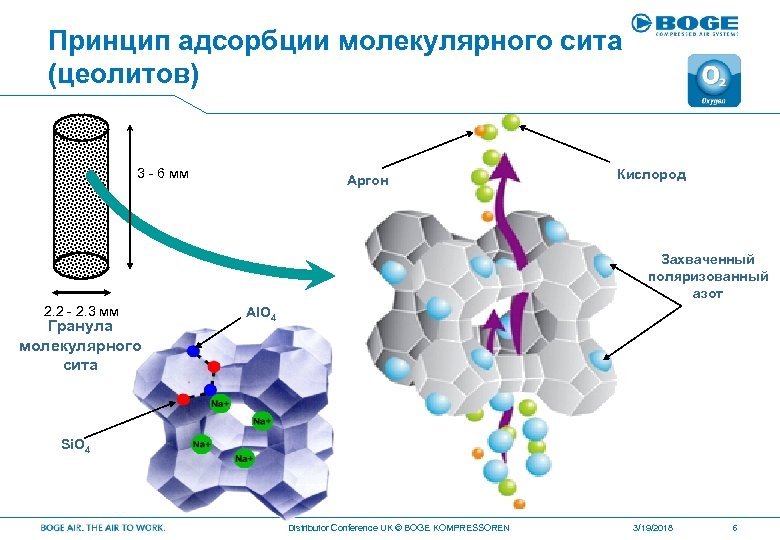

Принцип адсорбции молекулярного сита (цеолитов) 3 - 6 мм Аргон Кислород Захваченный поляризованный азот 2. 2 - 2. 3 мм Гранула молекулярного сита Al. O 4 Si. O 4 Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 6

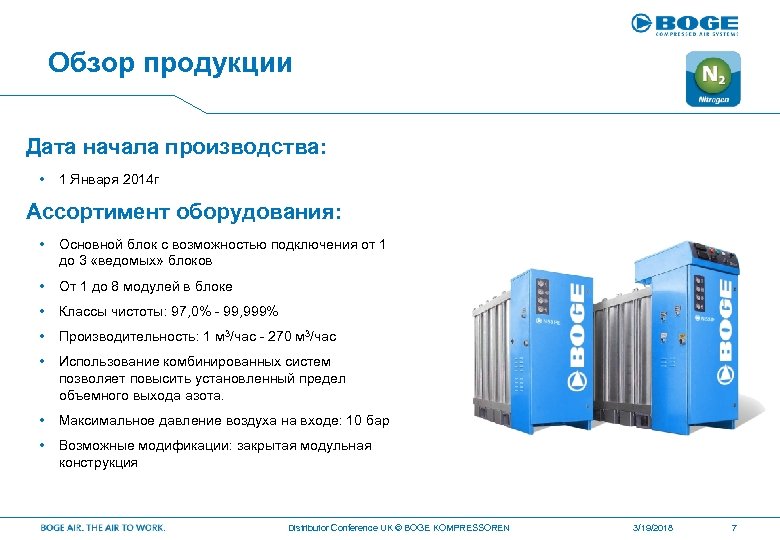

Обзор продукции Дата начала производства: • 1 Января 2014 г Ассортимент оборудования: • Основной блок с возможностью подключения от 1 до 3 «ведомых» блоков • От 1 до 8 модулей в блоке • Классы чистоты: 97, 0% - 99, 999% • Производительность: 1 м 3/час - 270 м 3/час • Использование комбинированных систем позволяет повысить установленный предел объемного выхода азота. • Максимальное давление воздуха на входе: 10 бар • Возможные модификации: закрытая модульная конструкция Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 7

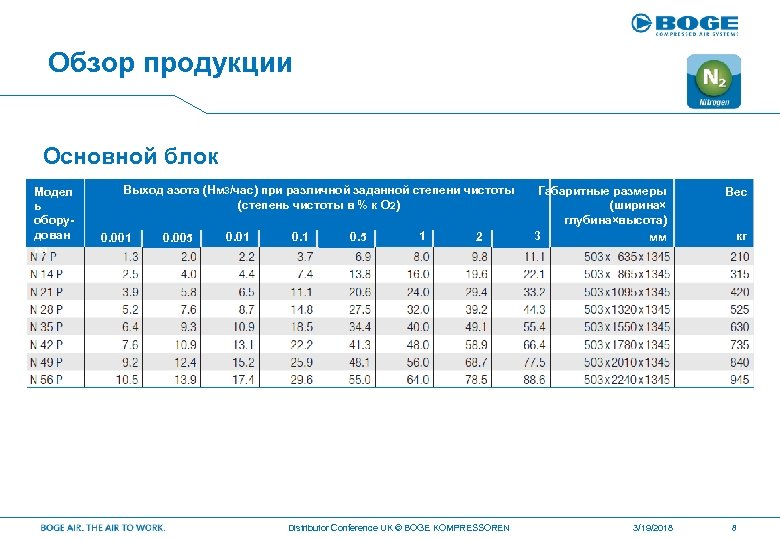

Обзор продукции Основной блок Модел ь оборудован ия Выход азота (Нм 3/час) при различной заданной степени чистоты (степень чистоты в % к О 2) 0. 001 0. 005 0. 01 0. 5 1 2 Distributor Conference UK © BOGE KOMPRESSOREN Габаритные размеры (ширина× глубина×высота) 3 мм 3/19/2018 Вес кг 8

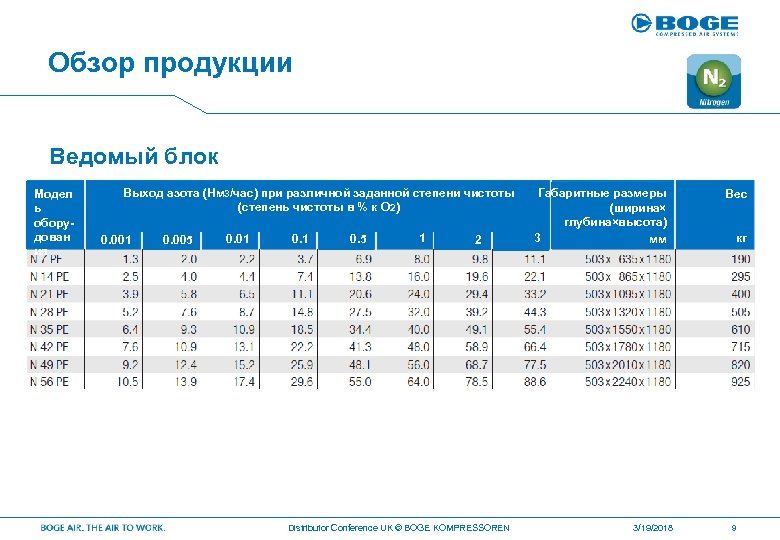

Обзор продукции Ведомый блок Модел ь оборудован ия Выход азота (Нм 3/час) при различной заданной степени чистоты (степень чистоты в % к О 2) 0. 001 0. 005 0. 01 0. 5 1 2 Distributor Conference UK © BOGE KOMPRESSOREN Габаритные размеры (ширина× глубина×высота) 3 мм 3/19/2018 Вес кг 9

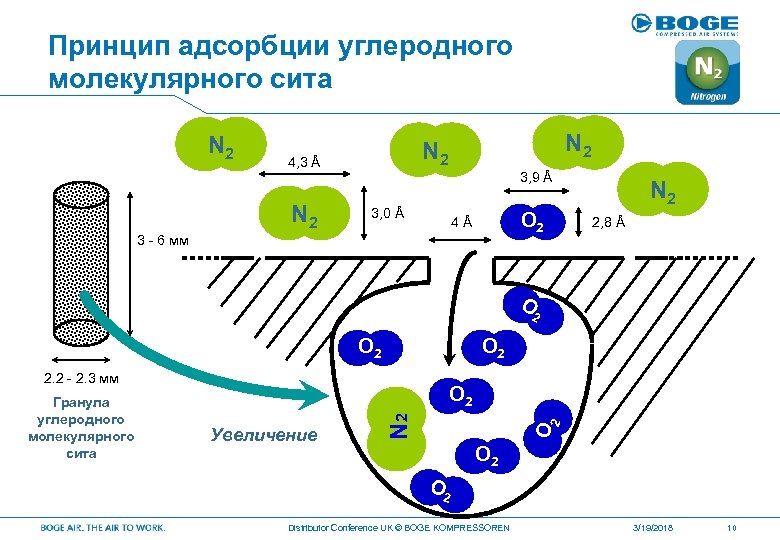

Принцип адсорбции углеродного молекулярного сита N 2 4, 3 Å N 2 N 2 3, 9 Å 3, 0 Å O 2 4Å 3 - 6 мм N 2 2, 8 Å O 2 O 2 2. 2 - 2. 3 мм O 2 2 O Увеличение N 2 Гранула углеродного молекулярного сита O 2 Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 10

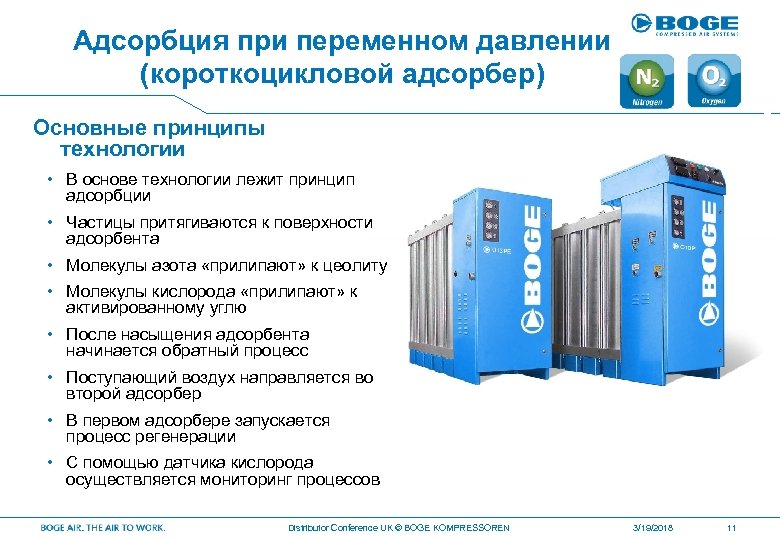

Адсорбция при переменном давлении (короткоцикловой адсорбер) Основные принципы технологии • В основе технологии лежит принцип адсорбции • Частицы притягиваются к поверхности адсорбента • Молекулы азота «прилипают» к цеолиту • Молекулы кислорода «прилипают» к активированному углю • После насыщения адсорбента начинается обратный процесс • Поступающий воздух направляется во второй адсорбер • В первом адсорбере запускается процесс регенерации • С помощью датчика кислорода осуществляется мониторинг процессов Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 11

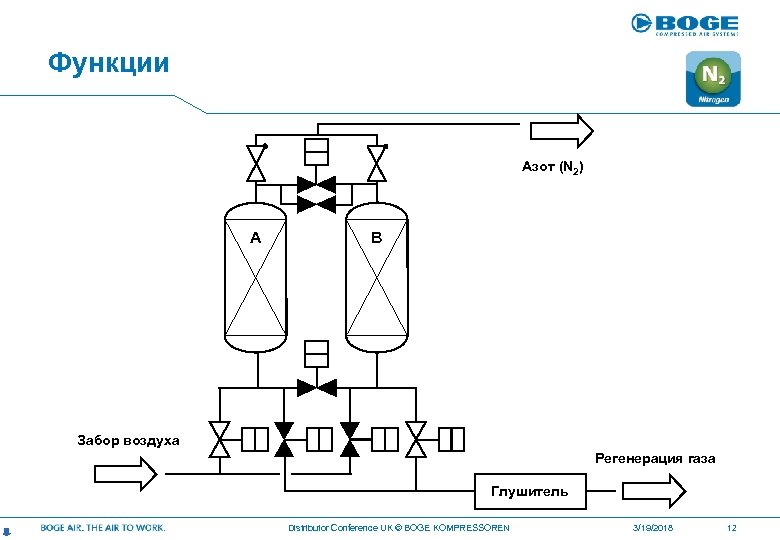

Функции Азот (N 2) A B Забор воздуха Регенерация газа Глушитель Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 12
Функции Азот (N 2) A B Забор воздуха Регенерация газа Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 13

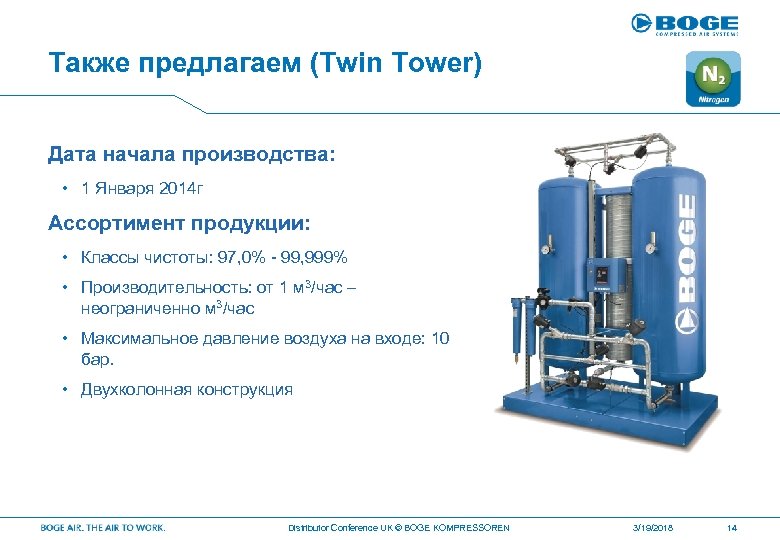

Также предлагаем (Twin Tower) Дата начала производства: • 1 Января 2014 г Ассортимент продукции: • Классы чистоты: 97, 0% - 99, 999% • Производительность: от 1 м 3/час – неограниченно м 3/час • Максимальное давление воздуха на входе: 10 бар. • Двухколонная конструкция Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 14

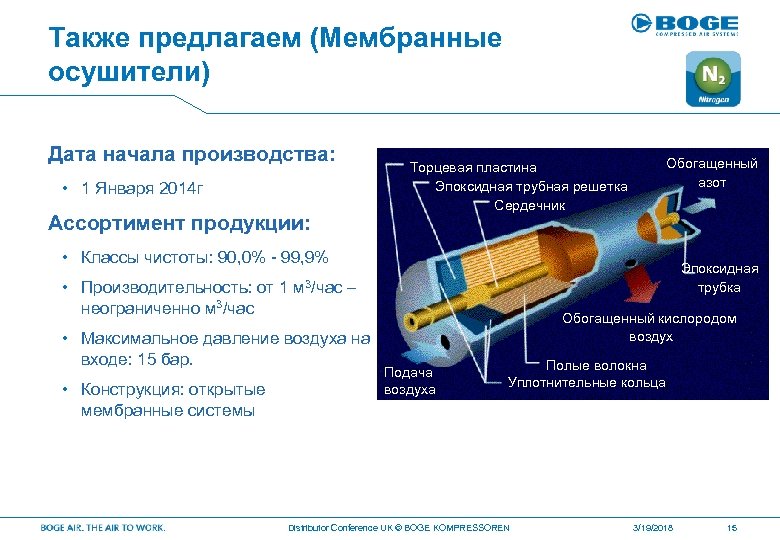

Также предлагаем (Мембранные осушители) Дата начала производства: • 1 Января 2014 г Ассортимент продукции: Торцевая пластина Эпоксидная трубная решетка Сердечник Обогащенный азот • Классы чистоты: 90, 0% - 99, 9% Эпоксидная трубка • Производительность: от 1 м 3/час – неограниченно м 3/час • Максимальное давление воздуха на входе: 15 бар. • Конструкция: открытые мембранные системы Обогащенный кислородом воздух Подача воздуха Полые волокна Уплотнительные кольца Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 15

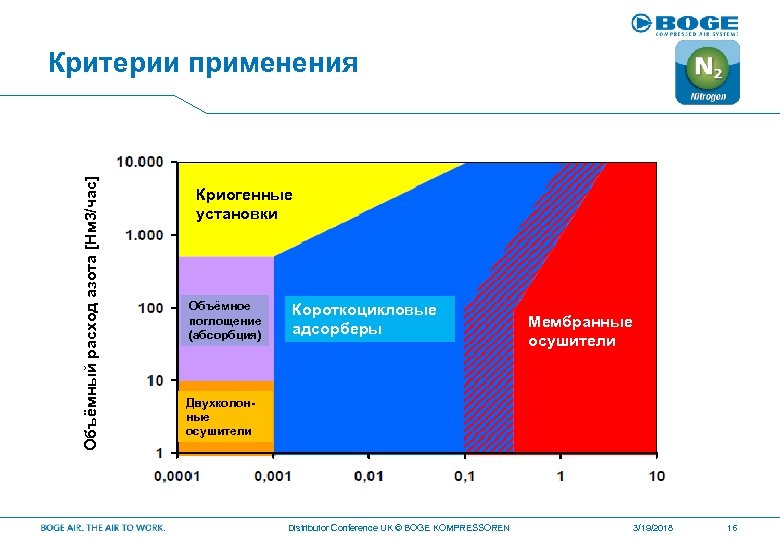

Объёмный расход азота [Нм 3/час] Критерии применения Криогенные установки Объёмное поглощение (абсорбция) Короткоцикловые адсорберы Мембранные осушители Двухколонные осушители Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 16

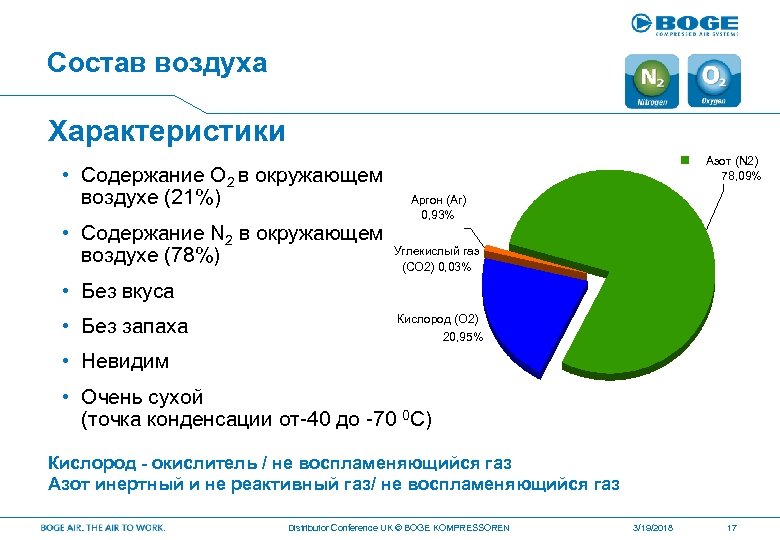

Состав воздуха Характеристики • Содержание O 2 в окружающем воздухе (21%) • Содержание N 2 в окружающем воздухе (78%) Азот (N 2) 78, 09% Аргон (Ar) 0, 93% Углекислый газ (CO 2) 0, 03% • Без вкуса • Без запаха Кислород (O 2) 20, 95% • Невидим • Очень сухой (точка конденсации от-40 до -70 0 С) Кислород - окислитель / не воспламеняющийся газ Азот инертный и не реактивный газ/ не воспламеняющийся газ Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 17
Степень чистоты 100% O 2 1. 000 мг/дм 3 O 2 O % N 2 10% O 2 100. 000 мг/дм 3 O 2 90 % 1% O 2 10. 000 мг/дм 3 O 2 99 % 0, 5% O 2 5. 000 мг/дм 3 O 2 99, 5 % 2. 5 0, 1% O 2 1. 000 мг/дм 3 O 2 99, 9 % 3. 0 0, 05% O 2 500 мг/дм 3 O 2 99, 95 % 3. 5 0, 01% O 2 100 мг/дм 3 O 2 99, 99 % 4. 0 0, 001% O 2 10 мг/дм 3 O 2 99, 999 % 5. 0 Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 18

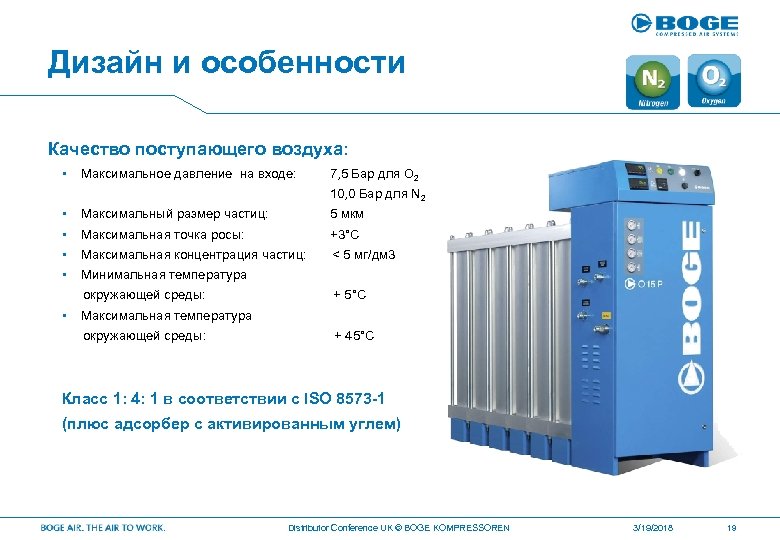

Дизайн и особенности Качество поступающего воздуха: • Максимальное давление на входе: 7, 5 Бар для O 2 10, 0 Бар для N 2 • Максимальный размер частиц: 5 мкм • Максимальная точка росы: +3°C • Максимальная концентрация частиц: < 5 мг/дм 3 • Минимальная температура окружающей среды: • + 5°C Максимальная температура окружающей среды: + 45°C Класс 1: 4: 1 в соответствии с ISO 8573 -1 (плюс адсорбер с активированным углем) Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 19

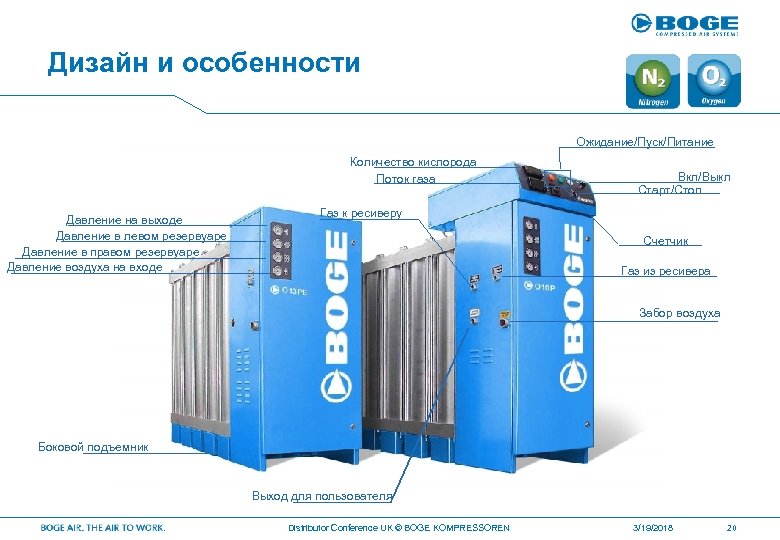

Дизайн и особенности Ожидание/Пуск/Питание Количество кислорода Поток газа Давление на выходе Давление в левом резервуаре Давление в правом резервуаре Давление воздуха на входе Вкл/Выкл Старт/Стоп Газ к ресиверу Счетчик Газ из ресивера Забор воздуха Боковой подъемник Выход для пользователя Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 20
Дизайн и особенности O 2 Технологические трубопроводы и клапаны Отображаются в SS 316 L Клапан регулировки давления Электронный расходомер Система сброса некондиционного газа Предохранительный клапан Отбор проб газа для O 2 -Analyer Поток воздуха на входе Глушитель Клапан управления потоком Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 21
Дизайн и особенности O 2 Измерения уровня выхлопных газов и низкосортного O 2 Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 22
Дизайн и особенности N 2 • Технологические трубопроводы и корпуса клапанов в SS 316 L Электронный расходомер Клапан регулировки давления Предохранительный клапан Система сброса некондиционного газа Поток воздуха на входе Отбор проб газа для O 2 -Analyer Глушитель Клапан управления потоком Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 23

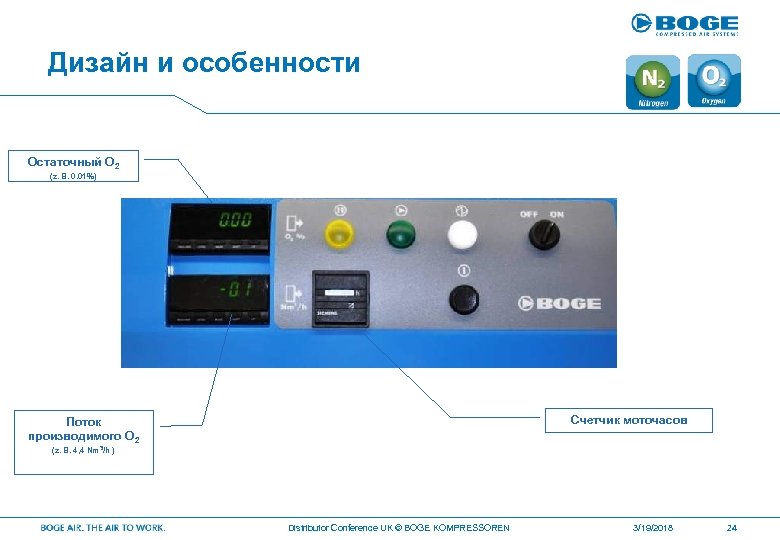

Дизайн и особенности Остаточный O 2 (z. B. 0. 01%) Счетчик моточасов Поток производимого O 2 (z. B. 4, 4 Nm 3/h ) Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 24
Новый основной контроллер Новый графический терминал имеет 4, 3 "TFT LCD цветной плоский дисплей (64 К цветов / с разрешением 480 х 272) и поддерживает ввод с помощью сенсорного экрана и четырех функциональных клавиш. Белый дисплей с LED подсветкой подходит как для высокого, так и для низкого освещения. Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 25

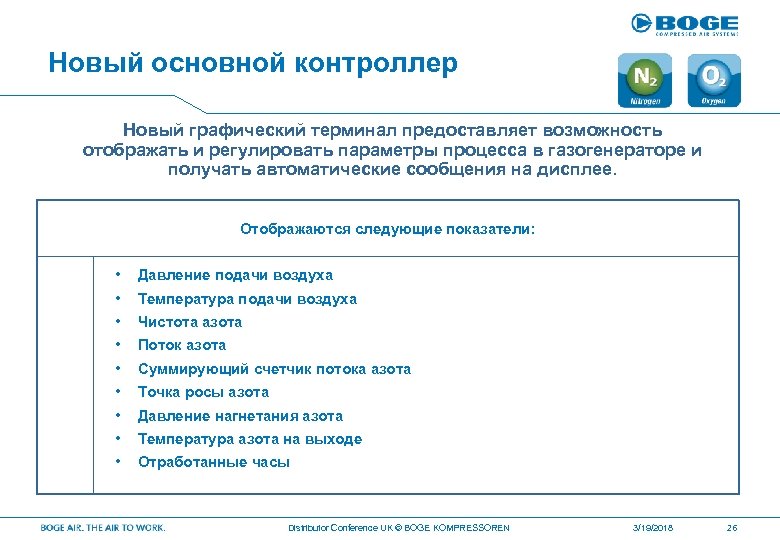

Новый основной контроллер Новый графический терминал предоставляет возможность отображать и регулировать параметры процесса в газогенераторе и получать автоматические сообщения на дисплее. Отображаются следующие показатели: • Давление подачи воздуха • Температура подачи воздуха • Чистота азота • Поток азота • Суммирующий счетчик потока азота • Точка росы азота • Давление нагнетания азота • Температура азота на выходе • Отработанные часы Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 26
Новый основной контроллер Обзор основных подключений I/0 Номер Цифровой сигнал – IN 14 Цифровой сигнал – OUT 14 Аналоговый сигнал – IN 08 Аналоговый сигнал – OUT 08 MODBUS TCP Да Ether. Net/IP Соединение Да Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 27

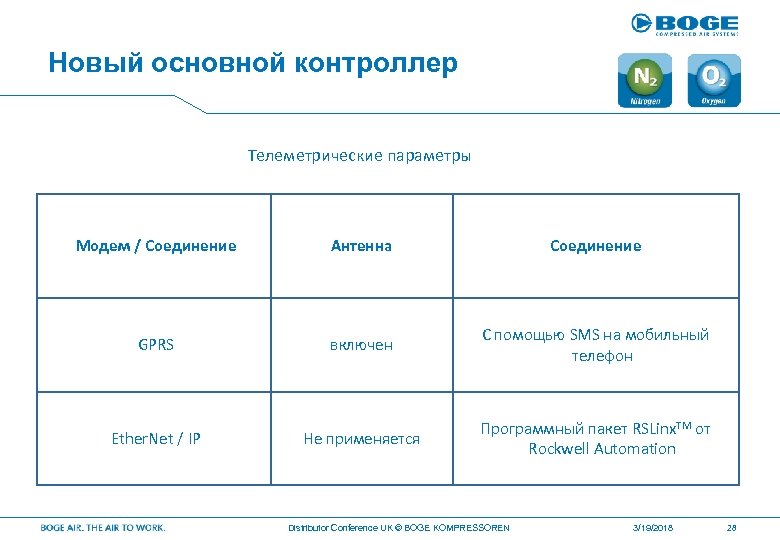

Новый основной контроллер Телеметрические параметры Модем / Соединение Антенна Соединение GPRS включен С помощью SMS на мобильный телефон Не применяется Программный пакет RSLinx. TM от Rockwell Automation Ether. Net / IP Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 28

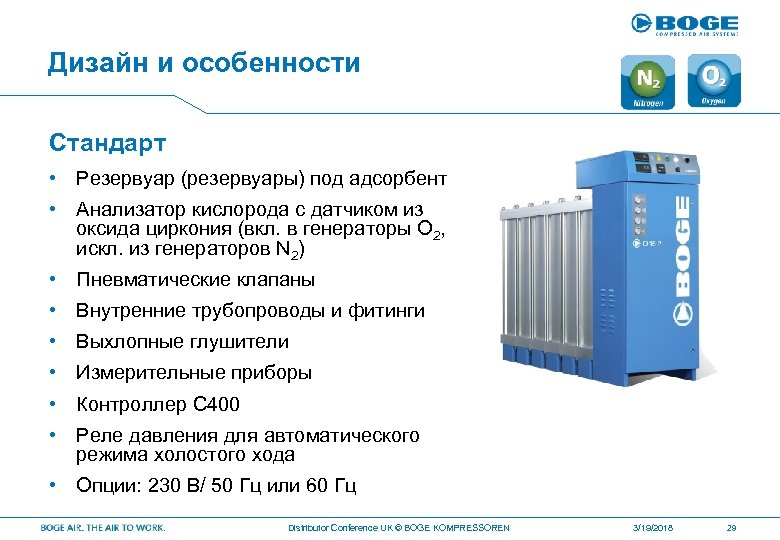

Дизайн и особенности Стандарт • Резервуар (резервуары) под адсорбент • Анализатор кислорода с датчиком из оксида циркония (вкл. в генераторы O 2, искл. из генераторов N 2) • Пневматические клапаны • Внутренние трубопроводы и фитинги • Выхлопные глушители • Измерительные приборы • Контроллер C 400 • Реле давления для автоматического режима холостого хода • Опции: 230 В/ 50 Гц или 60 Гц Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 29

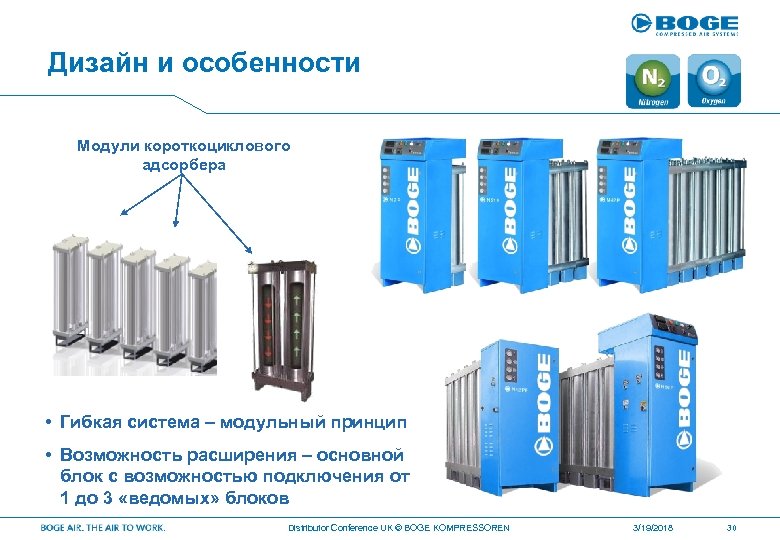

Дизайн и особенности Модули короткоциклового адсорбера • Гибкая система – модульный принцип • Возможность расширения – основной блок с возможностью подключения от 1 до 3 «ведомых» блоков Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 30

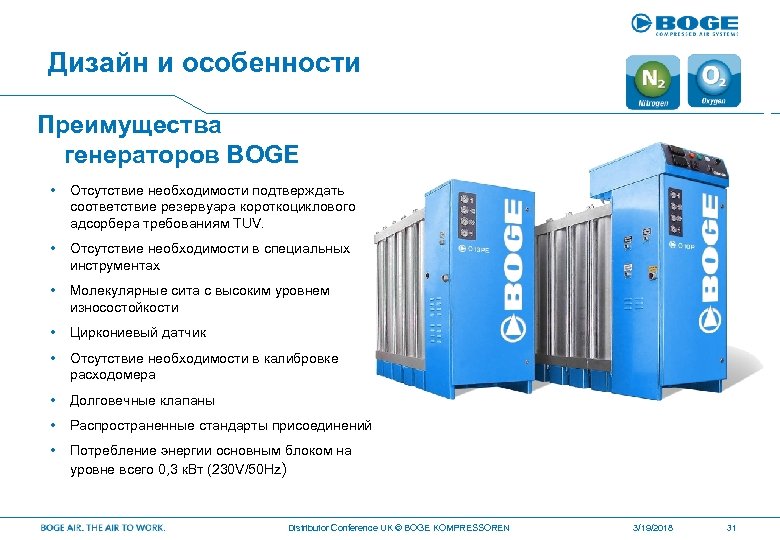

Дизайн и особенности Преимущества генераторов BOGE • Отсутствие необходимости подтверждать соответствие резервуара короткоциклового адсорбера требованиям TUV. • Отсутствие необходимости в специальных инструментах • Молекулярные сита с высоким уровнем износостойкости • Циркониевый датчик • Отсутствие необходимости в калибровке расходомера • Долговечные клапаны • Распространенные стандарты присоединений • Потребление энергии основным блоком на уровне всего 0, 3 к. Вт (230 V/50 Hz) Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 31
Поставляемые сосуды для хранения кислорода , Вы тавки о Нм 3 пос г ъёмы ть каждо об я чива имос вели аете сто У ьш умен жидкость газ Отдельные баллоны • 0 - 10 Нм³/час • 2 - 10 €/Нм³ Связка баллонов • 12 - 16 баллонов • 10 – 100 Нм³/час • 1, 50 – 4, 50 €/Нм³ Дюары 14 -34 Нм³/час 0, 75 – 2, 00 €/Нм³ Distributor Conference UK © BOGE KOMPRESSOREN Ресиверы 50 - 1. 000 Нм³/час 25 - 75 ct/Нм³ 3/19/2018 32

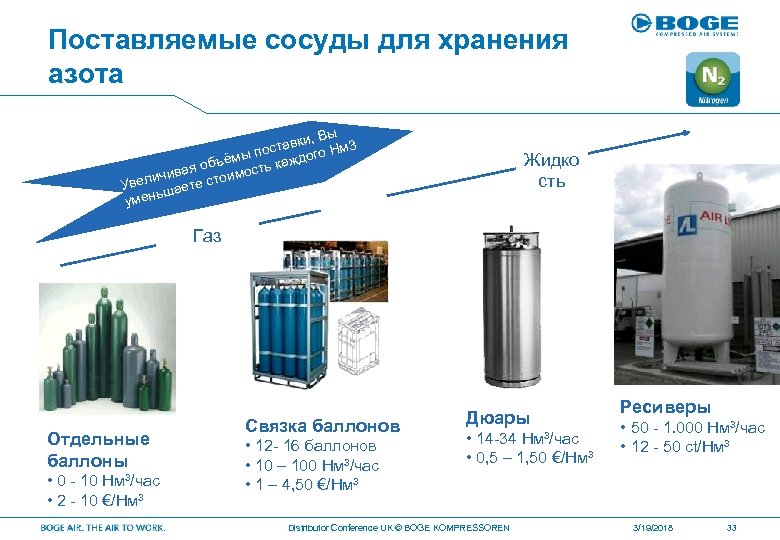

Поставляемые сосуды для хранения азота , Вы тавки о Нм 3 пос г ъёмы ть каждо об я чива имос вели аете сто У ьш умен Жидко сть Газ Отдельные баллоны • 0 - 10 Нм³/час • 2 - 10 €/Нм³ Связка баллонов • 12 - 16 баллонов • 10 – 100 Нм³/час • 1 – 4, 50 €/Нм³ Дюары • 14 -34 Нм³/час • 0, 5 – 1, 50 €/Нм³ Distributor Conference UK © BOGE KOMPRESSOREN Ресиверы • 50 - 1. 000 Нм³/час • 12 - 50 ct/Нм³ 3/19/2018 33

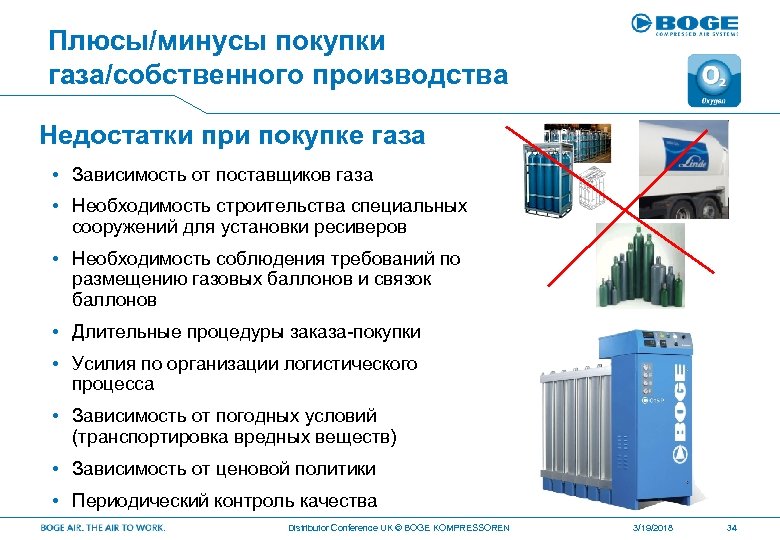

Плюсы/минусы покупки газа/собственного производства Недостатки при покупке газа • Зависимость от поставщиков газа • Необходимость строительства специальных сооружений для установки ресиверов • Необходимость соблюдения требований по размещению газовых баллонов и связок баллонов • Длительные процедуры заказа-покупки • Усилия по организации логистического процесса • Зависимость от погодных условий (транспортировка вредных веществ) • Зависимость от ценовой политики • Периодический контроль качества Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 34

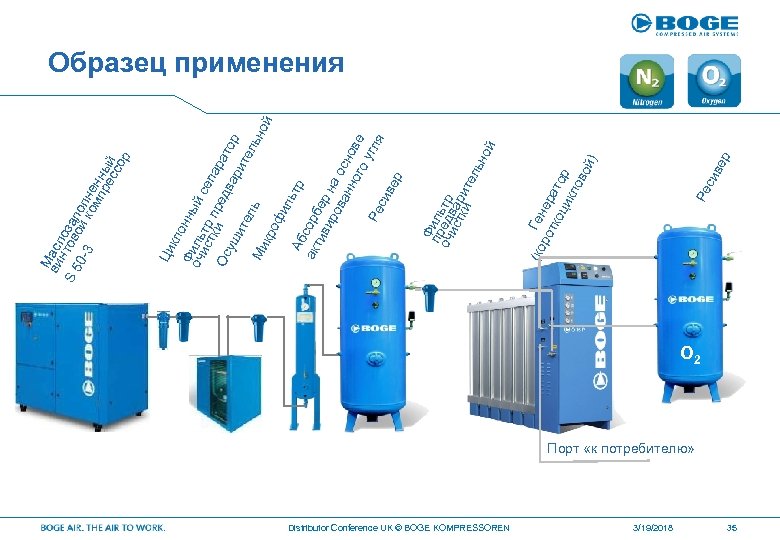

Distributor Conference UK © BOGE KOMPRESSOREN (ко р ве Ре си Ге ро нер тко ат ци ор кл ов ой ) ой ль н Ф пр иль оч едв тр ис ар тки и те Ци кл Фи онны оч ль ис тр й се п тк п Ос и ред арат ва ор уш ри ит те ел ль ь Ми но й кро фи ль тр Аб со акт рб ив ер ир ов на о ан сно но го ве угл Ре я си ве р М ви асл н о S 5 тов зап 0 -3 ой ол ко не мп нн ре ый сс ор Образец применения O 2 Порт «к потребителю» 3/19/2018 35

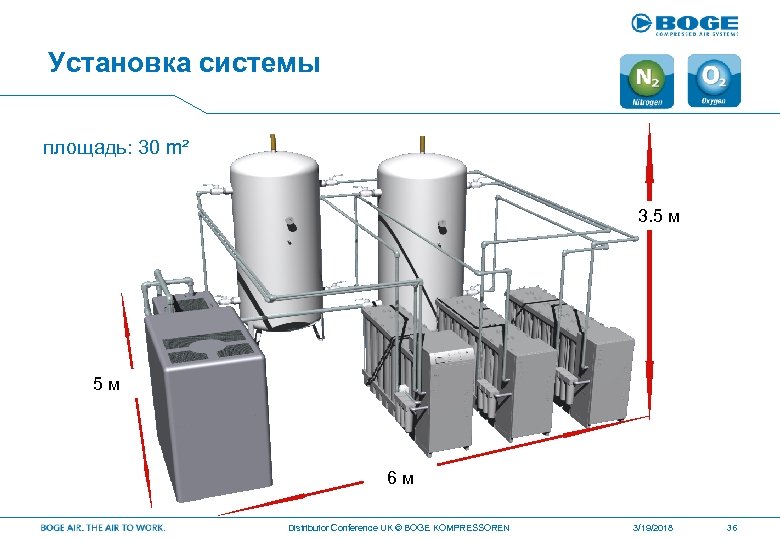

Установка системы площадь: 30 m² 3. 5 м 5 м 6 м Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 36
Преимущества собственного производства • Гибкая система, способная расширяться • Простой модуль управления с двумя версиями программного обеспечения • Непрерывный контроль степени чистоты продукта на выходе • Низкие затраты на обслуживание • Максимальная доступность • Ультрасовременные технологии Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 37

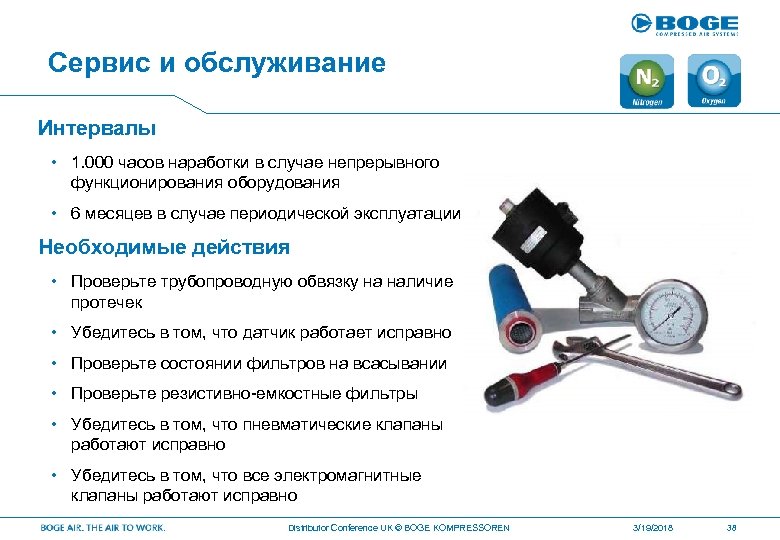

Сервис и обслуживание Интервалы • 1. 000 часов наработки в случае непрерывного функционирования оборудования • 6 месяцев в случае периодической эксплуатации Необходимые действия • Проверьте трубопроводную обвязку на наличие протечек • Убедитесь в том, что датчик работает исправно • Проверьте состоянии фильтров на всасывании • Проверьте резистивно-емкостные фильтры • Убедитесь в том, что пневматические клапаны работают исправно • Убедитесь в том, что все электромагнитные клапаны работают исправно Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 38

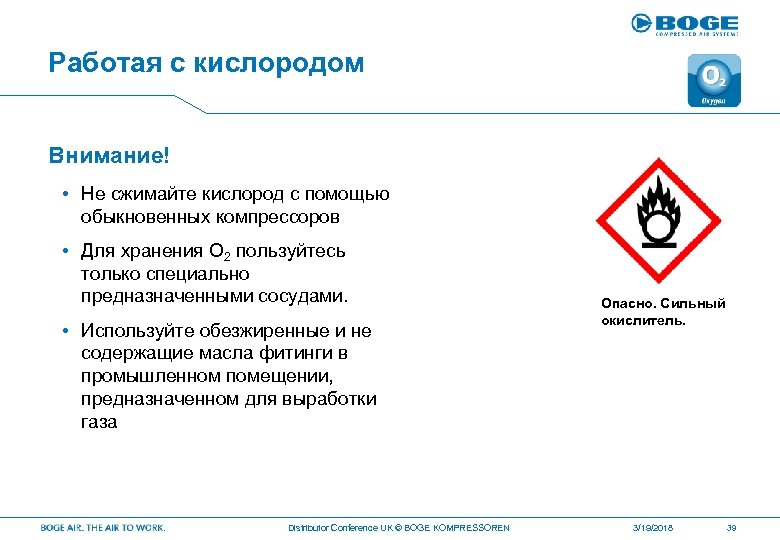

Работая с кислородом Внимание! • Не сжимайте кислород с помощью обыкновенных компрессоров • Для хранения O 2 пользуйтесь только специально предназначенными сосудами. • Используйте обезжиренные и не содержащие масла фитинги в промышленном помещении, предназначенном для выработки газа Distributor Conference UK © BOGE KOMPRESSOREN Опасно. Сильный окислитель. 3/19/2018 39

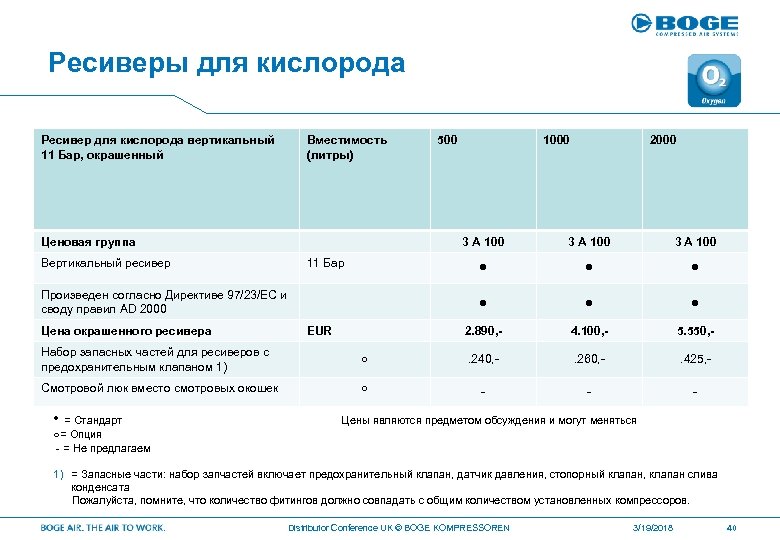

Ресиверы для кислорода Ресивер для кислорода вертикальный 11 Бар, окрашенный Вместимость (литры) Ценовая группа Вертикальный ресивер 1000 2000 3 А 100 • • • 2. 890, - EUR 3 А 100 • 11 Бар Произведен согласно Директиве 97/23/EC и своду правил AD 2000 Цена окрашенного ресивера 500 4. 100, - 5. 550, - Набор запасных частей для ресиверов с предохранительным клапаном 1) ○ . 240, - . 260, - . 425, - Смотровой люк вместо смотровых окошек ○ - - - • = Стандарт Цены являются предметом обсуждения и могут меняться ○= Опция - = Не предлагаем 1) = Запасные части: набор запчастей включает предохранительный клапан, датчик давления, стопорный клапан, клапан слива конденсата Пожалуйста, помните, что количество фитингов должно совпадать с общим количеством установленных компрессоров. Distributor Conference UK © BOGE KOMPRESSOREN 3/19/2018 40

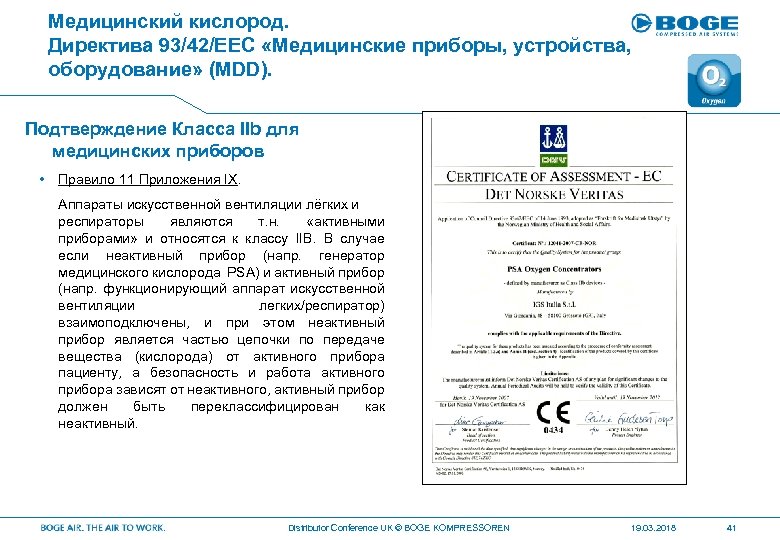

Медицинский кислород. Директива 93/42/ЕЕС «Медицинские приборы, устройства, оборудование» (MDD). Подтверждение Класса IIb для медицинских приборов • Правило 11 Приложения IX. Аппараты искусственной вентиляции лёгких и респираторы являются т. н. «активными приборами» и относятся к классу IIB. В случае если неактивный прибор (напр. генератор медицинского кислорода PSA) и активный прибор (напр. функционирующий аппарат искусственной вентиляции легких/респиратор) взаимоподключены, и при этом неактивный прибор является частью цепочки по передаче вещества (кислорода) от активного прибора пациенту, а безопасность и работа активного прибора зависят от неактивного, активный прибор должен быть переклассифицирован как неактивный. Distributor Conference UK © BOGE KOMPRESSOREN 19. 03. 2018 41
Продажи. Аргументация в пользу продукта Часто задаваемые вопросы • Качество генерируемого газа. . ? ü Класс чистоты ü Содержание влаги (точка росы) • Объёмный расход газа. . ? ü Показатели постоянного или переменного расхода газа ü Максимальная нагрузка • Давление. . ? • Пригодность воздуха. . ? ü Требования к качеству всасываемого воздуха ü Требования к установке и условиям окружающей среды Distributor Conference UK © BOGE KOMPRESSOREN 19. 03. 2018 42

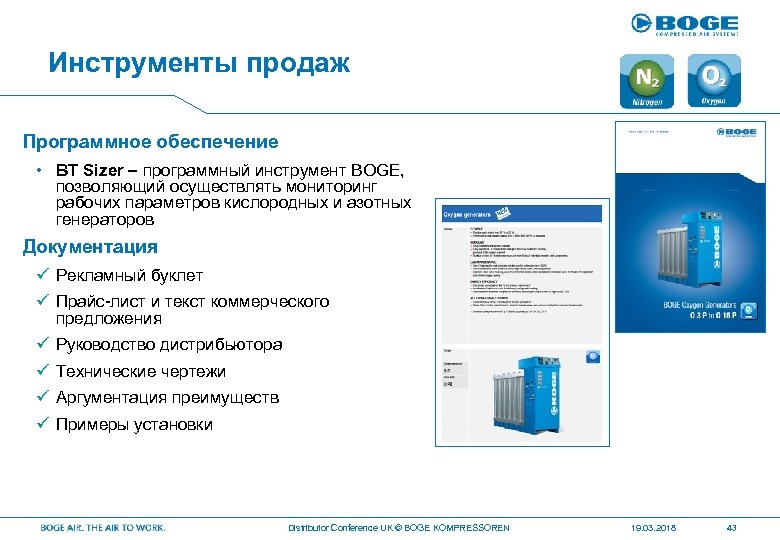

Инструменты продаж Программное обеспечение • BT Sizer – программный инструмент BOGE, позволяющий осуществлять мониторинг рабочих параметров кислородных и азотных генераторов Документация ü Рекламный буклет ü Прайс-лист и текст коммерческого предложения ü Руководство дистрибьютора ü Технические чертежи ü Аргументация преимуществ ü Примеры установки Distributor Conference UK © BOGE KOMPRESSOREN 19. 03. 2018 43
Новые инструменты измерений Distributor Conference UK © BOGE KOMPRESSOREN 19. 03. 2018 44
Новые инструменты измерений Distributor Conference UK © BOGE KOMPRESSOREN 19. 03. 2018 45
Спасибо за внимание!!! Билефельд, 10 марта 2015 г Distributor Conference UK © BOGE KOMPRESSOREN 19. 03. 2018 46
