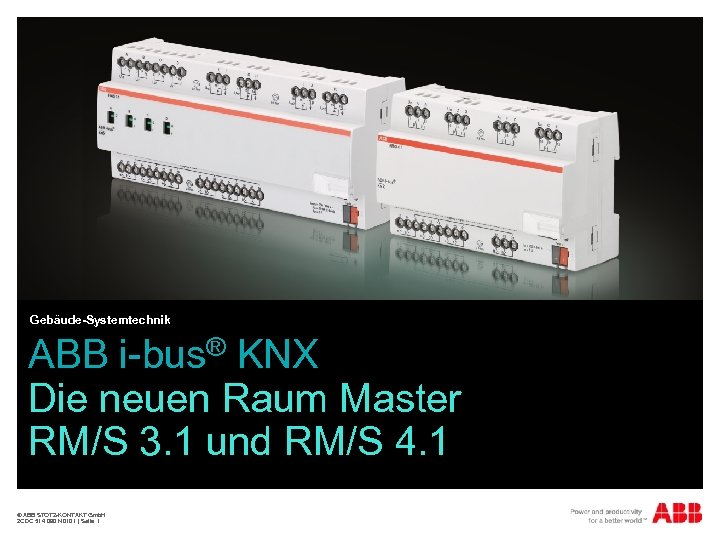

Gebäude-Systemtechnik ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 1

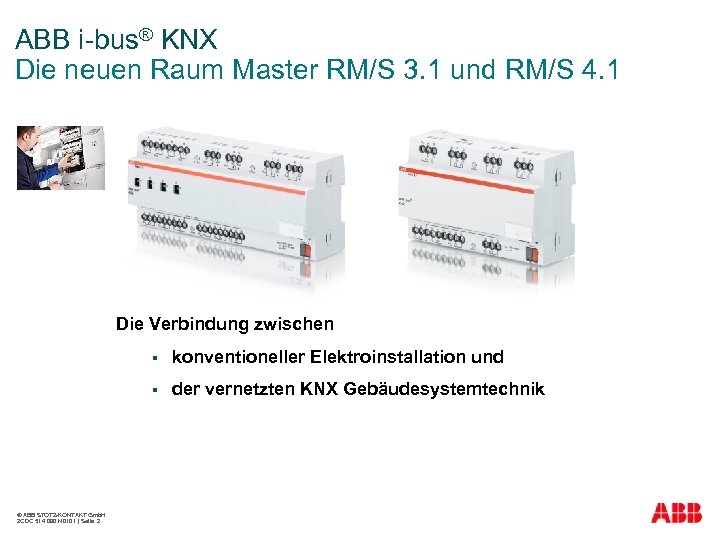

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 Die Verbindung zwischen § § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 2 konventioneller Elektroinstallation und der vernetzten KNX Gebäudesystemtechnik

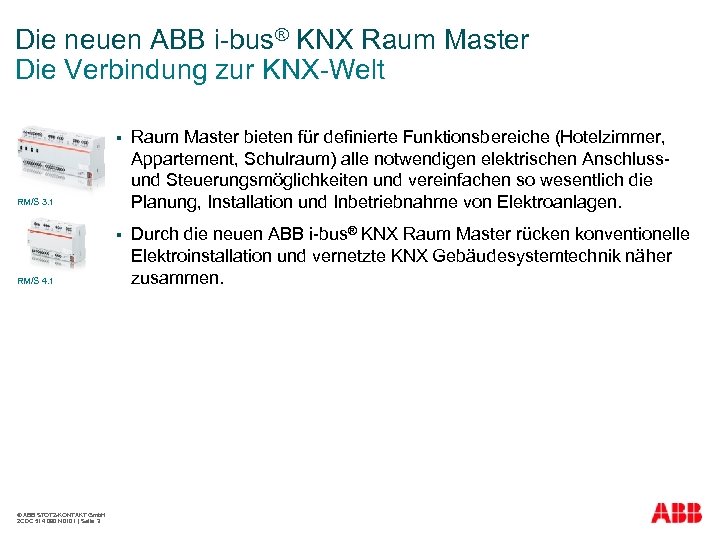

Die neuen ABB i-bus® KNX Raum Master Die Verbindung zur KNX-Welt § Raum Master bieten für definierte Funktionsbereiche (Hotelzimmer, Appartement, Schulraum) alle notwendigen elektrischen Anschlussund Steuerungsmöglichkeiten und vereinfachen so wesentlich die Planung, Installation und Inbetriebnahme von Elektroanlagen. § Durch die neuen ABB i-bus® KNX Raum Master rücken konventionelle Elektroinstallation und vernetzte KNX Gebäudesystemtechnik näher zusammen. RM/S 3. 1 RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 3

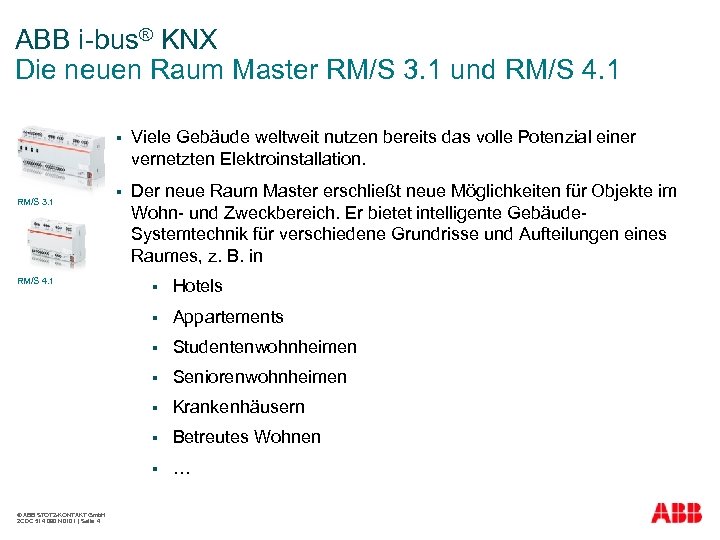

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § RM/S 3. 1 Viele Gebäude weltweit nutzen bereits das volle Potenzial einer vernetzten Elektroinstallation. § Der neue Raum Master erschließt neue Möglichkeiten für Objekte im Wohn- und Zweckbereich. Er bietet intelligente Gebäude. Systemtechnik für verschiedene Grundrisse und Aufteilungen eines Raumes, z. B. in Hotels Appartements § Studentenwohnheimen § Seniorenwohnheimen § Krankenhäusern § Betreutes Wohnen § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 4 § § RM/S 4. 1 …

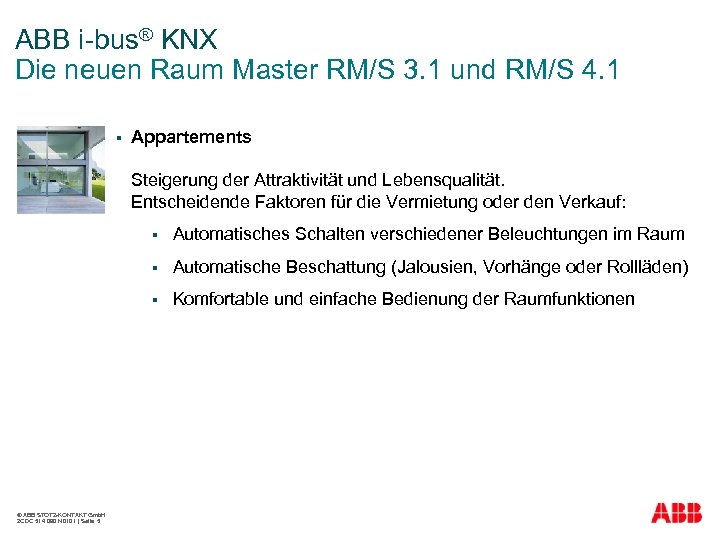

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § Appartements Steigerung der Attraktivität und Lebensqualität. Entscheidende Faktoren für die Vermietung oder den Verkauf: § § Automatische Beschattung (Jalousien, Vorhänge oder Rollläden) § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 5 Automatisches Schalten verschiedener Beleuchtungen im Raum Komfortable und einfache Bedienung der Raumfunktionen

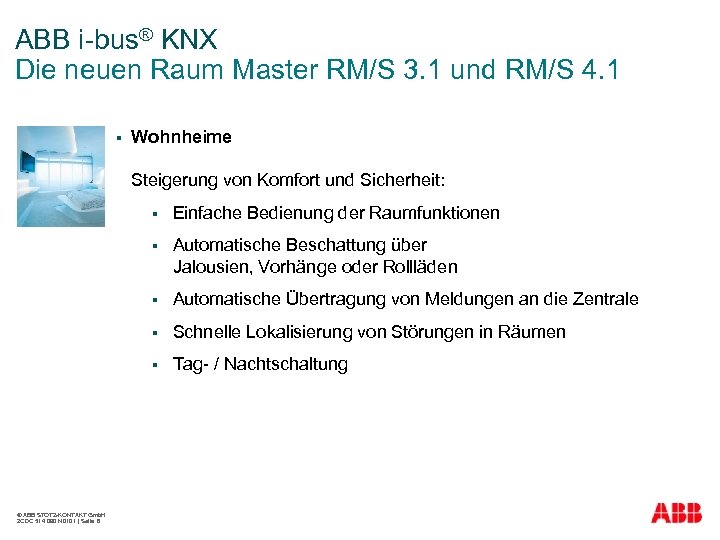

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § Wohnheime Steigerung von Komfort und Sicherheit: § § Automatische Beschattung über Jalousien, Vorhänge oder Rollläden § Automatische Übertragung von Meldungen an die Zentrale § Schnelle Lokalisierung von Störungen in Räumen § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 6 Einfache Bedienung der Raumfunktionen Tag- / Nachtschaltung

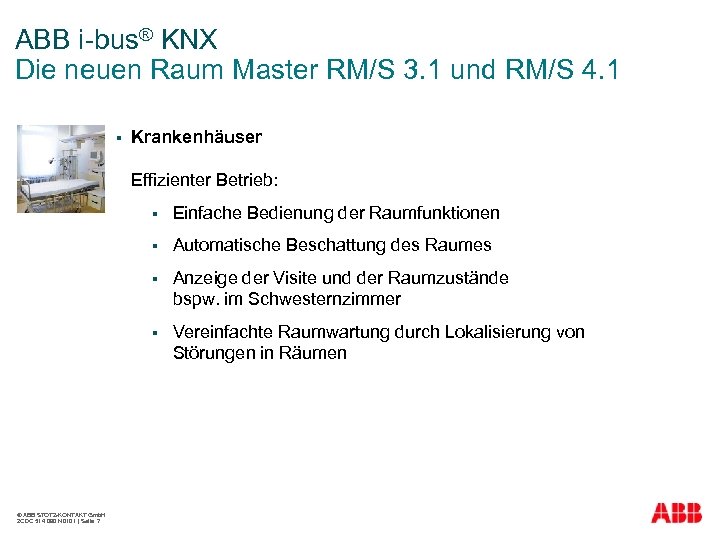

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § Krankenhäuser Effizienter Betrieb: § § Automatische Beschattung des Raumes § Anzeige der Visite und der Raumzustände bspw. im Schwesternzimmer § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 7 Einfache Bedienung der Raumfunktionen Vereinfachte Raumwartung durch Lokalisierung von Störungen in Räumen

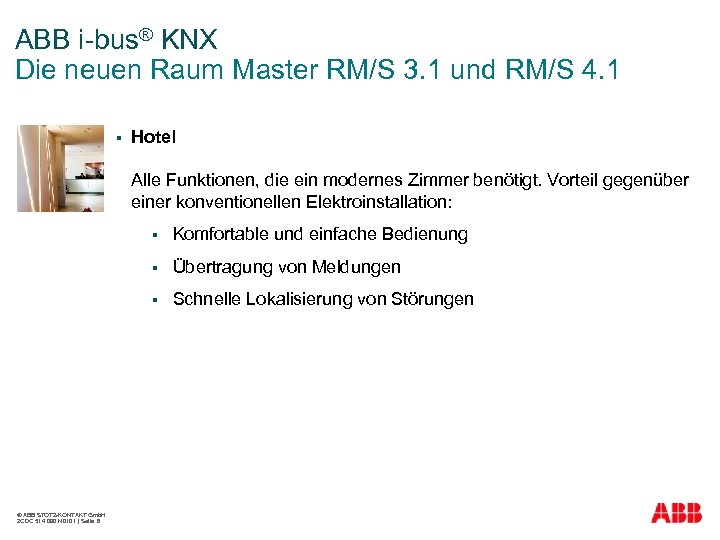

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § Hotel Alle Funktionen, die ein modernes Zimmer benötigt. Vorteil gegenüber einer konventionellen Elektroinstallation: § § Übertragung von Meldungen § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 8 Komfortable und einfache Bedienung Schnelle Lokalisierung von Störungen

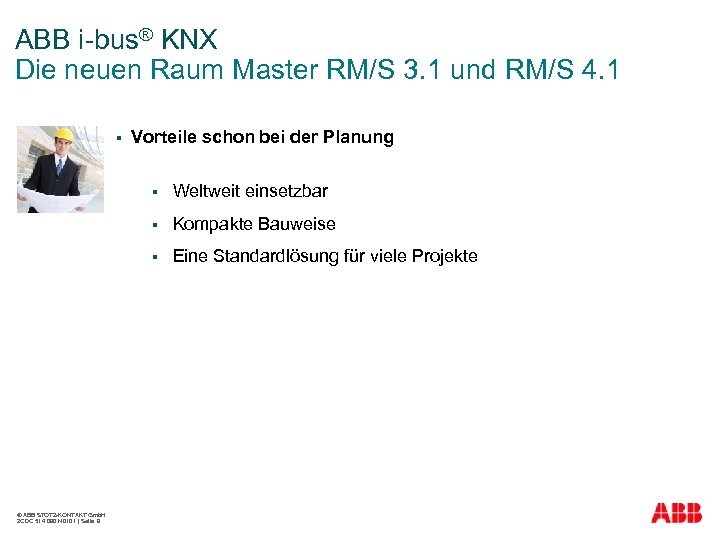

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § Vorteile schon bei der Planung § § Kompakte Bauweise § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 9 Weltweit einsetzbar Eine Standardlösung für viele Projekte

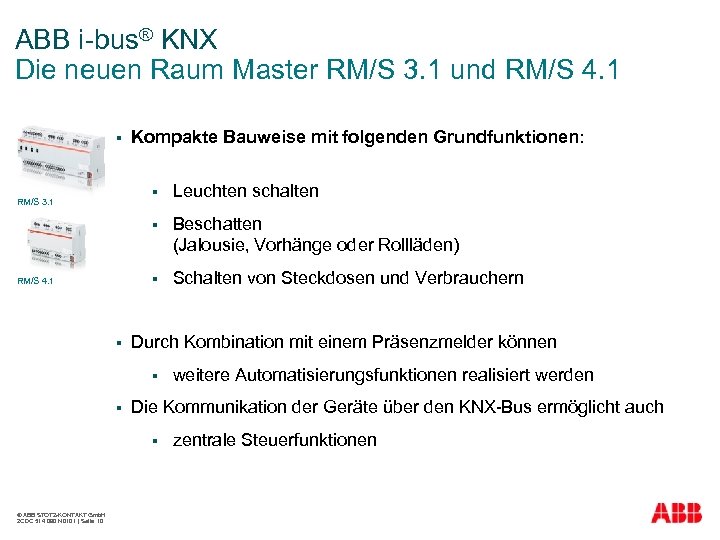

ABB i-bus® KNX Die neuen Raum Master RM/S 3. 1 und RM/S 4. 1 § Kompakte Bauweise mit folgenden Grundfunktionen: § § Beschatten (Jalousie, Vorhänge oder Rollläden) § RM/S 4. 1 Leuchten schalten § RM/S 3. 1 Schalten von Steckdosen und Verbrauchern Durch Kombination mit einem Präsenzmelder können § § Die Kommunikation der Geräte über den KNX-Bus ermöglicht auch § © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 10 weitere Automatisierungsfunktionen realisiert werden zentrale Steuerfunktionen

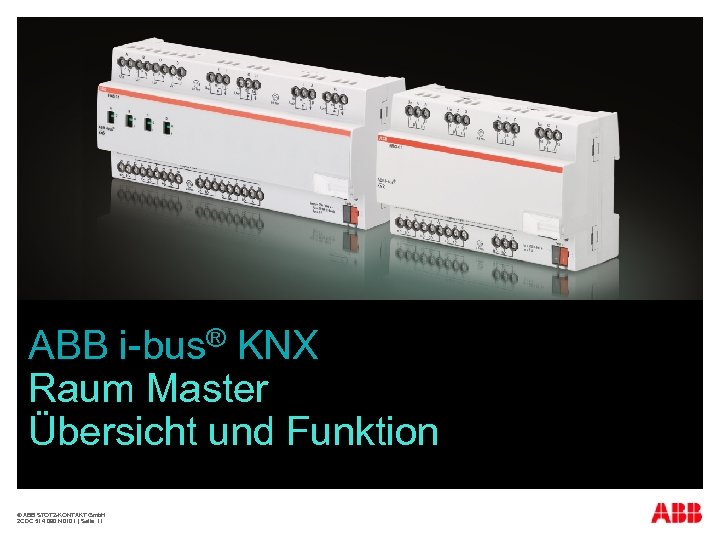

ABB i-bus® KNX Raum Master Übersicht und Funktion © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 11

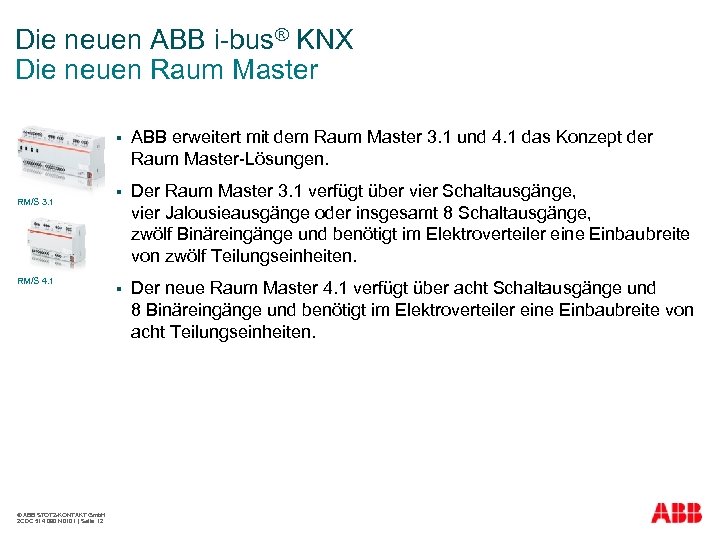

Die neuen ABB i-bus® KNX Die neuen Raum Master § RM/S 3. 1 RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 12 ABB erweitert mit dem Raum Master 3. 1 und 4. 1 das Konzept der Raum Master-Lösungen. § Der Raum Master 3. 1 verfügt über vier Schaltausgänge, vier Jalousieausgänge oder insgesamt 8 Schaltausgänge, zwölf Binäreingänge und benötigt im Elektroverteiler eine Einbaubreite von zwölf Teilungseinheiten. § Der neue Raum Master 4. 1 verfügt über acht Schaltausgänge und 8 Binäreingänge und benötigt im Elektroverteiler eine Einbaubreite von acht Teilungseinheiten.

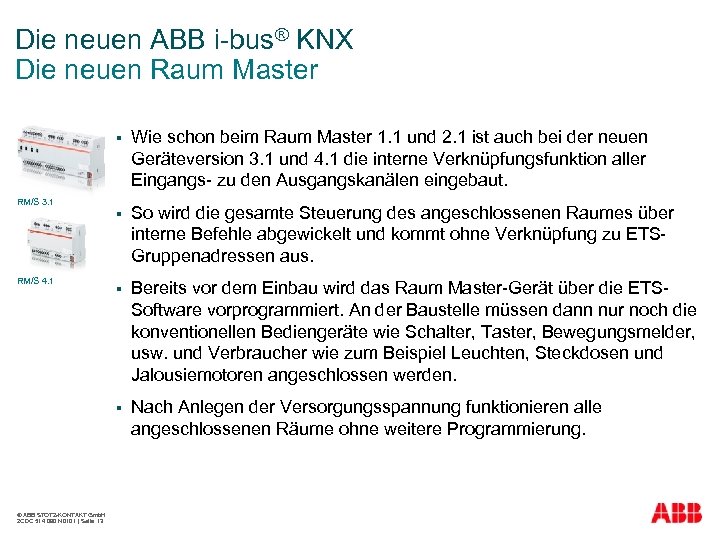

Die neuen ABB i-bus® KNX Die neuen Raum Master § Wie schon beim Raum Master 1. 1 und 2. 1 ist auch bei der neuen Geräteversion 3. 1 und 4. 1 die interne Verknüpfungsfunktion aller Eingangs- zu den Ausgangskanälen eingebaut. § So wird die gesamte Steuerung des angeschlossenen Raumes über interne Befehle abgewickelt und kommt ohne Verknüpfung zu ETSGruppenadressen aus. § Bereits vor dem Einbau wird das Raum Master-Gerät über die ETSSoftware vorprogrammiert. An der Baustelle müssen dann nur noch die konventionellen Bediengeräte wie Schalter, Taster, Bewegungsmelder, usw. und Verbraucher wie zum Beispiel Leuchten, Steckdosen und Jalousiemotoren angeschlossen werden. § Nach Anlegen der Versorgungsspannung funktionieren alle angeschlossenen Räume ohne weitere Programmierung. RM/S 3. 1 RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 13

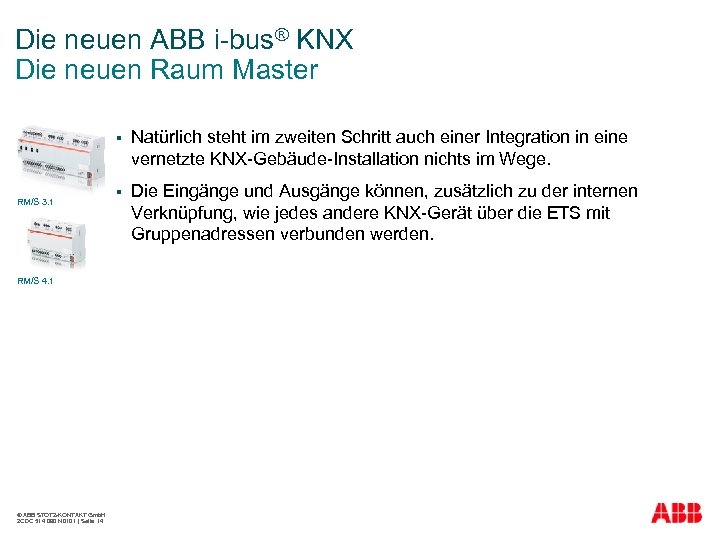

Die neuen ABB i-bus® KNX Die neuen Raum Master § RM/S 3. 1 RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 14 Natürlich steht im zweiten Schritt auch einer Integration in eine vernetzte KNX-Gebäude-Installation nichts im Wege. § Die Eingänge und Ausgänge können, zusätzlich zu der internen Verknüpfung, wie jedes andere KNX-Gerät über die ETS mit Gruppenadressen verbunden werden.

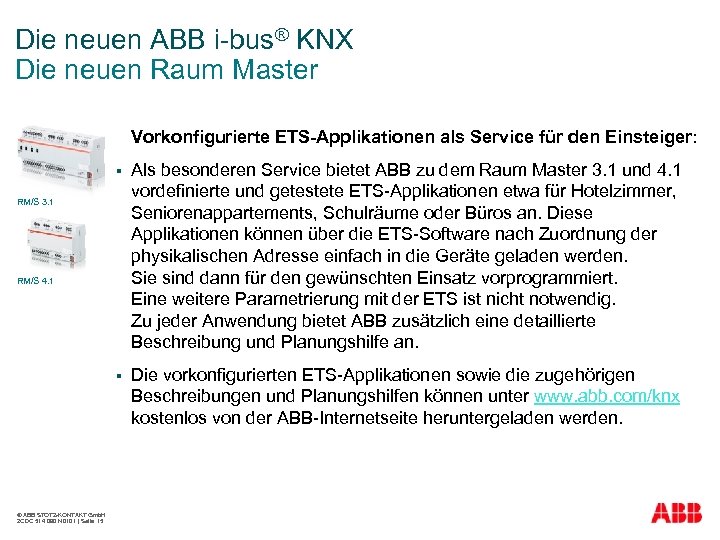

Die neuen ABB i-bus® KNX Die neuen Raum Master Vorkonfigurierte ETS-Applikationen als Service für den Einsteiger: § Als besonderen Service bietet ABB zu dem Raum Master 3. 1 und 4. 1 vordefinierte und getestete ETS-Applikationen etwa für Hotelzimmer, Seniorenappartements, Schulräume oder Büros an. Diese Applikationen können über die ETS-Software nach Zuordnung der physikalischen Adresse einfach in die Geräte geladen werden. Sie sind dann für den gewünschten Einsatz vorprogrammiert. Eine weitere Parametrierung mit der ETS ist nicht notwendig. Zu jeder Anwendung bietet ABB zusätzlich eine detaillierte Beschreibung und Planungshilfe an. § Die vorkonfigurierten ETS-Applikationen sowie die zugehörigen Beschreibungen und Planungshilfen können unter www. abb. com/knx kostenlos von der ABB-Internetseite heruntergeladen werden. RM/S 3. 1 RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 15

ABB i-bus® KNX: Raum Master Übersicht Ein-/Ausgänge RM/S 1. 1 RM/S 2. 1 RM/S 3. 1 RM/S 4. 1 8 18 12 8 Schaltkontakt 20 AX 1 3 4 - Schaltkontakt 16 A (10 AX) 2 1 - - Schaltkontakt 6 A - 9 - 8 Lüfterstufe 6 A oder Schaltkontakt 6 A 3 3 - - Elektronisch 0, 5 A 4 4 - - Wechselkontakt 6 A (Jalousie) - 1 - - Wechselkontakt 6 A (Jalousie) oder Schaltkontakt 6 A - 4 - Eingänge Binär über Kontaktabfrage* RM/S 1. 1 Ausgänge RM/S 2. 1 RM/S 3. 1 RM/S 4. 1 *alle Eingänge besitzen das gleiche Potential © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 16

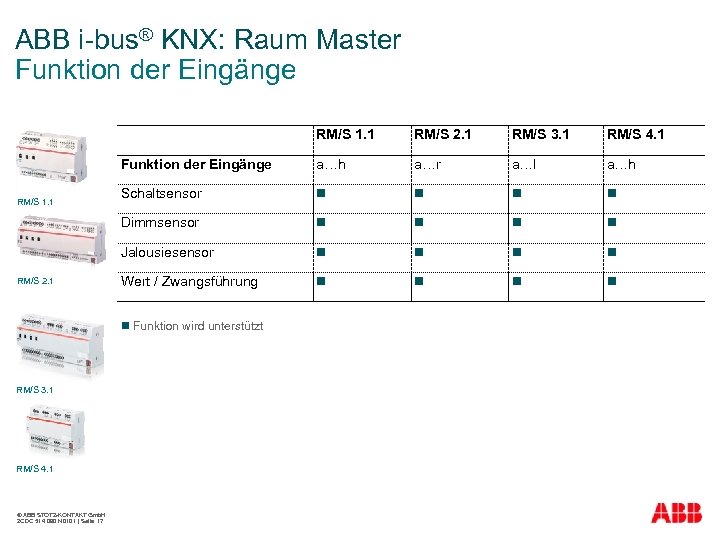

ABB i-bus® KNX: Raum Master Funktion der Eingänge RM/S 1. 1 RM/S 4. 1 a…h a…r a…l a…h Schaltsensor Dimmsensor Jalousiesensor RM/S 2. 1 RM/S 3. 1 Funktion der Eingänge RM/S 1. 1 RM/S 2. 1 Wert / Zwangsführung Funktion wird unterstützt RM/S 3. 1 RM/S 4. 1 © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 17

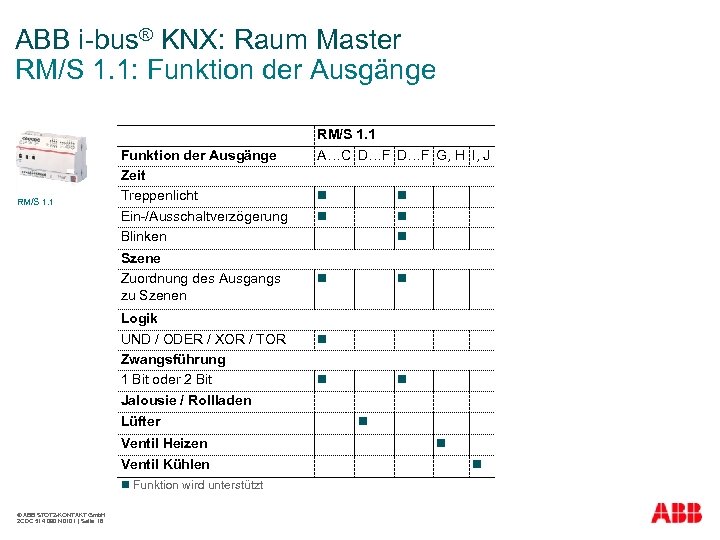

ABB i-bus® KNX: Raum Master RM/S 1. 1: Funktion der Ausgänge RM/S 1. 1 Funktion der Ausgänge Zeit Treppenlicht Ein-/Ausschaltverzögerung Blinken Szene Zuordnung des Ausgangs zu Szenen Logik UND / ODER / XOR / TOR Zwangsführung 1 Bit oder 2 Bit Jalousie / Rollladen Lüfter Ventil Heizen Ventil Kühlen Funktion wird unterstützt © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 18 RM/S 1. 1 A…C D…F G, H I, J

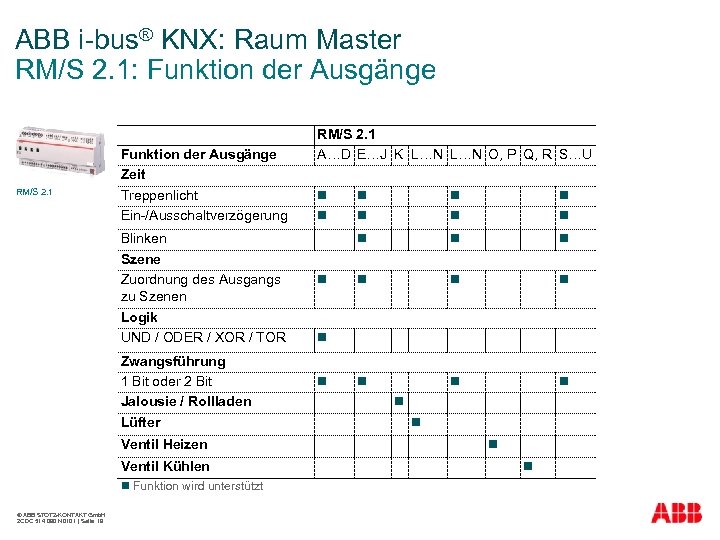

ABB i-bus® KNX: Raum Master RM/S 2. 1: Funktion der Ausgänge RM/S 2. 1 Funktion der Ausgänge Zeit Treppenlicht Ein-/Ausschaltverzögerung RM/S 2. 1 A…D E…J K L…N O, P Q, R S…U Szene Zuordnung des Ausgangs zu Szenen Logik UND / ODER / XOR / TOR Zwangsführung 1 Bit oder 2 Bit Jalousie / Rollladen Lüfter Ventil Heizen Ventil Kühlen Funktion wird unterstützt © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 19 Blinken

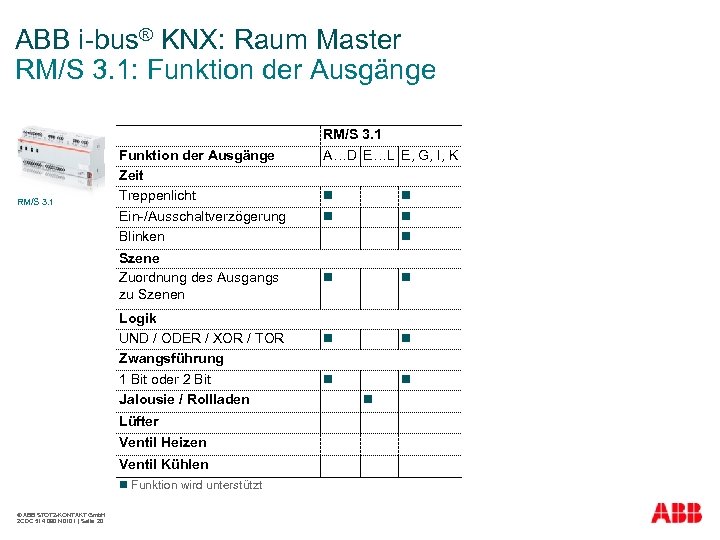

ABB i-bus® KNX: Raum Master RM/S 3. 1: Funktion der Ausgänge RM/S 3. 1 Funktion der Ausgänge Zeit Treppenlicht Ein-/Ausschaltverzögerung Blinken Szene Zuordnung des Ausgangs zu Szenen Logik UND / ODER / XOR / TOR Zwangsführung 1 Bit oder 2 Bit Jalousie / Rollladen Lüfter Ventil Heizen Ventil Kühlen Funktion wird unterstützt © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 20 RM/S 3. 1 A…D E…L E, G, I, K

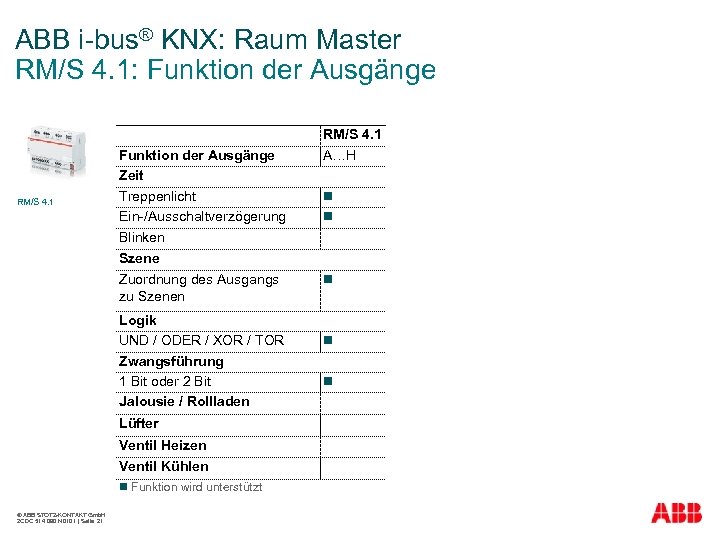

ABB i-bus® KNX: Raum Master RM/S 4. 1: Funktion der Ausgänge RM/S 4. 1 Funktion der Ausgänge Zeit Treppenlicht Ein-/Ausschaltverzögerung Blinken Szene Zuordnung des Ausgangs zu Szenen Logik UND / ODER / XOR / TOR Zwangsführung 1 Bit oder 2 Bit Jalousie / Rollladen Lüfter Ventil Heizen Ventil Kühlen Funktion wird unterstützt © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 21 RM/S 4. 1 A…H

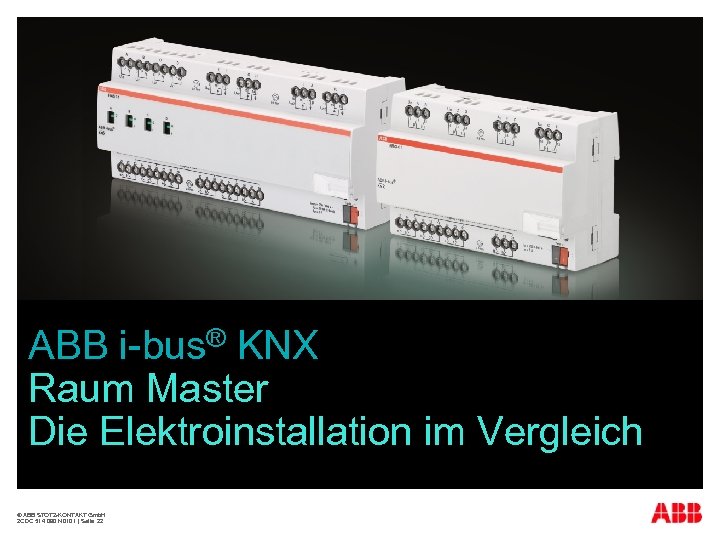

ABB i-bus® KNX Raum Master Die Elektroinstallation im Vergleich © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 22

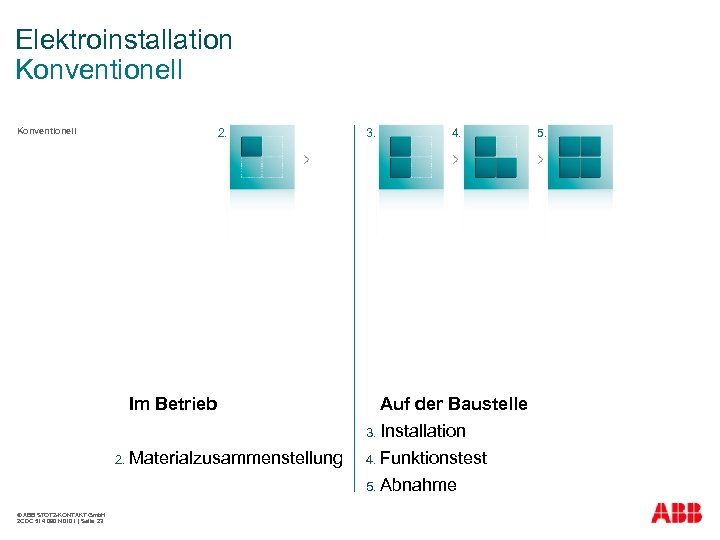

Elektroinstallation Konventionell 2. Konventionell Im Betrieb 3. 4. Auf der Baustelle 3. Installation 2. Materialzusammenstellung 4. Funktionstest 5. Abnahme © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 23 5.

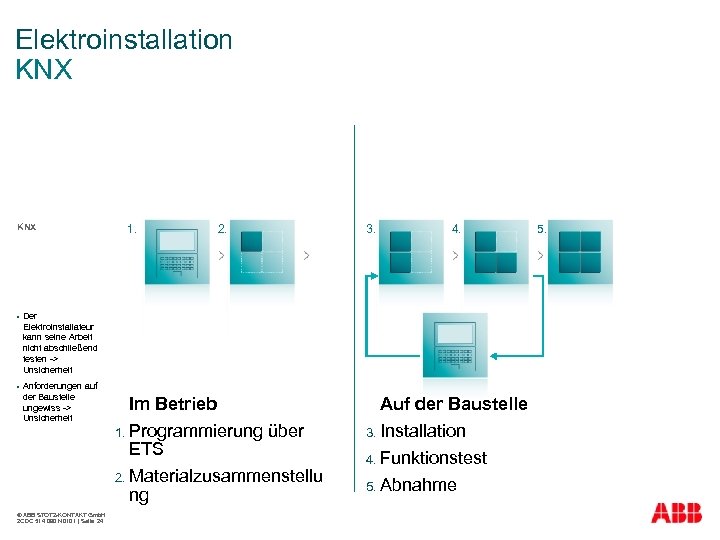

Elektroinstallation KNX § Anforderungen auf der Baustelle ungewiss -> Unsicherheit 2. 3. 4. Der Elektroinstallateur kann seine Arbeit nicht abschließend testen -> Unsicherheit § 1. Auf der Baustelle Im Betrieb 1. Programmierung über ETS 2. Materialzusammenstellu ng © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 24 3. Installation 4. Funktionstest 5. Abnahme 5.

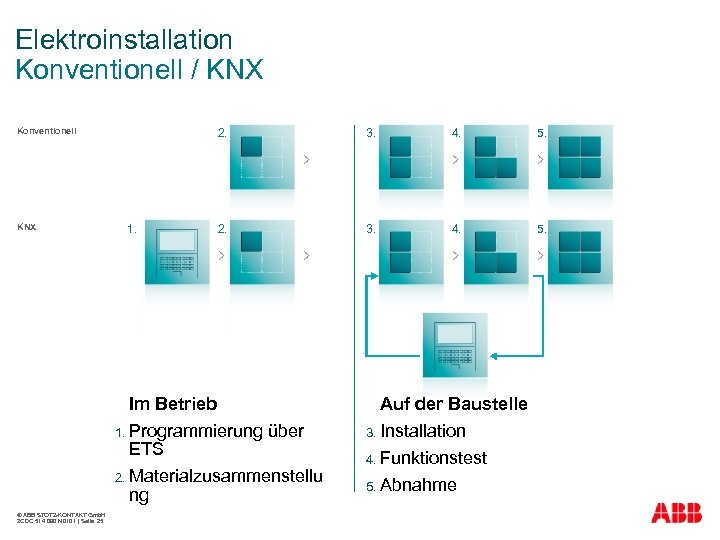

Elektroinstallation Konventionell / KNX 2. Konventionell KNX 1. 3. 4. 5. 2. 3. 4. 5. Auf der Baustelle Im Betrieb 1. Programmierung über ETS 2. Materialzusammenstellu ng © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 25 3. Installation 4. Funktionstest 5. Abnahme

Elektroinstallation Mit dem neuen ABB i-bus® KNX Raum Master 1. 2. 3. 4. ABB liefert vorgefertigte und getestete Applikationen für unterschiedliche Anwendungen Auf der Baustelle Im Betrieb 1. Programmierung über ETS 2. Materialzusammenstellu ng © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 26 3. Installation 4. Funktionstest 5. Abnahme 5.

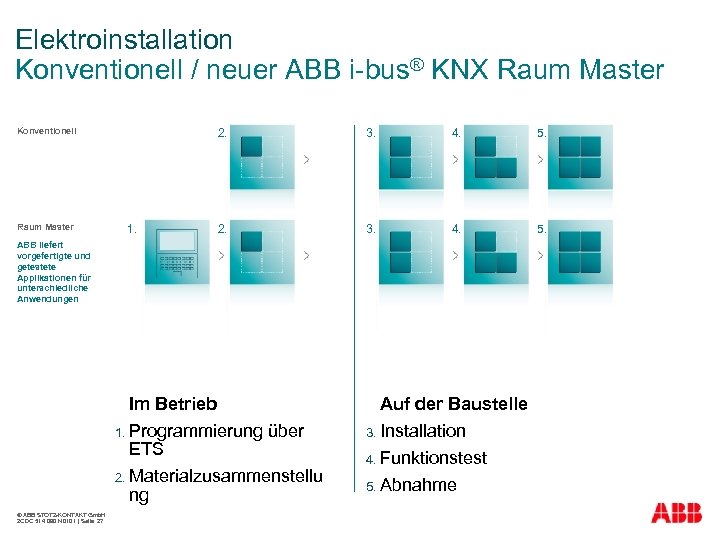

Elektroinstallation Konventionell / neuer ABB i-bus® KNX Raum Master 2. Konventionell Raum Master 1. 3. 4. 5. 2. 3. 4. 5. ABB liefert vorgefertigte und getestete Applikationen für unterschiedliche Anwendungen Auf der Baustelle Im Betrieb 1. Programmierung über ETS 2. Materialzusammenstellu ng © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 27 3. Installation 4. Funktionstest 5. Abnahme

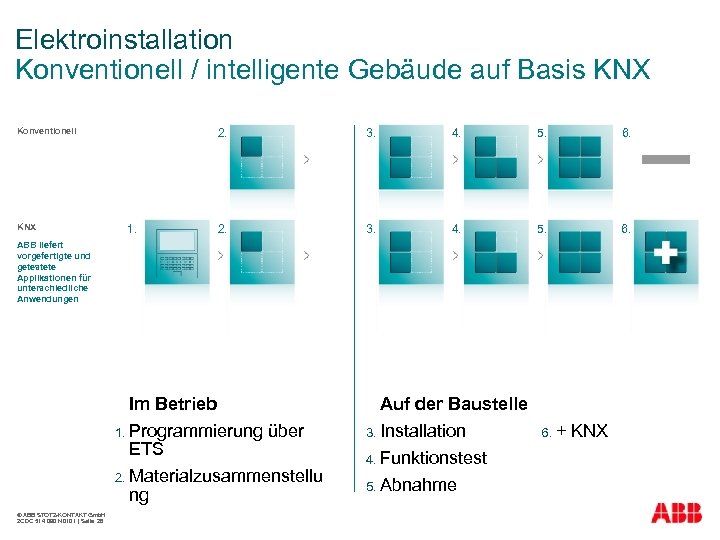

Elektroinstallation Konventionell / intelligente Gebäude auf Basis KNX 2. Konventionell KNX 1. 3. 4. 5. 6. 2. 3. 4. 5. 6. ABB liefert vorgefertigte und getestete Applikationen für unterschiedliche Anwendungen Auf der Baustelle Im Betrieb 1. Programmierung über ETS 2. Materialzusammenstellu ng © ABB STOTZ-KONTAKT Gmb. H 2 CDC 514 090 N 0101 | Seite 28 3. Installation 4. Funktionstest 5. Abnahme 6. + KNX
